В тестовой лаборатории «КомпьютерПресс» протестировано шесть следующих многофункциональных устройств с разрешением печати 600 точек на дюйм: MB OfficeCenter 116F, Xerox WorkCentre PE16, Samsung SCX-5315F, Brother DCP-8040, HP LaserJet 3380, Canon LaserBase MF 5650F.

Введение

В настоящее время производители все больше ориентируются на рынок многофункциональных устройств, сочетающих в себе принтер, копир и сканер. Такие устройства значительно экономят пространство, занимаемое двумя устройствами — принтером и сканером, и при этом задействуют все новейшие технологии печати, характерные для последних. Однако нельзя забывать, что минимизация существенно влияет на качество конечного отпечатка. В данной статье рассматриваются самые недорогие многофункциональные устройства ведущих производителей, которые ориентированы прежде всего на конечных (домашних) пользователей и малые офисы с небольшим ежемесячным объемом работ. Стоит отметить, что скорость печати у таких устройств зачастую значительно выше, благодаря использованию лазерной технологии печати и меньшему, по сравнению с обычными принтерами, разрешению.

В начало В начало

Методика тестирования

Для проведения сравнительного тестирования были отобраны монохромные лазерные МФУ формата A4 (210x297 мм) с розничной ценой в пределах от 450 до 600 долл.

Тестирование выполнялось на рабочей станции с установленной операционной системой Microsoft Windows XP SP2. Настройка устройств сводилась к установке драйверов, профайлов и программного обеспечения. При тестировании принтеров использовались программные пакеты Adobe Photoshop CS, Adobe Illustrator CS, Adobe Acrobat 6.0, MS Word 2003. Методика тестирования данных устройств была применена нами впервые и основывалась на двух методиках, которые применяются для тестирования сканеров и принтеров. Первая часть новой методики позволяет определить скоростные характеристики, качество цветопередачи и разрешающей способности принтера, который является частью многофункционального устройства. Вторая часть дает возможность определить наиболее важные характеристики встроенного в эти аппараты сканера, такие как: фактическая разрешающая способность, регулярный шум, равномерность и стабильность излучения источника света, точность совмещения цветовых каналов и скорость собственно сканирования. Также был проведен значимый тест на скорость и качество работы самого копировального аппарата.

В начало В начало

Методика тестирования принтера

В первой части тестирования выполнялись следующие тестовые задания для вычисления интегрального показателя скорости печати:

  • Текстовый документ в формате MS Word 2003, представляющий собой чистую страницу формата A4, которая содержит в центре единственный элемент — букву «о» размером 12 пунктов, набранную шрифтом Times New Roman. Тест предназначен для оценки предельной скорости печати текстовых документов.
  • Форматированный текст в формате MS Word 2003 объемом 8 страниц формата A4 (23 900 знаков), содержащий шрифтовые выделения и заголовки.
  • Двухстраничная публикация в формате PDF, содержащая текст, графические элементы, а также растровые и векторные иллюстрации.
  • Восьмистраничная публикация в формате PDF, содержащая цветной и черный текст, графические элементы, а также растровые и векторные иллюстрации.
  • Одностраничная публикация в формате PDF, содержащая текст, таблицы, диаграммы, графические элементы, а также иллюстрации. Формат A4.
  • Во второй части тестирования принтеры исследовались на качество печати и выполнялись следующие задания:
  • Двухстраничная публикация в формате PDF, содержащая текст, графические элементы, а также растровые и векторные иллюстрации.
  • Восьмистраничная публикация в формате PDF, содержащая текст, графические элементы, а также растровые и векторные иллюстрации.
  • Одностраничная публикация в формате PDF, содержащая текст, таблицы, диаграммы, графические элементы, а также иллюстрации. Формат A4.
  • Векторная графика. Набор специально подготовленных векторных изображений в формате Adobe Illustrator CS.
  • Цветное фото. Комбинированное растровое изображение (24 бит, RGB) в формате TIFF размером 28х19 см с разрешением 300 ppi, содержащее фото из библиотеки на PhotoCD и образцы цветовых полей.
  • После проведения основных тестовых заданий на скорость и качество печати оценивались следующие параметры:
  • Производительность — время, затраченное на выполнение каждого тестового задания, фиксировалось в специальной таблице. Отсчет времени начинался с момента нажатия кнопки «Печать» или аналогичной кнопки в том приложении, из которого производилась печать, и заканчивался после того, как последняя страница документа покидала механизм протяжки бумаги. Время выполнения тестовых заданий устройствами приводится в табл. 1.
  • Качество отпечатков — после получения отпечатков тестовых изображений на всех участвовавших в конкурсе принтерах проводился сравнительный анализ распечаток тестов. При этом поочередно сравнивались распечатки, выполненные на однотипной бумаге с одинаковыми настройками. Субъективная оценка качества отпечатков представлена в табл. 2.
В начало В начало

Методика тестирования сканера

Для тестирования сканеров использовался достаточно высокопроизводительный ПК с интерфейсом USB 2.0, по которому подключались сканеры. Сканирование тестовых изображений выполнялось через TWAIN-драйвер испытываемого устройства в Adobe Photoshop 8.0 CS.

Во время тестирования все настройки автокоррекции были отключены, а значение гаммы-коррекции было равном 1,0.

Оценка фактической разрешающей способности

Для определения реальной разрешающей способности сканера принято пользоваться так называемой модуляционной передаточной функцией (Modulation Transfer Function, MTF). Для вычисления значений MTF выполняются следующие действия. Сканируются два фрагмента штриховки с высокой и низкой плотностью нанесения штрихов, измеряемой как количество пар линий на один дюйм (lppi). Чтобы избежать интерференционных явлений, значение плотности штриховки фрагмента с высокой плотностью не должно быть близко или кратно оптическому разрешению устройства. Первый фрагмент с низкой плотностью штрихов является базовым. Затем по гистограммам фрагментов для каждого из цветовых каналов определяются минимальные и максимальные значения уровней. Величина MTF для конкретного цветового канала вычисляется путем деления разницы между максимальным и минимальным уровнями фрагмента с высокой плотностью штриховки (T max — T min) на разницу между максимальным и минимальным уровнями базового фрагмента ( R max — R min):

.

Функция MTF не может превосходить значения 1,0, и чем ближе значение MTF к единице, тем выше разрешающая способность сканера.

Оценка регулярного шума

Регулярный шум возникает вследствие перекрестных помех (наводимых с соседних светочувствительных элементов), кратковременных изменений базового напряжения в ПЗС-матрице, воздействия высокочастотных электрических полей, изменения яркости источника света и т.п. Регулярный шум, в отличие от случайного, очень хорошо заметен, поскольку проявляется в виде горизонтальных, вертикальных либо диагональных полос.

В качестве образца для вычисления соотношения «сигнал/регулярный шум» при сканировании в отраженном свете используется однородная серая полоса специальной тестовой таблицы. Сканирование производится в 24-битном цвете без коррекции с разрешением 1200 ppi. К полученному изображению пять раз применяется фильтр Adobe Photoshop 8.0 CS, минимизирующий влияние случайного шума.

Затем изображение разделяется (с использованием соответствующей утилиты) на 8 тыс. мелких отрезков, на каждом из которых измеряются значения среднего уровня. Соотношение «сигнал/случайный шум» вычисляется путем деления значения среднего уровня на величину стандартного отклонения. Тест повторяется дважды — с горизонтальным и вертикальным расположением таблицы на планшете сканера, а результаты теста представляются в виде двух графиков (по осям X и Y).

Оценка случайного шума

Для определения соотношения «сигнал/случайный шум» в отраженном свете производится сканирование серой шкалы тестовой таблицы в 24-битном цвете без коррекции с разрешением 200 ppi. Одна и та же область сканируется дважды без перезагрузки TWAIN-драйвера, что позволяет получить два изображения шкалы абсолютно одинакового размера и местоположения. Затем в Adobe Photoshop 8.0 выполняется процедура вычитания одного полученного изображения из второго, отдельно по каждому из цветовых каналов. В результате получаются три новых изображения. Далее при помощи гистограммы измеряются значения среднего уровня и стандартного отклонения по каждому из цветовых каналов исходного изображения и соответствующих им участков новых изображений. Чтобы вычислить соотношение «сигнал/случайный шум» для каждого участка, необходимо разделить значение среднего уровня исходного изображения на величину стандартного отклонения, измеренного на полученном после вычитания изображении. Вычисляются значения по каждому из цветовых каналов.

Оценка равномерности и стабильности излучения источника света

В качестве образца для проведения теста в отраженном свете используется однородная серая полоса тестовой таблицы. Сканирование производится без какой-либо коррекции в 24-битном цвете с разрешением 200 ppi.

После сканирования изображение разбивается на 8 тыс. отрезков, на каждом из которых определяется значение среднего уровня по каждому из цветовых каналов. Полученные таким образом значения RGB преобразуются в цветовую модель Lab, а затем вычисляется максимальное отклонение яркостной составляющей (delta L). Тест повторяется два раза — с горизонтальным и с вертикальным расположением таблицы на планшете сканера, что позволяет получить величины отклонений равномерности (при сканировании горизонтально расположенного образца) и стабильности излучения источника света (при сканировании вертикально расположенного образца).

Оценка точности совмещения цветовых каналов

В качестве образца для определения точности совмещения цветовых каналов используется штриховая область тестовой таблицы с частотой 30 lppi. Сканирование участка заштрихованной области размером 1х1 см производится в 24-битном цвете без коррекции c максимальным оптическим разрешением. Полученное изображение увеличивается в 10 раз. Далее производилась операция вычитания зеленого цветового канала увеличенного изображения из красного канала и устанавливается высокий контраст. На полученном изображении неоднородный серый фон чередуется с черными и белыми линиями, толщина которых в пикселах равна 10-кратной величине несовмещения. Описанные действия проводятся над тремя парами каналов (красный—зеленый, зеленый—синий, синий—красный), что позволяет определить несовпадение по трем парам каналов.

Оценка точности цветопередачи

В качестве образца для проверки точности цветопередачи при сканировании в отраженном свете используются цветовые поля тестовой таблицы Kodak IT-8.7/2. Восемь цветовых полей сканируются без коррекции в 24-битном цвете с разрешением 200 ppi. Затем при помощи гистограммы измеряются средние значения уровней цветовых каналов для каждого из полей. Полученные координаты RGB преобразуются в Lab и сравниваются с эталонными значениями, известными для тестовой шкалы. В результате вычисляются отклонения яркостной (delta L) и двух цветовых (delta C, delta E) составляющих, а также спектральный сдвиг (delta H). Для получения интегрального результата теста первоначально определялось среднее значение delta L, delta C, delta E и delta H по всем восьми полям.

Определение скорости сканирования

Для оценки скоростных характеристик тестируемых сканеров проводятся замеры времени, требующегося для выполнения нескольких наиболее типичных задач. Отсчет времени начинается с момента нажатия кнопки Scan (или аналогичной) в приложении, из которого производится сканирование, и заканчивается после того, как приложение вновь будет готово к работе.

Результаты тестирования скоростных характеристик сканеров приведены в табл. 3, а сравнительная таблица качества сканирования приведена в табл. 4.

В начало В начало

Методика тестирования копира

После проведенных тестов как для сканера, так и для принтера был проведен тест, который дает возможность определить качество копира (связки сканер и принтер).

Для определения качества был отпечатан тест, который используется для оценки качества печати принтеров. Затем этот отпечаток был последовательно откопирован на МФУ 10 раз, при этом каждая следующая копия являлась оригиналом для следующего копирования. Таким образом, мы получили наглядное качество отпечатков при максимальном использовании копира. Данный тест проводился в двух вариантах – с параметрами печати «лучшее качество» и «черновик». Затем эти отпечатки сравнивались, и выбирался лучший экземпляр.

В начало В начало

Результаты тестирования

Результаты тестирования качества печати и сканирования приведены соответственно в табл. 2, 4, а результаты тестирования скоростных характеристик принтера и сканера представлены соответственно в таблице 1, 3. Также для каждого из аппаратов приведены диаграммы излучения источника света и диаграммы регулярного шума по осям X и Y.

Для выбора оптимального в плане производительности аппарата для каждой части методики выводится интегральный показатель. Затем в соответствии с этими показателями выбирается устройство, оптимальное по качеству и скорости. При этом оценивается не только качество печати, сканирования и копирования, но также скоростные показатели аппарата. Эти результаты служат и для выбора оптимального устройства по соотношению «цена/качество».

Общие результаты сведены в таблице 5.

Наиболее важные технические характеристики представленных в статье многофункциональных устройств приведены в табл. 6.

В начало В начало

Выбор редакции

По итогам тестирования победу в номинации «Самый качественный МФУ» и знак «Выбор редакции» завоевал принтер HP LaserJet 3380, продемонстрировавший очень высокие показатели производительности качества печати и сканирования, удобство в эксплуатации и хорошие функциональные возможности программного и аппаратного обеспечения.

В номинации «Оптимальный принтер» мы отметили знаком «Выбор редакции» модель Xerox WorkCentre PE16, обладающую весьма привлекательной ценой.

В начало В начало

Участники тестирования

MB OfficeCenter 116F

MB OfficeCenter 116FКак и большинство аппаратов подобного типа, это устройство представляет собой многофункциональный аппарат ориентированный, прежде всего на конечного пользователя, а также малые рабочие группы. Заявленное производителем разрешение печати и сканирования составляет 600 dpi. Скорость печати этого МФУ составляет 16 стр в минуту. Аппарат оснащен цветным планшетным сканером, что дает возможность использовать как цветные, так и черно-белые оригиналы для копирования или сканирования. В стандартной поставке OfficeCenter 116f поставляется с двумя распространенными интерфейсами для подключения к компьютеру – IEEE1284 и USB 2.0. В качестве опции он поддерживает установку платы сетевого интерфейса Ethernet 10/100 Base-TX. В базовой комплектации МВ OfficeCenter 116F способен изготавливать копии, печатать и сканировать, принимать и отправлять факсимильные сообщения. Для увеличения скорости обработки и вывода информации данный МФУ имеет встроенную память 16 Мбайт, с возможностью увеличения до 48 Мбайт, что расширяет возможности аппарат при копировании с функциями сортировки или комбинирования. Этот аппарат оснащен автоподатчиком бумаги, рассчитанным на 50 листов, также он оснащен стандартным лотком на 250 листов, и лотком прямого прохода на 10 листов. В качестве опции возможна установка дополнительного лотка на 500 листов, что сделает работу активного офиса более комфортной. Плотность носителей варьируется от 60 до 163 г/м2, в зависимости от используемого лотка, последняя цифра относится к лотку прямой подачи бумаги. Рекомендованный объем печати или копирования составляет 2500 отпечатков в месяц. Ресурс монохромного картриджа - 6 тыс отпечатков при 5% заполнении. Ресурс барабана рассчитан на 20 тыс экземпляров, а сам аппарат в целом рассчитан на 150 тыс копий. Модель МВ OfficeCenter 116F оснащена модемом со скоростью 33 600 бит/с. Для полной функциональности этот аппарат можно дополнительно оснастить модулем «Интернет-факса», который позволит передавать документы непосредственно на электронную почту и, таким образом, сэкономить на междугородних и международных переговорах.. Помимо этого, при установке данного модуля появляется возможность сетевого сканирования на нужный адрес электронной почты.

Данная модель показала себя с лучшей стороны, при тестах на скорость он полностью оправдал заявленные скоростные характеристики. Качество отпечатков принтера в тесте на векторную графику при печати тонких серых линий выявился дефект, они отпечатаны неправильно и кроме серого цвета отпечатались другие цвета. Качество градиентов и концентрических окружностей было высоким, однако при печати наклонного текста было выявлено увеличение жирности шрифта.

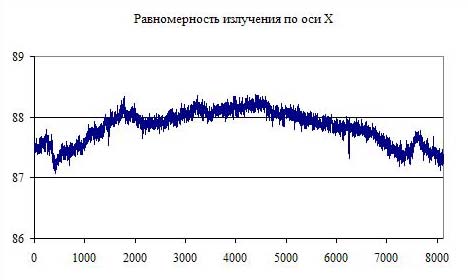

Рис. 1. Диаграмма излучения по оси X

Рис. 1. Диаграмма излучения по оси X

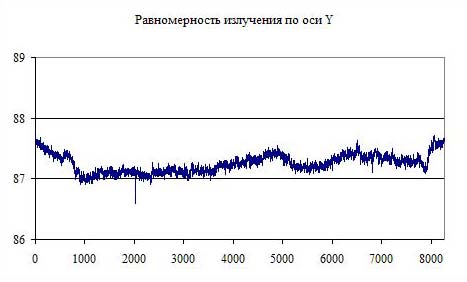

Рис. 2. Диаграмма излучения по оси Y

Рис. 2. Диаграмма излучения по оси Y

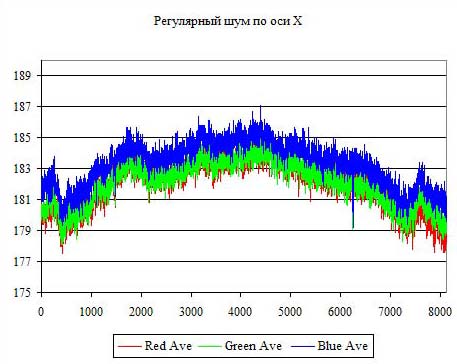

Рис. 3. Регулярный шум по оси X

Рис. 3. Регулярный шум по оси X

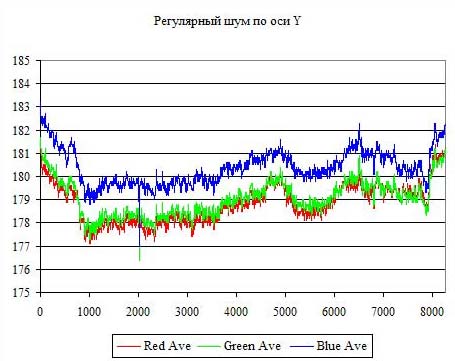

Рис. 4. Регулярный шум по оси Y

Рис. 4. Регулярный шум по оси Y



Kyocera Mita FS-1018MFP KX

Компания Kyocera, как и многие другие лидеры в производстве копировальной техники, в связи с нарастающим покупательским спросом на многофункциональные устройства выпустила несколько новых моделей МФУ, одной из которых является Mita FS-1018MFP.

Эта модель очень компактна — 496 x 421 x 385 мм. Печатающий модуль данного устройства позволяет печатать оригиналы с разрешением до 2400 точек на дюйм. Встроенный сканер сканирует изображения с оптическим разрешением 600 точек на дюйм с 256 градациями серого. FS-1018MFP подключается к компьютеру посредством наиболее распространенных интерфейсов: USB 2.0 и IEEE-1284. Еще одним интерфейсом является встроенный сетевой контроллер 10/100Base-TX, который позволяет как печатать, так и сканировать по сети. Заявленная скорость для копирования и печати составляет 18 стр./мин. Высокая скорость печати и отличная производительность принтера достигается благодаря использованию в этом МФУ встроенного контроллера печати, представляющего собой процессор PowerPC 750CXR с частотой 300 MГц и внутренней памятью объемом 96 Мбайт с возможностью расширения до 320 Мбайт.



Kyocera Mita FS-1018MFP KX

Кроме того, этот аппарат поддерживает эмуляцию самых распространенных языков описания страниц — RPCS, PCL6, PCL5e и Adobe PostScript 3. Данная модель позволяет увеличивать или уменьшать масштаб от 50 до 200% отсканированного оригинала, причем пределом максимального формата является А4. Возможно и размещение нескольких отсканированных изображений на одном листе. МФУ имеет два лотка подачи бумаги — стандартный на 250 листов и лоток прямой подачи на 50 листов. Устройство позволяет печатать на бумаге плотностью от 60 до 105 г/м2, при подаче бумаги через лоток прямого прохода можно также использовать бумагу с плотностью до 163 г/м2. Опционально поставляется дополнительный лоток на 250 листов. Выходных лотков также два — на 30 и 150 листов.

Панель управления находится на лицевой части аппарата и представляет собой набор кнопок и жидкокристаллический экран, на котором отображается подробная информация об имеющихся материалах печати и о состоянии системы в целом. Использование многочисленных функций аппарата не составляет особо труда благодаря интуитивно понятной структуре кнопок и меню. Меню также предусматривает установку шести пользовательских настроек при нажатии всего одной кнопки.

Чтобы оценить качество изображения и реальную скорость аппарат, мы использовали тесты которые, предназначенные для сравнительных тестирований сканеров и принтеров. Для измерения скорости печати применялись два теста, состоящие из документа Word и восьмистраничной публикации PDF. Для оценки качества изображения использовался специально подготовленный файл векторной графики формата Adobe Illustrator 9.0 и восьмистраничная PDF-публикация. Файл с векторным изображением содержал набор следующих тестов:

  • четыре группы заштрихованных областей размером 20x20 мм с углом наклона 0, 90, 7 и 45°, толщиной штрихов 1; 0,5; 0,3 и 0,2 пункта и шагом, равным двукратной толщине штриха;
  • четыре группы заштрихованных областей черного цвета размером 20x20 мм с толщиной штрихов 1; 0,5; 0,3 и 0,2 пункта и шагом 2 мм с углом наклона 0, 90, 7 и 45°;
  • круглая розетка с чередованием белых и черных секторов размером 1° каждый;
  • шкала с квадратными плашками 15x15 мм, закрашенными оттенками от 0 до 10% черного с шагом в 1%;
  • серый клин (плавный переход от белого к 100% черному) длиной 150 мм;
  • плашка с концентрическими окружностями;
  • образцы текста черного цвета, набранного двумя различными гарнитурами (с засечками и без) кеглями 12, 10, 9, 8, 7, 6, 5, 4 и 3 пункта в нормальной ориентации и под углом 45°.

Указанный тест дает представление о фактической разрешающей способности принтера и о качестве печати тонких линий и градиентов в целом. Используемая нами методика тестировании сканеров заключалась в определении таких важных характеристик сканеров, как фактическая разрешающая способность, регулярный шум, равномерность и стабильность излучения источника света, точность цветопередачи и баланса по серому и определение скорости сканирования.

Для тестирования МФУ использовался ПК с интерфейсом USB 2.0, по которому подключались эти устройства. Тесты проводились под управлением ОС Windows XP Professional. Сканирование тестовых изображений выполнялось через TWAIN-драйвер испытываемого устройства в Adobe Photoshop 8.0 CS.

По результатам двух тестов на скорость принтер показал практическое соответствие с характеристиками, заявленными производителем. Скорость печати изображений составила 17,1 стр./мин, а время печати документов Word было равно 18,2 стр./мин. Однако такие высокие значения были получены при работе с простыми документами, с которыми, скорее всего, и будет использоваться это МФУ. Стоит также отметить, что печать с максимальным качеством изображения (фото) 2400 dpi снижает скорость печати. Время выхода первой страницы при печати изображений и текстовых документов было больше, чем заявлено производителем, и составило 15 с.

Тест на фактическое разрешение принтера выявил среднее качество отпечатков с концентрическими окружностями, в центрах этих окружностей было сильное затемнение, однако принтер очень хорошо отпечатал шрифты с маленьким кеглем и линии в 0,1 пункт. Шкалы градиентов отличались с невысокой степенью плавности. Скорость выхода первой страницы не совсем соответствовала заявленной производителем и составляла 10 с.

Тесты сканера на MTF дали интересные результаты: по фактическому разрешению он примерно сопоставим с младшими моделями обычных сканеров, ибо значение MTF было равно 0.521 для оси X и 0.407 для оси Y. Время, затрачиваемое на сканирование текста формата А4, отняло у сканера не более 10 с. Сканирование фотографии 10x15 с разрешением 600 ppi заняло примерно 40 с. Однако время прогрева было значительно меньше указанного в характеристиках — 20 с.

В целом качество отпечатанных оттисков так и качество отсканированных изображений было высоким, что во многом зависело от новейших технологий печати. Такой принтер в первую очередь ориентирован на средние и малые офисы с большим документооборотом. Высокая скорость копирования дает возможность быстро и оперативно распечатывать и копировать необходимые документы.



Xerox WorkCentre PE16Выбор редакции - Xerox WorkCentre PE16

Выбор редакции - Xerox WorkCentre PE16WorkCentre PE16 — это настольное персональное многофункциональное устройство формата А4, предназначенное для использования в малом или домашнем офисе и представляющее собой настоящий прорыв в плане сочетания функциональности и очень привлекательной цены. Аппарат удачно сочетает функции лазерной печати, цифрового копирования с устройством автоматической подачи оригиналов на 30 листов, цветного факса (в режиме передачи) и цветного сканера в одном небольшом устройстве. Для полноценного многофункционального принтера данная модель имеет небольшие габариты 474 х 436 х 417 мм, что очень удобно при использовании его дома или в офисе. Она имеет эргономичный дизайн и предельно проста в использовании. Принтер имеет встроенную память 16 Мбайт. Номинальная скорость печати составляет 16 стр./минимального формата А4 при 5% заполнении листа. WorkCentre PE16 рассчитан на месячную нагрузку в 10 тыс. копий, причем эта цифра рассчитана прежде всего с учетом того, что рекомендуемый объем работ составляет 1500 отпечатков в месяц. Данная модель имеет два лотка подачи бумаги – основной лоток кассетного типа на 250 листов и многоцелевой лоток ручной подачи на 1 лист, причем основной лоток поддерживает ввод бумаги плотностью до 90 г/м2, а ручной — 120г/м2. Принтер поддерживает различные форматы бумаги — от формата Letter до А4, однако в многоцелевом лотке ручной подачи бумаги существует поддержка пользовательского формата. Как и большинство представленных моделей, это устройство подключается к компьютеру по интерфейсу USB 2.0 и двунаправленному параллельному IEEE1284. Качество текста на тестовых отпечатках было высоким, отпечатки тестовых файлов деловой графики отличались превосходной насыщенностью и четкостью. Отпечатки векторной графики имели четкие шрифты размером вплоть до 3 пунктов; серый клин и градиенты характеризовались очень хорошей равномерностью. Этот МФУ продемонстрировал очень высокое качество печати и хорошие возможности управления, благодаря интуитивно понятной панели управления.

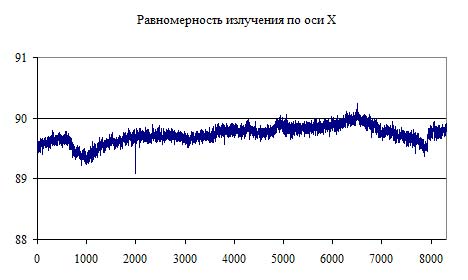

Рис. 5. Диаграмма излучения по оси X

Рис. 5. Диаграмма излучения по оси X

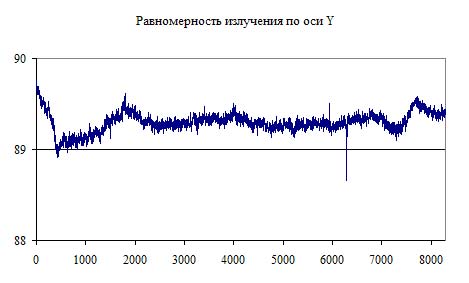

Рис. 6. Диаграмма излучения по оси Y

Рис. 6. Диаграмма излучения по оси Y

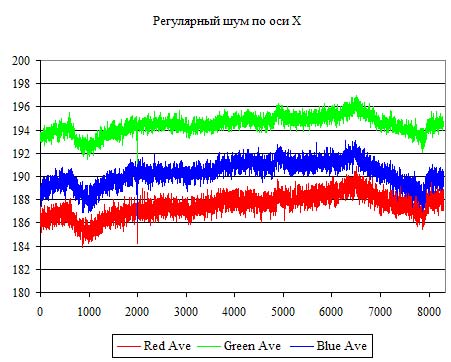

Рис. 7. Регулярный шум по оси X

Рис. 7. Регулярный шум по оси X

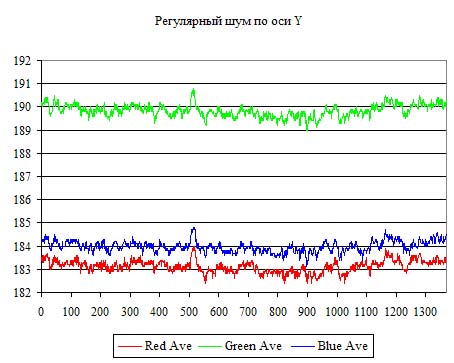

Рис. 8. Регулярный шум по оси Y

Рис. 8. Регулярный шум по оси Y

Samsung SCX-5315F

Samsung SCX-5315FЭто сверхкомпактное МФУ, которое позволяет копировать и печатать текст, но в то же время имеет возможность сканирования цветных изображений. По своим габаритам оно напоминает небольшой сканер, стоящий на подставке, однако внутри него умещается не только сканер формата А4, но и лазерный принтер, позволяющий печатать с разрешением 1200 dpi. Устройство обеспечивает высококачественные копирование и сканирование любых документов с разрешением 600 dpi. Программное обеспечение Samsung SCX-5315F позволяет повысить максимальную разрешающую способность до 1200 dpi путем интерполирования. Однако сканирование возможно только с компьютера, непосредственно подключенного к МФУ, так как сетевого интерфейса оно, к сожалению, не имеет. Данное МФУ в первую очередь предназначено для небольших организаций, которым необходимо оперативно откопировать несколько документов, и для домашнего использования. Он обладает возможностью подключения к компьютеру при помощи USB-кабеля или по интерфейсу IEEE1284. Как отличительная черта, он имеет встроенный дуплекс, что позволяет печатать документ с обеих сторон листа. Для увеличения производительности предусмотрена встроенная память 32 Мбайт, обеспечивающая увеличение скорости печати — до 15 стр. в мин. Переключение между разными режимами печати осуществляется несколькими кнопками с подсветкой, каждая из которых отвечает за свой режим, что позволяет удобно лавировать между необходимыми настройками печати. В данном МФУ задействуется важная функция режима автоматического управления качеством изображения для воспроизведения оригиналов, содержащих сочетание текста и графики или цветной фон и фоторежим для улучшенного воспроизведения мелких деталей изображений при копировании фотографий. Копир позволяет тиражировать экземпляры после однократного сканирования, чтобы избежать постоянного сканирования одного и того же оригинала. В копире используется эмулятор языка PCL 6. Монохромный тонер рассчитан на 6 тыс. отпечатков, а барабан — на 15 тыс. отпечатков. По результатам теста на фактическое разрешение принтера было выявлено среднее качество отпечатков с концентрическими окружностями, в центрах которых было заметно сильное затемнение, но в то же время принтер очень хорошо отпечатал шрифты с маленьким кеглем и линии в 0,1 пункт. Шрифты размером вплоть до 3 пунктов хорошо читались, независимо от положения на листе. Шкалы градиентов продемонстрировали высокую степень плавности. Скоростные характеристики полностью совпали с заявленными производителем.

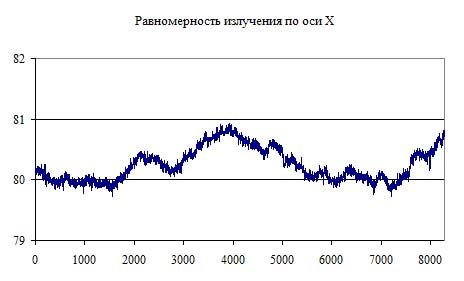

Рис. 9. Диаграмма излучения по оси X

Рис. 9. Диаграмма излучения по оси X

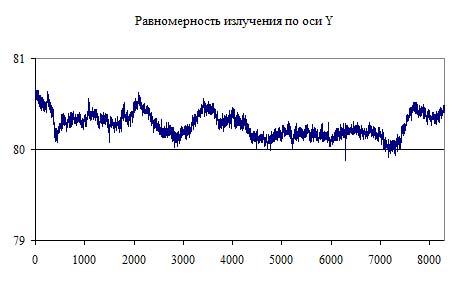

Рис. 10. Диаграмма излучения по оси Y

Рис. 10. Диаграмма излучения по оси Y

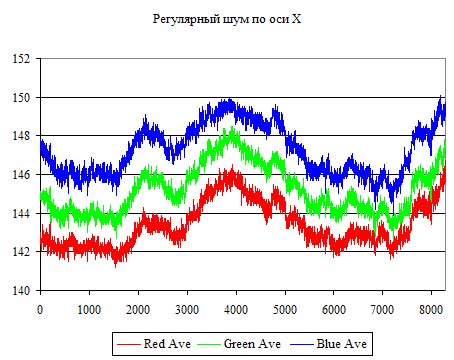

Рис. 11. Регулярный шум по оси X

Рис. 11. Регулярный шум по оси X

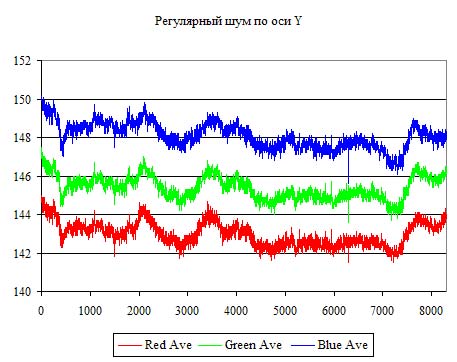

Рис. 12. Регулярный шум по оси Y

Рис. 12. Регулярный шум по оси Y



Samsung SCX-4216F

Южнокорейская компания Samsung представила новое многофункциональное устройство с индексом SCX-4216F, сочетающее функции лазерного принтера, копировального аппарата, сканера и факса. Данная модель предназначена для небольших по размеру офисов и поможет им сэкономить немало полезного пространства и денег. Скорость печати и копирования — до 16 стр./мин. Передача факсимильных сообщений осуществляется на скорости до 33,6 Кбит/с. Это МФУ имеет одни из самых распространенных на данный момент интерфейсов для подключения к компьютеру — USB и IEEE-1284.



Samsung SCX-4216F

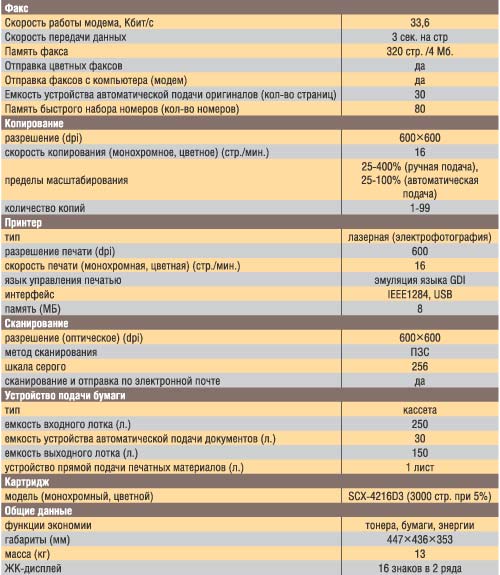

Заявленное производителем разрешение устройства в режимах сканирования, копирования и печати составляет 600 точек на дюйм. При копировании можно задавать масштаб в интервале от 25 до 400%. Кроме того, это устройство может автоматически масштабировать документы, оптимально размещая их на странице. Поддерживается режим многократного копирования, вследствие чего можно размножить до 99 листов за один прием. Для увеличения скорости обработки информации МФУ, имеет встроенную память 8 Мбайт. Поддерживается эмуляция языка управления печатью GDI.

С помощью специальной кнопки можно размещать копии на обеих сторонах листа, а режим экономии тонера позволяет сократить издержки на эксплуатацию принтера до 40%. Встроенный факсимильный аппарат имеет 4 Мбайт собственной памяти. Автоподатчик бумаги рассчитан на 30 листов. В основной лоток умещается до 250, а в выходной — 150 листов бумаги. Лоток прямого прохода рассчитан на один лист, поскольку используется не так часто. Картридж рассчитан на 3 тыс. копий при 5% заполнении. Габариты — 445 x 419 x 405 мм. Наиболее важные технические характеристики приведены в таблице. Модель SCX-4216F позиционируется в первую очередь как решение для домашних пользователей и для малых офисов с небольшим документооборотом. Такое устройство полностью заменяет одновременно принтер и сканер, занимая вдвое меньшее место на рабочем столе. Необходимо отметить, что наличие факсимильного модуля дает возможность отправлять цветные факсы.





Brother DCP-8040

Brother DCP-8040Этот многофункциональный аппарат представляет собой цифровое копировальное устройство, обеспечивающее копирование, сканирование и печать высокого качества. Он имеет высокую скорость печати как при печати, так и при копировании, скорость достигает до 20 стр./мин. В его состав входит устройство автоматической подачи документов на 50 страниц, при этом емкость загрузки составляет 250 листов бумаги. Заявленное производителем разрешение — 1200 точек на дюйм для принтера и 600 dpi для сканера. Таким образом, максимальное разрешение при копировании составляет 600 dpi. Также стоит отметить возможность цветного сканирования с интерполяцией до 9600 т/д. В стандартной комплектации устройство подключается посредством двух распространенных интерфейсов – USB 2.0 и IEEE 1284, что позволяет использовать DCP-8040 для работы в среде как Windows, так и Mac; есть также поддержка драйверов для Linux-систем. В качестве опции поставляется также принт-сервер NC-9100h, который позволяет использовать функцию сетевого сканпирования. Высокая скорость копирования достигается благодаря встроенной памяти 32 Мбайт с возможностью опционального расширения до 160 Мбайт (причем подходит память разных производителей).

В DCP-8040 могут быть установлены два типа картриджей: стандартный и повышенной емкости. Первый рассчитан на 3500 отпечатков, а второй — соответственно на 6700 копий, при 5% заполнении. Барабан данного устройства рассчитан на 20 тыс. страниц. Нельзя обойти вниманием тот факт, что эта модель рассчитана на большие, чем большинство представленных моделей, ежемесячные нагрузки, поскольку ориентирована прежде всего на малые и средние офисы. В базовой комплектации принтер оборудован двумя лотками подачи бумаги: обычным лотком на 250 листов и автоматическим на 50; также в качестве опции возможна установка второго стандартного лотка на 250 листов. Стоит отметить, что при работе в режиме автономного копирования не требуется использования компьютера, а для обеспечения оптимального копирования предусмотрена установка типа носителя. Как большинство представленных МФУ, данная модель позволяет печатать с возможностью масштабирования от 25 до 400% с шагом в 1%. В модели используется два самых распространенных языка описания страниц — PCL6 и PostScript 3, что, несомненно, является большим плюсом при работе с офисными приложениями. Высокое разрешение принтера позитивно отразилось на тесте с векторной графикой. Шрифты размером вплоть до 3 пунктов хорошо читались, независимо от ориентации. Заштрихованные области были четкими, геометрически правильными, без искажений, а окружности имели контрастные границы в местах стыка тонких линий черного и белого цветов. Градиенты, полученные в этом тесте, отличались высокой плавностью. Скорость принтера была незначительно ниже заявленной производителем и составила 19 стр. в мин.

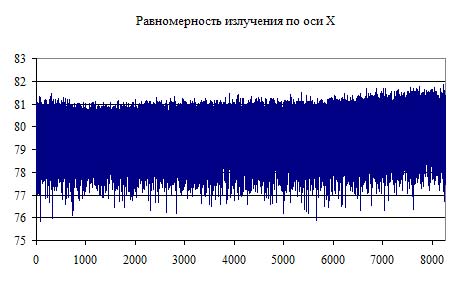

Рис. 13. Диаграмма излучения по оси X

Рис. 13. Диаграмма излучения по оси X

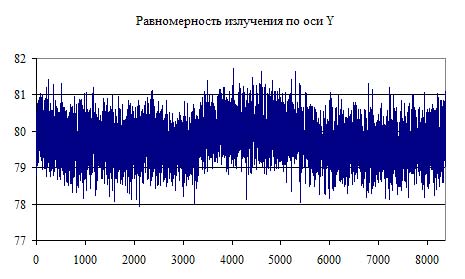

Рис. 14. Диаграмма излучения по оси Y

Рис. 14. Диаграмма излучения по оси Y

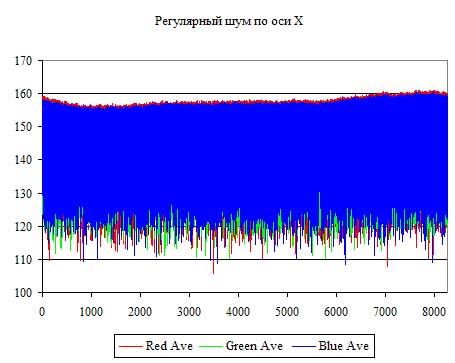

Рис. 15. Регулярный шум по оси X

Рис. 15. Регулярный шум по оси X

Рис. 16. Регулярный шум по оси Y

Рис. 16. Регулярный шум по оси Y

HP LaserJet 3380Выбор редакции - HP LaserJet 3380

Выбор редакции - HP LaserJet 3380HP LaserJet 3380 — это высокопроизводительное многофункциональное планшетное устройство с функциями быстрой печати черно-белых документов высокого качества, передачи факсов, цветного сканирования и цифрового копирования.

Производительность данного устройства повышается за счет многофункциональности и ускорению печати и копирования. Быстрая печать и копирование со скоростью до 19 стр./мин достигается благодаря встроенному процессору Motorola Coldfire с частотой 240 МГц и встроенной памятью 32 Мбайт, с возможностью опционального увеличения до 96 Мбайт. В этом МФУ используется технология мгновенного закрепления тонера, которая сокращает время выхода первой страницы. Для обработки сложных заданий служат ОЗУ 32 Мбайт и дополнительная память факса 4 Мбайт, что обеспечивает хранение до 250 страниц факсимильных документов. Автоматическое устройство подачи документов на 50 листов позволяет передавать факсы и выполнять копирование без участия пользователя. Заявленное разрешение печати составляет 1200 точек на дюйм. Простым в эксплуатации программным обеспечением оснащен встроенный в это МФУ сканер с разрешением 600 точек на дюйм с возможностью интерполирования до 9600 т/д. Для подключения к компьютеру служат два стандартных интерфейса – USB 2.0 и IEEE 1284. Также этот принтер обладает возможностью работы в сети посредством опциональных серверов печати HP JetDirect. Очень полезны универсальные функции этого гибкого и надежного многофункционального устройства. Передача факсов осуществляется со скоростью до 33,6 Кбит/с, в том числе имеется функция отложенной передачи факсов и передачи факсов на ПК, при помощи программного обеспечения. Удобное средство одновременного выполнения нескольких функций повышает эффективность работы, позволяя сканировать или копировать документы во время выполнения заданий печати. Емкость подачи стандартного лотка составляет 250 листов, а автоматического податчика – 50 листов. Для картриджей HP характерны простота замены и высокая емкость — 8 тыс. листов. LaserJet 3380 рассчитан на большую нагрузку — до 10 тыс. копий в месяц.

Результаты тестирования качества печати стали основой для присвоения данному устройству знака «Выбор редакции». Следует отметить высокое качество изображения на отпечатках, полученных в режиме наилучшего качества. Очень четко воспроизведены тонкие линии черных и серых объектов; отлично читаются все образцы черного текста. Цветовые градиенты обладают хорошей равномерностью. Черно-белый клин отличается плавным переходом и не вызывает нареканий.

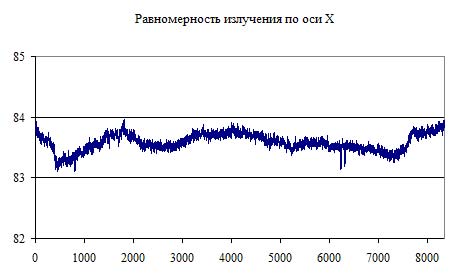

Рис. 17. Диаграмма излучения по оси X

Рис. 17. Диаграмма излучения по оси X

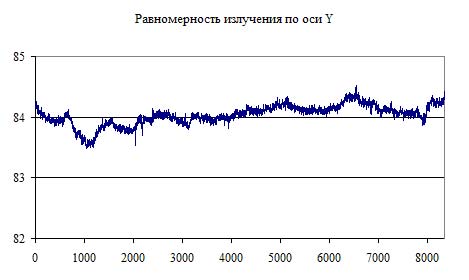

Рис. 18. Диаграмма излучения по оси Y

Рис. 18. Диаграмма излучения по оси Y

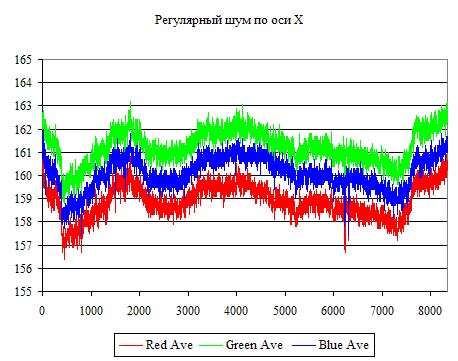

Рис. 19. Регулярный шум по оси X

Рис. 19. Регулярный шум по оси X

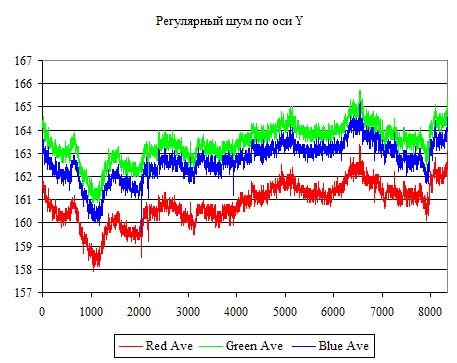

Рис. 20. Регулярный шум по оси Y

Рис. 20. Регулярный шум по оси Y

Canon LaserBase MF 5650F

Canon LaserBase MF 5650FДанная модель от компании Canon — одна из последних в линейке LaserBase. Сразу стоит отметить, что эта модель имеет разрешение печати 1200 dpi, причем заявленное разрешение сканирования также составляет у нее 1200 точек на дюйм. Использовав самые современные технологии и прогрессивные разработки, компания Canon объединила в этой модели лазерный принтер, копировальный аппарат, цветной сканер и факсимильный аппарат. Скорость печати модели при максимальных настройках качества составляет 18 стр. в мин — столь высокая скорость достигается за счет использования новых технологий печати, а также памяти принтера объемом 32 Мбайт. Как практически все представленные в этом тестировании модели, он имеет два наиболее распространенных интерфейса подключения к ПК: USB 2.0 и двунаправленный параллельный IEEE 1284. Для увеличения скорости копирования и печати эта модель оборудована устройством автоматической подачи бумаги, рассчитанным на 50 листов. Также при помощи данного подающего лотка можно целиком отправлять по факсу многостраничные документы. Емкость стандартного лотка подачи носителей составляет 250 листов (плюс возможность опционального лотка на 250 листов). В данной модели применяется новый картридж, созданный по технологии «все в одном» и включающий сразу три элемента: тонер, барабан и чистящее устройство. Поэтому каждый раз, устанавливая новый картридж, пользователь заменяет все основные элементы, подверженные износу, и фактически получает новые принтер и копировальный аппарат для дальнейшей высококачественной работы. Стоит отметить низкий уровень шума при работе данного аппарата. Тонер для LaserBase 5650F рассчитан на 5 тыс. отпечатков, при 5% заполнении.

Тест на фактическое разрешение принтера выявил низкое качество отпечатков с концентрическими окружностями; окружности имели некоторые артефакты, но в то же время принтер очень неплохо отпечатал шрифты с маленьким кеглем и линии в 0,1 пункт. Шрифты размером вплоть до 5 пунктов хорошо читались, независимо от положения на листе. Время выхода первой страницы — 10 сек, что несколько отличается от заявленного производителем .

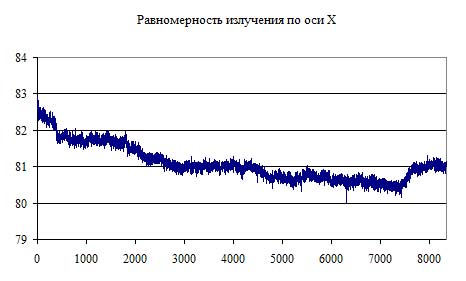

Рис. 21. Диаграмма излучения по оси X

Рис. 21. Диаграмма излучения по оси X

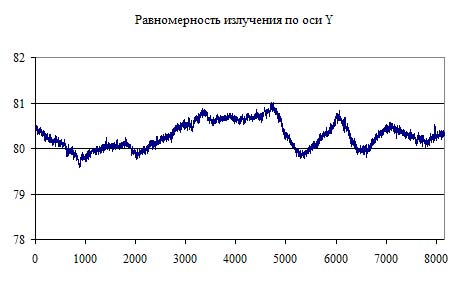

Рис. 22. Диаграмма излучения по оси Y

Рис. 22. Диаграмма излучения по оси Y

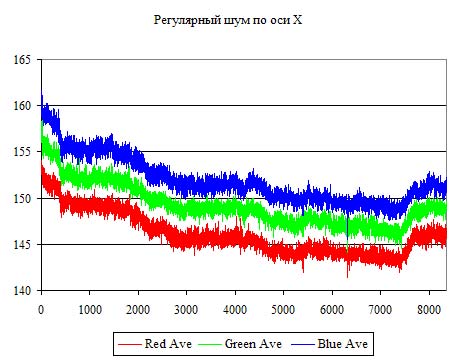

Рис. 23. Регулярный шум по оси X

Рис. 23. Регулярный шум по оси X

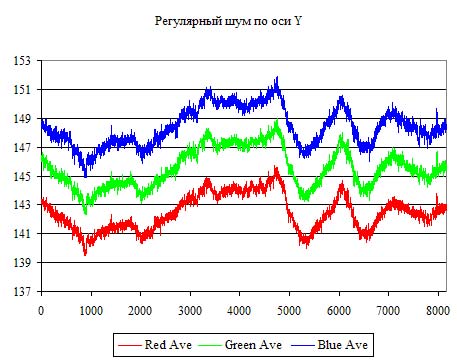

Рис. 24. Регулярный шум по оси Y

Рис. 24. Регулярный шум по оси Y



Редакция выражает признательность:

  • представительству компании «Brother» (www.brother.ru) за предоставленное на тестирование МФУ Brother DCP-8040;
  • компании «Business Communications» (www.bcom.ru) за предоставленный на тестирование аппарат HP LaserJet 3380;
  • представительству компании «Canon» (www.canon.ru) за предоставленное на тестирование МФУ Canon LaserBase MF5650F;
  • компании «MB» (www.mb.ru) за предоставленное на тестирование устройство MB OfficeCenter 116F;
  • представительству компании «Samsung» (www.samsung.ru) за предоставленное на тестирование МФУ Samsung SCX-5315F;
  • компании «Xerox» (www.xerox.ru) за предоставленное на тестирование МФУ Xerox WorkCentre PE16.
