Неуправляемые гигабитные коммутаторы класса SOHO

Сергей Пахомов, Владимир Леонов

Методика тестирования

Результаты тестирования

Выбор редакции

Участники тестирования

   Allied Telesyn AT-GS908

   ASUS GigaX 1108

   CNet CGS-800

   Dell PowerConnect 2608

   D-Link DGS-1008D

   Gigabyte GN-GT8S

   HardLink HS-8GP

   MultiCo EW-4008B

   TRENDnet TEG-S80TXD

   TRENDnet TEG-S80TXE

   ZyXEL OMNI LAN SWITCH G8 EE

   3Com OfficeConnect Gigabit Switch 5

   Allied Telesyn AT-GS905

   ASUS GigaX 1105

   CNet CGS-500

   D-Link DGS-1005D

   HardLink HS-5G

   MultiCo EW-4005B



В тестовой лаборатории «КомпьютерПресс» проведено тестирование 18 неуправляемых гигабитных коммутаторов, среди которых 11 восьмипортовых (Allied Telesyn AT-GS908, ASUS GigaX 1108, CNet CGS-800, Dell PowerConnect 2608, D-Link DGS-1008D, Gigabyte GN-GT8S, HardLink HS-8GP, MultiCo EW-4008B, TRENDnet TEG-S80TXD, TRENDnet TEG-S80TXE, ZyXEL OMNI LAN SWITCH G8 EE) и 7 пятипортовых (3Com OfficeConnect Gigabit Switch 5, Allied Telesyn AT-GS905, ASUS GigaX 1105, CNet CGS-500, D-Link DGS-1005D, HardLink HS-5G, MultiCo EW-4005B).

Рост объемов обрабатываемой информации ставит перед многими организациями задачу увеличения производительности корпоративной сети. Одним из способов повышения производительности является переход на использование Gigabit Ethernet, для осуществления чего часто бывает достаточно заменить коммутаторы, стоимость которых в настоящее время значительно снизилась.

Методика тестирования

Измерить с помощью компьютеров такие характеристики коммутаторов, как время задержки, скорость продвижения и фильтрации, а также пропускную способность принципиально невозможно. В этой ситуации самым правильным представляется сравнение коммутаторов в условиях, максимально приближенных к реальным. Анализ работы коммутатора в реальной сети позволяет получить некоторую интегральную оценку производительности не столько самого коммутатора, сколько производительности сети, построенной на конкретном коммутаторе. Именно этот принцип и был положен нами в основу проведения сравнительных испытаний коммутаторов.

Мы проверили работу коммутаторов в гигабитной сети, когда все подключенные к коммутатору устройства оснащены адаптерами, поддерживающими стандарт Gigabit Ethernet, и в смешанной сети, когда кроме клиентов с гигабитными адаптерами к коммутатору подключался один клиент, оснащенный адаптером Fast Ethernet .

Клиентами испытательной сети были рабочие станции на базе процессора Intel Pentium 4 3,0 ГГц, оснащенные интегрированным на материнской плате гигабитным сетевым адаптером Marvel Yukon Gigabit Ethernet 10Base-T/100Base-TX/1000Base-T Adapter, и двухпроцессорный сервер с двумя процессорами Intel Xeon 2,66 ГГц и интегрированным гигабитным сетевым адаптером Intel 82546EB Gigabit Ethernet.

Для тестирования в режиме смешанной (комбинированной) сети на рабочих станциях дополнительно были установлены сетевые адаптеры Fast Ethernet Intel PRO/100-S (на основе контроллера 82550EY) и 3COM 3C905B-TX.

Сервер и рабочие станции подключались непосредственно к тестируемому коммутатору, который работал как коммутатор высокопроизводительной рабочей группы.

На рабочих станциях была установлена операционная система Microsoft Windows XP Professional SP1, а на сервере — Microsoft Windows 2003 Server Enterprise Edition. Использовались установленные по умолчанию настройки драйверов сетевых адаптеров сервера и рабочих станций; настройка параметров реестра, оптимизирующих работу в локальной сети, также не производилась.

Коммутаторы тестировались в двух режимах: в режиме передачи пакетов максимальной длины, при котором достигается максимальный сетевой трафик, и в режиме передачи пакетов минимальной длины, при котором достигается максимальная скорость передачи пакетов.

Для генерации сетевого трафика и измерения производительности использовали программный пакет NetIQ Chariot 5.0 и входящие в него нагрузочные файлы. Передача производилась по протоколу TCP, наиболее распространенному в сетях.

Для генерации максимального сетевого трафика по протоколу TCP/IP мы использовали нагрузочный файл High_Performance_Throughtput.scr, входящий в пакет NetIQ Chariot 5.0. В данном тесте имитируется многократная передача файлов размером 10 Мбайт. Размер буфера на передачу и прием данных устанавливался равным 65 535 байт. Кроме того, для увеличения интенсивности трафика применялись нулевые задержки между запросами на передачу. Подробные характеристики скрипта High_Performance_Throughtput.scr представлены в табл. 1.





Параметр скрипта
Значение
Комментарий
initial_delay 0 Pause before the first transaction
number_of_timing_records 100 How many timing records to generate
transactions_per_record 1 Transactions per timing record
file_size 10000000 How many bytes in the transferred file
send_buffer_size 65535 How many bytes of data in each SEND
receive_buffer_size 65535 How many bytes of data in each RECEIVE
transaction_delay 0 Milliseconds to pause
send_datatype NOCOMPRESS What type of data to send
send_data_rate UNLIMITED How fast to send data
destination_port AUTO What port to use for Endpoint 2
close_type Reset How connections are terminated

Таблица 1. Характеристики скрипта High_Performance_Throughtput.scr

Для генерации максимальной скорости передачи пакетов по протоколу TCP/IP использовался скрипт packetl.scr (пакетный бластер), входящий в пакет NetIQ Chariot 5.0. В данном тесте имитируется посылка коротких пакетов на предельно возможной скорости без ожидания подтверждения их получения. Для этого применяется многократная передача коротких запросов размером 100 байт. Размер буфера на передачу и прием данных устанавливается равным по умолчанию, а для увеличения интенсивности трафика используются нулевые задержки между запросами на передачу (transaction delay).

Кроме того, в данном скрипте применяется так называемое длинное соединение (long connection), то есть устанавливается только одно соединение для последовательной передачи нескольких (в нашем случае — тысячи) транзакций. Подробные характеристики скрипта packetl.scr представлены в табл. 2.



Параметр скрипта
Значение
Комментарий
initial_delay 0 Pause before the first transaction
number_of_timing_records 50 How many timing records to generate
transactions_per_record 1000 Transactions per timing record
file_size 100 How many bytes in the transferred file
send_buffer_size DEFAULT How many bytes of data in each SEND
receive_buffer_size DEFAULT How many bytes of data in each RECEIVE
transaction_delay 0 Milliseconds to pause
send_datatype NOCOMPRESS What type of data to send
send_data_rate UNLIMITED How fast to send data
destination_port AUTO What port to use for Endpoint 2
close_type Reset How connections are terminated
source_port AUTO What port to use for Endpoint 1

Таблица 2. Характеристики скрипта packetl.scr



И в режиме генерации максимального сетевого трафика, и в режиме генерации максимальной скорости передачи пакетов измерялся сетевой трафик (входящий и исходящий) между портом коммутатора, к которому подключался сервер, и всеми остальными портами коммутатора, а также сетевой трафик между всеми портами коммутатора.

Измерения сетевого трафика между всеми портами коммутатора производились в два этапа. На первом этапе (режим максимального сетевого трафика) трафик с первого порта коммутатора передавался на второй порт, со второго порта — на третий, с третьего — на четвертый и т.д. С последнего порта трафик передавался на первый порт. Таким образом, каждый порт работал в дуплексном режиме, который позволяет измерить максимально возможный трафик.

На втором этапе использовался наиболее стрессовый режим работы коммутатора — All-to-All, когда каждый порт коммутатора передавал трафик на все остальные порты.

Для того чтобы отследить изменение сетевого трафика в зависимости от числа активных клиентов, каждый новый клиент сети активируется с задержкой в одну минуту по отношению к предыдущему, то есть первоначально только один клиент сети передает трафик всем остальным. Через минуту к нему добавляется еще один активный клиент и т.д. В этом режиме передача от сервера включалась на последнем этапе (на восьмой минуте).

Во всех тестах измеряемым параметром являлся сетевой трафик, а в режиме All-to-All при генерации максимального сетевого трафика и максимальной скорости передачи пакетов фиксировался сетевой трафик, усредненный по числу клиентов.

Результаты тестирования

Технические характеристики тестируемых коммутаторов представлены в табл. 3, а результаты тестирования по вышеописанной методике — в табл. 4 и 5.

Как выяснилось в ходе тестирования, все гигабитные коммутаторы демонстрируют практически равные результаты. Так, в случае однородной гигабитной сети, которую можно считать «родной» для гигабитных коммутаторов, говорить о разнице в результатах тестирования как в режиме генерации трафика, так и в режиме генерации пакетов вообще не приходится. Типичный пример зависимости сетевого трафика от числа активных клиентов в режиме All-to All показан на рис. 1 и 2.

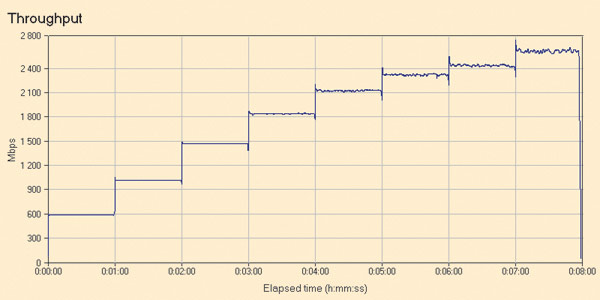

Рис. 1. Типичный пример зависимости сетевого трафика от числа активных клиентов в режиме All-to-All. Режим генерации трафика

Рис. 1. Типичный пример зависимости сетевого трафика от числа активных клиентов в режиме All-to-All. Режим генерации трафика

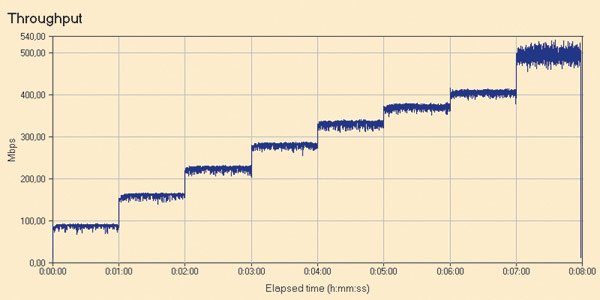

Рис. 2. Типичный пример зависимости сетевого трафика от числа активных клиентов в режиме All-to-All. Режим генерации пакетов

Рис. 2. Типичный пример зависимости сетевого трафика от числа активных клиентов в режиме All-to-All. Режим генерации пакетов

Поэтому, исходя из результатов тестирования коммутаторов в однородной гигабитной сети, а также учитывая, что по своим функциональным возможностям все коммутаторы данного класса практически одинаковы, можно сделать следующий важный вывод.

Выбирая коммутатор класса SOHO, необходимо прежде всего ориентироваться на цену и дизайн (если этот фактор для кого-то имеет значение).

Более того, в ходе тестирования выяснилось, что многие модели коммутаторов представляют собой абсолютно идентичные устройства, но продаваемые под различными логотипами и, естественно, по разным ценам.

Если же говорить о цене устройств, то все 8-портовые коммутаторы можно разбить на два класса: коммутаторы стоимостью от 110 до 140 долл. и коммутаторы, стоимость которых необоснованно завышена и доходит до 330 долл. К первому типу коммутаторов относятся такие модели, как ASUS GigaX 1108, CNet CGS-800, Gigabyte GN-GT8S, HardLink HS-8GP, MultiCo EW-4008B, TRENDnet TEG-S80TXE и ZyXEL OMNI LAN SWITCH G8 EE, а ко второму классу — все остальные.

Стоимость пятипортовых моделей коммутаторов находится в диапазоне от 80 до 100 долл., исключением являются лишь две модели — дешевая HardLink HS-5G по цене 76 долл. и дорогая модель Allied Telesyn AT-GS905 — 127 долл.

По результатам тестирования коммутаторов в смешанной сети, состоящей из гигабитного сегмента и сегмента Fast Ethernet, выяснилось, что в смешанной сети производительность коммутаторов в режиме генерации пакетов практически одинакова как для восьми-, так и для пятипортовых моделей.

А вот в режиме генерации максимального трафика исходящий от сервера трафик может существенно различаться для разных моделей коммутаторов. Среди восьмипорторвых моделей можно выделить две группы коммутаторов. К первой группе относятся модели ASUS GigaX 1108, Dell PowerConnect 2608, D-Link DGS-1008D, MultiCo EW-4008B и TRENDnet TEG-S80TXE, которые позволяют получить исходящий трафик на уровне 945-950 Мбит/с, а ко второй группе — модели Allied Telesyn AT-GS908, CNet CGS-800, Gigabyte GN-GT8S, HardLink HS-8GP, TRENDnet TEG-S80TXD, ZyXEL OMNI LAN SWITCH G8 EE, которые позволяют получить исходящий трафик на уровне 700 Мбит/с.

В классе пятипортовых коммутаторов в режиме смешанной сети высокий исходящий трафик (950 Мбит/с) позволяет получить лишь модель MultiCo EW-4005B, все же остальные коммутаторы — только на уровне 430-580 Мбит/с.

В начало В начало

Выбор редакции

Как уже отмечалось при анализе результатов тестирования, все коммутаторы, участвовавшие в нашем тестировании, демонстрируют приблизительно одинаковые результаты в гигабитной сети. И если коммутатор предполагается использовать именно в такой сети, то основной акцент нужно делать именно на его цену и особенности дизайна. В случае же использования коммутатора в смешанной сети, состоящей из доменов Gigabit Ethernet и Fast Ethernet, производительность разных моделей коммутаторов оказывается неодинаковой.

По совокупности всех результатов тестирования и с учетом стоимости и функциональных особенностей дизайна среди моделей пятипортовых коммутаторов знака «Выбор редакции» была удостоена модель MultiCo EW-4005B.

Среди моделей восьмипортовых коммутаторов знака «Выбор редакции» была удостоена модель MultiCo EW-4008B и ASUS GigaX 1108.

В начало В начало

Участники тестирования

Современные неуправляемые коммутаторы построены на основе высокоинтегрированных чипов, представляющих собой готовые четырех или восьмипортовые гигабитные коммутаторы, иногда даже с интегрированным физическим уровнем, и обладающих широким набором функциональных возможностей. В моделях коммутаторов начального уровня производители, как правило, эти возможности не используют, сохраняя лишь некоторый базовый набор функций. Для экономии места перечислим сначала свойства, присущие всем коммутаторам, участвовавшим в тестировании.

Так, все порты поддерживают автоматическое определение полярности MDI/MDIX, то есть любой порт можно подключить к сетевому адаптеру или к другому коммутатору, используя любой кабель на основе витой пары категории 5. Это исключает необходимость выбора кабелей (прямой или кроссированный) или использования портов uplink.

Автоопределение скоростей 10/100/1000 Мбит/с и режима соединения «дуплекс/полудуплекс» делает установку коммутатора в сеть очень простой. Все что требуется — подключить сетевые кабели к коммутатору, и сеть начнет свою работу в считаные минуты.

Коммутация осуществляется по технологии Store and forward, что позволяет осуществлять фильтрацию пакетов и удалять поврежденные. Управление потоком выполняется по IEEE 802.3x на основе кадров в дуплексном режиме и методом backpressure в полудуплексном режиме.

Все протестированные коммутаторы не имеют выключателей питания и включаются сразу после подсоединения кабеля питания или внешнего источника питания.

Allied Telesyn AT-GS908

Коммутатор AT-GS908 выполнен в металлическом корпусе. С использованием входящих в комплект кронштейнов его можно установить в стандартную 19-дюймовую стойку.



Allied Telesyn AT-GS908

На передней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по четыре на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели расположено гнездо подключения стандартного кабеля сети электропитания.

Коммутатор имеет встроенный блок питания с автоматическим выбором напряжения в пределах 100-240 В.

Пассивное охлаждение делает работу коммутатора бесшумной.

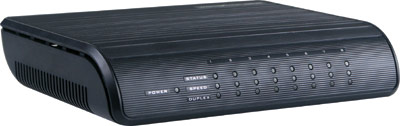

ASUS GigaX 1108Выбор редакции - ASUS GigaX 1108

Коммутатор GigaX 1108 выполнен в миниатюрном пластмассовом корпусе темно-синего цвета, допускающем как настольное расположение, так крепление к стене. В дополнение к обычным способам размещения в основание коммутатора вмонтированы два кусочка магнитной резины, что позволяет легко закрепить коммутатор на любой стальной поверхности, например на боковой стенке корпуса сервера или ПК, и при этом не царапая ее.



Выбор редакции - ASUS GigaX 1108

На передней панели, плавно переходящей в верхнюю крышку, расположены индикатор подключения питания и индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T) и гнездо подключения внешнего блока питания.

Коммутатор имеет пассивное охлаждение и потому работает бесшумно, большое количество отверстий способствует циркуляции воздуха внутри устройства и обеспечивает хорошее охлаждение. Поддержанию нормального теплового режима способствует также интеллектуальная схема управления энергопотреблением.

Коммутатор изготовлен на основе микросхем производства Marvell: восьмипортового коммутатора 88E6181 и двух четырехпортовых приемопередатчиков 88E1145.

CNet CGS-800

Коммутатор CGS-800 предназначен для сетей небольших и средних офисов, работающих с интенсивным трафиком, таким как передача графических и мультимедийных файлов. Он выполнен в просторном металлическом корпусе. С использованием входящих в комплект кронштейнов его можно установить в стандартную 19-дюймовую стойку. Неблокируемая архитектура обеспечивает высокую производительность.



CNet CGS-800

На передней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения, режим передачи (дуплекс или полудуплекс) и наличие коллизий в сети.

На задней панели расположено гнездо подключения стандартного кабеля сети электропитания. Коммутатор имеет встроенный блок питания с автоматическим выбором напряжения в пределах 100-240 В. Для обеспечения нормального теплового режима в корпусе установлен вентилятор.

Dell PowerConnect 2608

Коммутатор нового поколения Dell PowerConnect 2608 предназначен для быстрого объединения серверов или рабочих групп с высокими требованиями к скорости передачи данных. Он изготовлен в металлическом корпусе и предназначен для настольного размещения. С использованием входящих в комплект кронштейнов его можно закрепить на стене или установить в стандартную 19-дюймовую стойку.



Dell PowerConnect 2608

Коммутатор поддерживает приоритезацию трафика на основе стандарта 802.1p, при этом поддерживаются четыре уровня приоритета трафика.

На передней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и многоцветные индикаторы портов (по два на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели расположено гнездо подключения стандартного кабеля сети электропитания.

Коммутатор имеет встроенный блок питания с автоматическим выбором напряжения в пределах 100-240 В.

Пассивное охлаждение делает работу коммутатора бесшумной.

Коммутатор изготовлен на основе микросхем производства Marvell: четырехпортовых приемопередатчиков 88E1145 и восьмипортового коммутатора 88E6181.

D-Link DGS-1008D

Настольный коммутатор DGS-1008D предлагает экономичный способ перевода Ethernet-сетей малых и средних предприятий и сетей SOHO к более скоростным сетям Gigabit Ethernet. Он изготовлен в пластмассовом корпусе традиционных для компании D-Link формы и расцветки. Корпус допускает как настольное расположение, так и крепление к стене.



D-Link DGS-1008D

На передней панели за полупрозрачной вставкой расположены индикатор подключения питания и индикаторы портов (по два на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.

На задней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T) и гнездо подключения внешнего блока питания.

Коммутатор имеет пассивное охлаждение и потому работает бесшумно, большое количество отверстий способствует циркуляции воздуха внутри устройства и обеспечивает хорошее охлаждение.

Коммутатор изготовлен на основе микросхем производства Marvell: четырехпортовых приемопередатчиков 88E1145 и восьмипортового коммутатора 88E6181.

При включении коммутатора активируется функция проверки кабелей (Cable Diagnostic function), которая определяет три основные неполадки в кабельном соединении: обрыв цепи на любом из контактов; короткое замыкание между проводниками; возрастание сопротивления терминатора (более 100 Ом). Функция работает только в том случае, если к коммутатору подключено гигабитное устройство.

Gigabyte GN-GT8S

Коммутатор GN-GT8S относится к разряду Smart-коммутаторов, имеющих возможности локальной настройки. Он выполнен в миниатюрном стильном пластмассовом корпусе серебристого цвета. За полупрозрачной передней панелью расположены индикатор подключения питания и индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), гнездо подключения внешнего блока питания и разъем управления D-SUB DB-9F.



Gigabyte GN-GT8S

Для настройки коммутатора можно использовать любую терминальную программу (например, Hyper Terminal), при этом к ПК коммутатор подключается стандартным кабелем последовательного интерфейса RS232 (в комплект поставки не входит).

Возможности по настройке коммутатора не столь обширны, как в случае управляемых коммутаторов, однако вполне удовлетворят запросы широкого круга пользователей.

Для увеличения пропускной способности канала связи предусмотрено создание транковой группы на основе объединения первого и второго портов, при этом можно выбрать один из трех методов выравнивания нагрузки.

При необходимости для каждого порта возможно жестко задать скорость и режим соединения, разрешить или запретить управление потоком и выбрать один из четырех уровней приоритета.

Для повышения надежности ответственных соединений предусмотрено зеркалирование портов.

Допускается организация VLAN-сетей на основе объединения портов.

Базовым элементом конструкции является восьмипортовый коммутатор Tamarack TC9208M, имеющий неблокируемую архитектуру производства компании IC Plus. Микросхемы физического уровня закрыты радиаторами.

Коммутатор имеет пассивное охлаждение и потому работает бесшумно, однако количество отверстий для циркуляции воздуха, на наш взгляд, явно недостаточно — при высокой нагрузке коммутатор заметно греется. Температура снижается при расположении коммутатора вертикально (вверх одной из боковых граней), однако средств крепления для такого размещения не предусмотрено.

HardLink HS-8GP

Коммутатор HS-8GP выполнен в компактном металлическом корпусе, имеющем отверстия для крепления на стену.

На передней панели расположены индикатор подключения питания и двухцветные индикаторы портов (по два на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.



HardLink HS-8GP

На задней панели находятся гнездо подключения внешнего блока питания и восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T).

Базовым элементом конструкции является восьмипортовый коммутатор Tamarack TC9208M, имеющий неблокируемую архитектуру производства компании IC Plus. Физический уровень обеспечивают четырехпортовые приемопередатчики B5014A1KRB.

Для реализации нормального теплового режима в корпусе установлен вентилятор.

MultiCo EW-4008BВыбор редакции - MultiCo EW-4008B

Коммутатор EW-4008B разработан для средних и больших рабочих групп. Он выполнен в металлическом корпусе, имеющем отверстия для крепления на стену. На корпусе имеются также отверстия для крепления кронштейнов (в комплект не входят), позволяющих установить коммутатор в 10- или 19-дюймовую стойку. Коммутатор имеет неблокируемую архитектуру и поддерживает работу с JUMBO-пакетами размером до 9 Кбайт.



Выбор редакции - MultiCo EW-4008B

На передней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по два на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели находится гнездо подключения стандартного кабеля сети электропитания.

Коммутатор имеет встроенный блок питания с автоматическим выбором напряжения в пределах 100-240 В.

Пассивное охлаждение обеспечивает бесшумную работу.

TRENDnet TEG-S80TXD

Коммутатор TEG-S80TXD выполнен в металлическом корпусе, на корпусе предусмотрены отверстия для крепления кронштейнов (в комплект не входят), позволяющих установить коммутатор в стандартную 19-дюймовую стойку.

Коммутатор имеет встроенный блок питания без выключателя и включается сразу после подсоединения к сети электропитания. Благодаря пассивному охлаждению коммутатор работает бесшумно.



TRENDnet TEG-S80TXD

На передней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.

На задней панели находится гнездо подключения стандартного кабеля сети электропитания.

Базовым элементом конструкции является имеющий неблокируемую архитектуру восьмипортовый коммутатор Tamarack TC9208M производства компании IC Plus. В качестве физического уровня используются четырехпортовые приемопередатчики B5014A1KRB.

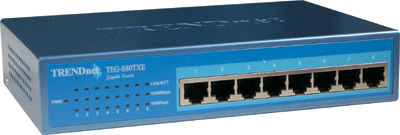

TRENDnet TEG-S80TXE

Настольный коммутатор TEG-S80TXE выполнен в миниатюрном металлическом корпусе (крепление на стену не предусмотрено).

На передней панели расположены восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.



TRENDnet TEG-S80TXE

На задней панели находится гнездо подключения внешнего блока питания.

Коммутатор имеет пассивное охлаждение и поэтому работает бесшумно.

Как оказалось, существуют два коммутатора TEG-S80TXE, которые изготовлены из различных комплектующих, но внешне неразличимы. Недавно мы тестировали коммутатор TEG-S80TXE версии A1, который был выполнен на основе восьмипортового коммутатора ASIX AX88658AB и двух четырехпортовых приемопередатчиков B5014RA1KFB, в этот раз у нас оказался коммутатор TEG-S80TXE версии B1, изготовленный на базе восьмипортового коммутатора Broadcom BCM5388, в котором интегрирован четытехпортовый трансивер, и дополнительного четырехпортового трансивера B5014RA1KFB.

ZyXEL OMNI LAN SWITCH G8 EE

Неуправляемый восьмипортовый гигабитный коммутатор OMNI LAN SWITCH G8 EE выполнен в прямоугольном (250х25х131 мм) металлическом корпусе. Предусмотрена возможность крепления на стену.



ZyXEL OMNI LAN SWITCH G8 EE

На передней панели расположены индикатор подключения питания, индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс) и восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T).

На задней панели находится гнездо подключения внешнего блока питания.

Коммутатор имеет пассивное охлаждение и потому работает бесшумно, отверстия в боковых стенках корпуса способствуют циркуляции воздуха внутри устройства и улучшают охлаждение.

Базовым элементом конструкции является имеющий неблокируемую архитектуру восьмипортовый коммутатор Tamarack TC9208M производства компании IC Plus. В качестве физического уровня используются восемь однопортовых приемопередатчиков Marvell 88E1111.

3Com OfficeConnect Gigabit Switch 5

Неуправляемый пятипортовый гигабитный коммутатор 3Com OfficeConnect Gigabit Switch 5 (3C1670500) выполнен в корпусе, состоящем из металлического основания и оформленной в фирменном стиле пластмассовой крышки; основание имеет отверстия для крепления коммутатора на стену. В комплект входит специальная подставка, предназначенная для объединения нескольких коммутаторов в небольшую стойку и позволяющая экономить пространство, столь ценное в небольших офисах.



3Com OfficeConnect Gigabit Switch 5

На передней панели расположен индикатор подключения питания и неисправности (Alert), свечение которого дает сигнал об отказе при внутреннем тесте или широковещательном шторме в сети. Находящиеся здесь же индикаторы портов (по четыре на каждый порт) разделены на две группы: группа Port Status показывает скорость соединения и активность портов, а свечение индикатора из группы Duplex означает, что порт работает в режиме дуплекса.

На задней панели расположено гнездо подключения внешнего блока питания с индикатором подключения и пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T).

Базовым элементом конструкции является имеющий неблокируемую архитектуру пятипортовый коммутатор Tamarack TC9205M производства компании IC Plus. Поддерживается приоритезация трафика на основе стандарта 802.1p, при этом поддерживаются два уровня приоритета трафика.

Коммутатор имеет пассивное охлаждение и потому работает бесшумно, отверстия в боковых стенках корпуса способствуют циркуляции воздуха внутри устройства и улучшают охлаждение.

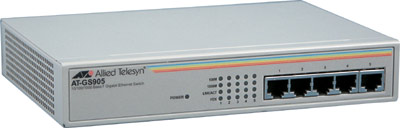

Allied Telesyn AT-GS905

Неуправляемый пятипортовый гигабитный коммутатор AT-GS905 изготовлен в металлическом корпусе, основание которого снабжено отверстиями для крепления коммутатора на стену. Коммутатор имеет неблокируемую архитектуру и предназначен для корпоративных и образовательных сетей с высокими требованиями к скорости передачи данных.



Allied Telesyn AT-GS905

На передней панели расположены пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по четыре на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели находится гнездо подключения стандартного кабеля сети электропитания.

Коммутатор имеет встроенный блок питания с автоматическим выбором напряжения в пределах 100-240 В.

Пассивное охлаждение делает работу коммутатора бесшумной.

ASUS GigaX 1105

Коммутатор GigaX 1105 выполнен в миниатюрном пластмассовом корпусе темно-синего цвета, допускающем как настольное расположение, так и крепление к стене. В дополнение к обычным способам размещения в основание коммутатора вмонтированы два кусочка магнитной резины, благодаря чему коммутатор можно легко закрепить на любой стальной поверхности, например на боковой стенке корпуса сервера или ПК, не поцарапав при этом поверхность.



ASUS GigaX 1105

На передней панели, плавно переходящей в верхнюю крышку, расположены индикатор подключения питания и индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность, установленную скорость соединения и режим передачи (дуплекс или полудуплекс).

На задней панели находятся пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T) и гнездо подключения внешнего блока питания.

Коммутатор имеет пассивное охлаждение и потому работает бесшумно, большое количество отверстий способствует циркуляции воздуха внутри устройства и обеспечивает хорошее охлаждение. Кроме того, нормальный тепловой режим позволяет поддерживать интеллектуальная схема управления энергопотреблением.

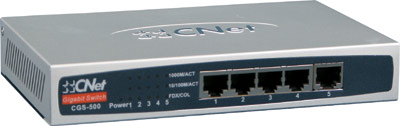

CNet CGS-500

Коммутатор CGS-500 выполнен в корпусе, состоящем из прочного стального основания и легкой алюминиевой крышки. Предусмотрено лишь настольное размещение (крепление на стену невозможно).

На передней панели расположены пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по три на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.

На задней панели находится гнездо подключения внешнего блока питания.



CNet CGS-500

Базовым элементом конструкции является имеющий неблокируемую архитектуру пятипортовый коммутатор Tamarack TC9205M производства компании IC Plus. Коммутатор имеет пассивное охлаждение и потому работает бесшумно.

D-Link DGS-1005D

Коммутатор DGS-1005D изготовлен в пластмассовом корпусе традиционных для компании D-Link формы и расцветки. Корпус допускает как настольное расположение, так и крепление к стене.

На передней панели за полупрозрачной вставкой расположены индикатор подключения питания и индикаторы портов (по два на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.



D-Link DGS-1005D

На задней панели находятся пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T) и гнездо подключения внешнего блока питания.

Коммутатор изготовлен на основе микросхем производства Marvell: пятипортового коммутатора 88E6151 и двух приемопередатчиков: четырехпортового 88E1145 и однопортового 88E1111. D-Link DGS-1005D имеет пассивное охлаждение и потому работает бесшумно, большое количество отверстий способствует циркуляции воздуха внутри устройства и обеспечивает хорошее охлаждение.

При включении коммутатора активируется функция проверки кабелей (Cable Diagnostic function), которая определяет три основные неполадки в кабельном соединении: обрыв цепи на любом из контактов; короткое замыкание между проводниками; возрастание сопротивления терминатора (более 100 Ом). Функция работает только в том случае, если к коммутатору подключено гигабитное устройство.

HardLink HS-5G

Коммутатор HS-5G выполнен в компактном металлическом корпусе, имеющем отверстия для крепления на стену.

На передней панели расположены индикатор подключения питания и двухцветные индикаторы портов (по два на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.



HardLink HS-5G

На задней панели находятся гнездо подключения внешнего блока питания и восемь разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T).

Базовым элементом конструкции является имеющий неблокируемую архитектуру пятипортовый коммутатор Tamarack TC9205M производства компании IC Plus. Коммутатор имеет пассивное охлаждение и потому работает бесшумно.

MultiCo EW-4005BВыбор редакции - MultiCo EW-4005B

Коммутатор MultiCo EW-4005B выполнен в металлическом корпусе, в основании корпуса предусмотрены отверстия для крепления на стену, а на боковых стенках — отверстия для установки кронштейнов (в комплект не входят) для монтажа в десяти- или девятнадцатидюймовую стойку.

Коммутатор имеет встроенный блок питания без выключателя и включается сразу после подсоединения к сети электропитания. Благодаря пассивному охлаждению коммутатор работает бесшумно.



Выбор редакции - MultiCo EW-4005B

На передней панели расположены пять разъемов RJ-45 (порты 10Base-T/100Base-TX/1000Base-T), индикатор подключения питания и индикаторы портов (по два на каждый порт), позволяющие определять сетевую активность и установленную скорость соединения.

На задней панели находится гнездо подключения стандартного кабеля сети электропитания.

Базовым элементом конструкции является пятипортовый коммутатор Broadcom BCM5385. Для четырех портов все элементы физического уровня встроены в BCM5385, а для пятого используется дополнительный одноканальный приемопередатчик B5011A1KQM.



Редакция выражает признательность компаниям, предоставившим коммутаторы для проведения тестирования:

  • компании «Деловые системы» (www.delsys.ru, тел.: (095) 967-8050, e-mail: delsys@delsys.ru) за коммутатор Dell Power Connect 2608;
  • компании ПИРИТ (www.pirit.ru) за коммутаторы ASUS GigaX 1105 и ASUS GigaX 1108;
  • компании «Сонет Текнолоджис» (www.sonet.ru) за коммутаторы Allied Telesyn AT-GS905 и Allied Telesyn AT-GS908;
  • компании D-Link (www.dlink.ru) за коммутаторы D-Link DGS-1005D и D-Link DGS-1008D;
  • компании Gigabyte (www.gigabyte.ru) за коммутатор Gigabyte GN-GT8S;
  • компании MAS Electronik AG (www.mas.ru, тел.: (095) 737-8063) за коммутаторы CNet CGS-500, CNet CGS-800, HardLink HS-5G и HardLink HS-8GP;
  • компании MultiCo (www.multico-com.ru) за коммутаторы MultiCo EW-4005B, MultiCo EW-4008B, TRENDnet TEG-S80TXD и TRENDnet TEG-S80TXE;
  • компании ZyXEL (www.zyxel.ru) за коммутатор OMNI LAN SWITCH G8 EE.

КомпьютерПресс 6'2005

Наш канал на Youtube

1999 1 2 3 4 5 6 7 8 9 10 11 12
2000 1 2 3 4 5 6 7 8 9 10 11 12
2001 1 2 3 4 5 6 7 8 9 10 11 12
2002 1 2 3 4 5 6 7 8 9 10 11 12
2003 1 2 3 4 5 6 7 8 9 10 11 12
2004 1 2 3 4 5 6 7 8 9 10 11 12
2005 1 2 3 4 5 6 7 8 9 10 11 12
2006 1 2 3 4 5 6 7 8 9 10 11 12
2007 1 2 3 4 5 6 7 8 9 10 11 12
2008 1 2 3 4 5 6 7 8 9 10 11 12
2009 1 2 3 4 5 6 7 8 9 10 11 12
2010 1 2 3 4 5 6 7 8 9 10 11 12
2011 1 2 3 4 5 6 7 8 9 10 11 12
2012 1 2 3 4 5 6 7 8 9 10 11 12
2013 1 2 3 4 5 6 7 8 9 10 11 12
Популярные статьи
КомпьютерПресс использует
