Тестирование материнских плат на чипсетах Intel 865PE и Intel 875P

Алексей Шобанов

Введение

Методика тестирования

Критерии оценки

Выбор редакции

Участники тестирования

   ABIT IC7 v.1.0

   ABIT IS7-G v.1.0

   Albatron PX865PE PRO II

   ASUS P4C800 Deluxe rev.1.03

   ASUS P4P800 Deluxe rev.1.02

   CANYON 9I6PEA-L rev.A1

   Chaintech 9CJS

   Gigabyte 8KNXP rev.1.0

   Intel D875PBZ

   MSI 875P Neo-FIS2R

   Soltek SL-86SPE-L

Результаты тестирования



Введене

Наше очередное тестирование материнских плат на этот раз было посвящено исследованию производительности моделей, основой которым послужили два новейших набора микросхем системной логики компании Intel — Intel 875P (ранее известный как Canterwood) и Intel 865PE (один из представителей семейства Springdale). Эти долгожданные чипсеты, об архитектуре и возможностях которых уже не раз рассказывалось на страницах нашего журнала, сразу же были взяты на вооружение практически всеми производителями системных плат, которые поспешили представить на рынке свои разработки, созданные на их основе. Сделав глубокий реверанс в сторону этих действительно достойных стать флагманами своих направлений продуктов компании Intel (напомним, что чипсеты Canterwood позиционируются как hi-end-решения для ПК и серверов начального уровня, в то время как чипсеты семейства Springdale предназначены для main-stream сектора), непосредственно перейдем к описанию возможностей системных плат, созданных на их основе. Тем более что рассказать есть о чем. На этот раз в нашем тестировании приняли участие 11 системных плат 9 производителей, в числе которых были: ABIT (ABIT IS7-G v.1.0 и ABIT IC7 v.1.0), Albatron (Albatron PX865PE PRO II), ASUSTeK (ASUS P4P800 Deluxe rev.1.02 и ASUS P4C800 Deluxe rev.1.03), CANYON (CANYON 9I6PEA-L rev.A1), Chaintech (Chaintech 9CJS), Gigabyte (Gigabyte 8KNXP rev.1.0), Intel (Intel D875PBZ), MSI (MSI 875P Neo-FIS2R (MS-6758 v.1.0)) и Soltek (Soltek SL-86SPE-L).

В начало В начало

Методика тестирования

Для проведения тестирования нами была использована следующая конфигурация тестового стенда:

• процессор: Intel Pentium 4 3 ГГц (FSB 800 МГц);

• память: 2х256 Мбайт PC 3500 Kingstone KHX3500 в режиме DDR400

  - тайминги памяти:

    + RAS Act. to Pre 8

    + CAS# Latancy 2.5

    + RAS# to CAS# delay 3

    + RAS# Precharge 3;

• графическая карта: MSI GeForce 4 Ti4800-SE8X;

• жесткие диски: два диска Seagate Barracuda ATA V (ST3120023AS) по 120 Гбайт.

Тестирование проводилось под управлением операционной системы Microsoft Windows XP Service Pack 1. Для каждой испытуемой материнской платы использовалась последняя, на момент проведения тестирования, версия прошивки BIOS. При этом все установки базовой системы ввода-вывода, позволяющие осуществлять какой бы то ни было разгон системы, отключались (за исключением технологии PAT). В ходе тестовых испытаний нами были использованы тестовые пакеты, оценивающие общую производительность системы при работе с офисными, мультимедийными и игровыми приложениями. Производительность при работе с офисными приложениями и приложениями, используемыми для создания Интернет-контента, оценивалась по результатам тестов Business Winstone 2002 v.1.0.1 и Content Creation Winstone 2003 v.1.0, входящих в пакет VeriTest, а также Office Productivity и Internet Content Creation из тестового пакета SySMark 2002. Возможности персональных компьютеров, построенных на базе тестируемых моделей системных плат на 3D-игровых приложениях, оценивались с помощью тестового пакета FutureMark 3DMark 2003. Для более детального анализа работы системы (в первую очередь подсистемы памяти) использовались синтетические тесты, такие как SiSoft Sandra 2003, ScienceMark 2.0 и Cachemem.

В начало В начало

Критерии оценки

Для оценки возможностей материнских плат нами был выведен ряд интегральных показателей:

• интегральный показатель производительности — для оценки производительности тестируемых системных плат;

• интегральный показатель качества — для оценки и производительности, и функциональных возможностей материнских плат;

• показатель «качество/цена».

Необходимость введения этих показателей вызвана стремлением сравнить платы не только по отдельным характеристикам и результатам тестов, но и в целом, то есть интегрально.

Интегральный показатель производительности был получен путем сложения нормированных значений результатов всех проведенных нами тестов с учетом весовых коэффициентов, приведенных в табл. 1.

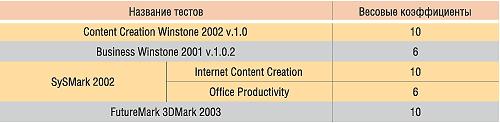

Таблица 1. Весовые коэффициенты

Кроме того, нами был введен поправочный коэффициент, который должен был нивелировать влияние отклонений частоты FSB от номинального значения, определенного соответствующими спецификациями.

Интегральный показатель качества, помимо результатов, полученных нами в ходе тестирования, также учитывает и функциональные возможности материнских плат, система оценки которых приведена в табл. 2.

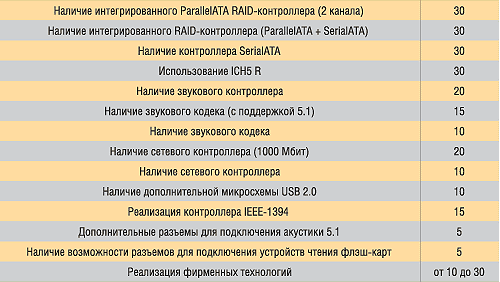

Таблица 2. Оценка функциональности материнских плат

Таким образом, значение интегрального показателя качества определяется как произведение нормированного значения интегрального показателя быстродействия (с учетом поправочного коэффициента) на нормированное значение коэффициента функциональности.

Показатель «качество/цена» определялся как отношение нормированных значений интегрального показателя качества и цены.

В начало В начало

Выбор редакции

По результатам тестирования были определены победители в трех номинациях:

1. «Производительность» — системная плата, показавшая лучший интегральный показатель производительности.

2. «Качество» — системная плата, обладающая лучшим интегральным показателем качества.

3. «Оптимальная покупка» — системная плата, имеющая лучшее соотношение «качество/цена».

Лучший интегральный показатель производительности по результатам проведенных нами тестовых испытаний показали системные платы ABIT IS7-G v.1.0 и ASUS P4P800 Deluxe, результаты которых отличаются настолько незначительно, что отметить одну из них и не отметить другую было бы неверно.

Лучшим интегральным показателем качества, на наш взгляд, обладает системная плата Gigabyte 8KNXP rev.1.0.

Выбор редакции в номинации «Оптимальная покупка» получила материнская плата Albatron PX865PE PRO II.

Участники тестирования

ABIT IC7 v.1.0

Чипсет
  • Intel 875P (Intel 82875P + Intel 82801ER);

Процессорная подсистема

  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц.
Подсистема памяти
  • Поддерживаемая память: unbuffered ECC или non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт.

Слоты расширения
  • Графический слот: AGP Pro-слот (AGP 3.0), поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.3.
Дисковая подсистема
  • Возможности ICH 5R:

  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;
    - двухканальный SerialATA-контроллер1 с поддержкой RAID-массива 0 уровня;
  • Дополнительные IDE-контроллеры:

  • - двухканальный SerialATA-контроллер Silicon Image SiI3112A (поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив уровня 0 или 1)
Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0.
Сеть:
  • Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI.
Звук
  • Шестиканальный звуковой AC’97-кодек Realtek ALC650.
Контроллер ввода-вывода
  • Winbond W83627HF
Дополнительные интегрированные устройства
  • IEEE-1394-контроллер TI TSB43AB23, поддерживающий работу трех портов IEEE-1394a.
Выходная панель
  • COM-порт — 1;
  • LPT-порт — 1;
  • PS/2 — 2 (мышь и клавиатура);
  • звук — 5 (микрофон, линейный вход а также разъемы mini-jack для подключения акустической системы— center/subwoofer, Rear Left/Rear Right и Front Left/Front Right);
  • USB — 4;
  • RJ-45 — 1;
  • IEEE-1394 — 1;
  • SPDIF-вход — 1 (оптический);
  • SPDIF-выход — 1 (оптический).
Конструктивные особенности
  • Формфактор — ATX.
  • Количество разъемов для подключения вентиляторов охлаждения — четыре.
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор с вентилятором охлаждения.
  • Дополнительные разъемы:

  • - два разъема для подключения четырех портов USB 2.0;

    - два разъема для подключения портов IEEE-1394a
Возможности оверклокинга BIOS (Phoenix AwardBIOS)
  • Частота системной шины — от 100 до 412 МГц с шагом 1 МГц.
  • Частота передачи данных шины памяти (DRAM Ratio (CPU:DRAM)) — 3:2, 5:4, 1:1 и SPD.
  • Частота работы AGP/PCI (AGP Ratio (CPU:AGP:PCI)) — Auto, 3:2:1, 4:2:1, 5:2:1, 6:2:1, 7:2:1, 8:2:1 и Fixed.
  • Напряжение процессорного ядра (CPU Power Supply) — от 1,55 до 1,925 В с шагом 0,025 В.
  • Напряжение питания DIMM-слотов (DDR SDRAM Voltage) — от 2,5 до 2,8 В с шагом 0,05 В.
  • Напряжение питания AGP-слота (AGP Voltage) — от 1,5 до 1,65 В с шагом 0,05  В

ABIT IS7-G v.1.0

Чипсет:
  • Intel 865PE (Intel 82865PE + Intel 82801ER);
Процессорная подсистема:
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI слоты: пять 32-битных слотов PCI 2.3
Дисковая подсистема
  • Возможности ICH 5R:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;

    - двухканальный SerialATA контроллер1 с поддержкой RAID-массива уровня 0;

  • Дополнительные IDE-контроллеры:
  • - двухканальный SerialATA-контроллер Silicon Image SiI3112A (поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив уровня 0 или 1)

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0.
Сеть
  • Гигабитный PCI Ethernet-контроллер 3Com 3C940.
Звук
  • Шестиканальный звуковой AC’97-кодек Realtek ALC650.
Контроллер ввода-вывода

Winbond W83627HF

Дополнительные интегрированные устройства
  • IEEE-1394-контроллер TI TSB43AB23, поддерживающий работу трех портов IEEE-1394a.
Выходная панель
  • COM-порт — 1;
  • LPT-порт — 1;
  • PS/2 — 2 (мышь и клавиатура);
  • звук — 5 (микрофон, линейный вход, а также mini-jack-разъемы для подключения акустической системы— center/subwoofer, Rear Left/Rear Right и Front Left/Front Right);
  • USB — 4;
  • RJ-45 — 1;
  • IEEE-1394 — 1;
  • SPDIF-вход — 1 (оптический);
  • SPDIF-выход — 1 (оптический)
Конструктивные особенности
  • Формфактор — ATX.
  • Количество разъемов для подключения вентиляторов охлаждения — четыре.
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор с вентилятором охлаждения.
  • Дополнительные разъемы:
  • - два разъема для подключения четырех портов USB 2.0;

    - два разъема для подключения портов IEEE-1394a

Возможности оверклокинга BIOS (Phoenix AwardBIOS)
  • Частота системной шины — от 100 до 412 МГц с шагом 1 МГц.
  • Частота передачи данных шины памяти (DRAM Ratio (CPU:DRAM)) — 3:2, 5:4, 1:1 и SPD.
  • Частота работы AGP/PCI (AGP Ratio (CPU:AGP:PCI)) — Auto, 3:2:1, 4:2:1, 5:2:1, 6:2:1, 7:2:1, 8:2:1 и Fixed.
  • Напряжение процессорного ядра (CPU Power Supply) — от 1,55 до 1,925 В с шагом 0,025 В.
  • Напряжение питания DIMM-слотов (DDR SDRAM Voltage) — от 2,5 до 2,8 В с шагом 0,05 В.
  • Напряжение питания AGP-слота (AGP Voltage) — от 1,5 до 1,65 В с шагом 0,05 В
Общие замечания

Использование последней версии BIOS (v.1.3) позволяет реализовать для данной платы «интеловскую» технологию PAT (Performance Acceleration Technology) (несмотря на то что официально чипсет Intel 865PE не поддерживает данную инновацию), предоставляя возможность ее активизации через меню настроек базовой системы ввода-вывода «BIOS Setup».

Близкое расположение элементов (конденсаторов) к AGP-слоту мешает свободному доступу к защелке слота, тем самым создавая значительные неудобства при демонтаже графической карты.

Albatron PX865PE PRO II

Чипсет
  • Intel 865PE (Intel 82865PE + Intel 82801ER).
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.3
Дисковая подсистема
  • Возможности ICH 5R:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;

    - двухканальный SerialATA контроллер1 с поддержкой RAID-массива уровня 0;

  • Дополнительные IDE-контроллеры:
  • - двухканальный IDE RAID-контроллер Promise PDC20276 (поддерживает работу до четырех IDE-устройств с интерфейсом ParallelATA (ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0 или 1)

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Сеть
  • Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI.
Звук
  • Мультиканальный PCI звуковой контроллер VIA Envy24PT (VT1720; способен поддерживать звук формата 7.1) + AC’97 звуковой кодек VIA VT1616
Контроллер ввода-вывода
  • Winbond W83627HF
Дополнительные интегрированные устройства
  • IEEE-1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE-1394a
Выходная панель
  • COM-порт — 1;
  • LPT-порт — 1;
  • PS/2 — 2 (мышь и клавиатура);
  • звук — 6 (линейный вход и выход и микрофон, а также center/subwoofer, surround и surround back);
  • USB — 2;
  • RJ-45 — 1
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 30,5 x 24,4 см.
  • Количество разъемов для подключения вентиляторов охлаждения — 3.
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый медный радиатор с вентилятором охлаждения, имеющим встроенные светодиоды подсветки (голубого свечения)
  • Дополнительные разъемы:
  • - три разъема для подключения шести портов USB 2.0;

    - два разъема для подключения портов IEEE 1394a

Возможности оверклокинга BIOS (Phoenix AwardBIOS)
  • Частота системной шины (CPU Host Frequency) — от 200 до 233 МГц с шагом 1 МГц (для процессора с FSB 800 МГц).
  • Частота передачи данных шины памяти (DDR:CPU Ratio) — 1,33, 1,6, 2, 2,5, 2,66 и Default.
  • Частота работы AGP/PCI (AGP/PCI/SRC Speed) — от 66,7/33,33/100 до 76/38/114.
  • Напряжение процессорного ядра (CPU Voltage) — от 0,8375 до 1,6 В с шагом 0,025 В
  • Напряжение питания DIMM-слотов (DDR Voltage) — 2,55, 2,65, 2,75 и 2,85 В.
  • Напряжение питания AGP-слота (AGP Voltage) — 1,5, 1,6, 1,7 и 1,8 В
Общие замечания

На системной плате PX865PE PRO II нашел свое воплощение ряд фирменных технологий компании Albatron, таких, например, как технологии mirror BIOS и Voice Genie. Первая из них позволяет восстанавливать поврежденную BIOS, для чего на плате распаяна резервная микросхема ROM BIOS, с которой производится восстановление поврежденного кода при соответствующем положении переключателя. Вторая упомянутая технология (Voice Genie) позволяет не только информировать пользователя о проблемах, возникающих при прохождении процедур POST, но и выбирать язык этих голосовых сообщений (английский, китайский, японский или немецкий) посредством различных комбинаций двух переключателей.

ASUS P4C800 Deluxe rev.1.03

Чипсет
  • Intel 875P (Intel 82875P + Intel 82801EB).
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: unbuffered ECC или non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP Pro-слот (AGP 3.0), поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.3.
  • Дополнительно: слот Wi-Fi (Wireless Fidelity) для подключения карт беспроводной связи стандарта 802.11b
  • Замечание: одновременное использование слота Wi-Fi и PCI 5 невозможно

Дисковая подсистема
  • Возможности ICH5:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;

    - двухканальный SerialATA контроллер1

  • Дополнительные IDE-контроллеры:
  • - IDE RAID-контроллер Promise PDC20375 (поддерживает работу двух SerialATA устройств и одного ParallelATA-канала (ATA133), позволяя организовывать RAID-массивы уровня 0 и 1)

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • Гигабитный PCI Ethernet-контроллер 3Com 3C940
Звук
  • Шестиканальный звуковой AC’97-кодек AD1985
Контроллер ввода-вывода
  • Winbond W83627THF
Дополнительные интегрированные устройства
  • IEEE-1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE-1394a
  • Контроллер голосового оповещения Winbond 83791SD, посредством которого реализуется фирменная технология голосового оповещения об ошибках прохождения POST-процедур — ASUSPOST Reporter
Выходная панель
  • COM-порт — 1;
  • LPT-порт — 1;
  • PS/2 — 2 (мышь и клавиатура);
  • звук — 3 (линейный вход и выход и микрофон);
  • USB — 4;
  • RJ-45 — 1;
  • IEEE 1394 — 1;
  • SPDIF-выход — 1 (коаксиальный)
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 30,5 x 24,5 см.
  • Количество разъемов для подключения вентиляторов охлаждения — 4.
  • Индикатор питания — SB_PWR.
  • Пластинчатый радиатор охлаждения микросхемы контроллера-концентратора памяти Intel 82875P (без применения дополнительного вентилятора охлаждения).
  • Дополнительная планка жесткости крепежной конструкции радиатора охлаждения процессора (что позволяет избежать деформации платы)
  • Дополнительные разъемы:
  • - разъем для подключения второго COM-порта (COM2);

    - разъем для подключения игрового порта;

    - два разъема для подключения четырех портов USB 2.0;

    - разъем для подключения порта IEEE-1394a

Возможности оверклокинга BIOS (AMI BIOS)
  • Возможность автоматического разгона системы через пункт меню AIOverclock на 5, 10, 20 или 30%.
  • Частота системной шины (CPU External Frequency) — от 100 до 400 МГц с шагом 1 МГц.
  • Частота передачи данных шины памяти (DRAM Frequency) — Auto, 266, 320, 400 МГц.
  • Частота работы AGP/PCI (AGP/PCI Frequency) — Auto, 66, 66/33, 33, 72, 73/36, 36 и 80/40.
  • Напряжение процессорного ядра (CPU VCore Voltage) — Auto, от 1,55 до 1,95 В с шагом 0,025 В.
  • Напряжение питания DIMM-слотов (DDR Reference Voltage) — Auto, 2,55, 2,65 и 2,75 В.
  • Напряжение питания AGP-слота (AGP VDDQ Voltage) — Auto, 1,5, 1,6, 1,7 и 1,8 В
Общие замечания

В материнских платах компании ASUS серии Ai (Artificial Intelligence) нашел свое воплощение и дальнейшее развитие целый ряд фирменных технологий, позволяющих сделать работу пользователя с этими продуктами еще более удобной и комфортной. Системные платы ASUS серии Ai поддерживают следующие «интеллектуальные» технологии:

  • AIAudio;
  • AINet;
  • AIOverclocking;
  • AIBIOS

Технология AIAudio основывается на возможностях звукового кодека AD1985, позволяющего автоматически определять тип аудиоустройства, подключенного к одному из трех mini-jack-аудиоразъемов выходной панели, и информировать пользователя в случае ошибки коммутации.

Технология AINet основана на возможностях интегрированного на плате сетевого контроллера 3Com 3C940 и позволяет с помощью утилиты VCT (Virtual Cable Tester) осуществлять диагностику сетевого соединения, а также выявлять возможные повреждения сетевого кабеля.

Технология AIOverclocking позволяет посредством одноименного пункта меню BIOS осуществлять быстрый разгон системы, при этом система автоматически оптимизирует все необходимые параметры работы процессорной подсистемы и подсистемы памяти для обеспечения стабильной работы в заданном режиме.

Технология AIBIOS включает три уже хорошо знакомые нам фирменные технологии компании ASUS — CrashFreeBIOS 2, Q-Fan и POST Reporter.

ASUS P4P800 Deluxe rev.1.02

Чипсет
  • Intel 865P (Intel 82865PЕ + Intel 82801ER)
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266)
  • Количество DIMM-слотов: четыре (по два на канал)
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x
  • PCI-слоты: пять 32-битных слотов PCI 2.3
  • Дополнительно: слот Wi-Fi (Wireless Fidelity) для подключения карт беспроводной связи стандарта 802.11b
  • Замечание: одновременное использование слота Wi-Fi и PCI 5 невозможно

Дисковая подсистема
  • Возможности ICH 5R:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;

    - двухканальный SerialATA контроллер1 с поддержкой RAID-массива уровня 0;

  • Дополнительные IDE-контроллеры:
  • >

    - двухканальный IDE RAID-контроллер VIA VT6410 (поддерживает работу до четырех IDE-устройств с интерфейсом ParallelATA (ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0, 1, 0+ 1 или JBOD)

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • Гигабитный PCI Ethernet-контроллер 3Com 3C940.
Звук
  • Шестиканальный звуковой AC’97-кодек AD1985
Контроллер ввода-вывода
  • Winbond W83627THF
Дополнительные интегрированные устройства
  • IEEE-1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE-1394a
  • Контроллер голосового оповещения Winbond 83791SD, посредством которого реализуется фирменная технология голосового оповещения об ошибках прохождения POST-процедур — ASUS POST Reporter
Выходная панель
  • COM-порт — 1;
  • LPT-порт — 1;
  • PS/2 — 2 (мышь и клавиатура);
  • звук — 3 (линейный вход и выход и микрофон);
  • USB — 4;
  • RJ-45 — 1;
  • IEEE 1394 — 1;
  • SPDIF-выход — 1 (коаксиальный)
Конструктивные особенности
  • Формфактор — ATX
  • Размеры — 30,5 x 24,5 см.
  • Количество разъемов для подключения вентиляторов охлаждения — 4
  • Индикатор питания — SB_PWR
  • Пластинчатый радиатор охлаждения микросхемы контроллера-концентратора памяти Intel 82865PE (без применения дополнительного вентилятора охлаждения).
  • Дополнительные разъемы:
  • - разъем для подключения второго COM-порта (COM2);

    - разъем для подключения игрового порта;

    - два разъема для подключения четырех портов USB 2.0;

    - разъем для подключения порта IEEE-1394a

Возможности оверклокинга BIOS (AMI BIOS)
  • Возможность автоматического разгона системы через пункт меню AIOverclock на 5, 10, 20 или 30%.
  • Частота системной шины (CPU External Frequency) — от 100 до 400 МГц с шагом 1 МГц.
  • Частота передачи данных шины памяти (DRAM Frequency) — Auto, 266, 320, 400 МГц.
  • Частота работы AGP/PCI (AGP/PCI Frequency) — Auto, 66,66/33,33, 72,73/36,36 и 80/40.
  • Напряжение процессорного ядра (CPU VCore Voltage) — Auto, от 1,55 до 1,95 В с шагом 0,025 В.
  • Напряжение питания DIMM-слотов (DDR Reference Voltage) — Auto, 2,55, 2,65 и 2,75 В.
  • Напряжение питания AGP-слота (AGP VDDQ Voltage) — Auto, 1,5, 1,6, 1,7 и 1,8 В
Общие замечания

См. общие замечания для платы ASUS P4P800 Deluxe

CANYON 9I6PEA-L rev.A1

Чипсет
  • Intel 865PE (Intel 82865PE + Intel 82801EB).
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.3
Дисковая подсистема
  • Возможности ICH5:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI.
  • - двухканальный SerialATA-контроллер с поддержкой RAID-массива 0 уровня.
  • Замечание: возможно единовременное подключение только четырех IDE-устройств (то есть существует возможность работать лишь с двумя IDE-каналами контроллера-концентратора ввода-вывода ICH5, при этом два канала SerialATA могут быть ассоциированы с двумя IDE-устройствами, подключенными на один канал ParallelATA).

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • 10/100-мегабитный PCI Ethernet-контроллер Realtek RTL 8101L
Звук
  • Шестиканальный звуковой AC’97-кодек C-Media CMI9739A
Контроллер ввода-вывода
  • Winbond W83627HF.
Выходная панель
  • COM-порт — 2;
  • LPT-порт — 1;
  • Игровой порт — 1;
  • PS/2 — 2 (мышь и клавиатура);
  • звук — 3 (микрофон, линейный вход и выход);
  • USB — 2;
  • RJ-45 — 1
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 30,5 x 21 см.
  • Количество разъемов для подключения вентиляторов охлаждения — 3.
  • Индикатор питания.
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.
  • Дополнительные разъемы:

  • - три разъема для подключения шести портов USB 2.0
Возможности оверклокинга BIOS (Phoenix AwardBIOS)
  • Частота системной шины (Clock By Slight Adjust) — от 200 до 255 МГц с шагом 1 МГц (для процессора с FSB 800 МГц).
  • Частота работы AGP/PCI (Async AGP/PCI/SRC Speed) — от 66,7/33,33/100 до 76/38/114, Def.
  • Напряжение процессорного ядра (CPU Vcore Adjust) — Def, +5%, +10%.
  • Напряжение питания DIMM-слотов (DDR Dimm Voltage Adjust) — от Def до 2,9 В с шагом 0,1 В

Chaintech 9CJS

Чипсет
  • Intel 875P (Intel 82875P + Intel 82801ER).
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: unbuffered ECC или non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Частота шины памяти: 266, 333 или 400 МГц.
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.2.
  • Дополнительно: один CMR (Chaintech Multimedia Riser) для мультимедийных карт CMC 7.1 (Chaintech Multimedia Card)
Дисковая подсистема
  • Возможности ICH 5R:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;

    - двухканальный SerialATA-контроллер1 с поддержкой RAID-массива уровня 0;

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI и 100-мегабитный PCI Ethernet-контроллер Realtek RTL 8101L
Звук
  • Мультиканальный PCI звуковой контроллер VIA Envy24PT (VT1720; способен поддерживать звук формата 7.1) + AC’97 звуковой кодек VIA VT1616
Контроллер ввода-вывода
  • ITE IT8712F
Дополнительные интегрированные устройства
  • IEEE-1394-контроллер VIA VT6306, поддерживающий работу трех портов IEEE 1394a.
Выходная панель
  • COM-порт — 2.
  • LPT-порт — 1.
  • PS/2 — 2 (мышь и клавиатура).
  • Звук — 3 (линейный вход и выход и микрофон).
  • USB — 4.
  • RJ-45 — 2
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 30,5 x 24,4 см.
  • Количество разъемов для подключения вентиляторов охлаждения — четыре (один из них неуправляемый).
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор с вентилятором охлаждения (неуправляемым), необходимость использования которого, при столь внушительном радиаторе, на наш взгляд, является довольно спорным решением.
  • Дополнительные разъемы:
  • - два разъема для подключения четырех портов USB 2.0;

    - разъем для подключения порта IEEE-1394a

Возможности оверклокинга BIOS (Phoenix AwardBIOS)
  • Частота системной шины (CPU External Frequency) — от 200 до 255 МГц с шагом 1 МГц (для процессора с FSB 800 МГц).
  • Частота передачи данных шины памяти (DRAM Frequency) — Auto, 266, 320, 400  МГц.
  • Частота работы AGP/PCI (AGP/PCI Clock) — от 66,68/33,34 до 100,02/50,01 (26 значений).
  • Напряжение процессорного ядра (CPU Voltage) — от Def до 1,675 В с шагом 0,025 В.
  • Напряжение питания DIMM-слотов (DDR Voltage) — Def, +0,1, +0,2 и +0,3 В.
  • Напряжение питания AGP-слота (AGP Voltage) — Def, +0,1, +0,2 и +0,3 В
Общие замечания

Одним из главных козырей материнских плат серии Zenith компании Chaintech, в которую вошла и модель 9CJS, является их великолепная комплектация, заслуживающая отдельного упоминания:

  • фирменный пластиковый контейнер на два диска (один диск с драйверами, другой  — диск Value Pack 2002);
  • плата расширения CMC 7.1 (Chaintech Multimedia Card), имеет два порта IEEE-1394, три разъема mini-jack (Center/Bass, Sur. L/R, Alt. L/R) для подключения акустической системы (в дополнение к имеющимся на выходной панели) и оптический S/PDIF-выход;
  • панель CBox3 (которая устанавливается в трехдюймовый слот системного блока и имеет два порта USB 2.0, порт IEEE-1394 и два аудиоразъема для подключения наушников и микрофона, а также индикатор 80-го порта) с двумя дополнительными лицевыми панелями (черного и серебристого цвета);
  • пульт управления, позволяющий посредством панели CBox3 и соответствующего ПО управлять средствами мультимедиа ПК, а также осуществлять дистанционное управление Интернет-браузером;
  • традиционный набор шлейфов и кабелей, в том числе и жгутовые IDE-шлейфы Round Cable — два 80-жильных IDE-шлейфа и шлейф для подключения флоппи-дисковода.
  • довольно оригинальная универсальная отвертка с фирменной символикой компании Chaintech

Gigabyte 8KNXP rev.1.0

Чипсет
  • Intel 875P (Intel 82875P + Intel 82801ER).
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: unbuffered ECC или non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266);
  • Количество DIMM-слотов: шесть (по три на канал);
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP Pro-слот (AGP 3.0), поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.3
Дисковая подсистема
  • Возможности ICH 5R:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;

    - двухканальный SerialATA-контроллер1 с поддержкой RAID-массива уровня 0;

  • Дополнительные IDE-контроллеры:
  • - двухканальный IDE RAID-контроллер GigaRAID IT8212F (поддерживает работу до четырех IDE-устройств с интерфейсом ParallelATA (ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0, 1, 0+ 1 или JBOD);

    - двухканальный SerialATA-контроллер Silicon Image SiI3112A (поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив уровня 0 или 1)

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI
Звук
  • Шестиканальный звуковой AC’97-кодек Realtek ALC655
Контроллер ввода-вывода
  • ITE IT8712F
Дополнительные интегрированные устройства
  • IEEE-1394-контроллер TI TSB43AB23, поддерживающий работу трех портов IEEE-1394a.
Выходная панель
  • COM-порт — 2;
  • LPT-порт — 1;
  • PS/2 — 2 (мышь и клавиатура);
  • звук — 3 (линейный вход и выход и микрофон);
  • USB — 4;
  • RJ-45 — 1;
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 30,5 x 24,4 см.
  • Количество разъемов для подключения вентиляторов охлаждения — четыре (один из них неуправляемый).
  • Индикатор питания (PWR_LED) и наличия напряжения на DIMM-слотах (RAM_LED).
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор с вентилятором охлаждения (неуправляемым);
  • Цветовое обозначение разъемов передней панели (F_PANEL).
  • Дополнительные разъемы:
  • - разъем для подключения игрового порта;

    - разъем для подключения инфракрасного модуля;

    - два разъема для подключения четырех портов USB 2.0;

    - два разъема для подключения портов IEEE-1394a.

Возможности оверклокинга BIOS (AMI BIOS)
  • Частота системной шины (Clock Host Frequency) — от 100 до 400 МГц с шагом 1 МГц.
  • Частота передачи данных шины памяти (Memory Frequency) — Auto, 1,33, 1,66, 2,0 МГц.
  • Частота работы AGP/PCI (AGP/PCI/SRC Fixed) — от 66/33/100 до 96/48/145 (30 значений).
  • Напряжение процессорного ядра (CPU Voltage Control) — Normal, от 0,8375 до 1,6 В с шагом 0,025 В;
  • Напряжение питания DIMM-слотов (DIMM OverVoltage) — Normal, +0,1, +0,2 и +0,3 В.
  • Напряжение питания AGP-слота (AGP OverVoltage) — Normal, +0,1, +0,2 и +0,3 В
Общие замечания

Материнская плата Gigabyte 8KNXP выполнена с применением технологии 6-Dual, которая ранее была хорошо известна нашим читателям под именем The 6-Dual Miracle, поэтому не вдаваясь в детальное описание, ограничимся лишь перечислением ее слагаемых:

  • поддержка двух логических процессоров (Hyper-Threading);
  • поддержка двухканальной DDR SDRAM-памяти;
  • два интегрированных IDE RAID-контроллера;
  • DualBIOS;
  • система питания Dual Power System;
  • система охлаждения Dual Cooling System

Intel D875PBZ

Чипсет
  • Intel 875P (Intel 82875P + Intel 82801ER).
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: unbuffered ECC или non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x-слот (AGP 3.0) поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.3
Дисковая подсистема
  • Возможности ICH 5R:
  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI

    - двухканальный SerialATA-контроллер1 с поддержкой RAID-массива уровня 0

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI
Выходная панель
  • COM-порт — 1.
  • LPT-порт — 1.
  • PS/2 — 2 (мышь и клавиатура).
  • USB — 6.
  • RJ-45 — 1
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 29,75 x 24,4 см.
  • Количество разъемов для подключения вентиляторов охлаждения — три.
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.
  • Дополнительные разъемы:
  • - разъем для подключения двух портов USB 2.0

Возможности оверклокинга BIOS
  • Частота передачи данных шины памяти (SDRAM Frequency) — Auto, 266, 333, 400 МГц

MSI 875P Neo-FIS2R
(MS-6758 v.1.0)



Чипсет
  • Intel 875P (Intel 82875P + Intel 82801ER).
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: unbuffered ECC или non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI-слоты: пять 32-битных слотов PCI 2.3
Дисковая подсистема
  • Возможности ICH 5R:

    - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI;

    - двухканальный SerialATA-контроллер1 с поддержкой RAID-массива уровня 0;

  • Дополнительные IDE-контроллеры:
  • - IDE RAID-контроллер Promise PDC20375 (поддерживает работу двух SerialATA устройств и одного ParallelATA канала (ATA133), позволяя организовывать RAID-массивы уровня 0 и 1)

Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI
Звук
  • Шестиканальный звуковой AC’97-кодек ADI AD1980
Контроллер ввода-вывода
  • Winbond W83627HF
Дополнительные интегрированные устройства
  • IEEE-1394-контроллер VIA VT6306, поддерживающий работу трех портов IEEE-1394a
Выходная панель
  • COM-порт — 2.
  • LPT-порт — 1.
  • PS/2 — 2 (мышь и клавиатура).
  • Звук — 3 (линейный вход и выход и микрофон).
  • USB — 6.
  • RJ-45 — 1
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 30,5 x 24,4 см.
  • Количество разъемов для подключения вентиляторов охлаждения — 3
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор с вентилятором охлаждения, имеющим трехцветную подсветку с несколькими автоматически сменяющимися вариантами свечения
  • Цветовое обозначение разъемов передней панели (f_panel)
  • Дополнительные разъемы:
  • - разъемы для подключения планки В-Bracket (разъем для подключения двух портов USB 2.0 и разъем для подключения светодиодной матрицы);

    - три разъема для подключения портов IEEE-1394a

Возможности оверклокинга BIOS (AMI BIOS)
  • Частота системной шины (Adjust CPU Clock) — от 200 до 500 МГц с шагом 1 МГц (для процессора с FSB 800 МГц).
  • Частота передачи данных шины памяти (DRAM Frequency) — Auto, 266, 333, 400, 500 и 532 МГц.
  • Частота работы AGP/PCI (Adjust AGP/PCI Clock) — Auto, 66,66/33,33, 72,73/36,36 и 80/40.
  • Напряжение процессорного ядра (CPU VCore Voltage) — от Def до 2,3 В с шагом 0,025 В.
  • Напряжение питания DIMM-слотов (DDR Power Voltage) — от 2,5 до 3,3 В с шагом 0,05 В;
  • Напряжение питания AGP-слота (AGP Power Voltage) — от 1,55 до 2,1 В с шагом 0,05 В
Общие замечания

Планка расширения D-Bracket, помимо возможности задействовать два дополнительных порта USB 2.0, позволяет осуществить диагностику возможных неисправностей системы, выявляемых в процессе прохождения POST-процедур. Ход выполнения этих процедур контролируется посредством светодиодной матрицы, состоящей из четырех двухцветных светодиодов, способных светится красным или зеленым цветом, в соответствии с комбинацией индикации которых можно судить о возможных неисправностях.

Слишком близкое расположение конденсаторов блока VRM к скобе крепления процессорного кулера создает трудности при его монтаже.

Soltek SL-86SPE-L

Чипсет
  • Intel 865PE (Intel 82865PE + Intel 82801EB)
Процессорная подсистема
  • Процессорный разъем: Socket 478.
  • Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading)
  • Частота FSB: 400/533/800 МГц
Подсистема памяти
  • Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).
  • Количество DIMM-слотов: четыре (по два на канал).
  • Максимальный объем: 4 Гбайт
Слоты расширения
  • Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.
  • PCI слоты: шесть 32-битных слотов PCI 2.3
Дисковая подсистема
  • Возможности ICH5:

  • - двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA 33/66/100 или ATAPI.
    - двухканальный SerialATA-контроллер1 с поддержкой RAID-массива уровня 0;
Количество поддерживаемых USB-портов
  • Восемь портов USB 2.0
Сеть
  • 10/100-мегабитный PCI Ethernet-контроллер Realtek RTL 8100B
Звук
  • Шестиканальный звуковой AC’97-кодек Realtek ALC650
Контроллер ввода-вывода
  • Winbond W83627HF
Выходная панель
  • COM-порт — 2.
  • LPT-порт — 1
  • Игровой порт — 1
  • PS/2 — 2 (мышь и клавиатура)
  • звук — 3 (микрофон, линейный вход и выход)
  • USB — 2
  • RJ-45 — 1
Конструктивные особенности
  • Формфактор — ATX.
  • Размеры — 30,5 x 24,4 см.
  • Количество разъемов для подключения вентиляторов охлаждения — четыре.
  • Индикатор питания — LED2.
  • Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор с вентилятором.
  • Дополнительные разъемы:

  • - три разъема для подключения шести портов USB 2.0
Возможности оверклокинга BIOS (AMI BIOS)
  • Частота системной шины (CPU Clock) — от 200 до 350 МГц с шагом 1 МГц (для процессора с FSB 800 МГц)
  • Напряжение процессорного ядра (CPU Voltage Control) — Auto, от 1,1 до 1,85 В с шагом 0,025 В
  • Напряжение питания DIMM-слотов (DDR Voltage Control) — 2,5, 2,6, 2,7 и 2,8 В
  • Напряжение питания AGP-слота (AGP Voltage Control) — 1,5, 1,6, 1,7 и 1,8 В
Общие замечания

Системная плата Soltek SL-86SPE-L имеет специальное фиолетовое (violet) покрытие, при этом все слоты и разъемы платы выполнены в той же цветовой гамме.

В начало В начало

Результаты тестирования

В ходе проведенного нами тестирования были получены довольно интересные результаты, безусловно, требующие более детального рассмотрения и анализа, нежели обычно, когда полученные в ходе испытаний значения, при прочих равных условиях, практически полностью зависели от чипсета, используемого для создания той или иной системной платы. На этот раз возмутителями общего спокойствия, спутавшими все карты, стали две материнские платы, построенные на базе системной логики Intel 865PE, — ABIT IS7-G и ASUS P4P800 Deluxe. Эти системные платы продемонстрировали высочайшую производительность во всех проведенных нами тестовых испытаниях, ничуть не уступая своим более дорогим собратьям, построенным на базе элитных чипов системной логики Canterwood (Intel 875P). Данные чипы, как известно, представляют собой не что иное, как отобранные (оттестированные) кристаллы, обладающие наилучшими характеристиками (выход таких кристаллов невелик — именно этим объясняется высокая цена чипсета Intel 875P). Другие, не прошедшие жесткий отбор кристаллы идут на создание микросхем наборов системной логики Springdale (в данном случае речь, конечно же, идет о микросхемах контроллера-концентратора памяти). Использование наиболее совершенных кристаллов (имеющих наивысшую скорость распространения сигнала) дало возможность реализовать в контроллере-концентраторе памяти Intel 82875P технологию PAT (Performance Acceleration Technology), позволяющую ускорить общение с системной памятью за счет снижения задержек в контроллере памяти (или, как говорят маркетологи компании Intel, «за счет использования обходных и быстрых путей при обращении к памяти»). В связи с этим настоящей сенсацией стало появление на рынке материнской платы, построенной на чипсете Intel 865PE и способной поддерживать вышеупомянутую технологию PAT, которая здесь названа Hyper Path (что в общем-то не меняет ее сути). Речь, конечно же, идет о материнской плате ASUS P4P800 Deluxe, наделавшей много шума в компьютерных кругах. Как выяснили наши коллеги с сайта Tom’s Hardware (http://www.toms-hardware.ru/, http://www.tomshardware.com), возможность задействовать технологию PAT появилась с выходом новой версии кода BIOS (1007), причем на так называемом варианте press kit (предсерийный образец, предназначенный для прессы) поддержка технологии Hyper Path была реализована уже в BIOS версии 1006. Но подобная изобретательность технических специалистов компании ASUS недолго оставалась оригинальной, единственной и неповторимой. Так, к моменту проведения нашего тестирования представительство компании ABIT предоставило нам новый вариант «прошивки» BIOS для своей платы IS7-G, которая также дает возможность реализовать преимущества пресловутой технологии PAT для этой модели системных плат, построенной на основе чипсета Intel 865PE. Для того чтобы наглядно продемонстрировать, какие преимущества дает использование этой технологии, нами было проведено тестирование системной платы ABIT IS7-G с двумя версиями программного кода BIOS — 1.0 (без поддержки PAT) и 1.3 (с поддержкой PAT).

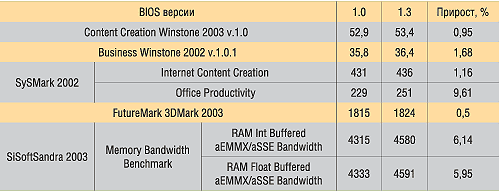

Таблица 3. Результаты тестирования материнской платы ABIT IS7-G с BIOS версий 1.0 и 1.3

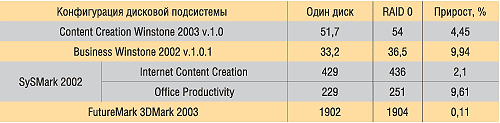

Таблица 4. Результаты тестирования материнской платы MSI 875P Neo-FIS2R с RAID 0 и одним диском

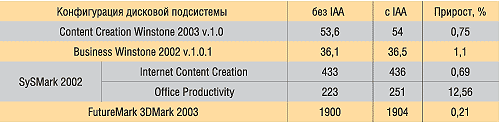

Таблица 5. Результаты тестирования материнской платы MSI 875P Neo-FIS2R с RAID 0 с установленной утилитой IAA 3.0 и без нее

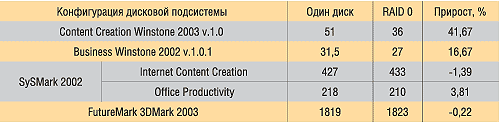

Таблица 6. Результаты тестирования материнской платы ASUS P4C800 Deluxe с RAID 0 и одним диском



Полученные результаты свидетельствуют о том, что использование новой версии прошивки BIOS, позволяющей задействовать Performance Acceleration Technology для чипсета Intel 865PE, дает выигрыш на различных приложениях от 0,5 до почти 10%. Это обусловлено в первую очередь увеличением пропускной способности шины памяти (в нашем случае примерно на 6%), что обеспечивается за счет снижения задержек (см. рис. 1 и 2).





Рис. 1. Результаты теста MemBench материнской платы ABIT IS7-G с BIOS версии 1.0

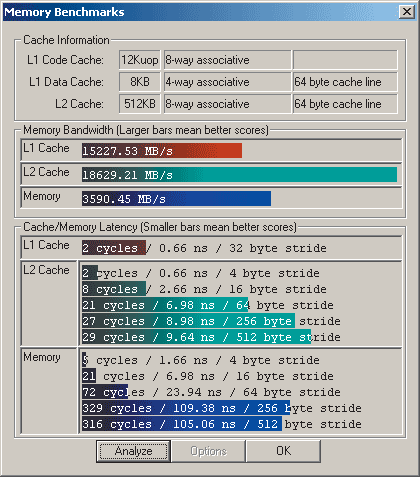

Рис. 2. Результаты теста MemBench материнской платы ABIT IS7-G с BIOS версии 1.3



Таким образом, как следует из приведенных данных, полученных нами в ходе тестирования, реализация технологии PAT (даже если схожие механизмы снижения задержек и носят другое название) при работе с памятью приносит свои, порой весьма ощутимые результаты, а слеsдовательно, в ближайшее время можно ожидать подобных новшеств и от других производителей системных плат.

Еще один нюанс тестирования, который, пожалуй, требует некоторых разъяснений,  — это использование нами в ходе тестирования возможностей RAID-контроллера микросхемы ICH 5R. Как видно из приведенных описаний испытуемых системных плат, далеко не на всех из них в качестве контроллера-концентратора ввода-вывода использован чип Intel 82801 ER (ICH 5R). У системных плат Soltek SL-86SPE-L, CANYON 9I6PEA-L и ASUS P4C800 Deluxe в качестве южного моста используется микросхема ICH 5 (Intel 82801 EB), являющаяся, так сказать, облегченным вариантом более дорогого чипа ICH 5R и лишенная интегрированного RAID-контроллера. Таким образом, тестируемые платы были поставлены в не совсем равные условия, но сделано это было вполне умышленно по ряду причин. Одной из них явилось то, что при создании конфигурации дисковой подсистемы с использованием интегрированного RAID-контроллера микросхемы Intel 82801 ER появляется возможность воспользоваться преимуществами утилиты Intel Application Accelerator, которая, к сожалению, не работает с контроллером-концентратором ввода-вывода ICH 5, как и с ICH 5R при отключенном RAID-режиме. В случае ICH 5 мы имели два варианта организации дисковой подсистемы: либо использовать один диск SATA с драйверами операционной системы, либо организовывать аналогичный RAID-массив посредством возможностей дополнительно интегрированных на плате RAID-контроллеров. Мы попытались выяснить, дает ли организация RAID-массива уровня 0 на базе возможностей RAID-контроллера микросхемы Intel 82801 ER какие-либо преимущества по сравнению с использованием одного SATA-диска. Для этого было проведено тестирование в двух соответствующих конфигурациях тестового стенда (использовалась системная плат MSI 875P Neo-FIS2R) — табл. 4.

Как следует из вышеприведенных значений, использование возможностей RAID-контроллера чипа ICH 5R дает весьма ощутимый прирост производительности. Установить, насколько велико влияние использования утилиты Intel Application Accelerator на общий прирост результатов, показанных при организации дисковой подсистемы в RAID-массив уровня 0, мы попытались путем проведения приведенной в табл. 5 серии тестов, используя ту же конфигурацию тестового стенда.

Полученные в ходе тестирования значения говорят о том, что использование утилиты Intel Application Accelerator, позволяющей ускорить загрузку приложений в оперативную память, дает свои плоды, наряду с приростом производительности, обеспечиваемым за счет ускорения дисковых операций при организации RAID-массива уровня 0 на основе возможностей RAID-контроллера микросхемы Intel 82801 ER в сравнении с однодисковой конфигурацией.

В таком случае возникает еще один вопрос: а насколько эффективным будет использование дополнительного RAID-контроллера, интегрированного на плате взамен контроллера южного моста. Именно такое решение применили разработчики системной платы ASUS P4C800 Deluxe, использовав в качестве контроллера-концентратора ввода-вывода микросхему Intel 82801EB (ICH 5) и предложив в качестве интегрированного RAID-контроллера чип Promise PDC20376 (напомним, что плата ASUS P4C800 Deluxe выполнена на чипсете Intel 875P, предусматривающем использование связки Intel 82875P + Intel 82801ER, поэтому такое решение не могло не вызвать повышенного интереса). Чтобы не мучится догадками, мы просто провели тестирование этой платы в двух конфигурациях тестового стенда: с использованием одного SATA-диска, подключенного к ICH 5, и с двумя SATA-дисками, организованными в RAID-массив уровня 0 на основе возможностей контроллера Promise PDC20376.

Результаты (табл. 6), показанные при использовании возможностей чипа Promise PDC20376, оказались просто удручающими.

Таким образом, оценив возможные пути организации дисковой подсистемы на основе SATA-дисков, предоставляемых системными платами, принявшими участие в нашем тестировании, мы приняли решение, что те модели, в которых в качестве контроллера-концентратора ввода-вывода применяется микросхема Intel 82801 ER, должны использовать преимущества интегрированного в ней RAID-контроллера и в ходе нашего тестирования.

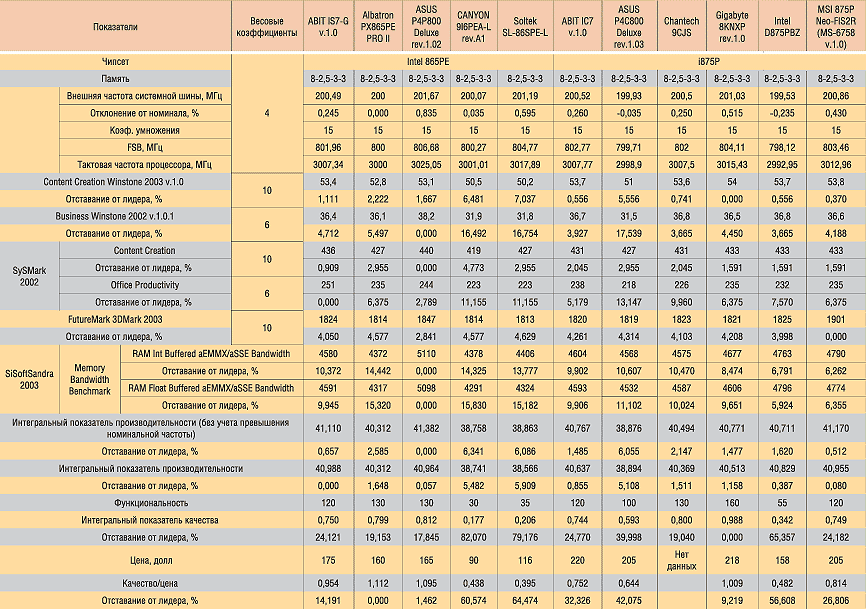

Таблица 7. Результаты тестирования

Что же касается общих итогов тестирования, результаты которого приведены в табл. 7, то здесь, как уже отмечалось ранее, не обошлось без сюрпризов (хотя и вполне ожидаемых). Так, лучший интегральный показатель производительности (без учета поправочного коэффициента) показала материнская плата ASUS P4P800 Deluxe (чипсет Intel 865PE). Эта модель продемонстрировала лучшие результаты в ходе тестов Business Winstone 2002 v.1.0.1 и Internet Content Creation из тестового пакета SySMark 2002. Но в связи с тем, что частота системной шины этой платы оказалась несколько выше номинального значения, установленного спецификацией чипсета (201,67 МГц вместо 200 МГц) и с учетом поправочного коэффициента эта модель системной платы компании ASUS все же уступила пальму первенства материнской плате IS7-G компании ABIT (которая также создана на основе набора системной логики Intel 865PE), хотя отставание просто мизерно и составляет всего 0,057%. Кстати говоря, модель ABIT IS7-G, лучший результат показала на тесте Office Productivity пакета SySMark 2002. По функциональным возможностям на этот раз не было равных системной плате Gigabyte 8KNXP rev.1.0, которая помимо этого продемонстрировала высокую производительность и стабильность, показав лучшее значение на тесте Content Creation Winstone 2003 v.1.0. В итоге интегральный показатель производительности этой платы оказался лишь немного хуже, чем у лидера (чуть более 1%), а вкупе с наивысшей оценкой за функциональность данная модель компании Gigabyte имеет самый высокий интегральный показатель качества. Отметим, что имевшиеся в нашем распоряжении системные платы по функциональным возможностям можно было бы поделить на две группы. Первая из них стала воплощением стремления производителя предоставить конечному пользователю максимальное количество интегрированных устройств. Наиболее яркими представителями этой группы являются модели Gigabyte 8KNXP rev.1.0. Вторая группа — это материнские платы, не отягощенные какими-либо дополнительными устройствами, а лишь реализующие возможности базового набора системной логики, — это своего рода каркас для создания высокопроизводительной системы. К таким решениям традиционно относятся системные платы компании Intel, и модель D875PBZ не стала здесь исключением. Еще дальше в реализации такого подхода в своих продуктах пошли компании CANYON и Soltek, создав практически «голые» варианты материнских плат CANYON 9I6PEA-L rev.A1 и Soltek SL-86SPE-L, которые имеют на своем борту лишь звуковой кодек и 100-мегабитный Ethernet-контроллер. Но в данном случае, в отличие от материнской платы компании Intel, производители явно имели целью максимально удешевить упомянутые модели. Самым спорным, на наш взгляд, решением в достижении компромисса между ценой и функциональностью стала системная плата ASUS P4C800 Deluxe rev.1.03, на которой при наличии дорогого контроллера-концентратора памяти Intel 82875P установлена упрощенная версия контроллера-концентратора ввода-вывода (ICH 5), лишенная интегрированного RAID-контроллера, но при этом на плате имеется RAID-контроллер Promise PDC20376. Это кажется еще более странным с учетом того, что вторая плата компании ASUSTeK — P4P800 Deluxe rev.1.02, основой которой стал более дешевый чипсет Intel 865PE (но при этом использована RAID-версия контроллера-концентратора ввода-вывода — ICH 5R), обладает, пожалуй, даже большей функциональностью, а при реализации технологии Hyper Path  — и более высокой производительностью при значительно меньшей цене. Самым сбалансированным решением, обладающим наилучшим соотношением производительности, функциональности и цены, по результатам проведенной нами оценки, стала материнская плата Albatron PX865PE PRO II, построенная на основе чипсета Intel 865PE (Intel 82865PE + ICH 5R).



Редакция выражает признательность компаниям, предоставившим материнские платы для проведения тестирования:

  • представительству компании ABIT (www.abit.com.tw) за предоставление материнских плат ABIT IS7-G и ABIT IC7;
  • компании Albatron Technology Co, Ltd (www.albatron.com.tw) за предоставление материнской платы Albatron PX865PE PRO II;
  • представительству компании ASUSTeK Computer, Inc. (www.asus.com.tw, www.asuscom.ru) за предоставление материнских плат ASUS P4P800 Deluxe и ASUS P4C800 Deluxe;
  • компании ASBIS (http://www.asbis.ru/) за предоставление материнской платы CANYON 9I6PEA-L;
  • компании IT Labs Ltd (тел. (095) 923-3418, 504-3508) за предоставление материнской платы Chaintech 9CJS;
  • компании Gigabyte Technology (www.gigabyte.com.tw, www.gigabyte.ru) за предоставление системной платы Gigabyte 8KNXP;
  • московскому представительству корпорации Intel за предоставление материнской платы Intel D875PBZ и процессора Intel Pentium 4 3 ГГц;
  • компании Micro-Star International (http://www.msi.com.tw/) за предоставление материнской платы 875P Neo-FIS2R (MS-6758 v.1.0);
  • компании «Солист» (www.solist.ru) за предоставление материнской платы Soltek SL-86SPE-L.

КомпьютерПресс 7'2003


Наш канал на Youtube

1999 1 2 3 4 5 6 7 8 9 10 11 12
2000 1 2 3 4 5 6 7 8 9 10 11 12
2001 1 2 3 4 5 6 7 8 9 10 11 12
2002 1 2 3 4 5 6 7 8 9 10 11 12
2003 1 2 3 4 5 6 7 8 9 10 11 12
2004 1 2 3 4 5 6 7 8 9 10 11 12
2005 1 2 3 4 5 6 7 8 9 10 11 12
2006 1 2 3 4 5 6 7 8 9 10 11 12
2007 1 2 3 4 5 6 7 8 9 10 11 12
2008 1 2 3 4 5 6 7 8 9 10 11 12
2009 1 2 3 4 5 6 7 8 9 10 11 12
2010 1 2 3 4 5 6 7 8 9 10 11 12
2011 1 2 3 4 5 6 7 8 9 10 11 12
2012 1 2 3 4 5 6 7 8 9 10 11 12
2013 1 2 3 4 5 6 7 8 9 10 11 12
Популярные статьи
КомпьютерПресс использует
