Тестирование многофункциональных LCD-мониторов с размером диагонали 17 дюймов
Измерение неравномерности яркости
Измерение времени реакции пиксела
В тестовой лаборатории «КомпьютерПресс» проведено тестирование семи многофункциональных LCD-мониторов с рабочим разрешением экрана как 1280х1024, так и 1280х768: LG FLATRON 173WA, LG FLATRON M1710A, Prestigio P170T, RoverScan Vision 171, Samsung SyncMaster 711MP, Sitronics LCD-1701 и SONY MFM-HT75W.
аше очередное тестирование впервые посвящено многофункциональным LCD-мониторам. Такие модели обладают уникальными функциями, которые превращают мониторы в универсальные устройства для отображения информации с различных источников видеосигнала. Так, все представленные модели имеют встроенный ТВ-тюнер и различные интерфейсы подключения внешних источников сигнала, таких как бытовые DVD-проигрыватели или видеомагнитофоны. Подобные модели мониторов могут в первую очередь пригодиться домашним пользователям, желающим создать у себя единый центр развлечений.
Многие догадаются, что при наличии в ПК ТВ-тюнера любой монитор можно превратить в телевизор. Правда, это решение не лишено определенных недостатков, поскольку пользователь автоматически становится привязан к ПК, который должен быть постоянно включен при просмотре. Согласитесь, при просмотре в позднее время такое решение не вполне комфортно, так как именно ночью особенно хорошо слышен шум вентиляторов ПК, что мешает просмотру. Кроме того, в отличие от традиционных дисплеев, многофункциональные мониторы оснащены пультом дистанционного управления и являются более эргономичным решением.
Для тестирования были выбраны модели с размером диагонали 17 дюймов. При этом нами не учитывалось, какое разрешение будет иметь матрица дисплея. Именно поэтому в данном тестировании представлены как традиционные мониторы с матрицей формата 5:4, так и широкоформатные мониторы с матрицей формата 16:10. Отметим что отношение сторон широкоэкранных матриц именно 16:10, а не 16:9, поэтому при просмотре DVD-фильмов, рассчитанных на широкий экран, на дисплеях все же будут присутствовать полосы сверху и снизу кадра, хотя и не очень большие.
Конечно же, при просмотре видеофильмов с DVD, широкоформатные дисплеи по сравнению с классическими смотрятся выигрышнее, так как предоставляют пользователю картинку большей площади. Более того —пользователь получает картинку большего размера на 17-дюймовом широкоформатном мониторе, чем на 19-дюймовом ЖК-мониторе стандарта 5:4. Кроме того, с точки зрения эргономики широкоэкранный формат больше соответствует естественному полю зрения человека. Да и расположить на столе такие мониторы проще, поскольку, согласно рекомендациям любого производителя, верхний край дисплея должен находиться не выше уровня глаз. Другим аргументом в пользу широкоформатных дисплеев может служить более комфортная организация рабочего пространства при работе за такими дисплеями.
В то же время при просмотре ТВ-сигнала более комфортным для пользователя будет просмотр сигнала на мониторе с матрицей формата 5:4, так как телевизионный сигнал близок к этой пропорции (формат телевизионного сигнала 4:3).
Забегая вперед, отметим, что качество телеизображения на всех представленных моделях многим пользователям может показаться не достаточно высоким. Здесь следует учитывать, что термин «качество» является весьма условным понятием. Причиной является тот факт, что разрешение мониторов значительно больше разрешения телевизионного вещания, принятого в нашей стране (740?480). Количество телевизионных строк значительно меньше числа строк, поддерживаемых монитором, а поскольку любой монитор при выводе телевизионного сигнала масштабирует изображение, то каждая точка на телевизионном экране состоит из нескольких фиксированных пикселов LCD-дисплея. Другим словами, монитор аппроксимирует изображение, вследствие чего картинка выглядит недостаточно четко, как бы немного размыто. Данное утверждение относится не только к встроенному ТВ-тюнеру, но и к другим имеющимся сегодня интерфейсам, к которым подключается бытовая электроника. Исключение, пожалуй, может составить подключенный DVD-плеер, сигнал с которого имеет чуть большее разрешение (576 линий).
В целом же можно сказать, что качество картинки при подключении телевизионного сигнала и других различных бытовых устройств зависит не только от качества ТВ-тюнера и других интерфейсов, но и от алгоритма масштабирования низкого разрешения самого монитора. Стоит помнить, что потеря качества при масштабировании всегда неизбежна.
С методикой тестирования более подробно можно ознакомиться в полном варианте статьи, представленной на нашем CD-ROM.
Технические характеристики протестированных мониторов приведены в табл. 1.
Методика тестирования
се мониторы тестировались в рабочем разрешении с частотой кадровой развертки 60 Гц и подключались по цифровому интерфейсу (при наличии такового) с максимальной глубиной цвета. Модели, в которых отсутствовал DVI-интерфейс, подключались по аналоговому кабелю. Измерения производились в затемненной комнате — во избежание влияния внешнего освещения. Кроме того, все мониторы по очереди подключались к одному и тому же ПК с одной и той же видеокартой.
При тестировании мы измеряли такие характеристики монитора, как яркость (L), равномерность яркости (
) по всему полю экрана, контраст и время реакции пиксела.
Измерение яркости
Для сравнения мониторов друг с другом по яркости (как и по всем остальным параметрам) нужно как минимум, чтобы все они были одинаково настроены.
С этой целью при проведении тестирования на всех мониторах устанавливалась одинаковая цветовая температура. Но поскольку цветовая температура зависит от установленного уровня яркости и контраста монитора, то установка того или иного значения цветовой температуры вовсе не означает, что реальная цветовая температура будет ему соответствовать. С этой целью производители мониторов вводят специальные заводские настройки яркости и контраста, при которых устанавливаемая цветовая температура должна соответствовать наблюдаемой, однако в случае изменения уровня яркости и контраста цветовая температура тоже может изменяться (причем у различных мониторов по-разному), вследствие чего мониторы окажутся уже настроенными неодинаково. В то же время максимальную яркость монитора при заводских настройках измерять нецелесообразно, ибо подобные настройки обычно обеспечивают комфортную работу (то есть такую, при которой глаза не будут напрягаться) за монитором именно в условиях незначительной внешней засветки. Если же работать за монитором приходится в комнате с ярким дневным освещением, то для создания комфорта необходимо усиливать и контраст, и яркость. В связи с этим максимальную яркость следует измерять при наивысших уровнях яркости и контраста, а для того, чтобы обеспечить при таких настройках соответствие между реальной и установленной цветовой температурой, следует производить дополнительную калибровку монитора. Поскольку сделать это на глазок невозможно, нужно использовать специальный цветокалибратор, осуществляющий подстройку по трем цветовым каналам — в целях обеспечения выбранной цветовой температуры и схемы гамма-коррекции.
Для калибровки и измерения уровня яркости на белом и черных тонах нами использовался спектрофотометр GretagMacbeth Eye-One, который отличается тем, что, помимо колориметрического измерения цветовых характеристик, в зависимости от комплектации, может использоваться для калибровки мониторов, сканеров и принтеров. В нашем случае использовался комплект Eye-One Proof, позволяющий создавать профили не только для ЭЛТ- и ЖК-мониторов, но и для сканеров, принтеров и проекторов. В спектрофотометре Eye-One используется голографическая дифракционная решетка, что позволяет производить спектральный анализ в диапазоне от 380 до 730 нм с шагом 10 нм. Работа со спектрофотометром начинается с его калибровки, заключающейся в считывании абсолютно белой точки с эталонного образца. Для этого к спектрофотометру прилагается соответствующая подставка с эталонной мишенью.
Сама калибровка довольно проста. Процесс создания профиля монитора возможен в двух режимах: простом (Easy) и расширенном (Advanced). В нашем случае использовался режим Advanced, который позволяет пользователю полностью контролировать создание профиля монитора. Процесс создания профиля возможен как с использованием предустановленного на мониторе значения цветовой температуры, так и с контролем RGB-каналов. Последний вариант является более точным и предпочтительным, то есть требуемая цветовая температура устанавливается вручную, путем регулировки каждого цветового канала в отдельности. Регулировка происходит с помощью спектрофотометра, что позволяет более точно выставить цветовую температуру. После того как будет достигнут необходимый баланс цветовых каналов, происходит считывание цветовых полей и программное обеспечение рассчитывает профиль монитора, который, напомним, настроен на заданные цветовую температуру и гамма-коррекцию.
Кроме того, при помощи спектрофотометра можно выяснить, как установленная цветовая температура отличается от реально наблюдаемой. Как показал наш опыт, почти во всех протестированных мониторах после создания профиля разница между установленной и реальной цветовой температурой практически отсутствует.
Монитор подвергался калибровке с выбором схемы гамма-коррекции Gamma 2.2 (рекомендуется для большинства мониторов, подключенных к ПК с ОС Microsoft Windows), что обеспечивало одинаковую настройку всех мониторов. Все мониторы калибровались примерно на один уровень яркости, который должен составлять 140 кд/м2. При калибровке изменению подвергались такие параметры монитора, как контраст, яркость, а также производилась ручная подстройка цветовой температуры по RGB-каналам.
На первом этапе мы измеряли яркость при указанных настройках монитора с помощью спектрофотометра GretagMacbeth Eye-One, причем измерение яркости производилось в центральной точке монитора.
На втором этапе яркость и контраст монитора устанавливались на максимум и замерялась максимальная яркость в центре монитора, соответствующая температуре 6500 К.
Помимо измерения максимальной яркости, рассчитывался также запас по яркости — как разность между яркостью для откалиброванного монитора и максимально возможной яркостью. Мы уже отмечали, что считаем данную характеристику весьма важной — прежде всего потому, что комфортная настройка монитора зависит от внешнего освещения, а кроме того, разные приложения (особенно игровые) требуют различного уровня яркости.
Измерение неравномерности яркости
Другой немаловажной характеристикой монитора является неравномерность яркости по полю экрана. Для измерения неравномерности яркости производилось измерение максимальной яркости по вышеописанной методике в девяти точках экрана. Далее определялись максимальное (Lmax) и минимальное (Lmin) значения яркости, а неравномерность рассчитывалась как отношение максимальной яркости к минимальной:
.
Чем больше разница между Lmax и Lmin, тем выше значение их отношения, поэтому данное отношение вполне может характеризовать неравномерность яркости. В идеальном варианте неравномерность должна быть равна единице, однако на практике этот показатель всегда оказывается выше.
К числовым значениям неравномерности следует относиться весьма осторожно. Известно, что чувствительность прибора значительно превосходит чувствительность человеческого глаза и что он позволяет улавливать незаметные для нас неравномерности. Нужно учитывать и нелинейную природу визуального восприятия яркости: если человеку кажется, что яркость одного объекта вдвое выше яркости другого, то физически их яркости, выраженные в канделах на квадратный метр (кд/м2), должны различаться почти в десять раз! Данный пример показывает, что неравномерность яркости на экране может быть весьма высокой, но на глаз вы этого просто не заметите.
Измерение контраста
Существуют различные методики измерения контраста, но в нашем тестировании мы воспользовались самой простой и логичной из них. Для определения контраста монитора сначала производился замер яркости в центральной точке монитора на белом фоне на откалиброванном мониторе, а потом — на черном. Контраст определялся как отношение яркости белого фона к яркости черного:
.
Измерение времени реакции пиксела
Для измерения времени реакции пиксела мы использовали фотодатчик и цифровой осциллограф BORDO 211A. Фотодатчик собран на фотодиоде Siemens BPX90 и прецизионном усилителе Analog Devices AD8604AR. Сопротивление шунта фотодиода для получения нужной чувствительности составляет 10 МОм, а питание усилителя осуществляется непосредственно от компьютера (для гашения помех от импульсного блока питания дополнительно используются LC-фильтр и компенсационный стабилизатор на микросхеме 7805).
Чтобы иметь возможность сравнивать друг с другом динамические характеристики мониторов, мы разработали собственную методику измерения времени реакции пискелов. Получаемые при этом значения времен переключения пикселов характеризуют динамические свойства монитора и, что самое главное, могут использоваться для их сравнения друг с другом. Однако было бы некорректно сопоставлять эти значения с временем реакции пиксела, заявляемым производителем монитора, поскольку речь идет об абсолютно разных методах измерения.
В нашей методике измерения (методика КП) определяется время перехода между различными полутонами серого, то есть времена всех возможных переходов между полутонами 0, 50, 100, 150, 200 и 255. Таким образом, в основу методики измерения времени реакции пиксела был положен тот же подход, что и в методике Grey-to-Grey. Важным и наиболее спорным моментом измерения является то, что при переходе с меньшего уровня на больший время нарастания фронта импульса измеряется не от 0 до 100%, а от 0 до 90%. Аналогично при переходе с большего уровня на меньший время спада фронта импульса измеряется от 100 до 10%.

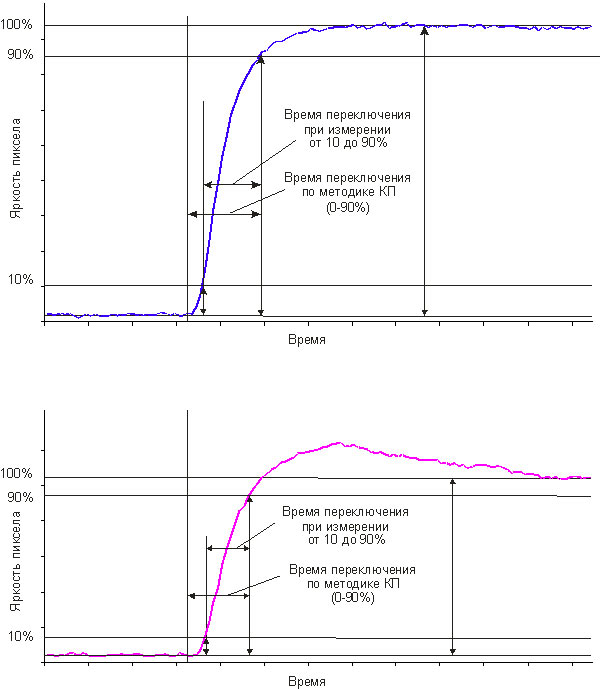

На рис. 1 приведены типичные случаи переключения пиксела с меньшего полутона на более высокий. Как нетрудно заметить по рис. 1, если измерять время нарастания фронта импульса от 10 до 90%, а время спада – от 90 до 10%, то получаемые при этом времена могут быть значительно меньше. При этом вполне может оказаться, что многие производители, измеряя время нарастания фронта импульса, меряют его именно от 10 до 90%. Поэтому мы еще раз подчеркиваем, что приводимые в статье значения времени реакции пиксела по методике КП нельзя сопоставлять с данными производителя.
Рис. 1. Измерение времени реакции пиксела по методике КП
После того как измерены все возможные переходы между различными полутонами, рассчитывается усредненное значение времени реакции пиксела. Для расчета усредненного значения мы вычисляем среднее геометрическое времен переходов между всеми полутонами. Рассчитанное таким образом значение и является временем реакции пиксела по методике КП.
Кроме расчета времени реакции пиксела по методике КП, для наглядности мы также приводим трехмерные диаграммы времени реакции пиксела для каждого монитора.
Оценка цветопередачи
Оценка цветопередачи, помимо субъективного мнения экспертов, производилась путем сравнения полученных при калибровке профилей мониторов с использованием программного обеспечения GretagMacbeth ProfileMaker Pro 5.0.0, которое позволяет сравнить полученные профили не только между собой, но и с различными цветовыми стандартами, такими как AppleRGB, AdobeRGB1998, sRGB и т.д., а также осуществляет анализ полученных данных.
Сравнение мониторов
Измерение вышеперечисленных параметров мониторов позволяет сравнивать их по отдельным характеристикам. А для интегрального сравнения мониторов основываться только на перечисленных характеристиках не корректно.
К тому же у каждой модели монитора имеются индивидуальные особенности, которые порой невозможно измерить, но в то же время нельзя не учитывать при выборе лучшего монитора. В число характеристик, не подлежащих измерению, входят функциональность монитора, дизайн, а также ряд конструктивных особенностей, которые, в конечном счете, отражаются на цене устройства. Функциональность мониторов определяется возможностями экранного меню, наличием быстрых клавиш для регулировки яркости и контрастности, возможностью одновременного подключения монитора к двум системным блокам с выбором источника сигнала, количеством поддерживаемых цветовых температур, возможностью сохранения настроек монитора в памяти и пр.
Кроме того, поскольку мы рассматриваем многофункциональные модели мониторов, то нужно проверить качество обработки сигналов с различных имеющихся в мониторе интерфейсов, убедиться в качестве принимаемого телевизионного сигнала, а также сравнить модели по наличию тех или иных функций, в первую очередь телевизионных (телетекст, функция картинка в картинке и т.д.).
Все модели подключались к одному и тому же бытовому DVD-плееру и видеомагнитофону для субъективной оценки получаемого изображения с этих источников.
Хотя все вышеуказанные характеристики монитора можно оценивать и сравнивать только субъективно, они серьезно влияют на выбор конкретной модели.
На основании измеренных нами характеристик и субъективной оценки достоинств и недостатков каждой модели мы сделали выбор лучшего монитора, а также оптимального монитора.
 |
|
Выбор редакции
аилучшим монитором, обеспечивающим хорошую цветопередачу, а также предоставляющим наибольшее число дополнительных функций и удобное управление ими, является SONY MFM-HT75W, который отмечен нами знаком «Выбор редакции». По оптимальности денежных вложений безусловный лидер — это модель Samsung SyncMaster 711MP.
|
|
Участники тестирования

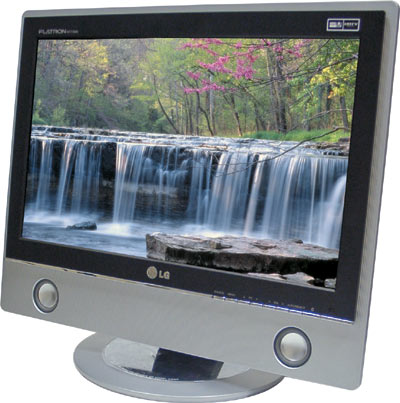

LG FLATRON M173WA
Монитор LG FLATRON M173WA позиционируются компанией-производителем как мультимедийное устройство, используемое в домашних условиях. Но универсальность монитора позволяет задействовать его в качестве телевизора. Монитор оснащен функциями форматирования изображения PIP/POP/PBP и системой объемного звука SRS WOW.
Дизайн монитора довольно привлекателен. Вокруг матрицы дисплея проходит черная окантовка, визуально увеличивающая размер дисплея. Необычно выглядят расположенные в нижней части лицевой панели динамики монитора, диффузоры которых не закрыты традиционной декоративной решеткой. Монитор выполнен из пластика двух цветов: черного и серебристого. Массивная подставка имеет традиционную для последних моделей мониторов LG округлую форму и надежно удерживает устройство. Подставка позволяет осуществлять изменение угла наклона монитора на величину от 0 до 30°. В мониторе предусмотрена возможность его закрепления на стене с помощью кронштейна стандарта VESA.
В соответствии с технической спецификацией модель LG FLATRON M173WA обладает рабочим разрешением 1280x768, контрастность ее составляет 500:1, яркость 550 кд/м2, скорость реакции пиксела матрицы — 25 мс, а углы обзора по горизонтали и по вертикали — 178°.
В мониторе использована матрица, выполненная по технологии S-IPS. Преимущества такого типа матрицы нами уже неоднократно подчеркивались — это прежде всего большие углы обзора. Отметим, что монитор с подобным типом матрицы является единственным в нашем тестировании, да и вообще на рынке сейчас практически не осталось моделей с размером диагонали 17 дюймов с S-IPS-матрицей. Подобный тип матриц вытеснили более дешевые матрицы — TN+Film, MVA и PVA. Кроме того, говорить о технологии компенсации времени отклика, в данном случае также не имеет смысла, так как производитель честно указывает время реакции пиксела — 25 мс, что свидетельствует о том, что в мониторе установлена стандартная S-IPS-матрица, использовавшаяся компанией в более ранних моделях.
Кнопки управления монитора расположены на его лицевой стороне и сгруппированы справа под матрицей дисплея. Всего предусмотрено семь клавиш управления и одна клавиша питания, обладающая индикатором состояния монитора. Функции монитора довольно обширны; помимо традиционных для LCD-мониторов настроек, доступны настройки управления телевизионным сигналом, звуком и т.д. Из множества различных функций отметим такие, как PIP (Picture-In-Picture), SRS WOW. Функция PIP способна отображать в небольшом окне видеосигнал с любого видеоисточника. Пользователь может расположить это окошко в одном из углов матрицы дисплея — поверх общей картинки. Возможен выбор размера данного окна из трех вариантов (Small/Medium/Large). Интересной особенностью является возможность отдельной настройки яркости, контраста и цвета для источника сигнала, который будет отображаться в этом окошке.
При выборе работы функции POP (Picture-On-Picture) существует возможность просматривать видео в отдельном окне, размер и положение которого заранее определено производителем. В данном случае главное окно, в котором отображается сигнал с любого источника, имеет соотношение сторон 4:3, а в оставшейся области дисплея отображается другой сигнал, также имеющий отношение сторон 4:3. Какая-либо регулировка размера окон, а также их положения в этом случае отсутствует.
Функция PBP (Picture-By-Picture) позволяет поделить экран монитора на две равные части с возможностью показа в каждой из них изображений с разных входов; при этом доступно всего два варианта отображения размера окон: Full и 4:3.
Все сделанные в меню настройки можно защитить от изменений, заблокировав его через функции меню.
Отметим, что монитор не позволяет автоматически определять, на какой из входов подан видеосигнал, поэтому пользователю придется осуществлять переключение вручную.
Устройство комплектуется удобным пультом ДУ, упрощающим настройку параметров монитора. Кроме того, пульт просто необходим при просмотре телевизионного сигнала.
На задней панели монитора предусмотрены следующие интерфейсы подключения: 15-пиновый D-Sub, цифровой интерфейс DVI-D, разъем SCART, разъем S-Video, компонентный видеовход (Component), CVBC, и Jack (PAL/SECAM). Также в мониторе имеется два аудиовхода, выход для подключения наушников и вход для подключения микрофона.
По результатам теста на определение времени переключения пиксела, монитор показал чуть большее время переключения, чем то, что указал производитель. Как видно по рис. 2, максимальное время реакции пиксела по методике КП соответствует переходу 50-150 и составляет 23,2 мс. При этом измеренное по методике КП время реакции пиксела составляет 15 мс.
Измерение яркости монитора в кд/м2 проводилось на белом фоне на откалиброванном мониторе. После калибровки параметры установки следующие: 58% уровня яркости, 92% уровня контраста, 66% уровня красного, 58% уровня зеленого и 45% уровня синего. При данных настройках достигается полное соответствие между цветовой температурой и гамма-кривой (2.2).
Монитор обладает достаточно равномерной подсветкой: так, в центре экрана при установленном уровне яркости эта величина составила 140,6 кд/м2, а самый малый уровень яркости из девяти точек — 113,9 кд/м2. Отношение между данными величинами составляет 1,2.
Максимальный уровень яркости составил 329,2 кд/м2, что немного не соответствует заявленному значению 550 кд/м2.
Уровень контраста составил для калиброванного монитора менее 100 единиц. Причина столь малого показателя, на наш взгляд, вполне очевидна. Монитор демонстрирует не очень насыщенный черный цвет, что совсем не характерно для S-IPS-матриц. Вероятнее всего, в мониторе установлены мощные лампы подсветки для достижения яркого изображения, присущего телевизору, вследствие чего монитор по умолчанию имеет настройки, при которых уровень контраста выставлен на отметку 100%. При незначительном изменении этого параметра значительно ухудшается цветопередача монитора. Кроме того, монитор по умолчанию настроен на очень холодные цвета. Цветовая температура при настройках по умолчанию приближается к цветовой температуре 10 000 К.
Все кривые составляющих цветов, а также гамма-охват монитора представлены на рис. 3.

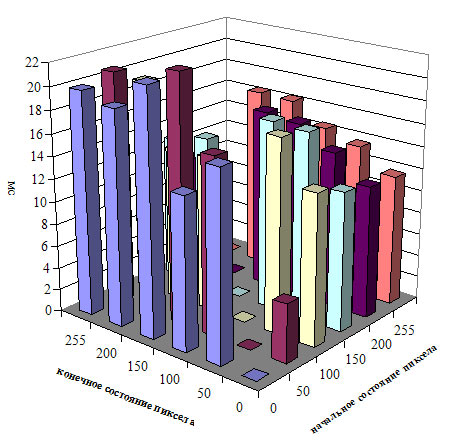

Рис. 2. Время перехода пиксела из одного состояния в другое у монитора LG FLATRON M173WA
Рис. 3. Кривые RGB и гамма-охват монитора LG FLATRON M173WA
При подключении монитора к бытовым устройствам (DVD-плеер и видеомагнитофон) качество изображения, с учетом условного понимания в данном случае слова «качество», не вызывает нареканий. Шум видеоизображения при подключении по различным интерфейсам довольно низкий. Углы обзора, как уже отмечалось, довольно широкие.

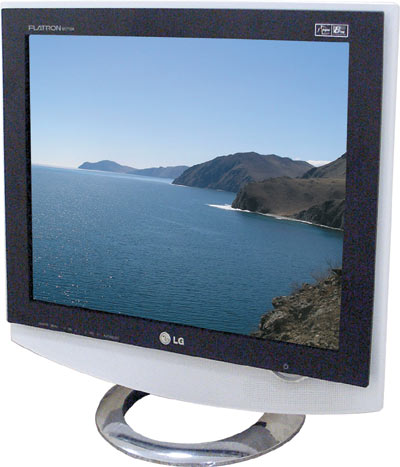

LG FLATRON M1710A
Многофункциональный LCD-монитор LG FLATRON M1710A является более упрощенной моделью по сравнению с вышеописанной моделью LG FLATRON M173WA. Тем не менее данная модель также великолепно спроектирована и представляет собой достаточно стильное устройство, которое подойдет для любого современного дома.
Корпус монитора выполнен из пластика двух цветов (черного и белого), выглядит эффектно и не занимает много места на рабочем столе.
LG FLATRON M1710A обладает экраном с размером диагонали 17 дюймов. Монитор оснащен встроенным ТВ-тюнером и имеет дополнительные интерфейсы подключения (S-Video, Composite Video) и акустические колонки мощностью 3 Вт каждая. Такое количество интерфейсов наделяет монитор широкими мультимедийными возможностями и позволяет использовать его не только как обычный монитор или телевизор, но и в качестве устройства отображения информации с различных видеоисточников.
C функциональной точки зрения монитор схож с другими, выпущенными ранее многофункциональными LCD-мониторами компании, такими как LG FLATRON M1740A и LG FLATRON M1940A, однако есть некоторые различия. Помимо того, что рассматриваемый монитор имеет другие технические параметры, в нем нет некоторых функций, которые были реализованы в вышеназванных моделях. Так, например, в мониторе LG FLATRON M1710A отсутствуют такие функции, как PIP (Picture-In-Picture), POP (Picture-On-Picture), PBP (Picture-By-Picture) и SRS WOW.
В соответствии с технической спецификацией монитор обладает рабочим разрешением 1280x1024, имеет контрастность 450:1, яркость 250 кд/м2, скорость реакции пиксела матрицы составляет у него 8 мс, а углы обзора по горизонтали и по вертикали — 160°.
Благодаря таким характеристикам монитор отлично подходит для различных приложений — от редактирования фотографий до динамичных трехмерных игр, а также для комфортного просмотра ТВ-программ и видеофильмов.
Массивная подставка имеет округлую форму и позволяет изменять угол наклона монитора на величину от –5 до 45°. Из недостатков монитора можно отметить, что при максимальном угле наклона экрана немного теряет устойчивость. Предусмотрена возможность крепления монитора к стене с помощью кронштейна стандарта VESA.
Кнопки управления расположены на лицевой стороне монитора и сгруппированы слева под матрицей дисплея. Всего предусмотрено семь клавиш управления и одна клавиша питания с индикатором состояния монитора.
Монитор обладает функцией фиксации изображения, которая используется для точной настройки наилучшего качества изображения, помогает избавиться от шумов, являющихся причиной помех и мерцания изображения.
Предусмотрены в мониторе и такие настройки, как изменение позиции по вертикали и по горизонтали, регулировка цветовой температуры (три встроенных режима цветовой температуры и одна пользовательская, при включении которой доступна регулировка цвета по отдельным цветам — красному, зеленому и синему) и регулировка резкости изображения.
Остальные функции экранного меню служат для выбора языка меню (всего предусмотрено семь языков, в том числе и русский), регулировки позиции меню как по горизонтали, так и по вертикали и т.д.
Отметим также наличие быстрых клавиш, предназначенных для быстрого вызова наиболее часто изменяемых параметров. В данном случае производитель присвоил быстрым клавишам функцию изменения ТВ-каналов и увеличения/уменьшения уровня громкости встроенных колонок. Кроме того, имеется клавиша Source для быстрого переключения между источниками видеосигналов.
Сделанные в меню настройки можно защитить от изменений, включив в меню монитора функцию защиты от детей.
На нижней грани справа находится выключатель питания с синей подсветкой, которую можно отключать из основного меню монитора.
В мониторе, как и в некоторых других новых моделях компании LG, использован чип FLATRON f-Engine. По заявлению разработчика, данный чип значительно улучшает качество жидкокристаллических мониторов. При его создании компания LG использовала технологию DAFI (Digital Adaptive Fine Image), которая не влияет на цвет, однако усиливает яркость и контрастность. Технология DAFI имеет функцию RCM (Real Color Management), позволяющую усилить яркость цветов, и функцию ACE (Adaptive Color and Contrast Enhancement), служащую для достижения большей яркости и контрастности. Данная технология идеально подходит для применения при передаче телевизионного изображения, просмотра фильмов, игр и анимации. Отметим, что при включении данного чипа через меню монитора некоторые настройки меню становятся недоступными. При проведении тестирования функция f-Engine была отключена.
На задней панели монитора расположены интерфейсы подключения: 15-пиновый D-Sub, разъем S-Video, компонентный видеовход (Component) и Jack (PAL/SECAM). Также на мониторе имеются два аудиовхода и выход для подключения наушников.
Блок питания встроенный, а описанные выше интерфейсы и замок Kensington скрыты массивной декоративной крышкой, выполненной в той же цветовой гамме, что и сам монитор.
Модель LG FLATRON M1710A поставляется в комплекте со всеми необходимыми кабелями, пультом ДУ, упрощающим настройку параметров монитора, и инструкцией пользователя.
После калибровки установленные цветовая температура и гамма монитора полностью соответствовали наблюдаемым, а уровень яркости составил у него 140,9 кд/м2. Полученные данные соответствовали настройкам, при которых уровень яркости составил 82%, уровень контраста — 50%, уровень красной составляющей — 65%, зеленой — 63% и синей — 50%.
Максимальная яркость, измеренная в центре экрана, была равна 207,9 кд/м2, что соответствует 83,2% oт заявленной в спецификации (250 кд/м2). Уровень неравномерности подсветки не превышает 1,28 единицы. Традиционно самым ярким местом дисплея является его центр, а более слабая подсветка характерна для краев. В данном случае менее ярким местом подсветки является левая нижняя часть дисплея (110,3 кд/м2).
Измеренный уровень контраста для калиброванного монитора LG FLATRON M1710A, так же как в предыдущей модели довольно мал (менее 100 единиц). Причина все та же — не очень насыщенный черный цвет. Но в отличие от модели LG FLATRON M173WA, в LG FLATRON M1710A использована матрица, выполненная по технологии TN+Film, для которых характерно отображение скорее темно-серого цвета вместо черного.
Как видно по рис. 4, максимальное время реакции пиксела по методике КП соответствует переходу 0-200 и составляет 23,8 мс. При этом измеренное по методике КП время реакции пиксела составляет 11,5 мс.

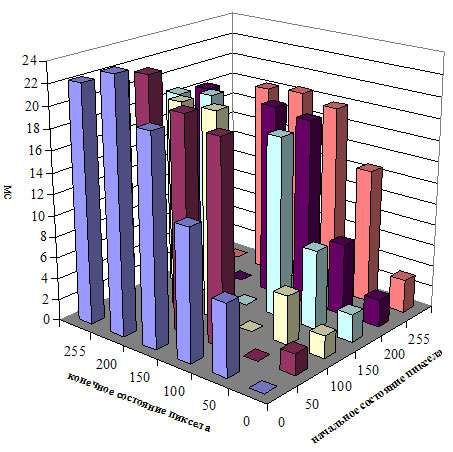

Рис. 4. Время перехода пиксела из одного состояния в другое у монитора LG FLATRON M1710A

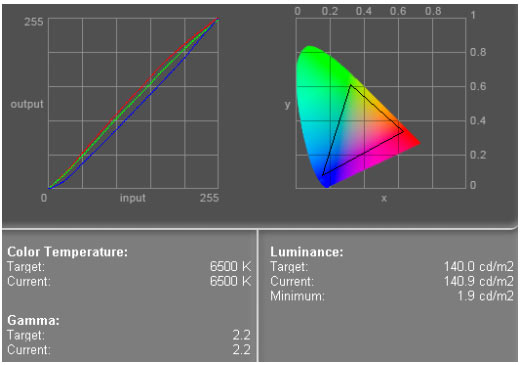

Рис. 5. Кривые RGB и гамма-охват монитора LG FLATRON M1710A
В отличие от вышеописанной модели, монитор LG FLATRON M1710A при подключении к бытовым устройствам обеспечивает менее качественную картинку. Так, например, наблюдается шум видеоизображения при подключении по композитному входу. Аналогичный недостаток характерен и для ТВ-тюнера. На картинке, получаемой с DVD-плеера, присутствовал небольшой яркостной шум.

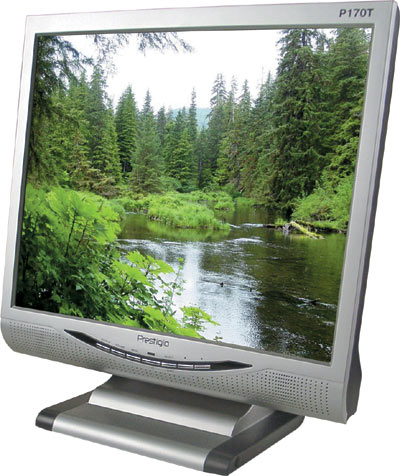

Prestigio P170T
Монитор Prestigio P170T имеет элегантный серебристый корпус, и только его задняя панель выполнена в черном цвете. Серебристая подставка монитора является съемной и крепится к его ножке при помощи специального винта. Подставка позволяет осуществлять только наклон матрицы дисплея — никакие другие регулировки конструкцией подставки не предусмотрены.
Компанией-производителем Prestigio P170T позиционируется как LCD-телевизор, а также как монитор, способный справиться с графическими, игровыми, офисными и мультимедийными приложениями.
Традиционно для мониторов этой компании в Prestigio P170T использована матрица производства Samsung, выполненная по технологии TN+Film.
Монитор имеет две встроенные колонки мощностью по 2 Вт, расположенные на лицевой панели под матрицей. Кнопки настройки и вызова экранного меню находятся также на лицевой панели в нижней ее части. Предусмотрено шесть кнопок управления и кнопка включения/выключения питания монитора. Такое количество кнопок оптимально удобно при работе с монитором и позволяет осуществлять все традиционные настройки «в одно касание». Так, некоторые клавиши выполняют быстрые функции увеличения или уменьшения уровня громкости встроенных динамиков, а также быстрой автонастройки монитора и переключения источников видеосигнала.
Экранное меню включает управление традиционными настройками монитора: установкой размеров и положения изображения на экране, настройкой цвета, контрастности и яркости изображения, выбора языка экранного меню, регулировкой позиции меню по горизонтали и по вертикали и т.д.
На задней панели монитора расположены разъемы D-Sub для подключения аналогового видеокабеля, разъем раздельного видеосигнала (S-Video), разъем композитного видеосигнала (Composite video), разъем для сигнала с антенны или сигнала кабельного телевидения и шнура питания, а также штекеры подключения источника звука для встроенных колонок. Цифровой интерфейс Prestigio P170T не поддерживает. На задней панели монитора имеется крепление VESA (75?75 мм), позволяющее монтировать устройство на стену.
После калибровки установленные цветовая температура и гамма монитора полностью соответствовали наблюдаемым, а уровень яркости составил у него 140,1 кд/м2. Полученные данные соответствовали настройкам, при которых уровень яркости составил 62%, уровень контраста — 78%, уровень красной составляющей — 82%, зеленой — 65% и синей — 63%.
Максимальная яркость, измеренная в центре экрана, равнялась 195,4 кд/м2, что соответствует 83,5% oт заявленной в спецификации (300 кд/м2). Уровень неравномерности подсветки не превышает 1,3 единицы. Традиционно самым ярким местом дисплея является его центр, а наименее яркое место подсветки — правая верхняя и нижняя части дисплея (105,7 кд/м2).
Измеренный уровень контраста для калиброванного монитора Prestigio P170T равнялся 155,7.
Как видно по рис. 6, максимальное время реакции пиксела по методике КП соответствует переходу 0-255 и составляет 25,3 мс. При этом измеренное по методике КП время реакции пиксела составляет 8,8 мс.

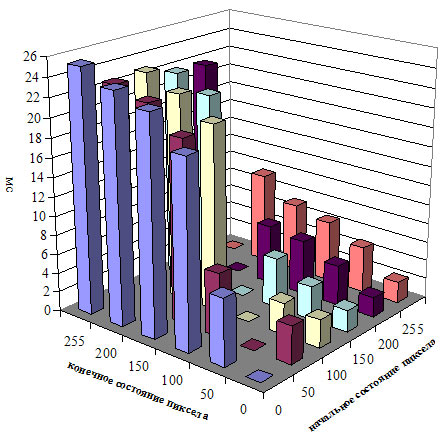

Рис. 6. Время перехода пиксела из одного состояния в другое у монитора Prestigio P170T
Рис. 7. Кривые RGB и гамма-охват монитора Prestigio P170T
На рис. 7 отображены RGB-кривые монитора Prestigio P170T, его гамма-охват, цветовая температура, минимальный уровень яркости на черном поле, а также желаемые уровни яркости и гаммы. Как видно из этого рисунка, монитор имеет не слишком правильные RGB-кривые, с небольшими завалами. В остальном такие параметры, как уровень яркости, контраст, показатели которых вполне характерны для TN-матриц, не вызывают нареканий. Монитор имеет условно равномерную подсветку и горизонтальные углы, вполне достаточные для работы и просмотра видеофильмов.
Из замеченных недостатков упомянем отсутствие поддержки функции телетекста. В целом же Prestigio P170T является удобным и современным устройством.

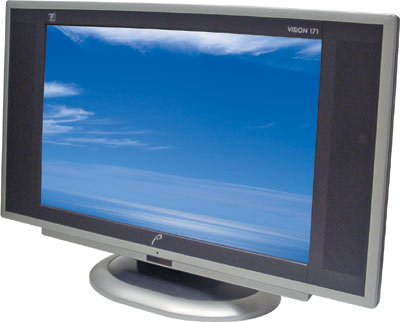

RoverScan Vision 171
Внешний вид российского монитора RoverScan Vision 171 очень стильный. В дизайне в первую очередь привлекают серебристо-черный корпус и полукруглая подставка. Правда, последняя позволяет лишь изменять наклон дисплея.
Компания-производитель позиционирует модель RoverScan Vision 171, как современное устройство, способное прекрасно вписаться в интерьер любого помещения — как рабочего кабинета, так и кухни.
В соответствии с технической спецификацией модель RoverScan Vision 171 обладает рабочим разрешением 1280x768, контрастность его составляет 400:1, яркость 400 кд/м2, скорость реакции пиксела матрицы — 25 мс, а углы обзора по горизонтали и по вертикали — 160°.
Значительным плюсом монитора является возможность использования широкоэкранного режима 16:10, который практически идеально подходит для просмотра DVD-фильмов. Впрочем, это обстоятельство мы отмечали еще в самом начале статьи.
Отметим, и звуковую систему монитора, которая предусматривает регулировку тембра высоких и низких частот.
Удобной особенностью данной модели можно считать поддержку функции «картинка в картинке», позволяющую наблюдать изображение с видеоисточника при работе с ПК.
Комфортное управление Vision 171 обеспечивается за счет входящего в комплект поставки пульта ДУ. Кроме того, на корпусе имеются соответствующие дублирующие кнопки. Кнопки настройки расположены на верхнем торце RoverScan Vision 171.
На задней панели помимо защелки для замка Kensington и крепежных отверстий под кронштейн стандарта VESA расположены разъем для подключения к электросети, 15-пиновый разъем D-Sub, цифровой вход DVI-D, компонентный видеовход, композитный видеовход, S-Video и вход для подключения ТВ-антенны.
Из достоинств монитора отметим, что высокочастотный блок со всей обвязкой (ТВ-тюнер), выполненный на отдельной печатной плате, является съемным, что в случае выхода ТВ-тюнера из строя позволяет заменить его без особых проблем.
В комплект поставки входят: провод питания, кабель VGA, пульт ДУ, руководство и установочный компакт-диск с драйверами.
После калибровки установленные цветовая температура и гамма монитора полностью соответствовали наблюдаемым, а уровень яркости составил у него 140,7 кд/м2. Полученные данные соответствовали настройкам, при которых уровень яркости составляет 42%, уровень контраста — 80%, уровень красной составляющей — 62%, зеленой — 72% и синей — 08%.
Максимальная яркость, измеренная в центре экрана, была равна 201,2 кд/м2, что соответствует 50,5% от заявленной в спецификации (400 кд/м2). Уровень неравномерности подсветки не превышает 1,08 единицы. Самое яркое место — традиционно центр экрана, а менее ярким местом подсветки является левая нижняя часть дисплея (129,7 кд/м2).
Измеренный уровень контраста для калиброванного монитора RoverScan Vision 171 составил 201 единицу. В мониторе использована достаточно медленная MVA-матрица, причем опытный пользователь заметит это невооруженным глазом.
Как видно по рис. 8, максимальное время реакции пиксела по методике КП соответствует переходу 0-50 и составляет 79,8 мс. При этом измеренное по методике КП время реакции пиксела равно 25 мс.

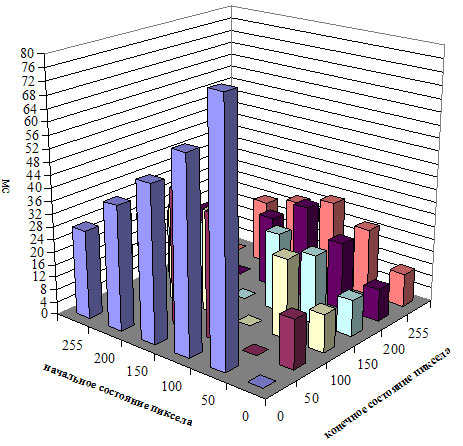

Рис. 8. Время перехода пиксела из одного состояния в другое у монитора RoverScan Vision 171
Рис. 9. Кривые RGB и гамма-охват монитора RoverScan Vision 171
По нашему мнению, качество телевизионного изображения у данной модели находится на весьма высоком уровне для изделий такого типа. Так, картинка вполне сносно выглядит и с других источников сигнала.

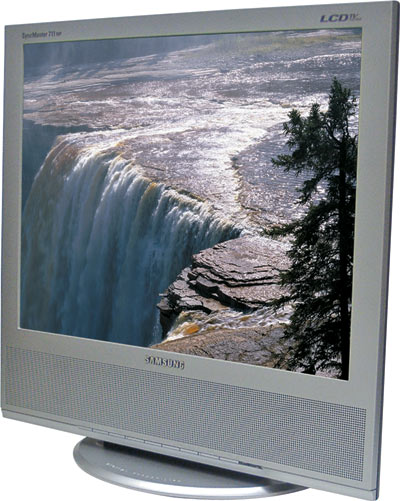

Samsung SyncMaster 711MP
Монитор SAMSUNG SyncMaster 711MP выполнен в пластиковом корпусе, сочетающем серебристый и черный цвет. Серая металлическая подставка монитора, имеющая овальную форму, допускает наклон матрицы экрана только в одной плоскости. Из недостатков можно отметить, что при максимальном угле наклона экрана монитор немного теряет устойчивость. В мониторе предусмотрена возможность закрепления его на стене с помощью кронштейна стандарта VESA. При креплении на стену подставка монитора не снимается, а складывается в плоскости, параллельной самому дисплею.
На лицевой панели монитора, в нижней ее части, расположены сразу девять кнопок управления, в том числе клавиша включения/выключения питания. Шесть клавиш служат для навигации по меню и выхода из него, для подтверждения сделанных изменений и т.д. Две из этих шести клавиш, если пользователь не находится в меню, также используются для вызова наиболее часто используемых функций, таких как изменение уровня громкости встроенных динамиков. Сами динамики расположены на лицевой панели под декоративной решеткой. Еще одна клавиша служит для быстрого переключения источников видеосигнала (Source), а последняя — для быстрого переключения встроенных оптимальных настроек уровня яркости и контраста для работы с текстами, в Интернете, для просмотра видеофильмов и т.д.
У монитора предусмотрены следующие настройки: изменение позиции по вертикали, изменение позиции по горизонтали, восстановление конфигурации, восстановление цвета, регулировка цветовой температуры. Кроме того, допускается индивидуальная регулировка настройки цветов по отдельным цветам — красному, зеленому и синему, а также регулировка резкости изображения. Остальные функции экранного меню: выбор языка экранного меню, регулировка непрозрачности фона меню экрана, позиции меню как по горизонтали, так и по вертикали, а также автоматическое исчезновение меню с экрана, если в течение определенного времени не было произведено никаких изменений настроек.
Встроенный ТВ-тюнер поддерживает форматы вещания PAL и SECAM. К сожалению, не поддерживаются такие функции, как Picture-In-Picture (PIP) и функция телетекста.
В соответствии с технической спецификацией модель SAMSUNG SyncMaster 711MP обладает рабочим разрешением 1280x1024, контрастность у нее составляет 700:1, яркость — 300 кд/м2, скорость реакции пиксела матрицы — 8 мс, а углы обзора по горизонтали и по вертикали — 150/120° соответственно.
SAMSUNG SyncMaster 711MP имеет матрицу, изготовленную по технологии TN, что во многом определяет как его достоинства, так и недостатки. Главное преимущество — малое время отклика. К недостаткам относится узкий динамический диапазон яркостей, а также инверсия цветовых оттенков при обзоре с острых углов. Следует отметить, что качество отображения здесь все же выше, чем у TN-матриц более ранних версий.
После калибровки установленные цветовая температура и гамма монитора полностью соответствовали наблюдаемым, а уровень яркости составил у него 141,8 кд/м2. Полученные данные соответствовали настройкам, при которых уровень яркости составил 68%, уровень контраста — 50%, уровень красной составляющей — 56%, зеленой — 48% и синей — 37%.
Максимальная яркость, измеренная в центре экрана, была равна 250,1 кд/м2, что соответствует 83,4% oт заявленной в спецификации (300 кд/м2). Уровень неравномерности подсветки не превышает 1,3 единицы. Традиционно самым ярким местом дисплея является его центр, тогда как более слабая подсветка характерна для краев. В данном случае менее ярким местом подсветки является левая центральная часть дисплея.
Измеренный уровень контраста для калиброванного монитора SAMSUNG SyncMaster 711MP равнялся 236.
Как видно по рис. 9, максимальное время реакции пиксела по методике КП соответствует переходу 0-255 и составляет 24,1 мс. При этом измеренное по методике КП время реакции пиксела было равно 8,8 мс.

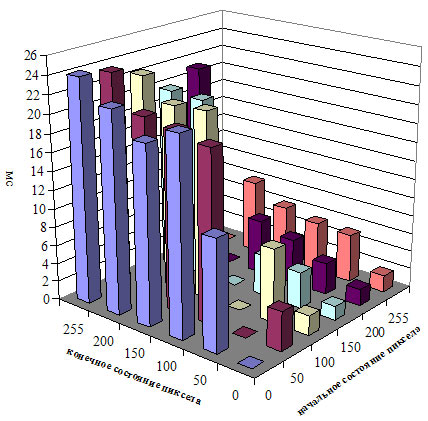

Рис. 10. Время перехода пиксела из одного состояния в другое у монитора Samsung SyncMaster 711MP
Рис. 11. Кривые RGB и гамма-охват монитора Samsung SyncMaster 711MP
При подключении монитора к бытовым устройствам (DVD-плеер и видеомагнитофон) качество изображения, с учетом условного понимания в данном случае слова «качество», не вызывало нареканий. Шум видеоизображения при подключении по различным интерфейсам был довольно низким. А вот углы обзора не столь широкие, как бы хотелось.

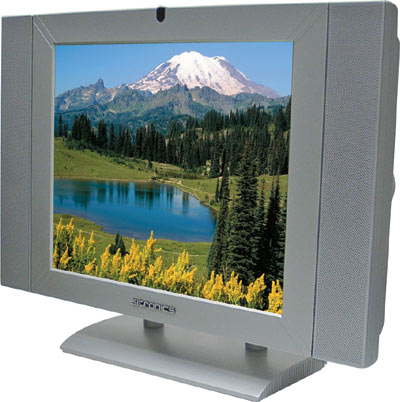

Sitronics LCD-1701
Предоставленный на тестирование телевизор Sitronics LCD-1701 является, можно так сказать, самой «загадочной» моделью. Дело в том, что производитель не заявляет для этой модели одни из важнейших характеристик в области ЖК-технологии, такие как максимальная яркость, контраст, время реакции пиксела и поддерживаемые частоты кадровой развертки, а лишь указывает поддерживаемое разрешение матрицы и ее горизонтальные углы обзора.
Несколько слов о дизайне монитора. Корпус Sitronics LCD-1701 целиком выполнен из пластика серого цвета. Подставка монитора, также пластиковая, позволяет осуществлять наклон дисплея только в одной плоскости.
Клавиши управления монитором расположены на верхнем торце устройства, аналогично вышеописанной модели RoverScan Vision 171. Управление функциями монитора также возможно при помощи пульта ДУ, который входит в комплект поставки.
Встроенный ТВ-тюнер поддерживает форматы вещания PAL и SECAM. Функция Picture-In-Picture (PIP) и функция телетекста не поддерживаются.
На задней панели монитора имеются следующие интерфейсы подключения: 15-пиновый разъем D-Sub, цифровой вход DVI-D, компонентный видеовход (Cr/Cb/Y), композитный видеовход, композитный видеовыход, два входных разъема RCA под источник аудиозвука, два разъема RCA на выход под источник аудиозвука, SCART, S-Video и вход для подключения ТВ-антенны. На задней панели также находятся крепежные отверстия под кронштейн стандарта VESA. Отметим, что высокочастотный блок со всей обвязкой (ТВ-тюнер) выполнен на отдельной печатной плате и является съемным. Преимущества такого решения очевидны — в случае выхода ТВ-тюнера из строя его можно заменить без особых проблем.
В процессе тестирования выяснилось, что модель оснащена традиционной для 17-дюймовых мониторов матрицей с разрешением 1280?1024, в то время как производитель заявляет значение 1024x768. Согласитесь, что это производит несколько странное впечатление. Кроме того, в своем «родном» разрешении монитор Sitronics LCD-1701 отказывался корректно работать, вследствие чего нам не удалось провести тесты на время реакции пиксела, поскольку матрица дисплея корректно работает с меньшим разрешением 1024x768 в режиме аппроксимации.
Сделать калибровку, произвести измерения максимально возможной яркости и контраста монитора нам все же удалось, как и оценить на устройство с чисто субъективной точки зрения. Проверили мы монитор и в работе с внешними бытовыми устройствами.
После калибровки уровень яркости Sitronics LCD-1701 составил 139,7 кд/м2 (рис.12). Полученные данные соответствовали настройкам, при которых уровень яркости составил 64%, уровень контраста — 64%. Уровень RGB-каналов регулируется покоординатно (0-255). Такой подход в настройке цветовой температуры использует в своих мониторах компания SONY. Уровень красной составляющей составил 138, уровень зеленой составляющей — 126, а синей — 110.
Максимальная яркость, измеренная в центре экрана, равнялась 249,9 кд/м2. Измеренный уровень контраста составил для калиброванного монитора Sitronics LCD-1701 менее 100 единиц, поскольку яркость на черном фоне намного превышает единицу.

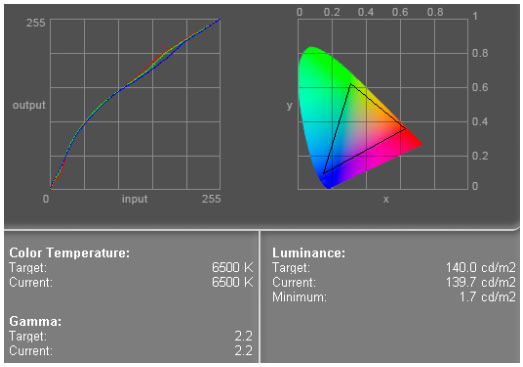

Рис. 12. Кривые RGB и гамма-охват монитора Sitronics LCD-1701
Из рис. 12 видно, что монитор Sitronics LCD-1701 имеет все три RGB-кривые с небольшими завалами в светлые тона. Тем не менее цветовой охват монитора вполне удовлетворителен и полностью соответствует стандарту sRGB. По цветовому охвату особенно хорошо заметно, что монитор очень неплохо отображает проблемный зеленый цвет.
При подключении к бытовым устройствам Sitronics LCD-1701 обеспечивает менее качественную картинку по сравнению с другими представленными на тестирование моделями. Наблюдается яркостный шум видеоизображения при подключении по антенному и композитному входам.

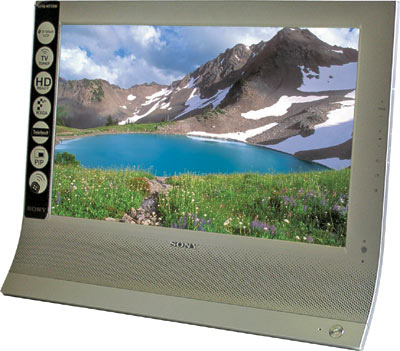

SONY MFM-HT75W
Монитор SONY MFM-HT75W позволяет не только просматривать источник сигнала с ПК, но и ТВ-программы — благодаря наличию встроенного ТВ-тюнера и динамиков. Устройство также оснащено дополнительными интерфейсами, обеспечивающими подключение нескольких компьютерных и аудио/видеоустройств, таких как видеокамеры, видеомагнитофоны, бытовые DVD-проигрыватели и т.д.
Монитор имеет дизайн, характерный для ряда новых моделей SONY. Отличительным признаком этого дизайна является идущий от основания дисплея изгиб, в который встроены две колонки мощностью по 3 Вт. Имеется также встроенный сабвуфер мощностью 5 Вт. Монитор оснащен широкоугольной системой объемного звучания SRS WOW.
Встроенный ТВ-тюнер поддерживает следующие форматы вещания: NTSC, PAL и SECAM. Поддерживается и функция Picture-In-Picture (PIP), что позволяет просматривать телепрограммы непосредственно в процессе работы. Кроме того, поддерживается функция телетекста.
Для удобства работы SONY MFM-HT75W комплектуется пультом дистанционного управления.
В мониторе традиционно использована технология X-black (глянцевое покрытие матрицы), которая обеспечивает высокий контраст и более реалистичные цвета изображения. Негативная сторона применения данной технологии — бликование, а также отражение всего того, что находится перед дисплеем.
Для различных режимов работы у SONY MFM-HT75W предусмотрено несколько предустановленных режимов.
На задней панели монитора находятся разъем для подключения антенны, разъемы аудио/видео RCA, S-Video, разъем для подключения наушников, DVI- и D-Sub-разъемы. У монитора имеется небольшая съемная задняя крышка, закрывающая компьютерные и аудиоинтерфейсы, а также подключенные к ним кабели. Такое решение делает заднюю панель более аккуратной.
После калибровки уровень яркости SONY MFM-HT75W составил 140,9 кд/м2. Установленные цветовая температура и гамма полностью соответствуют наблюдаемым значениям. Приведенные данные соответствуют настройкам, при которых уровень задней подсветки составил 62%, яркости — 50%, уровень контраста — 70%. Уровень RGB-каналов традиционно регулируется покоординатно (0-255), причем уровень зеленой составляющей заблокирован на отметке 127. Уровень красной составляющей составил 128, а уровень синей составляющей — 115. В целом можно сказать, что после калибровки MFM-HT75W демонстрирует прекрасную цветопередачу. Этот показатель SONY MFM-HT75W является одним из лучших из представленных моделей.
Максимальная яркость, измеренная в центре экрана, равнялась 327,9 кд/м2, что соответствует 72,9% от заявленного в спецификации значения (450 кд/м2). Наблюдаемая максимальная яркость хотя и не дотягивает до заявленного значения, но, тем не менее, является поистине рекордной. Впрочем, высокие показатели яркости характерны для многих LCD-телевизоров.
Измеренный уровень контраста для калиброванного монитора SONY MFM-HT75W составил 347.
В мониторе использована MVA-матрица. Максимальное время реакции пиксела по методике КП соответствует переходу 0-100 и составляет 35,2 мс. При этом измеренное по методике КП время реакции пиксела равняется 12,6 мс (рис.13). Конечно, времени отклика SONY MFM-HT75W в некоторых приложениях, таких как игры, будет явно недостаточно. Но такое положение дел свойственно большинству моделей, построенных на MVA-матрицах. В пользу данного монитора говорит тот факт, что в моделях предыдущего поколения параметр времени реакции пиксела был еще более длительным.

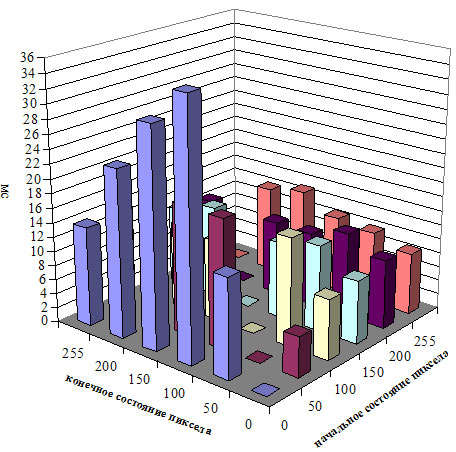

Рис. 13. Время перехода пиксела из одного состояния в другое у монитора SONY MFM-HT75W
Рис. 14. Кривые RGB и гамма-охват монитора SONY MFM-HT75W
Из рис. 14 видно, что данный монитор имеет сбалансированные RGB-кривые с небольшими завалами и демонстрирует цветовой охват, соответствующий стандарту sRGB. В остальном качество цветопередачи нареканий не вызывает.
При подключении монитора к бытовым устройствам качество изображения, на наш взгляд, было лучшим среди представленных на тестирование аналогичных моделей. Шум видеоизображения был довольно низким, да и углы обзора достаточно широкие. При подключении к различным источникам качество картинки было весьма хорошим.
В целом можно сказать, что компании удалось довольно удачно скомбинировать функции монитора и телевизора.
Редакция выражает признательность компаниям, предоставившим мониторы для тестирования:
|
