Системные платы для процессоров семейства Intel Core 2 Duo

Сергей Пахомов

Intel D975XBX

   Конструктивные особенности

   Функциональные возможности

   Возможности настройки средствами BIOS

   Программные возможности настройки

   «Подводные камни»

   Выводы

Gigabyte GA-965P-DQ6

   Конструктивные особенности

   Функциональные возможности

   Возможности настройки средствами BIOS

   Программные возможности настройки

   Выводы

Foxconn P9657AA-8EKRS2H

   Конструктивные особенности

   Функциональные возможности

   Возможности настройки средствами BIOS

   Программные возможности настройки



Еще задолго до официального релиза нового семейства процессоров Intel Core 2 Duo практически все производители материнских плат анонсировали свои новые платы на основе чипсетов Intel 975X Express и Intel P965 Express с поддержкой новых процессоров Intel. Компании Intel, Gigabyte и Foxconn одними из первых представили на российском рынке свои новинки — их особенности мы и рассмотрим в этой статье.

Intel D975XBX

Системная плата Intel D975XBX с формфактором ATX основана на чипсете Intel 975X Express и является сегодня топовой моделью плат для настольных ПК компании Intel. Ее отличительная особенность заключается в том, что она поддерживает процессоры семейства Intel Core 2 Duo (Conroe).

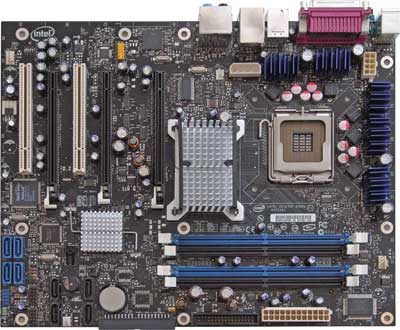

Intel D975XBX

Плата Intel D975XBX ориентирована на создание высокопроизводительных игровых ПК и графических станций. Конечно же, несмотря на возможность поддержки семейства процессоров Intel Pentium D, сбалансированным можно считать использование этой системной платы в сочетании с топовыми моделями процессоров семейства Intel Core 2 Duo.

Прежде чем перейти к рассмотрению всех функциональных возможностей платы Intel D975XBX, остановимся на ее конструктивных особенностях.

Конструктивные особенности

Первое, что бросается в глаза, — это пассивная, а значит, и абсолютно бесшумная система охлаждения на основе радиаторов. Радиаторами накрыты северный и южный мосты чипсета, а также полевые транзисторы импульсного стабилизатора напряжения питания процессора. В плате Intel D975XBX применен пятиканальный импульсный стабилизатор напряжения питания процессора, причем в каждом канале используется по четыре полевых транзистора (MOSFET-транзисторы). Соответственно используется и пять радиаторов, каждый из которых охлаждает по четыре полевых транзистора.

Для подключения вентилятора кулера процессора на плате предусмотрен четырехконтактный разъем, к которому можно подключать как трехконтактные, так и четырехконтактные вентиляторы. При подключении трехконтактного вентилятора обеспечивается управление скоростью вращения вентилятора по напряжению, а при использовании четырехконтактного вентилятора для управления скоростью вращения применяется широтно-импульсная модуляция напряжения (PWM). Для контроля скорости вращения вентилятора, а также для контроля напряжений питания используется микросхема SMSC EMC6D103, которая представляет собой контроллер вентилятора с высокочастотным PWM-модулятором и функциями мониторинга напряжений питания (Fan Control Device with High Frequency PWM Support and Hardware Monitoring Features). Отметим, что данный контроллер способен управлять скоростью вращения вентиляторов за счет изменения скважности управляющих импульсов в зависимости от температуры процессора, однако не в состоянии реализовывать управление вентилятором по напряжению. Фактически это означает, что с данной платой целесообразно использовать только четырехконтактные кулеры, поддерживающие PWM-управление. Использование трехконтактных кулеров возможно, однако в этом случае они будут всегда вращаться на максимальной скорости, соответствующей напряжению 12 В.

Помимо четырехконтактного разъема для подключения кулера процессора, на плате Intel D975XBX имеются три дополнительных (два трехконтактных и один четырехконтактный) разъема для подключения вентиляторов.

Функциональные возможности

Теперь перейдем к более детальному рассмотрению функциональных возможностей платы Intel D975XBX.

Как уже отмечалось, плата основана на чипсете Intel 975X Express, который считается флагманской моделью чипсета для семейства процессоров Intel Core 2 Duo. На данной плате реализованы практически все функциональные возможности указанного чипсета. Так, контроллер памяти чипсета Intel 975X Express поддерживает память DDR2-800 в двухканальном режиме, а шина памяти имеет пропускную способность 10,7 Гбайт/с, что делает ее сбалансированной с пропускной способностью процессорной шины.

Всего поддерживается до 8 Гбайт памяти, причем предусмотрена поддержка памяти с ECC. Кроме того, в контроллере памяти реализована технология оптимизации производительности памяти (Intel PAT). Для совместимости с процессорами Intel Pentium 4 и Intel Pentium D частота FSB может составлять как 800, так и 1066 МГц.

Особенность платы заключается в наличии трех слотов с интерфейсом PCI Express x16. Первый из них предназначен для установки видеокарты и работает в режиме PCI Express x16, а второй может использоваться для карт расширения с интерфейсом PCI Express x8 или для установки второй видеокарты при использовании режима CrossFire. В этом случае оба слота PCI Express x16 работают по схеме PCI Express x8 плюс PCI Express x8. Третий слот PCI Express x16 предназначен для установки плат расширения и работает в режиме PCI Express x4. Первые две шины PCI Express x16 соединены с северным мостом чипсета (MCH), а третья — с южным мостом чипсета.

Кроме трех слотов с интерфейсом PCI Express x16, на плате имеется два стандартных слота PCI 2.2.

Для установки жестких дисков на плате предусмотрен четырехканальный SATA II RAID-контроллер, интегрированный в южный мост ICH7R, с поддержкой уровней RAID-массива 0, 1, 0+1 и 5 и фирменной технологии Intel Matrix Storage. Кроме того, на плате интегрирован дополнительный четырехканальный SATA II RAID-контроллер Silicon Image Sil3114, который также поддерживает создание RAID-массивов уровней 0, 1, 0+1 и 5.

Для подключения оптического привода служит одноканальный IDE-контроллер.

Для подключения USB-устройств на плате имеется восемь портов USB 2.0, четыре из которых выведены на заднюю панель материнской платы, а для подключения остальных на плате установлены специальные разъемы. Кроме того, существуют два порта IEEE-1394: один выведен на заднюю панель материнской платы, а для подключения второго на плате предусмотрен соответствующий разъем. К тому же на задней панели платы имеются последовательный и параллельный порты.

Коммуникационные возможности платы обеспечиваются наличием на ней интегрированного гигабитного сетевого контроллера на основе чипа Intel 82573E/82573L.

И наконец, последняя функциональная особенность материнской платы Intel D975XBX — наличие интегрированного звукового контроллера HDA формата 7.1 на основе кодека Sigmatel 9221. В дополнение к шести аудиоразъемам для подключения колонок и микрофона предусмотрены оптический и коаксиальный выходы S/PDIF.

Возможности настройки средствами BIOS

По традиции платы компании Intel предлагают минимальные возможности настройки средствами BIOS. В этом плане платы Intel в большей степени ориентированы на корпоративный сектор, нежели на конечного пользователя и на рынок Do It By Yourself («сделай сам»). Дело в том, что платы, ориентированные на розничную продажу, традиционно обеспечивают широкий ассортимент возможностей по настройке и средствами BIOS, и программными средствами с использованием фирменных утилит. И не столь важно, нужно это кому-нибудь или нет. Таковы правила игры: чем больше на плате всяких «фишек», тем проще ее продать. В этом плане платы компании Intel абсолютно не соответствуют устоявшимся традициям.

Плата Intel D975XBX в каком-то смысле нетипична для Intel, поскольку предполагает достаточно гибкие средства для разгона.

Так, частоту FSB можно выбирать только из предустановленных значений — 533, 800, 1067 и 1333 МГц. Кроме того, можно менять напряжение питания северного моста чипсета (MCH), напряжение FSB, частоту PCI Express и коэффициент умножения тактовой частоты процессора (естественно, только вниз). Можно увеличивать и тактовую частоту процессора — от 0 до 50%. Кроме того, можно менять напряжение памяти и тайминги памяти (tCl-tRCD-tRP-tRASmin), а также выбирать частоту работы памяти из предустановленных значений — 333, 400, 533, 667 и 800 МГц.

Говоря о возможностях настройки системной платы Intel D975XBX средствами BIOS, отметим также простоту процедуры перепрошивки новой версии BIOS. Кроме традиционного и довольно неудобного способа с использованием загрузочной дискеты, перепрошивка BIOS возможна с использованием Windows-утилиты.

Программные возможности настройки

Настроить системную плату Intel D975XBX, помимо средств BIOS, можно и программными средствами. Так, в комплекте к плате прилагаются утилиты Intel Desktop Utilities и Intel Desktop Control Center. Первая из них позволяет реализовать мониторинг системы, а вторая предназначена для разгона системы. С помощью Intel Desktop Control Center можно менять частоту FSB, частоты шин PCI Express и PCI, а также настраивать тайминги памяти. Кроме того, данная утилита позволяет оценить стабильность работы системы в режиме стрессового тестирования, а также оценить прирост производительности, достигнутый в результате разгона. Еще одна полезная функция данной утилиты заключается в том, что с ее помощью можно настроить работу вентиляторов, определив температурный диапазон, в котором вентилятор будет менять скорость вращения. Данную функцию можно реализовать как для вентилятора кулера процессора, так и для еще двух дополнительных вентиляторов.

«Подводные камни»

Прежде чем отметить все обнаруженные нами недостатки, оговоримся, что речь идет о плате с BIOS версии BX97510J.86A.1304.2006.0620.1451 вкупе с процессором Intel Core 2 Duo E6700 (2.66 ГГц) Stepping 4.

Итак, единственное препятствие, с которым мы столкнулись, — это установка операционной системы на RAID-массив уровня 0, созданного на RAID-контроллере, интегрированном в южный мост чипсета ICH7R (дополнительно использовался драйвер Intel Matrix Srorage 5.5.0.1035). Процедура установки ОС с завидным постоянством заканчивалась «синим экраном». Аналогичное явление возникало и при попытке использования одного загрузочного диска в режиме AHCI. И только в том случае, когда жесткий диск не применяется в режиме AHCI, на него можно установить операционную систему. В случае же использования вторичного RAID-контроллера (Sil 3114) для конфигурирования RAID-массива и установки операционной системы проблем не возникает. После того как операционная система установлена и система настроена, можно сконфигурировать RAID-массив и на RAID-контроллере, интегрированном в южный мост чипсета ICH7R. Отметим, что процедуру установки операционной системы на RAID-контроллер, интегрированный в южный мост чипсета ICH7R, мы проводили с использованием как процессора Intel Core 2 Duo E6700, так и процессора Intel Pentium processor Extreme Edition 965, но результат от этого не менялся.

Выводы

В целом плата Intel D975XBX производит весьма приятное впечатление и, конечно же, заслуживает высокой оценки, если не считать отмеченного нами недостатка, который, надеемся, будет исправлен при выпуске новой версии драйвера.

Кроме того, стоит отметить, что плата реализует динамическое управление скоростью вращения не только вентилятора кулера процессора, но и дополнительного четырехконтактного вентилятора.

Лишенная всяческих маркетинговых (и, как правило, абсолютно ненужных) «фишек», влияющих на ее стоимость, эта плата стабильна в работе, обладает отличной функциональностью и может быть рекомендована как для домашних пользователей, так и для сборщиков ПК.

Gigabyte GA-965P-DQ6

Системная плата Gigabyte GA-965P-DQ6 с формфактором ATX основана на чипсете Intel P965 Express и поддерживает процессоры семейства Intel Core 2 Duo (Conroe), а также процессоры предыдущего поколения: Intel Pentium D, Intel Pentium Extreme Edition и Intel Pentium 4. Данная плата относится к новой серии плат с загадочным названием 6-Quad. Платы серии 6-Quad подразумевают наличие шести четверных систем и функций. К примеру, функция Quad BIOS — требует наличия четырех копий BIOS, а функция Quad Cooling наличия системы теплоотвода на тепловых трубках с четырьмя радиаторами. Платы серии 6-Quad имеют 12-канальный импульсный стабилизатор напряжения питания процессора, который называется Quad Triple Phase (то есть четыре по три, что и составляет двенадцать). Кроме того, реализована технология Quad eSATA 2, что означает возможность подключения четырех внешних дисков c интерфейсом SATA 2.

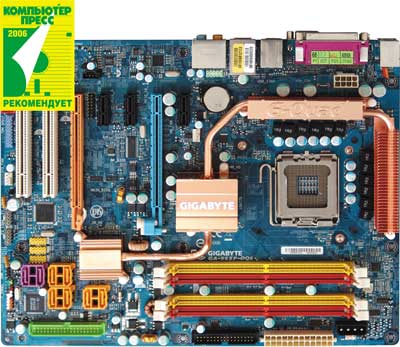

Gigabyte GA-965P-DQ6

Следующая Quad-функция — это Quad Core Ready: компания заявляет, что платы серии 6-Quad будут поддерживать четырехъядерные процессоры Intel. Ну и последняя (причем довольно забавная) Quad-функция — наличие четырех DIMM-слотов для установки модулей памяти (Quad DDR2 Slots). Как видим, несколько туманно, но красиво!

Конструктивные особенности

Поскольку плата Gigabyte GA-965P-DQ6 относится к серии 6-Quad, то ей присущи все функциональные и конструктивные особенности, характерные для плат этой серии. Так, на плате применяется пассивная система охлаждения на основе четырех радиаторов, связанных друг с другом тепловыми трубками. Два радиатора предназначены для охлаждения северного и южного мостов чипсета, а еще два — для охлаждения полевых транзисторов импульсного стабилизатора напряжения питания процессора. Впрочем, если присмотреться более внимательно, то можно заметить, что на самом деле радиаторов на плате не четыре, а пять. Пятый радиатор высотой всего 5 мм установлен с обратной стороны платы под разъемом процессора.

Использование такой «продвинутой» системы теплоотвода в сочетании с 12-канальным стабилизатором напряжения процессора, как минимум, вселяет уверенность, что перегрев этой плате не грозит. Да и в плане разгонных возможностей у этой платы должен быть очень неплохой потенциал. Кроме того, плату Gigabyte GA-965P-DQ6 можно с успехом применять для создания малошумных ПК.

Как уже отмечалось, на плате Gigabyte GA-965P-DQ6 используется 12-канальный импульсный стабилизатор напряжения питания процессора. При этом в каждом канале имеется по два полевых транзистора (MOSFET-транзистора), а не четыре, как обычно.

Для подключения вентилятора кулера процессора на плате предусмотрен четырехконтактный разъем, который, естественно, подойдет и для трехконтактных вентиляторов. Напомним, что при использовании четырехконтактного вентилятора для управления скоростью вращения применяется широтно-импульсная модуляция напряжения (PWM).

Кроме четырехконтактного разъема для подключения кулера процессора, на плате Gigabyte GA-965P-DQ6 имеются также два дополнительных (трехконтактный и четырехконтактный) разъема для подключения вентиляторов.

Функциональные возможности

Функциональные возможности платы Gigabyte GA-965P-DQ6 можно условно разделить на две группы: возможности, заложенные в чипсет Intel P965 Express, и дополнительные возможности, реализованные производителем.

Если говорить о реализации первой группы возможностей, то плата Gigabyte GA-965P-DQ6 поддерживает использование памяти DDR2 533/667/800 в двухканальном режиме с максимальным объемом до 8 Гбайт. Соответственно при использовании памяти DDR2-800 в двухканальном режиме пропускная способность шины памяти составляет 12,8 Гбайт/с. Кроме того, плата поддерживает частоту FSB 800/1066 МГц, а пропускная способность процессорной шины (при частоте FSB 1066 МГц) равна 8,5 Гбайт/с.

Для установки графической карты на плате реализован интерфейс PCI Express x16. Также имеется два стандартных слота PCI 2.2, три слота PCI Express x1 и один слот с интерфейсом PCI Express x16. Напомним, что южный мост ICH8R поддерживает всего шесть линий PCI Express, причем одна из них используется для связи южного моста и гигабитного сетевого контроллера, физический уровень которого реализован на чипе Marvell 88E8053. В связи с этим на слот с интерфейсом PCI Express x16 остается только две линии PCI Express. Но весь фокус в том, что этот слот функционирует в режиме PCI Express x4. Это достигается за счет применения коммутатора, разделяющего использование слота с интерфейсом PCI Express x16 и трех слотов с интерфейсом PCI Express x1. В результате при наличии слота с интерфейсом PCI Express x16 он функционирует в режиме PCI Express x4, но при этом слоты PCI Express x1 не могут использоваться. Применение слотов PCI Express x1, наоборот, не допускает использования слота интерфейсом PCI Express x16. Естественно, что применение слота с интерфейсом PCI Express x16 допустимо для установки второй видеокарты и объединения их в режим ATI CrossFire.

Южный мост (ICH8R) имеет встроенный шестиканальный SATA II RAID-контроллер с поддержкой уровней RAID-массива 0, 1, 0+1 и 5 и фирменной технологии Intel Matrix Storage. Для подключения USB-устройств на плате предусмотрено десять портов USB 2.0, четыре из которых выведены на заднюю панель материнской платы, а для подключения остальных плата оснащена специальными разъемами.

Кроме того, реализован 8-канальный звуковой контроллер (Intel High Definition Audio) на основе кодека Realtek ALC888, а в дополнение к шести аудиоразъемам для подключения колонок и микрофона имеются оптический и коаксиальный S/PDIF-выходы.

Также на задней панели платы установлены последовательный и параллельный порты.

Кроме функциональных возможностей, заложенных в чипсет Intel P965 Express, на плате Gigabyte GA-965P-DQ6 реализованы и другие возможности. Так, помимо шестиканального SATA RAID-контроллера, интегрированного в чипсет, на плате имеется еще один дополнительный двухканальный SATA II-контроллер на базе чипа Gigabyte SATA 2. Данный контроллер обеспечивает возможность подключения до двух дисков с интерфейсом SATA II, позволяет создавать RAID-массивы уровней 0 и 1, а также обеспечивает одноканальный интерфейс ATA 33/66/100/133, который можно задействовать для подключения оптического привода.

Отметим, что в комплекте платы поставляются две планки, с помощью которых можно подключить четыре внешних жестких диска (eSATA), используя при этом четыре (причем любых) SATA-порта.

Существуют и три порта IEEE-1394, один их которых выведен на заднюю панель материнской платы, а для подключения остальных на плате имеются соответствующие разъемы.

Возможности настройки средствами BIOS

По традиции, платы компании Gigabyte предлагают достаточно гибкие возможности настройки средствами BIOS, и плата Gigabyte GA-965P-DQ6 не является исключением. Прежде всего, плата Gigabyte GA-965P-DQ6 предлагает широкие возможности разгона. К таким возможностям относятся:

  • изменение напряжения питания ядра процессора с шагом 0,025 В;
  • изменение напряжения питания модулей памяти в диапазоне от 0,025 до 0,775 В с шагом 0,025 В;
  • изменение напряжения питания на шине PCI Express в диапазоне от 0,05 до 0,35 В с шагом 0,05 В;
  • изменение напряжения питания на шине FSB в диапазоне от 0,05 до 0,35 В с шагом 0,05 В;
  • изменение напряжения питания северного моста чипсета в диапазоне от 0,05 до 0,75 В с шагом 0,05 В;
  • изменение тактовой частоты шины PCI Express x16 в диапазоне от 90 до 150 МГц с шагом в 1 МГц;
  • изменение тактовой частоты системной шины в диапазоне от 100 до 600 МГц с шагом в 1 МГц.

Кроме того, можно задавать частоту работы шины памяти путем выбора коэффициента умножения частоты системной шины, то есть:

Memory Frequency = System Clock·K,

где K — коэффициент умножения. Наборы возможных значений коэффициента умножения зависят от частоты FSB. К примеру, для частоты FSB, равной 1066 МГц, коэффициент умножения может принимать следующие значения: 2,00, 2,50, 2,66, 3,00, 3,33 и 4,00. Как нетрудно подсчитать, при частоте FSB 1066 МГц и коэффициенте умножения, равном 4,00, частота работы памяти составит 1066 МГц. Поэтому можно сказать, что данная плата поддерживает память DDR2 с частотой до 1066 МГц, а не только 800 МГц. Использование коэффициентов умножения удобно в том случае, когда требуется разогнать память, не разгоняя процессор.

Естественно, что с использованием настроек BIOS можно менять и тайминги памяти (tCl-tRCD-tRP-tRASmin).

Помимо возможности разгонять систему вручную, BIOS платы Gigabyte GA-965P-DQ6 предусматривает и ряд предустановленных настроек для динамического разгона процессора (технология C.I.A.2 (CPU Intelligent Accelerator 2)), то есть автоматическое увеличение тактовой частоты при увеличении степени загрузки процессора. Всего предусмотрено пять различных предустановленных настроек:

  • Cruise — автоматическое увеличение тактовой частоты процессора на 5-7% с ростом нагрузки;
  • Sports — автоматическое увеличение тактовой частоты процессора на 7-9%;
  • Racing — автоматическое увеличение тактовой частоты процессора на 9-11%;
  • Turbo — автоматическое увеличение тактовой частоты процессора на 15-17%;
  • Full Thrust — автоматическое увеличение тактовой частоты процессора на 17-19%.

Еще одна интересная особенность BIOS платы Gigabyte GA-965P-DQ6 заключается в возможности тонкой настройки работы вентилятора кулера процессора.

Так, имеется возможность выбора метода управления скоростью вращения вентилятора (по напряжению (Voltage) или с использованием широтно-импульсной модуляции (PWM)). Кроме того, поддерживается выбор технологии контроля скорости вращения: либо новой технологии Intel QST (Intel Quiet System Technology), либо традиционной технологии (Legacy), при которой скорость вращения вентилятора зависит от текущей температуры процессора. Отметим, что технология Intel QST, ранее известная как Advanced Fan Speed Control, реализуется с использованием контроллера, интегрированного в южный мост ICH8 (в данном случае не используется отдельная микросхема для контроля скорости вращения вентиляторов). В технологии Intel QST уменьшена дискретность перехода между различными скоростями вращения вентилятора, изменен алгоритм работы, используется информация с нескольких термодатчиков, в зависимости от которой вычисляется скорость вращения одного или нескольких вентиляторов. Неотъемлемым атрибутом технологии Intel QST является флэш-память, в которой хранятся таблицы соответствия показания термодатчиков и скорости вращения вентиляторов (точнее — напряжений питания вентилятора при использовании управления по напряжению или скважности импульсов напряжения в случае применения широтно-импульсной модуляции).

Завершая описание возможностей по настройке системной платы средствами BIOS, отметим, что сама процедура переустановки BIOS производится очень просто. Кроме традиционного способа с применением загрузочной дискеты, возможна переустановка BIOS с использованием Windows-утилиты, которая также позволяет обновить BIOS даже через Интернет.

Программные возможности настройки

Системная плата Gigabyte GA-965P-DQ6 предусматривает широкие возможности настройки с использованием утилиты Easy Tune 5.0. Об этой утилите мы уже неоднократно писали, поэтому лишь вкратце напомним, что данная утилита позволяет осуществлять мониторинг системы, разгонять систему (менять тактовые частоты и напряжение), а также настраивать работу вентиляторов.

Выводы

На наш взгляд, одной из сильных сторон платы Gigabyte GA-965P-DQ6 является удачная реализация интеллектуального управления вентиляторами, что позволяет создавать на ее базе высокопроизводительные и малошумные ПК. Как показало наше тестирование, плата обеспечивает динамическое управление скоростью вращения не только вентилятора кулера процессора, но и дополнительного четырехконтактного вентилятора. Благодаря возможности гибкой настройки скорости вращения вентиляторов шум возникает только тогда, когда он действительно нужен.

Foxconn P9657AA-8EKRS2H

Системная плата Foxconn P9657AA-8EKRS2H с формфактором ATX основана на чипсете Intel P965 Express и поддерживает процессоры семейства Intel Core 2 Duo (Conroe), а также процессоры предыдущего поколения: Intel Pentium D, Intel Pentium Extreme Edition и Intel Pentium 4. Впрочем, несмотря на поддержку такого многообразия процессоров, наилучшим сочетанием следует признать использование этой системной платы с процессорами семейства Intel Core 2 Duo.



Foxconn P9657AA-8EKRS2H

И прежде чем перейти к рассмотрению всех функциональных возможностей платы Foxconn P9657AA-8EKRS2H, остановимся на ее конструктивных особенностях.

Конструктивные особенности

На плате Foxconn P9657AA-8EKRS2H применяется пассивная (а следовательно, бесшумная) система охлаждения северного и южного мостов чипсета. В данном случае никаких изысков типа медных радиаторов, связанных друг с другом тепловыми трубками, не наблюдается — есть только два небольших алюминиевых радиатора. Отметим, что полевые транзисторы импульсного стабилизатора напряжения питания процессора не закрыты радиаторами. Говоря об импульсном стабилизаторе напряжения питания процессора, отметим, что в данной плате используется трехканальный стабилизатор напряжения, причем в каждом канале установлено по четыре полевых транзистора (MOSFET-транзистора).

Вполне возможно, что такое решение имеет под собой логическое обоснование, поскольку данная плата ориентирована на использование вместе с процессорами семейства Intel Core 2 Duo с максимальным энергопотреблением 65 Вт, так что перегрев стабилизатору напряжения вряд ли грозит. Другое дело, если использовать эту плату с процессорами предыдущего поколения с энергопотреблением более 100 Вт — в этом случае могут возникнуть проблемы.

Для подключения кулера процессора на плате предусмотрен четырехконтактный разъем. К данному разъему можно подключать и трехконтактные, и четырехконтактные вентиляторы. При подключении трехконтактного вентилятора обеспечивается управление скоростью вращения вентилятора по напряжению, а в случае использования четырехконтактного вентилятора для управления скоростью вращения применяется широтно-импульсная модуляция напряжения (PWM).

Кроме четырехконтактного разъема, для подключения кулера процессора на плате Foxconn P9657AA-8EKRS2H предусмотрены два дополнительных (трехконтактный и четырехконтактный) разъема.

Функциональные возможности

Функциональные возможности платы Foxconn P9657AA-8EKRS2H обеспечиваются прежде всего функциональными возможностями чипсета Intel P965 Express, поэтому для начала напомним о его возможностях.

Контроллер памяти чипсета Intel P965 Express поддерживает использование памяти DDR2 533/667/800 в двухканальном режиме с максимальным объемом до 8 Гбайт. Соответственно при использовании памяти DDR2-800 в двухканальном режиме пропускная способность шины памяти составляет 12,8 Гбайт/с. Кроме того, чипсет поддерживает частоту FSB 800/1066 МГц, а пропускная способность процессорной шины (при частоте FSB 1066 МГц) составляет 8,5 Гбайт/с.

Северный мост чипсета Intel P965 Express поддерживает интерфейс PCI Express x16 для установки графической карты. Связь между северным и южным мостами чипсета реализуется по шине DMI с пропускной способностью 2 Гбайт/с. Южный мост (ICH8R) имеет встроенный шестиканальный SATA II RAID-контроллер с поддержкой технологии Intel Matrix Storage. Кроме того, реализован 8-канальный звуковой контроллер (Intel High Definition Audio) и поддерживается 10 портов USB 2.0. В дополнение ко всему южный мост чипсета обеспечивает еще шесть линий PCI Express.

Функциональные возможности чипсета Intel P965 Express реализованы и в плате Foxconn P9657AA-8EKRS2H. Так, плата поддерживает до 8 Гбайт памяти DDR2 533/667 в двухканальном режиме, частота FSB может составлять 800 или 1066 МГц. Правда, при этом абсолютно непонятно, почему плата не поддерживает память DDR2-800, хотя возможностями самого чипсета это предусмотрено.

Для установки графической карты на плате предусмотрен один слот с интерфейсом PCI Express x16. Помимо этого имеется три стандартных слота PCI 2.2, слот PCI Express x1 и слот PCI Express x4. Еще одна линия PCI Express используется для связи южного моста чипсета и гигабитного сетевого контроллера, физический уровень которого реализован на чипе Marvell 88E8056.

Для установки жестких дисков плата оснащена шестиканальным SATA II RAID-контроллером, интегрированным в южный мост ICH8R, с поддержкой уровней RAID-массива 0, 1, 0+1 и 5 и фирменной технологии Intel Matrix Storage.

Для подключения оптического привода служит одноканальный IDE-контроллер.

Для подключения USB-устройств на плате имеется десять портов USB 2.0, четыре из которых выведены на заднюю панель материнской платы, а для подключения остальных на плате предусмотрены специальные разъемы. Кроме того, существуют два порта IEEE-1394, один из которых выведен на заднюю панель материнской платы, а для подключения второго на плате есть соответствующий разъем. К тому же на задней панели платы имеются последовательный и параллельный порты.

Интегрированный звуковой контроллер HDA формата 7.1 реализован на основе кодека Realtek ALC883. В дополнение к пяти аудиоразъемам для подключения колонок и микрофона имеется оптический выход S/PDIF.

Кроме функциональных возможностей, заложенных в чипсет Intel P965 Express, плата Foxconn P9657AA-8EKRS2H оснащена и другими возможностями. К примеру, кроме шестиканального SATA RAID-контроллера, интегрированного в чипсет, на плате имеется еще один дополнительный одноканальный SATA II-контроллер на базе JMicron JMB361, который обеспечивает подключение внешнего диска с интерфейсом SATA II. Другая дополнительная возможность — это реализация на программно-аппаратном уровне фирменной технологии FOXONE, которая позволяет (точнее — должна позволять) пользователям разгонять различные подсистемы ПК: процессор, память, видеокарту и т.д.

Возможности настройки средствами BIOS

Мы тестировали плату Foxconn P9657AA-8EKRS2H с версией BIOS 638F1D21 с использованием процессора Intel Core 2 Duo E6700 (тактовая частота 2,66 ГГц) и памяти DDR20800 Kingston KHX8000D2K2/2G (2x1024 Мбайт в двухканальном режиме).

Как ни странно, несмотря на отсутствие официальной поддержки возможности работы с памятью DDR2-800, плата прекрасно с ней заработала, в чем можно было убедиться при использовании утилиты CPU-Z 1.35.

Возможности настройки системной платы посредством BIOS достаточно разнообразны. К примеру, в пункте FOX Intelligent Stepping имеется выбор между настройками платы на различную производительность (технология FOX ONE):

  • Manual;
  • Auto;
  • Power Gaming;
  • Data mining;
  • Office;
  • Engery Saving (скорее всего, имеется в виду Energy Saving).

Кроме того, можно в ручном режиме изменить частоту системной шины, напряжение питания процессора, модулей памяти и контроллера памяти. Добавим также, что на плате реализовано динамическое управление скоростью вращения четырехконтактных вентиляторов (по всей видимости, речь идет о технологии Intel QST, которая реализовано на уровне южного моста ICH8R).

Программные возможности настройки

Программная настройка данной платы возможна при использовании утилиты SuperUtility. Точнее, речь идет не об одной утилите, а о целом наборе утилит и технологий (SuperRecovery, SuperBoot, SuperBIOS-Protect, SuperSpeed, SuperStep, SuperLogo и SuperUpdate), которые позволяют осуществлять мониторинг, настройку платы и обновление BIOS.

Технология (или режим) SuperBoot заметно уменьшает время, затрачиваемое компьютером на загрузку. Обычные компьютеры с традиционными модификациями BIOS запускают тест POST (диагностический тест) при каждой загрузке, тогда как режим SuperBoot проделывает данную операцию, занимающую длительное время, всего один раз. Идея, позволяющая такой подход, базируется на запоминании основных параметров и переменных POST во время первой загрузки и на использовании их в последующем, что позволяет в дальнейшем пропускать большую часть теста POST.

При обнаружении каких-либо модификаций в аппаратном обеспечении компьютера интеллектуальный SuperBoot отслеживает их, а затем обновляет хранимые параметры и переменные.

Функция SuperStep предназначена для разгона системы при помощи изменения параметров BIOS. Это простой и мощный в использовании инструмент предназначен для любителей оверклокинга. Одним из серьезных плюсов SuperStep является возможность работы с Windows, а кроме того, эта утилита позволяет отображать скорости вентиляторов, значения напряжений на разнообразных цепях, частоты PCI- и AGP-шин, температуру процессора и системы. Но обязянности SuperStep не ограничиваются лишь наблюдением за столь богатым набором характеристик системы — возможно также выставление пороговых значений для всех перечисленных параметров, с выдачей предупреждений при их превышении.

SuperRecovery — это функция восстановления информации. Данная технология позволяет создать скрытый раздел на жестком диске для хранения настроек BIOS, информации о разделах и их содержимого.

Функция защиты BIOS от перезаписи SuperBIOS-Protect позволяет посредством технологии программной и аппаратной защиты защитить систему от вирусов и от повреждения BIOS.

Утилита SuperLogo поможет пользователю с легкостью заменить стандартный загрузочный логотип любой другой картинкой или фотографией.

Windows-утилита SuperUpdate предназначена для загрузки новых версий BIOS.



Редакция выражает признательность:

• представительству компании Intel (www.intel.ru) за предоставление системной платы Intel D975XBX;

• представительству компании Gigabyte (www.gigabyte.ru) за предоставление системной платы Gigabyte GA-965P-DQ6;

• представительству компании Foxconn (www.foxconn.ru) за предоставление системной платы Foxconn P9657AA-8EKRS2H.
