Тестирование проекторов для домашнего кинотеатра

Максим Бабенков

Методика тестирования

Выбор редакции

Участники тестирования

   Action! model one MK II

   BenQ PE7700

   InFocus IN76

   InFocus SP7210

   LG AN110

   Panasonic PT-AE900E



Acer PH110



В тестовой лаборатории «КомпьютерПресс» проведено тестирование шести проекторов: Action! model one MK II, BenQ PE7700, InFocus IN76, InFocus SP7210, LG AN110 и Panasonic PT-AE900E.

В настоящем тестировании представлены современные проекторы, предназначенные для построения домашних кинотеатров. Все эти проекторы в основном обладают естественным разрешением 1280x720, что свидетельствует о поддержке телевидения высокой четкости (High Definition). В тестировании участвовали модели проекторов, выполненных как по технологии DLP, так и по технологии LCD. Различия между этими технологиями мы не раз подробно рассматривали в наших статьях, посвященных проекторам, поэтому здесь лишь вкратце напомним основной принцип. В LCD-проекторах свет проходит через органические матрицы из жидких кристаллов, а в DLP-проекторах свет отражается от множества микроскопических зеркал. Отметим также, что проецируемое изображение в обеих технологиях состоит из точек. Человеческий глаз различает эти точки из-за существования границ между ними. Соответственно чем меньше граница между точками, тем точки менее видимы. Так, в проекторах, выполненных по технологии LCD, толщина границы между точками составляет 2,4 мкм, а в DLP-проекторах эта величина равна 0,8 мкм.

DLP-проекторы более контрастны, нежели LCD-проекторы, и зависит это в первую очередь от реализованных в них технологий воспроизведения изображений. В LCD-проекторах очень сложно получить насыщенный черный цвет, поскольку луч света проходит в этом случае сквозь жидкокристаллическую матричную панель. Ячейки панели, управляемые электрическими сигналами, обеспечивают темные оттенки за счет снижения своей прозрачности. Но полного перекрытия ячеек матрицы не происходит, поскольку в противном случае возникает сильный нагрев ячейки, который выводит ее из строя. В DLP-проекторах свет от лампы проходит через вращающийся цветовой фильтр (цветовое колесо), при этом часть света отражается самим колесом. Свет же может либо попадать на экран, либо совсем на него не попадать. Поэтому белое поле может быть действительно очень белым, а черное — черным. Благодаря этому в DLP-моделях обеспечивается высокий уровень контрастности. Но и у LCD-технологии есть свои преимущества перед DLP. Это касается в первую очередь цветовой насыщенности. Для цветоделения в LCD-проекторах используются три отдельные жидкокристаллические панели. В DLP-проекторах применяется цветоделительное колесо с различным количеством секторов, которые являются светофильтрами. Несмотря на продолжающееся развитие данной технологии, она пока не может достичь качества LCD-проекторов в плане цветовой насыщенности. Кроме того, класс DLP-проектора определяется именно этим цветовым колесом, количеством секторов в колесе и скоростью его вращения. Так, в офисных моделях DLP-проекторов в основном установлено цветовое колесо с медленной скоростью вращения, которое, как правило, является пятисегментным. Помимо сегментов базовых цветов (RGB) имеются сектора желтого и белого цвета. Благодаря сектору белого цвета офисные модели DLP-проекторов имеют большую яркость, но при этом шумным становится черный цвет, что недопустимо в проекторах, предназначенных для домашних кинотеатров. В этих проекторах используются быстрые цветовые колеса без белого сектора. Как правило, речь идет о шестисегментных (RGB?2) пятискоростных колесах, но в ряде случаев возможно использование и семисегментного цветового колеса.

Тем не менее большинство представленных в этом обзоре современных проекторов независимо от технологии, по которой они построены, обеспечивают весьма контрастную и яркую картинку даже при наличии освещения. Многие проекторы позволяют осуществлять подключение различных источников сигнала, к которым можно отнести как компьютерные источники (персональный или портативный компьютер, компьютерную сеть), так и источники видеосигнала (видеомагнитофоны, DVD-проигрыватели, видеокамеры, ТВ-тюнеры, системы спутникового телевидения).

Методика тестирования

Испытание всех участвующих в настоящем тестировании проекторов производилось поочередно с использованием одного и того же оборудования. Универсальным источником видеосигнала служил персональный компьютер с процессором Intel Pentium 4 2,4 ГГц и видеокартой на графическом ядре ATI Radeon X800XT Platinum Edition (остальные характеристики компьютера в данном случае роли не играют).

Испытуемые проекторы подключались к аналоговому выходу видеокарты компьютера с разъемом D-Sub или, при наличии в проекторе цифрового интерфейса, к разъему DVI. При проведении тестирования использовались только компьютерные входы проектора.

За основу объективной части исследований была взята стандартная методика ANSI по измерению среднего светового потока при настроенной контрастности. На жесткий экран наносилась разметка по девяти точкам, c точным соблюдением геометрии в соответствии с методикой ANSI.

После предварительного прогрева проектора регулятор Zoom оптической системы (в случае его наличия) устанавливался в положение, соответствующее минимальному фокусному расстоянию (то есть максимальному оптическому увеличению изображения). Затем на проектор с компьютера подавалось изображение настроечной таблицы программы Meko CheckScreen, по которой и производилась фокусировка, а также настройка геометрических параметров проецируемого изображения на стандартный шаблон ANSI (прямоугольник с соотношением сторон 16:9 и площадью 0,5 м2).

После этого с компьютера выводилось изображение стандартной шкалы ANSI, по которой и производилась настройка яркости и контрастности изображения. По окончании настройки на экран выводилось изображение белого поля и производился замер величины освещенности в люксах в каждой из 13 точек, отмеченных на шаблоне. Затем показания заносились в таблицу и рассчитывалась средняя освещенность экрана. Зная среднюю освещенность экрана и его площадь, можно определить световой поток, формируемый проектором, по формуле:



световой поток (ANSI-люмен) = средняя освещенность (люкс) х площадь экрана (м2).



Как правило, результаты испытаний соответствуют эмпирическому правилу «0,7», то есть реальный световой поток составляет приблизительно 70% от заявленного в спецификации.

В качестве измерительного прибора использовался цифровой спектрофотометр GretagMacbeth Eye-One, позволяющий обеспечить контроль цветопередачи, а также рассчитать цветовые координаты в различных цветовых системах.

Помимо основных функций спектрофотометр может применяться вкупе со специализированным программным обеспечением для построения профилей ICC.

Используемый нами спектрофотометр швейцарской фирмы GretagMacbeth с комплектом поставки Eye-One Proof позволяет не только работать с такими устройствами, как мониторы, принтеры и сканеры, но создавать профили проекторов.

В спектрофотометре Eye-One используется голографическая дифракционная решетка, что позволяет производить спектральный анализ в диапазоне от 380 до 730 нм с шагом 10 нм.

При измерении в отраженном свете применяется геометрия измерения 45°/0°, а источником света является газоразрядная вольфрамовая лампа типа A.

Работа со спектрофотометром начинается с процесса его калибровки, заключающегося в считывании абсолютно белой точки с эталонного образца в случае калибровки и измерений излучаемого света или в считывании абсолютно черной точки также с эталонного образца в случае калибровки и измерений отраженного света. В нашем случае процесс калибровки проходил по второму сценарию.

Использование спектрофотометра позволило нам не только откалибровать проекторы, но и измерить такие технические параметры, как освещенность, а также зафиксировать цветовой охват проектора и уровень точки белого цвета.

Полученные значения использовались для вычисления трех параметров: фактической величины светового потока в ANSI-люменах, а также максимального и минимального отклонений от среднего значения в процентах. Кроме того, спектрофотометром измерялись базовые точки цвета (красный, синий и зеленый) и на основе этих данных строился цветовой охват проектора при тех настройках, которые являются наиболее комфортными для просмотра видеосигнала.

Несмотря на то что измерение среднего светового потока проектора по методике ANSI является общепризнанным, оно несовершенно из-за наличия субъективных факторов измерения. Действительно, невзирая на строго регламентированную методику измерения, настройка по стандартной шкале ANSI яркости и контраста довольно субъективна, так как один и тот же результат может быть получен при различных соотношениях яркости и контраста, а кроме того, в качестве измерительного прибора при такой настройке используется субъективное по своей природе человеческое зрение, а не калиброванный электронный аппарат. Это в какой-то степени объясняет расхождение полученных значений и показателей, заявленных производителем. Однако и аппараты для измерения освещенности (люксметры) могут иметь свою погрешность измерения или быть неточно откалиброваны.

По окончании измерений производилась субъективная оценка изображения. Для этого использовался отражающий экран V-SCREEN projection screen DRAPER SPICELAND с белым матовым покрытием. Первоначальная настройка геометрических параметров и фокусировки производилась по настроечной таблице программы Meko CheckScreen. Затем поочередно выводились изображения равномерно заполненных полей (черного, белого, красного, зеленого и синего). Оценка наличия и характера муара также производилась при помощи Meko CheckScreen. Инерционность изображения эксперты оценивали при помощи динамического теста из того же пакета, а также при просмотре различных мультимедийных файлов. При просмотре использовались мультимедийные файлы в формате High Definition для оценки динамических свойств проектора, качества цветопередачи темных участков и т.д.

Для определения наиболее качественного проектора нами в большинстве случаев учитывалось немало субъективных факторов, таких как глубина черного цвета, определяющего контрастность изображения; видимость границ между точками; наличие быстрых цветовых колес (светофильтров) в DLP-моделях, предотвращающих от эффекта чередования цветов; шум, создаваемый охлаждающей системой проектора; функциональные возможности проектора, а также удобство его настройки и управления и многое другое. Отметим, что уровень шума оценить довольно сложно, даже если использовать для этого специальные измерительные приборы. Дело в том, что уровень шума, создаваемый вентилятором, может быть как низкочастотным, так и высокочастотным. В первом случае при просмотре кинофильма низкочастотный шум растворится в звуковом сопровождении фильма, а во втором — будет очень сильно раздражать.

А вот на такие, казалось бы, важные параметры, как воспроизведение цветов, сочность и яркость изображения, обращать внимание стоит не всегда. Дело в том, что практически все проекторы можно вывести в режим одинакового воспроизведения цветов, что и показало наше тестирование. Оценивать в этом случае имеет смысл только то, насколько удобно реализован сам механизм настройки.

В заключение помимо самого качественного проектора мы определяли выгодность покупки. Тестирование показало, что чем выше качество проектора и ниже его стоимость, тем выгоднее покупка.

В начало В начало

Выбор редакции

Знак «Выбор редакции» присуждался нами в двух номинациях: «Самый качественный проектор» и «Оптимальный проектор». Как уже отмечалось при изложении методики тестирования, выбор самого качественного проектора делался целиком на основании субъективных факторов. Объективные показатели, измеренные в ходе тестирования, приведены в описании каждого проектора. Технические характеристики протестированных проекторов представлены в таблице.

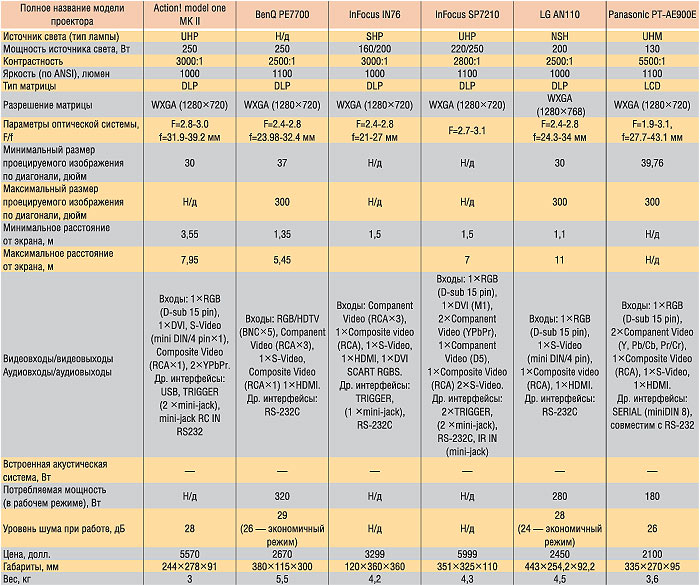

Технические характеристики проекторов (по данным производителя)

Технические характеристики проекторов (по данным производителя)

Знак «Выбор редакции» в номинации «Самый качественный проектор» был присужден проекторам Action! model one MK II и LG AN110. Знака «Выбор редакции» в номинации «Оптимальная покупка» удостоились модели BenQ PE7700 и Panasonic PT-AE900E.

Технические характеристики проекторов (по данным производителя)

В начало В начало

Участники тестирования

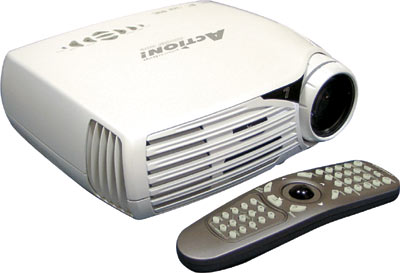

Action! model one MK IIВыбор редакции - Action! model one MK II

Первый протестированный проектор — Action! model one MK II от норвежской компании Projectiondesign. Эта сравнительно молодая компания, основанная в 2001 году, быстро и уверенно укрепилась на мировом рынке проекционного оборудования. Компания Projectiondesign производит высокопрофессиональные DLP-проекторы для любых областей применения: для домашних кинотеатров и развлекательных систем, концертных залов, видеоконференций, выставок и презентаций, а также предлагает профессиональные решения для каждой сферы с учетом особенностей использования проекторов.

В нашем тестировании приняла участие модель, ориентированная на домашнее применение, — Action! model one MK II. Проектор построен на основе профессиональной 0,8-дюймовой DMD-матрицы HD2+ Mustang с физическим разрешением 1280x720. Данная матрица используется в основном в цифровых трехматричных проекторах, ориентированных на большие кинозалы. Вторым положительным моментом, выделяющим эту модель на фоне конкурентов, является применение семисегментного цветового колеса, в то время как в остальных моделях использованы шестисегментные (исключение составляет модель проектора InFocus SP7210, где тоже использовано семисегментное цветовое колесо). Отметим, что ранее эта же самая модель выпускалась с шестисегментным колесом, а применение семисегментного колеса позволило улучшить цветопередачу модели. Пожалуй, по естественности цветопередачи Projectiondesign Action! model one MK II можно сравнить с LCD-проекторами, которым присуще хорошее отображение цветов. При этом Action! model one MK II сохраняет все достоинства микрозеркальной технологии: малые границы между точками и, конечно же, высокий уровень контрастности.



Выбор редакции - Action! model one MK II

Из других достоинств модели стоит отметить двойное экранирование внутренних элементов, а также наличие отдельных источников питания для некоторых частей схемы проектора. Так, у аналого-цифрового преобразователя и видеодекодера имеются собственные источники питания.

Модель Action! model one MK II относится к проекторам высокого класса, и наличие вышеперечисленных компонентов не могло не сказаться на стоимости устройства. Так, цена этой модели превышает цены некоторых других из рассмотренных в этом обзоре моделей на несколько десятков процентов.

Проектор оснащен чипом Faroudja FLI2310, который обеспечивает прогрессивную развертку и повышенное качество изображения. В Action! model one MK II использован объектив с 1,3-кратным оптическим трансфокатором с фокусным расстоянием (f), равным 31,9-39,2 мм.

Заявленный световой поток проектора Action! model one MK II составляет 500-1000 ANSI-люмен, а коэффициент контрастности — 3000:1. При измерениях был зафиксирован средний световой поток 525,7 ANSI-люмен, что составляет 52,5% от заявленного значения. Отметим, что полученный результат был достигнут при следующих настройках: уровень яркости — 65%, уровень контраста — 54%. При этих настройках наблюдался достаточно насыщенный черный цвет. На рис. 1 можно увидеть полученный в ходе тестирования цветовой охват и точку белого проектора Action! model one MK II.



Рис.1. Цветовой охват и точка белого проектора Action! model one MK II

Рис.1. Цветовой охват и точка белого проектора Action! model one MK II

Корпус устройства выполнен из магниевого сплава. Поставляться проектор Action! model one MK II может в разных цветовых исполнениях. В нашем случае модель была белого цвета.

Кнопки управления настройками проектора расположены на верхней панели. Всего предусмотрено восемь клавиш, в том числе кнопка питания. Остальные клавиши служат для вызова функции автонастройки, поиска источника видеосигнала, а также для вызова меню, перемещения по меню, изменения параметров меню и т.д.

Проектор поставляется с удобным и функциональным пультом ДУ.

Использованная в проекторе UHP-лампа имеет мощность 250 Вт, ее ресурс составляет 2000 часов или 4000 часов в экономичном режиме работы.

Проектор Action! model one MK II достаточно тихий — шум его вентилятора составляет не более 28 дБ в стандартном режиме.

Видеопроектор имеет два компонентных видеовхода, цифровой видеовход DVI-D (с поддержкой протокола HDCP, предотвращающего несанкционированное копирование контента), вход S-Video, композитный видеовход и аналоговый RGB-вход.

Проектор Action! model one MK II отмечен нами знаком «Выбор редакции» как один из самых качественных из представленных на тестирование моделей.

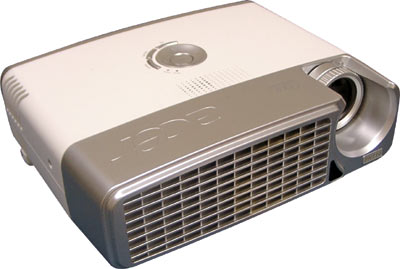

Acer PH110

Новый проектор компании Acer — РН110 в нашем тестировании участия не принимал вследствие того, что его естественное разрешение меньше, чем у остальных моделей, представленных на тестирование. Проектор ориентирован на домашнее использование и представляет собой недорогое решение для домашнего кинотеатра.

Acer PH110 выполнен по DLP-технологии с физическим разрешением матрицы 854x480, а также с возможным отображением максимального разрешения 1280x1024, благодаря примененной технологии сжатия. Проектор обладает высокими показателями контрастности (2000:1) и яркости (1100 ANSI-люмен). Автоматическая фокусировка, синхронизация и коррекция искажений значительно экономят время при настройке изображения.

Фокусировка и изменение размера изображения производятся вручную, имеются коррекция трапецеидальных искажений (Keystone) и автоматическая подстройка размера и положения изображения с помощью системы управления, расположенной на верхней панели проектора. На задней панели находятся интерфейсные разъемы: HDB 15-пин D-Sub (компонентный видео/HDTV), мини-DIN (S-Video), RCA (композитный видео). Помимо этого имеется разъем USB.



Acer PH110

Новый проектор имеет хорошие показатели яркости и контраста, превосходную насыщенность цветов, выделяется своим уникальным дизайном и является одним из лучших решений для дома по соотношению «цена/качество». Он поддерживает как широкий формат отображения (соотношение сторон проецируемого изображения 16:9), так и стандартное для персональных компьютеров и телевизора соотношение 4:3.

По заявлению производителя, уровень шума в ЕСО-режиме не превышает 28 дБ, что характеризует проектор как практически бесшумный.

Проектор РН110 выполнен в светлых тонах и имеет размеры 256x198x92 мм. Такая расцветка выбрана специально для того, чтобы проектор не выделялся на фоне потолка, поскольку большинство пользователей при построении домашнего кинотеатра выбирают именно потолочное крепление. Кроме того, на корпусе имеются упоры для регулировки положения светового пятна, если проектор расположен на столе.

Проектор может работать в экономичном режиме, при котором световой поток от 200-ваттной лампы NSH уменьшается, что дает заметное снижение шума и значительно продлевает срок службы лампы.

Прилагаемый к проектору пульт дистанционного управления позволяет произвести настройки изображения удаленно.

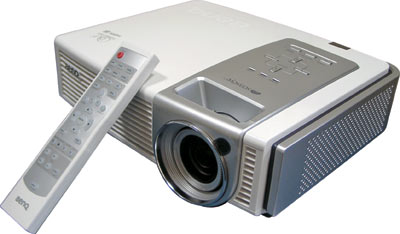

BenQ PE7700Выбор редакции - BenQ PE7700

Проектор BenQ PE7700 производства компании BenQ Corporation относится к классу DLP-проекторов и выполнен на базе DMD-матрицы Mustang HD2+ размером 0,8 дюйма по диагонали с физическим разрешением 1280x720. Помимо базового разрешения проектор в состоянии отображать изображения с разрешением от 640x350 до 1024x768 благодаря примененной технологии сжатия.

В проекторе использована технология Senseye, в основу которой входят четыре функции: Color Enhancement, Contrast Enhancement, Clarity Optimization и Motion Optimization. По заявлениям компании, данная технология позволяет получать чистую цветовою палитру. Чип с технологией Senseye обеспечивает более насыщенные цвета, чем стандартные процессоры RGB. Цвета и полутона автоматически устанавливаются, корректируются, а затем воспроизводятся с оптимальным цветным балансом.



Выбор редакции - BenQ PE7700

Для осуществления точной передачи цветов в проекторе использовано шестисегментное цветовое колесо с 5-кратной скоростью вращения. На само цветовое колесо нанесено специальное покрытие, которое гораздо лучше передает красную и синюю составляющие цвета.

Одним из ключевых условий четкого отображения движущихся предметов является обработка видеосигнала, в ходе которой тот преобразуется из обычного чересстрочного формата в прогрессивный. Кроме того, в проекторе использована функция компенсации, благодаря которой удается получить плавное динамическое изображение, лишенное зубчатых краев в диагональных линиях. А модуль повышения четкости Clarity Optimization подавляет имеющиеся шумы видеосигнала.

Широкоугольный объектив проектора позволяет получать изображение размером по диагонали от 0,93 до 7,62 м на расстоянии от 1,35 до 5,45 м от экрана.

Заявленный световой поток составляет 1100 ANSI-люмен, а коэффициент контрастности — 2500:1. При измерениях был зафиксирован средний световой поток 691,8 ANSI-люмен, что составляет 62,9% от заявленного значения. Полученный результат был достигнут при следующих настройках: уровень яркости — 20 (шкала от –30 до 30), уровень контраста — 2 (шкала от –30 до 30). При этих настройках наблюдался достаточно насыщенный черный цвет. На рис. 2 можно увидеть полученный в ходе тестирования цветовой охват и точку белого проектора BenQ PE7700.



Рис. 2. Цветовой охват и точка белого проектора BenQ PE7700

Рис. 2. Цветовой охват и точка белого проектора BenQ PE7700

Корпус устройства имеет стильный дизайн и выполнен из пластика двух цветов — серебристого и белого. На верхней панели размещена система настройки проектора, состоящая из четырех клавиш, расположенных в виде креста, и из трех кнопок, одна из которых отвечает за энергопитание проектора. Сочетание всех этих кнопок позволяет настроить проектор в кратчайшее время. Кроме того, на проекторе изначально реализованы быстрые клавиши, отвечающие за вызов функции автонастройки, за поиск источников видеосигнала и вызов пользовательских настроек, занесенных в память устройства.

Проектор BenQ PE7700 совместим со стандартом HDTV и поддерживает разрешение с соотношением сторон 16:9, что гарантирует корректную работу с сигналом телевидения высокой четкости HDTV. Совместимые форматы: 480i/p, 576i/p, 720p и 1080i. Проектор поддерживает следующие системы цветности: NTSC/PAL/SECAM.

Интерфейсные разъемы расположены на задней панели проектора. Предусмотрены следующие интерфейсы: S-Video (4-контактный Mini-DIN), компонентное видео (YCbCr), HDMI (с поддержкой протокола HDCP), композитное видео, прогрессивное компонентное (YPbPr)/RGBHV: BNCx5 и сервисный порт RS232 (mini DIN 9 pin).

По заявлению производителя, срок службы лампы подсветки составляет 3000 часов в экономичном режиме работы и 2000 часов — в обычном.

Заявляемый производителем шум, создаваемый вентилятором проектора, составляет менее 29 дБ в стандартном режиме работы и 26 дБ — в экономичном.

В заключение отметим, что с учетом имеющихся возможностей проектор BenQ PE7700 достаточно привлекателен по цене. Именно это и позволило ему получить знак «Выбор редакции» в номинации «Оптимальная покупка».

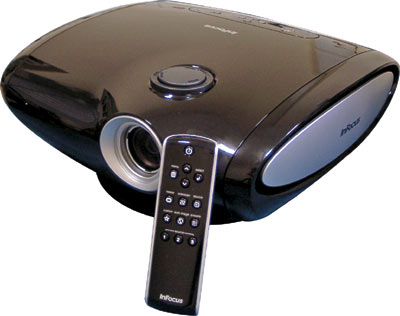

InFocus IN76

Модель IN 76 компании InFocus — одна из самых необычных в плане дизайна среди всех представленных моделей. Конечно, говорить о достоинствах дизайна всегда очень сложно, так как вкусы у всех разные. Единственное, о чем стоит упомянуть, — этот корпус разрабатывался специально для домашних кинотеатров, в то время как некоторые модели по старинке поставляются в корпусах, ориентированных на офисное использование. InFocus IN76 имеет обтекаемый, футуристичный вид. В качестве основного цвета использован черный, лишь некоторые элементы имеют серый цвет. В комплект поставки входит поворотная подставка, благодаря которой проектор может быть установлен на любую удобную поверхность. А отсоединив подставку, проектор можно смонтировать на потолке или на стене. Стоит отметить, что конструкция подставки позволяет осуществлять наклоны и повороты проектора во всех направлениях.



InFocus IN76

Забегая вперед, отметим, что и другие модели этой серии (IN 72 и IN 74) имеют точно такое же исполнение. Кроме того, все три проектора абсолютно идентичны не только по дизайну, но и по функциональности. Единственное различие моделей — использование DMD-матриц с разным разрешением.

Проектор InFocus IN76 относится к классу одночиповых DLP-проекторов. Он выполнен на базе DMD-матриц размером 0,8 дюйма по диагонали с физическим разрешением 1280x720. Заявленный световой поток проектора составляет 1000 ANSI-люмен, а контрастность — 3000:1.

В проекторе установлен DLP-чип DarkChip2 компании Texas Instruments и используется технология видеообработки Pixelworks DNX. Данная многоэтапная технология повышения качества картинки обеспечивает более чистое изображение, будь то картинка разрешения или высокой четкости.

Для осуществления точной передачи цветов в проекторе использовано шестисегментное цветовое колесо с 5-кратной скоростью вращения. Цветовое колесо откалибровано на цветовую температуру D65, которая полностью соответствует кинематографическому стандарту, принятому в кинопроизводстве.

При тестировании был зафиксирован средний световой поток в 646,8 люмен по методике ANSI, что составляет 64,7% от заявленного показателя. Полученный результат был достигнут при следующих настройках: уровень яркости — 58%, уровень контраста — 47%. При этих настройках наблюдался достаточно насыщенный черный цвет. На рис. 3 можно увидеть полученный в ходе тестирования цветовой охват и точку белого проектора InFocus IN76.



Рис. 3. Цветовой охват и точка белого проектора InFocus IN76

Рис. 3. Цветовой охват и точка белого проектора InFocus IN76

Проектор может работать в экономичном режиме, при котором световой поток от лампы уменьшается на 20%, что дает заметное снижение шума и значительно продлевает срок службы лампы. При этом качество изображения в затемненных помещениях практически не ухудшается.

Срок службы лампы проектора (SHP, 200 Вт) составляет 3000 часов.

Фокусировка и изменение размера изображения производятся вручную. Для этих целей на верхней панели проектора предусмотрены два колесика в вертикальной плоскости. К функциям меню относятся коррекция трапецеидальных искажений (Keystone) и автоматическая подстройка размера и положения изображения.

Клавиши навигации по меню, переключения источников видеосигнала и кнопка включения/выключения питания расположены на верхней панели проектора. Из индикаторов на этой панели имеется всего один светодиод, информирующий о включенном состоянии проектора.

InFocus IN76 полностью совместим с HDTV-сигналом, а также со всеми DVD-плеерами. Проектор легко коммутируется с кабельными и спутниковыми ресиверами.

На задней панели находятся интерфейсные разъемы: DVI-разъем (M1-DA), композитный видеовход (RCA), компонентный видеовход (RCA ? 3), S-Video, HDMI, SCART RGBS, а также управляющий разъем RS232.

Все возможности управления проектором также доступны при помощи входящего в комплект пульта дистанционного управления.

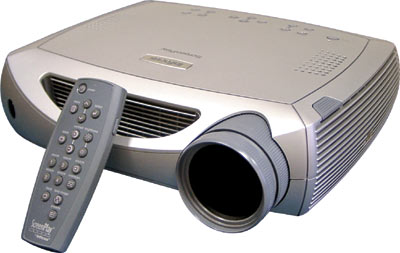

InFocus SP7210

Вторым проектором компании InFocus является модель, относящаяся к другой линейке проекторов, — InFocus SP7210. На данный момент эта модель является флагманом линейки, что и не удивительно, поскольку она выполнена на базе нового чипа Mustang 720p+ с технологий DarkChip3 от Texas Instruments, Inc. Следует подчеркнуть, что проектор InFocus SP7210 является первым проектором с чипом DarkChip3 не только в ассортименте InFocus, но и вообще на проекторном рынке.

Корпус проектора, традиционный для изделий InFocus, полностью повторяет корпус, использованный в моделях LP 650, SP 5700 и SP 7205, — он имеет прямоугольную форму, выполнен в серых тонах и снабжен массивной транспортировочной ручкой. На корпусе расположены один выдвигающийся и один вращающийся на резьбе упоры для регулировки положения светового пятна. По своим функциональным возможностям модель InFocus SP7210 полностью повторяет SP 7205. Единственным отличием новой модели от SP 7205 является именно наличие нового чипа Mustang 720p+ с технологий DarkChip3. По заявлению компании, новый чип позволяет получить более контрастное изображение с менее выраженной структурой матрицы.



InFocus SP7210

Предварительная обработка изображения осуществляется модулем Faroudja DCDi FU 2310, который использовался и в ранее выпущенных моделях. Faroudja DCDi FU 2310 обеспечивает высокое качество изображения без шумов, артефактов и межстрочных искажений. Объектив аппарата длиннофокусный и лишен возможности горизонтального и вертикального сдвигов. Это свидетельствует о жестких требованиях к установке проектора относительно экрана. В качестве линз объектива использованы линзы компании Carl Zeiss.

Проектор InFocus SP7210 выполнен по DLP-технологии на базе 0,8-дюймовой микрозеркальной DMD-матрицы. Физическое разрешение матрицы составляет 1280x720, заявленный световой поток — 1100 ANSI-люмен, а контрастность — 2800:1.

В InFocus SP7210 применено семисегментное пятискоростное цветовое колесо. Новое 7-сегментное колесо позволяет получить более насыщенное, мягкое и лишенное артефактов изображение в темных сценах. Откалибровано цветовое колесо на цветовую температуру 6500K. Эта температура полностью соответствует стандарту D65 и кинематографическому стандарту.

Осуществляется совместимость по стандартам PAL/SECAM/NTSC, по форматам HD — 720p, 1035i, 1080i, 1080p-24Hz.

Набор функциональных возможностей данного проектора характерен для большинства проекторов, предназначенных для домашних кинотеатров. Фокусировка и изменение размера изображения производятся вручную, имеются цифровая коррекция трапецеидальных искажений (Keystone) и автоматическая подстройка размера и положения изображения. Экранное меню проектора русифицировано и организовано удобным образом, что не требует для навигации множественных нажатий на клавиши.

При тестировании был зафиксирован средний световой поток в 664,3 люмен по методике ANSI, что составляет 60,4% от заявленного показателя. Полученный результат был достигнут при следующих настройках: уровень яркости — 60%, уровень контраста — 47%. При этих настройках наблюдался достаточно насыщенный черный цвет. На рис. 4 можно увидеть полученный в ходе тестирования цветовой охват и точку белого проектора InFocus SP7210.



Рис. 4. Цветовой охват и точка белого проектора InFocus SP7210

Рис. 4. Цветовой охват и точка белого проектора InFocus SP7210

Проектор оснащен различными интерфейсами подключения, что позволяет подключать к нему практически любое оборудование. Так, InFocus SP7210 имеет фирменный разъем M1-DA, который позволяет через специальные кабели подавать DVI-, VGA- и HDMI-сигналы; дополнительный VGA-разъем может воспринять компонентный или VGA-сигнал, а также работать в качестве контрольного VGA-выхода. В проекторе предусмотрены два разъема S-Video, два компонентных видеовхода (YPbPr) и один компонентный видеовход D5.

Проектор оснащен портом управления RS-232C и тремя разъемами mini-jack, два из которых являются триггерами, а один служит для подключения дистанционного управления.

Проектор InFocus SP7210 комплектуется пультом ДУ, оснащенным всеми необходимыми клавишами для настройки всех параметров проектора.

Проектор может поставляться с двумя различными лампами: либо с лампой (UHP, 220 Вт) срок службы которой составляет 3000 часов, либо с лампой (UHP, 250 Вт), имеющей срок службы 2000 часов.

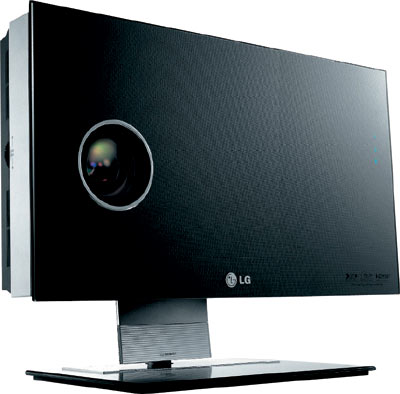

LG AN110Выбор редакции - LG AN110

LG AN110 относится к классу DLP-проекторов и выполнен на базе DDR DMD-матрицы размером 0,65 дюйма по диагонали с физическим разрешением 1280x768 (WXGA). Помимо базового разрешения проектор способен отображать изображения с разрешением от 640x350 до 1280x1024 (SXGA) благодаря примененной технологии сжатия.

Используемая в устройстве выходная широкоугольная оптическая система имеет фокусное расстояние (f), равное 24,3-34 мм, и позволяет настраивать фокусировку изображения и его увеличение (zoom 1,42x). Подобная оптическая система дает возможность размещать плоскость изображения на расстоянии от 1,1 до 11 м, при этом получаемое изображение может иметь размер по диагонали от 30 (76,2 см) до 300 дюймов (7,62 м). Источником света служит 200-ваттная лампа типа NSH (Ushio), срок службы которой превышает 4000 часов.

Проектор поддерживает экономичный режим работы, при котором световой поток от лампы уменьшается на 30%, что обеспечивает заметное снижение шума с 28 дБ (при нормальном режиме) до 24 дБ. Заявленный производителем световой поток проектора LG AN110 составляет 1000 ANSI-люмен (для экономичного режима этот параметр равен 700 ANSI-люмен), а контраст — 2500:1 (full on/off).



Выбор редакции - LG AN110

Проектор LG AN110 совместим со стандартом HDTV и поддерживает разрешения с соотношением сторон 16:9, что гарантирует корректную работу с сигналом телевидения высокой четкости HDTV. Совместимые форматы: 1080i/720p/576p/576i/480p/480i. Проектором поддерживаются следующие системы цветности: NTSC/PAL/SECAM/NTSC 4,43/PAL-M/PAL-N.

Корпус устройства выполнен из пластика нескольких цветов. Так, лицевая панель может быть либо белой (модель AN110W), либо черной (модель AN110B), а в боковых панелях проектора использовано сочетание черного и серебристого пластика.

Кнопки управления настройками проектора расположены на боковой панели. Всего предусмотрено восемь клавиш, в том числе кнопка питания. Остальные клавиши служат для настройки увеличения/уменьшения изображения, настройки фокусного расстояния, а также для вызова меню, перемещения по меню, изменения параметров меню и т.д. Имеется отдельная клавиша для выбора источников сигнала.

Проектор LG AN110 универсален в плане возможностей подключения различных источников сигнала. На нижней панели проектора LG AN110 расположены следующие интерфейсы: D-Sub 15 pin, Mini DIN 4 pin (S-Video), композитный видео RCA и HDMI. Возможно подключение проектора через компонентный интерфейс источника сигнала при помощи кабеля RCA to D-Sub, который входит в комплект поставки. Также на нижней панели имеется разъем для подключения питания и управляющий вход RS232 (D-Sub 9 pin). Столь широкий спектр входных интерфейсов исключает риск возникновения каких-либо проблем с подключением проектора, предоставляя пользователям возможность самостоятельного выбора потенциальных источников сигнала.

На правой боковой грани проектора расположено регулировочное колесико, позволяющее осуществлять смещение изображения вверх-вниз. На верхней поверхности какие-либо элементы управления и настройки отсутствуют — имеется лишь небольшая дверца, открывающаяся в автоматическом режиме и служащая для вентиляции лампы подсветки (закрывается она в автоматическом режиме при выключении устройства).

На лицевой стороне проектора расположены только окно объектива, закрывающееся специальной шторкой при выключении устройства, окно ИК-приемника для связи с пультом дистанционного управления и три светодиодных индикатора (power, lamp, temp), осуществляющих мониторинг работы проектора.

Корпус проектора LG AN110 имеет очень удобную систему установки и регулировки положения. Для крепления на стену проектор комплектуется специальным креплением-шарниром, позволяющим наклонять проектор в двух плоскостях на 5°. Также существует возможность вращения проектора относительно вертикальной оси на ±10°.

Питание проектора осуществляется от сети 220-240 В частотой 50 или 60 Гц, при этом потребляемая мощность не превышает 280 Вт. Габариты устройства составляют 443?254,2?92,2 мм, а вес — 4,5 кг.

Пульт управления, удобный и функциональный, предоставляет пользователю расширенный набор возможностей, делающих работу с прибором еще более комфортной. На пульте имеются те же кнопки управления, что и на корпусе проектора. Также предоставляется возможность регулировать положение изображения и активизировать функцию цифрового увеличения. Кроме того, предусмотрены кнопка автоматической настройки изображения и кнопка стоп-кадра.

Данная модель проектора получила все основные мировые премии, присуждаемые за дизайн, в области IT: iF Design, Reddot Design и 2006 CES Innovation Award.

При тестировании был зафиксирован средний световой поток в 420 люмен по методике ANSI, что составляет 42% от заявленного показателя (1000 ANSI-люмен). Полученный результат был достигнут при следующих настройках: уровень яркости — 65%, уровень контраста — 50%. При этих настройках наблюдался достаточно насыщенный черный цвет. На рис. 5 можно увидеть полученный в ходе тестирования цветовой охват и точку белого проектора LG AN110.



Рис. 5. Цветовой охват и точка белого проектора LG AN110

Рис. 5. Цветовой охват и точка белого проектора LG AN110

На рисунке хорошо видно, что проектор имеет достаточно большой цветовой охват, а также можно наблюдать прекрасную точку белого, которая никуда не смещена.

LG AN110 имеет шестисегментное цветовое колесо, но на глаз увидеть разницу между моделями, обладающими семисегментным и шестисегментным цветовым колесом, практически невозможно. Скорость вращения цветового колеса в модели LG AN110 составляет х5.

Проектор LG AN110 отмечен нами знаком «Выбор редакции» как одна из самых качественных среди представленных на тестирование моделей.

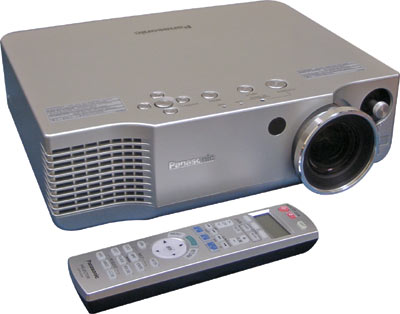

Panasonic PT-AE900EВыбор редакции - Panasonic PT-AE900E

Panasonic PT-AE900E является единственным участником данного тестирования, изготовленным по ЖК-технологии.

Проектор обладает широкоформатной матрицей с высоким разрешением WXGA (1280x720), световым потоком 1100 ANSI-люмен и очень высокой контрастностью — 5500:1. По заявлениям компании, такого результата удалось добиться благодаря использованию динамической ирисовой диафрагмы, рабочий диапазон которой был увеличен по сравнению с моделями-предшественниками. Это усовершенствование, наряду с эффективными алгоритмами анализа гистограммы на темных и на светлых сценах, обеспечивает большую яркость на светлых сценах и позволяет достичь более глубокого черного цвета на темных участках изображения. Контрастность удалось повысить также за счет специального покрытия для смесительной призмы в оптическом блоке.

Проектор Panasonic PT-AE900E выполнен в пластиковом корпусе серебристого цвета. Органы управления проектора расположены на его верхней панели. Всего предусмотрено восемь клавиш управления, в том числе клавиша включения/выключения питания. Здесь же, на верхней панели, расположены три светодиодных индикатора, отображающих статус устройства.



Выбор редакции - Panasonic PT-AE900E

Структура меню проектора очень удобная. Помимо базовых функций меню доступны и расширенные настройки изображения. Проектор имеет семь предустановленных режимов изображения, в каждом из которых доступны разные уровни настройки гамма-кривой. Помимо всего прочего, в памяти проектора можно дополнительно сохранить еще три пользовательские настройки.

В проекторе использована широкоугольная оптическая система, которая имеет фокусное расстояние (f), равное 27,7-43,1 мм. Panasonic PT-AE900E оборудован объективом с двукратным оптическим трансфокатором. Подобная оптическая система позволяет получать изображение размером по диагонали от 39,76 до 300 дюймов в зависимости от расстояния.

Источником света служит 130-ваттная лампа типа UHM. Срок службы лампы производителем, к сожалению, не заявлен.

Объектив проектора имеет механический сдвиг в горизонтальной и вертикальной плоскостях, что позволяет осуществлять более точную настройку картинки. Для осуществления механического сдвига объектива на лицевой панели проектора предусмотрен специальный джойстик, который и смещает объектив в соответствующем направлении.

Кроме того, в проекторе реализованы различные технологии, улучшающие качество картинки. Так, технология SmoothScreen, которая уже использовалась в предыдущих моделях для домашнего кинотеатра, позволяет изображению на экране выглядеть более однородно, иметь ровную, гладкую структуру. Технология коррекции цвета Cinema Color Management отвечает за управление цветами.

Схема динамического управления четкостью Dynamic Sharpness Control обрабатывает видеосигнал с учетом яркостной разницы расположенных рядом пикселов, что обеспечивает четкую и ясную картинку с большей устойчивостью к шуму и помехам в сигнале.

Режим прогрессивного сканирования 3/2 Pulldown представляет собой технологию преобразования изображения из чересстрочного в прогрессивное. Технология HD IP позволяет проектору преобразовывать сигналы, записанные с более высоким качеством.

При измерениях был зафиксирован средний световой поток 669,7 ANSI-люмен, что составляет 60,9% от заявленного значения. Как видно, этот результат почти полностью удовлетворяет эмпирическому правилу «0,7». Полученный результат был достигнут при следующих настройках: уровень яркости — +22 (шкала от –32 до +32), уровень контраста — –10 (шкала от –32 до +32). На рис. 6 можно увидеть полученный в ходе тестирования цветовой охват и точку белого проектора Panasonic PT-AE900E.



Рис. 6. Цветовой охват и точка белого проектора Panasonic PT-AE900E

Рис. 6. Цветовой охват и точка белого проектора Panasonic PT-AE900E

Поставляется проектор с программируемым пультом ДУ с ЖК-экраном. Пульт способен управлять всеми компонентами домашнего кинотеатра, а также обладает собственной подсветкой кнопок, что позволяет комфортно работать с ним даже в сильно затемненных помещениях.

Все интерфейсные разъемы расположены на задней панели проектора. Проектор оборудован HDMI-входом, что гарантирует совместимость со всеми новейшими цифровыми источниками сигнала высокого разрешения. Разъемы для компонентного видеосигнала позволяют получить высококачественное изображение от DVD-плееров с прогрессивной разверткой. К разъему PC IN (D-Sub 15-pin) возможно подключение ПК или игровой консоли. Проектор также снабжен композитным и S-Video-разъемами. Кроме того, в проекторе имеется разъем последовательного порта, к которому можно подключить контроллер для сенсорного управления или аналогичное устройство.

В заключение отметим, что при своих возможностях проектор Panasonic PT-AE900E имеет достаточно привлекательную цену. Именно это и позволило ему получить знак «Выбор редакции» в номинации «Оптимальная покупка».



Редакция выражает признательность компаниям, предоставившим проекторы для проведения данного тестирования:

  • представительству компании Acer (http://www.acer.ru) — за проектор Acer PH110;
  • компании «Русский стиль» (тел.: (495) 797-5775, http://www.rus.ru) — за проекторы Action! model one MK II и LG AN110;
  • компании «Цифровые системы» (http://www.digis.ru) — за проекторы BenQ PE7700, InFocus IN76 и InFocus SP7210;
  • компании «Сервис Компьютеров» (тел.: (495) 251-2121) — за проектор Panasonic PT-AE900E.

КомпьютерПресс 6'2006
