Тестирование OEM-кулеров

Сергей Пахомов

Методика тестирования

Определение зависимости температуры процессора от степени его загрузки

Определение зависимости скорости вращения вентилятора от напряжения питания или от скважности PWM-импульсов

Определение зависимости уровня шума от напряжения питания или от скважности PWM-импульсов

Результаты тестирования

Кулеры GlacialTech

Кулеры Foxconn

Кулеры Cooler Master

Кулеры ASUS

Кулеры Floston

Кулеры Zalman

Кулеры CoolerTech Company

Выводы



Так повелось, что для тестирования обычно выбирают навороченные high-end-модели кулеров с кучей тепловых трубок. Впрочем, ничего удивительного в этом нет — это маркетинг. Действительно, что толку сравнивать дешевые модели кулеров? Все они практически одинаковы, и выявить среди них несомненного лидера довольно сложно. Кроме того, разница в цене на несколько десятков рублей вряд ли критична для конечного пользователя. Другое дело — сравнение high-end-моделей. Здесь вам и разнообразие конструкций, и значительный разброс цен.

Репутация компании, бренда приобретается именно в верхнем ценовом сегменте. Однако парадокс заключается в том, что реальная «маржа» делается как раз на производстве low-еnd-моделей, а high-end-решения выпускаются главным образом для поддержания имиджа компании. Собственно, ничего удивительного в этом нет. Дорогостоящие «коробочные» варианты кулеров, украшающие витрины компьютерных магазинов, ориентированы исключительно на продвинутых пользователей, занимающихся сборкой эксклюзивных моделей компьютеров. Однако, хотим мы того или нет, таких пользователей становится все меньше. Большинство относится к компьютеру как к законченному изделию, и, что находится внутри «черного» ящика, им просто не интересно. Следовательно, главным потребителем такой продукции, как кулеры, являются компании, занимающиеся серийным производством компьютеров, а поскольку для них первостепенное значение имеет конечная стоимость всего ПК, то они стремятся использовать как можно более дешевые комплектующие. Понятно, что в данном случае красочные коробки и инструкции по установке не нужны. Главное, чтобы цена кулеров была невысокой и они справлялись с возложенной на них задачей. Впрочем, низкая стоимость и отсутствие красочной коробки — это не единственный признак OEM-кулеров. Есть и другие специфические детали. К примеру, конвейерная сборка ПК предусматривает определенную последовательность операций и для нее подходят кулеры с клипсовым креплением к материнской плате. При таком способе крепления кулер можно устанавливать в системный блок на последнем этапе. В то же время многие модели кулеров рассчитаны на болтовое крепление с использованием монтажной пластины, устанавливаемой с противоположной стороны материнской платы. Такой способ монтажа кулера несовместим с конвейерной сборкой ПК, однако может применяться при стапельной сборке.

В настоящей статье мы рассмотрим несколько OEM-кулеров низшего ценового сегмента для процессоров Intel c разъемом LGA 775, ориентированных не на продажу в розничной сети, а на поставку крупными партиями компаниям, занимающимся сборкой ПК.

Методика тестирования

Одна из главных проблем при проведении тестирования кулеров — это выбор методики тестирования. Дело в том, что не существует единой, общепризнанной методики, которая бы всех устраивала. Естественно, в таких условиях каждый вправе проводить тестирование кулеров по собственной методике — главное, чтобы она имела логическое обоснование и приводила к разумным результатам.

В большинстве случаев методика тестирования кулеров подразумевает измерение температуры процессора при различных режимах его загрузки. Соответственно лучшим считается тот кулер, который обеспечивает самую низкую температуру процессора при прочих равных условиях.

Однако, на наш взгляд, такую методику нельзя признать объективной — ее можно использовать лишь с определенными оговорками. Дело в том, что, как только мы устанавливаем кулер на процессор в материнской плате, тестируется уже не кулер, а именно связка кулера, материнской платы и процессора. К примеру, если по результатам тестирования нам известна зависимость скорости вращения кулера от текущей температуры процессора, полученная для одной связки материнской платы, процессора и кулера, то это вовсе не означает, что и для всех остальных материнских плат мы получим аналогичные результаты. Проблема заключается в том, что функцию изменения скорости вращения кулера реализует контроллер на самой материнской плате.

Существует два основных способа управления скоростью вращения кулера. Первый заключается в том, чтобы динамически изменять напряжение питания на кулере, то есть по мере роста температуры процессора увеличивается и напряжение питания кулера, а следовательно, возрастает скорость вращения вентилятора. Диапазон изменения напряжения составляет обычно от 6 до 12 В, однако для некоторых материнских плат нижняя граница напряжения может быть и меньше 6 В. Таблица соответствия между текущей температурой процессора и напряжением питания кулера «зашита» в контроллере управления скоростью вращения кулера и не подлежит корректировке пользователем, то есть является особенностью материнской платы.

Кулеры, поддерживающие технологию динамического изменения напряжения питания, оснащаются трехконтактными разъемами: два контакта используются для подачи напряжения питания, а третий служит для передачи сигнала тахометра, который позволяет контроллеру на материнской плате определять текущую скорость вращения вентилятора. Принцип действия тахометра довольно прост. За каждый оборот крыльчатки вентилятора формируются два прямоугольных импульса напряжения. Зная частоту следования импульсов (сигнал тахометра), можно вычислить скорость вращения вентилятора (RPM). Так, частота тахометра, выраженная в герцах, связана со скоростью вращения вентилятора по формуле: RPM(об./мин)=f(Гц)*60/2.

Второй способ управления скоростью вращения вентилятора — это применение широтно-импульсной модуляции (PWM-технологии). Специальный PWM-контроллер на материнской плате формирует последовательность прямоугольных импульсов, подаваемых на контроллер вентилятора. Эти импульсы используются как управляющие сигналы для своеобразного электронного ключа, который периодически подключает и отключает вентилятор от напряжения питания в 12 В. Частота управляющих PWM-импульсов остается неизменной, меняется лишь их скважность, которая определяется как отношение времени, при котором PWM-сигнал находится при высоком напряжении, к длительности всего импульса (рис. 1).



Скважность PWM-импульсов

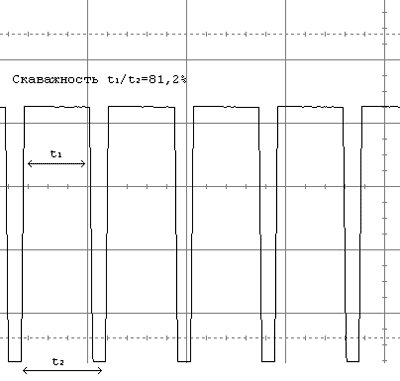

Рис. 1. Скважность PWM-импульсов

Типичная частота следования PWM-импульсов составляет 23 кГц, а скважность импульсов изменяется в диапазоне от 30 до 100%, однако нижняя граница скважности зависит от конкретного PWM-контроллера и может быть еще ниже.

Кулеры, поддерживающие PWM-технологию, имеют четырехконтактный разъем питания. При этом все кулеры с поддержкой PWM-технологии поддерживают и технологию динамического изменения напряжения питания.

Технология динамического изменения напряжения питания кулера имеет свои плюсы и минусы. Главное ее преимущество — низкая стоимость решения. Так, трехконтактные кулеры стоят в среднем на один доллар меньше аналогичных кулеров с поддержкой PWM-технологии. Недостаток применения технологии динамического изменения напряжения питания кулера заключается в том, что диапазон возможного изменения скорости вращения вентилятора в данном случае меньше, чем при использовании PWM-технологии.

Учитывая то обстоятельство, что скорость вращения вентилятора контролируется самой материнской платой, становится понятно, что тестирование кулеров в связке с материнской платой можно считать корректным только в том случае, когда в BIOS материнской платы в принудительном порядке отключается технология управления скоростью вращения вентилятора. В противном случае тестируется не кулер как таковой, а связка из кулера, материнской платы и процессора. Причем на основании полученных результатов сравнивать кулеры друг с другом некорректно, поскольку при наличии других материнских плат будут получены иные результаты.

В связи с этим при тестировании кулеров мы постарались создать такие условия, чтобы обеспечить независимость результатов от материнской платы.

Методика тестирования включала следующие этапы:

  • определение зависимости температуры процессора от степени его загрузки при отключенной технологии управления скоростью вращения вентилятором;
  • определение зависимости скорости вращения вентилятора от напряжения питания или от скважности PWM-импульсов;
  • определение зависимости уровня шума от напряжения питания или от скважности PWM-импульсов.

Определение зависимости температуры процессора от степени его загрузки

Для определения зависимости температуры процессора от степени его загрузки использовался стенд, состоящий из материнской платы Intel D975XBX2 на базе чипсета Intel 975 Express и процессора Intel Core 2 Extreme X6800.

Двухъядерный процессор Intel Core 2 Extreme X6800 обладает энергопотреблением (TDP) 95 Вт, что выше TDP процессоров семейства Intel Core 2 Duo.

При тестировании в настройках BIOS была заблокирована возможность динамического изменения скорости вращения вентилятора, то есть вентиляторы постоянно вращались на максимальных оборотах независимо от температуры.

Для контроля температуры процессора и загрузки процессора применялась утилита Intel Thermal Analysis Tool v. 2.06 (рис. 2).

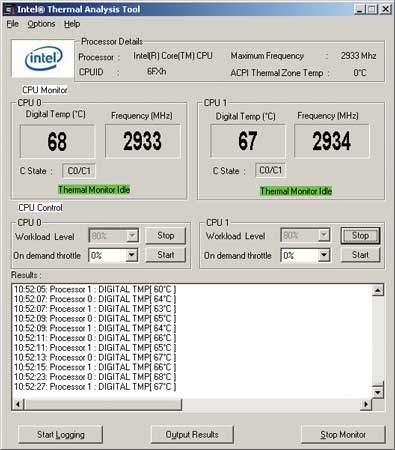

Утилита Intel Thermal Analysis Tool v. 2.06

Рис. 2. Утилита Intel Thermal Analysis Tool v. 2.06

Определение зависимости скорости вращения вентилятора от напряжения питания или от скважности PWM-импульсов

Для трехконтактных кулеров, поддерживающих технологию динамического изменения напряжения питания для управления скоростью вращения вентилятора, определялась зависимость скорости вращения вентилятора от напряжения питания. Для этого каждый вентилятор подключался к источнику питания, позволяющему плавно менять напряжение в пределах от 6 до 12 В. С помощью цифрового осциллографа контролировался сигнал тахометра, что позволяло вычислять скорость вращения вентилятора. Это дало возможность построить график зависимости скорости вращения вентилятора от напряжения.

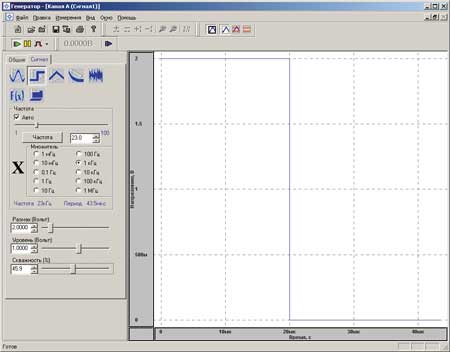

Форма сигнала PWM-импульсов, задаваемая цифровым генератором, и соответствующий сигнал тахометра, контролируемый цифровым осциллографом

Рис. 3. Форма сигнала PWM-импульсов, задаваемая цифровым генератором,
и соответствующий сигнал тахометра, контролируемый цифровым осциллографом

Для четырехконтактных кулеров, поддерживающих PWM-технологию, определялась зависимость скорости вращения вентилятора от скважности PWM-импульсов. Для формирования управляющих PWM-импульсов использовался цифровой генератор сигналов произвольной формы (рис. 3), а для контроля PWM-импульсов — цифровой осциллограф. Скорость вращения вентилятора контролировалась посредством сигнала тахометра (рис. 4). Частота PWM-импульсов составляла 23 кГц, а скважность варьировалась от 10 до 100%. Амплитуда PWM-импульсов равнялась 1 В. Фотография стенда для тестирования кулеров с применением генератора PWM-сигналов и осциллографа показана на рис. 5.



Сигнал тахометра, контролируемый цифровым осциллографом

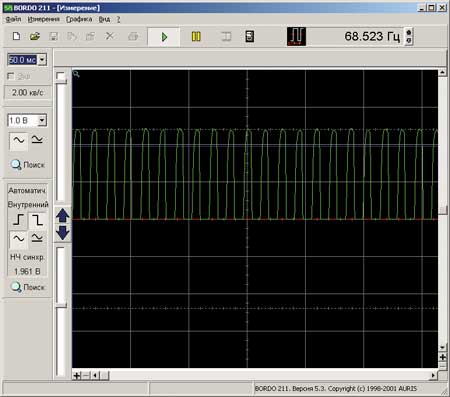

Рис. 4. Сигнал тахометра, контролируемый цифровым осциллографом

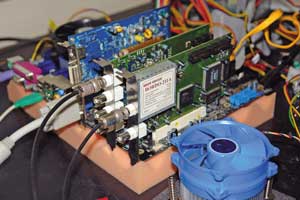

Стенд для тестирования кулеров с использованием генератора PWM-сигналов и осциллографа

Рис. 5. Стенд для тестирования кулеров
с использованием генератора PWM-сигналов
и осциллографа

Определение зависимости уровня шума от напряжения питания или от скважности PWM-импульсов

Для определения зависимости уровня шума, создаваемого кулерами, использовался специальный стенд, который состоял из источника питания с пассивной системой охлаждения, позволяющего плавно менять напряжение в пределах от 6 до 12 В. Для измерения уровня шума применялся специальный шумомер Center 322, который располагался на расстоянии 15 см над кулером.

Отметим, что при измерении уровня шума стандартная методика не использовалась, поэтому полученные нами результаты нельзя сравнивать со значениями уровня шума, указываемыми в технических характеристиках, а следовательно, и с показателями других кулеров. Однако их вполне возможно применять для сравнения друг с другом протестированных кулеров. Фотография стенда для измерения уровня шума кулера показана на рис. 6.

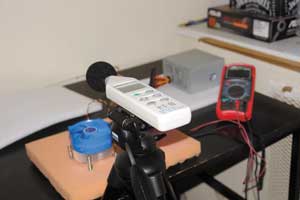

Стенд для измерения уровня шума кулера

Рис. 6. Стенд для измерения уровня шума кулера

Результаты тестирования

Кулеры GlacialTech

Модельный ряд OEM-кулеров компании GlacialTech весьма широк. В нашем тестировании мы ограничились рассмотрением лишь четырех моделей: Igloo 5072 Silent (E), Igloo 5056 PWM, Igloo 5071 и Igloo 5060 Light.

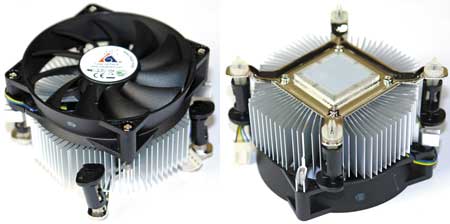

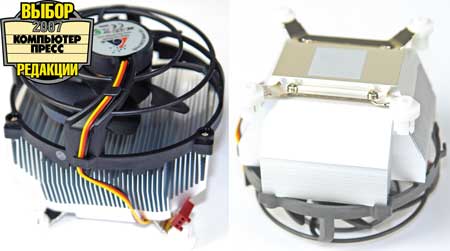

Igloo 5072 Silent (E)

Igloo 5072 Silent (E)

Igloo 5056 PWM

Igloo 5056 PWM

Igloo 5071

Igloo 5071

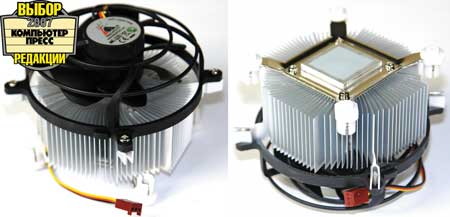

Igloo 5060 Light

Igloo 5060 Light

Как и полагается моделям эконом-класса, комплектация всех упомянутых кулеров минимальна: простенькая коробка, руководство по инсталляции (на наш взгляд, вещь абсолютно лишняя) и собственно кулер. Термопаста заранее нанесена на подошву радиатора.

Радиаторы всех кулеров полностью алюминиевые и отличаются друг от друга лишь высотой. Основное же различие между этими моделями кулеров заключается в конструкции вентилятора, а также в способах управления скоростью его вращения. Во всех вентиляторах кулеров GlacialTech установлены подшипник качения и подшипник скольжения. В моделях Igloo 5072 Silent (E), Igloo 5071 и Igloo 5060 Light применяется технология динамического изменения напряжения питания для управления скоростью вращения вентиляторов, а следовательно, такие кулеры оснащены трехконтактными разъемами питания.

При этом максимальная скорость вращения вентилятора, соответствующая напряжению питания 12 B, составляет 2400 об./мин для Igloo 5072 Silent, 2600 об./мин для Igloo 5060 Light и 2800 об./мин для Igloo 5071. Таким образом, кулеры этих трех моделей создают различные воздушный поток и уровень шума. Естественно, максимальный воздушный поток (47 CFM) и максимальный уровень шума (32 дБ) дает самый «шустрый» кулер Igloo 5071.

Кулер Igloo 5056 PWM поддерживает технологию динамического изменения напряжения питания и технологию широтно-импульсной модуляции (PWM-технологию) для управления скоростью вращения вентилятора. При этом, согласно технической документации, скорость вращения вентилятора изменяется от 800 до 3500 об./мин. Правда, в данном случае не вполне понятно, каким образом вычислена минимальная скорость вращения, — дело в том, что она определяется для скважности импульсов в 100%, что соответствует постоянному уровню напряжения питания в 12 В. Минимальная скорость вращения вентилятора зависит от скважности импульсов, задаваемой PWM-контроллером материнской платы. Собственно, в данном случае все зависит именно от PWM-контроллера материнской платы и никак не связано с самим кулером.

Еще одна особенность Igloo 5056 PWM, отличающая ее от остальных рассмотренных моделей GlacialTech, заключается в том, что в ней используется 90-миллиметровый вентилятор с 11-лепестковой крыльчаткой.

Кулеры Igloo 5071, Igloo 5060 Light и Igloo 5072 Silent (E) крепятся к материнской плате с помощью болтов, для чего в комплект входит монтажная пластина, устанавливаемая с обратной стороны материнской платы. Применяемая в них система крепления, по правде говоря, крайне неудобна. Отсутствие прижимных пружин на болтах и фиксаторов не позволяет прикрепить кулер так, чтобы обеспечить равномерное давление его подошвы на поверхность процессора.

Заметим, что такой тип крепления довольно редко используется при конвейерной сборке ПК, поскольку требует изменения ее последовательности. Поэтому кулеры с таким типом крепления чаще применяются при стапельной сборке ПК.

В кулерах Igloo 5072 Silent (E) и Igloo 5060 Light используются одинаковые по форме вентиляторы с семилепестковой крыльчаткой.

Отметим, что компания GlacialTech предоставляет подробную техническую документацию на свои модели кулеров (что, вообще-то, большая редкость). Все технические характеристики кулеров GlacialTech приведены в табл. 1.

Таблица 1. Технические характеристики кулеров GlacialTech

Модель кулера

Igloo 5072 Silent (E)

Igloo 5056 PWM

Igloo 5071

Igloo 5060 Light

Цена, руб.

275

290

275

270

Процессорный разъем

LGA 775

Подшипники

1 качения + 1 скольжения

Скорость вращения, об./мин

2400 (±10%)

800 (± 300)-3500 (±10%)

2800 (±10%)

2600 (±10%)

Воздушный поток, CFM

30,2 (±10%)

13,7-59,9 (±10%)

47,0 (±10%)

32,8 (±10%)

Шум, дБ

22

17-36

32

25

Тип крепления

Болты

Клипсы

Болты

Разъем питания

Трехконтактный

Четырехконтактный

Трехконтактный

Материал радиатора

Алюминий

Термический интерфейс

Термопаста, нанесенная на подошву радиатора

Установочные размеры

90x90x85

90x90x56

92x92x76

90x90x78

Вес

396

303

454

307

В ходе тестирования кулеров GlacialTech выяснилось, что у кулера Igloo 5056 PWM, поддерживающего PWM-технологию, скорость вентилятора изменяется вплоть до 3665 об./мин, причем линейное изменение скорости вращения вентилятора наблюдается лишь при изменении скважности импульсов в диапазоне от 30 до 90% (рис. 7). У кулеров Igloo 5060 Light, Igloo 5071 и Igloo 5072 Silent (E), поддерживающих технологию динамического изменения напряжения для управления скоростью вращения вентиляторов, диапазоны изменения скорости вращения вентилятора составляют от 957 до 2237 об./мин, от 1296 до 2603 об./мин и от 849 до 2081 об./мин соответственно (рис. 8).



Зависимость скорости вращения вентилятора от скважности импульсов
Зависимость скорости вращения вентилятора от напряжения питания
Рис. 7. Зависимость скорости вращения вентилятора от скважности импульсов
Рис. 8. Зависимость скорости вращения вентилятора от напряжения питания

Все четыре кулера GlacialTech прекрасно справляются с охлаждением процессора (рис. 9). Так, максимальная температура процессора при 100-процентной степени его утилизации составляет 68 °С для модели Igloo 5060 Light, 64 °С для модели Igloo 5071, 69 °С для модели Igloo 5072 Silent (E) и 66 °С для модели Igloo 5056 PWM.



Зависимость температуры процессора от степени его утилизации

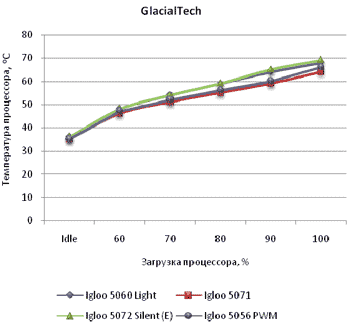

Рис. 9. Зависимость температуры процессора
от степени его утилизации

Если говорить об уровне шума, создаваемого кулерами GlacialTech, то самыми тихими оказались модели Igloo 5060 Light и Igloo 5072 Silent (E), а самой шумной — Igloo 5056 PWM (табл. 2).

Таблица 2. Уровень шума, создаваемого
кулерами GlacialTech

Кулер

Уровень шума, дБА

Min

Max

Igloo 5060 Light

30,9

40

Igloo 5071

35

49

Igloo 5072 Silent (E)

31,7

40

Igloo 5056 PWM

-

55

Кулеры Foxconn

Компания Foxconn выпускает довольно много моделей, которые можно отнести к категории OEM-кулеров. В нашем тестировании принимали участие три модели кулеров Foxconn: NBT-CMI7754BX-C, NBT-CMI7751SX-C и NBT-CMI7751BX-C.



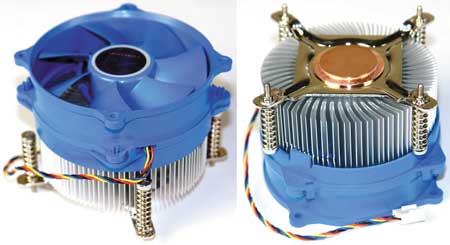

NBT-CMI7754BX-C

NBT-CMI7754BX-C

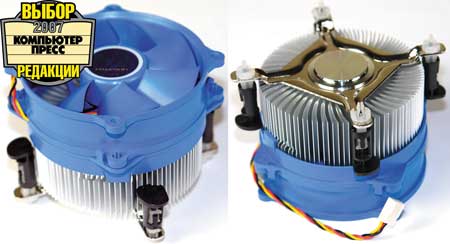

NBT-CMI7751SX-C

NBT-CMI7751SX-C

NBT-CMI7751BX-C

NBT-CMI7751BX-C

Во всех этих кулерах используется один и тот же тип вентилятора — семилепестковая крыльчатка, а также одинаковые по конструкции радиаторы. Различий между ними немного. В модели NBT-CMI7754BX-C применяется медный сердечник радиатора и болтовой тип крепления с помощью монтажной скобы, устанавливаемой с обратной стороны материнской платы, тогда как в моделях NBT-CMI7751SX-C и NBT-CMI7751BX-C установлен алюминиевый сердечник радиатора и используются клипсовые крепления. В моделях NBT-CMI7754BX-C и NBT-CMI7751BX-C применяется четырехконтактный разъем (поддерживается PWM-управление), а в кулере NBT-CMI7751SX-C — трехконтактный. Отметим, что по внешнему виду модели NBT-CMI7751SX-C и NBT-CMI7751BX-C вообще различаются только разъемами питания.

Подробные технические характеристики кулеров Foxconn приведены в табл. 3.

Таблица 3. Технические характеристики кулеров Foxconn

Модель кулера

NBT-CMI7754BX-C

NBT-CMI7751SX-C

NBT-CMI7751BX-C

Цена, руб.

262

248

256

Процессорный разъем

LGA 775

Подшипники

1 качения + 1 скольжения

Скорость вращения, об./мин

2500±10%

2000±10%

3600±10%

Воздушный поток, CFM

41,62

34,43

73,7

Шум, дБA

18-26

20

20-38

Размеры вентилятора, мм

92x92x25

92x92x25

92x92x25

Разъем питания

Четырехконтактный

Трехконтактный

Четырехконтактный

Материал радиатора

Алюминий

Материал сердечника радиатора

Медь

Алюминий

Тип крепления

Болты

Клипсы

Размер радиатора, мм

Ø90x41

Ø90x41

Ø95x80

Вес, г

557

397

450

В ходе тестирования кулеров Foxconn выяснилось, что модель NBT-CMI7751SX-C, поддерживающая технологию динамического изменения напряжения, изменяет свою скорость в диапазоне от 645 до 1781 об./мин (рис. 10).

Кулеры NBT-CMI7754BX-C и NBT-CMI7751BX-C, поддерживающие PWM-технологию, изменяют свою скорость вплоть до 3805 и 3807 об./мин соответственно (рис. 11), причем интересно, что модель NBT-CMI7754BX-C начинает «схватываться» только при скважности импульсов более 10%.



Зависимость скорости вращения вентилятора от напряжения питания
Зависимость скорости вращения вентилятора от скважности импульсов
Рис. 10. Зависимость скорости вращения вентилятора от напряжения питания
Рис. 11. Зависимость скорости вращения вентилятора от скважности импульсов

Все модели кулеров Foxconn прекрасно справляются с охлаждением процессора (рис. 12). Так, для моделей NBT-CMI7751BX-C и NBT-CMI7754BX-C максимальная температура процессора при 100-процентной степени его утилизации составляет 70 °С, для модели NBT-CMI7751SX-C — 80 °С, причем режим Throttling в данном случае не активируется.



Зависимость температуры процессора от степени его утилизации

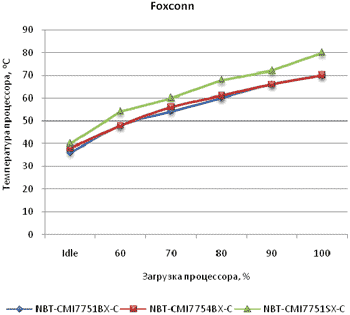

Рис. 12. Зависимость температуры процессора
от степени его утилизации

Если говорить об уровне шума, то самой тихой оказалась модель NBT-CMI7751SX-C (табл. 4).

Таблица 4. Уровень шума, создаваемого
кулерами Foxconn

Кулер

Уровень шума, дБА

Min

Max

NBT-CMI7751BX-C

-

58,5

NBT-CMI7754BX-C

-

48,2

NBT-CMI7751SX-C

31

40

Кулеры Cooler Master

Компания Cooler Master в представлении не нуждается. В широком ассортименте предлагаемых ею устройств есть и разнообразные OEM-кулеры, из которых были протестированы: CI5-9HDPA-PL-GP, DI5-9GDPA-PL-GP, CI5-9IDPA-I1-GP и CI5-9GDPA-PL. Отметим, что все перечисленные модели являются четырехконтактными, то есть поддерживают PWM-технологию и имеют одинаковые клипсовые крепления.

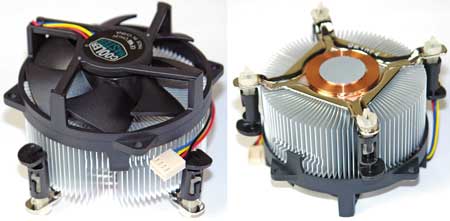

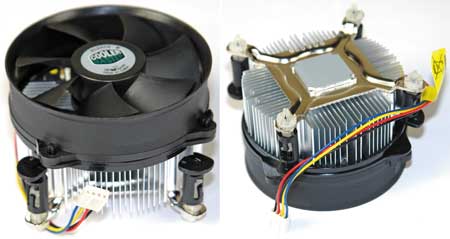

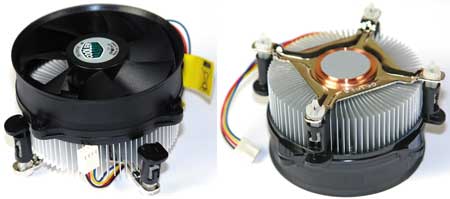

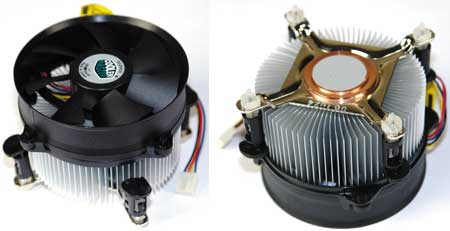

CI5-9HDPA-PL-GP

CI5-9HDPA-PL-GP

DI5-9GDPA-PL-GP

DI5-9GDPA-PL-GP

CI5-9IDPA-I1-GP

CI5-9IDPA-I1-GP

CI5-9GDPA-PL

CI5-9GDPA-PL

Во всех кулерах установлены одинаковые по форме, но различные по высоте алюминиевые радиаторы диаметром 90 мм. Кроме того, во всех радиаторах имеется медный сердечник с уже нанесенным слоем термопасты.

Основное различие между представленными кулерами касается вентиляторов. В моделях CI5-9HDPA-PL-GP, DI5-9GDPA-PL-GP и CI5-9GDPA-PL применяется одна и та же семилепестковая крыльчатка с максимальной скоростью вращения 4200 об./мин. Правда, производитель заявляет для них разные значения уровня шума и создаваемого воздушного потока, что очень странно. В модели CI5-9HDPA-PL-GP также используется семилепестковая крыльчатка, но уже несколько иной формы. Кроме того, заявленная для модели CI5-9HDPA-PL-GP максимальная скорость вращения составляет 2200 об./мин.

Подробные технические характеристики кулеров Cooler Master приведены в табл. 5.

Таблица 5. Технические характеристики кулеров Cooler Master

Модель кулера

CI5-9HDPA-PL-GP

DI5-9GDPA-PL-GP

CI5-9IDPA-I1-GP

CI5-9GDPA-PL

Цена, руб.

260

211

315

260

Процессорный разъем

LGA 775

Скорость вращения, об./мин

2200

4200

4200

4200

Воздушный поток, CFM

42,18

79

71,78

72,45-80,52

Воздушное давление, мм H2O

4,20

7,7

6,94

8.25

Шум, дБA

26

16

16

22

Размеры вентилятора, мм

Ø95x25,4

Ø95x25,4

Ø95x25,4

Ø95x25,4

Размеры радиатора, мм

Ø90x37

Ø90x34

Ø90x42

Ø90x37

Разъем питания

Четырехконтактный

Материал радиатора

Алюминий

Тип крепления

Клипсы

Вес, г

500

Н/д

400

Н/д

В ходе тестирования самой «тихоходной» оказалась модель CI5-9HDPA-PL-GP — максимальная скорость вентилятора этого кулера составила 2288 об./мин. Отметим, что для «схватывания» данного кулера необходимо, чтобы скважность импульсов превышала 10%.

Максимальные скорости вращения вентиляторов всех остальных моделей примерно одинаковы и варьируются в диапазоне от 4100 до 4325 об./мин (рис. 13).

Если говорить об эффективности охлаждения протестированных кулеров, то отметим, что модель DI5-9GDPA-PL-GP оказалась неспособной охладить процессор при степени его утилизации 100%. В результате температура процессора поднималась выше 83 °С и активировался режим тепловой защиты процессора Throttling. Поэтому данную модель кулера целесообразно использовать только в сочетании с процессорами, выделяющими меньшее количество тепла (например, с процессорами Intel Core 2 Duo).

Все остальные кулеры (CI5-9GDPA-PL, CI5-9HDPA-PL-GP, CI5-9IDPA-I1-GP) успешно справились с охлаждением процессора: и максимальная температура процессора не превышала 68 °С для моделей CI5-9GDPA-PL и CI5-9IDPA-I1-GP и 75 °С для модели CI5-9HDPA-PL-GP (рис. 14).



Зависимость скорости вращения вентилятора от скважности импульсов
Зависимость температуры процессора от степени его утилизации
Рис. 13. Зависимость скорости вращения вентилятора от скважности импульсов
Рис. 14. Зависимость температуры процессора от степени его утилизации

Если говорить об уровне шума, то самой тихой оказалась модель CI5-9HDPA-PL-GP (табл. 6).

Таблица 6. Уровень шума, создаваемого
кулерами Cooler Master

Кулер

Уровень шума, дБА

Min

Max

DI5-9GDPA-PL-GP

-

60

CI5-9GDPA-PL

-

60

CI5-9HDPA-PL-GP

43

CI5-9IDPA-I1-GP

-

55,5

Кулеры ASUS

Бюджетные кулеры компании ASUS были представлены всего двумя моделями: P5A1-8LB3 и P5M2-8SB3W, которые имеют очень похожую конструкцию и предусматривают болтовое крепление к материнской плате с использованием монтажной рамки, устанавливаемой с противоположной стороны материнской платы.

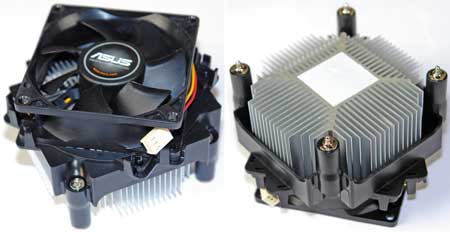

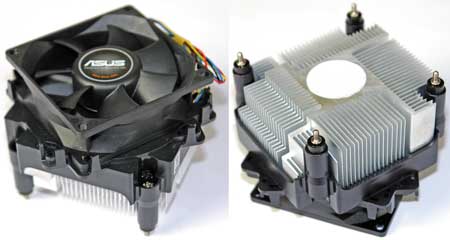

P5M2-8SB3W

P5M2-8SB3W

P5A1-8LB3

P5A1-8LB3

В моделях P5A1-8LB3 и P5M2-8SB3W применяется съемный 80-миллиметровый вентилятор, причем модель P5M2-8SB3W оснащена четырехконтактным вентилятором, а модель P5A1-8LB3 — трехконтактным.

Крепление вентиляторов к радиаторам возможно в двух положениях, при этом вентиляторы оказываются немного повернутыми друг относительно друга.

Различаются по форме и радиаторы этих моделей. Кроме того, в P5M2-8SB3W используется медный сердечник, а радиатор кулера P5A1-8LB3 выполнен полностью из алюминия. Термопаста заранее нанесена на подложку радиаторов.

Подробные технические характеристики кулеров ASUS приведены в табл. 7.

Таблица 7. Технические характеристики кулеров ASUS

Модель кулера

P5M2-8SB3W

P5A1-8LB3

Цена, руб.

300

234

Процессорный разъем

LGA 775

Скорость вращения, об./мин

3000

3300

Воздушный поток, CFM

35,31

42

Размеры вентилятора, мм

Ø80x25

Ø80x25

Размеры радиатора, мм

90x90x68

Ø90x34

Разъем питания

Четырехконтактный

Трехконтактный

Материал радиатора

Алюминий

Тип крепления

Болты

Вес, г

577

434

В ходе тестирования выяснилось, что максимальная скорость вращения вентилятора модели P5M2-8SB3W, поддерживающей PWM-технологию, составляет 3102 об./мин (рис. 15), а модели P5A1-8LB3 (рис. 16) варьируется в диапазоне от 1256 до 2891 об./мин (напомним, что данная модель кулера поддерживает управление скоростью вращения только путем изменения напряжения питания).



Зависимость скорости вращения вентилятора от скважности импульсов
Зависимость скорости вращения вентилятора от напряжения питания
Рис. 15. Зависимость скорости вращения вентилятора от скважности импульсов
Рис. 16. Зависимость скорости вращения вентилятора от напряжения питания

Что касается эффективности охлаждения кулеров P5M2-8SB3W и P5A1-8LB3, то обе модели вполне успешно справились с охлаждением процессора: его максимальная температура не превышала 65 °С для модели P5M2-8SB3W и 71 °С для модели P5A1-8LB3 (рис. 17).



Зависимость температуры процессора от степени его утилизации

Рис. 17. Зависимость температуры процессора
от степени его утилизации

Уровень создаваемого шума примерно одинаков для обеих моделей кулеров и составляет 48-49 дБA (табл. 8).

Таблица 8. Уровень шума, создаваемого
кулерами ASUS

Кулер

Уровень шума, дБА

Min

Max

P5M2-8SB3W

-

48

P5A1-8LB3

33,6

49

Кулеры Floston

Кулеры компании Floston Electronic еще не получили широкого распространения в России. Отметим, что эксклюзивным дистрибьютором компании Floston Electronic на территории России является компания Alcomtrade (www.alcomtrade.ru).

Китайская компания Floston Electronic предлагает широкий ассортимент кулеров, в том числе множество бюджетных моделей для процессоров Intel и AMD. В нашем тестировании принимали участие кулеры FCI7754BAC-4P, FC77580SQ-3P и FCI77560S-3P, рассчитанные на эксплуатацию только с процессорами Intel, имеющими разъем LGA 775.



FCI7754BAC-4P

FCI7754BAC-4P

FC77580SQ-3P

FC77580SQ-3P

FCI77560S-3P

FCI77560S-3P

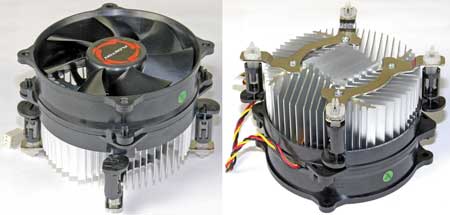

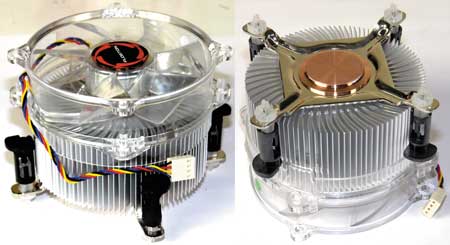

Модель FCI7754BAC-4P внешне похожа на обычный боксовый кулер, в котором предусмотрены клипсовые крепления к материнской плате, а радиатор выполнен из алюминия, но имеет медный сердечник.

80-миллиметровый вентилятор модели FCI7754BAC-4P выполнен из прозрачного пластика. Согласно технической документации, максимальный уровень шума, создаваемого вентилятором на максимальной скорости вращения, составляет 30 дБ. Отметим, что в модели FCI7754BAC-4P реализован четырехконтактный разъем, то есть кулер поддерживает PWM-технологию.

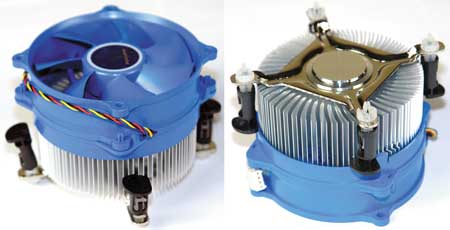

Модель FCI77560S-3P также оснащена пластиковыми клипсами для крепления к материнской плате. Радиатор этой модели полностью выполнен из алюминия, однако качество обработки поверхности подошвы радиатора (поверхность соприкосновения с процессором) оставляет желать лучшего. Она оказалась не только не отшлифованной, но и шершавой, что ухудшает теплоотдачу даже при наличии термопасты.

Вентилятор в кулере FCI77560S-3P имеет трехконтактный разъем питания, то есть предусмотрено управление скоростью вращения путем динамического изменения напряжения питания.

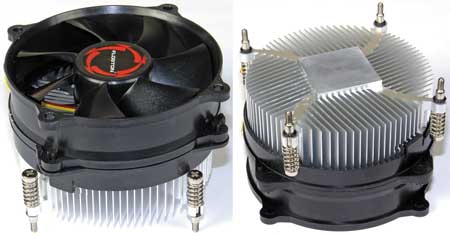

Модель FC77580SQ-3P внешне похожа на модель FCI77560S-3P, но имеет ряд особенностей. Во-первых, для крепления к материнской плате используются болты с монтажной рамкой, устанавливаемой с обратной стороны материнской платы. Во-вторых, в модели FC77580SQ-3P применяется несколько иной по форме алюминиевый радиатор. А вот в отношении крыльчаток вентиляторов можно сказать, что они абсолютно одинаковые и в FC77580SQ-3P, и в FCI77560S-3P, причем в кулере FC77580SQ-3P также используется трехконтактный вентилятор.

В комплекте с кулерами Floston поставляется термопаста.

Технические характеристики кулеров Floston приведены в табл. 9.

Таблица 9. Технические характеристики кулеров Floston

Модель кулера

FCI7754BAC-4P

FC77580SQ-3P

FCI77560S-3P

Цена, руб.

312

156

143

Процессорный разъем

LGA 775

Размеры, мм

Ø95x65

Ø95x57

Ø95x63

Разъем питания

Четырехконтактный

Трехконтактный

Трехконтактный

Материал радиатора

Алюминий + медь

Алюминий

Тип крепления

Клипсы

Болты

Клипсы

В ходе тестирования кулеров Floston было определено, что максимальная скорость вращения вентилятора модели FCI7754BAC-4P, поддерживающей PWM-технологию, достигает 2748 об./мин (рис. 18).

В двух других моделях управление скоростью вращения вентилятора осуществляется за счет изменения напряжения питания, что позволяет варьировать скорость вращения в диапазоне от 596 до 1614 об./мин — для модели FC77580SQ-3P и от 956 до 2231 об./мин — для модели FCI77560S-3P (рис. 19).



Зависимость скорости вращения вентилятора от скважности импульсов
Зависимость скорости вращения вентилятора от напряжения питания
Рис. 18. Зависимость скорости вращения вентилятора от скважности импульсов
Рис. 19. Зависимость скорости вращения вентилятора от напряжения питания

Кулер FC77580SQ-3P, работающий на малых оборотах, хотя и является малошумным, не обеспечивает эффективного охлаждения процессора при его 100-процентной утилизации. Температура ядер процессора при этом превышает 82 °С, а кроме того, активируется режим тепловой защиты Throttling.

Кулеры FCI77560S-3P и FCI7754BAC-4P вполне успешно справляются с охлаждением процессора: его максимальная температура не превышает 76 °С для модели FCI77560S-3P и 70 °С — для модели FCI7754BAC-4P (рис. 20).

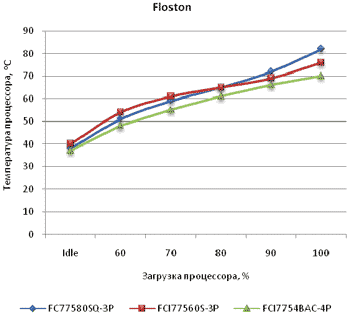

Зависимость температуры процессора от степени его утилизации

Рис. 20. Зависимость температуры процессора
от степени его утилизации

В отношении уровня шума, создаваемого кулерами Floston, можно сделать следующие выводы. Кулер FC77580SQ-3P оказался самым тихим — максимальный уровень шума составляет всего 36 дБА. Однако нужно помнить, что данный кулер является и наименее эффективным, поэтому его целесообразно использовать вкупе с менее мощными процессорами (с TDP не выше 65 Вт).

Кулеры FCI77560S-3P и FCI7754BAC-4P также достаточно тихие (табл. 10), но при этом более эффективные по сравнению с моделью FC77580SQ-3P.

Таблица 10. Уровень шума, создаваемого
кулерами Floston

Кулер

Уровень шума, дБА

Min

Max

FC77580SQ-3P

30,5

36

FCI77560S-3P

31

45,3

FCI7754BAC-4P

33

48

Кулеры Zalman

Казалось бы, причем тут Zalman, если речь идет о бюджетных OEM-кулерах? Эта компания хорошо известна в России благодаря своим навороченным моделям кулеров для экстремального охлаждения. Однако, как выяснилось, в ее ассортименте есть и OEM-кулеры. Собственно, такие устройства ничем не отличаются от обычных навороченных кулеров Zalman, разве что отсутствует красочная коробка с инструкцией, да цена существенно ниже. В остальном это те самые кулеры Zalman, с которыми данная торговая марка традиционно ассоциируется.

Итак, в нашем тестировании принимали участие кулеры СNPS7700 AlCu и СNPS9500 LED — довольно известные по своим «коробочным» вариантам, поэтому назвать их новыми нельзя. Отметим, что все кулеры Zalman являются трехконтактными, то есть не поддерживают PWM-технологию.



СNPS9500 LED

СNPS9500 LED

СNPS7700 AlCu

СNPS7700 AlCu

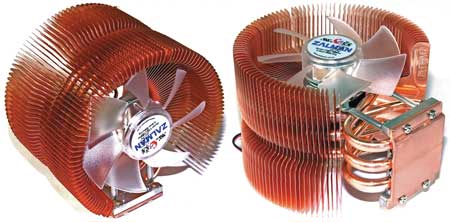

В кулерах СNPS9500 LED и СNPS7700 AlCu используется весьма неудобная система крепления, что, в общем-то, типично для всех кулеров Zalman. Стремление сделать универсальную систему крепления, совместимую со всеми типами процессорных разъемов, привело к тому, что крепление под конкретный тип процессора получается, мягко говоря, неважным. Так, кулеры СNPS9500 LED и СNPS7700 AlCu совместимы с процессорными разъемами Intel Socket 478, Intel LGA 775 и AMD Socket 754/939/940.

К кулерам СNPS9500 LED и СNPS7700 AlCu прилагаются инструкция по установке (без нее не обойтись) и разнообразные монтажные скобы, обеспечивающие совместимость с разъемами разных типов.

Кулер СNPS9500 LED, вообще-то, нельзя назвать бюджетной OEM-моделью. Он выполнен полностью из меди, оснащен тепловыми трубками и светодиодными индикаторами. Этот кулер ориентирован на компьютерных энтузиастов и вряд ли заинтересует компании, занимающиеся серийной сборкой ПК. А если еще вспомнить и систему крепления, которая никак не сочетается с конвейерной сборкой, то предположение, что такой кулер можно использовать в серийных моделях ПК, не выдерживает никакой критики.

Подробные технические характеристики кулеров Zalman приведены в табл. 11.

Таблица 11. Технические характеристики кулеров Zalman

Модель кулера

СNPS9500 LED

СNPS7700 AlCu

Цена, руб.

1100

760

Процессорный разъем

Intel Socket 478, Intel LGA 775 AMD Socket 754/939/940

Уровень шума, дБА

18-27,5

20-32

Скорость вращения, об./мин

1350-2600

1000-2000

Размеры радиатора, мм

85x112x125

136x136x67

Площадь рассеивания, см2

3698

3268

Разъем питания

Трехконтактный

Материал радиатора

Медь

Алюминий+Медь

Тип крепления

Универсальный

Универсальный

Вес, г

530

600

В ходе тестирования кулеров Zalman выяснилось, что скорость вращения вентилятора в модели СNPS7700 AlCu варьируется в диапазоне от 998 до 1835 об./мин, а в модели СNPS9500 LED — от 1403 до 2538 об./мин (рис. 21). Напомним, что обе модели поддерживают управление скоростью вращения вентилятора только путем регулирования напряжения питания.

Если говорить об эффективности охлаждения (рис. 22), то вполне естественно, что обе модели с успехом справляются с охлаждением процессора при его максимальной загрузке, при этом у модели СNPS7700 AlCu максимальная температура процессора не превышает 75 °С, а у СNPS9500 LED — 61 °С.



Зависимость скорости вращения вентилятора от напряжения питания
Зависимость температуры процессора от степени его утилизации
Рис. 21. Зависимость скорости вращения вентилятора от напряжения питания
Рис. 22. Зависимость температуры процессора от степени его утилизации

Что касается максимального уровня шума (табл. 12), то у модели СNPS7700 AlCu он составляет 47,6 дБА, а у модели СNPS9500 LED — 50 дБА. В общем, они не слишком шумные, но и тихими их назвать нельзя.

Таблица 12. Уровень шума, создаваемого
кулерами Zalman

Кулер

Уровень шума, дБА

Min

Max

СNPS7700 AlCu

37

47,6

СNPS9500 LED

36

50

Кулеры CoolerTech Company

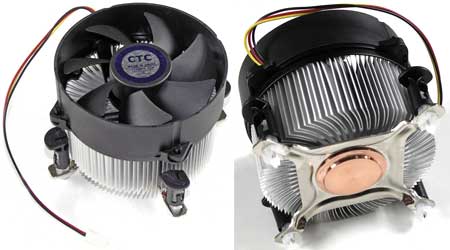

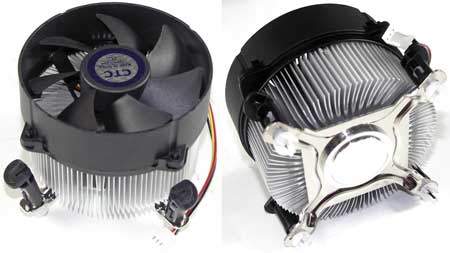

Бюджетные OEM-кулеры компании Cooler Tech Company (CTC) были представлены тремя моделями: CTC-LGA-RIC, CTC-LGA-RIC (PWM) и CTC-LGA-RIA, которые предназначены исключительно для использования с процессорами Intel с разъемом LGA-775. По внешнему виду они практически неотличимы друг от друга: один и тот же алюминиевый радиатор, одна и та же крыльчатка вентилятора. Кулеры крепятся к материнской плате с помощью пластиковых клипс.



CTC-LGA-RIC

CTC-LGA-RIC

CTC-LGA-RIC (PWM)

CTC-LGA-RIC (PWM)

CTC-LGA-RIA

CTC-LGA-RIA

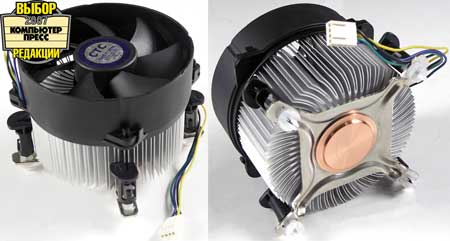

Габариты кулеров составляют 92x92x82 мм (глубинаxширинаxвысота) при размерах вентилятора 92x92x32 мм. Отметим, что в вентиляторах применяется семилепестковая крыльчатка.

У модели CTC-LGA-RIC предусмотрен трехконтактный разъем, а у модели CTC-LGA-RIC (PWM) — четырехконтактный. Во всем остальном они абсолютно идентичны. В них установлен медный сердечник радиатора (об этом свидетельствует буква «С» в аббревиатуре RIC).

Модель CTC-LGA-RIA отличается от CTC-LGA-RIC только одной деталью: вместо медного сердечника радиатора в ней применяется алюминиевый (буква «A» в аббревиатуре RIA), соответственно весь радиатор изготовлен из алюминия. Естественно, модель CTC-LGA-RIA несколько дешевле, поскольку медь сейчас дорогая.

Последнее, на чем хотелось бы остановиться, — это цены. Понятно, что самой дешевой является модель CTC-LGA-RIA — всего 150 руб. Модель CTC-LGA-RIC обойдется в 165 руб., а CTC-LGA-RIC (PWM) — в 205 руб.

Подробные технические характеристики кулеров CTC приведены в табл. 13.

Таблица 13. Технические характеристики кулеров CTC

Модель кулера

CTC-LGA-RIC

CTC-LGA-RIC (PWM)

CTC-LGA-RIA

Цена, руб.

165

205

150

Процессорный разъем

LGA 775

Скорость вращения, об./мин

2500

2500

2500

Уровень шума, дБА

22

22

22

Размеры, мм

Ø95x80

Ø95x80

Ø95x80

Разъем питания

Трехконтактный

Четырехконтактный

Трехконтактный

Материал радиатора

Алюминий

Тип крепления

Клипсы

Вес, г

390

390

370

Как выяснилось в ходе тестирования, для кулера CTC-LGA-RIC (PWM), поддерживающего PWM-технологию, максимальная скорость вращения вентилятора составляет 2518 об./мин (рис. 23). Скоростные характеристики кулеров CTC-LGA-RIC и CTC-LGA-RIA абсолютно одинаковы, что неудивительно — в этих моделях используется один и тот же вентилятор. Скорость вращения вентилятора в моделях CTC-LGA-RIC и CTC-LGA-RIA варьируется в диапазоне от 1425 до 2505 об./мин (рис. 24).



Зависимость скорости вращения вентилятора от скважности импульсов
Зависимость скорости вращения вентилятора от напряжения питания
Рис. 23. Зависимость скорости вращения вентилятора от скважности импульсов
Рис. 24. Зависимость скорости вращения вентилятора от напряжения питания

Все три модели кулера справляются с охлаждением процессора при его максимальной загрузке: максимальная температура процессора составляет 78 °С для модели CTC-LGA-RIC (PWM) и 80 °С — для моделей CTC-LGA-RIC и CTC-LGA-RIA (рис. 25). Хотя температура 80 °С близка к критической, перехода в режим Throttling не наблюдается.



Зависимость скорости вращения вентилятора от напряжения питания

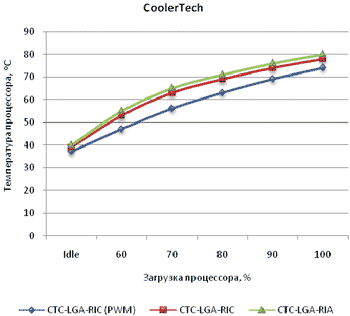

Рис. 25. Зависимость скорости вращения вентилятора
от напряжения питания

Все три модели кулера CTC являются довольно тихими (табл. 14): максимальный уровень шума не превосходит 46,7 дБа для модели CTC-LGA-RIC (PWM) и 45,6 дБа для моделей CTC-LGA-RIC и CTC-LGA-RIA.

Таблица 14. Уровень шума, создаваемого
кулерами CTC

Кулер

Уровень шума, дБА

Min

Max

CTC-LGA-RIC (PWM)

-

43,3

CTC-LGA-RIC

33,5

43,3

CTC-LGA-RIA

33,5

43,3

Выводы

Итак, подведем итоги нашего тестирования кулеров, целью которого, как, впрочем, и большинства других тестирований, был поиск ответа на вопрос, какой продукт предпочесть. Увы, однозначного ответа на него не существует. Что касается кулеров, то при выборе модели необходимо учитывать не только цену, но и назначение, то есть для каких компьютеров она будет использоваться. Для офисных ПК на базе процессоров с низким энергопотреблением подойдет любой из рассмотренных в нашем тестировании кулеров, поэтому выбор нужно делать, исходя исключительно из цены устройства. Если же речь идет о домашних компьютерах, то необходимо учитывать не только стоимость кулера, но и его эффективность, а также уровень создаваемого им шума.

При выборе кулера для домашнего ПК мы рекомендуем придерживаться следующих критериев.

Во-первых, он должен обеспечивать эффективное охлаждение двухъядерного процессора Intel Core 2 Extreme X6700 с энергопотреблением 95 Вт при его 100-процентной загрузке в течение сколь угодно долгого времени. Под эффективным охлаждением мы подразумеваем такие условия, при которых не активируется режим тепловой защиты процессора (Throttling), то есть его температура должна быть ниже 80 °С. Особо подчеркнем, что говорить о том, что один кулер лучше другого лишь потому, что обеспечивает температуру процессора в 65 °С при его 100-процентной загрузке, тогда как другой при тех же условиях — температуру 75 °С, абсолютно некорректно. Оба показателя являются нормальной рабочей температурой процессора, которая не приводит к его перегреву. Запас по температуре актуален лишь в том случае, если речь идет о разгоне процессора, что считается уже нештатным режимом работы. Кроме того, необходимо иметь в виду, что мы тестировали кулеры вкупе с двухъядерным процессором серии Extreme Edition с энергопотребелением в 95 Вт. Такие процессоры практически не продаются, а энергопотребление «нормальных» двухъядерных процессоров серии Intel Core 2 Duo составляет 65 Вт. Таким образом, если уж кулер может справиться с охлаждением процессора Intel Core 2 Extreme X6700, то все остальные процессоры он охладит и подавно.

Во-вторых, кулер должен быть достаточно тихим. Напомним, что применяемая нами методика измерения уровня шума является нестандартизованной, а потому полученные результаты никак не связаны с теми значениями, которые заявляют производители кулеров, однако они вполне корректны для для сравнения тестируемых кулеров друг с другом.

При выборе кулера для домашнего ПК максимальный уровень шума, на наш взгляд, не должен превышать 47 дБА (при измерении по вышеописанной методике). При этом кулеры по уровню шума условно можно разделить на две категории: с максимальным уровнем шума до 42 дБА и в диапазоне от 42 до 47 дБА.

Согласно данной классификации к кулерам первой категории можно отнести модели CTC-LGA-RIC (PWM), GlacialTech Igloo 5060 Light, GlacialTech Igloo 5072 Silent (E) и Foxconn NBT-CMI7751SX-C. Все эти модели кулеров можно с успехом использовать для домашних ПК, в особенности для медиацентров, для которых требования к шуму системы имеют первостепенное значение. Данные модели кулеров мы отметили знаком «Выбор редакции».

Чтобы выбрать лучший из лучших кулеров, необходимо учитывать и цену. А по цене лидером является модель CTC-LGA-RIC (PWM).

Ко второй категории можно отнести модели CTC-LGA-RIC, CTC-LGA-RIA, Cooler Master CI5-9HDPA-PL-GP и Floston FCI77560S-3P. Они также обеспечивают достаточно эффективное охлаждение и являются малошумными. Данные модели также целесообразно использовать для малошумных домашних ПК и медиацентров, но лучше — в сочетании с процессорами семейства Intel Core 2 Duo. В таком случае можно гарантировать, что уровень шума, создаваемого этими кулерами, будет существенно ниже приводимых нами значений благодаря применению технологий динамического управления скоростью вращения вентиляторов.

В заключение несколько слов о кулерах Zalman. Эта марка хорошо известна, и кажется странным, что данные модели не оказались среди победителей нашего тестирования. Действительно, кулеры Zalman СNPS7700 AlCu и СNPS9500 LED достойны только положительных отзывов. Однако, все упирается в цену. Мы тестировали именно бюджетные модели кулеров, а Zalman СNPS7700 AlCu и СNPS9500 LED не попадают в данную категорию.



Редакция выражает признательность:

  • компании «ОЛАНДГРУПП» (www.olandgroup.ru) за предоставление кулеров CoolerTech CTC-LGA-RIC (PWM), CTC-LGA-RIC, CTC-LGA-RIA, Zalman СNPS7700 AlCu, СNPS9500 LED, GlacialTech Igloo 5060 Light, Igloo 5071, Igloo 5072 Silent (E) и Igloo 5056 PWM;
  • компании «ПИРИТ» (www.pirit.ru) за предоставление кулеров Cooler Master DI5-9GDPA-PL-GP, CI5-9GDPA-PL, CI5-9HDPA-PL-GP и CI5-9IDPA-I1-GP;
  • компании AlcomTrade (www.alcomtrade.ru) за предоставление кулеров Floston FC77580SQ-3P, FCI77560S-3P и FCI7754BAC-4P;
  • представительству компании ASUSTeK Computer, Inc. (www.asuscom.ru) за предоставление кулеров ASUS P5M2-8SB3W и P5A1-8LB3;
  • представительству компании Foxconn (www.foxconn.ru) за предоставление кулеров Foxconn NBT-CMI7751BX-C, NBT-CMI7754BX-C и NBT-CMI7751SX-C.



В начало В начало

КомпьютерПресс 3'2007
