В тестовой лаборатории «КомпьютерПресс» проведено тестирование пяти моделей корпусов для создания компьютерных систем HTPC: SilverStone LC16B-MR, SilverStone LC18B, SilverStone LC20B-M, Thermaltake Mozart SX MediaLAB VC7001SNS и Thermaltake LANBOX HT VF5451BNSE.

Введение

В последнее время все большую популярность приобретают мультимедийные компьютерные системы, создаваемые специально для работы в качестве универсального домашнего развлекательного центра, в частности домашнего кинотеатра. Появился даже целый класс подобных устройств, получивших название HTPC (Home Theatre Personal Computer). Особую актуальность подобные компьютерные системы приобрели с распространением формата High Definition, поскольку для воспроизведения HD-видео реальной альтернативой им могут стать разве что игровые приставки Sony PlayStation 3, оснащенные Blue-Ray-приводом. Бытовые же DVD с возможностью воспроизведения видео формата High Definition пока еще слишком дороги. Кроме того, многие телевизоры и проекторы, способные воспроизводить изображение такого разрешения, по карману далеко не всем. А вот ЖК-монитор подобного формата уже перестал быть предметом роскоши. Так что тандем HTPC плюс монитор сегодня, пожалуй, является самым доступным и распространенным решением для любителей HD-видео. При это, естественно, к дизайну и функциональности подобных устройств предъявляются уже несколько иные требования, нежели к обычному домашнему ПК. В идеальном случае по своей эргономике и простоте управления они должны быть приближены к бытовой электронике. Развитие HTPC выдвинуло новые требования и к корпусам, используемым для создания таких систем, как к ключевому компоненту, определяющему внешний вид и во многом функциональные возможности подобного рода ПК. Именно поэтому наше очередное тестирование мы решили посвятить компьютерным корпусам для HTPC-систем, предлагаемым в настоящее время на российском рынке. В результате в нашем распоряжении оказалось пять моделей подобных решений: SilverStone LC16B-MR, SilverStone LC18B, SilverStone LC20B-M, Thermaltake Mozart SX MediaLAB VC7001SNS и Thermaltake LANBOX HT VF5451BNSE. Технические характеристики данных корпусов приведены в таблице.

Технические характеристики корпусов

Название корпуса

SilverStone LC16B-MR

SilverStone LC18B

SilverStone LC20B-M

Thermaltake Mozart SX VC7001SNS

Thermaltake LANBOX HT VF5451BNSE

Производитель

SilverStone Technology

SilverStone Technology

SilverStone Technology

Thermaltake Technology

Thermaltake Technology

Материал

Сталь SECC, алюминиевая лицевая панель

Алюминий

Сталь SECC, алюминиевая лицевая панель

Сталь SECC, алюминиевая лицевая панель

Сталь SECC, алюминиевая лицевая панель

Тип корпуса

Desktop

Desktop

Desktop

Desktop

miniCase

Формфактор материнской платы

ATX

ATX

ATX

ATX

microATX

Слоты

7

7

7

3 (через переходник)

4

С выходом на лицевую панель

5,25-дюймовые

1

2

2

1

2

3,5-дюймовые

1

1

1

1

1

Внутренние

5,25-дюймовые

0

0

0

0

0

3,5-дюймовые

6

6

6

2

2

Система охлаждения

Места для установки вентиляторов

5 посадочных мест (80 мм)

5 посадочных мест (80 мм)

5 посадочных мест (80 мм)

2 посадочных места (90 мм)

3 посадочных места (2x60 мм, 1x80 мм)

Установленные вентиляторы

2

2

Нет

2

3

Набор выходных интерфейсов на лицевой панели

USB

1

Нет

4

2

2

IEEE-1394

1

Нет

1

1

1

Аудиоразъемы mini-jack

2

Нет

2

2

2

Мультимедиа

VFD-дисплей, ПДУ, набор мультимедийных кнопок, многофункциональная ручка

7-дюймовый сенсорный дисплей

VFD-дисплей, ПДУ

VFD-дисплей, ПДУ, набор мультимедийных кнопок

VFD-дисплей, ПДУ, набор мультимедийных кнопок

Дополнительные устройства

Картридер

Нет

Нет

Нет

Нет

Размеры, мм

430x170x430

425x170x443

430x170x430

440x90x470

 300x230x430

Вес, кг

7,3

6,5

7

8,8

7,5

Цена, долл.

699

275

340

209

226

Методика тестирования

Установить какие-то четкие, объективные критерии оценки компьютерных корпусов, а тем более корпусов для HTPC довольно сложно. Подход к выбору корпуса субъективен и во многом зависит от личных предпочтений пользователя в отношении дизайна, а также от его видения того, на основе каких комплектующих будет собрана компьютерная система (формфактор материнской платы, количество жестких дисков и оптических приводов, количество и формфактор карт расширения и т.д.). Сухой статистикой цифр в данном случае сложно передать преимущество того или иного решения. Поэтому настоящая статья будет носить в основном описательный характер, а приводимые здесь оценки будут в значительной мере субъективны. При рассмотрении продуктов особое внимание мы постарались уделить следующим аспектам:

  • дизайн;
  • удобство монтажа;
  • эффективность системы охлаждения (при использовании стандартных средств, то есть коробочного кулера процессора и набора вентиляторов, поставляемых в комплекте с корпусом);
  • наличие и функциональность органов управления и индикации;
  • наличие интерфейсных разъемов;
  • возможности размещения дисков и оптических приводов.

Для оценки возможностей корпусов на их базе была собрана HTPC-система следующей конфигурации:

  • материнская плата — Gigabyte GA-945GMF-S2 (чипсет Intel 945G Express);
  • процессор — Intel Core 2 Extreme X6800 (тактовая частота 2,93 ГГц, TDP 75 Вт);
  • кулер — GlacialTech Igloo 5060 Light;
  • память — DDR2-800 Kingston KHX8000D2K2/2G (2x1024 Мбайт в двухканальном режиме);
  • видео — интегрированное на материнской плате графическое ядро Intel Graphics Media Adapter 950;
  • жесткий диск — Seagate Barracuda 7200.7 объемом 120 Гбайт (ST3120827AS);
  • оптический привод — NEC.

Тестирование работоспособности идущего в комплекте поставки ПО и драйверов проводилось под управлением операционной системы Windows Vista x86 Ultimate.

Для определения эффективность системы охлаждения с помощью утилиты Intel Thermal Analisis Tool на центральный процессор давалась 100-процентная нагрузка и по истечении 15 минут снимались показания его температуры.

Участники тестирования

SilverStone LC20B-M

Линейка корпусов LC20, выпускаемая компанией SilverStone Technology, входит в серию продуктов Lascala. В этой линейке представлены несколько моделей корпусов двух цветов (серебряные и черные), различающиеся набором дополнительных мультимедийных возможностей. Предоставленный для тестирования корпус LC20B-M — это мультимедийная модель (в ее названии (LC20B-M) на это указывает литера «М») черного цвета (на что указывает литера «В» (Black)). Основная область применения этого корпуса — это, безусловно, построение компьютерных систем HTPC (Home Theater PC).

Корпус LC20B-M (рис. 1) относится к классу десктопов и имеет весьма внушительные размеры (430x170x430 мм при весе 7 кг), но благодаря дизайну и цвету не производит впечатление громоздкого. Он изготовлен из высококачественной 0,8-миллиметровой стали марки SECC, а его лицевая панель, оригинальное исполнение которой во многом определяет привлекательность внешнего вида этого устройства, — из 5-миллиметрового алюминиевого листа. Лицевая панель отличается элегантной, обтекаемой формой, смягчающей углы традиционного параллелепипеда десктопного корпуса.



Рис. 1. Корпус SilverStone LC20B-M

Все выведенные на нее устройства и интерфейсы спрятаны за двумя дверцами, так что эта часть корпуса выглядит как монолитная гладкая поверхность, за исключением разве что акриловой вставки, которая проходит в ее нижней части, объединяя в единый декоративный элемент дверцу, закрывающую панель выходных интерфейсов, индикаторы (питания и дисковой активности) и двухстрочный VFD-дисплей (Vacuum Fluorescent Display), а также кнопки включения, расположенной левее.

Кстати говоря, VFD-дисплей и находящийся рядом с ним ИК-приемник являются частью аппаратно-программного решения iMON, которое позволяет отнести корпус LC20B-M к классу устройств с расширенными мультимедийными возможностями. В комплект поставки этого мультимедийного корпуса также входят пульт дистанционного управления iMON PAD Remote Controller и диск с дистрибутивом программного обеспечения iMON, в составе которого: драйвер, комплект утилит iMON, и мультимедийный пакет iMEDIAN (рис. 2).

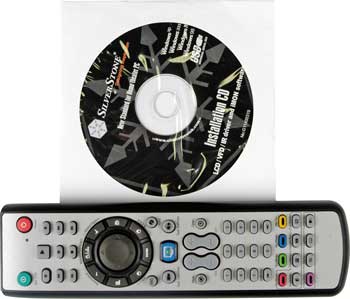

Рис. 2. Пульт дистанционного управления
и диск с ПО к корпусу SilverStone LC20B-M

Программное обеспечение iMON отвечает за управление компьютером с помощью пульта. Под здесь управлением понимается не только возможность включения и отключения медиацентра. С пульта дистанционного управления можно управлять воспроизведением мультимедийного контента, выставить таймер, запускать приложения, а также полностью настроить содержание информации, отображаемой на VFD-дисплей. Пользователь может изменять строку приветствия, выводимую на VFD-дисплей, вывести на экран графический эквалайзер, сведения о мультимедийных файлах, поступивших e-mail сообщениях и даже новостную ленту, правда, следует учесть, что VFD-дисплей «понимает» только латиницу и поэтому подключать неанглоязычные новостные ленты, смысла не имеет, вот, к примеру, как выглядит русскоязычная новостная лента RBK (рис. 3). Кроме того, с помощью пульта дистанционного управления можно управлять курсором и эмулировать нажатие кнопок мыши, а вызвав виртуальную клавиатуру вводить и текст.



Рис. 3. Отображение русскоязычной информации
на VFD-дисплее корпуса
SilverStone LC20B-M

Отметим, что на диске, поставляемом в комплекте с корпусом, есть набор утилит iMON/iMEDIAN ver.5.00.0714, который официально не поддерживает работу под управлением OC Windows Vista. Установив его, мы убедились в том, что хотя в целом утилиты работоспособны, но некоторые их функции реализованы некорректно. К примеру, компьютер не выключался при нажатии кнопки на пульте дистанционного управления, хотя утилита iMON показывала, что команда на отключение поступила. Решить проблему удалось, скачав с официального сайта производителя программно-аппаратного комплекса iMON — компании SoundGraph, Inc. (http://www.soundgraph.com) новую версию набора утилит iMON/iMEDIAN — ver.6.01.0122.

За дверцами на лицевой панели корпуса скрыты 5,25-дюймовый отсек для оптических приводов, рассчитанный на установку двух таких устройств, и интерфейсная панель, где расположены четыре порта USB 2.0, один порт IEEE-1394, два разъема mini-jack для подключения микрофона и наушников и 3,5-дюймовый отсек для установки картридера (рис. 4).



Рис. 4. Интерфейсы лицевой панели

Что касается внутреннего устройства корпуса, то SilverStone LC20B-M весьма вместителен и имеет продуманную конструкцию (рис. 5). При размещении компонентов системы пользователю не придется выкраивать место и подбирать компактные комплектующие — здесь можно развернуться с размахом. Размеры корпуса позволяют использовать не только microATX (рис. 6), но и полноформатные материнские платы ATX.

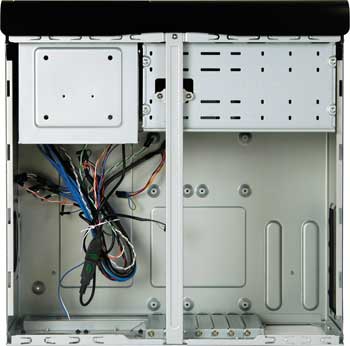

Рис. 5. Внутренняя конструкция корпуса
SilverStone LC20B-M

Рис. 6. Монтаж материнской платы формфактора
microATX в корпус SilverStone LC20B-M

Корпус допускает установку семи плат расширения. Для размещения жестких дисков LC20B-M имеет корзину, рассчитанную на установку шести 3,5-дюймовых винчестеров (при этом подразумевается их вертикальное крепление). Стенки корзины покрыты демпфирующими прокладками, которые гасят вибрации, возникающие при работе жестких дисков.

В корпусе предусмотрены три отсека с выходом на лицевую панель (external bay), впрочем о них уже говорилось: два 5,25-дюймовых, рассчитанные на установку оптических приводов, и один 3,5-дюймовый для установки устройства для работы с внешними носителями данных (к примеру, картридера).

Собрать мультимедийный центр в этом корпусе не составит труда даже новичку — все просто, логично и удобно, хотя без проблем не обошлось. Если устанавливать блок питания так, как это допускают крепления, то его боковой вентилятор будет ориентирован не внутрь корпуса, а наружу (к боковой панели). Если расположить блок питания правильно, то закрепить его можно будет только тремя винтами (рис. 7).

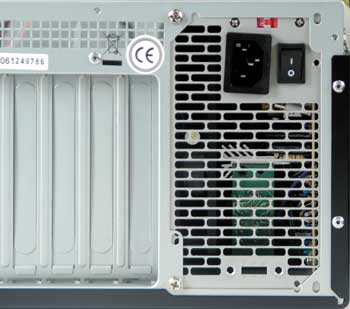

Рис. 7. Крепление блока питания в корпусе
SilverStone LC20B-M

Кстати говоря, при сборке корпуса также стоит принять во внимание тот факт, что для подключения главного разъема блока питания к материнской плате следует использовать переходник (входит в комплект поставки), который снабжен специальным разъемом для питания VFD-дисплея и ИК-приемника.

Корпус SilverStone LC20B-M имеет пять посадочных мест для установки вентиляторов охлаждения:

  • два для 92- или 80-мм вентиляторов на передней панели (перед корзиной с жесткими дисками);
  • два для 80-мм вентиляторов на задней панели;
  • одно для 80-мм вентилятора на боковой панели.

Кроме того, на боковых стенках со стороны блока питания и на противоположной стороне в месте размещения процессорного кулера установлены декоративные вентиляционные решетки. Таким образом, при необходимости можно организовать довольно мощную систему вентиляции корпуса, только следует учитывать, что в комплект поставки вентиляторы не входят, хотя есть крепеж и декоративные защитные сетки для них. Проведенное нами тестирование показало, что необходимость в установке этих вентиляторов может и не возникнуть. Так, при использовании тестовой конфигурации для обеспечения нормального температурного режима компонентов системы хватило стандартных средств охлаждения, при этом температура процессора при работе со 100-процентной нагрузкой не превышала 74 °С (рис. 8).

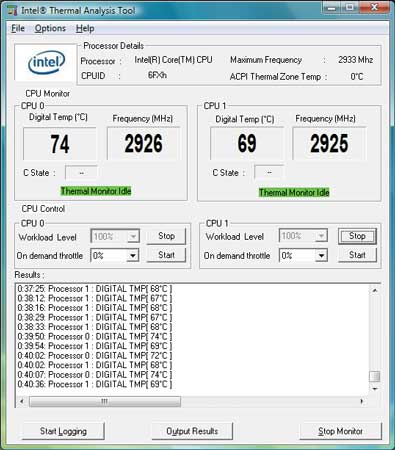

Рис. 8. Показания утилиты Intel Thermal Analisis Tool
при тестировании корпуса SilverStone LC20B-M

SilverStone LC16B-MR

Линейка корпусов LC16М, выпускаемая компанией SilverStone Technology, как и LC20, описанная выше, входит в серию продуктов Lascala. В этой линейке тоже представлено несколько моделей корпусов двух цветов (серебряные и черные), но, в отличие от LC20, все они являются мультимедийными (о чем свидетельствует литера «М» (Multimedia) в названии линейки), и производитель позиционирует их как решения для построения систем класса HTPC (Home Theater PC). Предоставленный для тестирования корпус LC16B-MR (рис. 9) — это модель черного цвета (на что указывает литера «В» (Black) в его названии) со встроенным устройством для работы с флэш-накопителями — картридером (о чем свидетельствует литера «R» (Reader) в названии корпуса).



Рис. 9. Корпус SilverStone LC16B-MR

По формфактору LC16B-MR полностью аналогичен уже рассмотренному LC20B-M — он относится к классу десктопов и имеет cтоль же внушительные размеры: 430x170x430 мм при весе в 7,3 кг. Корпус сделан на таком же шасси из высококачественной 0,8-миллиметровой стали марки SECC, а его утолщенная передняя панель представлена из специально обработанного неполированного алюминия. Корпус LC16B-MR выполнен в стиле добротной дорогой аппаратуры класса Hi-Fi: строгий классический дизайн, правильные линии; в центре передней панели находится двухстрочный VFD-дисплей (Vacuum Florescent Display), справа от которого — большая изящная ручка (аналог ручки громкости бытовой аппаратуры), ниже — мультимедийные кнопки, представляющие собой ее уменьшенные копии, слева — исполненная в той же манере кнопка выключения. Все остальные устройства и интерфейсы спрятаны за откидными крышками: выше дисплея расположен отсек для оптического привода (очень порадовала плавная доводка, срабатывающая при его закрытии), ниже него — встроенная панель выходных интерфейсов: картридер, порт USB, порт IEEE-1394 и два разъема mini-jack для подключения микрофона и наушников (рис. 10).



Рис. 10. Выходные интерфейсы корпуса
SilverStone LC16B-MR

Кстати, и VFD-дисплей с расположенным рядом с ним ИК-приемником, и многофункциональная ручка, и набор мультимедийных клавиш — все это является частью аппаратно-программного решения iMON, о котором уже довольно подробно говорилось при описании корпуса LC20B-M. Здесь же мы лишь отметим, что в комплект поставки LC16B-MR, так же как и в случае LC20B-M, входит пульт дистанционного управления iMON PAD Remote Controller и диск с дистрибутивом программного обеспечения iMON, включающего драйвер и комплект утилит iMON, а также мультимедийный пакет iMEDIAN. На диске, поставляемом в комплекте с корпусом, есть набор утилит iMON/iMEDIAN ver.5.00.0714, который официально не поддерживает работу с OC Windows Vista, поэтому, во избежание проблем, для работы iMON рекомендуем скачать с сайта разработчика этого ПО (http://www.soundgraph.com) последнюю версию утилит.

Стоит, пожалуй, сказать несколько слов о возможностях мультимедийных кнопок и многофункциональной ручки. Последняя позволяет выполнять целый ряд действий: при вращении вправо-влево это обычный регулятор громкости, при нажатии она выполняет роль кнопки включения/отключения звука, а при длительном нажатии вызывает утилиту управления VFD-дисплеем FrontView, которая обеспечивает навигацию (поворот вправо-влево) и выбор (короткое нажатие) режима вывода контента на экран.

Что касается внутреннего устройства корпуса LC16B-MR, то оно во многом схоже с конструкцией LC20B-M (рис. 11). Этот корпус тоже весьма вместителен и имеет продуманную конфигурацию. Размеры корпуса позволяют использовать не только microATX, но и полноформатные материнские платы ATX. Корпус допускает установку семи карт расширения. Для размещения жестких дисков SilverStone LC16B-MR имеет две корзины, рассчитанные на установку трех 3,5-дюймовых винчестеров каждая (при этом подразумевается их горизонтальное крепление). Кроме того, в корпусе предусмотрены еще два отсека, имеющие выход на лицевую панель (external bay): 5,25-дюймовый, рассчитанный на установку оптического привода, и 3,5-дюймовый, который в данной комплектации корпуса уже занят картридером.

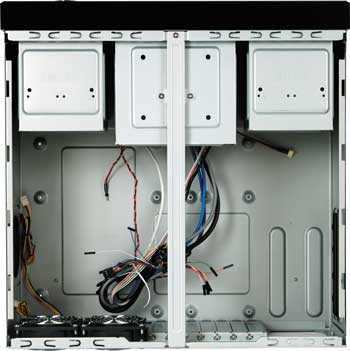

Рис. 11. Внутренняя компоновка корпуса
SilverStone LC16B-MR

Монтаж системы в этом корпусе не доставит хлопот — все довольно удобно и продуманно. Проблема с блоком питания, правда, осталась, но, так же как и в случае с LC20B-M, она решается путем крепления блока на трех винтах.

Особое внимание в аннотации к этому корпусу уделяется его возможностям для обеспечения эффективного охлаждения компонентов системы, которые, как заявляет производитель, даже превосходят возможности традиционных корпусов.

Для установки вентиляторов охлаждения SilverStone LC16B-MR имеет пять посадочных мест:

  • два для 92- или 80-мм вентиляторов на передней панели (перед корзинами с жесткими дисками);
  • два для 80-мм вентиляторов на задней панели;
  • одно для 80-мм вентилятора на боковой панели.

На боковых стенках со стороны блока и на противоположной стороне в месте размещения процессорного кулера установлены декоративные вентиляционные решетки.

В стандартной комплектации на задней панели корпуса уже установлены два малошумных 80-мм вентилятора (уровень шума 21 дБА, максимальная скорость вращения — 2050 об./мин).

Как показало тестирование, корпус LC16B-MR вполне способен обеспечивать эффективное охлаждение компонентов системы, даже в случае использования высокопроизводительных комплектующих с внушительным тепловыделением. Любопытно, что в собранной нами тестовой конфигурации HTPC на базе этого корпуса нормальный температурный режим обеспечивался и без подключения имевшихся в нем вентиляторов. Так, в этом случае температура процессора при работе со 100-процентной нагрузкой не превышала 72 °С, с подключенными же вентиляторами задней панели ее максимальное значение составило 70 °С (рис. 12).

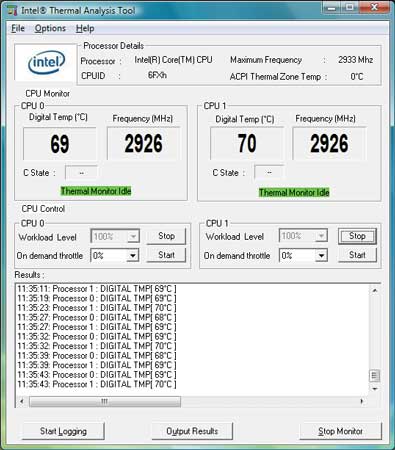

Рис. 12. Показания утилиты Intel Thermal Analisis Tool
при тестировании корпуса SilverStone LC16B-MR

SilverStone LC18B

Еще одна линейка HTPC-корпусов из серии Lascala от компании SilverStone Technology, представленная в нашем тестировании, — это SilverStone LC18. Линейка представлена несколькими моделями корпусов, которые выполнены в двух цветовых гаммах (серебряные и черные), и отличаются возможностью работы либо только с 32-, либо и с 32-, и с 64-битными операционными системами. В нашем распоряжении оказался корпус SilverStone LC18B (рис. 13) — это модель черного цвета (на что указывает литера «В» (Black) в ее названии) без поддержки работы с 64-битными операционными системами (в случае ее наличия к названию корпуса добавляется V64).



Рис. 13. Корпус SilverStone LC18B

По формфактору LC18B весьма схож с описанным выше корпусом LC16B-MR — он тоже относится к классу десктопов и имеет приблизительно такие же размеры (425x170x443 мм), но весит значительно меньше — всего 6,5 кг (против 7,3 кг у последнего), вследствие того, что данный корпус полностью изготовлен из алюминия (толщина — 1,5 мм). В дизайне этих моделей тоже можно найти много общего: те же строгие прямоугольные классические формы, но на сей раз вместо небольшого двухстрочного VFD-дисплея на передней панели красуется 7-дюймовый сенсорный дисплей. Согласно спецификации, этот широкоформатный дисплей (соотношение сторон 16:10) поддерживает разрешение от 640x480 до 1600x1024 и позволяет осуществлять полноценное управление компьютерной системой без помощи мыши, клавиатуры и внешнего монитора. Посредством утилиты Touch Screen, которую можно установить с входящего в комплект поставки CD-диска, пользователь получает возможность управлять параметрами работы контроллера сенсорного дисплея, подключение которого к материнской плате, кстати говоря, осуществляется по интерфейсу USB. Например, данная утилита позволяет эмулировать нажатие кнопок мыши. Для этого на выводимой на экран стилизованной иконке мыши нужно выбрать клавишу, нажатие которой требуется воспроизвести (по умолчанию выбрана левая клавиша, но эта настройка может быть изменена через Touch Screen), и выполнить двойное нажатие в нужном месте экрана. Для удобства работы с сенсорным дисплеем в комплект поставки корпуса входит оригинальный стилус, сделанный под авторучку (рис. 14).



Рис. 14. Стилус, поставляемый в комплекте
с корпусом SilverStone LC18B

Хотя производитель рекомендует использовать для корректной работы сенсорного дисплея последнюю версию драйвера (ее можно найти на сайте http://www.eeti.com.tw/), отметим, что даже с идущим в комплекте ПО (версия драйвера 4.3.6.2817) это устройство стабильно работало под управлением ОС Windows Vista и в полной мере выполняло все заявленные функции.

Интегрировав в корпус сенсорный дисплей, специалисты компании SilverStone Technology посчитали возможным отказаться от пульта дистанционного управления и мультимедийных клавиш. Имеющиеся же здесь кнопки (помимо традиционной кнопки питания и кнопки перезагрузки), выполненные в изящном стиле продуктов серии Lascala, применяются для управления работой дисплея (включения/отключения и вызова и навигации по меню настроек, аналогичном подобному меню обычных ЖК-мониторов).

С правой стороны лицевой панели расположены три откидные декоративные дверцы: за двумя верхними расположены отсеки для оптических приводов (эти дверцы имеют механизм плавной доводки при закрытии), а за нижней — 3,5-дюймовый отсек, в который может быть установлена фирменная панель FP32. На ней помимо картридера реализовано четыре порта USB 2.0, порт IEEE-1394 и два разъема mini-jack для подключения наушников и микрофона или картридера. В поступившей в наше распоряжение модели этот отсек был пустым.

Что касается внутреннего устройства корпуса LC18, то оно в целом аналогично конструкции описанных выше моделей. Данный корпус столь же вместителен и имеет продуманную конструкцию (рис. 15).

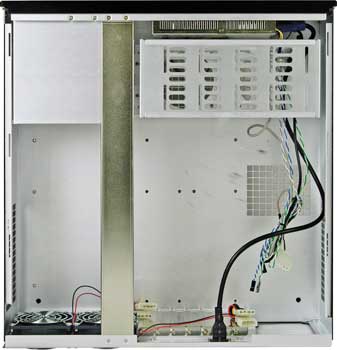

Рис. 15. Внутренняя конструкция корпуса
SilverStone LC18B

Размеры корпуса позволяют использовать не только microATX, но и полноформатные ATX материнские платы. Корпус допускает установку семи плат расширения. Для размещения жестких дисков SilverStone LC18B имеет алюминиевую корзину, рассчитанную на установку шести 3,5-дюймовых винчестеров (при этом подразумевается ее вертикальное крепление). Кроме того, в корпусе предусмотрена еще одна корзина на три устройства, имеющих выход на лицевую панель (external bay): два 5,25-дюймовых, рассчитанных на установку оптических приводов, и один 3,5-дюймовый под фирменную панель FP32 или картридер.

Монтировать систему в этом корпусе весьма удобно — все продумано и логично. На этот раз не возникло проблем даже с креплением блока питания (см. описания корпусов LC20B-M и LC16B-MR). Хотя и в данном случае не обошлось без недочетов. Так, при подключении встроенного сенсорного дисплея к разъему интегрированного графического ядра системной платы выяснилось, что имеющийся в комплекте VGA-кабель коротковат и не позволяет выполнить эту коммутацию, он подойдет разве что в случае использования дискретной графической карты (рис. 16). Потенциальные пользователи данного продукта должны иметь это в виду с тем, чтобы либо собрать систему на интегрированной графике либо запастись VGA-кабелем длиннее того, что поставляется вместе с корпусом.



Рис. 16. Попытка подключения разъема
встроенного дисплея к интегрированному
графическому контроллеру

Как и в случае с LC16B-MR, в аннотации к этому корпусу особое внимание уделяется высокой эффективности и низкому уровню шума его системы охлаждения, основой которой в стандартной комплектации выступают два 80-мм вентилятора (уровень шума — 21 дБА, максимальная скорость вращения — 2050 об./мин), размещенные на задней панели. Кроме того, SilverStone LC18B имеет еще три посадочных места для установки вентиляторов охлаждения: два для 92- или 80-мм вентиляторов на передней панели (перед корзиной с жесткими дисками) и одно для 80-мм вентилятора на боковой панели. Кроме того, на боковых стенках со стороны блока и на противоположной стороне в месте размещения процессорного кулера установлены декоративные вентиляционные решетки.

Как показало тестирование, корпус LC18B вполне может обеспечивать эффективное охлаждение компонентов системы даже при использовании высокопроизводительных комплектующих, имеющих внушительное тепловыделение. Любопытно, что в собранной нами тестовой конфигурации HTPC на базе этого корпуса нормальный температурный режим обеспечивался и без подключения находящихся в корпусе вентиляторов. Температура процессора при работе со 100-процентной нагрузкой не превышала 71 °С (рис. 17), а при подключении вентиляторов задней панели ее максимальное значение, так же как и при тестировании LC16B-MR, не превышало отметки 70 °С.



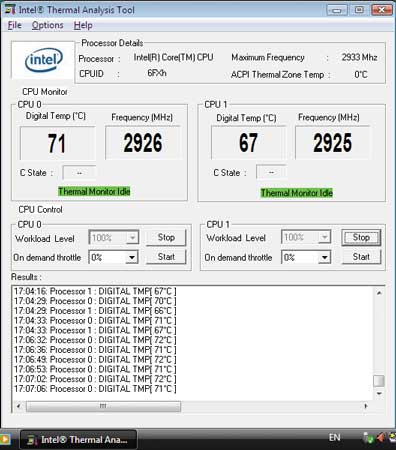

Рис. 17. Показания утилиты Intel Thermal Analisis Tool
при тестировании корпуса SilverStone LC16B-MR

Thermaltake Mozart SX MediaLAB VC7001SNS

Корпус Mozart SX VC7001SNS (рис. 18), входящий в серию продуктов VC7000 компании Thermaltake Technology, уже хорошо знаком нашим читателям по статье, посвященной тестированию медиацентров российских производителей. Он стал еще одним представителем семейства мультимедийных десктопов, участвовавших в нашем тестировании. Но, в отличие от вышеописанных моделей, этот корпус с полным правом можно назвать slim-решением: его высота составляет всего 90 мм. Габариты модели Mozart SX VC7001SNS равны 90x470x440 мм, а вес — 8,8 кг.



Рис. 18. Корпус Thermaltake Mozart SX MediaLAB
VC7001SNS

Данный корпус выполнен из высококачественной 0,8-миллиметровой стали марки SECC, а его утолщенная лицевая панель (в Thermaltake Technology ее дизайн получил название Pithy aluminum front panel) — из 1,5-миллиметрового алюминия. Эта броня из светлого матового металла в сочетании с декоративными вставками и мультимедийной панелью черного цвета придает корпусу оригинальный и стильный внешний вид.

В правой части корпуса за декоративной откидной крышкой спрятаны 5,25-дюймовый отсек для оптического привода и 3,5-дюймовый отсек, который может быть использован для установки картридера (рис. 19). В месте предполагаемого расположения оптического привода эта декоративная крышка имеет дверцу, позволяющую открыть лоток дисковода при закрытой крышке. Однако в таком положении возможно только программное управление лотком оптического привода, поскольку кнопка Eject на лицевой панели не дублируется.

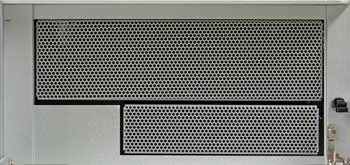

Рис. 19. Отсек оптического привода корпуса
Thermaltake Mozart SX MediaLAB VC7001SNS

В нижней левой части лицевой стороны корпуса расположена панель интерфейсов, на которой находятся два порта USB 2.0, порт IEEE-1394a и два разъема mini-jack для подключения наушников и микрофона.

В центре лицевой панели Mozart SX VC7001SNS размещается уже упоминавшаяся мультимедийная панель, на которой находятся VFD-дисплей (Vacuum Florescent Display) и набор мультимедийных кнопок, а также кнопки питания (Power) и перезагрузки (Reset). Кроме того, корпус комплектуется пультом дистанционного управления iMON PAD Remote Controller и CD-диском с дистрибутивом программного обеспечения iMON, включающего драйвер и комплект утилит iMON, а также мультимедийный пакет iMEDIAN (рис. 20). Все перечисленные компоненты являются элементами мультимедийного пакета MediaLAB kit, который, по сути дела, аналогичен программно-аппаратному комплексу iMON от компании SoundGraph, Inc. Как уже отмечалось, с помощью мультимедийного набора iMON (или MediaLAB kit, как он называется в данном случае) пользователь получает возможность полностью контролировать свой компьютер посредством пульта iMON PAD: управлять воспроизведением мультимедийного контента, задавать различные таймеры, запускать приложения, включать и отключать систему и даже настраивать содержание информации, выводимой на VFD-дисплей. Этот дисплей, помимо строки приветствия (содержание которой он, кстати, тоже может менять по своему желанию) в зависимости от выбранных настроек, может выводить графический эквалайзер, информацию о системе, данные о мультимедиа (о воспроизводимом плеером iMEDIAN мультимедийном файле), сведения о поступивших e-mail, новостные ленты (следует учесть, что VFD-дисплей «понимает» только латиницу и поэтому не стоит подключать русскоязычные RSS-ленты), информация о городе (название, погода, время). Кроме того, отметим, что с помощью пульта дистанционного управления можно управлять курсором и эмулировать нажатие кнопок мыши, а вызвав виртуальную клавиатуру вводить и текст.



Рис. 20. Пульт дистанционного управления
и диск с ПО от корпуса Thermaltake
Mozart SX MediaLAB VC7001SNS

С помощью ПО iMEDIAN, которое представляется собой мультимедийный пакет, подобный Windows Media Center, пользователь может воспроизводить различный мультимедийный контент.

Отметим, что на диске, поставляемом в комплекте с корпусом, находится ПО iMON/iMEDIAN ver.4.52.0605, которое не может работать под управлением OC Windows Vista. Установив его, мы убедились в том, что ни VFD-дисплей, ни пульт дистанционного управления, ни утилита iMON не могут выполнять своих функций. Решить проблему удалось, скачав новую версию набора утилит iMON/iMEDIA — ver.6.01.0122 — с официального сайта компании SoundGraph, Inc. (http://www.soundgraph.com).

Что касается внутреннего устройства корпуса, то, несмотря на slim-формфактор, Mozart SX VC7001SNS оказался весьма вместительным (рис. 21). Размеры этого корпуса позволяют использовать не только microATX (рис. 22), но и полноформатные ATX материнские платы. Однако такой формфактор корпуса имеет и ряд ограничений. Так, для установки карт расширения в нем необходимо применять специальный переходник Riser Card (GH-U74X) — рис. 23. Этот переходник позволяет сориентировать карты в горизонтальной плоскости и снимает ограничение на их размер, но при этом допускается установка всего трех дополнительных плат: одной с интерфейсом PCI Express x16 и двух с интерфейсом PCI. Более того, переходник GH-U74X можно установить далеко не на все материнские платы, например это не удалось сделать на материнской плате Gigabyte GA-945GMF-S2, которая использовалась в конфигурации нашей тестовой HTPC-системы. В таком случае может помочь разве что модернизация корпуса с помощью дрели и напильника (перенос крепежных отверстий).

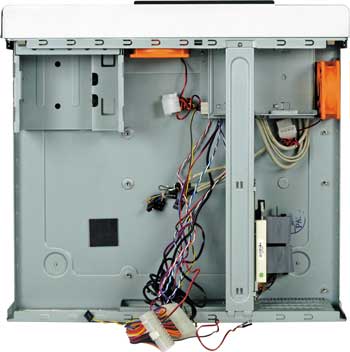

Рис. 21. Внутренняя компоновка корпуса
Thermaltake Mozart SX MediaLAB VC7001SNS

Если принять во внимание перечисленные ограничения, налагаемые формфактором корпуса, то монтаж компонентов системы в нем не должен доставить каких-либо проблем, тем более что под рукой будет инструкция (входит в комплект поставки), в которой подробно и обстоятельно описаны все операции по сборке ПК на его основе.

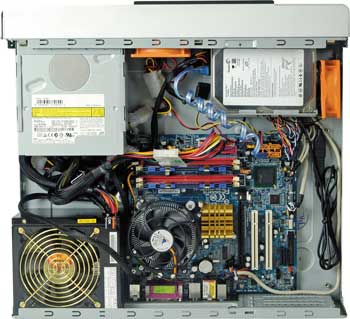

Рис. 22. Монтаж материнской платы
формфактора microATX в корпус
Thermaltake Mozart SX MediaLAB VC7001SNS

Для размещения жестких дисков в корпусе имеется корзина, рассчитанная на установку двух 3,5-дюймовых винчестеров. Кроме того, в нем предусмотрены еще два отсека с выходом на лицевую панель (external bay): 5,25-дюймовый, рассчитанный на установку оптического привода, и 3,5-дюймовый для установки устройства для работы с внешними носителями данных (к примеру, картридера), впрочем о них речь уже шла.



Рис. 23. Переходник Riser Card (GH-U74X)

Внимания заслуживают и возможности по организации системы охлаждения, предусмотренные разработчиками этого корпуса. Так, в своей стандартной комплектации Mozart SX VC7001SNS оснащен двумя 80-мм вентиляторами, один из которых установлен на лицевой панели (создает поток воздуха в направлении кулера процессора), а второй — на боковой панели, непосредственно перед корзиной с жесткими дисками. Для лучшей циркуляции воздуха корпус имеет перфорированные боковые стенки и перфорированные вентиляционные решетки на верхней панели в месте расположения блока питания и процессорного кулера. Кроме того, заглушки 5,25- и 3,5-дюймовых отсеков — сетчатые с закрепленным с внутренней стороны поролоновым фильтром. Все это обеспечивает приемлемый температурный режим для компонентов системы, хотя отметим, что система оказалась более горячей и шумной, нежели корпуса от SilverStone Technology. Так, температура процессора HTPC-системы тестовой конфигурации, собранной в корпусе Mozart SX VC7001SNS, при работе со 100-процентной нагрузкой составила 77 °С (рис. 24).

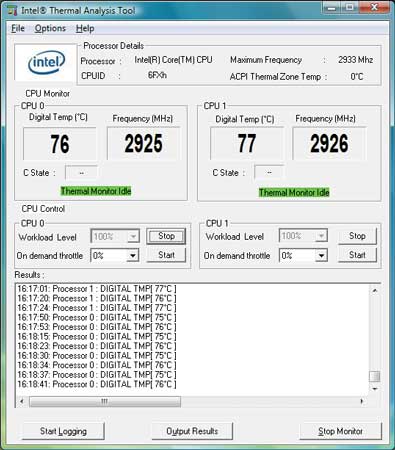

Рис. 24. Показания утилиты Intel Thermal Analisis Tool
при тестировании корпуса Thermaltake Mozart
SX MediaLAB VC7001SNS

Справедливости ради отметим, что для охлаждения центрального процессора в данном корпусе производитель рекомендует использовать кулер Golden Orb II CL-P0220, оснащенный вентилятором диаметром 120 мм, который отличается низким уровнем шума (заявлено 17 дБА) и, возможно, способен более эффективно охлаждать центральный процессор и компоненты, находящиеся в непосредственной близости от него.

Thermaltake LANBOX HT VF5451BNS

LANBOX HT VF5001BNS (рис. 25) от компании Thermaltake Technology является единственным в нашем тестировании представителем корпусов типа miniCase. Производитель назвал данное устройство Home Theater Gaming Cube, что в полной мере отражает и круг компьютерных систем, для которых он позиционируется, и особенности его дизайна. В нашем распоряжении оказалась одна из модификаций базовой модели LANBOX HT VF5001BNS, корпус LANBOX HT VF5451BNSE, у которой, в отличие от базовой модели, в стандартную комплектацию входит 450-ваттный блок питания Thermaltake Purepower 450PP (W0152) стандарта ATX 12V 2.2, выполненный по технологии Cable Management Technology (модульная система подключения кабелей питания) и оборудованный 14-миллиметровым вентилятором.



Рис. 25. Корпус Thermaltake LANBOX HT VF5451BNSE

Этот лаково-черный плотно сбитый «кубик» по своему внешнему виду очень напоминает barebone-платформу, но имеет более внушительные размеры (габариты корпуса составляют 300x430x230 мм при весе 7,5 кг), что, впрочем, в отличие от SFF-решений (small form factor), позволяет собирать в нем системы на базе стандартных комплектующих, отвечающих требованиям стандарта ATX. Так, LANBOX HT VF5451BNSE предусматривает использование стандартных блоков питания ATX и материнских плат формфактора microATX (в угоду компактности разработчики, конечно же, были вынуждены отказаться от возможности установки в нем полноформатных системных плат ATX). Для изготовления корпуса применялась высококачественная сталь марки SECC, а его передняя панель сделана из прошедшего специальную обработку неполированного алюминия. Одним словом, вид у корпуса весьма эффектный, разочаровывают только пластмассовые вставки, закрывающие 5,25-дюймовые слоты для оптических приводов. Хотя внешне они не сильно отличаются от алюминия лицевой панели, но при ближайшем рассмотрении… Стоило ли экономить? Тем более что это продукт отнюдь не бюджетной серии.

Помимо двух упомянутых пластмассовых вставок с открывающимися дверцами для слота оптического привода, на лицевой части корпуса находятся интерфейсная панель, на которую выведены два порта USB 2.0, порт IEEE-1394 и два аудиоразъема mini-jack (для подключения наушников и микрофона); расположенная симметрично ей панель с кнопками включения/отключения, перезагрузки компьютера и размещенными между ними индикатором питания и дисковой активности, выход 3,5-дюймового отсека (закрыт алюминиевой заглушкой), который может быть использован для установки картридера.

Кроме того, на лицевой панели находятся VFD-дисплей (Vacuum Florescent Display), имеющий зеркальное покрытие, что, на наш взгляд, является довольно спорным решением, поскольку при ярком внешнем освещении отображаемую на нем информацию практически не видно, и набор мультимедийных кнопок. В комплект поставки корпуса входит пульт дистанционного управления iMON PAD Remote Controller и CD-диск с дистрибутивом программного обеспечения iMON (рис. 26), которое включает драйвер и комплект утилит iMON, а также мультимедийный пакет iMEDIAN. Эти компоненты входят в мультимедийный пакет Thermaltake MediaLAB kit, являющийся, по сути, не чем иным, как программно-аппаратным комплексом iMON от компании SoundGraph, Inc., о котором мы уже неоднократно говорили при описании других устройств, участвовавших в тестировании. Кстати, на сей раз ПО iMON/iMEDIAN (ver.5.00.0727), которое можно найти на поставляемом в комплекте с корпусом диске, полноценно работало под управлением OC Windows Vista.



Рис. 26. Пульт дистанционного управления
и диск с ПО от корпуса Thermaltake
LANBOX HT VF5451BNSE

Но и это еще не все. Опционально LANBOX HT VF5451BNSE может быть оборудован 7-дюймовым сенсорным дисплеем (A2471). Таким образом, в данном решении одновременно могут быть реализованы все возможные способы управления мультимедийным контентом, которые были доступны в других представленных в данном обзоре HTPC-корпусах.

Внутреннее устройство корпуса LANBOX HT VF5451BNSE заслуживает особого внимания. Для того чтобы создать столь компактный корпус, специалисты компании Thermaltake Technology использовали при его разработке модульный дизайн, благодаря чему смогли добиться плотной компоновки элементов системы без ущерба для удобства монтажа. Весь корпус легко разбирается на отдельные модули, которые крепятся к шасси с помощью винтов-барашков. Чтобы их открутить, даже не понадобится отвертка (рис. 27). На каждый из четырех модулей (платформа материнской платы, платформа блока питания, 3,5-дюймовая корзина для жестких дисков, комбинированная корзина для устройств, имеющих выход на лицевую панель) монтируются компоненты компьютерной системы, после чего они устанавливаются в корпус. Таким образом, все точки монтажа легко доступны и для того, чтобы собрать такую систему, пожалуй, не потребуется никаких специальных навыков — все очень просто и удобно, тем более что к корпусу прилагается подробнейшая инструкция (что отличает далеко не все подобные продукты других компаний).

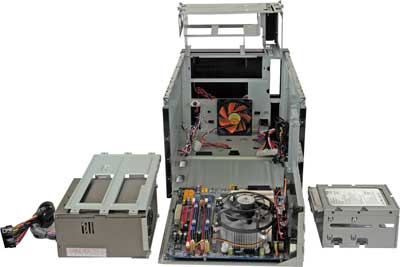

Рис. 27. Модульный дизайн корпуса Thermaltake
LANBOX HT VF5451BNSE

Отметим, что корпус LANBOX HT VF5451BNSE допускает установку четырех полноформатных карт расширения. Имеющаяся в нем 3,5-дюймовая корзина для жестких дисков рассчитана на установку двух винчестеров, а комбинированная корзина, включающая три отсека с выходом на лицевую панель (external bay), предусматривает размещение двух 5,25-дюймовых оптических приводов и одного 3,5-дюймового устройства, которым, к примеру, может быть картридер.

Для охлаждения компьютерной системы используется тот же подход, что и в описанном выше корпусе Mozart SX VC7001SNS. Для улучшения циркуляции воздуха корпус имеет перфорацию верхней панели (в месте расположения блока питания) и боковых стенок. Кроме того, в стандартной комплектации LANBOX HT VF5451BNSE оснащен тремя дополнительными системными вентиляторами: один из них (диаметром 90 мм) установлен на лицевой панели (непосредственно перед корзиной с жесткими дисками), еще два (диаметром 60 мм) — на задней панели. Но, как показали наши опыты, все эти меры не обеспечивают достаточно эффективного охлаждения системы. Так, в ходе теста температура процессора HTPC-системы тестовой конфигурации, собранной в корпусе LANBOX HT VF5451BNSE, при работе со 100-процентной нагрузкой достигла значения 81 °С, после чего включилась система термозащиты процессора TM2 (принудительное охлаждение процессора, осуществляемое путем снижения напряжения питания и тактовой частоты ядра) — рис. 28.

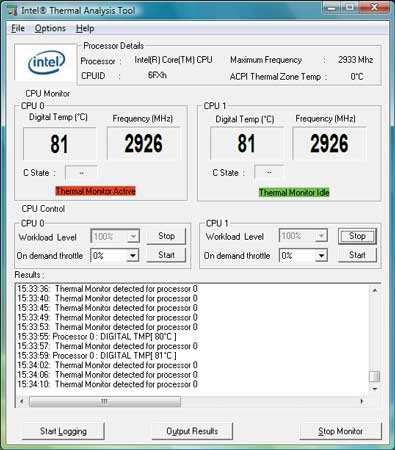

Рис. 28. Показания утилиты Intel Thermal Analisis Tool
при тестировании корпуса Thermaltake LANBOX HT VF5451BNSE

Отметим, что во избежание возникновения подобных ситуаций производитель рекомендует использовать в данном корпусе кулер Blue Orb II CL-P0257, оснащенный вентилятором диаметром 120 мм с низким уровнем шума (заявлено 18 дБА). Можно предположить, что в этом случае будет обеспечиваться более эффективное охлаждение центрального процессора и компонентов, находящихся в непосредственной близости от него.

Итоги

Пришло время подвести итоги данного тестирования. Во-первых, хотелось бы отметить, что все представленные в обзоре корпуса безусловно заслуживают внимания и наверняка могли бы стать хорошим решением для построения компьютерных систем класса HTPC, но при этом, во избежание последующих разочарований, следует иметь в виду некоторые их особенности. Так, корпуса от компании SilverStone Technology при всех своих плюсах оказались довольно габаритными, что, впрочем, стало вполне приемлемой платой за их вместительность и возможность использовать комплектующие полноформатного размера, да и возможностью установки сразу шести жестких дисков обладает далеко не каждый домашний компьютер, а уж тем более мультимедийный центр. В качестве общей особенностью корпусов этого производителя, на которую также следует обратить внимание, отметим очень яркий индикатор питания синего цвета. Кроме того, нужно учесть что все эти корпуса в стандартной комплектации поставляются без блоков питания. При этом при установке стандартного ATX-блока в SilverStone LC20B-M и SilverStone LC16B-MR следует быть готовым к тому, что данный источник питания удастся закрепить только тремя винтами (отметим, что такого крепления будет вполне достаточно). Что касается дизайна и органов управления, то в этом вопросе, конечно, все зависит от вкуса пользователя. По нашему мнению, явным фаворитом является модель SilverStone LC16B-MR, в которой специалистам из SilverStone Technology в наибольшей степени удалось приблизиться к дизайну и функциональности традиционной бытовой аппаратуры, дополнив их новыми возможностями компьютерной системы. К примеру, самых высоких похвал заслуживает, на наш взгляд, реализованный здесь набор органов управления — сочетание пульта дистанционного управления, мультимедийных клавиш управления воспроизведением и многофункциональной ручки.

Интересным решением является и низкопрофильный корпус Mozart SX VC7001SNS от Thermaltake Technology, но при его использовании нужно тщательно подходить к подбору материнской платы, чтобы обеспечить ее совместимость с имеющимся переходником, предназначенным для установки плат расширения, — в противном случае придется ограничиться только ее базовыми возможностями. Кроме того, следует осторожно подходить к применению мощных компонентов — система охлаждения корпуса может не справиться с их охлаждением.

Также остро вопрос охлаждения стоит в другом корпусе от компании Thermaltake Technology — LANBOX HT VF5451BNSE. Вот где, действительно, во избежание неприятных сюрпризов не стоит гнаться за эфемерными рейтингами тестов, а нужно выбрать разумную конфигурациею системы, с более эффективным процессорным кулером, способным обеспечить оптимальный температурный режим процессора.

С учетом вышесказанного можно сделать вывод, что выбор подходящего HTPC-корпуса — это дело вкуса и финансовых возможностей пользователей.



Редакция выражает признательность компаниям, предоставившим оборудование для тестирования:

  • компании 3Logic (www.3logic.ru, тел.: (495) 540-91-36) за корпус Thermaltake Mozart SX MediaLAB VC7001SNS;
  • компании Overseas (www.overseas.su, тел.: (495) 221-7156, e-mail info@overseas.su) за корпус Thermaltake LANBOX HT VF5451BNS;
  • компании Meijin (www.meijin.ru, тел.: (495) 727-1222, e-mail: meijin@meijin.ru) за корпуса SilverStone LC16B-MR, SilverStone LC18B и SilverStone LC20B-M.
