Тестирование беспроводных маршрутизаторов стандарта 802.11n

Максим Афанасьев

Методика тестирования

Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

Тест 2. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

Тест 3. Скорость передачи данных из Интернета через VPN-канал

Тест 4. Одновременная передача данных через VPN-канал и обмен с локальными ресурсами провайдера

Тест 5. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с локальным проводным клиентом маршрутизатора

Выбор редакции

Участники тестирования

Беспроводной маршрутизатор D-Link DIR-655

Беспроводной маршрутизатор D-Link DIR-615

Беспроводной маршрутизатор TRENDnet TEW-633GR

Беспроводной маршрутизатор ASUS WL-500W

Беспроводной маршрутизатор NetGear WNDR3300

Беспроводной маршрутизатор Edimax BR-6504N

Беспроводной маршрутизатор Sitecom WL-183

Выводы



В тестовой лаборатории «КомпьютерПресс» были протестированы семь различных беспроводных маршрутизаторов стандарта 802.11n: D-Link DIR-615, D-Link DIR-655, NetGear WNDR3300, ASUS WL-500W, Sitecom WL-183, Edimax BR-6504N и TRENDnet TEW-633GR.

Практически все известные производители сетевого оборудования наладили выпуск устройств, поддерживающих новый беспроводной протокол связи 802.11n. И хотя официально он еще до конца не сертифицирован, уже сейчас продаются ноутбуки, основанные на платформе Santa Rosa Refresh, которая включает беспроводной модуль Intel 4965AGN, поддерживающий данный стандарт. В связи с этим в нашей тестовой лаборатории было проведено сравнительное тестирование беспроводных маршрутизаторов известных компаний, поддерживающих именно этот протокол беспроводной связи. В технической спецификации многих из них указано: «Проект стандарта 802.11n или draft». Новый стандарт ориентирован на пользовательский сегмент рынка, так как большинство устройств относятся к классу SOHO, и потому не является конкурентом постепенно развертываемой сети WiMAX. Отличительные особенности данного стандарта — улучшенная зона покрытия сети и дальность, а также существенное повышение скорости передачи данных — до 300 Мбит/с. В настоящей статье мы рассмотрим новые модели маршрутизаторов, которые ориентированы на конечных пользователей и работу с широким спектром современных провайдеров связи, предоставляющих услуги доступа в Интернет через локальную сеть или DSL-модем.

Методика тестирования

Тестирование производительности каждого маршрутизатора проводилось в несколько этапов. Условно их можно разделить на три группы: тестирование проводного сегмента сети, тестирование беспроводного сегмента сети и субъективная оценка программного обеспечения.

Отметим, что в настоящий момент большинство провайдеров переходят или уже перешли на работу пользователей именно по VPN-туннелям и отказываются от NAT-маршрутизации с «серыми» IP-адресами, предоставляя пользователям реальные внешние IP-адреса. Учитывая эту тенденцию, производители сетевого оборудования начали активно выпускать различные решения, поддерживающие туннельные протоколы связи, а также системы получения динамических доменных имен (например, DynDNS или No-IP). Именно поэтому в набор наших тестов входит тестирование маршрутизаторов при работе с широко распространенным для многих крупных провайдеров PPTP-соединением.

Чтобы определить реальную максимальную скорость передачи данных как при поднятом PPTP-соединении, так и без дополнительного VPN-соединения, был сформирован небольшой стенд, состоящий из нескольких компьютеров-клиентов, которые имитировали различные сегменты сети и PPTP-сервер. Один компьютер эмулировал сервер локальных ресурсов провайдера и находился в одной подсети с маршрутизатором и PPTP-сервером. Этот сервер был подключен к гигабитному коммутатору, к которому также подключались маршрутизатор и PPTP-сервер.

Другой ПК эмулировал сервер, находящийся в Интернете, и подключался лишь к PPTP-серверу. Доступ к этому компьютеру осуществлялся только по VPN-каналу, то есть через PPTP-сервер (прозрачная маршрутизация и NAT на PPTP-сервере были отключены).

Еще один компьютер (в его роли выступал ноутбук Samsung R70 с гигабитным сетевым адаптером) имитировал компьютер пользователя и подключался к маршрутизатору по проводному сегменту (LAN-порт)).

Все компьютеры, кроме PPTP-сервера, имели схожую конфигурацию (Pentium 4, 512 RAM, Gigabyte Ethernet), и на них была установлена одна и та же операционная система — Windows XP Professional SP2. На PPTP-сервере была инсталлирована операционная система ASPLinux 11.2 и отключены практически все сервисы, кроме основных. Сервис pptpd был сконфигурирован с базовыми настройками. Компрессия MPPC была включена по умолчанию, а иногда для проверки она отключалась. Для PPTP-клиентов MPPE-шифрование было необязательным — таким образом, можно было работать как с включенным шифрованием, так и без него, поскольку далеко не каждый маршрутизатор поддерживает шифрование. При подключении клиента к PPTP-серверу автоматически включалась прозрачная маршрутизация между внешней сетью (эмуляция Интернета) и клиентом. Маршрутизация осуществлялась через правило MASQUERADE в сервисе iptables в обе стороны. Таким образом, компьютер, эмулирующий внешний интернет-сервер, мог напрямую общаться как с внутренними клиентами маршрутизатора (в маршрутизаторе была отключена блокировка входящих соединений или при необходимости компьютер помещался в DMZ-зону), так и с клиентами сети, эмулирующей локальную сеть провайдера.

Внутренней сети, которая находилась за маршрутизатором, был назначен диапазон IP-адресов 192.168.0.х. LAN-порт маршрутизатора имел IP-адрес 192.168.0.1, а клиентам LAN выдавались адреса по DHCP. Сеть, эмулирующая локальную сеть провайдера, имела диапазон IP-адресов 10.0.0.х; WAN-порту исследуемого маршрутизатора был присвоен IP-адрес 10.0.0.199; один из интерфейсов на PPTP-сервере обладал IP-адресом 10.0.0.1, который и назначался в качестве шлюза для локальных клиентов. Компьютер, эмулирующий один из локальных серверов, имел IP-адрес 10.0.0.2. Другому интерфейсу PPTP-сервера был назначен IP-адрес 172.22.0.1. Компьютеру, эмулирующему Интернет, был присвоен IP-адрес 172.22.0.2. При подключении к PPTP-серверу для VPN-туннеля клиентам назначались IP-адреса из сети 192.168.3.х, при этом шлюзом для них являлся IP-адрес 192.168.3.1.

Тестирование маршрутизатора проходило в несколько этапов, которые условно можно разделить на две группы: определение производительности маршутизатора с поднятым VPN-туннелем при работе в режиме обычного маршрутизатора с проводными клиентами и работа с беспроводными клиентами встроенной точки доступа. Также для того, чтобы оценить производительность точки доступа и проводного сегмента, были проведены некоторые тесты совместно с беспроводным клиентом. В качестве беспроводного клиента выступал ноутбук ASUS M50A с встроенным беспроводным сетевым модулем Intel 4965AGN.

Тестирование производительности этой модели осуществлялось с помощью специального программного обеспечения Ixia Chariot версии 5.4, разработанного специально для тестирования сетевого оборудования. На исследуемых сетевых устройствах в процессе тестирования были отключены встроенные функции управления скоростью для беспроводных и проводных сегментов сети, поскольку их включение заметно искажало результаты тестирования.

Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по гигабитному проводному интерфейсу подключались компьютеры-клиенты, эмулирующие работу внешнего интернет-сервера и локального клиента.

Затем при помощи программного пакета Ixia Chariot 5.4 измерялся трафик по протоколу TCP между компьютерами, подключенными к маршрутизатору, для чего в течение 5 мин одновременно запускались скрипты Filercvl.scr и Filesndl.scr, которые имитируют передачу данных в обе стороны (каждый скрипт отвечает за свое направление передачи данных). Данные передавались как от WAN- к LAN-порту, так и в обратном направлении.

Тест 2. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

Зачастую необходимо передать информацию и между локальными клиентами сети, поэтому один из тестов заключался в измерении максимальной скорости передачи данных между двумя проводными клиентами маршрутизатора. Компьютеры были подключены к LAN-портам маршрутизатора и взаимодействовали между собой, при этом передача данных шла одновременно в обоих направлениях. Измерение скорости маршрутизации проводилось точно так же, как и в предыдущем тесте, — с помощью пакета Ixia Chariot 5.4 и скриптов Filercvl.scr и Filesndl.scr.

Тест 3. Скорость передачи данных из Интернета через VPN-канал

Этот тест был проведен с целью определения максимальной скорости передачи как в Интернет, так и из него при обеспечении доступа в Интернет по PPTP-туннелю. Через web-интерфейс исследуемый маршрутизатор настраивался на автоматическое подключение к PPTP-серверу. MPPC-компрессия была включена на сервере по умолчанию. Затем была измерена скорость при обмене данными между локальным клиентом маршрутизатора и компьютером, который эмулировал сервер в Интернете. В качестве клиентов использовались два описанных ранее ноутбука с гигабитными сетевыми контроллерами. Измерение скорости маршрутизации проводилось точно так же, как и в предыдущих тестах, — с помощью пакета Ixia Chariot 5.4 и скриптов Filercvl.scr и Filesndl.scr.

Тест 4. Одновременная передача данных через VPN-канал и обмен с локальными ресурсами провайдера

Следующий тест проводился только в том случае, если маршрутизатор поддерживал одновременную работу с локальными ресурсами провайдера и работу в Интернете по PPTP-подключению. В нашем тестировании принял участие только один маршрутизатор, полноценно поддерживающий подобную функцию, — D-Link DIR-615. Необходимо отметить, что эта функция очень востребована в таких крупных сетях, как «Кобрина» и QWERTY, и ее поддержка дает пользователю возможность получить полноценный канал 100 Мбит при работе с локальными ресурсами провайдера.

Данный тест проводился при таких же условиях, как и предыдущий, за одним исключением — одновременно с обменом трафиком по PPTP-соединению осуществлялся обмен между локальным компьютером и компьютером, эмулирующим внутрисетевой сервер провайдера.

Тест 5. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с локальным проводным клиентом маршрутизатора

В данном тесте оценивалась скорость маршрутизации при передаче данных между портом LAN и беспроводным сегментом сети (WLAN). Для этого по гигабитному интерфейсу к порту LAN маршрутизатора подключался компьютер, имитирующий локального пользователя, а между встроенной точкой доступа и беспроводным клиентом (ноутбук ASUS M50A с интегрированной беспроводной сетевой картой Intel 4965AGN), поддерживающим протокол 802.11n, устанавливалось беспроводное соединение по протоколу 802.11n. Затем при помощи программного пакета NetIQ Chariot 5.4 по протоколу TCP измерялся трафик между этими рабочими станциями, подключенными к маршрутизатору, для чего в течение 3 мин запускались скрипты sendl.scr и recvl.scr. Данные передавались как от LAN-порта к беспроводным клиентам, так и в обратном направлении. При этом была включена маршрутизация, то есть точка доступа работала в режиме маршрутизации. Затем этот тест был повторен с такими же настройками с единственным отличием — данные от беспроводного клиента передавались за WAN-порт.

Наряду с тестированием производительности беспроводного и проводного сегментов исследуемого маршрутизатора была определена зона охвата беспроводной сети. Для этого ноутбук ASUS M50A с встроенным беспроводным адаптером Intel 4965AGN переносился в три определенные части офиса. При этом он был подключен к беспроводной сети исследуемого маршрутизатора, и в каждой из этих точек с помощью специальной программы Passmark WirelessMon 2.013 определялся уровень сигнала этой беспроводной сети. Чтобы наглядно показать зависимость уровня сигнала от скорости, в этих трех точках нами была замерена средняя скорость передачи данных между проводным и беспроводным сегментами маршрутизатора (табл. 1).

При тестировании на уровень сигнала каждый маршрутизатор настраивался на работу на третьем канале, всевозможные функции (ограничения трафика, шифрования и авторизации) были отключены.

Результат тестирования на уровень сигнала встроенной в исследуемые маршрутизаторы точки доступа приведен в табл. 2.

Необходимо отдельно отметить, что тестирование проходило с предустановленным программным обеспечением (firmware). И хотя отдельно можно скачать обновленные версии Firmware, пользователь покупает устройство как конечный продукт и его дальнейшее обновление находится на совести пользователя.

Выбор редакции

На основе полученных в результате тестирования данных нами был выбран лучший маршрутизатор из всех участвовавших в тестировании. Маршрутизатор выбирался на основе главных критериев: скорость передачи данных для проводного и беспроводного сегментов, зона покрытия беспроводной сети, производительность работы в качестве клиента PPTP-сервера и удобство программного обеспечения (учитывалось и отдельное ПО, и простота настройки через web-интерфейс). На основании этих критериев наша редакция наградила знаком «Выбор редакции» маршрутизатор D-Link DIR-615.

Участники тестирования

Беспроводной маршрутизатор D-Link DIR-655

Скорость проводного сегмента

Скорость беспроводного сегмента

Уровень сигнала и зона охвата

Работа WAN-интерфейса

Программное обеспечение

Новая модель D-Link DIR-655 позиционируется компанией D-Link как отличное решение для развертывания беспроводной и проводной сети дома или в небольшом офисе. Маршрутизатор относится к серии Xtreme NTM и может эффективно работать как с офисными, так и с игровыми онлайн-приложениями, обеспечивая высокую скорость и надежность соединения. Как и в большинство участвовавших в данном тестировании моделей, в этот маршрутизатор встроены утилиты для контроля над скоростью внутреннего трафика как для беспроводного, так и для проводного сегментов сети, в зависимости от того, с какой целью используется маршрутизатор. Кроме этих дополнительных встроенных утилит, данная модель имеет многочисленные настройки и расширенный функционал для организации доступа в Интернет как проводных, так и беспроводных клиентов. Нельзя обойти вниманием и наличие встроенных гигабитных сетевых адаптеров, а также поддержку соединения с Интернетом по туннельным протоколам связи — L2TP, PPTP и PPPoE.



Все новые линейки устройств компании D-Link имеют нехарактерный для нее новый дизайн. Корпус маршрутизатора D-Link DIR-655 выполнен из белого пластика и имеет черную окантовку по краям. На передней панели расположены девять световых индикаторов, которые отображают текущее состояние работы устройства. На правой боковой панели находится кнопка включения функции WPS (Wi-Fi Protected Setup). На задней стенке размещены интерфейсы подключения: четыре порта LAN, порт WAN, три разъема RP-SMA для подключения внешних антенн, USB и разъем для подключения питания. Там же находится небольшое отверстие для жесткой перезагрузки маршрутизатора и сброса на заводские настройки. В комплекте с маршрутизатором поставляются три съемные всенаправленные антенны с коэффициентом усиления 2 dBi. Кроме антенн, в комплекте с маршрутизатором поставляются сетевой кабель UTP (cat 5), блок питания, CD-диск с программным обеспечением и руководство пользователя (включает описание на русском языке). Маршрутизатор D-Link DIR-655 поддерживает подключение до четырех компьютеров по интерфейсу Gigabite Ethernet 10/100/1000 Base-T через разъемы RJ-45. Модель имеет один внешний WAN-порт (как показала практика, он тоже гигабитный, однако работает как Ethernet 10/100Base-TX), к которому подключается сетевой кабель интернет-провайдера или DSL-модем. Кроме проводных интерфейсов, в устройстве есть встроенная беспроводная точка доступа стандарта 802.11n (draft). Поддержка нового стандарта позволяет увеличить скорость передачи данных по беспроводному соединению до 300 Мбит/с и значительно расширить зону охвата беспроводной сети. Как и большинство современных беспроводных маршрутизаторов, модель D-Link DIR-655 поддерживает последние стандарты аутентификации пользователей и шифрования передачи данных по беспроводному каналу, такие как WEP (128/152 бит), WPA и WPA2. Отдельно стоит отметить поддержку новой функции WPS (Wi-Fi Protected Setup), которая позволяет подключаться к беспроводной сети маршрутизатора путем введения специального pin-кода, который представляет собой профиль сетевого подключения. Тем самым обеспечивается более простое подключение к сети с использованием всех методов защиты и шифрования трафика. Конечно, подключаемое устройство тоже должно поддерживать эту технологию.

Кроме обеспечения безопасности и приватности пользовательских данных по беспроводному соединению, данная модель поддерживает фильтрацию клиентов по MAC-адресу сетевой карты, блокирование протоколов и сайтов, а также имеет встроенный брандмауэр, который защищает локальных клиентов от атак хакеров. Среди прочих функций стоит отметить возможность контролировать скорость соединения определенных клиентов сети, создание виртуальных серверов и поддержку демилитаризованной зоны DMZ. Маршрутизатор также позволяет работать в режимах IPSec и PPTP VPN-Pass-Through, то есть пропускания зашифрованного VPN-трафика, поддерживается пропускание трафика протоколов IPSec, L2TP и PPTP.

Кроме того, стоит отметить основное нововведение устройства — функции QOS Engine и WISH. Они обеспечивают приоритезацию трафика в зависимости от применяемых на клиентских компьютерах приложений. Технология QOS Engine за счет активного использования технологии QoS (Quality of Service) позволяет ограничить максимальную ширину интернет-канала для одних приложений и выделить персональный канал для других. Эта функция полезна в основном для компьютерных онлайн-игр, просмотра онлайн-видео и потокового вещания, для которых важным критерием является не только ширина канала, но и время отклика (в играх ping). Технология WISH (Wireless Intelligent Stream Handling — для беспроводной сети) автоматически различает мультимедиафайлы, VoIP и онлайновые игры и в зависимости от их наличия располагает тэгированный и чувствительный к задержкам трафик в начале очереди, оптимизируя частотные настройки для оптимальной беспроводной полосы пропускания.

Нельзя обойти вниманием функции по родительскому контролю и разграничению доступа к функциям маршрутизатора (управлением может воспользоваться либо user, либо administrator). Маршрутизатор имеет встроенный брандмуэр SPI (Stateful Packet Inspection), правила которого может дополнять и изменять сам пользователь. В модель встроен мощный планировщик задач, который позволяет систематизировать часто повторяющиеся действия, чтобы облегчить управление устройством. Маршрутизатор имеет функцию отправки административных email-сообщений (логов) о нештатных событиях или о необходимости обновления. Кроме всего прочего, D-Link DIR-655 поддерживает технологию Windows Connect Now, для чего на обратной стороне маршрутизатора расположен USB-порт. Эта технология дает возможность легко подключать компьютеры и устройства к беспроводной сети без введения дополнительных параметров безопасности, что значительно облегчает их внедрение в сеть. Также следует отметить отличный интерфейс администрирования и удобные утилиты автонастройки параметров.



Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по гигабитному проводному интерфейсу подключались компьютеры.

На рис. 1 представлен результат тестирования маршрутизатора D-Link DIR-655 при передаче данных от LAN- к WAN-порту (LAN-to-WAN) и обратно (WAN-to-LAN).

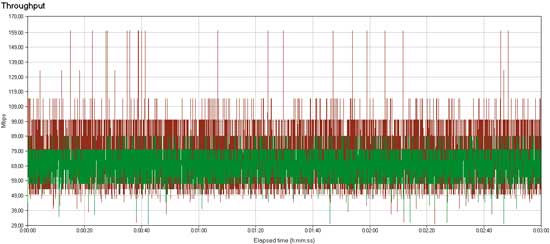

Рис. 1. Сетевой трафик при передаче данных между LAN- и WAN-сегментами сети

Как следует из результатов тестирования, средняя скорость маршрутизации от WAN- к LAN-порту составляет 70,5 Мбит/с, а скорость маршрутизации в обратном направлении — 69,9 Мбит/с. При этом общая максимальная скорость передачи данных не более 131,34 Мбит/с. Эти цифры свидетельствуют о том, что исследуемый маршрутизатор позволяет передавать данные на скорости, практически равной максимальной скорости локальной сети, которая обычно не превышает 100 Мбит/с в полнодуплексном режиме. Высокая скорость этой модели объясняется, скорее всего, недокументированным гигабитным интерфейсом WAN-порта (поскольку LAN- и WAN-интерфейсы построены на одном и том же чипе). Также отметим, что этой скорости хватает для скачивания информации с локальных ресурсов провайдера и одновременного просмотра онлайн-видео высокой четкости, поскольку в самой локальной сети скорость редко превышает 70 Мбит/с из-за загруженности внутренних каналов.



Тест 2. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

Поскольку модель D-Link DIR-655 оборудована новыми гигабитными сетевыми адаптерами для проводных клиентов, была измерена максимальная скорость передачи данных между двумя клиентами LAN-маршрутизатора. Компьютеры были подключены к LAN-портам маршрутизатора и взаимодействовали между собой, при этом передача данных происходила одновременно в обоих направлениях.

На рис. 2 представлен результат тестирования маршрутизатора D-Link DIR-655 при передаче данных между клиентами локальной сети маршрутизатора.

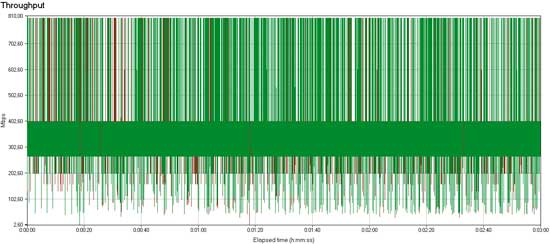

Рис. 2. Сетевой трафик при передаче данных между локальными компьютерами
по проводному сегменту сети

В этом тесте скорость передачи данных между пользовательскими компьютерами в среднем составляла не более 328 Мбит/с. В обратном направлении скорость была примерно такая же — 353 Мбит/с. Данный результат наглядно показывает, что исследуемый маршрутизатор D-Link DIR-655 успешно справляется с этой возможностью и общая скорость передачи составляет более 543,5 Мбит/с. Столь высокая скорость достигается именно благодаря применению гигабитных сетевых интерфейсов LAN, при этом следует отметить, что такой скорости с лихвой хватит для большинства сетевых задач пользователя.



Тест 3. Скорость передачи данных из Интернета через VPN-канал

Следующий тест был проведен с целью определения максимальной скорости передачи как в Интернет, так и из него при обеспечении доступа в Сеть по PPTP-туннелю. Через web-интерфейс D-Link DIR-655 был настроен на автоматическое подключение к PPTP-серверу без использования шифрования MPPE, так как эта модель не поддерживает MPPE-шифрование трафика, что, в принципе, не так важно, поскольку большинство провайдеров его отключают.

На рис. 3 представлен результат тестирования маршрутизатора D-Link DIR-655 при передаче данных от пользователя к серверу в Интернете по протоколу PPTP без шифрования MPPE.

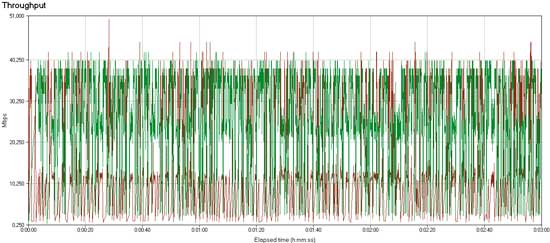

Рис. 3. Сетевой трафик при передаче данных от пользователя к серверу в Интернете
в обоих направлениях при PPTP-туннеле без шифрования

По результатам этого теста скорость передачи данных из Интернета не превышает 12,5 Мбит/с, а скорость передачи данных в обратном направлении — 21,6 Мбит/с. Максимальная скорость при одновременном обмене трафиком составляет не более 31,2 Мбит/с. В данном случае узким местом сети, ограничивающим сетевой трафик, является именно PPTP-туннель. Поддержка связи, а также непосредственно обмен трафиком дают большую нагрузку на процессор, который находится в маршрутизаторе. Поскольку у большинства провайдеров максимальная скорость передачи данных редко достигает такого значения и в основном тарифы ограничиваются скоростью 10-15 Мбит для PPTP-туннелей, этот маршрутизатор обеспечит приемлемую скорость работы с большинством провайдеров, предоставляющих услуги Интернета по VPN-соединению.



Тест 4. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с внешним сервером, расположенным за WAN-интерфейсом

В данном тесте оценивалась скорость маршрутизации при передаче данных между портом LAN и беспроводным сегментом сети (WLAN). Затем этот тест был повторен с такими же настройками с единственным отличием — данные от беспроводного клиента передавались за WAN-порт.

Как следует из результатов тестирования (рис. 4 и 5), скорость передачи данных для обоих тестов очень высока. Так, при передаче данных между беспроводным клиентом и клиентом локальной сети маршрутизатора (LAN) скорость в каждом из направлений составляла примерно 37 Мбит/с. При обмене трафиком между беспроводным клиентом и компьютером, подключенным к WAN-порту маршрутизатора, скорость была почти одинакова и не превышала 36 Мбит/с в каждом направлении. Скорости были практически идентичны как при обмене трафиком между беспроводным сегментом и WAN, так и при обмене во внутренней сети маршрутизатора (WLAN-LAN). Поскольку протокол 802.11n в реальности может обеспечить скорость не более 70-80 Мбит/с, можно утверждать, что в этом случае скорость маршрутизации соответствует протокольной скорости беспроводного сегмента сети.

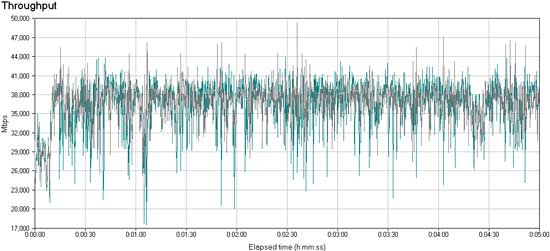

Рис. 4. Сетевой трафик при передаче данных между LAN- и WLAN-сегментами

Рис. 5. Сетевой трафик при передаче данных между WAN- и WLAN-сегментами

Беспроводной маршрутизатор D-Link DIR-615

Скорость проводного сегмента

Скорость беспроводного сегмента

Уровень сигнала и зона охвата

Работа WAN-интерфейса

Программное обеспечение

Вторая модель компании D-Link, которая приняла участие в нашем тестировании, отличается от маршрутизатора D-Link DIR-655 не только внешним видом, но и программным обеспечением. Необходимо сразу отметить, что маршрутизатор D-Link DIR-615 в первую очередь предназначен именно для российских провайдеров, поскольку среди всех рассматриваемых в данной статье устройств поддерживает одновременную работу с локальной сетью провайдера и работу по VPN-каналу PPTP.



Как и у всех новых устройств компании D-Link, дизайн этой модели необычен. Ее оформление выполнено в неброской черно-серой гамме, благодаря чему устройство будет отлично смотреться как дома, так и в офисе. На передней панели маршрутизатора размещены индикаторы текущего состояния его работы: питания и шести интерфейсов (LAN, WAN и беспроводная связь) и WPS. На тыльной стороне маршрутизатора расположены две съемные антенны, четыре сетевых интерфейса LAN для подключения локальных клиентов, интерфейс WAN для подключения к Интернету, кнопка сброса на заводские настройки и разъем питания. Согласно техническим характеристикам, съемные антенны имеют коэффициент усиления 2 dBi и стандартный разъем RP-SMA.

Возможности маршрутизатора D-Link DIR-615 практически идентичны характеристикам уже рассмотренной модели D-Link DIR-655. Маршрутизатор D-Link DIR-615 поддерживает соединение с интернет-провайдером несколькими методами, а именно: Static IP, Dynamic IP, PPPoE, PPTP и L2TP, а кроме того, имеет две дополнительные функции подключения: Russian PPTP и Russian PPPoE. Суть этих дополнительных функций заключается в том, что при подключении, например, к PPTP-серверу статическая маршрутизация на маршрутизаторе прописывается таким образом, чтобы доступ к локальному диапазону IP-адресов, находящихся за WAN-портом, осуществлялся через интерфейс WAN, а не через туннельное соединение PPTP. Стоит отметить, что данная технология активно используется именно у российских провайдеров и на форумах активно обсуждают проблемы статической маршрутизации. Это обусловлено в первую очередь тем, что в России не везде есть широкие каналы связи с адекватной ценой, поэтому локальные ресурсы провайдеров пользуются повышенной популярностью.

Маршрутизатор D-Link DIR-615, в отличие от DIR-655, имеет интерфейсы LAN и WAN, основанные на сетевом контроллере 10/100Base-TX. Кроме проводных интерфейсов, эта модель имеет встроенную беспроводную точку доступа, которая поддерживает передачу данных по стандартам 802.11b, 802.11g и 802.11n (draft). Как и большинство современных беспроводных маршрутизаторов, эта модель поддерживает все современные системы шифрования данных, передаваемых по беспроводной связи, — WEP (с шифрованием 64 и 128 бит), WPA, WPA2 и новую технологию WPS (Wi-Fi Protected Setup). Кнопка активации функции WPS находится на правой стороне маршрутизатора.

Помимо обеспечения безопасности пользовательских данных, передаваемых по беспроводному сегменту сети, данная модель поддерживает все основные функции по фильтрации клиентов по MAC-адресам, блокировке доступа к заранее определенным сайтам и протоколам, а также имеет встроенный брандмауэр и IPS, которые защищают от атак хакеров как с внешней, так и внутренней сети. Нельзя обойти вниманием и возможности создания виртуальных серверов, функции перенаправления портов и возможность помещения одного из клиентов локальной сети маршрутизатора в DMZ-зону. Маршрутизатор также позволяет работать в режимах IPSec и PPTP VPN-Pass-Through, то есть пропускания зашифрованного VPN-трафика — поддерживается пропускание трафика протоколов IPSec, L2TP и PPTP.



Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по гигабитному проводному интерфейсу подключались компьютеры.

На рис. 6 представлен результат тестирования маршрутизатора D-Link DIR-615 при передаче данных от LAN- к WAN-порту (LAN-to-WAN) и обратно (WAN-to-LAN).



Рис. 6. Сетевой трафик при передаче данных между LAN- и WAN-сегментами сети

Из приведенных графиков видно, что скорость маршрутизации от WAN- к LAN-порту составляет 63,8 Мбит/с, а скорость в обратном направлении — 22,26 Мбит/с. При этом общая скорость маршрутизации чуть превышает 85 Мбит/с. Для маршрутизатора с сетевым контроллером 10/100Base-TX это хорошие показатели. Стоит отметить, что такой скорости хватит для скачивания информации с локальных ресурсов провайдера и одновременного просмотра онлайн-видео высокой четкости, поскольку в самой локальной сети скорость редко превышает 70 Мбит/с из-за загруженности внутренних каналов.



Тест 2. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

В этом тесте была измерена скорость передачи данных между двумя проводными клиентами маршрутизатора. Компьютеры были подключены к LAN-портам маршрутизатора и взаимодействовали между собой, при этом передача данных шла одновременно в обоих направлениях.

На рис. 7 представлен результат тестирования маршрутизатора D-Link DIR-615 при передаче данных между клиентами локальной сети маршрутизатора.



Рис. 7. Сетевой трафик при передаче данных между локальными компьютерами
по проводному сегменту сети

В этом тесте скорость передачи данных между пользовательскими компьютерами в среднем составляла не более 126 Мбит/с. При этом скорость передачи данных в каждую сторону была примерно одинакова — 62 Мбит/с. В соответствии с результатами этого теста можно утверждать, что данная модель успешно справляется с клиентами проводного сегмента сети.



Тест 3. Скорость передачи данных из Интернета через VPN-канал

Следующий тест был проведен с целью определения максимальной скорости передачи как в Интернет, так и из него при обеспечении доступа в Интернет по PPTP-туннелю. Через web-интерфейс D-Link DIR-615 был настроен на автоматическое подключение к PPTP-серверу. В качестве метода подключения был выбран Russian PPTP (который описан выше), хотя последующие тесты показали, что разницы по скорости между обычным и данным методами нет.

На рис. 8 представлен результат тестирования маршрутизатора D-Link DIR-655 при передаче данных от пользователя к серверу в Интернете по протоколу PPTP без шифрования MPPE.



Рис. 8. Сетевой трафик при передаче данных от пользователя к серверу в Интернете
в обоих направлениях при PPTP-туннеле без шифрования

По результатам этого теста скорость передачи данных из Интернета не превышает 17,4 Мбит/с, а скорость передачи данных в обратном направлении — 14,1 Мбит/с. Максимальная скорость при одновременном обмене трафиком составляет не более 31,3 Мбит/с. В данном случае узким местом сети, ограничивающим сетевой трафик, является именно PPTP-туннель. Поддержка связи, а также непосредственно обмен трафиком дают большую нагрузку на процессор, который находится в маршрутизаторе. Поскольку у большинства провайдеров максимальная скорость передачи данных редко достигает такого значения и в основном тарифы ограничиваются скоростью 10-15 Мбит для PPTP-туннелей, этот маршрутизатор обеспечит приемлемую скорость работы с большинством провайдеров, предоставляющих услуги Интернета по VPN-соединению.



Тест 4. Одновременная передача данных через VPN-канал и обмен с локальными ресурсами провайдера

Данный тест проводился при таких же условиях, как и предыдущий, за одним исключением — одновременно с обменом трафиком по PPTP-соединению осуществлялся обмен между локальным компьютером и компьютером, эмулирующим внутрисетевой сервер провайдера.

Как видно из результатов тестирования (рис. 9), в этом тесте скорость передачи данных по VPN-каналу составляла 11,7 и 6,9 Мбит/с, а скорость передачи данных при обмене локального клиента с компьютером, имитирующим локальный ресурс провайдера, — 19 и 53,4 Мбит/с. Общая скорость передачи данных в этом тесте составляла 91 Мбит/с. Стоит отметить, что это отличный результат, поскольку скорость ограничивалась не процессором, установленным в маршрутизатор, а самим проводным интерфейсом 10/100Base-TX. Нельзя обойти вниманием и тот факт, что модель D-Link DIR-615 единственная в нашем тестировании (в данном случае со стандартной прошивкой, которая идет с маршрутизатором) поддерживала эту необходимую пользователям функцию.

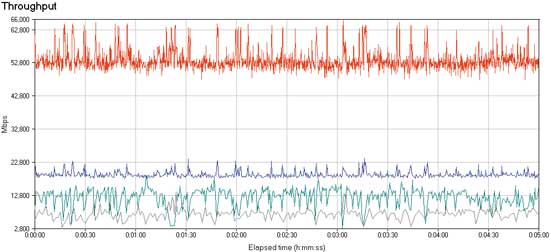

Рис. 9. Сетевой трафик при передаче данных между LAN- и WAN-сегментами
при использовании функции Russian PPTP



Тест 5. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с внешним сервером, расположенным за WAN-интерфейсом

В данном тесте оценивалась скорость маршрутизации при передаче данных между портом LAN и беспроводным сегментом сети (WLAN). Затем этот тест был повторен с такими же настройками с единственным отличием — данные от беспроводного клиента передавались за WAN-порт.

Как следует из результатов тестирования (рис. 10 и 11), скорость передачи данных для обоих тестов очень высока. Так, при передаче данных между беспроводным клиентом и клиентом локальной сети маршрутизатора (LAN) скорость в каждом из направлений составляла примерно 30 Мбит/с. При обмене трафиком между беспроводным клиентом и компьютером, подключенным к WAN-порту маршрутизатора, скорость была практически одинакова и не превышала 60 Мбит/c. Скорости были почти идентичны, хотя при обмене беспроводного клиента с компьютером, расположенным за WAN-портом, скорость от клиента во внешнюю сеть была гораздо ниже — 15 Мбит/с, но и скорость в обратном направлении, то есть к клиенту, была выше — 49 Мбит/с. Поскольку протокол 802.11n в реальности может обеспечить скорость не более 70-80 Мбит/с, можно утверждать, что в этом случае скорость маршрутизации соответствует протокольной скорости беспроводного сегмента сети.

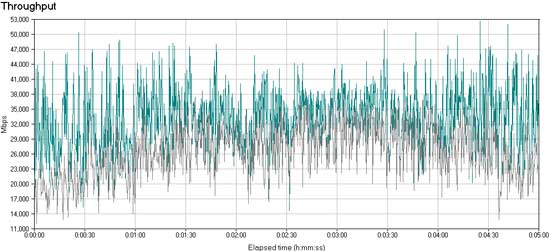

Рис. 10. Сетевой трафик при передаче данных между LAN- и WLAN-сегментами

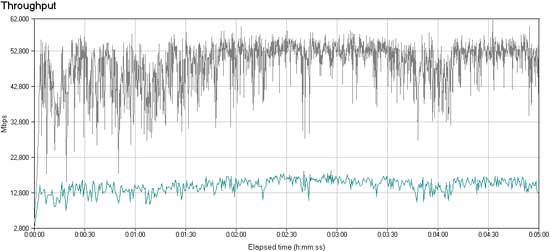

Рис. 11. Сетевой трафик при передаче данных между WAN- и WLAN-сегментами

Единственный недостаток этого устройства состоит в том, что если PPTP-сервер по какой-либо причине недоступен, локальная сеть тоже недоступна локальным клиентам маршрутизатора.

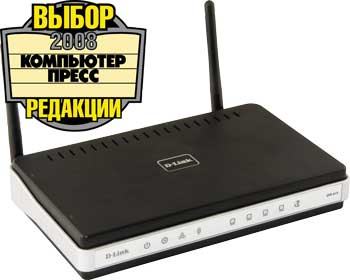

За отличные показатели скорости, высокую функциональность, стильный дизайн и удобное программное обеспечение маршрутизатор D-Link DIR-615 получил знак «Выбор редакции».

Беспроводной маршрутизатор TRENDnet TEW-633GR

Скорость проводного сегмента

Скорость беспроводного сегмента

Уровень сигнала и зона охвата

Работа WAN-интерфейса

Программное обеспечение

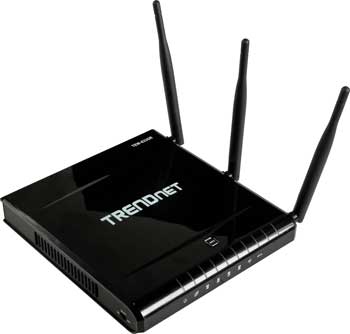

Новая модель TRENDnet TEW-633GR позиционируется компанией-производителем как маршрутизатор для геймеров. Его отличительной особенностью является широкий набор дополнительных возможностей, направленных на комфортную игру в современные онлайн-игры. Кроме этих дополнительных встроенных утилит, данный маршрутизатор имеет многочисленные настройки и расширенный функционал для организации доступа в Интернет как проводных, так и беспроводных клиентов. Его существенное отличие от подобных продуктов других компаний — наличие встроенных гигабитных сетевых адаптеров, а также поддержка соединения с Интернетом по VPN-туннелю (по протоколам L2TP, PPTP, PPPoE и BigPond).



Прежде чем перейти к рассмотрению результатов тестирования данной модели, следует сказать несколько слов о ее внешнем виде и подробнее изложить заявленные возможности. Как и большинство моделей новой линейки беспроводных устройств компании, маршрутизатор TRENDnet TEW-633GR выполнен в оригинальном стиле. Закругленные края корпуса, синие индикаторы и белые надписи отлично гармонируют с черным блестящим цветом корпуса. По габаритам он несколько больше современных маршрутизаторов и имеет форму квадрата. Габариты увеличены из-за трех антенн с коэффициентом мощности 5 dBi каждая, расположенных на боковой стороне маршрутизатора. Сами по себе антенны несъемные, но могут поворачиваться на 270° и складываться на 90°. На лицевую панель устройства выведены восемь светодиодов, которые информируют пользователя о текущих подключениях и отображают активность работы LAN-, WAN- и WLAN-интерфейсов. На тыльной стороне модели расположены пять сетевых разъемов RJ-45 для подключения локальных клиентов и внешней сети, а также разъем питания. Там же находится небольшое отверстие для жесткой перезагрузки маршрутизатора. На боковой стороне расположен маленький переключатель, который позволяет вручную отключить беспроводную связь на маршрутизаторе. На верхней части TEW-633GR находится небольшая кнопка WPS, которая включает/отключает функцию Wi-Fi Protected Setup. В комплекте с маршрутизатором поставляются сетевой кабель UTP (cat 5), блок питания, CD-диск с программным обеспечением и руководство пользователя (включает описание на русском языке). Маршрутизатор TRENDnet TEW-633GR поддерживает подключение до четырех компьютеров по LAN-интерфейсу через разъемы RJ-45. Модель имеет один внешний WAN-порт, к которому подключается кабель интернет-провайдера или DSL-модем. Кроме проводных интерфейсов, в устройстве есть встроенная беспроводная точка доступа стандарта 802.11n (draft), которая позволяет увеличить скорость передачи данных по беспроводному соединению до 300 Мбит/с. Кроме нового стандарта, она поддерживает связь и по стандартам 802.11b и 802.11g. Как и большинство современных беспроводных маршрутизаторов, эта модель поддерживает последние стандарты аутентификации пользователей и шифрования передачи данных по беспроводному каналу, такие как WEP (64/128 бит), WPA и WPA2. Отдельно стоит отметить поддержку новой функции WPS (Wi-Fi Protected Setup), которая позволяет подключаться к беспроводной сети маршрутизатора путем введения специального pin-кода, представляющего собой профиль сетевого подключения. Тем самым обеспечивается более простое подключение к сети с применением всех методов защиты и шифрования трафика.

Кроме обеспечения безопасности и приватности пользовательских данных по беспроводному соединению, данная модель поддерживает фильтрацию клиентов по MAC-адресу сетевой карты, блокирование протоколов и сайтов, а также имеет встроенный брандмауэр, который защищает локальных клиентов от атак хакеров. Среди прочих функций стоит отметить возможность контроля скорости соединения определенных клиентов сети, создание виртуальных серверов и поддержку демилитаризованной зоны DMZ. Маршрутизатор также позволяет работать в режимах IPSec и PPTP VPN-Pass-Through, то есть пропускания зашифрованного VPN-трафика — поддерживается пропускание трафика протоколов IPSec, L2TP и PPTP.

Кроме того, стоит отметить основную «фичу» устройства StreamEngine — функцию приоритезации трафика в зависимости от используемых приложений на клиентских компьютерах. Она позволяет за счет активного применения технологии QoS (Quality of Service) ограничить максимальную ширину интернет-канала для одних приложений и выделить персональный канал для других. Данная функция полезна в основном для компьютерных онлайн-игр, для которых важным критерием является не только ширина канала, но и время отклика (так называемый ping). В маршрутизаторе TEW-633GR уже включены настройки соединений для большинства современных сетевых игр, а кроме того, пользователь может добавить характеристики соединения.



Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по интерфейсу Gigabit Ethernet подключались компьютеры.

На рис. 12 представлен результат тестирования маршрутизатора TRENDnet TEW-633GR при передаче данных от LAN- к WAN-порту (LAN-to-WAN) и обратно (WAN-to-LAN).

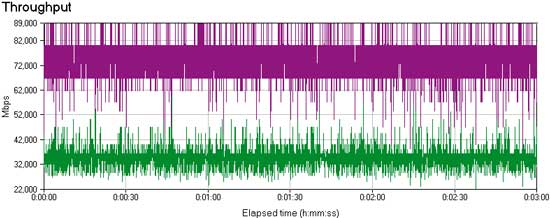

Рис. 12. Сетевой трафик при передаче данных между LAN- и WAN-сегментами сети:
фиолетовая кривая — передача данных в направлении WAN-LAN, зеленая кривая —
передача в обратном направлении

Как следует из результатов тестирования, средняя скорость маршрутизации от WAN- к LAN-порту составляет 73 Мбит/с, а скорость маршрутизации в обратном направлении — 34,5 Мбит/с. При этом общая максимальная скорость передачи данных не более 103,3 Мбит/с. Эти цифры свидетельствуют о том, что исследуемый маршрутизатор позволяет передавать данные на скорости, практически равной максимальной скорости локальной сети, которая обычно не превышает 100 Мбит/с. Как показывает практика, такой скорости более чем достаточно для скачивания информации с локальных ресурсов провайдера, поскольку в самой локальной сети скорость редко превышает 70 Мбит/с из-за загруженности внутренних каналов.



Тест 2. Скорость передачи данных из Интернета через VPN-канал

Следующий тест был проведен с целью определения максимальной скорости передачи как в Интернет, так и из него при обеспечении доступа в Интернет по PPTP-туннелю. Через web-интерфейс TRENDnet TEW-633GR был настроен на автоматическое подключение к PPTP-серверу без использования шифрования MPPE.

На рис. 13 представлен результат тестирования маршрутизатора TRENDnet TEW-633GR при передаче данных от пользователя к серверу в Интернете по протоколу PPTP без шифрования MPPE.

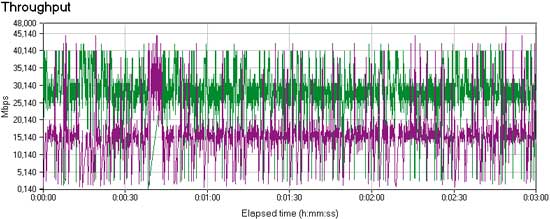

Рис. 13. Сетевой трафик при передаче данных от пользователя к серверу
в Интернете в обоих направлениях при PPTP-туннеле без шифрования: фиолетовая кривая —
передача данных из Интернета, зеленая кривая — передача в обратном направлении

По результатам этого теста скорость передачи данных из Интернета не превышает 14,1 Мбит/с, а скорость передачи данных в обратном направлении — 25 Мбит/с. Максимальная скорость при одновременном обмене трафиком составляет не более 34,3 Мбит/с. В данном случае узким местом сети, ограничивающим сетевой трафик, является именно PPTP-туннель. Поддержка связи, а также непосредственно обмен трафиком дают большую нагрузку на процессор, который находится в маршрутизаторе. Поскольку у большинства провайдеров максимальная скорость передачи данных редко достигает такого значения и тарифы в основном ограничиваются скоростью 10-15 Мбит для PPTP-туннелей, этот маршрутизатор обеспечит приемлемую скорость работы с большинством провайдеров, предоставляющих услуги Интернета по VPN-соединению.



Тест 3. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

Поскольку эта модель оснащена новыми гигабитными сетевыми адаптерами для проводных клиентов, была измерена максимальная скорость передачи данных между двумя клиентами LAN-маршрутизатора.

В этом тесте (рис. 14) скорость передачи данных между пользовательскими компьютерами в среднем составляла не более 250 Мбит/с. Данный результат наглядно показывает, что маршрутизатор TRENDnet TEW-633GR успешно справляется с этой задачей и общая скорость передачи превышает 300 Мбит/с. Такой скорости хватает для большинства нужд конечного пользователя, тем не менее это далеко не максимальная скорость для гигабитных интерфейсов.

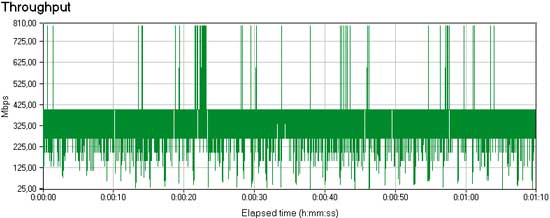

Рис. 14. Сетевой трафик при передаче данных между локальными компьютерами



Тест 4. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с внешним сервером, расположенным за WAN-интерфейсом

В данном тесте оценивалась скорость маршрутизации при передаче данных между портом LAN и беспроводным сегментом сети (WLAN). Затем этот тест был повторен с такими же настройками с единственным отличием — данные от беспроводного клиента передавались за WAN-порт.

Как следует из результатов тестирования (рис. 15 и 16), скорость передачи данных для обоих тестов очень высока. Так, при передаче данных между беспроводным клиентом и клиентом локальной сети маршрутизатора (LAN) скорость в обоих направлениях составляла примерно 37 Мбит/с. При обмене трафиком между беспроводным клиентом и компьютером, подключенным к WAN-порту маршрутизатора, скорость была практически одинакова и не превышала 36 Мбит/с в каждом направлении. Поскольку протокол 802.11n в реальности может обеспечить скорость не более 70-80 Мбит/с, можно утверждать, что в этом случае скорость маршрутизации практически соответствует протокольной скорости беспроводного сегмента сети.

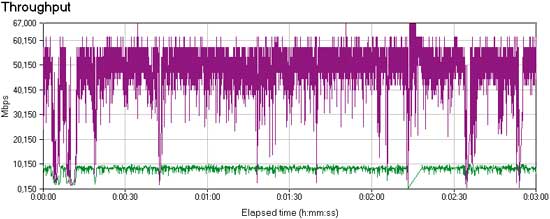

Рис. 15. Сетевой трафик при передаче данных между WAN
и беспроводным сегментом сети

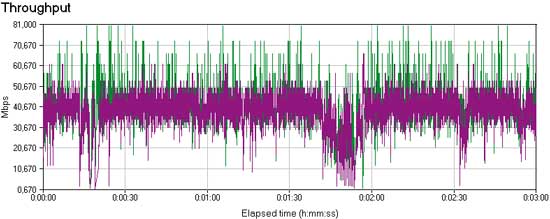

Рис. 16. Сетевой трафик при передаче данных между LAN
и беспроводным сегментом сети

Беспроводной маршрутизатор ASUS WL-500W

Скорость проводного сегмента

Скорость беспроводного сегмента

Уровень сигнала и зона охвата

Работа WAN-интерфейса

Программное обеспечение

Компания ASUS, которая также активно действует на рынке сетевых устройств, ориентированных на конечных пользователей, недавно представила новую модель беспроводного маршрутизатора ASUS WL-500W, поддерживающего все современные технологии передачи данных.

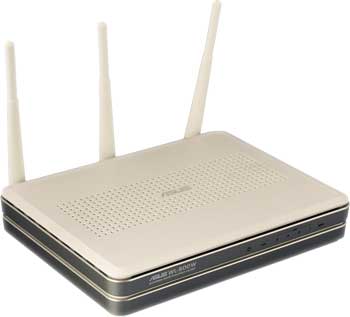

Внешне этот маршрутизатор выглядит очень стильно. Дизайн устройства выполнен в светлых тонах, а по контуру корпуса идет серебристая каемка. Нельзя не отметить, что эта модель является самой крупногабаритной среди всех участвовавших в нашем тестировании. На переднюю панель ASUS WL-500W выведены семь ультраярких оранжевых индикаторов, отражающих текущее состояние работы устройства: питание, беспроводная связь, четыре LAN-порта и порт WAN. На задней панели расположены разъемы LAN для подключения компьютеров, один интерфейс WAN для подключения к Интернету, разъем питания, кнопка сброса настроек, два USB-разъема и три антенны. Антенны у этого маршрутизатора несъемные, но складные и имеют поворотный механизм, позволяющий поворачивать их на 270°. Там же располагается кнопка EZSetup, позволяющая использовать упрощенную настройку защищенного беспроводного соединения (WPS). Согласно техническим характеристикам, каждая антенна имеет коэффициент усиления 5 dBi.



В комплекте с ASUS WL-500W поставляются сетевой кабель UTP (cat 5), блок питания, CD-диск с программным обеспечением и руководство пользователя (включает описание на русском языке). Данная модель поддерживает подключение до четырех компьютеров по LAN-интерфейсу через разъемы RJ-45. Кроме того, этот маршрутизатор имеет один внешний WAN-порт, к которому подключается кабель интернет-провайдера или DSL-модем. К Интернету этот маршрутизатор может подключаться посредством различных технологий: PPTP, PPPoE, L2TP, Big Pond, Static IP или DHCP. Стоит отметить, что Big Pond используется в основном в Австралии. Все проводные интерфейсы данной модели построены на чипах Ethernet 10/100Base-TX. Кроме проводных интерфейсов, данная модель оборудована встроенной точкой доступа, которая, в свою очередь, поддерживает работу беспроводных клиентов по стандартам 802.11b, 802.11g и 802.11n (draft). Маршрутизатор ASUS WL-500W поддерживает все современные методы защиты информации, которая передается по беспроводному сегменту сети. Поддерживается шифрование WEP (64 и 128 бит), WPA и WPA2.

Кроме шифрования и технологий авторизации пользователей, данная модель поддерживает фильтрацию клиентов по MAC-адресам. Кроме всего прочего, на ASUS WL-500W возможно установить фильтрацию конкретных портов, пакетов или DNS-имен. В маршрутизаторе имеется встроенный Firewall и SPI (Stateful Packet Inspection), который позволяет защитить внутренний сегмент сети от атак из Интернета. Все атаки и события, касающиеся безопасности, записываются в системный журнал, который можно настраивать. Для приложений, не имеющих совместимости с NAT-протоколом, в данной модели реализована популярная функция динамического перенаправления портов (Port Triggering). Кроме того, в маршрутизаторе ASUS WL-500W реализована функция ограничения скорости соединения в зависимости от задач, которые выполняет маршрутизатор. Так, можно установить приоритет для трафика в сетевых онлайн-играх или же, наоборот, повысить скорость для встроенного FTP-сервера. Данная технология, как и все ей подобные, основана на широко применяемой технологии QoS (Quality of Service). Модель ASUS WL-500W также позволяет работать в режимах IPSec и PPTP VPN-Pass-Through, то есть пропускания зашифрованного VPN-трафика протоколов IPSec, L2TP и PPTP.

Основным отличием ASUS WL-500W является наличие двух USB-портов (поддерживается спецификация USB 2.0), посредством которых к маршрутизатору можно подключать различные устройства с USB-интерфейсом. Например, к этому маршрутизатору можно подключить внешний жесткий диск, принтер или web-камеру, благодаря чему они станут доступны всем пользователям локальной сети маршрутизатора, включая беспроводные и проводные клиенты. Компания ASUS назвала свою технологию подключения периферийных устройств к маршрутизатору USB Plug and Share. Эта технология включает не только простое подключение USB-устройств, но и работу с ними через сеть. Маршрутизатор поддерживает создание небольшого FTP-сервера, файлами для которого будет служить информация, записанная на USB-накопитель или на внешний жесткий диск. Кроме того, WL-500W поддерживает функцию Download Master, позволяющую пользователю выбрать несколько файлов, которые будут автономно скачаны из Интернета на подключенный к маршрутизатору USB-носитель (USB Flash, USB HDD), и установить между ними приоритет загрузки. Поддерживаются протоколы FTP, HTTP и популярная технология для обмена файлами BitTorrent. Столь широкие возможности обеспечивают преимущество пользователям, которые активно работают с файлами, и предоставляют им свободу действий благодаря тому, что нет необходимости держать включенным свой компьютер.



Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по интерфейсу Gigabit Ethernet подключались компьютеры.

На рис. 17 представлен результат тестирования маршрутизатора ASUS WL-500W при передаче данных от LAN- к WAN-порту (LAN-to-WAN) и обратно (WAN-to-LAN).



Рис. 17. Сетевой трафик при передаче данных между LAN- и WAN-сегментами сети:
красная кривая — передача данных в направлении WAN-LAN, зеленая кривая —
передача в обратном направлении

Как следует из результатов тестирования, средняя скорость маршрутизации от WAN- к LAN-порту составляет 74,4 Мбит/с, а скорость маршрутизации в обратном направлении — 25,9 Мбит/с. При этом общая максимальная скорость передачи данных не более 99,8 Мбит/с. В целом это очень хорошие показатели для такого типа устройств. Маршрутизатор позволяет передавать данные из Интернета или из локальной сети со скоростью, практически равной реальной скорости передачи данных в локальных сетях. Как показывает практика, такой скорости обычно хватает для скачивания информации с локальных ресурсов провайдера, поскольку в самой локальной сети скорость редко превышает 70 Мбит/с из-за загруженности внутренних каналов.



Тест 2. Скорость передачи данных из Интернета через VPN-канал

Следующий тест был проведен с целью определения максимальной скорости передачи как в Интернет, так и из него при обеспечении доступа в Интернет по PPTP-туннелю. Через web-интерфейс маршрутизатор был настроен на автоматическое подключение к PPTP-серверу без использования шифрования MPPE.

На рис. 18 представлен результат тестирования маршрутизатора ASUS WL-500W при передаче данных от пользователя к серверу в Интернете по протоколу PPTP.



Рис. 18. Сетевой трафик при передаче данных от пользователя
к серверу в Интернете



Как видно из представленного рисунка, скорость передачи данных в одном направлении составляла не более 5 Мбит/с. Нельзя обойти вниманием и тот факт, что туннельный канал связи очень часто обрывался и маршрутизатор не мог в дальнейшем его восстановить, поэтому приходилось его перезагружать. К слову сказать, реализовать передачу в обоих направлениях в этом тесте на предоставленной нам модели не получилось — связь терялась практически мгновенно. Столь низкая скорость передачи данных, а также постоянные обрывы соединения, скорее всего, объясняются плохо работающим встроенным PPTP-клиентом. Поэтому мы не рекомендуем этот маршрутизатор пользователям, которые используют VPN-каналы для подключения к Интернету или к другим виртуальным сетям.



Тест 3. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

В этом небольшом тесте была измерена максимальная скорость передачи данных между двумя клиентами LAN-маршрутизатора.

Как видно из рис. 19, скорость передачи данных в этом тесте была очень высокой — порядка 65 Мбит/с в каждую сторону. Максимальная скорость передачи данных составила 129,9 Мбит/с, что также является очень хорошим показателем.

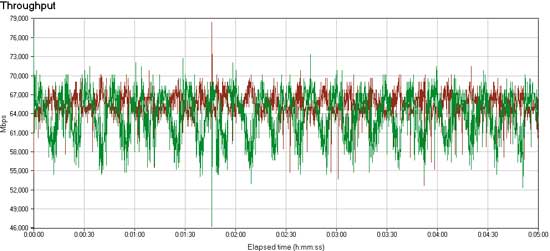

Рис. 19. Сетевой трафик при передаче данных между локальными компьютерами



Тест 4. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с внешним сервером, расположенным за WAN-интерфейсом

В данном тесте оценивалась скорость маршрутизации при передаче данных между LAN-портом и беспроводным сегментом сети (WLAN). Затем этот тест был повторен с такими же настройками с единственным отличием — данные от беспроводного клиента передавались за WAN-порт.

Как следует из результатов тестирования (рис. 20 и 21), скорость передачи данных для обоих тестов очень высока. Так, при передаче данных между беспроводным клиентом и клиентом локальной сети маршрутизатора (LAN) скорость в обоих направлениях составляла примерно 39 Мбит/с. При обмене трафиком между беспроводным клиентом и компьютером, подключенным к WAN-порту маршрутизатора, общая скорость была практически идентична и не превышала 65 Мбит/с. Однако стоит отметить, что при обмене между компьютером, расположенным за WAN-портом маршрутизатора, и клиентом беспроводной сети скорость от беспроводного клиента составляла 14,6 Мбит/с, тогда как в обратном направлении скорость была 50,5 Мбит/с. Поскольку протокол 802.11n в реальности способен обеспечить скорость не более 70-80 Мбит/с, можно утверждать, что в этом случае скорость маршрутизации практически соответствует протокольной скорости беспроводного сегмента сети.

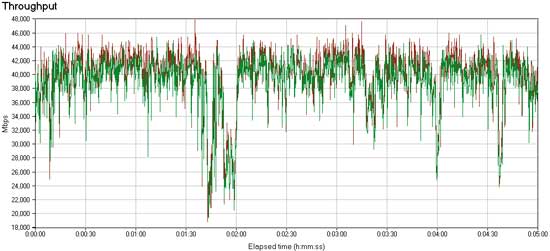

Рис. 20. Сетевой трафик при передаче данных между LAN
и клиентом беспроводной сети

Рис. 21. Сетевой трафик при передаче данных между WAN
и клиентом беспроводной сети

Беспроводной маршрутизатор NetGear WNDR3300

Скорость проводного сегмента

Скорость беспроводного сегмента

Уровень сигнала и зона охвата

Работа WAN-интерфейса

Программное обеспечение

Компания NetGear, хорошо известная российским пользователям, также не отстает от конкурентов — она выпустила модель беспроводного маршрутизатора NetGear WNDR3300. Основные отличия этого маршуртизатора от других участвовавших в тестировании — возможность работы в двух диапазонах и отсутствие внешних антенн. Но прежде чем рассказать о технических характеристиках новинки, уделим немного внимания внешнему виду устройства.

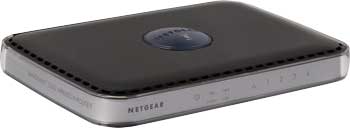

Внешний вид беспроводного маршрутизатора NetGear WNDR3300 очень необычен. Он похож на проводной роутер, на который сверху опустилась «летающая тарелка». Более того, при работе устройства этот купол, возвышающийся над маршуртизатором, светится синим светом. На самом деле купол — это кнопка, которая активирует функцию WPS (Wi-Fi Protected Setup), а также сигнализирует о том, что устройство работает. На переднюю панель устройства выведены восемь световых индикаторов, которые отображают активность маршрутизатора и его подсистем. Тыльная сторона NetGear WNDR3300 оборудована четырьмя разъемами RJ-45 для подключения компьютеров к LAN-сегменту, одним разъемом RJ-45 порта WAN, кнопкой сброса на заводские установки (Reset) и разъемом питания — никакого намека на антенны, поэтому кажется, что маршрутизатор только проводной.

Проводные интерфейсы NetGear WNDR3300 основаны на контроллере Ethernet 10/100Base-TX. Всего к нему можно подключить до четырех компьютеров к LAN-портам. Порт WAN предназначен для подключения к локальной сети провайдера или к DSL-модему для выхода маршрутизатора в Интернет. Маршрутизатор поддерживает несколько типов подключения к Интернету, а именно: Static IP, DHCP, PPTP и L2TP.

Кроме проводного сегмента, в маршрутизатор NetGear WNDR3300 встроена беспроводная точка доступа, рассчитанная на работу в двух диапазонах — 2,4 и 5 ГГц. Стоит отметить, что разрешенная в России частота для беспроводной связи составляет 2,4 ГГц, а диапазон 5 ГГц применяется в основном на Западе, например в Америке. В России работа на частоте 5 ГГц фактически запрещена, поскольку она зарезервирована для военных ведомств. Встроенная беспроводная точка доступа имеет восемь внутренних антенн, которые расположены внутри маршрутизатора. Как заявляет компания NetGear, за счет одновременного использования двух диапазонов связи зона покрытия сети гораздо больше, чем у аналогичных устройств, применяющих лишь диапазон частот 2,4 ГГц, поэтому количество свободных каналов связи у данного маршрутизатора тоже больше. Согласно техническим характеристикам, маршрутизатор NetGear WNDR3300 поддерживает работу беспроводных устройств по протоколам 802.11a, 802.11b и 802.11g, 802.11n. При этом стандарт 802.11n поддерживается для обоих диапазонов — 2,4 и 5 ГГц и пользователь сам может решать, какой диапазон выбрать. Всего существует три различных варианта использования беспроводной точки доступа: работа только в диапазоне 2,4 ГГц с полной поддержкой спецификаций 802.11b, 802.11g, 802.11n; работа только в диапазоне 5 ГГц с поддержкой протоколов 802.11a и 802.11n; одновременная работа в двух диапазонах: 2,4 ГГц (802.11g) и 5 ГГц (802.11n). Одновременная работа в двух диапазонах и работа беспроводных клиентов по стандарту 802.11n для каждого из них не поддерживаются, то есть придется чем-то жертвовать.

Маршрутизатор Netgear WNDR3300 поддерживает все современные методы защиты информации, передаваемой в беспроводном сегменте сети.  Поддерживается WEP-шифрование с ключом 64 или 128 бит, технологии авторизации WPA и WPA2, а также новая функция WPS с технологией Push and Connect, для которой и предусмотрена столь необычная кнопка. Напомним, что эта функция дает возможность пользователю подключатся к беспроводной сети значительно быстрее, минуя длительные процедуры создания профиля соединения на компьютере или на мобильном устройстве.

Кроме защиты беспроводных клиентов, маршрутизатор поддерживает все современные методы защиты всех локальных клиентов от атак из Интернета. Маршрутизатор имеет встроенный брандмауэр и систему SPI, которые защищают от обнаружения и определения локальных клиентов, а также от атак типа DoS (Denial of Service — отказ в доступе). Кроме этих функций, маршрутизатор поддерживает систему IDS (Intrusion detection and prevention), которая фиксирует попытки проникновения из внешней сети. Как и все современные маршрутизаторы, NetGear WNDR3300 поддерживает помещение одного из локальных клиентов в DMZ-зону, фильтрацию локальных клиентов по MAC-адресам и разделение управления устройством на основе создания нескольких пользователей.

Данная модель также поддерживает систему распределения имеющейся полосы пропускания и приоритезации трафика на основе технологии QoS. С помощью этой функции пользователь одновременно получает комфортную игру, просмотр HD-видео и серфинг на просторах Интернета.



Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по интерфейсу Gigabit Ethernet подключались компьютеры.

На рис. 22 представлен результат тестирования маршрутизатора NetGear WNDR3300 при передаче данных от LAN- к WAN-порту (LAN-to-WAN) и обратно (WAN-to-LAN).

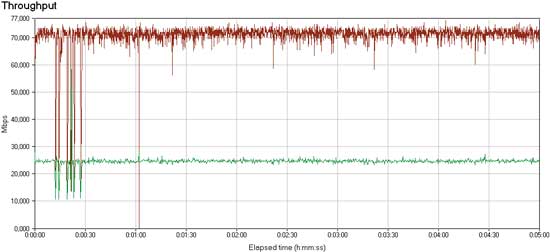

Рис. 22. Сетевой трафик при передаче данных между LAN- и WAN-сегментами сети:
красная кривая — передача данных в направлении WAN-LAN, зеленая кривая —
передача в обратном направлении

Как следует из результатов тестирования, средняя скорость маршрутизации от WAN- к LAN-порту составляет 70,6 Мбит/с, а скорость маршрутизации в обратном направлении — 24,5 Мбит/с. При этом общая максимальная скорость передачи данных не более 94,6 Мбит/с. В соответствии с результатами этого теста необходимо отметить, что эта модель позволяет передавать данные из Интернета или из локальной сети со скоростью, практически равной реальной скорости передачи данных в локальных сетях.



Тест 2. Скорость передачи данных из Интернета через VPN-канал

Следующий тест был проведен с целью определения максимальной скорости передачи данных как в Интернет, так и из него при обеспечении доступа в Интернет по PPTP-туннелю. Через web-интерфейс маршрутизатор был настроен на автоматическое подключение к PPTP-серверу без использования шифрования MPPE.

На рис. 23 представлен результат тестирования маршрутизатора NetGear WNDR3300 при передаче данных от пользователя к серверу в Интернете по протоколу PPTP.

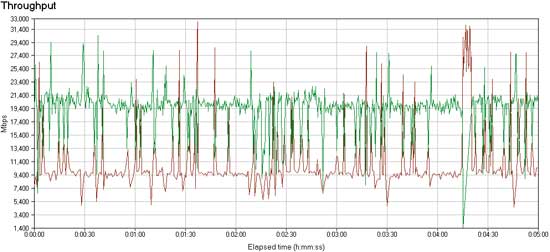

Рис. 23. Сетевой трафик при передаче данных от пользователя к серверу в Интернете:
красная кривая — скорость передачи из Интернета к пользователю, зеленая кривая —
передача в обратном направлении

Как видно из представленного рисунка, скорость передачи данных в каждом из направлений составляла не более 14 Мбит/с. Общая скорость передачи данных в этом тесте равнялась 29 Мбит/с, что является неплохим результатом. Справедливости ради необходимо отметить, что скорость в каждом из направлений хотя и превышала 14 Мбит/с, однако имела тенденцию постоянно изменяться. Такой скорости хватит для работы маршрутизатора у большинства провайдеров, которые предлагают высокоскоростной Интернет по VPN-каналам.



Тест 3. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

В этом небольшом тесте была измерена максимальная скорость передачи данных между двумя клиентами LAN-маршрутизатора.

Как видно из рис. 24, скорость передачи данных в этом тесте была очень высокой — порядка 64 Мбит/с в каждую из сторон. Максимальная общая скорость передачи данных составила 127,8 Мбит/с, что тоже является очень хорошим показателем для данного типа устройств.

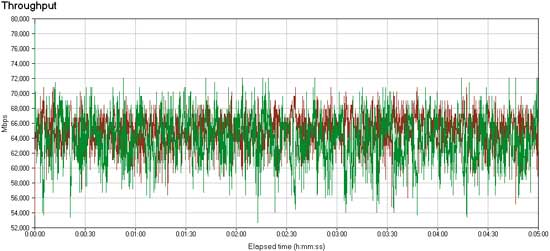

Рис. 24. Сетевой трафик при передаче данных между локальными компьютерами



Тест 4. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с внешним сервером, расположенным за WAN-интерфейсом

В данном тесте оценивалась скорость маршрутизации при передаче данных между портом LAN и беспроводным сегментом сети (WLAN).

Как следует из рис. 25, скорость передачи в этом тесте составила порядка 35 Мбит/с в каждую сторону. Общая скорость передачи данных была 73,7 Мбит/с. Поскольку модель Netgear WNDR3300 имеет двухдиапазонную точку доступа, этот тест был проведен как для беспроводной сети, работающей на частоте 2,4 ГГц, так и для диапазона в 5 ГГц. В результате скорость передачи данных была примерно одинакова, поэтому мы не будем приводить здесь дополнительные графики. Стоит отметить, что и при передаче данных между беспроводным клиентом и компьютером, расположенным за WAN-интерфейсом, скорость практически не изменялась. Напомним, что при тестировании беспроводной точки доступа в качестве клиента беспроводной сети использовался ноутбук ASUS M50A, который имеет встроенную сетевую карту Intel 4965AGN, поддерживающую работу в двух диапазонах — 2,4 и 5 ГГц. Поскольку протокол 802.11n в реальности обеспечивает скорость не более 70-80 Мбит/с, можно утверждать, что в этом случае скорость маршрутизации практически соответствует протокольной скорости беспроводного сегмента сети.

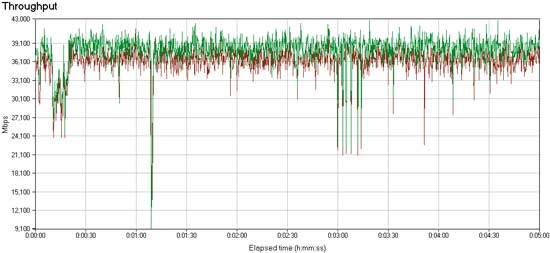

Рис. 25. Сетевой трафик при передаче данных между LAN
и клиентом беспроводной сети

Нельзя обойти вниманием и тот факт, что в ходе тестирования маршрутизатора на широту охвата беспроводной сети «безантенная» технология вкупе с двухдиапазонным передатчиком не оправдали возложенных на них надежд. Так, уже для первой точки замера уровень сигнала падал до отметки –77 dBm, что, в свою очередь, составляет порядка 40% от первоначальной мощности. На двух других точках беспроводная сеть была практически недоступна, а если клиент и подключался — шли постоянные потери пакетов, то есть работать было невозможно. Этот небольшой тест также проводился для обоих диапазонов — 2,4 и 5 ГГц.

Беспроводной маршрутизатор Edimax BR-6504N

Скорость проводного сегмента

Скорость беспроводного сегмента

Уровень сигнала и зона охвата

Работа WAN-интерфейса

Программное обеспечение

Компания Edimax пока еще мало знакома российским пользователям, однако в последнее время активно продвигается на российский рынок сетевых устройств для конечных пользователей. В нашем тестировании приняла участие ее модель Edimax BR-6504N. Как и все участвовавшие в тестировании модели, данный маршрутизатор поддерживает большинство современных технологий и имеет встроенную точку доступа, поддерживающую стандарт 802.11n (draft).

Дизайн Edimax BR-6504N выполнен в светлых тонах, практически весь корпус глянцево-белый, только на передней панели — тонкая серебряная полоска. На передней панели расположены 12 световых индикаторов, светящихся светло-зеленым цветом, — они наглядно демонстрируют пользователю текущее состояние работы устройства. На тыльной стороне маршрутизатора располагаются разъемы RJ-45 для подключения компьютеров к четырем LAN-портам и самого маршрутизатора к Интернету через WAN-порт. Кроме разъемов для подключения ПК, на задней панели находятся разъем для подключения питания и специальная кнопка. Эта кнопка совмещает две функции: при длительном нажатии на нее происходит сброс настроек на заводские, а при коротком — активация функции WPS (Wi-Fi Protected Setup). Там же расположены три съемные антенны с коэффициентом усиления 3 dBi и стандартными разъемами RP-SMA.



Проводной сегмент маршрутизатора основан на контроллере Ethernet 10/100Base-TX, то есть все порты маршрутизатора могут передавать данные со скоростью 100 Мбит/с в полнодуплексном режиме. Устройство Edimax BR-6504N поддерживает несколько типов подключения к Интернету через WAN-порт, а именно: Static IP, DHCP, PPPoE, PPTP L2TP и Big Pond. Нельзя обойти вниманием и поддержку опции Spaning Tree (спецификация 802.1d), которая редко используется для такого типа устройств.

Встроенная беспроводная точка доступа поддерживает стандарты 802.11b, 802.11g и 802.11n (draft). Как и все устройства, участвовавшие в нашем тестировании, данная модель поддерживает большинство методов шифрования и аутентификации беспроводных клиентов: WEP (с ключом 64 или 128 бит), WPA, WPA2 и новую функцию WPS. Кроме систем защиты беспроводного сегмента сети, маршрутизатор имеет различные функции по защите от атак из Интернета — брандмауэр и SPI. Также поддерживается фильтрация по MAC- или IP-адресам, блокировка определенных сайтов и защита от DoS-атак. Кроме того, модель Edimax BR-6504N позволяет работать со службами DynDNS, осуществлять динамическое перенаправление портов для приложений, не работающих с NAT-протоколом, создание виртуальных серверов, а также помещение локального клиента в DMZ-зону и режим пропускания VPN-трафика (VPN-Pass-Trough). Кроме широкого набора описанных функций, этот маршрутизатор поддерживает систему приоритета трафика беспроводных клиентов, которая основана на технологии QoS.

Отдельно стоит отметить web-интерфейс управления этим маршрутизатором. Удобство пользования им оставляет желать лучшего, поскольку управление основными настройками выполнено не слишком грамотно, а скорость загрузки страниц в любом из популярных браузеров (Internet Explorer, Mozilla, Opera) очень низкая.

Нельзя обойти вниманием и работу данной модели с PPTP-каналом. Со стандартными настройками демона pptpd этот маршрутизатор работать отказался. Дальнейшие манипуляции и попытки определения причины, почему канал связи обрывается через несколько секунд, так и не дали результатов. При этом связь, например, с сервером провайдера «Корбина-Телеком» устанавливалась и канал не обрывался, зато маршрутизатору становился доступен лишь этот сервер. Возможно, с каким-то типом PPTP-серверов эта модель работать будет, но в нашем случае «шаманство» вокруг PPTP-сервера не привели к положительному результату.



Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по интерфейсу Gigabit Ethernet подключались компьютеры.

На рис. 26 представлен результат тестирования маршрутизатора Edimax BR-6504N при передаче данных от LAN- к WAN-порту (LAN-to-WAN) и обратно (WAN-to-LAN).

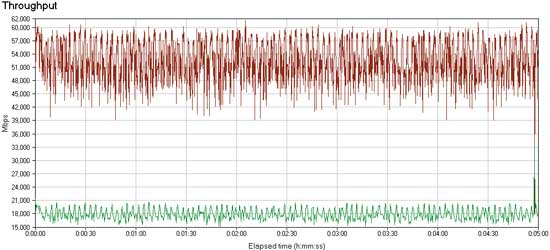

Рис. 26. Сетевой трафик при передаче данных между LAN- и WAN-сегментами сети:
красная кривая — передача данных в направлении WAN-LAN, зеленая кривая —
передача в обратном направлении

Как следует из результатов тестирования, средняя скорость маршрутизации от WAN- к LAN-порту составляет 52,2 Мбит/с, а скорость маршрутизации в обратном направлении — 17,8 Мбит/с. При этом общая максимальная скорость передачи данных не более 69,2 Мбит/с. В целом это неплохой результат, и можно утверждать, что такой скорости вполне хватит для работы с локальными ресурсами провайдера.



Тест 2. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

В этом небольшом тесте была измерена максимальная скорость передачи данных между двумя клиентами LAN-маршрутизатора.

Как видно из рис. 27, скорость передачи данных в этом тесте была очень высокой — порядка 64 Мбит/с в каждую из сторон. Максимальная общая скорость передачи данных в этом тесте составила 128 Мбит/с, что также является очень хорошим показателем для данного типа устройств.

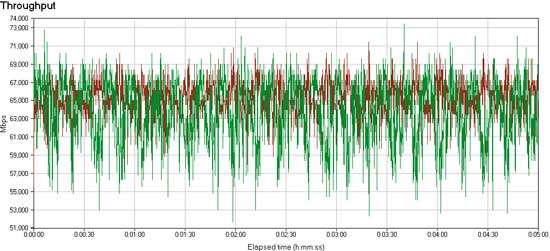

Рис. 27. Сетевой трафик при передаче данных между локальными компьютерами



Тест 3. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с внешним сервером, расположенным за WAN-интерфейсом

В данном тесте оценивалась скорость маршрутизации при передаче данных между портом LAN и беспроводным сегментом сети (WLAN).

Как следует из приведенных графиков (рис. 28 и 29), общая скорость передачи в этих тестах составила порядка 39 Мбит/с. При обмене трафиком беспроводного клиента и компьютера, который был подключен к LAN-сегменту маршрутизатора, скорость в обе стороны была практически одинаковой — 19,9 Мбит/с. В другом тесте скорость передачи данных из Интернета беспроводному клиенту равнялась 25,7 Мбит/с, а в обратном направлении — 7,5 Мбит/с. Нельзя сказать, что это высокие показатели скорости. Хотя, безусловно, большинству пользователей такой скорости вполне хватит для сетевых игр, просмотра фотографий или серфинга в Интернете. Единственное, чего нельзя делать при такой скорости, — это смотреть HD-видеофайлы с высокими битрейтами. Поскольку протокол 802.11n в реальности может обеспечить скорость не более 70-80 Мбит/с, можно утверждать, что в этом тесте скорость маршрутизации в два раза меньше протокольной скорости беспроводного сегмента сети.

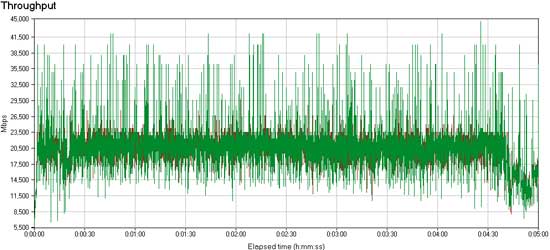

Рис. 28. Сетевой трафик при передаче данных между LAN
и клиентом беспроводной сети

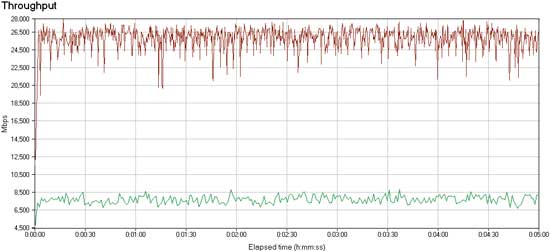

Рис. 29. Сетевой трафик при передаче данных между WAN
и клиентом беспроводной сети

Беспроводной маршрутизатор Sitecom WL-183

Скорость проводного сегмента

Скорость беспроводного сегмента

Уровень сигнала и зона охвата

Работа WAN-интерфейса

Программное обеспечение

Как и компания Edimax, компания Sitecom пока мало представлена на российском рынке сетевых устройств. В нашем тестировании приняла участие ее относительно новая модель — беспроводной маршрутизатор Sitecom WL-183.

Внешний облик этой модели весьма привлекателен и необычен. В отличие от всех остальных маршрутизаторов, принимавших участие в нашем тестировании, она предназначена для крепления на стену, поэтому все световые индикаторы текущего состояния устройства находятся на его верхней части. Несъемные антенны и разъемы RJ-45 для подключения компьютеров расположены по бокам маршрутизатора, что тоже необычно, поскольку у большинства устройств они находятся на одной из стенок маршрутизатора. На верхней панели устройства, помимо 12 световых индикаторов, находится кнопка активации функции WPS (Wi-Fi Protected Setup).



Проводной сегмент маршрутизатора состоит из контроллера Ethernet 10/100Base-TX. Маршрутизатор Sitecom WL-183 поддерживает подключение до четырех компьютеров по LAN-интерфейсу через разъемы RJ-45 и имеет порт WAN, который предназначен для подключения маршрутизатора к Интернету. Доступ в Сеть может осуществляться через локальную сеть интернет-провайдера или модем DSL. Маршрутизатор поддерживает подключение по технологиям PPTP, L2TP, Big Pond, Static IP и DHCP. В прошивку этой модели встроены настройки для большинства известных провайдеров стран Западной Европы, но российских среди них нет. Беспроводная точка доступа, встроенная в маршрутизатор, поддерживает работу беспроводных клиентов в соответствии со спецификациями 802.11b, 802.11g и 802.11n (draft). Маршрутизатор Sitecom WL-183 обеспечивает безопасность соединения беспроводных клиентов с помощью шифрования WEP (64 и 128 бит), авторизации стандартов WPA и WPA2 и функции WPS. Напомним, что функция WPS позволяет подключаться к беспроводной сети маршрутизатора с помощью введения специального pin-кода, представляющего собой профиль сетевого подключения. Благодаря этому обеспечивается более простое подключение к сети с использованием всех методов защиты и шифрования трафика. Однако для этого необходимо, чтобы беспроводной клиент (коммуникатор, ноутбук) тоже поддерживал эту функцию.

Кроме обеспечения безопасности и приватности пользовательских данных, передаваемых по беспроводному каналу связи, данная модель поддерживает фильтрацию клиентов по MAC-адресу сетевой карты, блокирование протоколов и сайтов, а также имеет встроенный брандмауэр, который защищает локальных клиентов маршрутизатора от атак хакеров из Интернета. Среди прочих функций стоит отметить возможность контролировать скорость соединения определенных клиентов сети, создание виртуальных серверов и поддержку демилитаризованной зоны DMZ. Маршрутизатор также позволяет работать в режимах IPSec и PPTP VPN-Pass-Through, то есть пропускания зашифрованного VPN-трафика протоколов IPSec, L2TP и PPTP.

Нельзя обойти вниманием и тот факт, что маршрутизаторы Edimax BR-6504N и Sitecom WL-183 очень схожи между собой. Хотя их web-интерфейс различен, «начинка» (операционная система) у них одинаковая. В процессе тестирования этот маршрутизатор, так же как и маршрутизатор компании Edimax, не смог установить и удержать PPTP-соединение.

Отдельно хотелось бы отметить web-интерфейс данной модели. Сказать, что он работает медленно — это не сказать ничего. Открытие одной страницы в стандартном для большинства пользователей браузере Internet Explorer занимало порядка 1-2 мин. При этом попытки подключаться к маршрутизатору с помощью альтернативных браузеров Mozilla и Opera выявили все недостатки этого интерфейса (рис. 30).

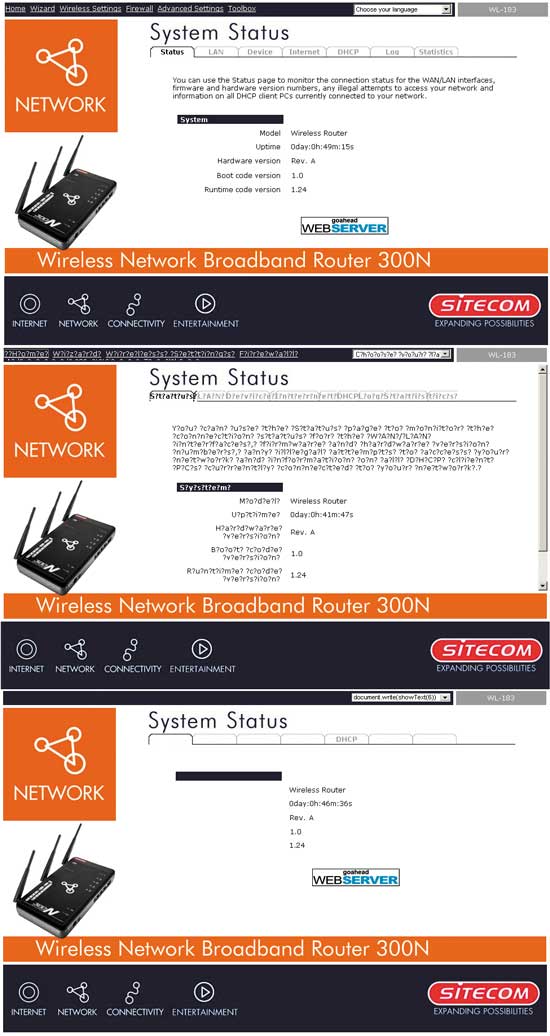

Рис. 30. Web-интерфейс маршрутизатора Sitecom под различными браузерами



Тест 1. Скорость маршрутизации при работе с локальными ресурсами провайдера

В первом тесте измерялась пропускная способность маршрутизатора при передаче данных между портами WAN и LAN, для чего к ним по интерфейсу Gigabit Ethernet подключались компьютеры.

На рис. 31 представлен результат тестирования маршрутизатора при передаче данных от LAN- к WAN-порту (LAN-to-WAN) и обратно (WAN-to-LAN).

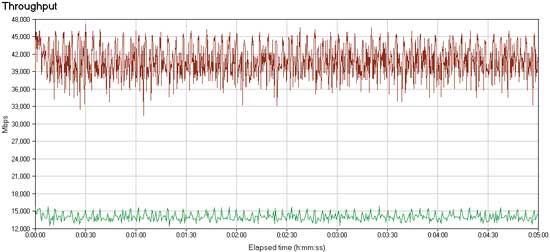

Рис. 31. Сетевой трафик при передаче данных между LAN- и WAN-сегментами сети:
красная кривая — передача данных в направлении WAN-LAN, зеленая кривая —
передача в обратном направлении

Как следует из результатов тестирования, средняя скорость маршрутизации от WAN- к LAN-порту составляет 40,7 Мбит/с, а скорость маршрутизации в обратном направлении — 13,8 Мбит/с. При этом общая максимальная скорость передачи данных не более 54,5 Мбит/с. В целом это неплохой результат, и можно утверждать, что такой скорости вполне хватит для работы с локальными ресурсами провайдера.



Тест 2. Производительность маршрутизатора при обмене трафиком между клиентами внутренней проводной сети

В этом небольшом тесте была измерена максимальная скорость передачи данных между двумя клиентами LAN-маршрутизатора.

Как видно из рис. 32, скорость передачи данных в этом тесте была очень высокой — порядка 64 Мбит/с в каждую сторону. Общая максимальная скорость передачи данных в этом тесте составила 128,2 Мбит/с, что также является очень хорошим показателем для данного типа устройств.

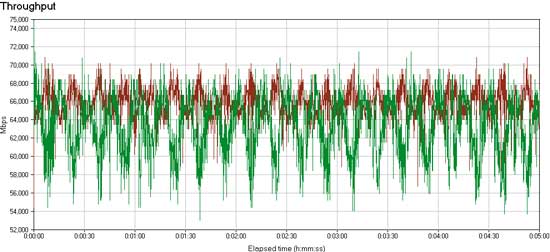

Рис. 32. Сетевой трафик при передаче данных между локальными компьютерами



Тест 3. Производительность встроенной беспроводной точки доступа при обмене трафиком беспроводного клиента с внешним сервером, расположенным за WAN-интерфейсом

В данном тесте оценивалась скорость маршрутизации при передаче данных между портом LAN и беспроводным сегментом сети (WLAN).

Как следует из приведенных графиков (рис. 33 и 34), общая скорость передачи в этих тестах составила порядка 78 Мбит/с. При обмене трафиком беспроводного клиента и компьютера, который был подключен к LAN-сегменту маршрутизатора, скорость в обе стороны была практически одинаковая и составила порядка 43 Мбит/с. В другом тесте скорость передачи данных из Интернета беспроводному клиенту составила 28,4 Мбит/с, а в обратном направлении — 8,3 Мбит/с. Нельзя сказать, что это высокие показатели, хотя, безусловно, большинству пользователей такой скорости вполне хватит для сетевых игр, просмотра фотографий или серфинга в Интернете. Единственное, чего нельзя делать при такой скорости, — это смотреть HD-видеофайлы с высокими битрейтами с помощью беспроводных клиентов из Интернета (через WAN-порт). Поскольку протокол 802.11n в реальности обеспечивает скорость не более 70-80 Мбит/с, можно утверждать, что в этом тесте скорость маршрутизации практически совпадала с протокольной скоростью беспроводного сегмента сети.

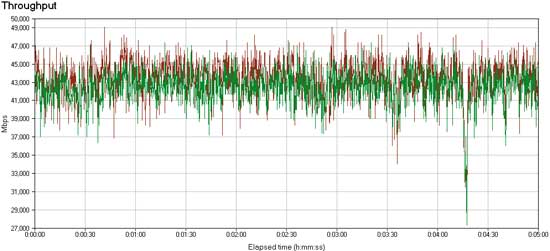

Рис. 33. Сетевой трафик при передаче данных между LAN
и клиентом беспроводной сети

Рис. 34. Сетевой трафик при передаче данных между WAN
и клиентом беспроводной сети

Выводы

Исходя из результатов этого небольшого сравнительного тестирования, можно утверждать, что беспроводные устройства нового стандарта 802.11n имеют производительность в среднем в три раза выше, чем устройства предыдущего стандарта 802.11g: средняя скорость передачи данных у устройств 802.11n составляет 70 Мбит/с, а у устройств 802.11g — 30 Мбит/с. При этом зона покрытия беспроводной сети за счет использования технологии MIMO существенно выше, а качество и надежность постоянно улучшаются. В то же время стоит отметить, что большинство современных маршрутизаторов имеют множество дополнительных функций, которые облегчают работу конечным пользователям. Все рассмотренные модели хорошо подходят для построения сети дома и в небольшом офисе. За отличные показатели скорости, а также удобство пользования знак «Выбор редакции» получил маршрутизатор D-Link DIR-615. Это отличное устройство для любителей онлайн-игр и просмотра потокового видео высокого разрешения, которое, что немаловажно, поддерживает одновременную работу через PPTP-соединение и полноценную работу с локальными ресурсами провайдера (например, просмотр HD-видео). В целом беспроводной маршрутизатор D-Link DIR-615 можно рекомендовать пользователям, которым необходимо быстро и по возможности легко организовать доступ в Интернет беспроводных и проводных клиентов. Удобное программное обеспечение, которое входит в комплектацию, позволяет работать с устройством и настраивать его даже неопытному в сетевых делах пользователю.



Редакция выражает благодарность представительствам компаний, предоставившим для тестирования беспроводные маршрутизаторы:

  • компании D-Link за D-Link DIR-655 и D-Link DIR-615;
  • компании TRENDnet за TRENDnet 633GR;
  • компании ASUS за ASUS WL-500W;
  • компании Sitecom за Sitecom WL-183;
  • компании Edimax за Edimax BR-6504N;
  • компании NetGear за NetGear WNDR3300.



В начало В начало

КомпьютерПресс 6'2008


Наш канал на Youtube

1999 1 2 3 4 5 6 7 8 9 10 11 12
2000 1 2 3 4 5 6 7 8 9 10 11 12
2001 1 2 3 4 5 6 7 8 9 10 11 12
2002 1 2 3 4 5 6 7 8 9 10 11 12
2003 1 2 3 4 5 6 7 8 9 10 11 12
2004 1 2 3 4 5 6 7 8 9 10 11 12
2005 1 2 3 4 5 6 7 8 9 10 11 12
2006 1 2 3 4 5 6 7 8 9 10 11 12
2007 1 2 3 4 5 6 7 8 9 10 11 12
2008 1 2 3 4 5 6 7 8 9 10 11 12
2009 1 2 3 4 5 6 7 8 9 10 11 12
2010 1 2 3 4 5 6 7 8 9 10 11 12
2011 1 2 3 4 5 6 7 8 9 10 11 12
2012 1 2 3 4 5 6 7 8 9 10 11 12
2013 1 2 3 4 5 6 7 8 9 10 11 12
Популярные статьи
КомпьютерПресс использует
