Тестирование материнских плат на базе чипсетов Intel 4-й серии

Олег Добрынин

Новая системная логика от Intel

Участники тестирования

Foxconn P45A-S

Foxconn P43A-S

ECS P43T-2A

ECS P45T-A (black series)

Gigabyte GA-EP45-DS4

ASUS P5Q DELUXE

MSI P45/43 Neo

MSI P45/P45D3 Premium

MSI P45 Diamond

ECS X48T-A

Gigabyte GA-EP45T Extreme

Biostar TPOWER I45

Методика тестирования

Результаты и выводы

Выбор редакции



В начале июня на международной выставке Computex компания Intel объявила о релизе долгожданной 4-й серии новых чипсетов. К разработке материнских плат на базе новой системной логики производители приступили еще в январе, когда чипсет был официально анонсирован. Теперь пользователи смогут опробовать долгожданные новинки, поэтому мы решили посвятить наше очередное тестирование новейшим материнским платам на базе новой системной логики Intel 4 Series.

Новая системная логика от Intel

После выхода нового «экстремального» чипсета X48 в марте этого года взгляды пользователей всего мира устремились на новую мэйнстрим-серию под таинственным названием EagleLake. Уже на выставке СeBIT’2008, прошедшей в Ганновере, производители материнских плат начали демонстрировать свои продукты на базе 4-й серии чипсетов Intel, несмотря на то что сам чипсет был представлен несколькими месяцами позже на Computex 2008. Как бы то ни было, такая поспешность пошла производителям на руку: их решения за несколько месяцев до официального выхода стали гораздо более продуманными, было устранено большое количество ошибок и недоработок. Четвертая серия чипсетов Intel представлена четырьмя решениями: P45, P43, G45 и G43. Сказать, что в новый чипсет привнесено что-то кардинально новое, нельзя. Если проследить историю развития чипсетов с разъемом LGA775 с самого первого представителя 915 Express, то все нововведения касались поднятия планки частоты FSB материнских плат, поддержки новой памяти DDR2, а с чипсетом P35 — и DDR3, увеличения количества портов SATA II и USB 2.0. Однако один сюрприз новый чипсет все-таки преподнес: речь, конечно же, идет о массовом выводе на рынок поддержки стандарта PCI Express V.2.0. Эта технология увеличивает пропускную способность линий PCI-E с 250 до 500 Мбайт/c. Безусловно, в первую очередь стандарт разрабатывался для геймеров, использующих мощные видеокарты, которым, к слову, для получения полноценного PCI-E v2.0 придется раскошелиться на новые видеокарты, поддерживающие этот стандарт. Новая линейка чипсетов поддерживает 16 линий PCI-E v2.0, поэтому при установке двух графических карт контроллер северного моста вынужден ограничивать скорость слотов до значения 8х. Для установки двух карт стандарта PCI-E x16 v.2.0 пользователю придется купить материнскую плату на базе X Series-чипсета X48, поддерживающего технологию ATI CrossFireX и 32 линии PCI-E v.2.0.

Объем поддерживаемой памяти с выходом новой серии чипсетов увеличился с 8 до 16 Гбайт. Конечно, говорить о реальной необходимости этого пока не приходится, посему такой шаг является скорее демонстрацией намерений и возможностей Intel. Что касается южного моста нового чипсета — ICH10, то он выпускается в двух вариантах: ICH10R (версия с поддержкой RAID-массивов уровней 0, 1 и 5 для всех шести портов SATA) и ICH10 без поддержки RAID (массивы уровней 0 и 1 поддерживаются). Немаловажно, что новый чипсет будет поддерживать функции горячей замены SATA-дисков и установку оптических SATA-приводов. Причем расширенный вариант ICH10R обычно становится спутником северного моста P45 и G45, в то время как ICH10 составляет комплект с мостами P43 и G43. Новый южный мост поддерживает шесть линий PCI-E 1x v1.1 для установки дополнительных плат расширения, 12 портов USB 2.0 и шесть портов SATA II, как и чипсеты предыдущего поколения. Официально чипсетом поддерживается частота системной шины 1333 МГц, а памяти DDR3 — до 1333 МГц. В реальности эти характеристики могут сильно отличаться от заявленных в лучшую сторону. Еще одна функция — ITM (Intel Turbo Memory), позволяющая производителям материнских плат устанавливать на них дополнительную флэш-память для хранения данных операционной системы, — не приобрела должного успеха на предыдущих чипсетах, поэтому в новой серии Intel EagleLake предпринята попытка реанимировать эту технологию. Функция User Pinning позволяет производителям и конечным пользователям самим определять те программы, которые им хотелось бы хранить во флэш-памяти.

Участники тестирования

Для тестирования было предоставлено 14 моделей материнских плат различных производителей на базе новой системной логики Intel.

Foxconn P45A-S

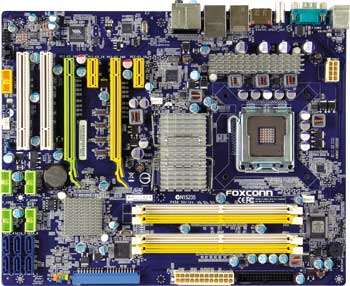

Первой платой, прошедшей тестирование, стала Foxconn P45A-S. Продукция компании Foxconn широко представлена на мировом рынке: материнские платы, видеокарты, системы охлаждения, корпуса для домашних ПК и серверных платформ. Благодаря успешному сотрудничеству с OEM-производителями, компания Foxconn может похвастаться широким охватом компьютерного рынка: от конечных пользователей до сборщиков ПК и корпоративных клиентов. Прежде всего материнские платы Foxconn известны пользователям как доступные и при этом сочетающие в себе ряд современных инноваций компьютерной индустрии. Для данного тестирования компания предоставила две материнские платы: Foxconn P45A-S и Foxconn P43A-S, представляющие собой последние решения компании на базе новой линейки чипсетов Intel Series 4.



Рисунок

Материнская плата P45A-S выполнена в привычном формфакторе ATX на печатной плате из синего текстолита на базе сочетания северного моста P45 и южного ICH10R. Разъем LGA 775 поддерживает установку семейства процессоров Core 2 Duo, Core 2 Quad и Core 2 Extreme, включая самые новые процессоры, изготовленные по 45-нм техпроцессу. На плате реализована поддержка двухканальной памяти DDR2-1066(oc)/800/667/533. Четыре 240-контактных разъема позволяют устанавливать до 16 Гбайт оперативной памяти. Стоит отметить, что для большинства производителей мэйнстрим-серий материнских плат поддержка DDR2 остается приоритетной. DDR3-память, несмотря на то, что существует довольно давно, по-прежнему дорогая и применяется в платах повышенной производительности, а также в Extreme-сериях плат. Впрочем, многие производители оставляют выбор между DDR2 и DDR3 за пользователем, поставляя на рынок идентичные продукты с поддержкой различных стандартов памяти. Питание материнской платы осуществляется по стандартному 24-контактному ATX-разъему, для дополнительного питания процессора на плате размещен 8-контактный разъем. Многие производители материнских плат в последнее время делают упор в своих продуктах на энергосберегающие технологии, которые, кроме экономии денег, позволяют увеличить срок службы устройства. Плата Foxconn P45A-S пока, увы, не содержит таких решений: шестифазная VRM-схема изготовлена с использованием устаревших конденсаторов на электролитах, схема охлаждения компонентов выполнена весьма скромно. Охлаждающие алюминиевые радиаторы установлены на северном и южном мостах чипсета и на VRM-модулях Mosfet. Безусловно, мэйнстрим-сегмент материнских плат не требует изысканного исполнения охлаждающих систем, однако пользователи очень часто обращают внимание именно на этот аспект при обновлении своего ПК. Для дополнительного охлаждения на плате предусмотрены два 4-контактных разъема для питания вентиляторов систем охлаждения.

Набор разъемов на задней панели материнской платы довольно обычен: два разъема PS/2 для подключения клавиатуры и мыши, COM-порт (его наличие становится редкостью для современных плат), шестипортовый 7.1-звуковой разъем, поддерживаемый контроллером Realtek ALC888-GR, SPDIF-выход для цифровой передачи звука, один разъем E-SATA, LAN-порт (контроллер Realtek RTL8110SC), один разъем IEEE-1394a (FireWire, контроллер VIA vt6308s) и четыре высокоскоростных разъема USB 2.0. Недостаток USB-разъемов компенсируют четыре разъема для подключения плат расширения USB, которые расположены на внутренней стороне платы. Помимо USB, на плате имеется один разъем расширения для плат IEEE-1934a. Разъем ATA133 размещен в горизонтальной плоскости по отношению к плате: такая ориентация интерфейсов позволяет освободить место внутри компьютера от лишних проводов и упростить процедуру подключения устройств. Однако такая инновация по непонятным нам причинам была использована только для ATA133. Разъем FDD и шесть портов SATA II расположены привычно — вертикально. Дисковая подсистема SATA поддерживает создание рейд-массивов уровней 0, 1, 5 и 10. PCI-шина материнской платы Foxconn P45A-S представлена двумя разъемами PCI-Express 16x v.2.0, двумя портами PCI-E 1x и двумя PCI.

В комплекс программного обеспечения, включенного в комплект платы, входят утилиты FoxOne, FoxLiveUpdate и FoxLogo, а также набор драйверов чипсета и интегрированных звукового и сетевого контроллеров:

FoxOne — утилита, представляющая собой единый центр мониторинга и настройки компьютера. В список возможностей данной программы входят: изменение частоты центрального процессора и оперативной памяти, регулировка напряжений DDR2, мониторинг всевозможных параметров системы (температуры, напряжений) и управление кулерами. В целом такая система предоставляет пользователю широкий и удобный сервис, но, увы, как уже случалось ранее, показатели, фиксируемые данной утилитой, зачастую остаются далеки от истины (температура процессора, зафиксированная FoxOne, составила 20 °С, в то время как другие специальные утилиты показывали 40 °С). Внедрение таких «универсальных» утилит стало обычной практикой для производителей, но их исполнение и функциональность пока оставляют желать лучшего;

FoxLiveUpdate — программная оболочка для совершения операций по обновлению драйверов и прошивки BIOS. Этот сервис показался нам вполне удобным, он позволяет узнать точную информацию о полном названии материнской платы, версию прошивки BIOS, а также, при наличии соединения с Интернетом, немедленно обновить BIOS;

FoxLogo — утилита, позволяющая заменять окно, появляющееся при загрузке компьютера до фазы POST. По умолчанию это окно содержит логотип Foxconn.

В целом Foxconn P45A-S выглядит довольно скромно для новейшей серии компании — производителя материнских плат. Однако следует учитывать, что данное решение является бюджетным и стоит порядка 130-140 у.е.

Foxconn P43A-S

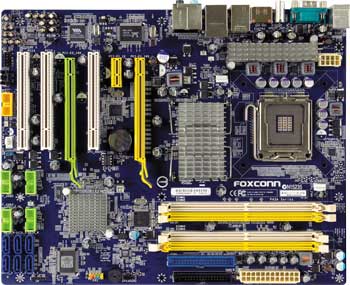

Вторая плата от компании Foxconn практически полностью повторяет P45A-S, но имеет и существенные отличия. Прежде всего, на платах установлены разные чипсеты. На плате P43A-S стоит «младший» чипсет семейства Intel — P43 с южным мостом ICH10. Несмотря на внешнюю схожесть двух плат, архитектура построения этих решений совершенно разная. Больше всего изменения коснулись размещения всевозможных портов: ATA133-разъем поменял ориентацию на вертикальную и был перенесен к FDD-коннектору.



Рисунок

Один из разъемов PCI-Express x1 был заменен на стандартный PCI-слот (таким образом, в P43A-A их стало три). Кроме того, изменилось расположение большого количества компонентов, к примеру чипа BIOS. Задняя панель материнской платы не претерпела никаких изменений. Еще одним существенным изменением стала замена практически всех конденсаторов на плате, хотя все они по-прежнему остались электролитными. Причиной такой замены, скорее всего, стало желание инженеров компании Foxconn сделать P43A-S максимально доступной для потребителей и, возможно, ориентировать свое решение на сегмент бюджетных бизнес-компьютеров. В остальном две платы семейства Foxconn полностью повторяют друг друга. Ни BIOS, ни программное обеспечение не претерпели никаких изменений. Если о цене P45A-S уже известно, то стоимость P43A-S пока остается загадкой.

ECS P43T-2A

Elitegroup Computer Systems — компания, берущая свое начало в далеком 1987 году. Продукты под маркой ECS успели зарекомендовать себя во всем мире как доступные и современные решения. Такая политика компании стала возможна благодаря собственному производству большого количества комплектующих для материнских плат. Широкий спектр решений от low- до top middle-сегмента позволяет ECS удерживать хоть и не лидирующие, но вполне стабильные позиции на рынке. С выходом 4-й серии чипсетов Intel ее линейка материнских плат пополнилась двумя решениями, которые представляют чипсеты Intel 45 и Intel 43.



Рисунок

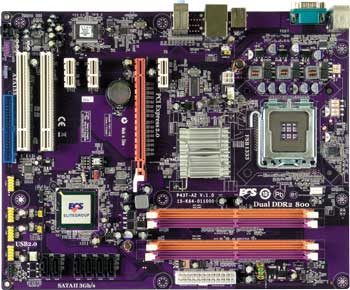

ECS P43T-2A — материнская плата, построенная на чипсете Intel P43+ICH10. Она имеет классический формфактор ATX при размерах 305x244 мм. Прежде всего хочется отметить, что новые решения компании ECS относятся к классу бюджетных решений. Об этом свидетельствуют устаревшие методы в решении VRM-схемы, скудность в решении охлаждения северного и южного мостов, а также малое количество пользовательских интерфейсов. Несмотря на это, плата поддерживает установку самых современных процессоров семейства Penrun и двухканальных модулей DDR2-800/667. Четыре 240-контактных слота поддерживают установку до 16 Гбайт оперативной памяти. Питание материнской платы состоит из 24-контактного ATX-разъема и 4-контактного разъема CPU. Интерфейсы внешних устройств представлены шестью разъемами SATA II и стандартным разъемом ATA133, а вот FDD-коннектор в данном решении и вовсе отсутствует. Разъем ATA133 расположен под слотами PCI, поэтому прокладка кабеля к считывающему устройству может стать весьма проблематичной. Линейное расположение SATA-портов на материнской плате также оказалось весьма неудачным: при установке двухслотовой графической карты два разъема SATA II недоступны для подключения.

PCI-Express-линейка представлена одним слотом PCI-E 16x, тремя PCI-E 1x и двумя PCI-слотами. На задней выходной панели платы располагаются интерфейсы PS/2 для мыши и клавиатуры, четыре высокоскоростных порта USB 2.0, COM-порт, разъем RJ45 LAN (контроллер Atheros L1 PCIe GigaLAN) и три разъема для подключения звука (Realtek 5.1 ALC662). Плата поддерживает установку дополнительных модулей расширения для USB при помощи четырех коннекторов. Система охлаждения платы, как мы уже упоминали, представлена радиатором, установленным на северном мосту платы. Для дополнительного подключения вентиляторов охлаждения предусмотрены 4- и 3-контактный разъемы в нижней части платы.

Материнская плата ECS P43T-2A еще не поступила в продажу в России, но если исходить из цен зарубежных дилеров, то ее ориентировочная цена должна составить 105-111 долл.

ECS P45T-A (black series)

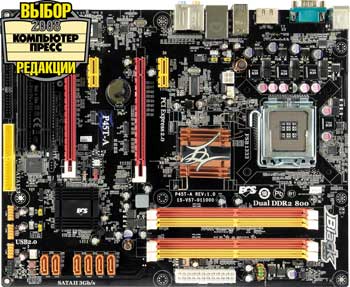

Вторым решением компании EliteGroup Computer Systems, поступившим на тестирование, стала материнская плата на базе чипсета Intel EagleLake P45 — ECS P45T-A. Она выполнена из черного текстолита в классическом ATX-формфакторе. Если решения компании Foxconn были почти близнецами, то две модели плат от компании ECS различаются кардинально. Шина PCI-Express платы ECS P45T-A состоит из двух слотов PCIE 16x, двух PCIE 1x и двух PCI. Напомним, что северный мост чипсета Intel P45 поддерживает всего 16 линий PCI-E v2.0, а следовательно, использование обоих портов PCIE 16x приведет к тому, что каждый из них фактически будет 8x-слотом. Поддержка оперативной памяти на плате P45T-A реализована так же, как у младшей модели: четыре 240-контактных разъема DDR2-800/667 (поддерживается установка до 16 Гбайт памяти). Шина SATA II представлена все теми же шестью портами, однако на задней панели платы обнаружился разъем ESATA, который отсутствовал в ESC P43T-2A. Помимо разъема ESATA, задняя панель материнской платы обзавелась двумя дополнительными портами USB 2.0 (таким образом, на задней панели всего их стало шесть), а также расширенным аудиоинтерфейсом с новым кодеком Realtek 7.1 ALC 883.



Рисунок

Сохранили свое расположение и COM-порт, и два PS/2-интерфейса для подключения клавиатуры и мыши. Пассивная система охлаждения платы ECS P45T-A состоит из двух радиаторов, охлаждающих северный и южный мосты. Для питания вентиляторов дополнительных систем охлаждения по-прежнему предусмотрены два разъема: 4- и 3-контактный. При знакомстве с платой ECS P43T-2A мы обратили внимание на большое количество пустых мест с готовыми контактными площадками. В плате P45T-A об их назначении стало понятно: рядом с 3-контактным разъемом питания вентилятора располагаются два переключателя в виде кнопок для выключения и перезагрузки компьютера. Такое решение, скорее всего, порадует тех, кто постоянно занимается модернизацией своего компьютера, а кроме того, послужит запасным вариантом для непредвиденных ситуаций. На ранее пустующих местах платы появились также новые Mosfet-модули около разъема LGA 775 и сопутствующие им конденсаторные и индукционные блоки.

Последнее изменение в плате ECS P45T-A по сравнению с уже рассмотренной P43T-2A — это появление FDD-разъема.

Цена такой новинки на российском рынке составит около 120 долл. В принципе, инженерам компании ECS удалось реализовать удачное решение: с одной стороны, пользователь получает полный функционал современной платы, пусть и лишенный некоторых приятных моментов, а с другой — платит всего 120 долл. Выгодность такого компромисса позволит доказать наше тестирование.

Gigabyte GA-EP45-DS4

Материнские платы Gigabyte давно зарекомендовали себя как серьезные и продуманные решения. Да, безусловно, за такой продукт приходится платить больше, но при этом плата предоставляет пользователям широкие возможности и комфорт в применении.



Рисунок

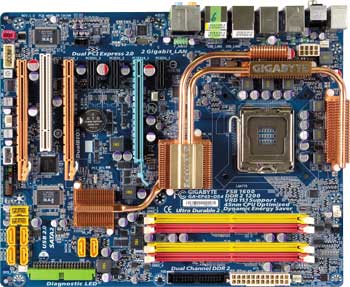

Модель Gigabyte GA-EP45-DS4 выполнена на полноформатной плате из синего текстолита, имеет классический ATX-формфактор и размеры 305x244 мм. Разъем LGA775 поддерживает установку самых последних процессоров от Intel, включая последние решения, изготовленные по 45-нм процессу. Кроме того, в плате реализована поддержка самой быстрой на данный момент шины FSB 1600, которая открывает новые горизонты производительности для продвинутых пользователей и оверклокеров. Блок VRM (Voltage Regulator Module) представлен шестифазной схемой, построенной с использованием последнего слова электроники — твердотельных конденсаторов и дросселей с ферритовыми сердечниками (технология Ultra Durable 2). Еще одна технология, реализованная почти на всех платах Gigabyte, — DES (Dynamical Energy Saver). Суть ее заключается в динамическом многоступенчатом увеличении количества фаз питания процессора. Это позволяет уменьшить расход электроэнергии и увеличить энергоэффективность самого процессора. А последняя спецификация стандарта VRD 11.1 (Voltage Regulator Down) позволяет практически свести на нет энергопотребление процессора в «спящем» режиме благодаря переключению питания процессора на одну фазу (стандарт VRD 11 позволял снизить планку энергопотребления только до двух фаз). Иными словами, соображения инженеров компании прозрачны: зачем тратить лишнюю энергию, когда в этом нет необходимости? Последние изменения, внесенные в технологию DES, позволяют пользователю менять режимы питания во время разгона системы, что обеспечивает дополнительную надежность и эффективность.

Для установки оперативной памяти предусмотрены четыре 240-контактных слота, которые поддерживают установку небуферизованных модулей DDR2-1200/1066/800/667 до 16 Гбайт суммарно с поддержкой двухканального режима. Для питания платы предусмотрен стандартный 24-контактный разъем ATX и 8-контактный разъем для дополнительного питания процессора. Дисковая подсистема представлена шестью портами SATA II, которые поддерживают создание RAID-массива уровней 0, 1, 0+1, 5. Помимо этого на плате располагаются классический порт ATA133/100/66 (контроллер iTE IT8213), порт для подключения FDD (iTE IT8720). Все порты размещены довольно удобно — они остаются доступными даже при установке громоздких видеокарт, а расположенный горизонтально ATA133 позволяет без проблем подключать соединительный шлейф.

Задняя панель платы имеет широкий набор интерфейсов: два разъема PS/2 для подключения клавиатуры и мыши, восемь портов USB 2.0, два разъема LAN (2 x Realtek 8111C-контроллера (10/100/1000 Мбит)), два разъема IEEE-1394a различных формфакторов, шесть аналоговых звуковых разъемов (Realtek ALC889A-кодек с поддержкой режимов 7.1/5.1/4/2), а также S/PDIF-порт. Для подключения модулей расширения на плате предусмотрены два разъема USB 2.0 (в сумме система поддерживает подключение до 12 портов), разъем расширения IEEE-1394a, разъем для организации поддержки устройств с COM-интерфейсом, S/PDIF in 3-контактный разъем и CD-in. Семейство PCI-разъемов платы Gigabyte GA-EP45-DS4 представлено слотом PCIE 16x, PCIE 8x, PCIE 4x, тремя слотами PCIE 1x и PCI-слотом.

В качестве системы охлаждения на плате использована фирменная система Gigabyte Silent Pipe, которая состоит из четырех радиаторных блоков, установленных на северном и южном мостах, а также на блоках VRM-модуля. Радиаторы соединены между собой теплопроводными медными трубками, которые позволяют равномерно распределять тепло по четырем охлаждающим блокам. Такая организация позволяет увеличить эффективность охлаждения компонентов по всему объему платы. Кроме того, пользователь может установить дополнительные охлаждающие вентиляторы, для которых на плате предусмотрены два дополнительных 3-контактных разъема и один 4-контактный. Еще одна особенность, которую хочется отметить в заключение, — это организация дополнительного пользовательского интерфейса. Интерфейс представляет собой три выключателя, установленных в нижней части платы: кнопка включения/выключения компьютера, кнопка Reset и кнопка отката CMOS. Из минусов платы можно отметить разве что отсутствие ESATA-портов на задней панели платы, которые в последнее время приобретают все большую популярность и активно используются пользователями для создания внешних мобильных накопительных систем. В остальном плата заслуживает хорошей оценки.

Что касается цены продукта, то такое решение обойдется пользователю приблизительно в 210 долл.

ASUS P5Q DELUXE

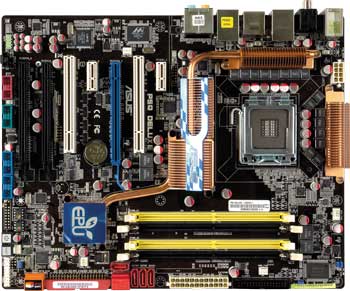

В основу нового решения компании ASUS, предоставленного для нашего тестирования, лег набор микросхем Intel EagleLake P45. Продукты под маркой ASUS давно завоевали доверие пользователей всего мира как производительные и качественные решения. Несмотря на то что чипсет P45 является не самым производительным в семействе чипсетов Intel, именно его предшественник — чипсет P35 — в решениях компании ASUS был очень распространен среди продвинутых пользователей и энтузиастов. Таким образом, ASUS P5Q DELUXE, скорее всего, надежно закрепит свои позиции лидера в сегменте top middle-решений.



Рисунок

Плата выполнена с разъемом LGA775 и рассчитана на поддержку процессоров Intel, в том числе последних процессоров QX-серии и 45-нанометровых Wolfdale и Yorkfield. Максимальная частота системной шины составляет 1600 МГц. Компания ASUS, как и другие производители, ведет активную борьбу за уменьшение энергопотребления системы. Последней разработкой компании в этой сфере стала технология ASUS EPU (Energy Processing Unit), задача которой состоит в регулировании напряжения питания центрального процессора в различных фазах и режимах его работы. Таким образом, по словам производителя, пользователям представится возможность экономить до 80% энергии. Поддержка оперативной памяти реализована в виде четырех DIMM-слотов для установки двухканальных модулей DDR2-1200/1066/800/667. Система регулирования питания основана на 16-фазной схеме, которая, благодаря использованию самых современных деталей, повышает энергоэффективность платы до 96%, гарантирует минимальные энергопотери, уменьшение температуры платы и долговечность всех ее компонентов. Питание платы реализуется стандартным 24-контактным разъемом ATX и дополнительным 8-контактным EATX-разъемом.

Дисковая система на этот раз оказалась реализована необычно: вместо шести стандартных портов SATA II здесь присутствует восемь. То есть помимо шести портов, поддерживаемых южным мостом ICH10R, на плате размещен дополнительный контроллер Silicon Image SIL5723, осуществляющий поддержку еще двух портов. Разъем ATA133 поддерживает установку двух устройств ATA133/100/66. Расположение разъемов оказалось весьма продуманным: четыре разъема SATA и разъем ATA133 размещены горизонтально по отношению к плате для удобства подключения интерфейсных шлейфов устройств. Не исчез с платы и FDD-разъем, который в последнее время утрачивает актуальность из-за распространения аналогов USB-Floppy.

Новые технологии ASUS активно внедряются в самый широкий спектр составляющих материнских плат. Не стала исключением и система BIOS: технология ASUS DieHard BIOS подразумевает установку двух чипов BIOS на плату: основного и резервного. Один чип служит в качестве обычного BIOS, второй — резервного. При сбое система сама восстанавливает BIOS из резервного чипа. Кроме того, благодаря системе ASUS C.O. Profile, пользователю предоставляется возможность хранить настройки BIOS в виде файла на внешних накопителях. Еще одна деталь, которая указывает на позиционирование платы для компьютерных энтузиастов и геймеров, — отдельные кнопки включения/выключения и перезагрузки компьютера, установленные прямо на плату. Для рядового пользователя такая система вряд ли будет полезной, но обеспечит массу удобства для тех, кто постоянно модернизирует и перенастраивает свой компьютер.

Линейка внутренних разъемов расширения интерфейсов на этот раз представлена двумя разъемами USB 2.0 (поддержка четырех портов), разъемом IEEE-1394 (LSI l-FW3227-100) и разъемом для установки плат расширения COM. Задняя панель платы содержит удачный набор разнообразных интерфейсов: гибридный порт PS/2 для подключения мыши или клавиатуры (это решение показалось нам особенно интересным, поскольку PS/2-мыши постепенно выходят из применения), шесть портов USB 2.0, разъем ESATA для подключения внешних накопителей, разъем IEEE-1394a большого формата, коаксиальный и оптические выходы S/PDIF, два гигабитных LAN-интерфейса (контроллеры Marvel 88E8001) и шесть аналоговых аудиоразъемов.

Из разъемов PCI-E-семейства на плате ASUS P5Q DELUXE присутствуют три разъема PCI-E 16x (16x, 8x и 4x), которые поддерживают установку графических плат в режиме 3-Way CrossfireX. Конечно, такую манипуляцию можно считать сомнительной, поскольку, напомним, чипсет поддерживает всего 16 линий PCI-E v.2.0, однако возможность такой установки — приятный бонус для тех, кому не терпится насладиться мощью самых производительных систем. Помимо трех слотов PCI-E 16x на плате имеются два порта PCI-E 1x и два PCI-слота. Кроме того, на месте PCI-слотов обнаружился флэш-чип SSD, о котором мы уже упоминали в предыдущих выпусках журнала при описании материнских плат ASUS. Напомним вкратце, что данный чип представляет собой технологию ASUS ExpressGate — предустановленная на SSD-чипе операционная система позволяет пользоваться услугами интернет-браузера, мессенджера Skype и, в отличие от предыдущей версии ExpressGate, редактировать фотографии с внешних накопителей USB. Последнее, о чем нам хотелось бы рассказать в кратком описании платы ASUS P5Q DELUXE, — это о системе охлаждения. Она реализована в виде четырех радиаторных блоков, соединенных тепловыми трубками и установленных на северном и южном мостах чипсета, а также на VRM-блоках платы. Помимо медных радиаторов, плата позволяет установить на радиаторы в качестве опционального решения дополнительные вентиляторы, которые поставляются в комплекте с платой. Как и ожидалось, очередное решение компании ASUS заслуживает похвалы — в нем есть всё, что нужно современному продвинутому пользователю. Цена материнской платы ASUS P5Q DELUXE в России составит от 210 до 250 долл.

MSI P45/43 Neo

Линейка материнских плат компании MSI на базе нового семейства чипсетов от Intel оказалась самой широкой. По-видимому, инженеры компании решили угодить каждому пользователю и предоставить в его распоряжение новую мощь и дополнительные возможности. В нашем тестировании приняли участие самые разные новые материнские платы от MSI — от low- до top middle-сегмента. Модели, с описания которых мы начнем наше знакомство с решениями от Microstar, — материнские платы P45/P43 Neo из бюджетной серии моделей на базе новой системной логики Intel.



Рисунок

Рисунок

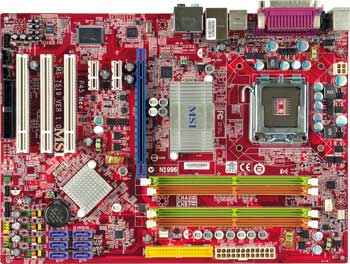

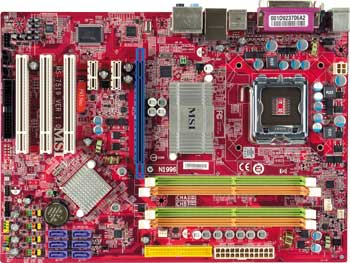

Платы выполнены на текстолите красного цвета с размерами 305x220 мм. Исполнение у них довольно скромное. Общая практика производителей бюджетных решений материнских плат показывает, что хотя такие продукты редко наделяются излишествами и «красивыми» параметрами, но готовы предоставить в распоряжение пользователей всё необходимое для работы современного компьютера. Платы MSI P43 Neo и MSI P45 Neo именно такие, при этом они вполне современные и технологичные. Основная причина, по которой мы решили рассмотреть эти две платы вместе, — отсутствие каких бы то ни было различий между ними, за исключением чипсета. Разъем LGA775-плат, как и решений других производителей, поддерживает установку самых современных процессоров Intel. В качестве оперативной памяти платы поддерживают память DDR2-1066/800/667 в двухканальном режиме. Всего плата позволяет установить до 16 Гбайт памяти, используя четыре 240-контактных DIMM-слота. Однако в описании платы на сайте производителя подчеркивается, что необходимо свериться с данными компании Intel по поддержке такого объема памяти. Подобное количество оперативной памяти сейчас встречается, пожалуй, только в серверных платформах, а в связи с высокой стоимостью модулей DDR2 объемом 4 Гбайт вряд ли оно обрадует рядовых пользователей. Так что заявление о поддержке 16 Гбайт памяти можно расценивать скорее как «заявление о возможностях», и не более того. В качестве разъемов питания на платах присутствуют 24-контактный разъем ATX и 4-контактный разъем EATX дополнительного питания. Для подключения дисков SATA II предусмотрено шесть стандартных портов. Они расположены практически на углу платы, что оказалось очень удобным для установки громоздких видеокарт. Кроме того, для подключения внешних устройств на платах реализован стандартный комплект из ATA133-интерфейса и порта FDD. Набор PCI-E слотов оказался скудным, но вполне достаточным: разъем PCI-E 16x V2.0, два слота PCI-E 1x и три слота PCI. Такая организация PCI-E-решений может показаться более чем скромной, но стоит учитывать, что бюджетные решения обычно не предполагают размещения мощных видеосистем. Задняя панель плат содержит разъемы PS/2 для подключения клавиатуры и мыши, COM-порт, разъем LPT, четыре высокоскоростных разъема USB 2.0, сетевой LAN-интерфейс (Realtek ALC888) и шесть аналоговых разъемов для организации звуковой системы (контроллер Realtek RTL8111C). Для установки дополнительных портов USB 2.0 на плате предусмотрены четыре разъема для подключения плат расширения, поддерживающие в общей сложности до восьми интерфейсов USB 2.0. Охлаждение платы осуществляется посредством двух алюминиевых радиаторов, установленных на северный и южный мосты чипсета плат. Возможность подключения двух дополнительных вентиляторов реализуется двумя 3-контактными разъемами. В плане цены платы обошли своих конкурентов в low-end-сегменте бюджетных решений: стоимость платы P45 Neo не превышает 120-130 долл., а модели P43 Neo и вовсе 90-100 долл. Такая стоимость в совокупности со всем необходимым, что может понадобиться невзыскательному пользователю, обеспечивает компании MSI очень неплохие перспективы на компьютерном рынке.

MSI P45/P45D3 Premium

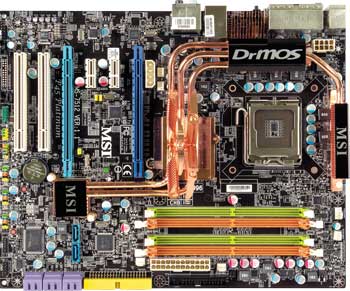

Следующие представители серии материнских плат MSI — платы P45/P45D3 Premium на базе сочетания северного моста P45 и южного ICH10R. В очередной раз мы решили объединить описания двух плат по той причине, что они различаются только поддержкой памяти разного стандарта.



Рисунок

Рисунок

Разъем LGA775 поддерживает новейшие процессоры от Intel. Максимальная частота системной шины составляет 1600 МГц (напомним, что максимальное поддерживаемое чипсетом значение — 1333 МГц). Разъем LGA775 выполнен довольно привычно, но одна проблема все-таки обнаружилась при установке охлаждающего кулера. Она вызвана охлаждающими элементами VRM и северного моста. Правда, стоит отметить, что в тестировании использовался не совсем стандартный кулер — FLOSTON Q4+, который хоть и немного, но отличается от классических BOX-кулеров Intel. Поэтому мы советуем быть осторожными при подборе нестандартного кулера для данных плат и заранее учесть специфику модели. Четыре 240-контактных разъема DIMM поддерживают установку модулей памяти DDR2-1200/1066/800/667. Дисковая подсистема платы выполнена в виде восьми портов SATA II, шесть из которых поддерживаются контроллером южного моста ICH10R, а два других работают под управлением контроллера JMicron 363. Шесть из восьми портов расположены горизонтально по отношению к плате, что, как мы уже неоднократно замечали, существенно облегчает работу с дисками. Рядом с SATA II-комплексом, также в горизонтальной ориентации, выполнен разъем ATA133/100/66, а чуть выше линейку поддержки подключения внешних накопителей завершает разъем FDD.

Разъемов питания у платы на этот раз три. Два из них уже хорошо знакомы читателям — это 24-контактный разъем ATX и 8-контактный разъем для питания процессора. Третий разъем не так часто встречается в современных материнских платах: он выполнен в виде разъема Molex, впаянного в плату. Как вы уже могли догадаться, он предназначен для поддержки линии PCI-E. С появлением стандарта PCI Express v.2.0 линейка PCI-E стала более энергоемкой, поэтому реализация отдельного разъема питания для данной шины может быть очень эффективным решением, хотя наверняка приведет к дополнительным потерям. Линия PCI-E представлена на плате шестью слотами: двумя PCI-E x16, двумя PCI-E x1 и двумя стандартными PCI-слотами. Еще раз напомним вам, что когда говорят о поддержке двух слотов PCI-E x16 на платах под управлением P45-чипсета, то следует помнить, что речь идет о режиме либо 1 x PCI-E x16 v.2.0, либо 2 x PCI-E x8 v.2.0. Значение x16 в названии слота в данном случае свидетельствует только об аппаратной совместимости с платами расширения.

На задней панели плат расположен такой набор интерфейсных разъемов: два порта PS/2 для клавиатуры и мыши, шесть разъемов USB 2.0, ESATA (контроллер JMicron 363), порт IEEE-1394 большого формата, оптический выход S/PDIF, гигабитный LAN-интерфейс (контроллер Realtek 8111C), а также стандартный набор из шести аналоговых аудиопортов (Realtek ALC888). Неожиданностью стало появление на задней панели кнопки обнуления настроек CMOS. Несмотря на то что такая кнопка уже встречалась нам на платах различных производителей, на задней панели она была обнаружена впервые.

Система охлаждения представлена уже привычным для top-middle-плат решением: четыре радиаторных блока, соединенных медными тепловыми трубками. Но небольшое отличие от остальных плат все-таки обнаружилось: радиаторный блок охлаждения северного моста чипсета насчитывает целых пять отдельных радиаторов, расположенных параллельно и смещенных относительно вертикали на разные углы. С одной стороны, такая задумка действительно может быть удачным решением для охлаждения, поскольку гарантирует большую теплосъемную поверхность. С другой стороны, на всех рассмотренных платах мы не сталкивались с ситуацией, когда северный мост чипсета разогревался до значения, превышающего норму. Учитывая специфику платы и ее исполнение, можно предположить, что плата рассчитана на геймеров и оверклокеров: поддержка самой быстрой памяти DDRII 1200, массивная система охлаждения, предельные возможные значения частоты системной шины. Мы уже упоминали, что предшественник чипсета P45 — чипсет P35, как это ни странно, пользовался большой популярностью среди компьютерных энтузиастов. Платы P45/P45D3 Premium от компании MSI могут стать хорошим обновлением для продвинутых пользователей. Данные решения пока не так распространены на российском рынке, но их ориентировочная цена в ближайшее время составит около 190 долл. (по данным сайта http://www.price.ru, цена модели MSI P45 Premium составляет 4400 руб., а MSI P45D3 Premium — 4800 руб.)

MSI P45 Diamond

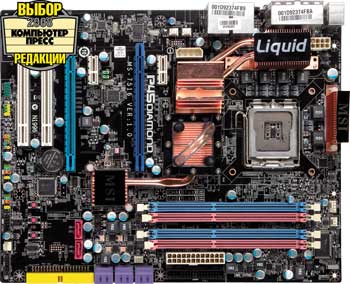

Следующий представитель семейства материнских плат MSI — модель MSI P45 Diamond. Ажиотаж, который предварял ее выход на рынок, был особенно велик. Несмотря на то что компания Intel выпускает серию чипсетов Extreme специально для продвинутых пользователей и энтузиастов, выбор самих пользователей зачастую склоняется к мэйнстрим-сегменту чипсетов. Это обосновано, скорее всего, тем, что стоимость чипсета X48 получилась довольно большой даже по сравнению с ее предшественником X38, а по производительности чипсет P45 не сильно отстает от экстремального. Забегая немного вперед, скажем, что мы решили специально сравнить производительность двух чипсетов разных серий, чтобы понять, стоит ли игра свеч.



Рисунок

Первое, что бросается в глаза при взгляде на MSI P45 Diamond, — это блок охлаждения северного моста чипсета, который рассчитан на использование жидкостной системы. В ее отсутствие блок охлаждения северного моста представляет собой небольшой радиатор с двумя площадками: одна площадка как раз предназначена для установки жидкостной системы охлаждения, а другая — для крепления дополнительного вентилятора охлаждения. В обоих случаях такой блок становится центром системы охлаждения и посредством тепловых трубок охлаждает также южный мост и основной блок VRM. Дополнительный VRM-блок имеет собственный радиатор, никак не соединенный с основной системой охлаждения.

Разъем LGA775 размещается в довольно свободном пространстве и позволяет установить самые громоздкие кулеры для охлаждения процессора. В остальном процессорный блок ничем не отличается от решений других моделей: шестифазный блок VRM, разъем питания, поддерживающий 4- и 8-контактный режим подключения. Из разъемов питания на плате также находятся стандартный 24-контактный ATX-разъем и 4-контактный разъем Molex, встроенный в плату и предназначенный для питания PCI-E-линейки. В качестве поддерживаемой памяти плата предусматривает установку четырех скоростных модулей DDR3-1600/1333/1066/800 общим объемом до 16 Гбайт.

Линейка разъемов для подключения жестких дисков представлена восемью разъемами SATA II (6+2). Расположение шести разъемов горизонтальное по отношению к плате, остальные два имеют привычную ориентацию и работают под управлением контроллера JMicron 363. Кроме того, контроллер поддерживает подключение двух устройств ATA133/100/66 по стандартному IDE-порту и подключение двух устройств к интерфейсам eSATA, расположенным на задней панели платы. Кроме портов eSATA, на задней панели есть восемь разъемов USB, два порта PS/2 для подключения клавиатуры и мыши, большой разъем IEEE-1394, два разъема LAN (контроллер Realtek 8111C) и кнопка сброса настроек CMOS. Установка звука в данном случае предусмотрена весьма нетривиальным образом: разъемы для подключения звука на задней панели платы отсутствуют, зато в комплекте поставляется плата расширения MSI Xtreme Audio Card с разъемом PCI-E 1x. Она предоставляет в распоряжение пользователя пять аналоговых аудиоразъемов и оптический разъем S/PDIF.

Линейка PCI-E включает следующие разъемы: два разъема PCI-E 16x v.2.0, два PCI-E 1x (один разъем потенциально занят под звуковую плату расширения) и два слота PCI. Для установки внештатных вентиляторов охлаждения на плате, помимо стандартного 4-контактного разъема для вентилятора процессора, предусмотрено пять 3-контактных разъемов, что существенно расширяет возможности пользователей для установки дополнительного охлаждения. Особенно это касается высокопроизводительных режимов работы платы, на которые, как нам кажется, и рассчитывала компания MSI при проектировании платы. Для подключения дополнительных модулей расширения USB 2.0 на плате MSI P45 Diamond расположены два 7-контактных разъема, а также один разъем для установки платы расширения интерфейса IEEE-1394. Кроме того, мы обнаружили на плате знакомый набор кнопок, осуществляющих включение/выключение компьютера, его перезагрузку и сброс настроек CMOS. Еще одной интересной особенностью платы является наличие в комплекте поставки модуля GreenPower Genie. Он позволяет просматривать значения текущего энергопотребления платы в режиме реального времени. Модуль представляет собой своеобразный переходник между 24-контактным разъемом платы и соответствующим ему кабелем блока питания.

Данная плата уже поступила на прилавки российских магазинов. Ее ориентировочная цена составляет 288 долл. Насколько оправданно такое различие в цене даже по отношению к другим решениям MSI, мы решим только после анализа результатов тестирования.

ECS X48T-A

Появление в нашем тестировании платы на базе чипсета Intel X48 может стать для вас сюрпризом, поскольку все остальные платы основаны на системной логике четвертой серии Intel EagleLake. Сразу объясним, что решение о включении такой платы в тестирование было принято исключительно с целью получить сравнительную характеристику двух чипсетов. Мы считаем, что тестирование в рамках одного чипсета хоть и позволяет выявить лучшие решения производителей материнских плат, но не дает общего представления о позиции чипсета относительно других решений. В данном случае мы попытались разобраться, насколько новый чипсет мэйнстрим-сегмента отличается от самого производительного чипсета серии Extreme. Однако о результатах мы поговорим потом, а пока подробнее познакомимся с самой платой.



Рисунок

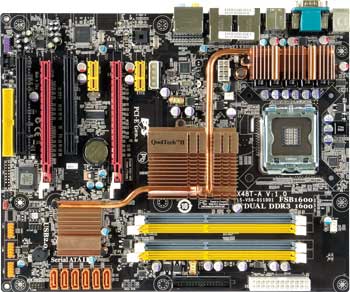

Плата ESC X48T-A выполнена в классическом формфакторе ATX на базе сочетания северного моста Intel X48 и южного моста ICH9R. Разъем LGA775 поддерживает новейшие чипсеты Intel, как и все предыдущие рассмотренные решения. VRM-схема питания процессора выполнена оптимально: семь фаз для лучшего регулирования питания, твердотельные конденсаторы и катушки с ферритовыми сердечниками для более стабильной работы системы и ее долговечности. В качестве оперативной памяти плата поддерживает установку модулей DDR3-1600/1333/1066/800 в двухканальном режиме. Кроме того, плата поддерживает использование XMP-профиля Intel, который позволяет памяти работать с улучшенными характеристиками, минимизируя тайминги памяти и увеличивая значение частоты памяти. Поддержка XMP-профиля существует и у 4-й серии чипсетов Intel, однако опять же только с использованием DDR3-памяти с частотой 1600 МГц и более.

Питание платы осуществляется через полный набор разъемов: 24-контактный разъем ATX, 8-контактный разъем для питания процессора и 4-контактный разъем для питания PCI-E-линии платы. Конечно, основное отличие платы, с точки зрения геймера, состоит в поддержке 32 линий PCI-E v.2.0. Два слота PCI-E 16x v.2.0 обеспечивают полную поддержку режима CrossFire X. Помимо двух слотов x16, плата содержит два порта PCI-E 1x и два стандартных PCI-слота. Дисковая подсистема представлена шестью портами SATA II, которые поддерживают создание RAID-массивов уровней 0, 1, 5 и 10. Кроме того, интерфейсы SATA II поддерживают горячее подключение устройств, а также установку новых оптических SATA-приводов. Кроме того, на плате расположены два разъема, уже успевшие стать стандартом для всех плат: разъем IDE, поддерживающий подключение двух устройств ATA133/100/66, и разъем FDD.

Задняя панель содержит интересный набор интерфейсов: два порта PS/2 для мыши и клавиатуры, шесть портов USB 2.0, один порт eSATA, два интерфейса LAN, цифровой оптический и аналоговый выходы S/PDIF, а также COM-порт и пять аналоговых разъемов для подключения акустической системы. Как уверяет производитель, высококачественный звуковой кодек HD AUDIO позволяет добиться звучания настоящего домашнего кинотеатра.

Для подключения внешнего охлаждения на плате расположен всего один 3-контактный разъем, не считая 4-контактного разъема для кулера центрального процессора. По-видимому, инженеры компании возлагают надежду на систему охлаждения Qooltech II, которая представляет собой три радиаторных блока, соединенных тепловыми медными трубками. Несмотря на замысловатое название, такая система не содержит никаких принципиально инновационных элементов и выглядит весьма обычно. Кроме того, в качестве материала для радиаторов проектировщики платы решили использовать вместо меди более дешевый и легкий алюминий. Цена данного решения составляет около 6200 руб. Посмотрим, оправдают ли результаты тестов на производительность столь немалую цену.

Gigabyte GA-EP45T Extreme

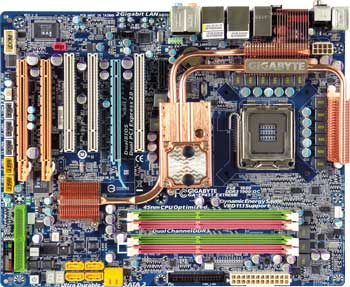

Gigabyte GA-EP45T Extreme — это вторая плата компании Gigabyte, поступившая к нам на тестирование. Серия Extreme рассчитана на взыскательных пользователей и оверклокеров — об этом свидетельствует множество технических решений, найденных нами на плате, а именно продвинутая система кондиционирования платы, использующая водное охлаждение, большое количество всевозможных разъемов, а также набор интерфейсов, позволяющих упростить работу с платой. Но обо всем по порядку.



Рисунок

Схема питания разъема LGA775, поддерживающего установку самых современных процессоров Intel, построена с применением привычных для Gigabyte технологий, в которых используются твердотельные конденсаторы и катушки с ферритовыми сердечниками. На этот раз схема питания процессора представлена 12-фазным VRM-блоком: такое количество фаз в питании процессора позволяет сделать управление питанием очень четким и прецизионным. Мы уже не раз упоминали, что новейшие технологии полезны не только для производителей, но и в первую очередь для пользователей материнских плат: экономия электроэнергии, большая долговечность плат, стабильность в работе — это далеко не полный список тех преимуществ, которыми обладают современные решения. Разъемы для питания платы представлены 24-контактным ATX-разъемом и 8-контактным разъемом для питания процессора. Отдельного питания для PCI-E-шины в данном решении не обнаружилось. Плата GA-EP45T Extreme поддерживает установку четырех модулей высокоскоростной памяти DDR3-1600/1333/1066/800. Такая возможность реализуется четырьмя стандартными 240-контактными разъемами DIMM, поддерживающими установку до 16 Гбайт оперативной памяти.

Дисковая подсистема представлена шестью портами SATA II, работающими со скоростью передачи данных до 3 Гбит/c. Два из шести портов повернуты горизонтально по отношению к плате, что делает подключение дисков возможным даже в случае установки видеокарты длиной более 24 см. Как и решения других плат, SATA-система платы GA-EP45T Extreme поддерживает создание RAID-массивов уровней 0, 1 и 5 на всех шести портах. Для подключения внешних накопителей на плате расположены порты IDE и FDD. Обладатели оптических SATA-приводов смогут использовать их в данном решении, как и во всех моделях материнских плат, построенных на базе чипсета P45.

Линейка PCI-E представлена расширенным набором интерфейсов, а именно тремя разъемами, совместимыми со стандартом PCI-E 16x (PCI-E 16x v.2.0, 8х и 4х), одним разъемом PCI-E 1x, а также тремя разъемами PCI. На задней выходной панели платы располагаются два разъема PS/2 для клавиатуры и мыши, восемь портов USB 2.0, два сетевых LAN-интерфейса, аналоговый и цифровые выходы S/PDIF, шесть аналоговых выходов для подключения звуковой системы 7.1. Кроме того, там же имеется кнопка для сброса настроек CMOS. Несмотря на то что на задней панели не нашлось ни одного разъема IEEE-1394, на плате расположены целых три разъема для подключения плат расширения данного интерфейса, а также два разъема для подключения дополнительных портов USB 2.0 и разъема COM.

Возвращаясь к системе охлаждения платы, хочется отметить, что она решена не совсем привычным для плат Gigabyte образом: помимо четырех медных радиаторных блоков, соединенных медными теплопроводными трубками, на центральном радиаторном блоке северного моста чипсета расположены крепления для соединения системы с водной системой охлаждения. Использование водного охлаждения пока не стало популярной практикой, однако производители мощных материнских плат стараются быть готовыми ко всему — так и в данном случае использование водной системы охлаждения платы не является обязательным. Еще одной приятной особенностью стало наличие на плате двух кнопок для перезагрузки и включения/выключения компьютера, а также большое количество светодиодных индикаторов, отображающих текущие значения питания процессора, памяти, а также температуры процессора. Ориентировочная цена платы составляет 305 долл. Это довольно много — посмотрим, насколько такая цена соответствует производительности платы.

Biostar TPOWER I45

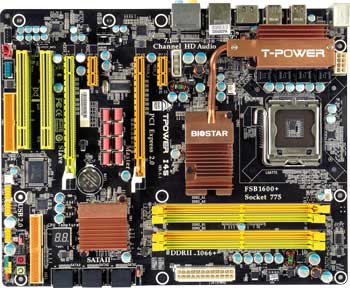

В данном тестировании представлена всего одна плата от компании Biostar — модель TPOWER I45. Она выполнена на текстолите коричневого цвета в полноформатном формфакторе ATX. Разъем LGA775 платы поддерживает самые последние процессоры Intel. Максимальное значение частоты системной шины — 1600 МГц. Схема питания процессора представлена 4-фазным модулем VRM, разработанным на основе новейших твердотельных конденсаторов. Питание платы осуществляется при помощи 24-контактного разъема ATX, 8-контактного разъема питания CPU и 4-контактного разъема Molex для питания PCI-E шины. Плата поддерживает установку четырех модулей памяти DDR2-1200/1066/800/667 общим объемом до 16 Гбайт; схема питания модулей также построена на твердотельных конденсаторах, которые гарантируют наибольшую стабильность работы модулей и их долговечность. Работа дисковой подсистемы обеспечивается при помощи шести стандартных портов SATA II с пропускной способностью 3 Гбит/c, работающих под управлением контроллера южного моста ICH10R. На базе портов поддерживается создание RAID-массивов уровней 0, 1 и 5. Для подключения внешних приводов на плате установлены стандартные разъемы IDE и FDD. Проектировщики компании Biostar не обошли вниманием и эргономику разъемов: разъемы SATA II выполнены в горизонтальной плоскости к плате, а вот разъемы IDE и FDD — в привычной вертикальной ориентации, однако находятся довольно далеко от обычного места установки подключаемых к ним приводов. Хочется отметить, что эргономика платы в последнее время обретает все большую значимость для пользователей: пройдя этап освоения мощностей, пользователь стремится добиться наибольшего комфорта при работе с компьютером, поэтому сегодня такая характеристика, как эргономичность материнской платы, становится весьма важной, однако многие производители пока игнорируют данную тенденцию.



Рисунок

Задняя панель платы содержит следующие интерфейсы: шесть разъемов USB 2.0, два разъема eSATA, стандартные разъемы PS/2, LAN-интерфейс (Realtek 8111c) и шесть аудиоразъемов (8+2-канальный Realtek ALC 888CODEC). Семейство разъемов USB 2.0 дополняется тремя разъемами для подключения плат расширения USB, установленными на плате. Кроме того, на плате расположены разъемы для расширения COM, CDin и S/PDIF in/out. Для установки внештатных кулеров на плате предусмотрены два 3-контактных разъема.

PCI-E-линейка решена в стандартной конфигурации: два слота PCI-E 16x v.2.0 (8х + 8х или 16х), два слота PCI-E 1x и два PCI-слота. Непонятной нам показалась реализация механического переключения схем работы слотов PCI-E x16: чипсет P45, как мы уже упоминали, поддерживает две схемы работы этих слотов — 1 x 16х и 2 x 8х. Во всех современных решениях это переключение производится при помощи специального контроллера в автоматическом режиме при установке и деинсталляции плат. Для того чтобы механически переключить режим работы слотов, пользователю предлагается переключить восемь джамперов в другую позицию. На наш взгляд, такая система не только неудобна для пользователей, но и совершенно бесполезна при использовании данной модели чипсета. К приятным особенностям платы относится наличие на плате кнопок перезагрузки и включения/выключения компьютера, а также индикатора температуры CPU. Такие решения, безусловно, порадуют оверклокеров и компьютерных энтузиастов, но рядовому пользователю большой пользы не принесут (часто ли вы заглядываете внутрь корпуса своего компьютера?).

Система охлаждения платы Biostar TPOWER I45 несколько скромнее, чем у аналогичных решений от других производителей: три радиаторных блока, два из которых (VRM и северный мост) соединены тепловыми трубками. Радиаторы, в отличие от теплопроводных трубок, выполнены из алюминия. Такое решение, скорее всего, было выполнено с целью снизить себестоимость платы, однако мы обнаружили, что приблизительная стоимость платы на российском рынке составляет 187 долл., что вовсе нельзя назвать бюджетной ценой. Назначение платы не вполне понятно: цена не позволяет отнести плату к бюджетным решениям, а ее компоновка — к оверклокерским: упрощенная схема VRM (обеспечивающая стабильность системы при разгоне), упрощенное охлаждение ее компонентов не дают полного функционала, необходимого продвинутым пользователям. Однако будем надеяться, что данное решение от компании Biostar сможет реабилитироваться в ходе тестов.

Для наглядности мы объединили некоторые характеристики плат в табл 1.

Методика тестирования

В основу тестирования материнских плат легла серия тестов, разработанных в нашей тестовой лаборатории специально для определения производительности готовых систем. Мы уже не раз знакомили читателей с данной методикой тестирования, но, тем не менее, считаем необходимым напомнить ее ключевые моменты. Тестирование проходит под управлением операционной системы Windows Vista Ultimate 32bit SP1 и проводится с использованием бенчмарков и приложений, которые чаще всего применяются при обычной работе за компьютером.

Подобное тестирование позволяет не просто получить какой-то синтетический коэффициент, но и реально оценить быстродействие и стабильность работы платы в среде, максимально приближенной к рабочей среде пользователей. Со времени последнего тестирования наш скрипт для тестирования претерпел небольшие изменения. Во-первых, были обновлены некоторые приложения. В частности, использовалась последняя (на момент проведения тестирования) версия кодека DivX — 6.8.3, последняя версия конвертора DivX — 6.6.1 и плеера DivX — 6.8.2, последняя версия приложения Main Concept Reference — v.1.1.1 и последняя версия архиватора WinRAR — 3.80 Beta 1. Кроме того, вместо архиватора 7-Zip 4.57 мы стали применять архиватор WinZip 11.2 в режиме архивирования и разархивирования файлов. При архивировании данных использовались максимальная степень сжатия и 256-битное шифрование AES. Также для архиватора WinRAR 3.80 Beta 1 мы стали использовать максимальную степень сжатия с размером словаря 2048 Мбайт и AES-шифрованием.

Также мы исключили из нашего скрипта бенчмарк PCMark05, посчитав его морально устаревшим, однако использовать вместо него бенчмарк PCMark Vantage v.1.0.0 мы пока не решились, хотя и встроили его в наш скрипт. Результаты этого бенчмарка слишком неоднозначны и не поддаются объяснению.

Ну и последнее изменение — мы добавили в скрипт бенчмарк 3DMark Vantage v.1.0.1. При тестировании применялись пресеты Entry, Performance и High. Таким образом, в тестировании использовались следующие приложения и бенчмарки:

  • Futuremark 3DMark06 v.1.1.0;
  • 3DMark Vantage v.1.0.1 (пресеты Entry, Performance и High);
  • Lame 4.0 Beta;
  • WinRAR 3.80;
  • 7-Zip 4.57;
  • Windows Media Encoder 9.0;
  • MainConcept Reference v.1.1.1;
  • DivX Converter 6.6.1;
  • DivX Codec 6.8.3;
  • DivXPlayer 6.8.2;
  • Adobe Photoshop CS3;
  • Microsoft Excel 2007.

Помимо основного тестирования мы решили провести дополнительное исследование системы управления кулером центрального процессора. Для этого на плате запускалась система автоматического «умного» управления кулером, после чего при нулевой загрузке процессора (режим простоя) снимались показания скважности PWM-импульсов, генерируемых платой. Измерение проводилось при помощи цифрового осциллографа BORDO 211A.

В процессе тестирования использовался стенд следующей конфигурации:

  • процессор — Intel Core 2 Duo E7200 WolfDale (LGA775, 2,53 МГц);
  • видеокарта — ASUS EN9800GX2;
  • видеодрайвер — nForce NVIDIA ForceWare 175.19;
  • жесткий диск — Seagate Maxtor STM380215AS (80 Гбайт, 7200 rpm).
  • оперативная память — DDR2 AD2800X00 (800 МГц, 4-4-4-12) и DDR3 AD1600X00 (1600 МГц, 7-7-7-20).

Результаты и выводы

Сами по себе результаты тестирования (время выполнения различных тестовых заданий) еще не позволяют судить о производительности системы. Действительно, зная, что время архивирования тестового архива составляет, к примеру, 100 с, трудно сделать какие-либо выводы, поскольку непонятно, много это или мало. Время выполнения тестовых заданий может отражать производительность системы только в том случае, если можно сравнить полученные результаты с результатами некоторой референсной системы. В этом случае можно говорить о том, что данная система выполняет некоторое тестовое задание быстрее в сравнении с референсной во столько-то раз, а значит, при работе с данным приложением тестируемая система во столько-то раз производительнее референсной или наоборот.

Поэтому, чтобы перейти от времени выполнения тестовых заданий к неким безразмерным единицам, которые позволили бы интерпретировать производительность системы, было введено понятие референсной конфигурации. Затем полученные результаты каждого теста нормировались на соответствующие результаты референсной системы. Полученное таким образом безразмерное число (нормированный результат) показывало, во сколько раз тестируемая конфигурация быстрее (или медленнее) выполняет данное тестовое задание по сравнению с референсной. Для референсной конфигурации нормированные результаты каждого теста были равны единице.

Кроме того, дабы отойти от рассмотрения результатов отдельных тестов и перейти к некому интегральному показателю производительности, на основании полученных нормированных результатов производительности по определенному алгоритму рассчитывался интегральный показатель производительности системы, который характеризует производительность системы по совокупности всех тестов. К примеру, если интегральный показатель производительности равен 1,2, то это значит, что данная система в среднем на 20% производительнее по сравнению с референсной системой.

В качестве референсной системы были выбраны результаты тестирования платы ESC X48T-A как единственного представителя серии чипсетов Intel Extreme, которая позиционируется как самая производительная сегодня серия чипсетов.

Результаты, полученные в ходе тестирования материнских плат на производительность, позволяют сделать вывод, что новый чипсет Intel EagleLake оказался стабильным решением. Несмотря на то что ни одна плата так и не достигла планки, заданной платой ESC X48T-A, все результаты довольно близки друг к другу. Исключение составили решения компании Gigabyte — платы Gigabyte GA-EP45-DS4 и Gigabyte GA-EP45T Extreme, производительность которых отличалась от результатов референсной системы на 15 и 14% соответственно. Остальные материнские платы справились с заданием гораздо успешнее. Интересно отметить, что разброс результатов между одинаковыми решениями на базе чипсетов P45 и P43 в основном не превысил 2%. Это лишний раз подтверждает тот факт, что младший и старший чипсеты семейства очень похожи и не имеют существенной разницы в производительности. Небольшое различие в производительности, скорее всего, вызвано стремлением производителей сделать платы на младших чипсетах более бюджетными, что ведет к использованию более дешевых компонентов и схем плат.

Еще один вывод, который хочется сделать по результатам тестирования: новые чипсеты P45 и P43 оказались гораздо ближе по производительности к топовому чипсету X48. Учитывая разницу в стоимости чипсетов, столь небольшое различие в производительности может стать хорошей почвой для раздумий о том, какую материнскую плату выбрать.

Вторая часть тестирования, направленная на определение возможностей плат по контролю и управлению кулерами, выявила результаты, приведенные в табл. 1 и табл. 2.



Рисунок

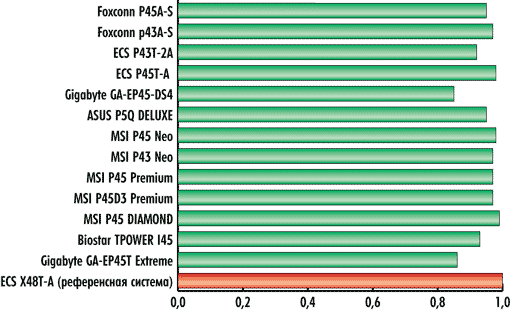

Результаты сравнительного тестирования производительности
материнских плат

Результаты этого этапа тестирования наглядно показали, что несмотря на то, что технологии управления вентиляторами на разных платах кажутся одинаковыми, в действительности такое управление осуществляется совершенно по-разному. В данном тестировании безусловными лидерами стали платы MSI P45 Diamond и линейка MSI P45/43 Neo.

Выбор редакции

Поскольку в нашем тестировании участвовали платы как бюджетных, так и экстремальных серий, мы решили разделить их на две группы, в каждой из которых определить победителя. В категории бюджетных плат победу одержала плата ECS P45T-A. Она отстала от чипсета X48 всего на 2%, а кроме того, обогнала большинство своих соперниц. С учетом того, что ее стоимость составляет всего 120 долл., она станет неплохим выбором для пользователей, которым нужно современное, достаточно мощное и недорогое решение для построения компьютера. По итогам тестирования этой плате был присужден знак «Выбор редакции».

Среди топовых решений материнских плат безусловным победителем стала модель MSI P45 Diamond. Она не только показала достойные результаты в ходе тестирования, но и поразила нас своим расширенным функционалом, набором инструментов для продвинутых пользователей и энтузиастов и до мелочей продуманной компоновкой. Хотя данная плата далеко не дешевая (288 долл.), но это решение того стоит. По результатам тестирования плата MSI P45 Diamond была награждена знаком «Выбор редакции».
