О продукте

Microsoft Office Visio 2007 (рис. 1) — продукт семейства Microsoft Office, предназначенный для создания диаграмм и схем, позволяющих специалистам в области бизнеса и информационных технологий эффективно моделировать, отображать и анализировать сложные системы и визуализировать информацию, полученную из внешних источников данных.



Рисунок

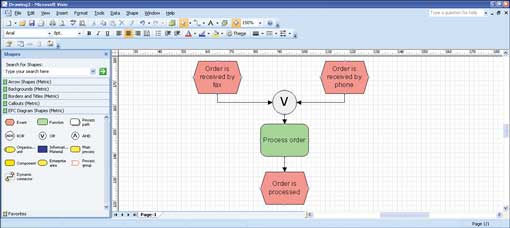

Рис. 1. Microsoft Office Visio 2007

Особенности новой версии

Из новшеств, появившихся в последней версии Visio, в первую очередь отметим средства повышения производительности создания моделей, такие как инструменты автоматической привязки соединительных линий, средства выравнивания компонентов, средства применения готовых цветовых схем наподобие имеющихся в PowerPoint.

Интересны и новые средства поддержки коллективной работы, например средства сохранения результатов работы в виде веб-страниц и файлов JPG и GIF, а также возможность обмена диаграммами через клиентское приложение Microsoft Office Outlook 2007. Отметим и такую возможность, как наличие средств генерации отчетов в виде диаграмм Office Visio 2007 продуктами Microsoft Office SharePoint Server 2007 и Microsoft Office Project 2007.

Из средств работы с данными, появившихся в новой версии Visio, в первую очередь упомянем новый мастер Data Selector Wizard, упрощающий привязку диаграмм к данным из любых ODBC-совместимых источников, включая Office Excel 2007, Office Access 2007 и SQL Server; средства автоматического обновления всех данных в диаграммах и их визуализации в окне External Data (рис. 2); средства визуализации бизнес-данных в иерархическом виде, показывающем группы данных и промежуточные итоги; средства отображения полей данных в виде выносок рядом с фигурами; размещение полей в рамках под фигурами либо над или рядом с фигурами.



Рисунок

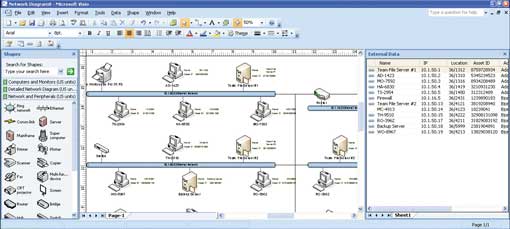

Рис. 2. Окно External Data

Средства интеграции с другими приложениями

Из средств интеграции Visio с приложениями Microsoft Office отметим возможность вставки диаграмм Office Visio 2007 в документы Microsoft Office в качестве иллюстраций и создания диаграмм Visio 2007 непосредственно в этих приложениях, средства формирования календарей в Visio 2007 с использованием данных Office Outlook 2007, инструменты подключения диаграмм Visio 2007 к электронным таблицам Excel 2007 или к базам данных Access 2007 для интеграции источников данных и компонентов диаграмм, средства формирования графиков и диаграмм Ганта в Visio 2007 путем импорта соответствующих данных из Project 2007, средства экспорта информационной составляющей диаграмм Ганта и графиков Visio 2007 в Office Project 2007.

Администраторам сетей и баз данных могут быть интересны реализованные в Visio 2007 средства построения организационной диаграммы на основе глобальной адресной книги Exchange, а также средства прямого и обратного проектирования структур данных SQL Server и Access 2007. Кроме того, эту категорию специалистов могут заинтересовать средства конвертирования отчетов инструмента Best Practice Analyzer в сетевые диаграммы Visio и средства документирования или проектирования топологии службы каталогов Active Directory при внедрении или миграции программного обеспечения.

Разработчикам программного обеспечения могут быть интересны средства создания UML-диаграмм существующих проектов Visual Studio .NET путем обратного проектирования классов. Кроме того, как и предыдущие версии данного продукта, Visio 2007 содержит отлично документированную объектную библиотеку, позволяющую создавать на основе этого продукта различные программные решения, а также среду разработки макросов Microsoft Visual Basic for Applications (VBA).

Специалистам в области управления бизнес-процессами могут быть интересны как средства проектирования или документирования бизнес-процессов в Visio 2007 (о них мы обязательно опубликуем отдельную статью в цикле, посвященном средствам моделирования бизнес-процессов), так и средства динамического обмена этими данными с использованием стандартизованных процессов на основе XML, таких как ODX или BPEL, а также средства автоматизации задач BizTalk Server с помощью Orchestration Designer for Business Analysts (ODBA).

Редакции и языковые версии продукта

Microsoft Office Visio Standard 2007 предназначен для бизнес-пользователей, которым требуются возможности визуализации, документирования и передачи идей с помощью блок-схем, планов помещений, организационных диаграмм, графиков проектов и других схем профессионального уровня качества. Указанная редакция продукта включает схемы для так называемого мозгового штурма (популярные в некоторых компаниях во время проведения совещаний), средства создания диаграмм оргструктуры, средства создания диаграмм планирования, поддерживающие импорт данных Outlook, средства создания диаграмм отслеживания хода выполнения проекта, средства моделирования бизнес-процессов.

Microsoft Office Visio Professional 2007 предназначен для специалистов по информационным технологиям, инженерно-технических работников и разработчиков программного обеспечения. Данный продукт, помимо всех инструментов, присутствующих в редакции Standard, включает средства интеграции с любыми ODBC-совместимыми источниками данных; средства создания сводных схем, отображающих бизнес-данные в иерархическом виде; шаблоны ITIL для описания процессов ИТ-служб; шаблоны для разработки веб-узлов; шаблоны схем локальных сетей; средства создания различных диаграмм, применяемых при разработке программного обеспечения (UML-диаграммы, диаграммы пользовательских интерфейсов, модели данных); средства создания различных технических схем, таких как карты и планы этажей, планы помещений и участков, инженерные схемы, схемы управления оборудованием. Кроме того, указанная редакция Visio включает функции, позволяющие выполнять обратное проектирование моделей данных и некоторых ИТ-решений.

На данный момент Visio доступен в более чем 30 языковых версиях, включая и русскую.

Системные требования

Для применения Microsoft Office Visio 2007 компьютер и его окружение должны удовлетворять следующим системным требованиям:

  • операционная система — Microsoft Windows XP с пакетом обновления 2 (SP2) или более поздняя версия либо Microsoft Windows Server 2003 или более поздняя версия;
  • компьютер и процессор — ПК с процессором 500 МГц или более, 256 Мбайт (или более) ОЗУ; дисковод для DVD-дисков; ПК с процессором 1 ГГц и 512 Мбайт ОЗУ (или более мощный компьютер) необходим для работы с Microsoft Office Outlook 2007 с диспетчером контактов;
  • жесткий диск — для установки необходимо 2 Гбайт свободного дискового пространства;
  • разрешение экрана — минимум 800x600 точек; рекомендовано 1024x768 или более;
  • подключение к Интернету — для загрузки и активации продуктов понадобится широкополосное подключение к Интернету со скоростью 128 Кбит/с и выше;
  • дополнительные компоненты — Microsoft Internet Explorer 6.0 с установленными пакетами обновления, для пользователей Outlook 2007 понадобится Microsoft Exchange Server 2000 или более поздней версии.

Принципы лицензирования

Microsoft Office Visio 2007 лицензируются «на устройство»: одна лицензия приобретается для каждого персонального компьютера или другого устройства, использующего настольное приложение. Для Microsoft Office Visio 2007, приобретаемого по программам корпоративного лицензирования, действуют следующие правила:

  • разрешается установить и использовать на лицензированном устройстве неограниченное количество копий Microsoft Visio 2007 или любой предыдущей версии Visio в физической либо виртуальной операционной системе;
  • также разрешается установить копию Microsoft Visio 2007 на портативном устройстве для применения единственным основным пользователем лицензированного устройства.
