Ноутбук ASUS U33Jc серии Bamboo Collection

Сергей Пахомов

Дизайн

Конфигурация

Производительность



В июне компания ASUS провела на российском рынке презентацию новых моделей ноутбуков, в частности нового ноутбука ASUS U33Jc серии Bamboo Collection. Этот легкий, компактный ноутбук на базе обновленной мобильной платформы Calpella сочетает в себе изящный стиль, высокую производительность и длительное время автономной работы.

Дизайн

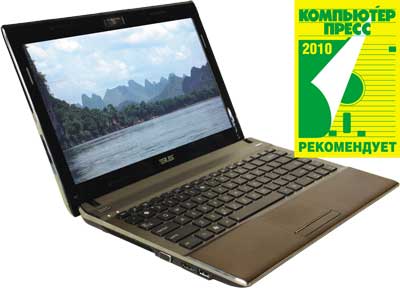

Внешний вид ноутбука ASUS U33Jc вряд ли оставит равнодушным даже самого взыскательного пользователя. Собственно, речь идет о компактном ноутбуке премиум­класса из серии Bamboo Collection. Его корпус отделан вставками из натурального бамбука. Если быть точнее, то из бамбука выполнено покрытие крышки ноутбука, поверхность под клавиатурой, обрамляющая тачпад, да и сам тачпад. Помимо того что это экологично, такое покрытие выглядит очень стильно, изысканно и дорого. Крышка ноутбука, а также его корпус имеют зеркальное металлическое обрамление, которое прекрасно сочетается с отделкой из бамбука. Кроме того, на крышке ноутбука помещен крупный серебристый логотип компании ASUS. Вообще, по своему внешнему виду ноутбук ASUS U33Jc вполне может претендовать на то, чтоб стать тем самым элементом роскоши, который способен подчеркнуть статус своего владельца.



Рисунок

Ноутбук оснащен клавиатурой типа Chiclet с увеличенным расстоянием между клавишами. Очень удобная и тихая, с плавным ходом клавиш (ход клавиши составляет всего 2,5 мм), эта клавиатура не дребезжит и не прогибается при печати.

Двухкнопочный тачпад ноутбука заслуживает особого внимания. Он совместим с технологией Palm-Proof, то есть автоматически распознает способ нажатия на сенсорную панель (тачпад), предотвращая ошибки при вводе. Если пользователь в процессе ввода текста случайно нажмет на тачпад ладонью, положение курсора не изменится (тачпад при этом просто блокируется).

Над клавиатурой слева и справа расположены всего две серебрис-тые кнопки: справа — традиционная кнопка включения, а слева — кнопка быстрой загрузки ASUS Express Gate.

В ноутбуке ASUS U33Jc используется широкоформатная ЖК-матрица нового поколения со светодиодной подсветкой и размером по диагонали 13,3 дюйма при соотношении сторон 16:9. Рабочее разрешение ЖК-экрана ноутбука составляет 1366x768 точек.



Рисунок

Габаритные размеры ноутбука — 328x232x14,8-31,01 мм, а вес в комплекте с восьмиэлементной аккумуляторной батареей — 1,9 кг. Как видно по габаритам и весу, эта модель ориентирована на бизнес-пользователей, которым необходим ноутбук для поездок.

Конфигурация

Аппаратную основу ноутбука ASUS U33Jc составляет мобильная платформа Calpella, сочетающая в себе процессор Intel Core i5-430M (кодовое наименование Arrandale) и чипсет Intel HM55 Express. Отметим, что ноутбуки ASUS U33Jc могут комплектоваться и другими процессорами семейства Arrandale: Intel Core i5-520M/450M и Intel Core i3-370M.

Напомним, что все мобильные процессоры семейства Arrandale построены на базе процессорной микроархитектуры Nehalem и производятся по 32-нм техпроцессу. Все процессоры семейства Arrandale являются двухъядерными и поддерживают технологию Hyper-Threading. Процессоры Arrandale имеют интегрированный двухканальный контроллер памяти DDR3 и поддерживают память DDR3-1066 и DDR3-800 (некоторые модели этого семейства поддерживают только память DDR3-800), причем максимальный объем памяти может составлять 8 Гбайт.



Рисунок

Процессоры Arrandale оснащены кэш­памятью первого уровня (L1), которая делится на 32-килобайтный кэш данных и 32-килобайтный кэш инструкций. Каждое ядро процессора наделено унифицированным (единым для инструкций и данных) кэшем второго уровня (L2) размером 256 Кбайт. Кроме того, во всех процессорах Arrandale предусмотрен разделяемый между всеми ядрами процессора инклюзивный по отношению к кэшам L1 и L2 кэш третьего уровня (L3) Intel Smart Cache размером 4 или 3 Мбайт.

Также процессоры Arrandale имеют интегрированный контроллер интерфейса PCI Express 2.0 x16 (поддерживается 16 линий PCI Express 2.0) для обеспечения взаимодействия с дискретной графической видеокартой.

Одна из интереснейших особенностей процессоров Arrandale заключается в том, что в них интегрировано графическое ядро, то есть и CPU и GPU располагаются в одном корпусе (но не на одном кристалле). Пара процессорных ядер с кэш­памятью третьего уровня размещается на меньшем кристалле, выпускаемом по 32-нм техпроцессу, тогда как более крупный кристалл, изготавливаемый по 45-нм технологии, содержит графическое ядро, контроллер памяти, контроллер интерфейса PCI Express 2.0 и контроллер шин DMI и FDI. При этом взаимодействие между двумя кристаллами происходит по высокоскоростной шине QPI, поэтому оба кристалла также содержат контроллер шины QPI.

Конечно, интегрированное в процессор графическое ядро (Intel HD Graphics Controller) не может конкурировать с дискретной графикой и не ориентировано на применение в 3D-играх.

Процессоры Arrandale составляют четыре семейства: Intel Core i7 600-й серии, Intel Core i5 500-й серии, Intel Core i5 400-й серии и Intel Core i3 300-й серии.

Отличительной особенностью процессоров Intel Core i7 600-й серии является то, что все они имеют кэш L3 размером 4 Мбайт, в то время как процессоры всех остальных серий наделены кэшем L3 размером 3 Мбайт.

Для мобильных процессоров семейства Arrandale компания Intel использует следующую систему обозначений: кроме номера, в обозначении модели процессора присутствуют одна или две буквы: M, E, LM, UM, LE либо UE.

Процессоры, в обозначение которых входит буква U, имеют сверхнизкое энергопотребление, и их TDP составляет 18 Вт. Эти процессоры поддерживают память DDR3-800, а частота интегрированного графического ядра динамически меняется (с учетом технологии Turbo Boost) от 166 до 500 МГц.



Рисунок

Процессоры, в обозначении которых присутствует буква L, имеют пониженное энергопотребление, и их TDP составляет 25 Вт. Эти процессоры поддерживают память DDR3-1066/800, а частота интегрированного графического ядра динамически меняется от 266 до 566 МГц.

Отсутствие буквы L или U в обозначении процессоров говорит о том, что процессоры имеют нормальное энергопотребление, и их TDP составляет 35 Вт. Такие процессоры поддерживают память DDR3-1066/800, а частота интегрированного графического ядра динамически меняется от 500 до 766 МГц (исключение составляют лишь процессоры Intel Core i3 300-й серии, для которых изменение частоты графического ядра варьируется в диапазоне от 500 до 667 МГц).

Наличие буквы M в обозначении процессора указывает на то, что контроллер PCI Express 2.0, интегрированный в процессор, может группировать 16 линий PCI Express только как один порт PCI Express x16, а наличие буквы E — на то, что интегрированный контроллер PCI Express 2.0 может группировать 16 линий PCI Express или как один порт PCI Express x16, или как два порта PCI Express x8.

Особенностью процессоров Intel Core i3 300-й серии (младшей серии процессоров) является то, что они не поддерживают технологию Intel Turbo Boost для ядер процессора, в то время как процессоры всех остальных серий ее поддерживают.

В процессорах Arrandale технология Intel Turbo Boost получила свое дальнейшее развитие и распространяется не только на ядра процессора, но и на графическое ядро. То есть в зависимости от текущей температуры и энергопотребления разгоняются не только ядра процессора, но и графическое ядро. К примеру, если в каком­то приложении основная нагрузка ложится на графический процессор, а ядра процессора остаются недозагруженными, то сэкономленное TDP будет использоваться для разгона графического ядра, но так, чтобы не был превышен лимит по TDP графического ядра.

Отметим, что, несмотря на отсутствие поддержки технологии Turbo Boost для процессорных ядер в процессорах Core i3 300-й серии, они поддерживают технологию Turbo Boost для графического ядра.

Еще одна особенность процессоров Arrandale заключается в том, что в них реализована функция аппаратного ускорения алгоритма шифрования и дешифрования Advanced Encryption Standard (AES) для обеспечения безопасности данных. Эта функция реализована только в процессорах Core i7 600-й серии и Core i5 500-й серии. Отсутствие поддержки аппаратного AES-шифрования в процессорах Core i5 400-й серии — единственное их отличие от процессоров Core i5 500-й серии.

Итак, возвращаясь к процессору Intel Core i5-430M, который был установлен в ноутбуке ASUS U33Jc, вкратце перечислим его характеристики. Это двухъядерный процессор с номинальной тактовой частотой 2,27 ГГц. Максимальная тактовая частота процессора в режиме Turbo Boost составляет 2,53 ГГц.



Рисунок

Процессор Intel Core i5-430M поддерживает до 8 Гбайт памяти DDR3-1066/800 в двухканальном режиме и оснащен кэшем L3 размером 3 Мбайт. Встроенное графическое ядро процессора имеет номинальную тактовую частоту 500 МГц, а в режиме Turbo Boost частота графического ядра может возрастать до 766 МГц. Максимальное энергопотребление (TPD) процессора составляет 35 Вт. Режим аппаратного AES-шифрования в данной модели процессора не поддерживается.

Учитывая, что ноутбук ASUS U33Jc, как мы уже отмечали, может комплектоваться и другими моделями процессоров семейства Arrandale, мы также приводим (табл. 1) и их характеристики.

Как уже отмечалось, системная плата ноутбука ASUS U33Jc основана на мобильном чипсете Intel HM55 Express (второй компонент платформы Calpella). Этот чипсет представляет собой однокристальное решение и в терминологии компании Intel называется платформенным хабом (Platform Controller Hub, PCH). Как и все остальные мобильные чипсеты Intel 5-й серии, чипсет Intel HM55 Express изготавливается по 65-нм техпроцессу.

Чипсет Intel HM55 Express имеет четырехпортовый интегрированный контроллер SATA II (технология Intel Matrix Storage не поддерживается). Кроме того, он поддерживает шесть линий PCI Express 2.0, которые могут применяться интегрированными на плату контроллерами. Также чипсет поддерживает 12 портов USB 2.0, а для поддержки встроенного в процессор Arrandale графического ядра в чипсете Intel HM55 Express предусмотрена шина Intel FDI (Flexible Display Interface), по которой он взаимодействует с процессором.

Ну а теперь, после перечисления основных характеристик мобильной платформы Calpella, на которой построен ноутбук ASUS U33Jc, рассмотрим остальные его характеристики.

В ноутбуке ASUS U33Jc используется 4 Гбайт памяти DDR3-1333 (модуль ASint SSZ3128M8 емкостью 2 Гбайт и модуль Hynix HMT125S6BFR8C емкостью 2 Гбайт), а память функционирует в двухканальном режиме и, естественно, на частоте 1066 МГц.

В дополнение к встроенному в процессор графическому ядру ноутбук ASUS U33Jc оснащен дискретной графической картой NVIDIA GeForce 310M с 1 Гбайт видеопамяти DDR3. Причем в ноутбуке ASUS U33Jc реализована технология NVIDIA Optimus, которая осуществляет автоматическое переключение между дискретным и интегрированным графическими ядрами в соответствии с текущими задачами. Технология NVIDIA Optimus постоянно отслеживает, какие именно программы запущены в данный момент, и автоматически выбирает графическое ядро (дискретное или интегрированное), которое оптимально подойдет для конкретной задачи. В случае применения дискретного ядра повышается производительность, поэтому оно используется для игр и «тяжелых» мультимедийных приложений, а встроенное ядро поможет сэкономить заряд батареи при работе с текстовыми документами или электронной почтой. Само переключение производится незаметно и без какого-либо вмешательства со стороны пользователя.

Дисковая подсистема ноутбука ASUS U33Jc включает один 2,5-дюймовый жесткий диск с интерфейсом SATA II и емкостью от 320 до 640 Гбайт. В нашем случае в ноутбуке был установлен диск Western Digital WDC SD6400BEVT-80A0TR0 емкостью 640 Гбайт.

Кроме того, в ноутбуке имеется мультиформатный картридер, позволяющий работать с носителями всех распространенных сегодня форматов карт памяти: SD, MMC, MS, MS Pro, MS-Duo, miniSD (с адаптером), XD, Smart Media.

Коммуникационные возможности ноутбука ASUS U33Jc определяются наличием беспроводного сетевого адаптера Atheros AR9285 с поддержкой протоколов 802.11 b/g/n, интегрированного гигабитного сетевого адаптера Atheros AR8131 PCI-E Gigabit Ethernet Controller и модуля Bluetooth.

Также на системной плате ноутбука интегрирован 4-канальный HD-аудиокодек Realtek ALC269.

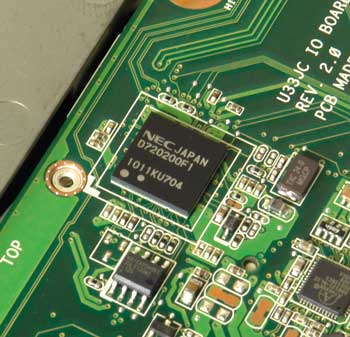

Примечательной особенностью ноутбука ASUS U33Jc является тот факт, что в нем интегрирован контроллер USB 3.0.

Для подключения периферийных устройств в ноутбуке ASUS U33Jc реализованы разнообразные порты и интерфейсы: два порта USB 2.0, порт USB 3.0, разъем RJ-45 для подключения ноутбука к локальной сети, разъемы VGA и HDMI (с передачей звука) для подключения внешнего монитора или проектора, разъемы mini-jack для подключения микрофона, внешних колонок или наушников. Остается добавить, что ноутбук ASUS U33Jc оснащен встроенной 2-мегапиксельной веб­камерой, расположенной над экраном ноутбука.

Из традиционных устройств в ноутбуке ASUS U33Jc отсутствует разве что оптический привод. Однако вряд ли это можно считать недостатком, поскольку такие носители, как оптические диски, уже давно потеряли свою актуальность и вытесняются с рынка носителями на основе флэш­памяти. А учитывая, что даже операционную систему Windows 7 можно устанавливать с флэшки, необходимость в оптическом приводе вообще становится весьма сомнительной.

Ноутбук ASUS может оснащаться различными типами литий­ионных аккумуляторных батарей. Это может быть восьмиэлементная батарея емкостью 63 Вт·ч (4400 мА·ч) или 84 Вт·ч (5600 мА·ч) либо шестиэлементная батарея емкостью 47 Вт·ч. В нашем случае ноутбук был укомплектован восьмиэлементной батареей емкостью 84 Вт·ч.

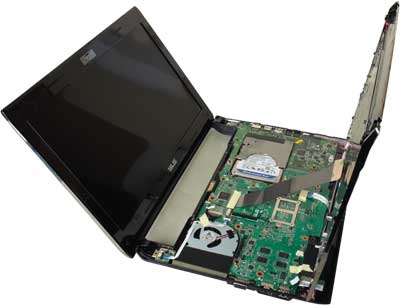

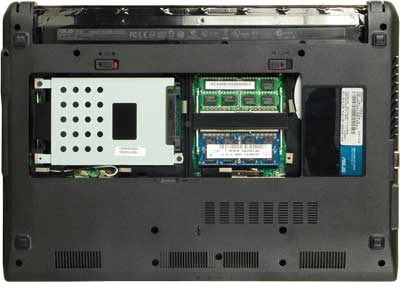

При выборе ноутбука опытные пользователи нередко обращают внимание и на такой аспект, как простота его разборки. Дело в том, что через два­три года эксплуатации (а то и раньше) система охлаждения любого ноутбука нуждается в чистке. В противном случае ноутбук начинает перегреваться и шуметь. Так вот, конструкция далеко не всех моделей ноутбуков позволяет осуществить чистку системы охлаждения от пыли. Увы, но самостоятельная разборка ноутбука ASUS U33Jc чревата негативными последствиями. Открутив два болта на тыльной стороне корпуса и сняв крышку-люк, можно получить доступ лишь к модулям памяти и жесткому диску. Для доступа к системе охлаждения ноутбук придется разобрать полностью. Даже открутив все болты на тыльной стороне корпуса и сняв верхнюю панель корпуса (с клавиатурой), можно будет подобраться лишь к тыльной стороне системной платы. Ну а чтобы снять систему охлаждения, придется демонтировать системную плату и отсоединять массу шлейфов, что представляет собой прямо-таки ювелирную операцию и требует определенного навыка.

В заключение описания конфигурации ноутбука ASUS U33Jc обратим внимание на одну особенность в настройках BIOS. В данном ноутбуке реализована функция разгона процессора, что само по себе большая редкость для ноутбуков. Нет, конечно, это не настольный ПК и BIOS не позволяет менять тактовую частоту системной шины, напряжение питания и т.д. Тем не менее в настройках BIOS можно выбрать один из трех (Standard, Turbo, Extreme Turbo) режимов работы процессора. В режиме Standard частота системной шины составляет 133 МГц (как и должно быть), а следовательно, тактовая частота процессора меняется (с учетом технологии Turbo Boost) в диапазоне 2,27-2,53 ГГц. В режиме Turbo частота системной шины составляет 140 МГц, а тактовая частота процессора меняется в диапазоне 2,38-2,66 ГГц. В режиме Extreme Turbo частота системной шины составляет 142,7 МГц, а тактовая частота процессора меняется в диапазоне 2,425-2,72 ГГц. Так что если BIOS этого ноутбука позволяет увеличить частоту системной шины, то этим нужно пользоваться и сразу выставить в настройках BIOS режим Extreme Turbo.

Производительность

Для того чтобы на деле убедиться в возможностях этого ноутбука, мы провели его подробное тестирование под управлением операционной системы Microsoft Windows 7 Ultimate (32-bit). Отметим, что на сайте компании ASUS можно скачать все драйверы как под 32-, так и под 64-разрядную версию ОС Microsoft Windows 7.

Методика тестирования ноутбука ASUS U33Jc ничем не отличается от методики тестирования процессоров и компьютеров и подробно изложена в статье «Новая версия тестового скрипта ComputerPress Benchmark Script v.8.0», опубликованной в ноябрьском номере журнала за прошлый год. А потому не будем лишний раз повторяться и сразу перейдем к рассмотрению результатов тестирования. Отметим лишь, что при тестировании мы применяли режим Extreme Turbo для ноутбука ASUS U33Jc.

В табл. 2 приведено время выполнения тестовых задач в секундах для ноутбука ASUS U33Jc и референсного ПК.

Интегральная оценка производительности ноутбука ASUS U33Jc в различных приложениях составляет 584 балла. То есть при работе с разными (неигровыми) приложениями производительность данного ноутбука на 42% ниже производительности используемого нами для сравнения референсного ПК. Напомним, что в качестве референсного ПК мы применяли самый производительный на начало 2009 года ПК, оснащенный процессором Intel Core i7 Extreme 965 и видеокартой NVIDIA GeForce GTX295. Вообще, нужно отметить, что для ноутбука результат в 584 балла можно считать весьма неплохим. По своей интегральной производительности ноутбук ASUS U33Jc превосходит многие настольные ПК на базе процессоров семейства Intel Core 2 Duo и Intel Core 2 Quad и ПК на базе большинства процессоров AMD.

В соответствии с нашей системой классификации ноутбуки с результатом выше 700 баллов можно отнести к категории самых производительных, с результатом от 500 до 700 баллов — к категории производительных, с результатом от 400 до 500 баллов — к категории средних по производительности, ну а с результатом менее 400 баллов — к категории ноутбуков начального уровня.

Согласно данной классификации, по производительности в различных неигровых приложениях ноутбук ASUS U33Jc с процессором Intel Core i5-430M попадает в категорию производительных ноутбуков и может использоваться не только как ноутбук для работы с офисными приложениями, но и как ноутбук для воспроизведения и создания мультимедийного контента.

На заключительном этапе тестирования мы измерили время автономной работы ноутбука ASUS U33Jc от аккумуляторной батареи. Для этого мы воспользовались утилитой Battery Eater v.2.7. Режим настройки теста Battery Eater v.2.7 — классический (OpenGL-графика на весь экран). Причем мы измеряли время работы ноутбука в автономном режиме в двух режимах настройки энергопотребления: ASUS PowerGear Max Performance и ASUS PowerGear Battery Saving. Единственная корректировка в данных режимах настройки — это блокирование перехода ноутбука в режим «сна» и установка уровня критического заряда батареи, при котором ноутбук выключается, равным 1%.

Напомним, что в нашем случае ноутбук был укомплектован батареей емкостью 84 Вт·ч (модель A42-U53).

Согласно данным утилиты Battery Eater v.2.7, реальная емкость полностью заряженной батареи составляла 81,795 Вт·ч.

В режиме энергопотребления ASUS PowerGear Battery Saving ноутбук смог проработать 3 ч 11 мин. В режиме энергопотребления ASUS PowerGear Max Performance ноутбук проработал 1 ч 45 мин.

Также отметим, что для полной зарядки батареи потребуется 2 ч 30 мин. Причем в режиме заряда батареи (вплоть до уровня заряда в 85%) при включенном ноутбуке его энергопотребление составляет 70 Вт, а при выключенном — 55 Вт. Как только уровень заряда батареи превышает 85%, скорость заряда снижается, а энергопотреб­ление ноутбука постепенно уменьшается до 25 Вт (при включенном ноутбуке).
