Кулер Cooler Master «Дед Мороз»

Сергей Пахомов

Процессорный кулер с экзотическим названием «Дед Мороз» — это одна из последних разработок компании Cooler Master, специально ориентированная на российский рынок.

Кулер «Дед Мороз» имеет универсальную систему крепления и совместим с разъемами LGA1366/1156/1155/775 для процессоров Intel и с разъемами Socket AM3/AM2+/AM2 для процессоров AMD. Соответственно в комплекте к кулеру прилагается несколько типов крепежа. Крепеж представляет собой монтажную рамку, которая крепится с обратной стороны материнской платы. К этой рамке с помощью монтажной скобы прикручивается радиатор.

В кулере «Дед Мороз» используется классический радиатор башенного типа с четырьмя медными U-образными тепловыми трубками. То есть каждая из четырех тепловых трубок имеет U-образный загиб в районе теплосъемной подошвы радиатора, поэтому тонкие алюминиевые пластины радиатора башенного типа оказываются насаженными уже на восемь тепловых трубок. Отметим, что в районе теплосъемной площадки тепловые трубки имеют гладкую горизонтальную поверхность и непосредственно соприкасаются с поверхностью процессора (технология Direct Contact).

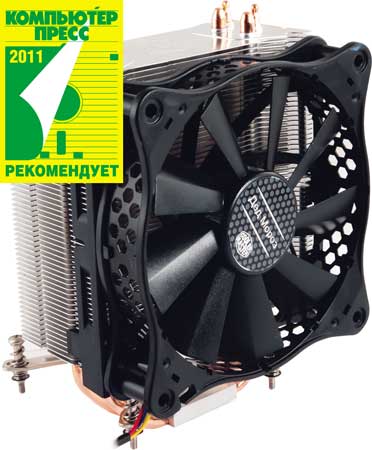

Кулер Cooler Master «Дед Мороз»

Сбоку от башенного радиатора крепится девятилепестковый 120-мм вентилятор с четырехконтактным разъемом, поддерживающий технологию изменения скорости вращения как за счет изменения напряжения питания, так и за счет широтно­импульсной модуляции напряжения (PWM).

Габариты кулера составляют 116x51x159 мм, а вес — 588 г.

Как следует из технических характеристик, скорость вращения вентилятора меняется в диапазоне от 600 до 2000 RPM (в случае применения PWM-технологии), а создаваемый кулером воздушный поток изменяется в диапазоне от 26,4 до 85,6 CFM. Отметим, что для указанного диапазона изменения скорости создаваемый кулером воздушный поток является очень большим.

Воздушное давление, создаваемое кулером, измеряется в диапазоне от 0,75 до 3,53 мм водяного столба. Кроме того, указывается, что уровень шума, производимого кулером, составляет от 13 до 30 дБА. Отметим также, что в вентиляторе кулера «Дед Мороз» используется барометрический шариковый подшипник нового типа.

Немаловажно отметить, что в кулере «Дед Мороз» предусмотрена возможность установки дополнительного вентилятора (рекомендуется использовать вентилятор Cooler Master Excalibur).

После краткого обзора характеристик кулера «Дед Мороз» нам осталось проверить его в деле и выяснить, оправдывает ли он свое название.

При тестировании кулера «Дед Мороз» мы определяли зависимость скорости вращения вентилятора от скважности PWM-импульсов, а также зависимость температуры процессора при его полной загрузке от скважности PWM-импульсов.

Напомним, что существует два основных способа управления скоростью вращения кулера. Первый из них заключается в том, чтобы динамически изменять напряжение питания на кулере. То есть по мере роста температуры процессора увеличивается напряжение питания кулера, а следовательно, возрастает скорость вращения вентилятора. Диапазон изменения напряжения составляет обычно от 6 до 12 В, однако для некоторых материнских плат нижняя граница напряжения может быть и меньше 6 В.

Кулеры, поддерживающие технологию динамического изменения напряжения питания, оснащаются трехконтактными разъемами: два из них используются для подачи напряжения питания, а третий служит для передачи сигнала тахометра, который позволяет контроллеру на материнской плате определять текущую скорость вращения вентилятора. Принцип действия тахометра довольно прост: за каждый оборот крыльчатки вентилятора формируются два прямоугольных импульса напряжения; зная частоту следования импульсов (сигнал тахометра), можно вычислить скорость вращения вентилятора (Rotation Per Minute, RPM).

Второй способ управления скоростью вращения вентилятора — это применение широтно­импульсной модуляции (Pulse Wide Modulation, PWM). Специальный PWM-контроллер на материнской плате формирует последовательность прямоугольных импульсов, подаваемых на контроллер вентилятора. Эти импульсы применяются как управляющие сигналы для своеобразного электронного ключа, который периодически подключает и отключает вентилятор от напряжения питания в 12 В. Частота управляющих PWM-импульсов остается неизменной, меняется лишь их скважность, определяемая как отношение времени, при котором PWM-сигнал находится при высоком напряжении, к длительности всего импульса.

Типичная частота следования PWM-импульсов составляет 23 кГц, а скважность импульсов варьируется от 40 до 100%, однако нижняя граница скважности зависит от конкретного PWM-контроллера и может быть ниже 40%.

Все кулеры, поддерживающие PWM-технологию, оснащены четырехконтактным разъемом питания (один дополнительный контакт к трехконтактному разъему) и при этом обязательно поддерживают технологию динамического изменения напряжения питания.

При тестировании кулера «Дед Мороз» для формирования управляющих PWM-импульсов применялся цифровой генератор сигналов произвольной формы. Частота PWM-импульсов составляла 23 кГц, а скважность варьировалась от 0 до 100%. Амплитуда PWM-импульсов была равна 4,5 В. Скорость вращения вентилятора контролировалась осциллографом посредством сигнала тахометра.

В ходе тестирования строилась зависимость скорости вращения вентилятора от скважности PWM-импульсов в диапазоне от 0 до 100% и от напряжения питания в диапазоне от 0 до 12 В.

Для определения зависимости температуры процессора от скважности PWM-импульсов использовался стенд, состоящий из материнской платы FOXCONN Z68A-S на базе чипсета Intel Z68 Express и четырехъядерного процессора Intel Core i7-2600K c TDP 95 Вт.

Отметим, что процессор Intel Core i7-2600K имеет разблокированный коэффициент умножения и может легко разгоняться. При тестировании кулера «Дед Мороз» мы использовали два режима работы процессора: штатный режим при активированной функции Turbo Boost и режим разгона процессора.

При тестировании кулер подключался к генератору PWM-импульсов, что позволяло контролировать скорость его вращения. Процессор загружался на 100% с помощью утилиты Core Damage v.0.8, а его температура контролировалась с помощью утилиты Core Temp 1.0.

Процессор «разогревался» до тех пор, пока его температура не стабилизировалась (порядка 5 мин).

Температура окружающей среды в ходе тестирования поддерживалась на уровне 25 °С.

В ходе тестирования кулера «Дед Мороз» выяснилось, что при использовании технологии PWM скорость вращения вентилятора меняется в диапазоне от 657 до 2052 RPM, причем минимальная скорость вращения достигается при скважности PWM-импульсов 20% и не меняется вплоть до скважности в 0%.

Максимальная скорость вращения обеспечивается при скважности PWM-импульсов 90%.

По эффективности охлаждения (см. график) кулер «Дед Мороз» можно отнести к категории самых высокопроизводительных. При полной загрузке процессора Intel Core i7-2600K в штатном режиме работы его температура составляет 58 °С в случае максимальной скорости вращения вентилятора (скважность PWM-импульсов равна 100%). Если же скважность PWM-импульсов понизить до значения в 20%, при котором скорость вращения вентилятора становится минимальной, то температура процессора поднимется всего до 70 °С.

При этом, по показаниям утилиты Core Temp 1.0, в штатном режиме работы процессора при его полной загрузке потребляемая мощность меняется в диапазоне от 69,2 до 71 Вт (в зависимости от температуры процессора).

При разгоне процессора до тактовой частоты 4 ГГц при его полной загрузке температура составляет 65 °С в случае максимальной скорости вращения вентилятора. Если же скважность PWM-импульсов понизить до минимального значения, температура процессора поднимется до 80 °С. При этом потребляемая процессором мощность меняется в диапазоне от 87 до 91 Вт в зависимости от температуры.

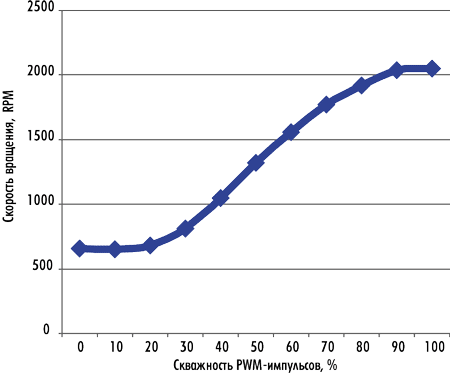

Рисунок

Зависимость скорости вращения вентилятора
от скважности PWM-импульсов

Таким образом, кулер «Дед Мороз» обеспечивает эффективное охлаждение процессора Intel Core i7-2600K при его полной загрузке даже на минимальной скорости вращения и имеет отличный потенциал для разгона процессора. Этот кулер целесообразно применять для охлаждения процессоров с высоким значением TDP (включая процессоры с TDP 130 Вт), а также для охлаждения разогнанных процессоров. Кроме того, этот кулер целесообразно использовать и в том случае, если требуется тихий и производительный ПК.

Безусловно, кулер «Дед Мороз» заслуживает наивысшей оценки.
