Беспроводной маршрутизатор NETGEAR N600 Gigabit Router

Максим Афанасьев

Технические характеристики

Тестирование беспроводного и проводного сегментов сети

Тест 1. Скорость маршрутизации WAN—LAN (проводной сегмент)

Тест 2. Скорость маршрутизации WLAN—LAN (беспроводной сегмент)

Тест 3. Скорость маршрутизации LAN—LAN (проводной сегмент)

Результаты тестирования



Компания NETGEAR является одним из лидеров на рынке сетевых устройств класса SOHO, в частности занимает первое место по объемам производства сетевых устройств хранения данных NAS в этом сегменте. Как и большинство компаний, производящих сетевые устройства для офисов и домашних пользователей, NETGEAR выпускает широкий спектр моделей, ориентированных на различные сегменты рынка. И если сетевые хранилища этой компании мы уже не раз рассматривали на страницах нашего журнала, то теперь в тестовую лабораторию «КомпьютерПресс» поступила новая модель ее беспроводного маршрутизатора — NETGEAR N600 Gigabit Router. Отметим, что продукция данной фирмы отличается приемлемой ценой, высоким качеством сборки, удобством эксплуатации, а также своевременной технической поддержкой.

Технические характеристики

Прежде чем рассказать об основных функциональных возможностях маршрутизатора, обратим внимание читателей на название устройства — NETGEAR N600 Gigabit Router WNDR3800. Компания NETGEAR решила изменить типичную для нее маркировку WNDRXX00 для роутеров и добавила в название всех новых моделей еще одно обозначение с буквой «N». Так появились роутеры с названиями N150, N300, N450, N600, N750 и N900. Первоначально может показаться, что цифры после литеры N есть не что иное, как обычный ребрендинг моделей, направленный на увеличение продаж. Но на самом деле последняя цифра обозначает теоретическую скорость беспроводной передачи данных. Как же так, — спросит внимательный читатель, — ведь скорость в 900 Мбит/с в текущий момент не достижима по протоколу 802.11n? Здесь компания NETGEAR немного лукавит: она суммирует максимальную скорость передачи для каждого из частотных диапазонов 2,4 и 5 ГГц. Для наглядности расшифруем обозначения моделей в табл. 1.



Беспроводной маршрутизатор NETGEAR N600 Gigabit Router

Маршрутизатор NETGEAR N600 Gigabit Router

Исходя из данных, приведенных в табл. 1, можно заключить, что новая модель NETGEAR N600 Gigabit Router является двухдиапазонной. Как видно из названия, маршрутизатор также обладает гигабитными портами LAN и WAN, а максимальная скорость передачи данных по беспроводной сети каждого из диапазонов может достигать 300 Мбит/с. Всё это позволяет отнести новую модель к классу высокопроизводительных маршрутизаторов, обеспечивающих максимальную производительность как проводной, так и беспроводной сети в классе SOHO (Small Office Home Office). Эта модель относится к серии высокопроизводительных роутеров и соответственно может эффективно работать как с офисными, так и с игровыми онлайн-приложениями, обеспечивая высокую скорость передачи данных и надежность соединения. Данная модель имеет многочисленные настройки и расширенный функционал для организации доступа в Интернет как проводных, так и беспроводных клиентов.

По сравнению с предыдущими аналогичными моделями этой линейки (WNDR3700v1 и WNDR3700v2) маршрутизатор NETGEAR N600 Gigabit Router имеет слегка измененный дизайн корпуса, в том числе изменился цвет лицевой панели и подписей на ней. В остальном они похожи как две капли воды, и это неудивительно, так как NETGEAR N600 Gigabit Router в плане «начинки» является последовательной модернизацией роутера NETGEAR WNDR3700v1. Напомним читателям, что различие между версиями маршрутизатора WNDR3700v1 и WNDR3700v2 состоит лишь в большем объеме памяти, увеличенном с 8 до 16 Мбайт, и измененных антеннах для диапазона 5 ГГц. Новая модель WNDR3800 отличается большим объемом памяти, которая была увеличена с 64 до 128 Мбайт. В остальном маршрутизаторы WNDR3700v2 и WNDR3800 идентичны по аппаратной «начинке». Поскольку это дальнейшее развитие одной модели, то и оформление устройств одинаково. Панель индикации, которая занимает почти всю лицевую часть устройства, имеет 11 световых индикаторов (Power, 2,4 ГГц, 5 ГГц, USB, WAN, четыре порта LAN, Wi-Fi и WPS), которые отображают текущее состояние устройства. При работе индикаторы светятся неярким зеленым цветом, кроме индикатора частотного диапазона 5 ГГц. Отметим, что при активности сетевых интерфейсов индикаторы не мигают, что несколько непривычно, так как у других подобных устройств состояние активности отображается именно так. На задней панели маршрутизатора располагаются разъемы RJ-45-портов LAN и WAN, разъем питания и небольшое отверстие для жесткой перезагрузки маршрутизатора и сброса на заводские настройки.

Как и большинство беспроводных устройств NETGEAR, эта модель не имеет внешних антенн. В ней используется формула технологии MIMO — 2Tx/2Rx для каждого из диапазонов. На печатной плате внутри корпуса устройства рядом с каждым из беспроводных блоков находятся распаянные прямо на плате антенны. При необходимости пользователь может подключить внешние антенны, для чего на плате предусмотрены специальные разъемы MMCX по два на каждый из беспроводных контроллеров.

В этой модели установлены центральный MIPS-процессор Atheros AR7161, работающий на частоте 680 МГц, коммутатор RTL8366SR, отвечающий за локальную проводную сеть, и два беспроводных контроллера: Atheros AR9220 (2,4/5 ГГц) и AR9223 (2,4 ГГц). И хотя эта аппаратная «начинка» такая же, как у маршрутизатора WNDR3700v2, версии микропрограммы Genie, управляющие ими, заметно различаются.

Рядом с WAN-портом маршрутизатора находится порт USB, совместимый со спецификацией USB 2.0. Это позволяет подключать к устройству различные внешние накопители типа флэшек, внешних жестких дисков или принтеров, превращая таким образом эту модель в небольшой сетевой центр и сетевое хранилище. На тыльной стороне устройства прикреплена наклейка-памятка с важными характеристиками модели (логин/пароль администратора, серийный номер, MAC-адрес порта WAN и другая информация).

Маршрутизатор NETGEAR N600 Gigabit Router поддерживает все распространенные типы подключения, используемые провайдерами для доступа в Интернет: Static IP, DHCP, PPTP, L2TP, PPPoE, PPTP и L2TP. Для каждого из них существует несколько параметров, которые активируются при выборе подключения в списке. WAN-порт поддерживает работу по протоколу IPv6, для чего имеется специальный режим «6to4». Однако NETGEAR N600 Gigabit Router не поддерживает маршрутизацию IPv6 для локальных клиентов — они работают с ним только по протоколу IPv4. Встроенная система автоопределения настроек подключения в некоторых случаях может определить и установить необходимые настройки без участия пользователя. Поскольку для каждого провайдера настройки туннельных соединений обычно разные, мы протестировали эту модель для работы с сетями (Static IP/DHCP), corbina (PPTP) и compot (подключение PPTP и привязка к MAC-адресу в локальной сети). Со всеми сетями маршрутизатор NETGEAR N600 Gigabit Router работал без сбоев и обрывов связи в течение достаточно продолжительного времени.

Встроенная в маршрутизатор точка доступа поддерживает все современные спецификации  технологий беспроводной передачи данных — IEEE 802.11a/b/g/n. Маршрутизатор имеет по две внутренние антенны на каждый из диапазонов, а максимальная скорость передачи данных для каждого из них теоретически может достигать 300 Мбит/с. Отметим, что пользователь может выставить режим работы сети в зависимости от наличия устройств, поддерживающих устаревшие протоколы. По умолчанию в настройках маршрутизатора стоит комбинированный режим работы сети, когда встроенная точка доступа работает совместно с более устаревшими протоколами 802.11a/b/g и автоматическим выбором ширины канала — 20 или 40 МГц. Отметим, что в случае подключения беспроводных клиентов с адаптерами, работающих по старым протоколам, ширина канала будет выставлена в значение 20 МГц, что снизит скоростные показатели для более высокоскоростных клиентов. Для этого можно просто отключить доступ к беспроводной точке для клиентов, работающих по старым протоколам. Маршрутизатор поддерживает отключение каждого из радиомодулей и имеет массу дополнительных настроек для каждого из них.

Встроенная точка доступа поддерживает все новейшие технологии шифрования данных для беспроводной сети — WPA/WPA2/WPA-PSK/WPA2-PSK, WEP (64, 128 и 152 бит) и WPS, для чего предусмотрена специальная кнопка на передней панели маршрутизатора. Соответствующие настройки могут быть введены для каждой из точек доступа — 2,4 и 5 ГГц. Нельзя обойти вниманием и то, что шифрование беспроводной сети с помощью протокола WEP доступно только в том случае, если в настройках выставлен режим работы 802.11a/b/g. Это объясняется тем, что последние спецификации протокола 802.11n работают только с шифрованием WPA и его дальнейших модификаций, а WEP-шифрование признано ненадежным. В отличие от многих подобных устройств, в этой модели пользователь может настроить гостевые сети для каждого из радиомодулей. Такие сети могут иметь собственные имена и настройки безопасности и могут быть реализованы программным методом. При этом по умолчанию гости работают только с интернет-каналом и не имеют доступа в локальную сеть маршрутизатора, но изменить эту настройку тоже возможно.

Особо стоит отметить внедренную в этой модели технологию Clear Channel Selector, которая раньше применялась в дорогих беспроводных устройствах бизнес-класса. Эта функция автоматически определяет, когда используемый устройством канал перегружается трафиком, то есть в нем наличествуют другие сети, например соседей, и автоматически переключается на канал, который менее загружен. Такая функция становится всё более актуальной, поскольку задействование радиочастот 2,4 ГГц различными бытовыми устройствами, такими как беспроводные телефоны, системы контроля за ребенком, микроволновые печи и т.д., в конечном счете приводит к перегрузке каналов, и шум в эфире становится большой проблемой. Из­за увеличения числа точек доступа в некоторых «спальных» районах все каналы могут использоваться соседями, что сказывается на эффективности беспроводной связи у многих пользователей. Использование частотного диапазона 5 ГГц, который имеет большее количество непересекающихся каналов шириной 40 МГц по сравнению с диапазоном 2,4 ГГц, отчасти позволит решить данную проблему, но для этого необходимо иметь конечное устройство, поддерживающее указанный частотный диапазон. Двухдиапазонные конечные устройства еще не получили широкого распространения в нашей стране, поскольку до сих пор в России стандартом де-факто является диапазон Wi-Fi 2,4 ГГц — 802.11b/g/n. Именно поэтому технология Clear Channel Selector придется пользователям как нельзя кстати.

Для внешней и внутренней сети, кроме защиты с помощью шифрования, применяется встроенный брандмауэр, который позволяет фильтровать клиентов как проводной, так и беспроводной сети. Поддерживается фильтрация по физическим адресам сетевых карт (MAC-адресам). Также предусмотрена возможность вручную прописать сопоставление IP-адресов с MAC-адресами в обход DHCP-сервера, что упрощает контроль за несанкционированным доступом, если беспроводная точка работает без шифрования.

Описать все параметры защиты и управления для этой модели весьма затруднительно ввиду их большого количества. Многие из них стандартны для маршрутизаторов этого класса. Отметим только, что все стандартные функции защиты и работы с сетями данная модель поддерживает. Кроме всего прочего, устройство поддерживает функцию ReadySHARE, которая обеспечивает доступ к подключенному накопителю через локальную сеть маршрутизатора. Предусмотрен доступ с различными правами (два пользователя: администратор и гость). Помимо этого администратор может ограничить доступ к определенным папкам на подключенном устройстве или создать собственные директории. Как показали предварительные тесты на загрузку и скачивание файлов по сети, скорость передачи в обоих направлениях для подключенного накопителя не превышала 13 Мбайт/с.

Кроме собственно функции ReadySHARE, в этой модели предусмотрена ее дополнительная реализация — ReadySHARE Cloud, которая аналогична той, что используется в некоторых сетевых накопителях этой компании. Она позволяет разместить файлы накопителя USB в Интернете по зашифрованному каналу. Реализована данная функция путем создания шифрованного VPN-канала к маршрутизатору из любой точки мира через сервис компании NETGEAR. Специально для обеспечения этой функциональной возможности компания выкупила в январе 2010 года фирму Leaf Networks, основным направлением которой являлась разработка удаленных шифрованных каналов. Для того чтобы начать работать с данной функцией, пользователю необходимо установить специальную программу, которая затем создаст на компьютере виртуальный сетевой адаптер Leaf Networks virtual network adapter (выделяются адреса сети 5.x.x.x/8), через который будет осуществляться передача данных. Как указано на коробке с устройством, функция ReadySHARE Cloud доступна пользователям в бесплатном варианте до 1 января 2013 года.

Помимо доступа к файлам на USB-носителе извне, маршутизатор предоставляет возможность подключить принтер, сканер или МФУ и работать с этим устройством со всех компьютеров в локальной сети. Данная функция в модели NETGEAR N600 Gigabit Router называется ReadySHARE Printer. Отметим, что в этом маршрутизаторе поддерживается возможность работы через USB-хаб, то есть к одному порту можно подключить два и более USB-устройств, хотя данная функция не всегда срабатывает.

В модели NETGEAR N600 Gigabit Router, по сравнению с предыдущими аналогичными устройствами, реализована новая функциональная возможность Live Parental Controls. В отличие от других аналогичных разработок, где все действия по настройке родительского контроля сайтов происходят на маршуртизаторе, данная функция позволяет поручить это дело профессионалам известного за рубежом сервиса OpenDNS (http://www.opendns.com/). Пользователь может бесплатно зарегистрироваться на сайте (это необходимо для пользования сервисом) и установить настройки доступа в Интернет с помощью специального приложения, которое можно скачать с сайта NETGEAR (www.netgear.com/lpc).



Рисунок

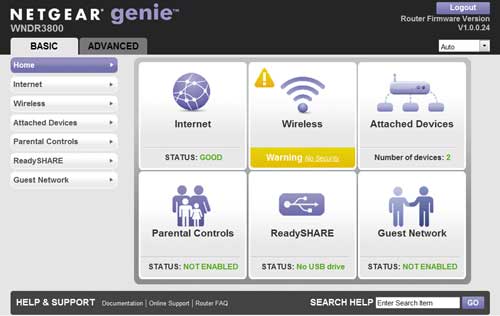

Интерфейс управления

Все новые модели сетевых устройств для домашнего пользования компании NETGEAR имеют модернизированный внутренний интерфейс управления Genie. Нельзя не отметить, что компания всегда стремится угодить конечному пользователю, облегчая его работу с устройствами. Новая версия интегрированного программного обеспечения удобна и проста в применении. Интуитивно понятный интерфейс управления, где всем функциям и параметрам отведены свои места, безусловно, порадует пользователей. При тестировании была установлена последняя версия микропрограммы маршрутизатора — 1.0.0.24 и последняя версия языкового интерфейса — 1.0.0.84. Отметим, что возможность подгружать языковой интерфейс отдельно позволит в будущем быстро и оперативно исправлять ошибки перевода.

Для доступа к интерфейсу управления при первом включении устройства необходимо подключить компьютер к одному из LAN-портов маршрутизатора, а затем в адресной строке браузера вбить адрес: http://routerlogin.net. Также по умолчанию в NETGEAR N600 Gigabit Router сконфигурирована защищенная беспроводная сеть, информация о которой размещена на наклейке, находящейся на целлофановой упаковке маршрутизатора.

Тестирование беспроводного и проводного сегментов сети

Тестирование маршрутизатора проходило в три этапа. На первом этапе оценивалась производительность собственно маршрутизатора при передаче данных между сегментами WAN и LAN, на втором — между локальными сегментами LAN и WLAN (с ноутбуком и ПК), а на последнем этапе — между проводными локальными клиентами (LAN и LAN).

Тестирование производительности выполнялось с помощью специального программного обеспечения NetIQ Chariot версии 6.7. Для тестирования был оборудован стенд, состоявший из двух ПК и ноутбука. Один из компьютеров был оборудован беспроводным адаптером D-Link DWA-547, поддерживающим протокол 802.11n (формула 3x3:2, то есть максимальная скорость передачи данных составляет 300 Мбит/c). На ноутбуке Lenovo IdeaPad Y570 были установлены проводной адаптер Broadcom BCM57781 и беспроводной адаптер Broadcom BCM4313 (формула 2x2:1). В ноутбуке ASUS P53E был установлен беспроводной адаптер Intel Centrino Wireless-N 1030 (формула 2x2:1) и проводной адаптер Atheros AR8151 Gigabit Ethernet. Все компьютеры были оснащены 64-битной версией операционной системы Windows 7 Ultimate SP1.

Тест 1. Скорость маршрутизации WAN—LAN (проводной сегмент)

Первоначально измерялась пропускная способность маршрутизатора при передаче данных между сегментами WAN и LAN, для чего к WAN-порту маршрутизатора подключался ПК, имитирующий внешнюю сеть, а к LAN-порту — компьютер, имитирующий внутреннюю сеть.

С помощью программного пакета NetIQ Chariot 6.7 измерялся трафик по протоколу TCP между компьютерами, подключенными к маршрутизатору, для чего в течение 5 мин запускались скрипты, эмулирующие передачу и получение файлов соответственно. Инициирование на передачу данных происходило из внутренней LAN-сети к компьютеру, который находился за WAN-портом. Передача данных от LAN- к WAN-сегменту эмулировалась с применением скрипта Filesndl.scr (передача файлов), а в обратном направлении — с помощью скрипта Filercvl.scr (получение файлов). При тестировании в устройстве активировался встроенный брандмауэр, а все алгоритмы по приоритезации трафика на основе QOS были отключены.

Тест 2. Скорость маршрутизации WLAN—LAN (беспроводной сегмент)

На следующем этапе оценивалась скорость маршрутизации при передаче данных между внутренними интерфейсами маршрутизатора — беспроводным и проводным. Для этого к порту LAN подключался ПК, а затем между ним и еще одним ПК с беспроводным адаптером происходила передача данных по протоколу 802.11n. В другом случае к встроенной в маршрутизатор точке доступа по беспроводному протоколу 802.11n подключался ноутбук. Измерение скорости маршрутизации в обоих случаях производилось так же, как в предыдущем тесте. Таким образом, тестирование было проведено как с типичным ноутбуком по протоколу 802.11n, так и со специализированным беспроводным PCI-адаптером, который обеспечивает максимальную скорость при беспроводном соединении.

Тест 3. Скорость маршрутизации LAN—LAN (проводной сегмент)

В этом тесте измерялась скорость передачи данных между двумя локальными клиентами маршрутизатора, подключенными к его LAN-портам. Для этого два компьютера с гигабитным сетевыми адаптерами были подключены к LAN-портам исследуемого маршрутизатора. Измерение скорости маршрутизации в обоих случаях выполнялось так же, как в предыдущем тесте.

Результаты тестирования

Результаты тестирования на скорость интерфейсов беспроводного маршрутизатора NETGEAR N600 Gigabit Router представлены в табл. 2.

Как видно из результатов тестирования, общая скорость маршрутизации между LAN- и WAN-сегментами в этой модели составляет более 330 Мбит/с. Скорость в первом тесте очень высокая для подобных устройств и фактически равна одной трети от максимально допустимой скорости по гигабитному сетевому интерфейсу. Безусловно, в большинстве российских локальных сетей такая скорость чрезмерна, поскольку во многих случаях абоненту отдается на маршрутизаторе в подъезде не гигабитный порт, а 100-мегабитный. Для пользователей, подключенных по высокоскоростным каналам к Интернету и ресурсам домовой сети, это означает, что сам по себе маршрутизатор не будет узким местом канала передачи данных. И это несмотря на то, что он обеспечивает полный анализ входящих пакетов (SPI-брандмауэр). В третьем тесте скорость маршрутизации между сегментами LAN и WAN была не очень высокой по сравнению с работой двух компьютеров через встроенный гигабитный коммутатор. В третьем тесте встроенный в маршрутизатор коммутатор RTL8366SR обеспечивает практически протокольную скорость передачи данных — около 1 Гбит/с. Соответственно используя эту модель для передачи данных по гигабитной сети, пользователь может быть уверен в высокой скорости данного процесса.

Во втором тесте нужно отметить относительно невысокую скорость передачи данных в случае подключения беспроводного клиента по протоколу 802.11n (ноутбука) и встроенной в маршрутизатор точки доступа. Это объясняется тем, что в ноутбуках редко можно увидеть реализацию протокола 802.11n с более чем двумя потоками. Поэтому даже чисто теоретически скорость передачи данных по формуле 2Rx/2Tx в этом случае будет вдвое ниже, чем в случае применения адаптера с формулой 2x2:2. Это предположение подтверждается тем, что во второй части данного теста при использовании беспроводного PCI-адаптера скорость передачи данных по протоколу 802.11n почти вдвое выше. Однако реальная скорость передачи данных для протокола 802.11n, конечно, гораздо меньше заявленной (300 Мбит/с), но всё же она более чем в четыре раза превышает показатели для протокола 802.11g, что является очень хорошим результатом для такого класса устройств. Во многих современных ноутбуках устанавливаются беспроводные адаптеры на чипах Atheros, Broadcom, RaLink и других известных брендов. Однако, несмотря на кажущуюся надежность этих устройств, в реальности большинство из них имеет формулу 2x2:1, что нивелирует весь эффект от применения высокоскоростного беспроводного маршрутизатора.

Выводы

В заключение отметим отличные скоростные показатели при работе как проводных, так и беспроводных клиентов. Высокая скорость передачи данных позволит пользователям использовать все современные технологии передачи данных: смотреть HD-видео, скачивать необходимую информацию по технологии «торрент» и играть в любимые онлайн-игры без задержек. Полноценная поддержка всех современных технологий, а также формула обоих беспроводных модулей 2x2:2 позволит обеспечить качественным Интернетом не только квартиру, но и небольшой коттедж. Дружественный, продуманный и удобный интерфейс управления дает возможность настроить данную модель всего за несколько простых шагов. Широкий набор функций для обеспечения безопасности и комфортной работы позволяет рекомендовать эту модель как начинающим, так и опытным пользователям.
