Материнская плата GIGABYTE Z77X-D3H

Сергей Пахомов

Одновременно с анонсом чипсета Intel Z77 Express компания GIGABYTE представила новую плату GIGABYTE Z77X-D3H на его основе, ориентированную на использование как новых 22-нм процессоров Ivy Bridge, так и 32-нм процессоров предыдущего поколения Sandy Bridge с разъемом LGA 1155.

Материнская плата GIGABYTE Z77X-D3H имеет формфактор ATX (30,5×24,4 см), в комплект поставки входят DVD-диск с драйверами и приложениями, четыре SATA-кабеля, заглушка на заднюю панель корпуса и мостик NVIDIA SLI. Как видите, комплектация этой платы довольно скромная, да и такая упаковка, как у нее, характерна скорее для бюджетных решений, нежели для high-end.

В то же время одного взгляда на эту плату достаточно, чтобы сказать, что она предназначена для знатоков и профессионалов. Здесь нет ничего лишнего, нет уже порядком надоевших маркетинговых «фишек» в виде бессмысленных радиаторов необычной формы и т.п. Итак, давайте познакомимся с этой платой поближе.

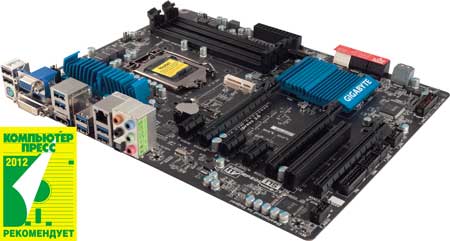

Материнская плата GIGABYTE Z77X-D3H

Для установки модулей памяти на плате GIGABYTE Z77X-D3H предусмотрены четыре DIMM-слота. Напомним, что процессоры Ivy Bridge и Sandy Bridge имеют двухканальный контроллер памяти и поддерживают по два модуля памяти на каждый канал, а следовательно, данная плата допускает установку до 32 Гбайт памяти DDR3 при использовании 8-гигабайтных модулей.

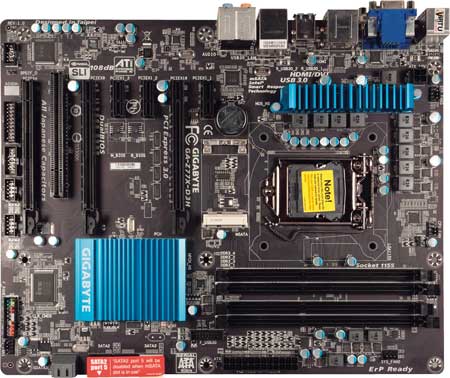

Материнская плата GIGABYTE Z77X-D3H

Согласно спецификации, в штатном режиме плата GIGABYTE Z77X-D3H поддерживает память DDR3-1600/1333/1066, но для поддержки памяти DDR3-1600 необходимо применять новые процессоры Ivy Bridge.

Для установки видеокарт на плате GIGABYTE Z77X-D3H реализованы два слота с формфактором PCI Express x16, причем все слоты совместимы со стандартом PCI Express 3.0.

Напомним, что процессоры Sandy Bridge не поддерживают шину PCI Express 3.0, а вот новые процессоры Ivy Bridge имеют встроенный контроллер PCI Express 3.0. Причем и у процессоров Sandy Bridge, и у процессоров Ivy Bridge есть контроллер PCI Express на 16 линий.

В плате GIGABYTE Z77X-D3H эти 16 линий сгруппированы в два порта PCI Express x16. Понятно, что если задействуются одновременно оба слота, то они функционируют на скорости x8, а если только один (первый) — то он работает на скорости x16.

Естественно, плата GIGABYTE Z77X-D3H поддерживает технологии NVIDIA SLI и AMD CrossFireX.

Поскольку чипсет Intel Z77 Express поддерживает встроенное в процессоры Sandy Bridge и Ivy Bridge графическое ядро, на плате GIGABYTE Z77X-D3H реализованы разъемы D-Sub, DVI-D и HDMI для подключения мониторов. Отметим, что разъемы DVI-D и HDMI поддерживают максимальное разрешение 1900×1200 пикселов.

На плате GIGABYTE Z77X-D3H реализована поддержка новой технологии Lucid Virtu MVP, что дает возможность использовать встроенное в процессор графическое ядро одновременно с дискретной видеокартой. Lucid Virtu MVP — это чисто программная технология, которая не требует применения специализированного чипа на плате. Если не вдаваться в подробности, то MVP включает алгоритмы оптимизации конвейера рендеринга графического процессора. Программное обеспечение комбинирует дискретный видеоадаптер и интегрированное в процессор графическое ядро, задача которого заключается в том, чтобы предугадывать, каким будет следующий кадр, в процессе подготовки текущего. На основе полученных данных дискретный GPU удаляет избыточные (то есть повторяющиеся) операции из конвейера рендеринга, тем самым избавляя себя от лишней нагрузки. Эта функция носит название HyperFormance и, как утверждают в Lucid, может не только на 30-70% увеличить быстродействие GPU в играх, но и обеспечить комфортный игровой процесс даже в том случае, если видеокарта не способна выдать приемлемое количество кадров в секунду. Естественно, поддерживаются не все игры, но их список постоянно пополняется.

Кроме описанных двух слотов с формфактором PCI Express x16, на плате GIGABYTE Z77X-D3H имеется еще один слот с формфактором PCI Express x16, который всегда работает на скорости x4 (фактически слот PCI Express x4), и еще три слота PCI Express x1. Все указанные слоты реализованы с использованием линий PCI Express 2.0, поддерживаемых чипсетом Intel Z77 Express (всего поддерживается восемь линий PCI Express 2.0). Отметим, что слот PCI Express x4 и три слота PCI Express x1 выполнены разделяемыми, то есть если применяется слот PCI Express x4, то слоты PCI Express x1 будут недоступны, и наоборот — в случае использования хотя бы одного слота PCI Express x1 будет недоступен слот PCI Express x4.

Также на плате имеется один традиционный слот PCI. Напомним, что чипсет Intel Z77 Express не поддерживает шину PCI и для ее реализации на плате GIGABYTE Z77X-D3H применяется контроллер iTE IT8892, который выполняет функцию моста PCI Express — PCI. Этот мостик задействует одну линию PCI Express 2.0 из числа поддерживаемых чипсетом.

Для подключения накопителей (SSD или HDD) или оптических приводов на плате GIGABYTE Z77X-D3H предусмотрены два порта SATA 6 Гбит/с и четыре порта SATA 3 Гбит/с, которые реализованы через интегрированный в чипсет Intel Z77 Express SATA-контроллер. Эти порты поддерживают создание RAID-массивов уровней 0, 1, 5 и 10.

Кроме того, на плате дополнительно интегрирован двухпортовый SATA-контроллер Marvell 88SE9172, посредством которого реализовано еще два порта SATA 6 Гбит/с. Эти порты поддерживают создание RAID-массивов уровней 0 и 1.

Отметим, что контроллер Marvell 88SE9172 задействует одну линию PCI Express 2.0 из числа поддерживаемых чипсетом.

Таким образом, всего плата GIGABYTE Z77X-D3H оснащена четырьмя портами SATA 3 Гбит/с и четырьмя портами SATA 6 Гбит/с.

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 2.0 и восемь портов USB 3.0. Шесть портов USB 2.0 и четыре порта USB 3.0 реализованы посредством чипсета (всего чипсет Intel Z77 Express поддерживает четыре порта USB 3.0 и десять портов USB 2.0), причем два порта USB 2.0 и два порта USB 3.0 выведены на заднюю панель платы, а оставшиеся порты можно вывести на тыльную сторону ПК, подключив соответствующие плашки к разъемам на плате.

Еще четыре порта USB 3.0 реализованы на базе четырехпортового USB 3.0-контроллера VIA VL800, причем все эти порты USB 3.0 выведены на заднюю панель платы.

Отметим, что контроллер VIA VL800 занимает одну линию PCI Express 2.0 из числа поддерживаемых чипсетом Intel Z77 Express.

Говоря о USB-портах, реализованных на плате GIGABYTE Z77X-D3H, нужно учитывать следующее обстоятельство. Два порта USB 2.0, выведенные на заднюю панель платы, — это, вообще-то, маловато, поскольку они сразу будут заняты мышью и клавиатурой. Естественно, при установке операционной системы возникнут проблемы. Конечно, операционная система может быть установлена и с флэшки, которая вставляется в порт USB 3.0 (флэшка может быть как USB 2.0, так и USB 3.0), — тогда никакие проблемы не появятся. Однако после установки операционной системы порты USB 3.0 будут неработоспособны, поскольку их драйверов в дистрибутиве операционной системы нет. Соответственно возникает вопрос, как дальше устанавливать все драйверы и приложения, если ни один порт USB 3.0 еще не работает, а свободных портов USB 2.0 нет? Конечно, можно использовать DVD-диск с драйверами, но по сегодняшним меркам это уже атавизм. Многие пользователи даже не устанавливают в компьютер оптический привод, так что в таких условиях при установке драйверов USB 3.0 придется проявить смекалку.

Аудиоподсистема этой материнской платы построена на базе 10-канального HD-кодека VIA Vinyl VT2021, а следовательно, на тыльной стороне материнской платы имеются пять аудиоразъемов типа mini-jack, а также оптический разъем и разъем SPDIF (выход).

На плате интегрирован гигабитный сетевой контроллер Atheros AR8151, который занимает одну линию PCI Express 2.0.

Если посчитать количество контроллеров, интегрированных на плате GIGABYTE Z77X-D3H, которые используют шину PCI Express 2.0, а также учесть наличие слота PCI Express x4, то получится, что из восьми линий, поддерживаемых чипсетом Intel Z77 Express, задействуются все восемь. Действительно, шина PCI Express 2.0 применяется контроллерами iTE IT8892, Atheros AR8151, Marvell 88SE9172 и VIA VL800.

Отметим, что на плате отсутствуют такие устаревшие разъемы, как IDE, разъем для подключения флопповода и LPT-порты. Имеется лишь разъем PS/2 для подключения мыши или клавиатуры, а также внутренний разъем для подключения COM-порта.

Поскольку чипсет Intel Z77 Express поддерживает технологию Intel Smart Response Technology (Intel SRT), на плате GIGABYTE Z77X-D3H реализована ее поддержка. Напомним, что смысл данной технологии заключается в том, что небольшой по объему (не более 64 Гбайт) SSD-накопитель используется в качестве кэша для емкого HDD-диска, в результате чего достигается увеличение производительности дисковой подсистемы.

Технология Smart Response Technology реализована в драйвере Intel RST 10.5 (и выше) и может применяться только в платах с чипсетами, которые поддерживают данную технологию, и лишь при условии, что в BIOS платы есть ее поддержка. Кроме того, необходимо использовать операционную систему Windows Vista или Windows 7 (16- и 32-битные версии).

На плате GIGABYTE Z77X-D3H для реализации SSD-кэширования по технологии Intel SRT имеется отдельный разъем mSATA. Он разделяется с одним из разъемов SATA 3 Гбит/с и предназначен для подключения SSD-накопителей с формфактором 1,8 дюйма.

Для подключения вентиляторов на плате GIGABYTE Z77X-D3H предусмотрены четыре четырехконтактных разъема. Помимо радиатора чипсета на плате GIGABYTE Z77X-D3H есть еще один радиатор, закрывающий часть MOSFET-транзисторов регулятора напряжения питания процессора.

Регулятор напряжения питания на плате GIGABYTE Z77X-D3H основан на цифровом 8-фазном контроллере IR3567 от компании International Rectifier. Отметим, что данный контроллер используется на всех платах GIGABYTE 7-й серии и является составной частью новой фирменной технологии 3D Power, хотя, конечно, технологией ее можно назвать лишь с натяжкой. Скорее это просто маркетинговый слоган, и не более того.

Кстати, аналогичное замечание можно сделать и по поводу 3D UEFI BIOS. Это не более чем маркетинговый ход, и пугаться данной технологии не стоит. Собственно, она совершенно не мешает, хотя толку от нее нет никакого. Стоит обратить внимание на то, что загрузка системы на базе платы происходит очень быстро, что достигается за счет практически мгновенной загрузки BIOS. С одной стороны, это хорошо и удобно, с другой — возникают проблемы с совместимостью. Мы не утверждаем, что они связаны именно с платой и оптимизацией загрузки BIOS, но факт в том, что, к примеру, с дискретным 8-портовым SATA-контроллером LSI MegaRAID SAS 9260CV-8i эта плата оказалась несовместимой, хотя с другими платами подобной проблемы не возникало.

Еще одно маркетинговое новшество, реализованное на плате GIGABYTE Z77X-D3H, — это технология Ultra Durable 4. Отметим, что она присутствует во всех платах GIGABYTE 7-й серии. Как следует из пресс­релиза, данная технология «надежно защищает изделия от таких неблагоприятных факторов, как влажность, электростатический разряд, внезапные перепады напряжения и высокие рабочие температуры. Системные платы GIGABYTE на базе технологии Ultra Durable 4 отличает целый ряд эксклюзивных функций, которые позволяют полностью исключить риск возникновения характерных для сборки и последующей эксплуатации проблем, что, несомненно, оценят компании — изготовители серийных ПК и рядовые пользователи, предпочитающие самостоятельно собирать свой компьютер».

Если серьезно, то под Ultra Durable 4 подразумевается следующее. Во­первых, удвоенная, по сравнению с системными платами традиционного дизайна, толщина медного слоя в цепях питания и заземления. Это позволяет эффективно отводить тепло от самых горячих областей (например, от зоны процессора), распределяя его по всей поверхности платы. Благодаря увеличенной толщине медного слоя вдвое уменьшено полное сопротивление (импеданс), что дает возможность еще больше понизить рабочую температуру.

В пресс­релизе компании говорится также, что «слои меди удвоенной толщины положительным образом влияют на качество сигнала и устраняют электропомехи, обеспечивая, таким образом, наилучшую стабильность системы, предоставляя новые возможности для поклонников оверклокинга». Однако нам это утверждение кажется если не абсурдным, то весьма спорным, поэтому мы и приводим его как цитату из пресс­релиза.

Следующая составляющая технологии Ultra Durable 4 — это печатные платы нового типа. Их основу составляет новый тип стекловолокна, у которого расстояние между волокнами сокращено, а узлы переплетения более плотные. Опять же сошлемся на пресс­релиз компании, в котором утверждается, что в результате использования нового типа оптоволокна «влаге гораздо труднее проникнуть во внутренние слои, чем на печатной плате традиционного дизайна. Предложенное решение обеспечивает более надежную защиту изделия от короткого замыкания и сбоев в работе, вызванных сыростью».

Еще одна составляющая технологии Ultra Durable 4 — это использование микрочипов с более высоким, по сравнению с традиционными компонентами, сопротивлением электростатического разряда (ESD). На платах GIGABYTE Ultra Durable 4 установлены микросхемы, величина ESD-сопротивления которых втрое больше, чем у традиционных микросхем. Как отмечается в пресс­релизе, это позволяет надежно защитить ключевые компоненты, системную плату и ПК в целом от возможных повреждений, вызванных статическим электричеством.

Также во всех платах GIGABYTE серии Ultra Durable 4 применяется высококачественная элементная база, которая способна выдерживать более высокие температуры даже в экстремальных условиях. Твердотельные конденсаторы, установленные на всех изделиях серии Ultra Durable 4, позволяют понизить рабочую температуру, в результате возрастает надежность компьютера, функционирующего в условиях повышенных температур. Полевые транзисторы Low RDS(on) с пониженным, по сравнению со стандартными транзисторами, сопротивлением канала также помогают значительно снизить рабочую температуру.

Ну и последняя составляющая технологии Ultra Durable 4 заключается в реализации защиты от перепадов напряжения или внезапного исчезновения питания. На всех платах GIGABYTE серии Ultra Durable 4 реализована запатентованная технология DualBIOS, которая обеспечивает оптимальную защиту BIOS. В случае отключения электропитания резервная микросхема способна автоматически восстановить работоспособность основной микросхемы BIOS. Также на системных платах серии Ultra Durable 4 установлены специальные микросхемы, которые надежно защищают изделие от любых перепадов напряжения.

При тестировании платы GIGABYTE Z77X-D3H нас прежде всего заинтересовала модная технология Lucid Virtu MVP. Понятно, что для ее активации необходимо использовать не только дискретную видеокарту, но и встроенное в процессор графическое ядро. А потому мы в первую очередь попытались установить на нашу систему ОС Windows 7 Ultimate 64-bit. В нашей тестовой системе мы применяли процессор Intel Core i7-2600K, SSD-накопитель Intel SSD 520 (240 Гбайт) и 4 Гбайт памяти CORSAIR DDR3-1333.

Однако всё оказалось совсем не так хорошо, как хотелось бы. До процесса установки видеодрайвера никаких проблем не возникает. Но как только на встроенное в процессор графическое ядро устанавливается видеодрайвер, система перестает загружаться. Точнее ее можно загрузить, но только в безопасном режиме (Safe Mode). Если, загрузившись в безопасном режиме, удалить видеодрайвер, то система опять станет работоспособной, но будет пользоваться стандартным VGA-драйвером.

Мы попытались решить проблему путем замены процессора, замены памяти и т.д., но ничего не помогало. Методом проб и ошибок и при активном участии службы технической поддержки российского представительства компании GIGABYTE мы нашли способ заставить работать встроенное в процессор графическое ядро на плате GIGABYTE Z77X-D3H. Рецепт следующий. Необходимо установить чистую операционную систему (лучше с SP1), а затем, не устанавливая драйверы, установить все апдейты на операционную систему Windows 7 Ultimate 64-bit. В результате будет установлен WDM-драйвер для встроенного в процессор Sandy Bridge графического ядра. Только после этого на встроенное графическое ядро можно установить драйвер от компании Intel. Но и тут есть загвоздка. Дело в том, что последняя (на момент тестирования) версия видеодрайвера, которую можно скачать на сайте Intel (версия 8.15.10.2622), категорически не подходит. А вот его предыдущая версия (8.15.10.2618), которую можно найти на прилагаемом к плате диске с драйверами, вполне годится.

Так что, в принципе, на плате всё работает, а кто «накосячил» — Intel или GIGABYTE — это еще нужно выяснять.

Итак, вернемся к тестированию технологии Lucid Virtu MVP. Попутно отметим, что утилиту Lucid Virtu MVP можно свободно скачать в Интернете, однако работать она будет лишь на тех платах, которые ее поддерживают. Ситуация здесь такая же, как и с технологией NVIDIA SLI, то есть в BIOS зашивается лицензионный ключ, без которого воспользоваться утилитой Lucid Virtu MVP не удастся.

Для тестирования данной технологии мы применяли дискретную видеокарту AMD Radeon HD 6850. В настройках утилиты Lucid Virtu MVP (рис. 1) имеется довольно большой список поддерживаемых игр, из которого для тестирования мы выбрали лишь несколько игр и тестов:



Рисунок

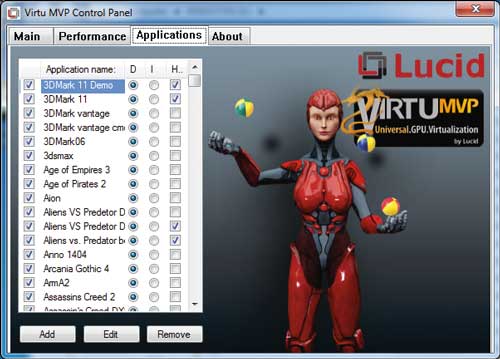

Рис. 1. Окно выбора игр в утилите Lucid Virtu MVP

  • 3DMark 11;
  • Aliens vs Predator Benchmark DX11 v1.03;
  • Call of Juares DX10 Benchmark v. 1.1.1.0;
  • S.T.A.L.K.E.R.: Call of Pripyat Benchmark 1.0;
  • Crysis Warhead v.1.11.690;
  • Left 4 Dead 2;
  • FarCry 2;
  • Unigine Heaven Benchmark 2.1;
  • DiRT-2;
  • Metro 2033.

Каждый игровой тест запускался при разрешении 1920×1080 (Full HD) в двух режимах настройки: максимальная производительность и максимальное качество. Исключение составляет лишь тест 3DMark 11, который запускался в пресетах Extreme, Performance и Entry.

Режим настройки на максимальную производительность достигался за счет отключения таких эффектов, как анизотропная фильтрация текстур и экранное сглаживание, а также установки низкой детализации изображения и т.д. То есть данный режим направлен на то, чтобы получить максимально возможный результат (максимальное значение FPS). В данном режиме настройки результат в большей степени зависит от производительности процессора и в меньшей — от производительности видеокарты.

Режим настройки на максимальное качество достигается за счет применения высокой детализации, различных эффектов, анизотропной фильтрации текстур и экранного сглаживания. В данном режиме настройки результат в большей степени зависит от производительности видеокарты и в меньшей — от производительности процессора.

Все тесты запускались по пять раз (после каждого прогона теста производилась перезагрузка компьютера), и по результатам всех прогонов теста рассчитывался среднеарифметический результат.

Тесты запускались как при активированной, так и при отключенной технологии Lucid Virtu MVP, а разница результатов позволила нам оценить ее эффективность.

Результаты тестирования технологии Lucid Virtu MVP на плате GIGABYTE Z77X-D3H с видеокартой AMD Radeon HD 6850 и процессором Intel Core i7-2600K представлены в табл. 1 и табл. 2 и на рис. 2 и 3.



Рисунок

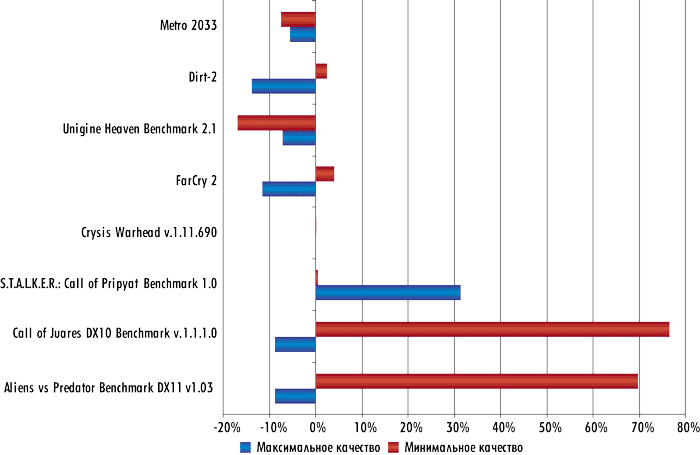

Рис. 2. Прирост результатов от использования технологии Lucid Virtu MVP
в режимах настройки на максимальное и минимальное качество

Рисунок

Рис. 3. Прирост результатов от использования
технологии Lucid Virtu MVP в тесте 3DMark 11

Как видно из результатов тестирования, эффект от использования технологии Lucid Virtu MVP весьма неоднозначен. В некоторых тестах в режиме настройки на максимальное качество использование технологии Lucid Virtu MVP приводит к ухудшению результатов, а в режиме настройки на минимальное качество — к улучшению. Кроме того, есть тесты, в которых применение технологии Lucid Virtu MVP вообще не дает никакого эффекта или даже приводит к ухудшению результатов во всех режимах.

Более того, как выяснилось, игра Left 4 Dead 2 вообще не запускается при использовании Lucid Virtu MVP.

Довольно интересен результат теста 3DMark 11. В режимах Extreme и Performance максимальный прирост производительности от применения технологии Lucid Virtu MVP составляет примерно 38%, а вот в режиме Entry никакого прироста вообще не наблюдается. Одним словом, технология еще явно не доведена до ума, хотя сама идея использования процессорной графики наряду с дискретной графикой довольно интересна.
