Материнская плата Gigabyte GA-B75M-D3H

Сергей Пахомов

Компания Gigabyte официально объявила о выпуске материнских плат серии B75 Series, ориентированных на сферу малого бизнеса. Новинки основаны на чипсете Intel B75 Express и поддерживают процессоры Intel Core второго (Sandy Bridge) и третьего (Ivy Bridge) поколений с разъемом LGA 1155. В настоящей статье мы рассмотрим одну из таких плат — Gigabyte GA-B75M-D3H.

Деление материнских плат на категории «для пользователей» и «для бизнеса» весьма условно, и тот факт, что плата относится к бизнес-серии, вовсе не означает, что ее нельзя использовать для создания домашнего ПК. Просто платы, относящиеся к бизнес-серии, как правило, дешевле, не имеют дополнительной функциональности (ограничиваются базовой функциональностью чипсета), а также массивных радиаторов и прочих маркетинговых «красивостей». То есть платы бизнес-серии содержат только то, что действительно нужно, без чего нельзя обойтись. Они не ориентированы на разгон процессора, а потому в них применяется простой модуль питания процессора с минимальным количеством фаз и каналов питания. Количество слотов PCI Express x16 минимально, поскольку такие платы, естественно, не предполагают объединения нескольких видеокарт.

Итак, давайте рассмотрим особенности платы бизнес-серии на примере модели Gigabyte GA-B75M-D3H.

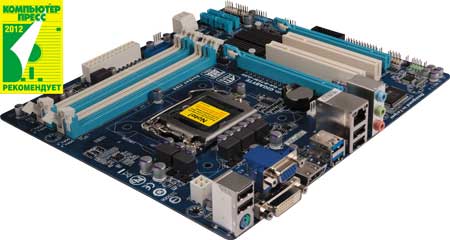

Материнская плата Gigabyte GA-B75M-D3H

Плата Gigabyte GA-B75M-D3H имеет формфактор Micro ATX (24,4×22,0 см) и основана на новом чипсете Intel B75 Express. Она поддерживает процессоры Intel Core второго (Sandy Bridge) и третьего (Ivy Bridge) поколений с разъемом LGA 1155.

Комплект поставки платы минимален и включает, кроме самой платы, лишь DVD-диск с драйверами и приложениями и инструкцию.

Для установки модулей памяти на плате Gigabyte GA-B75M-D3H предусмотрены четыре DIMM-слота, что позволяет организовать работу памяти в двухканальном режиме (при использовании двух или четырех модулей). Данная плата допускает установку до 32 Гбайт памяти DDR3 при использовании 8-гигабайтных модулей.

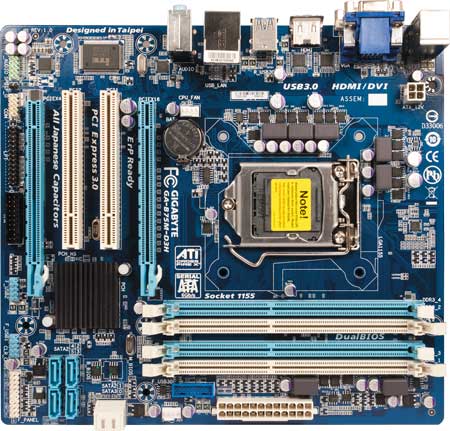

Материнская плата Gigabyte GA-B75M-D3H

Согласно спецификации, в штатном режиме плата Gigabyte GA-B75M-D3H поддерживает память DDR3-1600/1333/1066 (для поддержки памяти DDR3-1600 необходимо использовать процессоры Ivy Bridge). А вот разгон памяти на данной плате не предусмотрен, поэтому в BIOS платы нет возможности выбрать частоту памяти 2400, 2200, 2133, 2000 или 1866 МГц.

Для установки дискретной видеокарты на плате Gigabyte GA-B75M-D3H имеется один слот PCI Express x16, который реализован с использованием 16 линий PCI Express, поддерживаемых процессорами Sandy Bridge и Ivy Bridge, и всегда функционирует на скорости х16. В случае применения процессора Sandy Bridge этот слот будет совместим со спецификацией PCI Express 2.0, а при использовании процессора Ivy Bridge — со спецификацией PCI Express 3.0

Кроме упомянутого слота PCI Express x16, на плате Gigabyte GA-B75M-D3H есть еще один слот с формфактором PCI Express x16, который работает на скорости x4 и реализован с применением четырех линий PCI Express 2.0, поддерживаемых чипсетом Intel B75 Express (всего чипсет Intel B75 Express поддерживает восемь линий PCI Express 2.0).

Также на плате Gigabyte GA-B75M-D3H имеются два устаревших слота PCI (32 бит), которые реализованы через шину PCI, поддерживаемую чипсетом Intel B75 Express.

Для подключения накопителей (SSD или HDD) или оптических приводов на плате Gigabyte GA-B75M-D3H предусмотрены один порт SATA 6 Гбит/с и пять портов SATA 3 Гбит/с, которые реализованы через интегрированный в чипсет Intel B75 Express SATA-контроллер (чипсет Intel B75 Express поддерживает только один порт SATA 6 Гбит/с и пять портов SATA 3 Гбит/с). Эти порты поддерживают создание RAID-массивов уровней 0, 1, 5 и 10.

Для подключения всевозможных периферийных устройств на плате имеются восемь портов USB 2.0 и четыре порта USB 3.0. Все эти порты реализованы посредством чипсета (всего чипсет Intel B75 Express поддерживает четыре порта USB 3.0 и восемь портов USB 2.0), причем четыре порта USB 2.0 и два порта USB 3.0 выведены на заднюю панель платы, а оставшиеся порты можно вывести на тыльную сторону ПК, подключив соответствующие плашки к разъемам на плате.

Аудиоподсистема этой материнской платы построена на базе 8-канального HD-кодека Realtek ALC887. Соответственно на тыльной стороне материнской платы имеются три аудиоразъема типа mini-jack.

На плате Gigabyte GA-B75M-D3H интегрирован гигабитный сетевой контроллер Realtek 8111F, подключенный к шине PCI Express 2.0.

Как видите, на плате нет ни одного дополнительного контроллера и все ее функциональные возможности не выходят за рамки функциональных возможностей чипсета.

Поскольку чипсет Intel B75 Express поддерживает встроенное в процессоры Sandy Bridge и Ivy Bridge графическое ядро, на плате Gigabyte GA-B75M-D3H реализованы разъемы D-Sub, DVI-D и HDMI для подключения мониторов.

Также на плате реализованы такие новые технологии, как Intel Smart Connect Technology, Intel Rapid Start Technology и Intel Small Business Advantage. Технология Intel Smart Connect Technology позволяет оставаться подключенным к Интернету и получать почту и прочий контент, даже когда компьютер находится в состоянии «сна». Технология Intel Rapid Start Technology помогает компьютерам очень быстро выходить из состояния «сна», быстро перегружаться и загружаться. Технология Intel Small Business Advantage (SBA) представляет собой программно-аппаратный комплекс, позволяющий малым предприятиям автоматизировать рутинные задачи, которые, как правило, возложены на ИТ-администраторов, в частности дефрагментацию, создание архивных копий, техническое обслуживание и прочие работы. С технической точки зрения Intel SBA представляет собой урезанную версию технологии Intel vPro, предназначенной для обслуживания парка оборудования более крупных компаний. В отличие от vPro, Intel SBA не требует длительной настройки и конфигурирования и может быть запущена уже через пару часов после подключения оборудования.

Пожалуй, из популярных ныне технологий данная плата не поддерживает только Intel Smart Response Technology и Lucid Virtu MVP. Что касается отсутствия поддержки первой технологии, то это особенность чипсета Intel B75 Express, а вот отсутствие поддержки технологии Lucid Virtu MVP — это уже инициатива Gigabyte. Причем такое решение абсолютно правильно, поскольку технология Lucid Virtu MVP настолько бессмысленна, что лучше ею вообще не пользоваться.

Для подключения вентиляторов на плате Gigabyte GA-B75M-D3H предусмотрены два четырехконтактных разъема.

Регулятор напряжения питания процессора на плате Gigabyte GA-B75M-D3H очень простой. Он основан на базе пятифазного (3+2) PWM-контроллера Intersil ISL95836 и содержит пять каналов питания. Отметим, что никаких радиаторов на MOSFET-транзисторах в данной плате нет.

Естественно, на плате Gigabyte GA-B75M-D3H используется UEFI BIOS с красивым и к тому же очень удобным графическим интерфейсом. Однако он практически не позволяет производить разгон процессора даже в том случае, если речь идет о процессоре с разблокированным коэффициентом умножения. Кроме того, нет возможности настраивать режим Turbo Boost по каждому ядру процессора. В частности, при использовании процессора Intel Core i7-3770K, для которого базовая частота составляет 3,5 ГГц, а максимальная частота в режиме Turbo Boost — 3,9 ГГц, UEFI BIOS платы Gigabyte GA-B75M-D3H позволяет задать максимальный коэффициент умножения лишь 37. Понятно, что ни о каком разгоне процессора речь в данном случае не идет.

В заключение нашего обзора мы решили провести тестирование платы Gigabyte GA-B75M-D3H и посмотреть, можно ли использовать ее для разгона процессора. Стенд для тестирования имел следующую конфигурацию:

  • процессор — Intel Core i7-3770K;
  • память — DDR3-1333 (Kingston HyperX KHX 14900D3T1K3x2);
  • объем памяти — 4 Гбайт (два модуля по 2 Гбайт);
  • режим работы памяти — DDR3-1333, двухканальный;
  • видеокарта — интегрированная в процессор;
  • загрузочный накопитель — Intel SSD 520 (240 Гбайт);
  • операционная система — Microsoft Windows 7 Ultimate (64-bit).

Тестирование проводилось с помощью нашего традиционного скрипта ComputerPress Benchmark Script v.10.0, о котором мы уже неоднократно писали.

Результаты тестирования платы Gigabyte GA-B75M-D3H с процессором Intel Core i7-3770K в скрипте ComputerPress Benchmark Script v.10.0 представлены в таблице. Для полноты картины мы добавили в нее аналогичные результаты для плат MSI Z77A-GD55 и ASUS P8Z77-VRPO, основанных на чипсете Intel Z77 Express. Как видите, результаты для платы Gigabyte GA-B75M-D3H вполне соответствуют результатам тестирования других плат на чипсетах Intel 7-й серии.

***

Плата Gigabyte GA-B75M-D3H вполне соответствует своему позиционированию. То есть она станет очень хорошей основой для офисных ПК. Более того, ее можно использовать и для универсальных домашних ПК. На базе этой платы можно строить мультимедийные ПК, позволяющие не только просматривать, но и создавать мультимедийный контент. Причем возможность настройки скорости вращения вентилятора кулера процессора позволяет делать малошумные производительные ПК. Поэтому если вам нужны не «навороты», а функциональное решение по разумной цене, то плата Gigabyte GA-B75M-D3H окажется оптимальным выбором.
