Беспроводной маршрутизатор Upvel UR­344AN4G

Дизайн и технические характеристики

Тестирование беспроводного и проводного сегментов сети

Тест 1. Скорость маршрутизации WAN—LAN (проводной сегмент)

Тест 2. Скорость маршрутизации WLAN—LAN (беспроводной сегмент)

Тест 3. Скорость маршрутизации LAN—LAN (проводной сегмент)

Результаты тестирования



Совсем недавно мы рассматривали на страницах нашего журнала один из беспроводных маршрутизаторов компании Upvel. В данной статье речь пойдет еще об одной новинке этой компании — беспроводном маршрутизаторе Upvel UR-344AN4G.

В отличие от других маршрутизаторов, он является неким гибридом, так как поддерживает подключение сразу по нескольким линиям связи, а именно: ADSL, Ethernet и 3G/4G. Напомним читателям, что компания Upvel — новичок на рынке сетевых устройств: она была основана в 2010 году. Главное направление деятельности компании Upvel — это производство доступного и недорогого сетевого оборудования для массового пользователя. Сегодня в ее ассортименте есть различные устройства, такие как проводные и беспроводные маршрутизаторы, коммутаторы, сплиттеры, адаптеры для работы по электрической сети и ADSL-маршрутизаторы. Этот список постепенно пополняется новыми моделями, поскольку компания в данный момент активно развивается и, вполне возможно, со временем займет лидирующие позиции на рынке доступных сетевых устройств класса SOHO. Нельзя не отметить важность российского рынка для Upvel, ведь сейчас именно в нашей стране проводится активная рекламная кампания подобной продукции.

Основная задача компании Upvel — сделать работу с сетевым оборудованием максимально удобной и развеять миф о том, что сетевое оборудование относится к технически сложным устройствам, в которых трудно разобраться.

Дизайн и технические характеристики

Upvel UR-344AN4G — наверное, самая интересная модель беспроводного маршрутизатора от данной компании. Основная ее особенность заключается в возможности подключения к различным линиям связи, а также в реализации перехода на резервный канал связи в случае отключения основного. В то же время, несмотря на широкие функциональные возможности, эта модель, как, впрочем, и большинство других решений Upvel, отличается простотой и невысокой ценой. В ней не используются последние наработки в области беспроводных технологий, поскольку она нацелена на выполнение другой задачи — обеспечивать надежную работу и обладать приемлемыми характеристиками. Отметим, что буква N в названии серии обозначает, что устройство поддерживает протокол IEEE 802.11n, 4G — возможность подключения к сетям GSM/CDMA, а литера A — наличие порта RJ-11 для подключения к телефонной линии.

Данная модель имеет типовой для беспроводных маршрутизаторов корпус глянцево­белого цвета со скругленными краями. Для вентиляции предусмотрены специальные прорези на боковых поверхностях и тыльной стороне. Логотип компании размещен в центре верхней крышки устройства, а на его лицевой панели располагаются светодиодные индикаторы активности модулей маршрутизатора. Всего на панели индикации размещено десять светодиодов (Power, DSL, Internet, четыре порта LAN, WLAN, WPS, USB), которые сообщают пользователю об активности беспроводных и проводных интерфейсов, а также в целом о состоянии маршрутизатора на текущий момент. На задней панели маршрутизатора расположены разъемы проводных интерфейсов, порт RJ-11 для телефонной линии, разъем питания, кнопка WPS, кнопка Wi-Fi, разъем USB, кнопка включения/выключения и несъемная антенна, которая имеет коэффициент усиления 2 dBi. На тыльной стороне устройства находится небольшая наклейка-памятка с важными характеристиками модели (логин/пароль администратора, серийный номер, MAC-адрес порта WAN и другая информация), а также кнопка сброса на заводские настойки (Reset). Там же размещаются два отверстия для крепления устройства к стене.



Upvel UR­344AN4G

Маршрутизатор Upvel UR-344AN4G

В комплектацию маршрутизатора входят сетевой кабель UTP (Cat 5), блок питания, диск mini-CD с программным обеспечением, ADSL-сплиттер, телефонный кабель и руководство пользователя. Размеры устройства составляют всего 115×175×30 мм, а вес 214 г.

Отметим, что полное название модели — ADSL2+ Ethernet 3G/LTE Wi-Fi роутер 150 Мбит/с с поддержкой IP-TV.

Красивый внешний вид может отвлечь от главного в таком устройстве — его «начинки», а ведь именно она в сочетании с программным обеспечением должна быть основным критерием при выборе беспроводного маршрутизатора. В данной модели используется формула беспроводной связи стандарта 802.11n — 1×1:1 для диапазона 2,4 ГГц. Провода, отходящие от антенны, распаяны на печатной плате в том месте, где расположен беспроводной модуль маршрутизатора (рис. 1). В модели Upvel UR-344AN4G установлены центральный 32-битный MIPS-процессор Ralink RT63365E, работающий на частоте 420 МГц, и беспроводной контроллер Ralink RT5390RL. В паре с центральным процессором установлен чип Ralink RT63087N, отвечающий за линию ADSL, который работает в качестве front-end. Поскольку процессор имеет невысокую тактовую частоту и создан по современным технологическим нормам, ему не требуется дополнительная система охлаждения. Память маршрутизатора объемом 16 Мбайт представлена SDRAM-чипом Etronteck EM63A165TS-6G, распаянным на печатной плате и работающим на частоте 166 МГц. Отметим, что, в отличие от других маршрутизаторов, в этой модели не применяется кожух, экранирующий беспроводной модуль. При активной работе центральный процессор заметно нагревается. Данный маршрутизатор не предполагает установку альтернативных прошивок ввиду того, что процессор Ralink RT63365E пока не поддерживается сторонними разработчиками.



Upvel UR­344AN4G

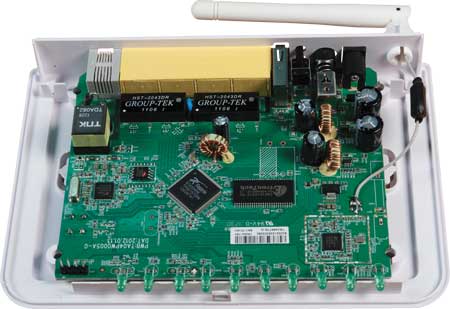

Рис. 1. Печатная плата

Маршрутизатор Upvel UR-344AN4G поддерживает все распространенные типы подключения к DSL-провайдерам, включая поддержку восьми PVC, UBR/CBR/VBR, инкапсуляцию согласно RFC2684, RFC2225, RFC2364 и RFC2516. Маршрутизатор имеет возможность автоматического определения VPI/VСI и метода мультиплексирования (VC-based, LLC-based), а также поддерживает несколько PPPoE-сессий на одном PVC. Максимальная скорость связи от провайдера — до 24 Мбит/с, к провайдеру — до 1 Мбит/с (и до 3,5 Мбит/с при поддержке провайдером Annex M). Маршрутизатор поддерживает стандарты ADSL: Annex A, I, J, L, M (ITU G.992.1 Annex A, ITU G.992.2, ITU G.992.3 Annex A, ITU G.992.5 Annex A, ADSL2+).

Данная модель, помимо возможности подключения к телефонной сети в качестве ADSL-модема, поддерживает также подключение к локальной сети провайдера. Поскольку у данной модели нет привычного WAN-порта, который применяется для подключения к сети провайдера, при установке этого режима в настройках маршрутизатора используется один из портов LAN — LAN1. Такая система подключения применяется и в других подобных моделях ADSL-маршрутизаторов. В настоящий момент маршрутизатор Upvel UR-344AN4G поддерживает следующие типы подключения, используемые провайдерами для доступа в Интернет через локальную сеть: Static IP, DHCP и PPPoE. В том числе поддерживается работа в режиме соединения Russia PPPoE, при котором осуществляется одновременный доступ как в локальную сеть провайдера, так и во внешнюю сеть Интернет. На официальном сайте компании отмечается, что будущие ревизии этой модели будут поддерживать также протоколы PPTP и L2TP. Для каждого из режимов существует несколько параметров, которые активируются при выборе подключения в списке. Встроенная система автоопределения настроек подключения в некоторых случаях может определить и установить необходимые настройки без участия пользователя. Ко всему прочему на диске, входящем в комплектацию устройства, имеется специальное программное обеспечение, которое позволяет выбрать настройки для популярных российских провайдеров, освобождая пользователя от ручной установки необходимых параметров.

Кроме того, стоит подчеркнуть наличие USB-порта, который позволяет подключать как 3G/4G-модемы, так и внешние накопители. Список поддерживаемых модемов пока невелик, но в ближайшем будущем с обновлением прошивки устройства он будет пополняться новыми моделями. Маршрутизатор поддерживает работу с модемом в режиме основного канала связи с Интернетом, а также позволяет использовать его как резервный, в случае обрыва связи по ADSL- или Ethernet-линии. Для модема пользователь может выбрать типовые настройки подключения либо задать собственные в специальном меню. Помимо модема, к маршрутизатору можно подключать USB-накопители, не требующие дополнительного питания. Доступ к подключенному накопителю осуществляется через два распространенных протокола — CIFS и FTP. Следует упомянуть, что если доступ по CIFS-протоколу работает «из коробки», то настроек FTP-сервера на тестируемой прошивке не существует. По заявлениям производителя, данный функционал будет доступен в следующей прошивке для этой модели. В процессе тестирования было выявлено, что средняя скорость передачи данных по USB составляет 5 Мбайт/с в каждую сторону независимо от используемого накопителя.

Встроенная в маршрутизатор точка доступа на базе чипа Ralink RT5390RL поддерживает современные спецификации технологий беспроводной передачи данных — IEEE 802.11b/g/n для диапазона 2,4 ГГц. Маршрутизатор имеет одну антенну, а максимальная скорость передачи данных для клиентов теоретически может достигать 150 Мбит/с. Отметим, что пользователь может выставить режим работы сети в зависимости от наличия устройств, поддерживающих устаревшие протоколы. По умолчанию в настройках маршрутизатора установлен комбинированный режим работы сети, когда встроенная точка доступа работает совместно с более устаревшими протоколами 802.11b/g и автоматическим выбором ширины канала — 20 или 40 МГц. Отметим, что в случае подключения беспроводных клиентов с адаптерами, работающих по старым протоколам, ширина канала будет автоматически выставлена в значение 20 МГц, что уменьшит скоростные показатели сети для более высокоскоростных клиентов. Для этого существует возможность просто отключить доступ к беспроводной точке для клиентов, работающих по старым протоколам. Маршрутизатор поддерживает работу беспроводной сети в нескольких режимах, а именно: AP — точка доступа, WDS, WDS+AP — и имеет массу дополнительных специфических настроек для каждого из них.

Встроенная точка доступа поддерживает все новейшие технологии шифрования данных для беспроводной сети — WPA/WPA2/WPA-PSK/WPA2-PSK, WEP (64 и 128 бит) и WPS, для которой есть специальная кнопка на боковой панели маршрутизатора. При этом шифрование беспроводной сети с помощью протокола WEP доступно только в том случае, если в настройках выставлен режим работы 802.11b/g. Это объясняется тем, что последние спецификации протокола 802.11n работают только с шифрованием WPA и его дальнейших модификаций, а WEP-шифрование признано ненадежным и отсутствует в последних спецификациях протокола 802.11n. Кроме того, беспроводную сеть можно оградить от доступа в локальную проводную сеть маршрутизатора, оставив только доступ в Интернет. Как указано на сайте производителя, данная модель поддерживает создание до четырех беспроводных сетей, отделенных друг от друга с возможностью скрытия SSID. Для внешней и внутренней сети, помимо защиты с помощью шифрования, используется встроенный брандмауэр, который позволяет фильтровать клиентов как проводной, так и беспроводной сети. Помимо технологий приоритезации трафиком беспроводной сети WMM, в этой модели также внедрена технология определения полосы пропускания для проводных клиентов на основе QoS. Поддерживается фильтрация по физическим адресам сетевых карт (MAC-адресам), и существует возможность вручную прописать сопоставление IP-адресов с MAC-адресами в обход DHCP-сервера, что упрощает контроль за несанкционированным доступом, если беспроводная точка работает без шифрования. Эта модель маршрутизатора поддерживает проброс IP-TV-трафика не только для проводных, но и для беспроводных клиентов.

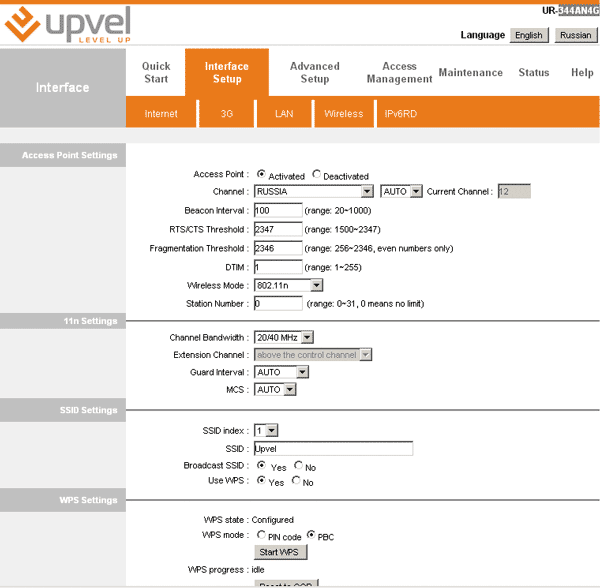

Все модели сетевых устройств для домашнего пользования компании Upvel имеют единый внутренний интерфейс управления (рис. 2). Он не меняется внешне, а лишь дополняется функциональными возможностями в зависимости от модели устройства. Нельзя не отметить, что интегрированное программное обеспечение удобно и просто в применении, так как ориентировано на самых неискушенных пользователей. Интуитивно понятный интерфейс панели управления, где всем функциям и параметрам отведены свои места, безусловно, порадует пользователей. При тестировании была установлена последняя и единственная на тот момент русскоязычная версия микропрограммы маршрутизатора — Upvel V1.



Рис. 2. Интерфейс управления

Для доступа к интерфейсу управления при первом включении устройства необходимо подключить компьютер к одному из LAN-портов (LAN2, LAN3 и LAN4) маршрутизатора, а затем в адресной строке браузера набрать адрес: http://192.168.10.1. По умолчанию в маршрутизаторе логин администратора такой же, как и пароль, — admin, которые лучше сменить при первом же удобном случае во избежание проникновения.

Для того чтобы протестировать данную модель маршрутизатора, мы применяли внешний беспроводной адаптер с интерфейсом PCI-Express x1 — TL-WDN4800 и беспроводной адаптер D-Link DWA-547 с интерфейсом PCI.

Тестирование беспроводного и проводного сегментов сети

Тестирование маршрутизатора проходило в три этапа. Увы, специализированного оборудования для тестирования ADSL-сетей в нашей тестовой лаборатории нет, потому для данной модели тестировался только режим работы через сеть Ethernet. Стоит отметить, что тестировать маршрутизатор в режиме подключения через сети 3G/4G бессмысленно, так как скорость в этом случае будет постоянно меняться в зависимости от загруженности местной базовой станции. На первом этапе оценивалась производительность собственно маршрутизатора при передаче данных между сегментами WAN и LAN, на втором — между локальными сегментами LAN и WLAN маршрутизатора, а на последнем этапе — между проводными локальными клиентами (LAN и LAN). В этот раз мы добавили тест для туннельного соединения PPPoE. Для этого был собран специальный стенд на базе процессора Intel Core i7 960, в который были установлены три гигабитных адаптера Intel: два внешних — PCI-Express x1 Intel 82574L и интегрированный в плату Intel DX58SO сетевой контроллер Intel 82567-LM2. На стенде было установлено несколько виртуальных машин, работающих под управлением гипервизора Vmware ESXi 5.0, которые имитировали различные сегменты сети, включая сервер PPPoE. Таким образом, мы сократили количество дополнительных компьютеров, необходимых для тестирования маршрутизатора в различных режимах. В качестве клиента беспроводной сети использовался отдельный компьютер с установленными беспроводными адаптерами TP-Link TL-WDN4800 (диапазоны 2,4 и 5 ГГц, формула 3×3:3) и D-Link DWA-547 (формула 3×3:2, диапазон 2,4 ГГц) и интегрированным сетевым адаптером Realtek RTL8401E. Тестирование производительности выполнялось посредством специального программного обеспечения NetIQ Chariot версии 6.7. С помощью этого ПО генерировался трафик от одного ПК к другому, при этом скорость измерялась в мегабитах в секунду (Мбит/с). И это несмотря на то, что в Интернете (в частности, один из работников Cisco приводит довольно весомые доводы) размещена информация о том, что скорость как проводных, так и беспроводных маршрутизаторов необходимо измерять в packets per second (pps). Это объясняется тем, что поскольку мы рассматриваем SOHO-решения, которые априори ближе к пользователю, чем высокопроизводительное сетевое оборудование, то читателю проще понять привычные значения Мбит/с, нежели pps. Более того, применение системы измерения pps без сравнения с каким­либо эталоном затруднительно, так как впоследствии эти данные трудно использовать для оценки реальной скорости передачи данных между сегментами маршрутизатора.

Тест 1. Скорость маршрутизации WAN—LAN (проводной сегмент)

Первоначально измерялась пропускная способность маршрутизатора при передаче данных между сегментами WAN и LAN без использования туннельных соединений. Для этого к WAN-порту маршрутизатора подключался виртуальный компьютер, имитирующий внешнюю сеть, а к LAN-порту — компьютер, имитирующий внутреннюю сеть. С помощью программного пакета NetIQ Chariot 6.7 измерялся трафик по протоколу TCP между этими компьютерами, подключенными к маршрутизатору, для чего в течение 5 мин запускались скрипты, эмулирующие передачу и получение файлов соответственно. Инициирование на передачу данных происходило из внутренней LAN-сети к компьютеру, который находился за WAN-портом. Передача данных от LAN- к WAN-сегменту эмулировалась с применением скрипта Filesndl.scr (передача файлов), а в обратном направлении — с помощью скрипта Filercvl.scr (получение файлов). При тестировании в устройстве активировался встроенный брандмауэр, а все алгоритмы по приоритезации трафика на основе QOS, кроме WMM (Wi-Fi Multimedia), который является частью беспроводного стандарта 802.11n, были отключены.

После этого между маршрутизатором и компьютером во внешней сети устанавливался виртуальный компьютер на базе CentOS 6. В нем был включен сервис сервера PPPoE, а маршрутизатор подключался к нему — при этом происходил обмен данными между локальным клиентом маршрутизатора и компьютером, имитирующим внешнюю сеть Интернет. После этого тест повторялся, но с добавлением еще одного компьютера, который имитировал сервер в локальной сети провайдера, то есть, по сути, в этом случае тестировался режим соединения Russia PPPoE. При этом одновременно происходил обмен данными между локальным клиентом маршрутизатора и двумя ПК — сервером в Интернете и сервером провайдера.

Сразу отметим один важный момент: провайдеры в основном используют аппаратные серверы для туннельных соединений, поэтому во многих случаях настройки туннельных подключений в значительной степени разнятся между собой. Мы не ставили перед собой задачу проверить совместимость беспроводного маршрутизатора при работе по туннельным протоколам передачи данных, а только попытались определить возможную скорость передачи данных в этом случае. В свойствах сервиса PPPoE на сервере был отключен режим шифрования MPPE.

Тест 2. Скорость маршрутизации WLAN—LAN (беспроводной сегмент)

На следующем этапе оценивалась скорость маршрутизации при передаче данных между внутренними интерфейсами маршрутизатора — беспроводным и проводным. Для этого к порту LAN подключался компьютер, а затем между ним и еще одним ПК с установленными беспроводными адаптерами TP-Link TL-WDN4800 и D-Link DWA-547 происходила передача данных по протоколу 802.11n. Измерение скорости маршрутизации производилось так же, как в предыдущем тесте. Подключение двух клиентов в диапазоне 2,4 ГГц снижало скорость передачи данных для каждого из них практически наполовину. Таким образом, клиенты обменивались данными с подключенным к LAN-порту компьютером, а обмена между самими беспроводными клиентами не происходило. Во всех случаях в настройках точки доступа на маршрутизаторе выставлялся режим 802.11n с шириной канала 20/40 МГц и включенной функцией WMM (Wi-fi Multimedia). Перед тестированием выбирался шестой канал связи, на котором в нашей комнате не было других точек доступа, а следовательно, эфир был достаточно чистый.

Тест 3. Скорость маршрутизации LAN—LAN (проводной сегмент)

В этом тесте измерялась скорость передачи данных между двумя локальными клиентами маршрутизатора. Два виртуальных компьютера с гигабитными сетевыми адаптерами были подключены к LAN-портам маршрутизатора. Затем между ними происходила передача данных, а измерение скорости маршрутизации в обоих случаях производилось так же, как в предыдущих тестах.

Результаты тестирования

Исходя из результатов тестирования (табл. 1), отметим, что этот маршрутизатор несколько удивил нас своими показателями. Так, несмотря на то, что он имеет только порты с максимальной скоростью 100 Мбит/с, в реальности скорость соединения очень высокая — близка к протокольной скорости для такого типа коммутаторов. Безусловно, подобной скорости хватит для работы в сетях большинства российских провайдеров. Для пользователей, подключенных по высокоскоростным каналам к Интернету и ресурсам домовой сети, это означает, что сам по себе маршрутизатор не станет узким местом при передаче данных.

Во втором тесте стоит отметить одинаковые показатели скорости передачи данных в случае подключения разных типов беспроводных клиентов (табл. 2).

Результаты третьего теста (табл. 3) свидетельствуют, что маршрутизатор полностью справляется с возложенной на него задачей по передаче трафика в условиях российских сетей. Одновременный обмен между его клиентом и двумя серверами — в Интернете и локальной сети провайдера — хотя и снижает скорость передачи данных, но не так сильно, как у некоторых других моделей. По скоростным показателям в туннельных соединениях данную модель можно рекомендовать к использованию в сетях большинства провайдеров с тарифными планами до 80 Мбит/с.

Особое внимание читателей следует обратить на то, что при работе обычного ноутбука с таким маршрутизатором скорость обмена данными будет гораздо ниже. Это объясняется тем, что в ноутбуках редко можно увидеть реализацию протокола 802.11n более чем с двумя потоками и большим количеством антенн. Поэтому даже чисто теоретически скорость передачи данных по формуле 2×2:1 в этом случае будет вдвое ниже, чем при применении адаптера с формулой 2×2:2. Это предположение подтверждается нашими предыдущими тестами, где использовались разные ноутбуки с различными беспроводными адаптерами. В то же время полученная в результате тестирования скорость в несколько раз превышает показатели для протокола 802.11g.

В заключение отметим, что, несмотря на невысокую стоимость этого продукта, его качество остается на высоте. Более того, по производительности модель Upvel UR-344AN4G может с успехом соперничать с более дорогими устройствами именитых производителей сетевого оборудования. Рекомендуемая розничная цена данной модели составляет 40 долл.
