Тестирование материнских плат под процессоры AMD Athlon 64

Алексей Шобанов

Введение

NVIDIA nForce3 150

VIA K8T800

Методика тестирования

Критерии оценки

Выбор редакции

Участники тестирования

   ABIT KV8-MAX3 v.1.0

   Albatron K8X800 ProII

   ASUS K8V Deluxe rev.1.12

   ECS PHOTON KV1 Deluxe v1.0

   Fujitsu-Siemens Computers D1607 G11

   Gigabyte K8NNXP rev.1.0

   Shuttle AN50R v.1.2

Результаты тестирования



В тестовой лаборатории «КомпьютерПресс» проведено тестирование семи материнских плат для процессора AMD Athlon 64 на предмет выяснения их производительности. В тестировании оценивались возможности системных плат следующих моделей: ABIT KV8-MAX3 v.1.0, Albatron K8X800 ProII, ASUS K8V Deluxe rev.1.12, ECS PHOTON KV1 Deluxe v1.0, Fujitsu-Siemens Computers D1607 G11, Gigabyte GA-K8NNXP rev.1.0, Shuttle AN50R v.1.2.

Введение

Очередное тестирование системных плат мы решили посвятить моделям, предназначенным для работы с процессорами линейки AMD Athlon 64, которые в последнее время по праву привлекают к себе повышенное внимание. Но каким бы хорошим ни был процессор, он не может работать сам по себе. Он, как драгоценный камень, требует не менее прекрасной «оправы», которая позволила бы в полной мере раскрыть его возможности и преимущества. И эта нелегкая, но почетная роль возложена на материнскую плату, само название которой говорит о ее главенствующем месте в общей архитектуре компьютерной системы. Во многом именно материнская плата определяет возможности создаваемой компьютерной системы. А, как известно, основой любой материнской платы, ее, если можно так выразиться, важнейшим классификационным признаком является набор микросхем системной логики, на котором она построена. В настоящее время практически все производители чипсетов предложили свои решения для работы с новыми процессорами Athlon 64 компании AMD: в их числе и NVIDIA, и VIA, и SiS, и даже подзабытая многими ALi. Но, несмотря на все это многообразие, сегодня на рынке наиболее широко представлены материнские платы, построенные на базе наборов микросхем системной логики лишь двух производителей: NVIDIA (NVIDIA nForce3 150) и VIA (VIA K8T800), причем Socket754-платы на чипсетах VIA являются самыми распространенными. Но прежде чем начать рассмотрение возможностей системных плат, поступивших на тестирование в нашу лабораторию, читателю будет полезно кратко ознакомиться с возможностями двух вышепомянутых наборов микросхем системной логики.

В начало В начало

NVIDIA nForce3 150

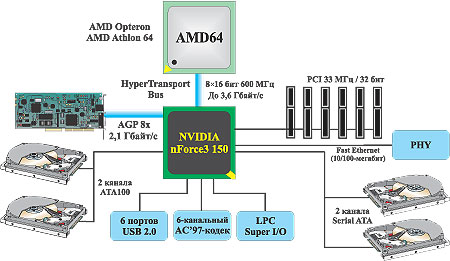

Рис. 1. Чипсет NVIDIA nForce3 150

Памятуя о том, насколько успешными были наборы микросхем системной логики, выпущенные компанией NVIDIA для работы с процессорами семейства AMD Athlon/Duron/Athlon XP (речь, естественно, идет о чипсетах nForce и nForce2), совсем не кажется удивительным тот факт, что именно NVIDIA стала партнером компании AMD по продвижению на рынок новых процессоров семейства AMD Athlon 64. Какими же реализованными в новом чипсете nForce3 150 инновациями решила на этот раз удивить всех компания NVIDIA? Здесь прежде всего обращает на себя внимание тот факт, что nForce3 150 — моночиповое решение. Таким образом, данный чипсет представляет собой одну-единственную микросхему, выполненную по 150-нанометровой технологии и имеющую 1309-пиновую BallBGA-упаковку. Северный и южный мосты этого чипсета выполнены здесь на одной микросхеме. Правда, в данном случае (для процессоров архитектуры AMD 64) северный мост выполняет куда более скромные функции, и по большому счету это всего лишь AGP-туннель, обеспечивающий работу графического порта (AGP), соответствующего требованиям спецификации AGP 3.0 и AGP 2.0, то есть способного поддерживать работу 0,8- и 1,5-вольтовых графических карт с интерфейсом 8x, 4x и 2x. Кроме того, необходимо отметить, что шина HyperTransport, связывающая чипсет с процессором, несколько «заужена» и в одном из направлений для передачи используется лишь 8 бит (против 16 бит в другом); при этом скорость передачи пакетов данных составляет 600 МГц. Для того чтобы более эффективно использовать потенциал канала HyperTransport, применена технология StreamThru, которая позволяет организовывать несколько виртуальных изохронных потоков для передачи данных от различных устройств, что увеличивает для них скорость обмена информацией за счет отсутствия прерываний. Что касается функций южного моста, то здесь их набор довольно стандартный, и более того — даже несколько более бедный, чем в случае использования микросхемы MCP-T в чипсетах nForce и nForce2:

• двухканальный ATA133 IDE-контроллер;

• USB-хост-контроллер (один USB 2.0 хост-контроллер (Enhanced Host Controller Interface (EHCI)) и два USB 1.1 хост-контроллера (Open Host Controller Interface (OHCI)), поддерживающий шесть портов USB 2.0;

• поддержка шести 32-битных 33-мегагерцевых слотов PCI 2.3;

• поддержка одного ACR-слота;

• интегрированный звуковой контроллер;

• 10/100-мегабитный Ethernet-контроллера (MAC-уровень).

В новой версии чипсета NVIDIA nForce3 250, помимо упомянутых возможностей, будет также реализована поддержка SATA-интерфейса с возможностью организации RAID-массива уровня 0, 1 или 0+1, причем в RAID-массив могут быть включены все подключенные IDE-устройства, как SerialATA, так и ParallelATA, а кроме того, будет интегрирован гигабитный Ethernet-контроллер (MAC).

В начало В начало

VIA K8T800

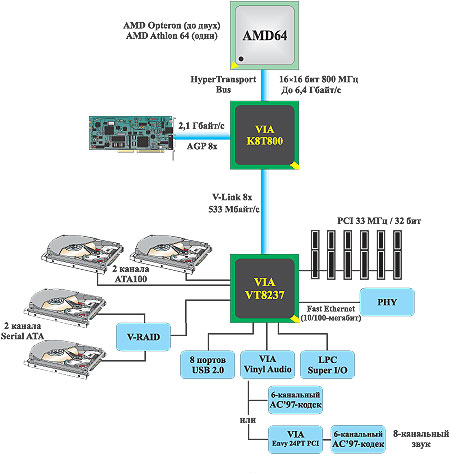

Рис. 2. Чипсет VIA K8T800

Набор микросхем системной логики VIA K8T800 включает два чипа: AGP-туннель, или, по старинке, микросхема северного моста K8T800, выполненная в 578-пиновой BallBGA-упаковке, и микросхема южного моста VT8237, выполненная в 539-пиновой BallBGA-упаковке.

Здесь необходимо сразу же отметить, что данное двухчиповое решение, как и всегда, не только обеспечивает ряд преимуществ, но и имеет свои недостатки. К недостаткам можно отнести необходимость создания внешнего канала передачи данных между микросхемами северного и южного мостов, который, естественно, обеспечивает меньшую пропускную способность и значительно большую латентность, нежели внутренний интерфейс. В данном случае чипы VIA K8T800 и VIA VT8237 связаны каналом V-Link, имеющим максимальную пропускную способность 533 Мбайт/с. В то же время такое решение позволяет использовать более гибкий подход к разработке и производству микросхем чипсета. Так, микросхемы системной логики южного и северного мостов могут выпускаться с использованием разных норм техпроцесса, а кроме того, при унификации интерфейса связи могут использоваться различные комбинации этих чипов. Именно такой подход и нашел свое воплощение в технологии V-MAP, реализованной компанией VIA для этого набора микросхем системной логики. А это означает, что, в принципе, место чипа VT8237 может с успехом занять и другой вариант южного моста, выполненный в соответствии с технологией V-MAP, к примеру более дешевый, но, естественно, менее функциональный VT8335. Но это теоретическая возможность, а в настоящее время традиционной является связка чипов VIA K8T800 и VIA VT8237. Рассмотрим возможности этого чипсета. Микросхема северного моста VIA K8T800 имеет контроллер графического порта, отвечающий требованиям спецификации AGP 3.0 и поддерживающий работу графических карт с интерфейсом AGP 8x/4x. Кроме того, данный чип поддерживает работу двух интерфейсов, обеспечивающих его взаимодействие с центральным процессором и южным мостом, — речь, конечно же, идет о шинах HyperTransport и V-Link соответственно. И если о возможностях шины V-Link уже было упомянуто выше, то о канале HyperTransport следует поговорить отдельно. Здесь прежде всего необходимо отметить тот факт, что чип VIA K8T800 поддерживает работу 16-битного двунаправленного канала HyperTransport с частотой передачи данных 800 МГц. При этом для повышения производительности была применена фирменная технология — VIA Hyper8, благодаря которой специалистам компании VIA удалось снизить шум и интерференцию сигнала для канала HyperTransport, что позволило полностью реализовать для чипсета VIA K8T800 возможности этой шины обмена, заложенные в спецификации процессоров семейства AMD Athlon 64.

Южный мост чипсета — VIA VT8237 — отвечает самым высоким требованиям, предъявляемым к современному южному мосту, предоставляя в распоряжение разработчиков системных плат весь необходимый набор интегрированных устройств, позволяющих реализовать внушительный перечень базовых функциональных возможностей. Так, данная микросхема имеет:

• интегрированный 100-мегабитный Ethernet-контроллер (MAC);

• двухканальный IDE-контроллер, поддерживающий работу IDE-устройств с интерфейсом ATA33/66/100/133 или ATAPI;

• SATA-контроллер, поддерживающий работу двух портов SATA 1.0 и интерфейс SATALite, что позволяет при использовании дополнительного контроллера с интерфейсом SATALite поддерживать работу еще двух портов SATA и при помощи технологии V-RAID организовывать их (только при подключении четырех дисков) в RAID-массив уровня 0+1;

• V-RAID-контроллер, позволяющий организовывать SATA-диски в RAID-массив уровня 0, 1 или 0+1 (последний режим возможен только при подключении четырех SATA-устройств);

• поддержка работы восьми портов USB 2.0;

• цифровой контроллер AC’97 с поддержкой технологии VinyI Audio;

• поддержка управления питанием по протоколу ACPI;

• поддержка интерфейса LPC (Low Pin Count);

• поддержка шести 32-битных 33-мегагерцевых слотов PCI 2.3.

В начало В начало

Методика тестирования

Для проведения тестирования нами была использована следующая конфигурация тестового стенда:

• процессор: AMD Athlon 64 3200+ (2 ГГц);

• память: 2х256 Мбайт PC 3500 Kingstone KHX3500 в режиме DDR400;

• видеокарта: ASUS Radeon 9800XT с видеодрайвером ATI СATALYST 3.9;

• жесткий диск: IBM IC35L080AVVA07-0 (80 Гбайт, 7200 об./мин).

Тестирование проводилось под управлением операционной системы Microsoft Windows XP Service Pack 1. Кроме того, устанавливались последние версии пакетов обновления драйверов для чипсетов, на базе которых были построены системные платы: для VIA K8T800 — VIA Service Pack 4.51v (VIAHyperion4in1 4.51v), а для NVIDIA nForce3 150 — набор драйверов версии 3.13. Для каждой испытуемой материнской платы использовалась последняя на момент проведения тестирования версия прошивки BIOS. При этом все установки базовой системы ввода-вывода, позволяющие осуществлять какой бы то ни было разгон системы, отключались. В ходе тестовых испытаний нами применялись как синтетические тесты, оценивающие производительность отдельных подсистем персонального компьютера, так и тестовые пакеты, оценивающие общую производительность системы при работе с офисными, мультимедийными, игровыми и профессиональными графическими приложениями.

Для детального анализа работы процессорной подсистемы и подсистемы памяти были использованы такие синтетические тесты, как: СPU BenchMark, MultiMedia CPU BenchMark и Memory BenchMark из пакета SiSoft Sandra 2004, CPU RightMark 2.0, Molecular Dynamics Benchmark и MemBench, входящие в тестовую утилиту ScienceMark 2.0, а также тестовая утилита Cache Burst 32. Такой подбор тестов позволяет всесторонне оценить работу исследуемых подсистем:

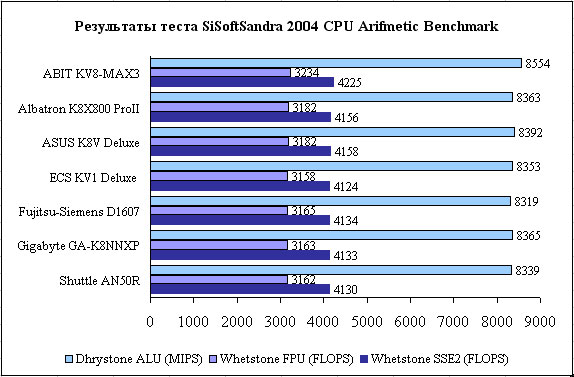

• арифметический тест процессора SiSoft Sandra 2004 CPU Arithmetic Benchmark позволяет оценить производительность выполнения арифметических вычислений и операций с плавающей запятой в сравнении с другими эталонными компьютерными системами;

• мультимедийный тест процессора SiSoft Sandra 2004 CPU Multi-Media Benchmark позволяет оценить производительность системы при работе с мультимедийными данными при использовании поддерживаемых процессором наборов SIMD-инструкций в сравнении с другими эталонными компьютерными системами;

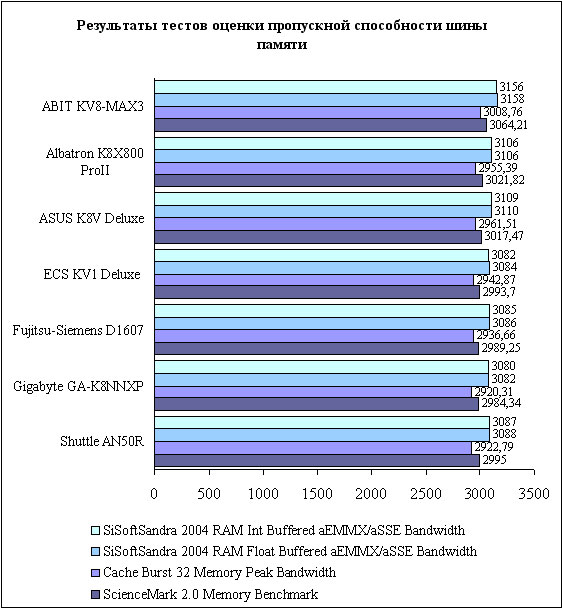

• тест пропускной способности памяти SiSoft Sandra 2004 Memory Bandwidth Benchmark позволяет определить пропускную способность подсистемы памяти (связка «процессор — чипсет — память») при выполнении целочисленных операций и операций с плавающей запятой в сравнении с другими эталонными компьютерными системами;

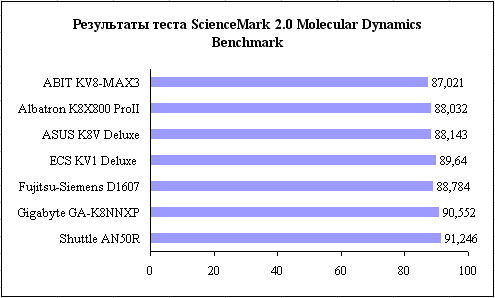

• ScienceMark 2.0 Molecular Dynamics Benchmark дает возможность оценить производительность системы при выполнении сложных вычислительных задач. Так, в ходе этого теста определяется время, необходимое для расчета термодинамической модели атома аргона;

• ScienceMark 2.0 MemBench и Cache Burst 32 позволяют определить максимальную пропускную способность шины памяти (как основной, так и кэш-памяти процессора), а также латентность (задержки) подсистемы памяти.

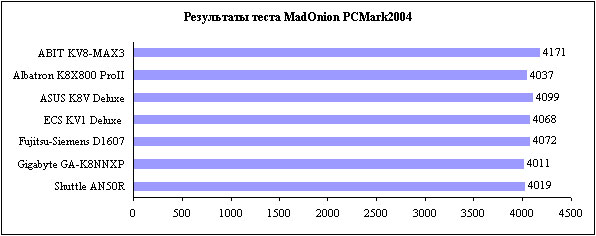

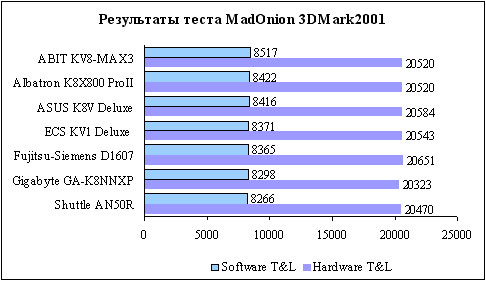

В качестве комплексного синтетического теста была использована утилита MadOnion PCMark2004, которая обеспечивает проверку возможностей практически всех подсистем компьютера и выводит в итоге обобщающий результат, позволяющий судить о производительности системы в целом.

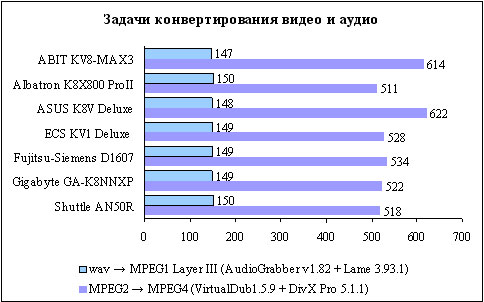

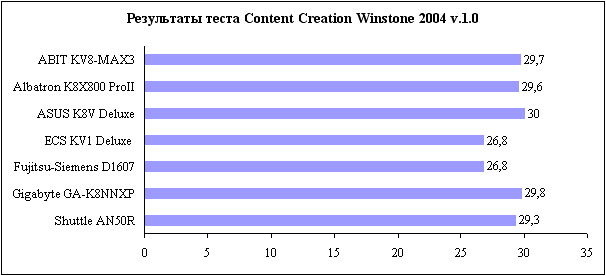

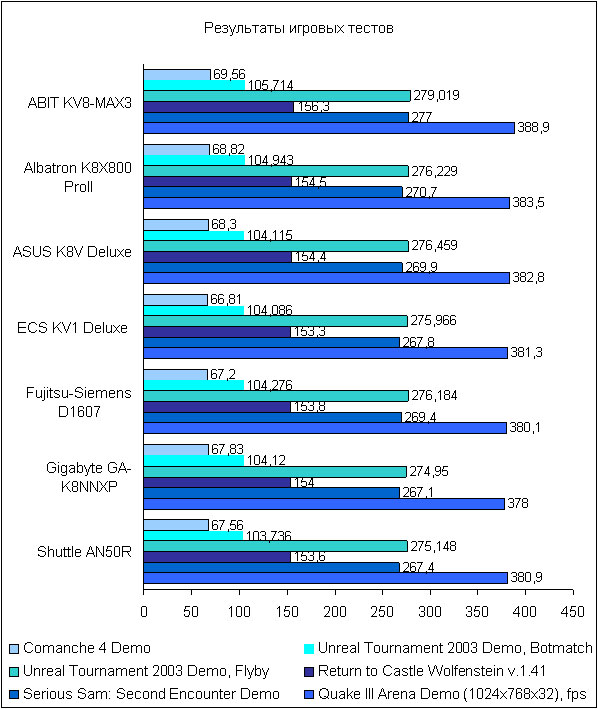

Производительность при работе с офисными приложениями и приложениями, используемыми для создания Интернет-контента, оценивалась по результатам тестов Office Productivity и Internet Content Creation из тестового пакета SySMark 2002, Content Creation Winstone 2003 v.1.0 и Business Winstone 2002 v.1.0.1, Content Creation Winstone 2004 v.1.0 и Business Winstone 2004 v.1.0. Необходимость использования столь большого набора подобных тестов связана со стремлением наиболее объективно оценить производительность компьютерных систем, построенных на основе изучаемых нами материнских плат. Поэтому мы попытались сбалансировать набор тестов, включив в программу тестирования и не очень любимый AMD пакет SySMark 2002, и популярный пакет VeriTest, в состав которого входят тесты Content Creation Winstone 2003 v.1.0 и Business Winstone 2002 v.1.0.1, и обновленную новую версию этого пакета, в который входят тесты Content Creation Winstone 2004 v.1.0 и Business Winstone 2004 v.1.0 (о новой версии пакета VeriTest можно прочесть в статье «Новый стандарт оценки производительности ПК» в № 1’2004). Работа с профессиональными графическими приложениями оценивалась с помощью тестовой утилиты SPECviewPerf v7.1.1, включающей ряд подтестов, эмулирующих загрузку компьютерной системы при работе с профессиональными MCAD (Mechanical Computer Aided Design) и DCC (Digital Content Creation) OpenGL-приложениями. Возможности персональных компьютеров, построенных на базе тестируемых моделей системных плат на 3D-игровых приложениях, оценивались при помощи тестовых пакетов MadOnion 3DMark 2001SE (build 330) и FutureMark 3DMark 2003 (build 340); при этом тест проводился как с использованием аппаратного рендеринга, так и при программном рендеринге. Кроме того, для оценки производительности системных плат в современных играх применялись тесты популярных игр, таких как: Comanche 4, Unreal Tournament 2003, Quake III Arena, Serious Sam: Second Encounter, Return to Castle Wolfenstein. Также в ходе тестирования оценивалось время архивирования эталонного файла (установочная директория дистрибутива теста MadOnion SYSmark 2002) архиватором WinRar 3.2 (с использованием настроек по умолчанию), время конвертирования эталонного wav-файла в mp3-файл (MPEG1 Layer III), для чего применялась утилита AudioGrabber v1.82 с кодеком Lame 3.93.1, а также эталонного MPEG2-файла в файл MPEG4 посредством утилиты VirtualDub1.5.10 и кодека DivX Pro 5.1.1.

В начало В начало

Критерии оценки

Для оценки возможностей материнских плат нами был выведен ряд интегральных показателей:

• интегральный показатель производительности — для оценки производительности тестируемых системных плат;

• интегральный показатель качества — для оценки как производительности, так и функциональных возможностей материнских плат;

• показатель «качество/цена».

Необходимость введения этих показателей вызвана стремлением сравнить платы не только по отдельным характеристикам и результатам тестов, но и в целом, то есть интегрально.

Для определения интегрального показателя производительности все тесты были разделены на ряд категорий в соответствии с родом задач, выполняемых в ходе той или иной тестовой утилиты. Каждой категории тестов был присвоен свой весовой коэффициент в соответствии со значимостью выполняемых задач; при этом внутри категории каждый тест также получил свой весовой коэффициент. Отметим, что эти весовые коэффициенты отражают нашу субъективную оценку значимости используемых тестов. При определении интегрального показателя производительности результаты, полученные в ходе выполнения синтетических тестов, не учитывались. Таким образом, интегральный показатель производительности был получен путем сложения нормированных значений результатов тестов, суммированных по категориям, с учетом весовых коэффициентов, приведенных в табл. 1.

Кроме того, нами был введен поправочный коэффициент, который должен был нивелировать влияние отклонений частоты FSB от номинального значения, определенного соответствующими спецификациями.

, где

— интегральный показатель производительности;

— нормированное значение i-го теста j-й категории;

— весовой коэффициент i-го теста j-й категории;

— весовой коэффициент j-й категории;

— поправочный коэффициент.

Интегральный показатель качества, помимо результатов, полученных нами в ходе тестирования, учитывает и функциональные возможности материнских плат, система оценки которых приведена в табл. 2.

Таким образом, значение интегрального показателя качества определяется как произведение нормированного значения интегрального показателя быстродействия (с учетом поправочного коэффициента) на нормированное значение коэффициента функциональности:

, где — нормированная оценка функциональности.

Показатель «качество/цена» определялся как отношение нормированных значений интегрального показателя качества и цены:

, где С — нормированная цена.

В начало В начало

Выбор редакции

По результатам тестирования были определены победители в трех номинациях:

1. «Производительность» — системная плата, показавшая лучший интегральный показатель производительности.

2. «Качество» — системная плата, обладающая лучшим интегральным показателем качества.

3. «Оптимальная покупка» — системная плата, имеющая лучшее соотношение «качество/цена».

Лучший интегральный показатель производительности по результатам проведенных нами тестовых испытаний имеет системная плата Gigabyte GA-K8NNXP rev.1.0.

Лучшим интегральным показателем качества, на наш взгляд, обладает системная плата ABIT KV8-MAX3 v.1.0.

Выбор редакции в номинации «Оптимальная покупка» получила материнская плата ASUS K8V Deluxe.

В начало В начало

Участники тестирования

ABIT KV8-MAX3 v.1.0

Процессорный разъем

• Socket 754

Подсистема памяти

• Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: 3 DIMM-слота (для PC3200 предусмотрено использование только 2 слотов).

• Максимальный объем: 2 Гбайт.

Чипсет

• VIA K8T800 (VIA K8T800 + VIA VT8237)

Слоты расширения

• графический слот: AGP 8x-слот (AGP 3.0);

• PCI-слоты: пять 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

• Возможности южного моста VIA VT8237:

- двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

- двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массив уровня 0 или 1.

• Дополнительные IDE-контроллеры:

- четырехканальный SerialATA-контроллер Silicon Image SiI3114A (поддерживает работу четырех устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив 0,1 или 0+1 уровня).

Количество поддерживаемых USB-портов

• 8 портов USB 2.0

Сеть

• Гигабитный PCI Ethernet-контроллер 3Com 3С940

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC658

Контроллер ввода-вывода

• Winbond W83697HF

Дополнительные интегрированные устройства

• IEEE 1394-контроллер TI TSB43AB23, поддерживающий работу трех портов IEEE 1394a;

Выходная панель

• PS/2 — 2 (мышь и клавиатура);

• звук — 5 (линейный вход, микрофон, разъем для подключения передних (левой и правой) колонок, разъем для подключения задних (левой и правой) колонок, а также разъем для подключения центральной колонки и сабвуфера);

• USB — 4;

• RJ-45 — 1;

• IEEE 1394 — 1;

• S/PDIF-вход — 1 (оптический);

• S/PDIF-выход — 1 (оптический).

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 4 (один занят вентилятором охлаждения микросхемы VIA K8T800).

• Индикаторы:

- LED1 (5VSB) — указывает на то, что на плату подано напряжение от источника питания;

- LED2 (VCC) — указывает на то, что питание системы включено.

• Дополнительные разъемы:

- два разъема для подключения 4 портов USB 2.0;

- разъем для подключения двух портов IEEE 1394a.

Возможности оверклокинга BIOS

• Частота FSB (CPU FSB Clock) — от 200 до 300 МГц с шагом 1 МГц.

• Напряжение процессорного ядра (CPU Core Voltage) — номинал + от 0 до +350 мВ.

• Напряжение питания DIMM-слотов (DDR Voltage) — от 2,5 до 3,2 В с шагом 0,05 В.

• Напряжение питания AGP-слота (AGP VDDR Voltage) — 1,5; 1,55; 1,6; 1,65 В.

• Напряжение питания шины HyperTransport (HyperTransport Voltage) — от 1,2 до 1,4 В.

Замечание: настройки BIOS предоставляют возможность установки рабочих параметров системы по умолчанию; в этом случае устанавливается несколько завышенное значение частоты FSB (для установки Default — частота FSB устанавливается равной 204 МГц, что соответствует реальной тактовой частоте процессора 2043,1 МГц).

Общие замечания

На материнской плате KV8-MAX3 v.1.0 реализован ряд фирменных технологий ABIT Engineered компании ABIT, таких как:

• ABIT мGuru — аппаратно-программный комплекс, построенный на основе возможностей фирменного процессора мGuru, позволяющий объединить функции управления рядом технологий ABIT Engineered через удобный, интуитивно понятный графический интерфейс. В число технологий, объединенных под эгидой мGuru, входят следующие:

- ABIT EQ — позволяет производить диагностику работы ПК посредством мониторинга основных рабочих параметров системы, таких как напряжение питания и температуры в контрольных точках и скорости вращения вентиляторов охлаждения.

- ABIT FanEQ — предоставляет инструмент интеллектуального управления скоростью вращения вентиляторов охлаждения исходя из заданного режима (Normal, Quiet или Cool).

- ABIT OC Guru — удобная утилита, позволяющая выполнять оверклокинг непосредственно в Windows-среде, избавляя от необходимости вносить изменения непосредственно в меню BIOS Setup.

- ABIT FlashMenu — утилита, позволяющая обновлять «прошивку» BIOS в Windows-среде.

- ABIT AudioEQ — интеллектуальная утилита конфигурации и настройки звука.

- ABIT BlackBox — помогает посредством службы технической поддержки ABIT разрешить проблемы, возникающие во время работы.

• ABIT SoftMenu — технология, предоставляющая широчайшие возможности для оверклокинга системы;

• ABIT OTES — фирменная система охлаждения (Outside Thermal Exhaust System), позволяющая создавать оптимальный температурный режим работы для наиболее «горячих» элементов блока VRM, что, по утверждению производителя, обеспечивает большую стабильность напряжения питания.

Кроме того, в комплекте с платой поставляется модуль безопасности SecureIDE. Этот модуль представляет собой аппаратный кодер/декодер, подключаемый к жесткому диску и способный осуществлять обработку (шифрование) записываемой/читаемой информации «на лету». Также стоит отметить наличие на плате двухразрядного 14-сегментного индикатора, позволяющего контролировать ход выполнения процедур POST. Реализация подобного средства диагностики тоже стала возможной благодаря использованию процессора мGuru.

При номинальном наличии поддержки технологии AMD Cool’n’Quiet в данном режиме плата работает крайне нестабильно (BIOS rel. 1.07).

Albatron K8X800 ProII

Процессорный разъем

• Socket 754

Подсистема памяти

• Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333), PC 2100 (DDR266) или PC1600 (DDR200).

• Количество DIMM-слотов: 3 DIMM-слота (для PC3200 предусмотрено использование только 2 слотов).

• Максимальный объем: 3 Гбайт (для PC3200 — 2 Гбайт).

Чипсет

• VIA K8T800 (VIA K8T800 + VIA VT8237).

Слоты расширения

• графический слот: AGP 8x-слот (AGP 3.0);

• PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

• Возможности южного моста VIA VT8237:

- двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

- двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массива уровня 0 или 1.

Количество поддерживаемых USB-портов

• 8 портов USB 2.0

Сеть

• Гигабитный PCI Ethernet-контроллер 3Com 3C940

Звук

• Восьмиканальный PCI звуковой контроллер VIA Envy24PT (VT1720) + звуковой AC’97-кодек VIA VT1616

Контроллер ввода-вывода

• Winbond W83697HF

Дополнительные интегрированные устройства

• IEEE 1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE 1394a.

• Контроллер голосового оповещения.

Выходная панель

• COM-порт — 1;

• LPT-порт — 1;

• PS/2 — 2 (мышь и клавиатура);

• звук — 6 (линейный вход, микрофон, разъем для подключения передних (левой и правой) колонок, разъем для подключения левой и правой surround-колонок (для звука 7.1), разъем для подключения задних (левой и правой) surround-колонок (для звука 7.1), а также разъем для подключения центральной колонки и сабвуфера);

• USB — 2;

• RJ-45 — 1.

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Индикатор питания — LED1.

• Дополнительные разъемы:

- разъем для подключения второго COM-порта (COM2);

- разъем для подключения игрового порта;

- три разъема для подключения 6 портов USB 2.0;

- два разъема для подключения двух портов IEEE 1394a.

Возможности оверклокинга BIOS

• Частота FSB (CPU Host Frequency) — от 200 до 300 МГц с шагом 1 МГц.

• Напряжение процессорного ядра (CPU Voltage) — от 0,8 до 1,9 В с шагом 0,025 В.

• Напряжение питания DIMM-слотов (DDR Voltage) — 2,6; 2,7; 2,8 и 2,9 В.

• Напряжение питания AGP-слота (AGP Voltage) — 1,5; 1,6; 1,7 и 1,8 В.

• Напряжение питания микросхемы северного моста (NB Voltage) — 2,5; 2,6; 2,7 и 2,8 В.

• Напряжение питания микросхемы южного моста (SB Voltage) — 2,5; 2,6; 2,7 и 2,8 В.

Общие замечания

На системной плате K8X800 ProII нашел свое воплощение ряд фирменных технологий компании Albatron, таких как: mirror BIOS, Watch Dog Timer и Voice Genie. Первая из них, технология mirror BIOS, позволяет восстанавливать работоспособность системы при повреждении BIOS, для чего на плате распаяна резервная микросхема ROM BIOS, с которой происходит восстановление поврежденного кода при соответствующем положении переключателя. Технология Watch Dog Timer позволяет автоматически восстанавливать установленные по умолчанию настройки BIOS в том случае, если система не может завершить POST-процедуры вследствие неудачных действий по разгону системы (оверклокингу). Последняя из вышеупомянутых технологий — Voice Genie  — позволяет не только информировать пользователя о проблемах, возникающих при прохождении процедур POST, но и выбирать язык этих голосовых сообщений (английский, китайский, японский или немецкий), устанавливая различные комбинации двух переключателей.

При наличии номинальной поддержки технологии AMD Cool’n’Quiet при переходе в данный режим система работает нестабильно (BIOS rev.1.06).

ASUS K8V Deluxe rev.1.12

Процессорный разъем

• Socket 754

Подсистема памяти

• Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: 3 DIMM-слота.

• Максимальный объем: 3 Гбайт.

Чипсет

• VIA K8T800 (VIA K8T800 + VIA VT8237)

Слоты расширения

• графический слот: AGP 8x-слот (AGP 3.0);

• ASUS Wi-Fi-слот для установки фирменного модуля беспроводной связи, соответствующего требованиям стандарта IEEE 802.11 b/g (поставляется опционально);

• PCI-слоты: пять 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

• Возможности южного моста VIA VT8237:

- двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

- двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массивы уровня 0 или 1.

• Дополнительные IDE-контроллеры:

- IDE RAID-контроллер Promise PDC20376 (поддерживает работу двух портов SATA1.0 и одного канала ParallelATA (до двух устройств ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0, 1 или 0+1).

Количество поддерживаемых USB-портов

• 8 портов USB 2.0

Сеть

• Гигабитный PCI Ethernet-контроллер 3Com 3C940

Звук

• Шестиканальный звуковой AC’97-кодек ADI AD1980

Контроллер ввода-вывода

• Winbond W83697HF

Дополнительные интегрированные устройства

• IEEE 1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE 1394a;

• контроллер голосового оповещения Winbond 83791SD, посредством которого реализуется фирменная технология голосового оповещения об ошибках прохождения POST-процедур  — ASUS POST Reporter.

Выходная панель

• COM-порт — 1;

• LPT-порт — 1;

• PS/2 — 2 (мышь и клавиатура);

• звук — 3 (линейный вход и выход, микрофон);

• USB — 4;

• RJ-45 — 1;

• IEEE 1394 — 1;

• S/PDIF-выход — 1 (коаксиальный).

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,5 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Индикатор питания — SB_PWR.

• Цветовое обозначение разъемов передней панели (F_PANEL).

• Дополнительные разъемы:

- разъем для подключения второго COM-порта (COM2);

- разъем для подключения игрового порта;

- два разъема для подключения 4 портов USB 2.0;

- разъем для подключения порта IEEE 1394a.

Возможности оверклокинга BIOS

• Частота FSB (CPU FSB Frequency) — от 200 до 300 МГц с шагом 1 МГц.

Отношение частоты шины памяти к частоте FSB (Memclock to CPU Ratio) — 1:1; 4:3; 3:2; 5:3; 2:1.

• Напряжение процессорного ядра (CPU Voltage Adjust) — номинал, +0,2 В.

• Напряжение питания DIMM-слотов (DDR Voltage) — 2,5; 2,7 и 2,8 В.

• Напряжение питания AGP-слота (AGP Voltage) — 1,5 и 1,7 В.

• Напряжение питания шины V-Link (V-Link Voltage) — 2,5 или 2,6 В.

Замечание: настройки BIOS предоставляют возможность выбора нескольких режимов работы системы, обеспечивая тем самым повышение производительности ПК. Для этого в меню BIOS Setup предусмотрен пункт Performance, позволяющий выбрать следующие режимы работы системы:

• Auto

• Standard

• Turbo

При выборе режима Turbo следует иметь в виду, что при этом автоматически выставляются более агрессивные тайминги памяти, в результате чего система может работать нестабильно, вплоть до невозможности загрузки операционной системы (как было в нашем случае).

Общие замечания

На материнской плате K8V Deluxe реализован ряд фирменных Ai (Artificial Intelligence) технологий компании ASUS:

• AINet;

• AIBIOS.

Технология AINet основана на возможностях интегрированного на плате сетевого контроллера 3Com 3C940 и позволяет с помощью утилиты VCT (Virtual Cable Tester) осуществлять диагностику сетевого соединения и выявлять возможные повреждения сетевого кабеля.

Технология AIBIOS включает три уже хорошо знакомые нам фирменные технологии компании ASUS — CrashFreeBIOS 2, Q-Fan и POST Reporter.

Кроме того, на данной системной плате реализованы такие фирменные технологии ASUS, как:

• EZ Flash, позволяющая изменять «прошивку» BIOS без загрузки ОС;

• Instant Music, дающая возможность проигрывать Audio CD без загрузки ОС;

• MyLogo2, предоставляяющая возможность устанавливать собственную графическую заставку, отображаемую при загрузке системы;

• C.P.R. (CPU Parameter Recall), позволяющая восстановить установки BIOS на значения по умолчанию после неудачно сделанных настроек (к примеру, в результате попытки оверклокинга) путем простого отключения и повторной загрузки системы.

Несмотря на наличие номинальной поддержки технологии AMD Cool’n’Quiet, реально данная технология не работает (BIOS версии 1004).

ECS PHOTON KV1 Deluxe v1.0

Процессорный разъем

• Socket 754

Подсистема памяти

• Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: 3 DIMM-слота.

• Максимальный объем: 2 Гбайт.

Чипсет

• VIA K8T800 (VIA K8T800 + VIA VT8237)

Слоты расширения

• графический слот: AGP 8x-слот (AGP 3.0).

• PCI-слоты: пять 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

• Возможности южного моста VIA VT8237:

- двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

- двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массивы уровня 0 и 1.

• Дополнительные IDE-контроллеры:

- IDE RAID-контроллер с интерфейсом SATALite — VIA VT6420 (поддерживает работу двух портов SATA1.0 и одного канала ParallelATA (до двух устройств ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0 или 1).

Количество поддерживаемых USB-портов

• 8 портов USB 2.0

Сеть

• Гигабитный PCI Ethernet-контроллер Marvell 88E8001 и 10/100-мегабитный Ethernet-контроллер (MAC), интрегрированный в микросхеме южного моста VIA VT8237+ Realtek RTL8201BL (PHY).

Звук

• Шестиканальный звуковой AC’97-кодек C-Media CMI9739A

Контроллер ввода-вывода

• ITE IT8705F

Дополнительные интегрированные устройства

• IEEE 1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE 1394a

Выходная панель

• COM-порт — 1;

• LPT-порт — 1;

• PS/2 — 2 (мышь и клавиатура);

• звук — 3 (линейный вход и выход, микрофон);

• USB — 4;

• RJ-45 — 2;

• S/PDIF-выход — 2 (коаксиальный и оптический).

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,5 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Индикаторы:

- индикатор питания;

- Anti-Burn LED — предупреждает о наличии питания на DIMM-слотах, предотвращая монтаж и демонтаж модулей памяти при включенном питании (технология Anti-Burn Guardian);

- два индикатора режима работы AGP-слота — AGP 4x и AGP 8x (технология AGP A.I. (Artificial intelligence));

- пять индикаторов контроля работоспособности PCI-слотов (по одному на каждый слот) — технология Dr. LED.

• Цветовое обозначение разъемов передней панели (F_PANEL).

• Цветовая подсветка вентилятора охлаждения северного моста.

• Дополнительные разъемы:

- разъем для подключения второго COM-порта (COM2);

- два разъема для подключения 4 портов USB 2.0;

- два разъема для подключения двух портов IEEE 1394a.

Возможности оверклокинга BIOS

• Частота FSB (CPU Clock) — от 200 до 302 МГц с шагом 1 МГц.

• Напряжение питания DIMM-слотов (DIMM Voltage Adjust) —2,55 до 2,7 В с шагом 0,05 В.

Общие замечания

На материнской плате ECS KV1 Deluxe реализован целый ряд фирменных технологий, которые можно разделить на четыре категории:

• PHOTON POWER

• PHOTON LINK

• PHOTON GUARDIAN

• PHOTON GENIUS

Наибольший интерес для пользователей, на наш взгляд, представляют следующие технологии:

• Easy Match — цветное обозначение контактов front panel для удобной сборки.

• My Picture — позволяет изменять графическую заставку, выводимую на экран при загрузке системы.

• 999 DIMM — предусматривает использование золотых контактов DIMM-слотов, что гарантирует более высокое качество согласования и синхронизации при работе с модулями памяти.

• PCI Extreme — предусматривает для установки звуковых карт и плат, предназначенных для работы с видео, специальный PCI-слот (желтый), обеспечивающий улучшенное качество сигнала (что стало возможным благодаря использованию высококачественного конденсатора).

• Q-Boot — дает пользователю возможность выбирать при старте системы загрузочное устройство по нажатию клавиши F11.

• Top-Hat Flash — оригинальная технология восстановления поврежденного кода BIOS с помощью входящей с комплект резервной микросхемы ROM BIOS, которая при помощи специальной плашки может быть установлена сверху на распаянную на плате микросхему, хранящую «прошивку» BIOS.

• Anti-Burn LED, AGP A.I. и Dr. LED (описаны выше).

Материнская плата ECS KV1 Deluxe полностью поддерживает технологию AMD Cool’n’Quiet.

Fujitsu-Siemens Computers D1607 G11

Процессорный разъем

• Socket 754

Подсистема памяти

• Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: 2 DIMM-слота.

• Максимальный объем: 2 Гбайт.

Чипсет

• VIA K8T800 (VIA K8T800 + VIA VT8237)

Слоты расширения

• графический слот: AGP 8x-слот (AGP 3.0);

• PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слота;

• CNR-слот: один слот типа А (Type A).

Дисковая подсистема

• Возможности южного моста VIA VT8237:

- двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

- двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массивы уровня 0 или 1.

Количество поддерживаемых USB-портов

• 8 портов USB 2.0

Сеть

• 10/100-мегабитный PCI Ethernet-контроллер ADMtek AN938B

Звук

• Шестиканальный звуковой AC’97-кодек Sigmatel STAC 9758

Контроллер ввода-вывода

• SMSC LPC478357

Дополнительные интегрированные устройства

• IEEE 1394-контроллер Agere FW 322, поддерживающий работу двух портов IEEE 1394a

Выходная панель

• COM-порт — 1;

• LPT-порт — 1;

• PS/2 — 2 (мышь и клавиатура);

• звук — 3 (линейный вход и выход, микрофон);

• USB — 4;

• RJ-45 — 1;

• IEEE 1394 — 1;

• S/PDIF-выход — 1 (коаксиальный).

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 2.

• Дополнительные разъемы:

- два разъема для подключения 4 портов USB 2.0;

- разъем для подключения порта IEEE 1394a.

Возможности оверклокинга BIOS

• Отсутствуют

Общие замечания

Эта системная плата поддерживает целый ряд фирменных технологий кампании Fujitsu-Siemens Computers, наиболее значимыми из которых, на наш взгляд, являются:

• Silent Fan — интеллектуальное управление скоростью вращения вентиляторов охлаждения в зависимости от температуры, осуществляемое посредством специального контроллера Silent Fan Controller;

• System Guard — обеспечивает возможность управления контроллером Silent Fan Controller посредством утилиты, работающей в Windows-среде;

• Recovery BIOS — технология, позволяющая осуществлять безопасное обновление кода BIOS в Windows-среде;

• Memorybird SystemLock — технология защиты от неавторизованного доступа в систему с помощью USB-ключа.

С более подробным описанием этих технологий можно ознакомиться в статье «Системные платы Fujitsu-Siemens Computers», см. КП № 8’2003.

Особо хочется подчеркнуть, что системная плата Fujitsu-Siemens Computers D1607 G11 полностью поддерживает технологию Cool’n’Quiet компании AMD, что вкупе с фирменной технологией Silent Fan обеспечивает довольно эффективную схему бесшумной работы ПК.

Gigabyte K8NNXP rev.1.0

Процессорный разъем

• Socket 754

Подсистема памяти

• Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: 3 DIMM-слота.

• Максимальный объем: 3 Гбайт.

Чипсет

• NVIDIA nForce3 150

Слоты расширения

• графический слот: AGP Pro-слот (AGP 3.0);

• PCI-слоты: 5 32-битных слотов PCI 2.3.

Дисковая подсистема

• Возможности NVIDIA nForce3 150:

- двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

- двухканальный IDE RAID-контроллер GigaRAID IT8212F (поддерживает работу до четырех IDE-устройств с интерфейсом ParallelATA (ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0, 1, 0+ 1 или JBOD);

- двухканальный SerialATA-контроллер Silicon Image SiI3512A (поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150) позволяя организовывать их в RAID-массив 0 или 1 уровня).

Количество поддерживаемых USB-портов

• 6 портов USB 2.0

Сеть

• Гигабитный Ethernet-контроллер Realtek RTL8110S и интегрированный 10/100-мегабитный контроллер чипсета (MAC) + Realtek RTL8201BL (PHY)

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC658

Контроллер ввода-вывода

• ITE IT8712F

Дополнительные интегрированные устройства

• Связка TI TSB43AA2 + TI TSB81BA3, поддерживающая работу трех портов IEEE 1394b (пропускная способность до 800 Мбайт/с)

Выходная панель

• COM-порт — 2;

• LPT-порт — 1;

• PS/2 — 2 (мышь и клавиатура);

• звук — 3 (линейный вход и выход, микрофон);

• USB — 2;

• RJ-45 — 2.

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 4 (один из них неуправляемый — используется для подключения вентилятора охлаждения микросхемы чипсета).

• Индикаторы:

- индикатор питания PWR_LED;

- индикатор наличия напряжения на DIMM-слотах RAM_LED.

• Цветовое обозначение разъемов передней панели (F_PANEL).

• Дополнительные разъемы:

- разъем для подключения игрового порта;

- два разъема для подключения 4 портов USB 2.0;

- два разъема для подключения трех портов IEEE 1394a.

Возможности оверклокинга BIOS

• частота FSB (CPU OverClock in MHz) — от 200 до 300 МГц с шагом 1 МГц;

• частота AGP (AGP OverClock in MHz) — от 66 до 100 МГц с шагом 1 МГц;

• напряжение процессорного ядра (CPU Voltage Control) — от 0,8 до 1,7 В с шагом 0,025 В;

• напряжение питания DIMM-слотов (DDR Voltage Control) — Normal, +0,1, +0,2 и +0,3 В;

• напряжение питания AGP-слота (VDDQ Voltage Control) — Normal, +0,1, +0,2 и +0,3 В;

• напряжение питания шины HyperTransport (VCC12_HT Voltage Control) — Normal, +0,1, +0,2 и +0,3 В.

Замечание: при активизации пункта Top Performance происходит автоматическое изменение настроек работы системы для обеспечения более высокой производительности; при этом частота FSB увеличивается (в нашем случае со 199,5 до 208 МГц).

Общие замечания

Материнская плата Gigabyte K8NNXP поддерживает ряд фирменных технологий кампании Gigabyte Tecnology:

• Xpress Installation — утилита, позволяющая предельно упростить установку необходимых для работы платы драйверов;

• Xpress Recovery — технология резервного копирования и восстановления, предоставляющая удобные и эффективные методы созданного образа системы и последующего ее восстановления;

• DualBIOS;

• Q-Flash — технология, позволяющая обновлять «прошивку» без загрузки ОС;

• K8DSP — cистема питания Dual Power System.

Данная системная плата не поддерживает технологию Cool’n’Quiet.

Shuttle AN50R v.1.2

Процессорный разъем

• Socket 754

Подсистема памяти

• Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333), PC 2100 (DDR266) или PC1600 (DDR200).

• Количество DIMM-слотов: 3 DIMM-слота.

• Максимальный объем: 3 Гбайт.

Чипсет

• NVIDIA nForce3 150

Слоты расширения

• графический слот: AGP Pro слот (AGP 3.0);

• PCI-слоты: 5 32-битных слотов PCI 2.3.

Дисковая подсистема

• Возможности NVIDIA nForce3 150:

- двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер Silicon Image SiI3112A (поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив 0 или 1 уровня).

Количество поддерживаемых USB-портов

• 6 портов USB 2.0

Сеть

• Гигабитный Ethernet-контроллер Intel 82540EM

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC650

Контроллер ввода-вывода

• ITE IT8712F

Дополнительные интегрированные устройства

• IEEE 1394-контроллер VIA VT6306, поддерживающий работу трех портов IEEE 1394a

Выходная панель

• COM-порт — 1;

• LPT-порт — 1;

• PS/2 — 2 (мышь и клавиатура);

• звук — 3 (линейный вход и выход, микрофон);

• USB — 4;

• RJ-45 — 1;

• IEEE 1394 — 1;

• S/PDIF-выход — 1 (оптический).

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Индикаторы:

- индикатор питания 5VSB_LED;

- индикатор наличия напряжения на DIMM-слотах DIMM_LED;

- индикатор активности HDD — HDD_LED.

• Цветовое обозначение разъемов передней панели (F_PANEL)

• Дополнительные разъемы:

- разъем для подключения инфракрасного модуля;

- разъем для подключения 2 портов USB 2.0;

- два разъема для подключения портов IEEE 1394a.

Возможности оверклокинга BIOS (AwardBIOS)

• Частота FSB (CPU OverClock in MHz) — от 200 до 280 МГц с шагом 1 МГц.

• Частота AGP (AGP OverClock in MHz) — от 66 до 100 МГц с шагом 1 МГц.

• Напряжение процессорного ядра (CPU Voltage Select) — от 0,8 до 1,7 В с шагом 0,025 В.

• Напряжение питания DIMM-слотов (RAM Voltage Select) — Normal, 2,7; 2,8 и 2,9 В.

• Напряжение питания AGP-слота (AGP Voltage Select) — Normal, 1,6; 1,7 и 1,8 В.

• Напряжение питания микросхем чипсета (Chipset Voltage Select) — Normal, 1,7; 1,8 и 1,9 В.

• Напряжение питания шины HyperTransport (LDT Voltage Select) — Normal, 1,3; 1,4 и 1,5 В.

Общие замечания

Активизация технологии AMD Cool’n’Quiet, приводит к нестабильности в работе (BIOS версии an50s00y).

В начало В начало

Результаты тестирования

Прежде чем перейти непосредственно к рассмотрению результатов, показанных материнскими платами в ходе проведенных испытаний, необходимо сделать ряд замечаний, касающихся настроек BIOS, использовавшихся в ходе нашего тестирования. Первое, на что нам еще раз хочется обратить внимание: настройки BIOS, позволяющие увеличить производительность плат за счет того или иного вида разгона рабочих характеристик компьютерных подсистем, нами не использовались; все рабочие частоты и напряжения устанавливались по умолчанию. Кроме того, для установок временных параметров контроллера памяти (тайминги памяти) также были приняты значения по умолчанию, определяемые автоматически на основе данных микросхемы SPD (Serial Presence Detect) модулей памяти. Это было сделано для того, чтобы оценить производительность системных плат в наиболее типичном режиме работы. Ведь очень немногие пользователи занимаются тем, что испытывают резервы своей системы, проводя эксперименты с настройками BIOS. Большинство предпочитает призрачному выигрышу в производительности гарантированно стабильную работу системы. Работа ПК именно в таком режиме и была смоделирована нами при тестировании материнских плат. Но в результате не все системные платы смогли одинаково выполнить установки временных параметров для контроллера памяти по данным SPD. Так, модели ASUS K8V Deluxe и Albatron K8X800 ProII установили тайминги памяти равные 2,5-3-3-6, в то время как все остальные материнские платы работали с таймингами 2-3-3-8. Это не могло не внести коррективы в полученные нами результаты, потребовав учета данного факта при анализе производительности тестируемых системных плат.

Теперь самое время перейти к рассмотрению результатов нашего тестирования (табл. 3).

По итогам тестов, имитирующих работу пользователя с мультимедийными и графическими приложениями при создании контента (VeriTest Content Creation Winstone 2004 v.1.0 (рис. 3), VeriTest Content Creation Winstone 2003 v.1.0 (рис. 4) и Internet Content Creation SysMark 2002 (рис. 5)), лидером стала системная плата ASUS K8V Deluxe, показавшая лучшие результы в ходе тестов VeriTest Content Creation Winstone 2003 v.1.0 и VeriTest Content Creation Winstone 2004 v.1.0, в тесте же Internet Content Creation SysMark 2002 эта материнская плата разделила первое место с моделью Gigabyte GA-K8NNXP.



Рис. 3. Результаты теста VeriTest Content Creation Winstone 2004 v.1.0

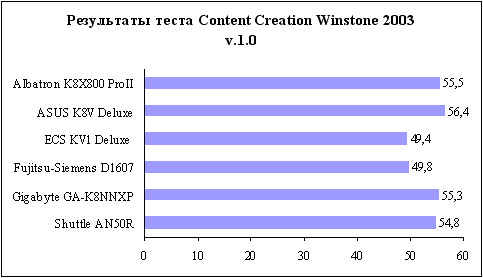

Рис. 4. Результаты теста VeriTest Content Creation Winstone 2003 v.1.0

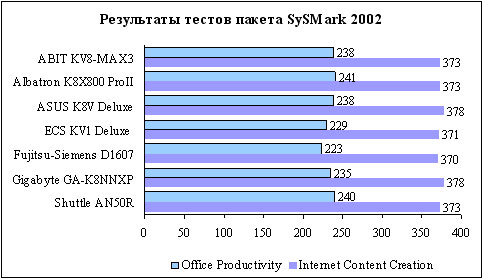

Рис. 5. Результаты тестов Internet Content Creation SysMark 2002 и SySMark 2002 Office Productivity

Рассматривая эту группу тестов, необходимо также отметить, что мы не смогли получить результаты в тесте VeriTest Content Creation Winstone 2003 v.1.0 для материнской платы ABIT KV8-MAX3, поскольку эта модель не имеет LPT-порта (напомним, что наличие этого порта необходимо для установки драйвера, используемого при работе приложения NewTek LightWave 3D). Данная проблема была решена лишь в новом Content Creation Winstone 2004 v.1.0. Это и стало основной причиной, по которой нам пришлось отказаться от учета результатов теста VeriTest Content Creation Winstone 2003 v.1.0 при определении итоговых интегральных показателей.

В тестах, позволяющих оценить производительность системы при работе пользователя с офисными приложениями (VeriTest Business Winstone 2004 v.1.0 (рис. 6), VeriTest Business Winstone 2002 v.1.0.1 (рис. 7) и SySMark 2002 Office Productivity (см. рис. 5)), также блистали системные платы ASUS K8V Deluxe и Gigabyte GA-K8NNXP, показавшие лучшие результаты в тестах VeriTest Business Winstone 2004 v.1.0 и VeriTest Business Winstone 2002 v.1.0.1 соответственно, но на этот раз к ним присоединилась модель Albatron K8X800 ProII, опередившая всех по итогам теста SysMark 2002 Office Productivity.

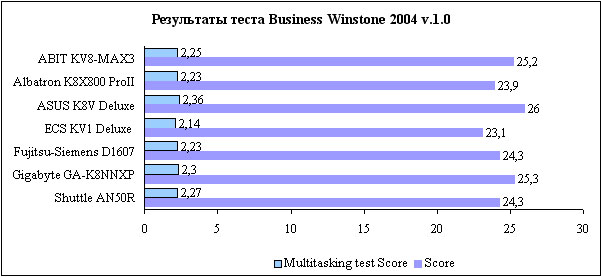

Рис. 6. Результаты теста VeriTest Business Winstone 2004 v.1.0

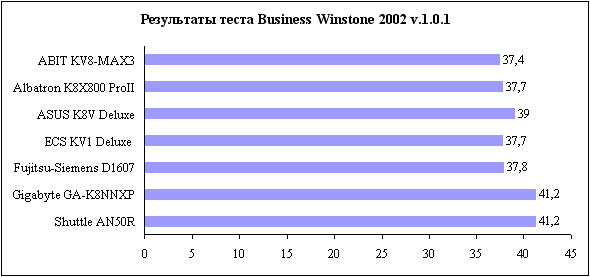

Рис. 7. Результаты теста VeriTest Business Winstone 2002 v.1.0.1

Оценка общей производительности системы с помощью утилиты MadOnion PCMark2004 выявила лидерство материнской платы ABIT KV8-MAX3 (рис. 8).



Рис. 8. Результаты теста MadOnion PCMark2004

Материнская плата ABIT KV8-MAX3 оказалась победителем и в споре на скорость архивирования эталонной директории утилитой WinRar 3.2 (рис. 9), и в решении задач конвертирования эталонного wav-файла в mp3-файл (MPEG1 Layer III), для чего использовалась утилита AudioGrabber v1.82 с кодеком Lame 3.93.1 (рис. 10).

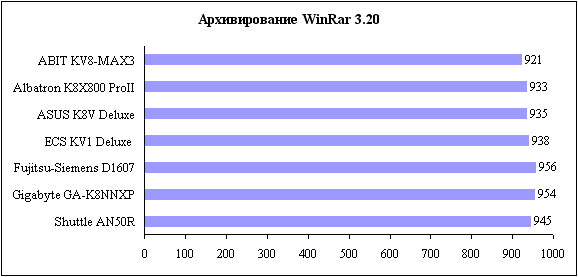

Рис. 9. Архивирование утилитой WinRar 3.2

Рис. 10. Выполнение задач конвертирования эталонных видео- и аудиофайлов

Однако при оценки времени, которое потребовалось для конвертирования эталонного MPEG2-файла в файл MPEG4 посредством утилиты VirtualDub1.5.10 и кодека DivX Pro 5.1.1, первенство захватила материнская плата Albatron K8X800 ProII (рис. 10), тогда как модели ABIT KV8-MAX3 и ASUS K8V Deluxe показали просто провальные результаты.

Тестирование возможностей компьютерной системы, построенной на основе исследуемых материнских плат при работе с профессиональными графическими приложениями, оценивавшихся по результатам тестов пакета SPECviewPerf v7.1.1, в очередной раз подтвердило безоговорочное лидерство модели ABIT KV8-MAX3 (рис. 11).

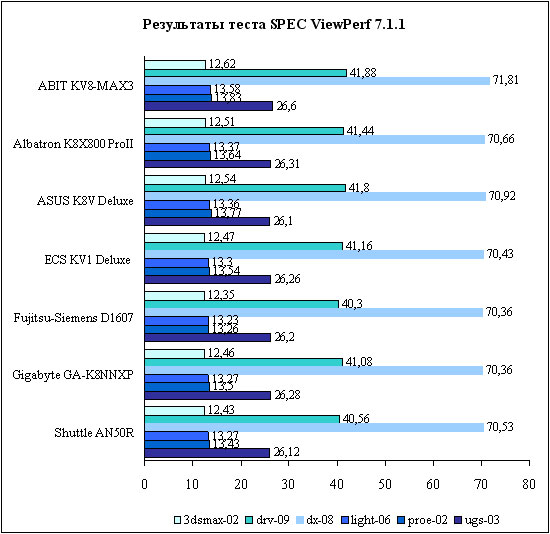

Рис. 11. Результаты теста SPECviewPerf v7.1.1

Ситуация повторилась и по итогам тестов, проведенных с помощью популярных игр (Comanche 4, Unreal Tournament 2003, Quake III Arena, Serious Sam: Second Encounter, Return to Castle Wolfenstein), где системная плата ABIT KV8-MAX3 также не знала себе равных (рис. 12).



Рис. 12. Результаты игровых тестов

Результаты, полученные посредством тестовых утилит MadOnion 3DMark 2001SE (build 330) и FutureMark 3DMark 2003 (build 340), несколько пошатнули наметившуюся гегемонию платы ABIT KV8-MAX3. Так, по итогам теста FutureMark 3DMark 2003 (build 340) оказалось, что системная плата Gigabyte GA-K8NNXP может демонстрировать столь же высокие результаты CPU Score, а при программном рендеринге показывать даже более высокие значения, чем модель компании ABIT, хотя последняя в очередной раз оказалась недосягаемой по значению итогового результата этого теста при полноценном использовании возможностей графической карты (рис. 13).

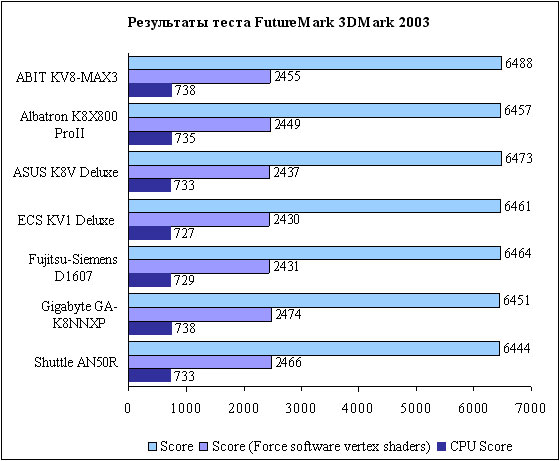

Рис. 13. Результаты теста FutureMark 3DMark 2003

A вот тест MadOnion 3DMark 2001SE (build 330), напротив, показал, что ABIT KV8-MAX3 превзошла всех при программном рендеринге, но уступила пальму первенства модели Fujitsu-Siemens Computers D1607 G11 в случае использования для построения изображения всех возможностей установленной графической карты (рис. 14).



Рис. 14. Результаты теста MadOnion 3DMark 2001SE

Результаты, полученные посредством примененных нами синтетических тестов, еще раз указывают на абсолютное преимущество материнской платы ABIT KV8-MAX3 над остальными участниками тестирования и по величине максимальной пропускной способности шины памяти (рис. 15), и по производительности процессорной подсистемы при выполнении операций как с целочисленными значениями, так и с числами с плавающей запятой (рис. 16, 17, 18).



Рис. 15. Результаты тестов оценки пропускной способности шины памяти

Рис. 16. SiSoftSandra 2004 CPU Arifmetic Benchmark

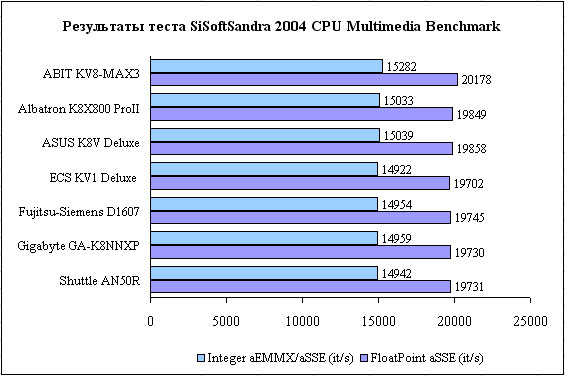

Рис. 17. SiSoftSandra 2004 CPU Multimedia Benchmark

Рис. 18. Результаты теста ScienceMark 2.0 Molecular Dynamics Benchmark

Подводя итог изучению результатов нашего тестирования, попробуем провести небольшой анализ полученных значений. Вначале рассмотрим ситуацию с лидерами тестов Office Productivity и Internet Content Creation из тестового пакета SySMark 2002, Content Creation Winstone 2003 v.1.0 и Business Winstone 2002 v.1.0.1, Content Creation Winstone 2004 v.1.0 и Business Winstone 2004 v.1.0. Здесь хочется еще раз вернуться к вышеописанной ситуации с установками временных параметров контроллера памяти (таймингами памяти). Если вспомнить, что платы ASUS K8V Deluxe и Albatron K8X800 ProII по непонятной причине восприняли данные о таймингах, «зашитые» в чипе SPD, как 2,5-3-3-6, то полученные результаты становятся вполне объяснимыми. Дело в том, что чем больше результат теста будет зависеть от скорости случайного чтения данных из оперативной памяти (точнее сказать от задержек при обращении к произвольным страницам памяти), тем большее преимущество будут иметь данные модели перед остальными участниками за счет того, что значение tRAS (RAS# Active time) у них равно 6 против 8 у остальных моделей. Но, немного забегая вперед, нетрудно предположить, что в тестах, где важнейшим фактором является скорость при последовательном чтении данных из памяти, более медленное время CAS Latency, равное 2,5 для упомянутых моделей материнских плат компаний ASUSTeK и Albatron (в то время как у других системных плат оно принято равным 2), сыграет отрицательную роль, снизив их результаты. В данной ситуации успех этих двух плат по итогам вышеупомянутых тестов становится вполне закономерным.

Теперь обратимся к лидеру по результатам подавляющего большинства тестов — к системной плате ABIT KV8-MAX3. Чем обусловлен феномен этого экземпляра? Все дело в маленькой хитрости производителя, которая заключается в том, что при выборе в BIOS Setup настроек по умолчанию для процессора AMD Athlon 64 с тактовой частотой 2000 МГц частота FSB принимается равной 204 МГц вместо положенных 200 МГц. Таким образом, налицо банальный разгон системы. Вот и вся формула успеха (здесь необходимо оговориться, что при изменении версии прошивки BIOS ситуация может стать иной). Отметим, что мы учли возможность возникновения подобной ситуации, введя поправочный коэффициент, и в итоге рост производительности системы, достигнутый за счет увеличения тактовой частоты процессора путем повышения частоты FSB, компенсируется данным коэффициентом и не влияет на конечный интегральный показатель производительности.

Завершая обсуждение итогов оценки производительности, хочется обратить внимание на результаты, показанные системными платами Gigabyte GA-K8NNXP и Shuttle AN50R, построенными на чипсете NVIDIA nForce3 150. Здесь есть ряд показательных моментов. Первое — это то, что высокие результаты, показанные этими материнскими платами в тестах, требующих высокой пропускной способности системной шины, в качестве которой используется шина HyperTransport (8x16 бит 600 МГц), например таких, как FutureMark 3DMark 2003 в случае использования программного рендеринга (Score (Force software vertex shaders)) и при выполнении процессорного теста (CPU Score), свидетельствуют о том, что возможностей этого канала вполне достаточно даже для задач такого рода. Более того, использование специальных механизмов, реализованных в чипсете NVIDIA nForce3 150 (что, вероятнее всего, обусловлено влиянием технологии StreamThru), даже позволяет опережать при выполнении подобных задач системные платы с более широкой и быстрой шиной HyperTransport, построенные на чипсете VIA K8T800.

Подводя окончательный итог всему вышесказанному, отметим, что по результатам проведенных нами тестов самой высокопроизводительной материнской платой, показавшей наивысший интегральный коэффициент производительности, стала модель Gigabyte GA-K8NNXP, продемонстрировавшая стабильно высокие результаты в ходе всех тестовых испытаний.

Воздав должное лидерам, все же отметим, что разница в производительности поступивших в наше распоряжение материнских плат была не столь уж и высока, в такой ситуации большое значение при выборе той или иной модели имеют функциональные возможности системных плат. В этом плане особого внимания заслуживает системная плата ABIT KV8-MAX3, не только обладающая впечатляющим набором интегрированных устройств, но и реализующая целый ряд довольно интересных фирменных технологий компании ABIT. Именно эта системная плата получила наивысшую оценку функциональности и в результате стала обладателем самого высокого значения интегрального показателя качества. Хотя и эта материнская плата не лишена ряда недостатков и специфических особенностей. К их числу можно отнести отсутствие COM- и LPT-портов, что, может быть, и является вполне оправданным и прогрессивным решением, однако пользователям, все-таки планирующим в дальнейшем использовать старые устройства с данными интерфейсами, следует учитывать этот факт. Кроме того, у этой модели есть проблемы с корректной поддержкой технологии AMD Cool’n’Quiet, реализованной в процессорах AMD Athlon 64 (напомним, что данная технология позволяет динамически изменять тактовую частоту и напряжение питания процессора в зависимости от его загрузки). Хотя справедливости ради отметим, что этим страдает большинство системных плат, предоставленных нам для тестирования. Исключением стали лишь две модели: ECS PHOTON KV1 Deluxe и Fujitsu-Siemens Computers D1607 G11, полностью поддерживающие данную технологию компании AMD. Но вполне вероятно, что с выходом новых версий BIOS и остальные материнские платы смогут корректно реализовать эту довольно полезную функцию процессоров AMD Athlon 64.



Редакция выражает признательность компаниям, предоставившим материнские платы для проведения тестирования:

• представительству компании ABIT (www.abit.com.tw, www.abit.ru) за предоставление материнской платы ABIT KV8-MAX3 v.1.0;

• компании Albatron Technology Co, Ltd (www.albatron.com.tw) за предоставление материнской платы Albatron K8X800 ProII;

• представительству компании ASUSTeK Computer, Inc. (www.asus.com.tw, www.asuscom.ru) за предоставление материнской платы ASUS K8V Deluxe rev.1.12;

• компании 3Logic, Inc. (www.3logic.ru) за предоставление материнской платы ECS PHOTON KV1 Deluxe v1.0;

• компании Fujitsu-Siemens Computers (www.fujitsu-siemens.com) за предоставление материнской платы Fujitsu-Siemens Computers D1607 G11;

• компании Gigabyte Technology (www.gigabyte.com.tw, www.gigabyte.ru) за предоставление материнской платы Gigabyte GA-K8NNXP rev.1.0;

• компании Shuttle, Inc. (www.shuttle.com, www.shuttle.com/ru/) за предоставление материнской платы Shuttle AN50R v.1.2;

• московскому представительству компании AMD за предоставление процессора AMD Athlon 64 3200+.

КомпьютерПресс 2'2004

Наш канал на Youtube

1999 1 2 3 4 5 6 7 8 9 10 11 12
2000 1 2 3 4 5 6 7 8 9 10 11 12
2001 1 2 3 4 5 6 7 8 9 10 11 12
2002 1 2 3 4 5 6 7 8 9 10 11 12
2003 1 2 3 4 5 6 7 8 9 10 11 12
2004 1 2 3 4 5 6 7 8 9 10 11 12
2005 1 2 3 4 5 6 7 8 9 10 11 12
2006 1 2 3 4 5 6 7 8 9 10 11 12
2007 1 2 3 4 5 6 7 8 9 10 11 12
2008 1 2 3 4 5 6 7 8 9 10 11 12
2009 1 2 3 4 5 6 7 8 9 10 11 12
2010 1 2 3 4 5 6 7 8 9 10 11 12
2011 1 2 3 4 5 6 7 8 9 10 11 12
2012 1 2 3 4 5 6 7 8 9 10 11 12
2013 1 2 3 4 5 6 7 8 9 10 11 12
Популярные статьи
КомпьютерПресс использует
