Универсальные серверы для рабочих групп отечественных производителей

Владимир Леонов

Введение

Критерии отбора

Методика тестирования

   Пакет NetBench 7.0.3

   Пакет WebBench 5.0

Результаты тестирования

   Результаты теста NetBench

   Результаты теста WebBench

Выбор редакции

Участники тестирования

   АЛЬТАИР MULTI SM273

   ATIS PREMIER 5251

   DESTEN Navigator 7320DX

   DESTEN S 2480A

   Excimer Gladiator HS3-XD

   ForceComp K8x2-248

   GEG Express 200

   Klondike President 200

   Klondike President 2000A

   MultiCo Mco 3066S

   RAMEC Tornado Xeon 3,2

   Trinity Mid Range Server

   TS Superserver T4020 XSR

   TS Transport T1020 OS



В тестовой лаборатории «КомпьютерПресс» проведено тестирование 14 универсальных серверов для рабочих групп отечественных производителей на процессорах Intel Xeon и AMD Opteron. Сравнивалась производительность при их использовании в качестве файловых и Web-серверов. Серверы тестировались под управлением операционной системы Microsoft Windows Server 2003 Enterprise Edition. В тестировании участвовали девять серверов на платформе Intel (Excimer Gladiator HS3-XD, ATIS PREMIER 5251, RAMEC Tornado Xeon 3,2, Klondike President 2000A, DESTEN Navigator 7320DX, TS Superserver T4020 XSR, MultiCo Mco 3066S, Trinity Mid Range Server, GEG Express 200) и пять серверов на платформе AMD (ForceComp K8x2-248, АЛЬТАИР MULTI SM273, Klondike President 200, DESTEN S 2480A, TS Transport T1020 OS).

Введение

За год, прошедший со времени нашего последнего тестирования серверов, на рынке серверов начального уровня произошли значительные изменения как в аппаратном, так и в программном обеспечении. Изменениями порадовали все основные участники этого сектора рынка.

Корпорация Microsoft выпустила новое семейство операционных систем Windows Server 2003, включающее широкий набор продуктов различного уровня сложности. Компания Intel сначала довела рабочую частоту процессоров Intel Xeon (512 Kбайт кэш) до 3,06 ГГц, а затем создала новую модификацию процессора Intel Xeon (1 Мбайт L3 кэш) c рабочими частотами 3,06 и 3,2 ГГц.

Компания AMD выпустила новое семейство процессоров Opteron, предназначенных для работы в системах, имеющих от одного до восьми процессоров. Процессоры Opteron имеют 64-битную архитектуру, поддерживают систему команд х86 и работу в 32-битном режиме. Кроме того, контроллер памяти впервые был размещен непосредственно на ядре процессора, что должно значительно повысить скорость работы с памятью. Для новых процессоров разработан набор базовой логики AMD-8000, в состав которого входят контроллер ввода-вывода AMD-8111 и туннели PCI-X-HyperTransport AMD-8131 и AGP-3.0-HyperTransport AMD-8151. Объединяющим элементом этого набора стала новая высокоскоростная шина HyperTransport, скорость работы которой достигает 6,4 Гбайт/с. Модульная структура нового набора логики позволяет более гибко по сравнению с традиционными чипсетами подходить к конструированию системных плат.

Появились и очередные версии чипсетов ServerWorks, поддерживающие работу с системной шиной частотой 133 МГц, и системные платы на их основе, но такие платы оказались вне сферы интересов участников нашего тестирования.

В начало В начало

Критерии отбора

Участникам испытаний предлагалось представить для тестирования серверы собственного производства, удовлетворяющие следующим требованиям:

• обязательным условием являлось наличие двух процессоров, причем разрешалось использование любых серийно выпускаемых процессоров;

• допускалось использование любой двухпроцессорной системной платы, а чипсет материнской платы не оговаривался;

• возможно было использование любого типа оперативной памяти с коррекцией ошибок ECC в объеме не менее 1 Гбайт;

• количество жестких дисков в сервере не ограничивалось. Допускалась установка любого RAID-контроллера, при этом RAID-массив должен был содержать один логический диск с файловой системой NTFS и размером кластера по молчанию. Уровень RAID-массива должен был обеспечивать надежность хранения данных (RAID Level 0 не допускался). При использовании в сервере более двух жестких дисков требовалось, чтобы операционная система размещалась на отдельном диске;

• допускалось использование интегрированного или любого другого видеоадаптера;

• требовалось, чтобы сервер был оборудован сетевым адаптером с поддержкой интерфейса 1000Base-T;

• сервер должен был иметь устройство для чтения компакт-дисков, причем никаких ограничений на тип устройства не налагалось;

• на сервере должна быть установлена 32-битная x86 операционная система Microsoft Windows Server 2003 Enterprise Edition (английская версия);

• производитель мог по своему усмотрению устанавливать все обновления на чипсет и драйверы устройств, а также производить дополнительную настройку ОС.

Цены тестируемых серверов не лимитировались, что значительно расширяло возможности изготовителей по выбору комплектующих, а следовательно, и конфигураций серверов.

В результате в тестировании приняли участие девять серверов на платформе Intel и пять на платформе AMD. Технические характеристики приведены в табл. 1.

В начало В начало

Методика тестирования

В структуре сети небольших компаний каждый сервер служит не для выполнения какой-то одной конкретной функции, а для решения множества задач, успешное выполнение которых требует различных настроек. Поэтому эффективность работы такого сервера будет определяться сбалансированностью всех его подсистем. В нашем тестировании мы выясняли производительность серверов в режимах файлового и Web-сервера.

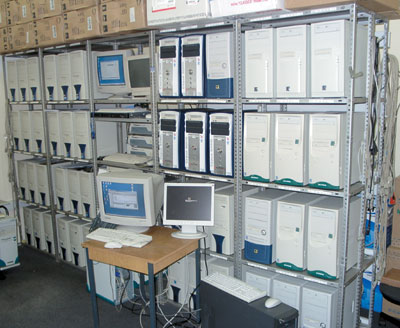

Для проведения тестирования был собран стенд, на котором построена локальная сеть из двух сегментов, работающих под управлением стека сетевых протоколов TCP/IP.



Первый сегмент, Fast Ethernet 100Base-TX, образовывали 48 рабочих станций и компьютер-контроллер, а второй сегмент, Gigabit Ethernet 1000Base-T, был образован каналом связи между сервером и коммутатором. На всех рабочих станциях и компьютере-контроллере была установлена операционная система Microsoft Windows 2000 Professional SP4, а на сервере — Microsoft Windows Server 2003 Enterprise Edition.

Для объединения рабочих станций, контроллера и сервера в сеть использовался коммутатор Allied Telesyn AT-8350GB, предоставленный для проведения тестирования представительством компании Allied Telesyn (www.alliedtelesyn.ru). Коммутатор Allied Telesyn AT-8350GB имеет 48 портов 100Base-TX, два порта 1000Base-T и два отсека для установки GBIC-модулей. Порты 10/100Base-TX применялись для подключения рабочих станций с адаптерами 10/100Base-TX. К одному из гигабитных портов коммутатора подключался сервер с гигабитным сетевым адаптером, а второй гигабитный порт использовался в режиме 100Base-T для подключения контроллера.



Для проведения тестирования мы использовали пакеты NetBench 7.0.3 и WebBench 5.0 компании Ziff-Davis.

Пакет NetBench 7.0.3

Пакет NetBench 7.0.3 служит для определения общей производительности серверов при использовании их в качестве файловых серверов, но не позволяет протестировать отдельные подсистемы сервера. К примеру, с помощью данного пакета невозможно вычислить относительную разницу между производительностью дисковой и сетевой подсистем.

На каждом из компьютеров, подключенных к локальной сети, устанавливается клиентское ПО, позволяющее имитировать работу клиента. Во время тестирования клиенты создают на сервере свои рабочие каталоги с данными, каждый объемом около 20 Мбайт, и выполняют различные файловые операции в направлении как клиент-сервер, так и сервер-клиент, создавая интенсивный двунаправленный сетевой трафик. При этом все клиенты регистрируют время выполнения каждой файловой операции и создаваемый ими сетевой трафик.

Всего в тесте предусмотрено 18 различных файловых операций: Open File, Read, Write, Lock, Unlock, Get File Attributes, Set File Attributes, Get Disk Free Space, Close, Get File Time, Set File Time, Find Open, Find Next, Find Close, Rename File, Delete File, Create New File, Flush File Buffers.

Компьютер-контроллер синхронизирует работу всех клиентов, собирает у них информацию о ходе теста и рассчитывает суммарный сетевой трафик между сервером и сетью. На самом сервере не устанавливается и не запускается никаких программ, что в полной мере соответствует идеологии файл-сервера.

В процессе теста постепенно увеличивается число клиентов, проявляющих сетевую активность, что позволяет определять зависимость сетевого трафика, измеряемого в мегабитах в секунду, от числа клиентов.

Программа теоретически поддерживает до 1000 клиентов, при этом следует учитывать, что каждый клиент работает в стрессовом режиме и эмулирует работу нескольких десятков реальных клиентов.

Отметим, что для создания рабочих каталогов при тестировании использовался RAID-массив, а не диск с установленной операционной системой.

Пакет WebBench 5.0

Пакет WebBench определяет производительность серверов при использовании их в качестве Web-серверов.

На каждом из подключенных к локальной сети компьютеров устанавливается клиентское ПО, которое имитирует работу Web-браузера. Один компьютер используется в качестве контроллера, управляющего работой всей системы и собирающего статистику.

На сервере создается общее для всех клиентов рабочее пространство, имитирующее реальный Web-сайт объемом около 61 Мбайт и состоящее из дерева папок, в которые помещается 6160 файлов типа *1ext1l, *.gif и тестовых исполняемых файлов, а в папку CGI-BIN — динамические исполняемые модули. Модули реализуют различный интерфейс запросов к серверу: CGI (Common Gateway Interface) и ISAPI (Internet Server API).

Web-сервер получает от клиентов запросы, обрабатывает их и отправляет ответы. В зависимости от вида запроса это либо пересылка файлов из рабочего пространства, либо данных, полученных сервером в результате выполнения динамических исполняемых файлов.

Каждый клиент измеряет время реакции сервера на выполнение своих запросов, рассчитывает создаваемый им сетевой трафик, регистрирует количество выполненных запросов и передает полученные данные компьютеру-контроллеру, который синхронизирует работу всех клиентов и рассчитывает суммарный результат.

В процессе теста число клиентов, проявляющих сетевую активность, постепенно увеличивается, что дает возможность определять зависимость сетевого трафика, измеряемого в мегабитах в секунду, и количества запросов, обрабатываемых сервером в секунду, от числа клиентов.

В пакете WebBench 5.0 предусмотрена возможность тестирования Web-сервера в обычном и в SSL-режиме. Поскольку для установки SSL-режима необходимо получение сертификата безопасности, а подавляющее большинство открытых Web-серверов работают без SSL-режима, то в данных тестах этот режим не использовался. Корневая директория Web-сервера при проведении тестирования размещалась в RAID-массиве.

Чтобы выяснить потенциальные возможности сервера и исследовать влияние объема установленной оперативной памяти на производительность, каждый сервер тестировался как с максимальным объемом установленной памяти, так и с объемом памяти в 1 Гбайт. Уменьшение используемого объема оперативной памяти выполнялось добавлением в файл boot.ini параметра maxmem=1024.

В начало В начало

Результаты тестирования

Для сравнения серверов друг с другом (ведь именно в этом и заключалась конечная цель нашего тестирования) мы использовали результаты тестов NetBench 7.03 и WebBench 5.0, полученные при выполнении тестов с объемом оперативной памяти в 1 Гбайт. При этом мы не разделяли серверы по платформам, так как все они имеют одинаковое позиционирование на рынке.

Тестовые пакеты NetBench и WebBench представляют конечный результат в виде графиков, отражающих зависимость производительности сервера от количества работающих клиентов (то есть от нагрузки). В процессе исследования поведения каждого сервера это дает наглядный материал при их сравнении. Для определения победителей тестирования каждому графику следовало поставить в соответствие некоторое число, характеризующее работу сервера. И в качестве такого параметра для сравнения серверов мы взяли средний сетевой трафик в тесте NetBench и среднее количество транзакций в тесте WebBench.

Результаты теста NetBench

Результаты теста NetBench представлены в табл. 2 и на рис. 1.

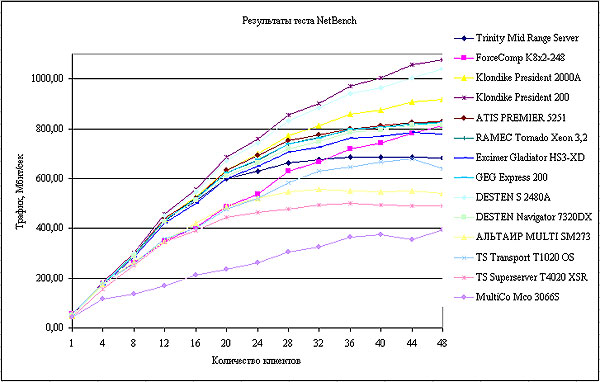

Рис. 1. Результаты теста NetBench

Лучшие результаты в тесте NetBench показали серверы Klondike President 200 от «Клондайк Компьютерс» и DESTEN S 2480A компании Desten Computers, построенные на платформе AMD. Среди серверов на платформе Intel наилучшим был сервер Klondike President 2000А компании «Клондайк Компьютерс», но и он сильно уступал лидерам, особенно на больших нагрузках. Низкие результаты показали серверы, собранные на базе системной платы Supermicro X5DP8-G2. Заметно также значительное отставание процессоров Intel Xeon (кэш 512 Kбайт) от более современных Intel Xeon (L3-кэш 1 Мбайт), увеличивающееся с ростом нагрузки.

Серверы на платформе AMD разделились на две группы: в первой — два лидера, а во второй — три аутсайдера. К сожалению, причина такого поведения нам стала понятна уже после завершения тестирования: сравнение конфигурации серверов показало, что в серверах второй группы для сетевого соединения применяется интегрированный гигабитный контроллер Broadcom (BCM5702 и BCM5704), а в серверах первой группы такой контроллер не используется — в них установлен дополнительный сетевой адаптер Intel PRO/1000 MT, через который и происходит сетевое соединение. Дальнейший анализ показал, что именно поведение сетевого контроллера стало причиной такого разделения серверов.

Наши предположения о причинах проблемы заключаются в следующем. В случае нормальной работы при загрузке сервера сетевой контроллер проверяет наличие соединения с портом коммутатора, и если соединение обнаружено, то PXE BIOS (если он наличествует) попытается загрузиться с сети и при этом инициализирует сетевой контроллер (меняет настройки — содержимое регистров контроллера). Если связь с портом коммутатора не обнаружена, процедура инициализации не производится. При старте драйвера операционной системы происходит переинициализация сетевого контроллера. В нашей ситуации (по всей видимости, из-за несогласованности PXE BIOS для контроллеров Broadcom BCM5702 и BCM5704 и драйвера операционной системы для этих же контроллеров) не выполнялась переинициализация сетевого контроллера. Другими словами, PXE BIOS выставлял значения некоторых регистров, отличающиеся от значений по умолчанию, а драйвер при своем старте значения этих регистров не изменял. В результате от того обстоятельства, имело ли место соединение с портом коммутатора на момент отработки PXE BIOS или нет, зависело, с какими настройками будет работать сетевой контроллер Broadcom под управлением драйвера операционной системы. Кроме того, эти настройки (выставленные PXE BIOS и не измененные драйвером) оказывали резко негативное влияние на пропускную способность при работе с коммутатором Allied Telesyn AT-8350GB, в то время как при работе, например, с коммутатором D-Link DES 3250TG влияние данных настроек оказывается почти незаметным.

Существует два способа выхода из подобной ситуации. Самый простой состоит в том, чтобы перед включением или перезагрузкой сервера отключить его от сети и восстановить соединение только после запуска операционной системы — при этом контроллер до загрузки ОС не обнаруживает связь, а PXE BIOS не инициализирует контроллер. Если отключать сервер от сети неудобно, то в свойствах сетевого адаптера нужно изменить параметр, приводящий к полной переинициализации контроллера. Мы изменяли состояние параметра QoS (Enable/Disable), вследствие чего происходила полная переинициализация сетевого интерфейса и восстанавливались нормальные скоростные параметры. Если же нужно сохранить неизменным состояние всех параметров, то операцию придется проделать дважды. Причина такого поведения, на наш взгляд, заключается именно в некорректной работе драйвера сетевого адаптера, поскольку перезагрузка коммутатора не изменяет параметров соединения, установившихся на контроллере.

В тесте WebBench выполнялось три подтеста (CGI, ISAPI, Static), различающихся механизмом взаимодействия клиента с Web-сервером, и лучший Web-сервер определялся по минимальной сумме мест во всех трех подтестах.

Результаты теста WebBench

Итоги теста WebBench приведены в табл. 3 и на рис. 2-4.

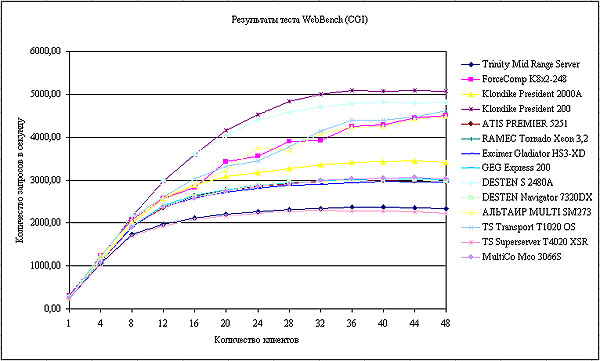

Рис. 2. Результаты теста WebBench (CGI)

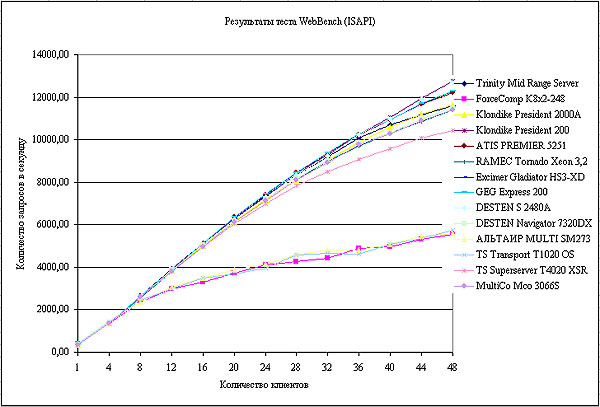

Рис. 3. Результаты теста WebBench (ISAPI)

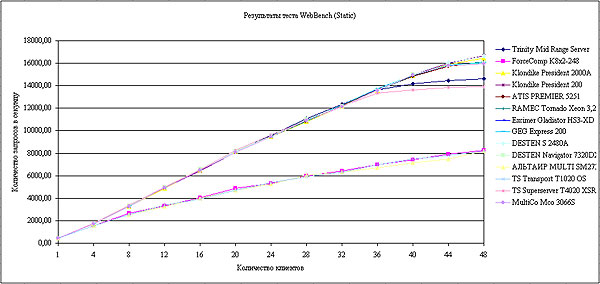

Рис. 4. Результаты теста WebBench (Static)

Как и в тесте NetBench, лучшие результаты были у серверов Klondike President 200 от «Клондайк Компьютерс», DESTEN S 2480A от Desten Computers и GEG Espress 200 от Kraftway. Серверы Klondike President 200 и DESTEN S 2480A построены на платформе AMD, а GEG Espress 200 — на платформе Intel. В подтестах CGI и ISAPI наилучшие показатели были у Klondike President 200, а DESTEN S 2480A стал вторым. В подтесте Static серверы поменялись местами.

Следует отметить подавляющее преимущество серверов на платформе AMD в подтесте CGI, который по своей сути является процессорным тестом, так как загрузка процессора на участке насыщения достигает 100%. В этом тесте все серверы на платформе AMD (даже с проблемами в работе сети) показывают результат выше, чем серверы на платформе Intel. Также в этом тесте хорошо видно отставание процессоров Intel Xeon (кэш 512 Kбайт) от более современных Intel Xeon (L3-кэш 1 Мбайт). Различия в работе процессоров Intel Xeon (L3-кэш 1 Мбайт) с тактовыми частотами 3,06 и 3,2 ГГц практически нивелируются другими компонентами сервера. От результатов других серверов на платформе Intel значительно отличаются показатели хорошо укомплектованного и настроенного сервера Klondike President 2000A. В частности, только у этого сервера оперативная память работала с таймингами 2-2-2-6 (у других — 2-3-3-6 и даже 2,5-3-3-6).

В тестах ISAPI и Static влияние процессора не столь значительно, поэтому здесь серверы на платформе Intel оказывали серьезное сопротивление лидерам, уступая им только при высоких нагрузках. К сожалению, в этих тестах мы не смогли полностью раскрыть весь потенциал участвовавших в тестировании серверов. И если в тесте Static это нам почти удалось (результат при 48 клиентах для всех серверов близок к их максимальной производительности), то характер кривых в тесте ISAPI говорит о значительном запасе возможностей, поэтому к следующему тестированию нам следует подумать о повышении производительности стенда.

Нужно также отметить очень высокую плотность результатов в тестах WebBench (ISAPI) и WebBench (Static), где лидеры продемонстрировали лишь незначительное преимущество над большой группой своих преследователей.

Сравнение результатов тестов, полученных с разным объемом оперативной памяти, показывает, что небольшое увеличение производительности (5-7%) наблюдалось только в тесте WebBench (CGI) у серверов на платформе Intel. В остальных же трех тестах увеличение объема оперативной памяти не влияло на производительность. На основании этого можно сделать вывод, что для современного файлового сервера и Web-сервера вполне достаточно объема оперативной памяти 1 Гбайт.

В начало В начало

Выбор редакции

Победители проведенного тестирования определялись в номинациях «Лучший файловый сервер» и «Лучший Web-сервер».

Выбор победителей в номинации «Лучший файловый сервер» основывался на результатах теста NetBenchе7.0.3. Победителями в этой номинации и обладателями знака «Выбор редакции» стали серверы Klondike President 200 компании «Клондайк Компьютерс», DESTEN S 2480A компании Desten Computers и Klondike President 2000А от «Клондайк Компьютерс».

Победитель в номинации «Лучший Web-сервер» определялся по наименьшей сумме мест в подтестах CGI, ISAPI и Static. Лучшими оказались серверы Klondike President 200 от «Клондайк Компьютерс», DESTEN S 2480A компании Desten Computers и GEG Espress 200 компании Kraftway, удостоенные знака «Выбор редакции».

В начало В начало

Участники тестирования

АЛЬТАИР MULTI SM273

Модель АЛЬТАИР MULTI SM273 от ЗАО НПКЦ «Формоза-Альтаир» собрана на базе системной платы HDAMA производства компании Rioworks с двумя процессорами AMD Opteron 248 и 1 Гбайт оперативной памяти (два модуля по 512 Мбайт). Двухпроцессорная системная плата HDAMA с разъемами типа Socket 940 предназначена для работы с процессорами типа AMD Opteron. Плата построена на наборе базовой логики AMD-8000 и использует для связи основных компонентов технологию HyperTransport со скоростью пропускания до 6,4 Гбайт/с. На плате установлены контроллер ввода-вывода AMD-8111 и PCI-X-туннель AMD-8131. Шесть PCI-слотов подключены попарно к трем независимым PCI-шинам — к PCI-X (64 бит/133/100 МГц), PCI (64 бит/66/33 МГц) и PCI (32 бит/33 МГц). Скорость работы 64-битных шин задается джамперами. На плате интегрированы видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти и два контроллера Gigabit Ethernet Broadcom BCM5702.

HDAMA — одна из немногих системных плат для AMD Opteron, оснащенная восемью разъемами для установки модулей памяти и поддерживающая до 16 Гбайт оперативной памяти типа Registered DDR PC2700/PC2100. В данном сервере применен упрощенный вариант системной платы, а в полной комплектации на плате устанавливается четырехпортовый SATA-контроллер Promise PDC 20319 с возможностью создания RAID-массивов 0, 1 или 10-го уровней. SCSI-контроллер на плате не установлен.

Дисковая подсистема сервера построена на основе двухканального RAID-контроллера LSI Megaraid 320-2 с интерфейсом SCSI Ultra320 и 128 Мбайт кэш-памяти и пяти жестких дисков Fujitsu MAS3735NP. К одному каналу RAID-контроллера подключен жесткий диск с операционной системой, а ко второму — остальные жесткие диски, объединенные в RAID-массив уровня 10. Жесткие диски установлены без применения HotSwap-корзин. Такое решение хотя и позволяет снизить стоимость сервера, но увеличивает время восстановления сервера при отказе одного из жестких дисков, поэтому данную модель стоит рекомендовать только компаниям, для которых время простоя сервера не является критичным.

Сервер изготовлен в корпусе Intel SC5200 базовой комплектации с источником питания мощностью 450 Вт без резервирования, что также снижает цену сервера, но отнюдь не увеличивает его надежности.

Невысокие результаты, показанные этим сервером, объясняются, скорее всего, некорректной работой интегрированного сетевого контроллера Broadcom BCM5702 c данной версией драйвера под операционную систему Windows Server 2003. Возможно, при работе с другими коммутаторами или при выполнении условий, описанных в разделе «Результаты тестирования», сервер сможет продемонстрировать нормальную производительность.

Результаты тестирования сервера представлены на рис. 5-8.

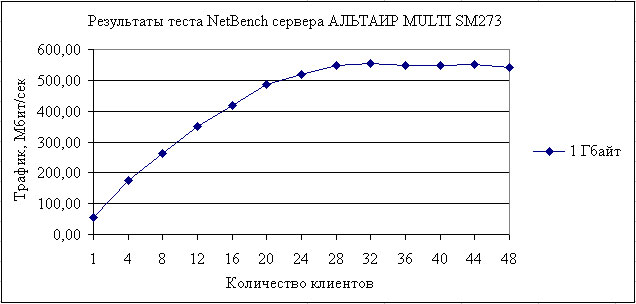

Рис. 5. Результаты теста NetBench сервера АЛЬТАИР MULTI SM273

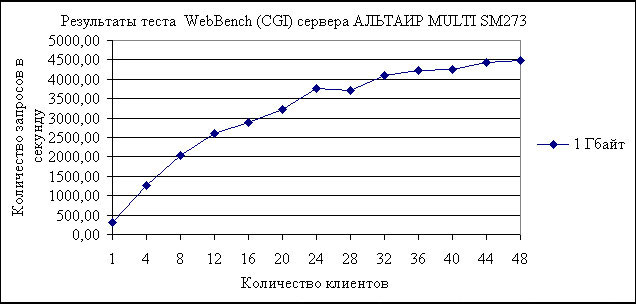

Рис. 6. Результаты теста WebBench (CGI) сервера АЛЬТАИР MULTI SM273

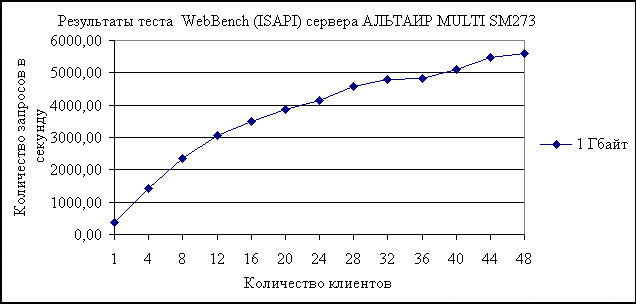

Рис. 7. Результаты теста WebBench (ISAPI) сервера АЛЬТАИР MULTI SM273

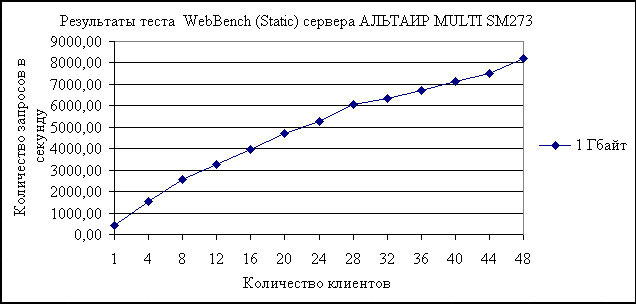

Рис. 8. Результаты теста WebBench (Static) сервера АЛЬТАИР MULTI SM273

Редакция выражает благодарность ЗАО НПКЦ «Формоза-Альтаир» (www.formoza.ru; тел.: (095) 234-2165) за предоставленный для тестирования сервер АЛЬТАИР MULTI SM273.

ATIS PREMIER 5251

Сервер ATIS PREMIER 5251 производства компании КИТ собран на базе материнской платы Intel SE7501BR2 с двумя процессорами Intel Xeon 3,06 ГГц (L3-кэш 1 Мбайт) и 2 Гбайт оперативной памяти (четыре модуля по 512 Мбайт). Системная плата Intel SE7501 BR 2 построена на основе чипсета Intel E7501 с частотой системной шины 533 МГц. Плата имеет четыре разъема для установки модулей памяти и поддерживает до 8 Гбайт регистровой двухканальной памяти DDR266 SDRAM с коррекцией ошибок ECC. Три независимые PCI-шины имеют шесть слотов для установки дополнительных плат. На шине PCI-X (64 бит/133/100 МГц) имеется два слота (эта шина выделена для работы с платами расширения, к ней не подключены интегрированные на плату компоненты), а работает она на частоте 133 МГц при установке платы в один слот или 100 МГц при установке плат в оба слота. На второй шине PCI-X (64 бит/100 МГц) — два слота, и к ней подключен интегрированный одноканальный SCSI Ultra320-контроллер Adaptec AIC-7901. На шине PCI (32 бит/33 МГц) имеется два слота, а подключены к ней интегрированные сетевые адаптеры и видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

На плате интегрированы два Ethernet-контроллера: Intel 82550PM 10/100 Fast Ethernet и Intel 82540EM Gigabit Ethernet, однако интегрированный гигабитный контроллер имеет низкую скорость работы, и поэтому в сервере установлен дополнительный гигабитный адаптер Intel Pro/1000 MT.

В сервере установлен двухканальный RAID-контроллер LSI Megaraid 320-2 с интерфейсом SCSI Ultra320 и 128 Мбайт кэш-памяти, а RAID-массив уровня 10 образован четырьмя SCSI-дисками Seagate ST336753LC. Операционная система установлена на отдельном жестком диске Seagate ST336753LC. Все жесткие диски помещены в две HotSwap-корзины, подключенные к разным каналам RAID-контроллера, причем диски, образующие RAID-массив, распределены по два на канал.

Дополнительный гигабитный адаптер и RAID-контроллер установлены на разные PCI-шины: RAID-контроллер — на PCI-X (64 бит/133/100 МГц), а гигабитный адаптер — на PCI-X (64 бит/100 МГц).

Сервер выполнен в корпусе Intel SC5200 с возможностью горячей замены вентиляторов. Блок питания выходной мощностью 650 Вт имеет модульную конструкцию. Возможна установка как двух (в этом сервере), так и трех автономных модулей (третий модуль следует приобретать отдельно), причем работоспособность при отказе одного блока сохраняется.

Тестирование было проведено в двух различных конфигурациях — с 1 и 2 Гбайт оперативной памяти. Наиболее удачно данная модель показала себя в тестах NetBench и WebBench (ISAPI): в тесте NetBench результат (584,6 Мбит/с) был четвертым среди всех серверов и вторым среди серверов на платформе Intel, а в тесте WebBench (ISAPI) был показан пятый результат (6907,78 запросов в секунду). Ограничение объема используемой памяти сказалось только на итоге теста WebBench (CGI).

Результаты тестирования приведены на рис. 9-12.

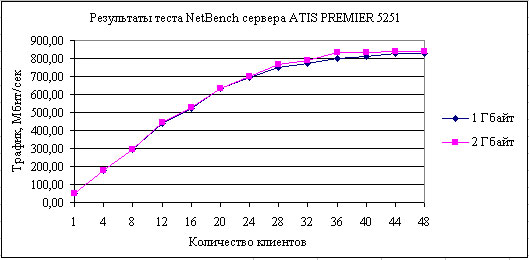

Рис. 9. Результаты теста NetBench сервера ATIS PREMIER 5251

Рис. 10. Результаты теста WebBench (CGI) сервера ATIS PREMIER 5251

Рис. 11. Результаты теста WebBench (ISAPI) сервера ATIS PREMIER 5251

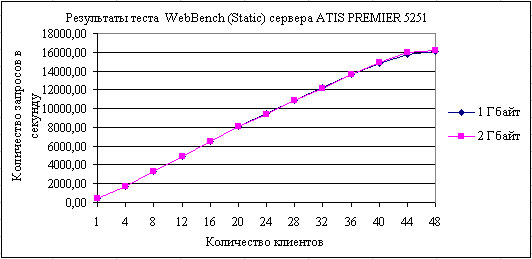

Рис. 12. Результаты теста WebBench (Static) сервера ATIS PREMIER 5251

Редакция выражает благодарность компании КИТ (www.kitcom.ru; тел.: (095) 786-6945) за предоставленный для тестирования сервер ATIS PREMIER 5251.

DESTEN Navigator 7320DX

Сервер DESTEN Navigator 7320DX производства компании DESTEN Computers базируется на материнской плате Intel SE7501HG2 с двумя процессорами Intel Xeon 3,2 ГГц (L3-кэш 1 Мбайт) и 2 Гбайт оперативной памяти (два модуля по 1024 Мбайт).

Системная плата Intel SE7501HG2 построена на основе чипсета Intel E7501 с частотой системной шины 533 МГц, имеет шесть разъемов для установки модулей памяти и поддерживает до 12 Гбайт регистровой двухканальной памяти DDR266 SDRAM с коррекцией ошибок ECC. Три независимые PCI-шины имеют шесть слотов для установки дополнительных плат. На первой шине PCI-X (64 бит/133 МГц) расположен один слот, и к ней подключен интегрированный двухпортовый гигабитный сетевой адаптер Intel 82546EB Gigabit Ethernet. На второй шине PCI-X (64 бит/100 МГц) имеется два слота, а подключен к ней интегрированный двухканальный SCSI Ultra320-контроллер Adaptec AIC-7902. На шине PCI (32 бит/33 МГц) — три слота, к ней подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен двухканальный RAID-контроллер Adaptec ASR-2200S с интерфейсом SCSI Ultra320 и 128 Мбайт кэш-памяти, а RAID-массив уровня 10 образован восемью SCSI-дисками Maxtor Atlas 15K 8C036J0. RAID-контроллер установлен на шине PCI-X (64 бит/100 МГц). Диски по четыре штуки помещены в HotSwap-корзины, подключенные к разным каналам RAID-контроллера.

Операционная система установлена на жестком диске Seagate Cheetah ST336753LW, который подключен к SCSI-контроллеру системной платы.

Сервер изготовлен в корпусе Intel SC5200, предусматривающем возможность горячей замены вентиляторов. Блок питания выходной мощностью 650 Вт имеет модульную конструкцию. Возможна установка как двух (в этом сервере), так и трех автономных модулей (третий модуль следует приобретать отдельно), причем работоспособность при отказе одного блока сохраняется.

Тестирование сервера проводилось в двух конфигурациях — с 1 и 2 Гбайт оперативной памяти. Лучшие результаты сервер показал в тесте WebBench (Static), где он стал третьим среди всех серверов (9105,27 запросов в секунду) и опередил остальные серверы на платформе Intel. В других тестах сервер показал ровные средние результаты. Ограничение объема используемой памяти повлияло на результат тестов NetBench и WebBench (CGI), причем в тесте NetBench изменения были минимальными.

Результаты тестирования даны на рис. 13-16.

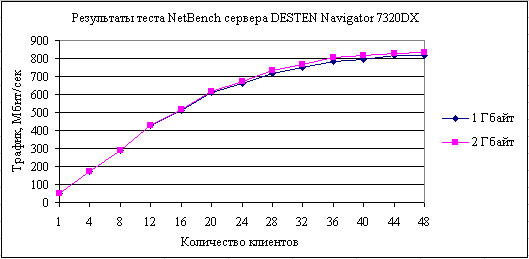

Рис. 13. Результаты теста NetBench сервера DESTEN Navigator 7320DX

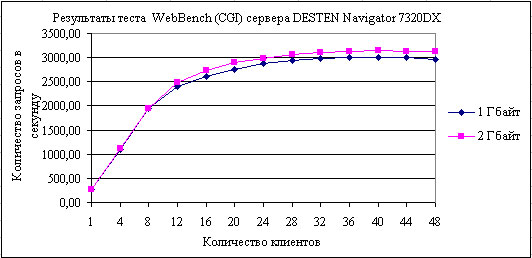

Рис. 14. Результаты теста WebBench (CGI) сервера DESTEN Navigator 7320DX

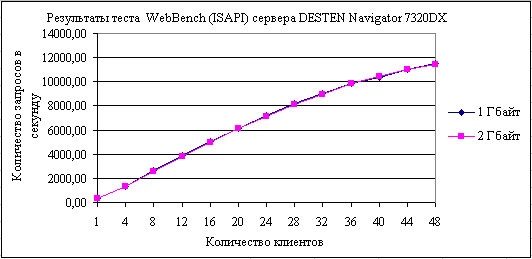

Рис. 15. Результаты теста WebBench (ISAPI) сервера DESTEN Navigator 7320DX

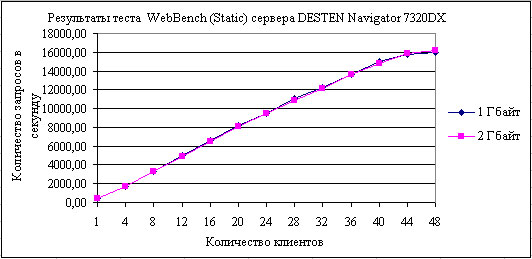

Рис. 16. Результаты теста WebBench (Static) сервера DESTEN Navigator 7320DX

Редакция выражает благодарность компании DESTEN Computers (www.desten.ru; тел.: (095) 970-0007) за предоставленный для тестирования сервер DESTEN Navigator 7320DX.

DESTEN S 2480A

Сервер DESTEN S 2480A от компании Desten Computers — это пока еще экспериментальный, но очень удачный образец сервера, собранный на базе системной платы K8D Master-F (MS-9131) производства MSI с двумя процессорами AMD Opteron 248 и 2 Гбайт оперативной памяти (четыре модуля по 512 Мбайт). Системная плата K8D Master-F (MS-9131) построена на наборе базовой логики AMD-8000 и предназначена для работы с процессорами типа AMD Opteron с разъемом типа Socket 940. На плате использован контроллер ввода-вывода AMD-8111 и PCI-X туннель AMD-8131. Связь между основными компонентами платы осуществляется по шине HyperTransport со скоростью пропускания до 6,4 Гбайт/с (на участке процессор—туннель AMD-8131). На плате установлено пять PCI-слотов, подключенных к трем независимым PCI-шинам. На первой шине PCI-X (64 бит//100 МГц), которая выделена для работы с платами расширения, установлено два PCI-слота (два нижних слота на плате), и к ней не подключены интегрированные устройства. На второй шине PCI-X (64 бит/100 МГц) имеется один слот, и к ней подключен интегрированный двухпортовый гигабитный контроллер Gigabit Ethernet Broadcom BCM5704. На PCI (32 бит/33 МГц) — два слота, и к этой шине подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

Плата имеет шесть разъемов для установки модулей памяти и поддерживает до 12 Гбайт регистровой двухканальной DDR333/266/200 SDRAM-памяти с коррекцией ошибок ECC.

В сервере установлен дополнительный гигабитный адаптер Intel Pro/1000 MT, и все тесты выполнялись с его использованием.

На плате нет интегрированного SCSI-контроллера, и для подключения дисков использовались дополнительные контроллеры. В сервере установлено два RAID-контроллера с интерфейсом SCSI Ultra320: Intel SRCU42X с 512 Мбайт кэш-памяти и LSI Megaraid 320-2 с 128 Мбайт кэш-памяти. Операционная система находится на отдельном жестком диске Seagate Cheetah ST 336753LW, подключенном к контроллеру Intel SRCU42X. RAID-массив уровня 10 образован четырьмя SCSI-дисками Seagate Cheetah ST336753LC, попарно установленными в две HotSwap-корзины, которые подключались к разным каналам RAID-контроллера LSI Megaraid 320-2.

Сервер собран в корпусе EVER CASE ECE 3400 с блоком питания мощностью 350 Вт без резервирования.

Тестирование сервера было проведено в двух различных конфигурациях — с 1 и 2 Гбайт оперативной памяти. По результатам тестирования сервер получил знак «Выбор редакции» в обеих номинациях, заняв 2-е место в тесте NetBench и в сумме по тестам WebBench. В тесте WebBench (Static) сервер оказался лучшим (9145,88 запросов в секунду), а в остальных тестах был вторым. Ограничение объема используемой памяти никак не отразилось на производительности данной модели.

Результаты тестирования приведены на рис. 17-20.

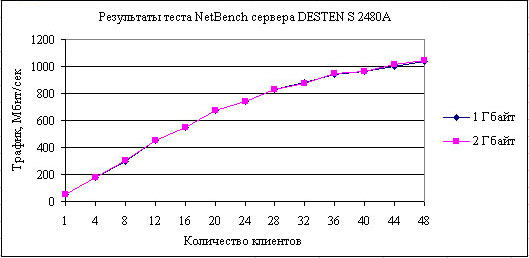

Рис. 17. Результаты теста NetBench сервера DESTEN S 2480A

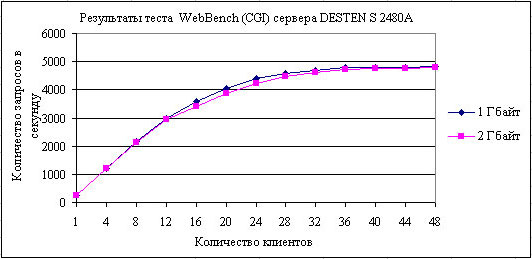

Рис. 18. Результаты теста WebBench (CGI) сервера DESTEN S 2480A

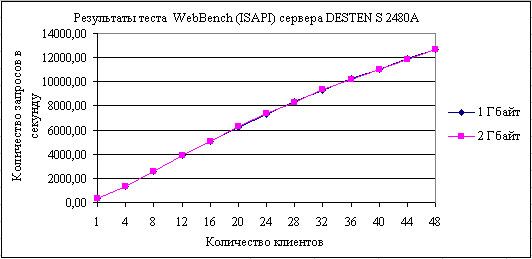

Рис. 19. Результаты теста WebBench (ISAPI) сервера DESTEN S 2480A

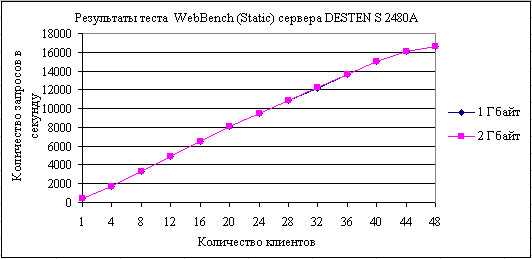

Рис. 20. Результаты теста WebBench (Static) сервера DESTEN S 2480A

Редакция выражает благодарность компании DESTEN Computers (www.desten.ru; тел.: (095) 970-0007) за предоставленный для тестирования сервер DESTEN Navigator 7320DX.

Excimer Gladiator HS3-XD

Сервер Excimer Gladiator HS3-XD от Excimer DM собран на базе материнской платы Intel SE7501HG2 с двумя процессорами Intel Xeon 3,06 ГГц (L3-кэш 1 Мбайт) и 2 Гбайт оперативной памяти (два модуля по 1024 Мбайт). Системная плата Intel SE7501HG2, построенная на основе чипсета Intel E7501 с частотой системной шины 533 МГц, имеет шесть разъемов для установки модулей памяти и поддерживает до 12 Гбайт регистровой двухканальной памяти DDR266 SDRAM с коррекцией ошибок ECC. У трех независимых PCI-шин имеются шесть слотов для установки дополнительных плат. Один слот — на шине PCI-X (64 бит/133 МГц), к которой подключен интегрированный двухпортовый гигабитный сетевой адаптер Intel 82546EB Gigabit Ethernet; два слота — на шине PCI-X (64 бит/100 МГц), к которой подключен интегрированный двухканальный SCSI Ultra320-контроллер Adaptec AIC-7902; на шине PCI (32 бит/33 МГц) — три слота, и к ней подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен двухканальный RAID-контроллер Intel SRCU42X с интерфейсом SCSI Ultra320 и 512 Мбайт кэш-памяти; RAID-массив уровня 10 образован четырьмя SCSI-дисками Seagate Cheetah ST336753LC. RAID-контроллер установлен на шине PCI-X (64 бит/100 МГц). Операционная система расположена на отдельном жестком диске Seagate Cheetah ST336753LC. Все жесткие диски установлены в две HotSwap-корзины, подключенные к разным каналам RAID-контроллера, а диски, образующие RAID-массив, распределены по два на канал.

Модель имеет корпус Intel SC5200, в котором предусмотрена возможность горячей замены вентиляторов. Блок питания выходной мощностью 650 Вт имеет модульную конструкцию. Допускается установка двух (как в этом сервере) или трех автономных модулей, причем третий модуль приобретается отдельно. При отказе одного блока работоспособность сохраняется.

Тестирование сервера было проведено в конфигурациях с 1 и 2 Гбайт оперативной памяти. В тесте WebBench (ISAPI) результат этой модели (6922,32 запросов в секунду) был четвертым среди всех серверов и вторым среди серверов на платформе Intel. Неплохие показатели были в тестах NetBench и WebBench (Static). Лишь в тесте WebBench (CGI) этот сервер занял невысокое место, хотя его результат (2406,34 запросов в секунду) почти не уступает другим серверам с процессором Intel Xeon (L3-кэш 1 Мбайт) 3,06 ГГц. Ограничение объема используемой памяти отразилось только на результатах теста WebBench (CGI).

Результаты тестирования приведены на рис. 21-24.

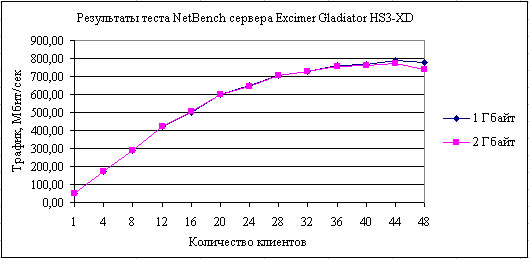

Рис. 21. Результаты теста NetBench сервера Excimer Gladiator HS3-XD

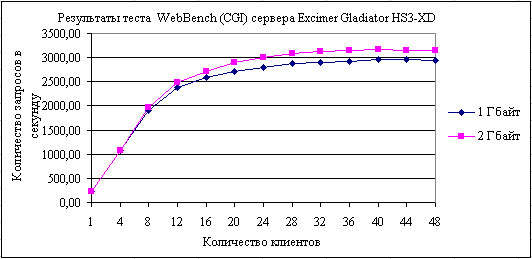

Рис. 22. Результаты теста WebBench (CGI) сервера Excimer Gladiator HS3-XD

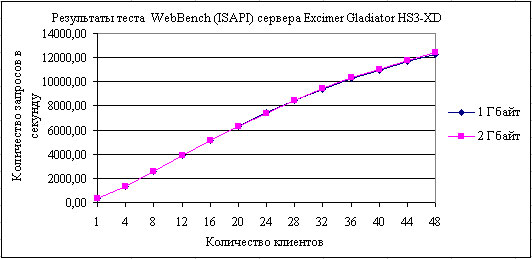

Рис. 23. Результаты теста WebBench (ISAPI) сервера Excimer Gladiator HS3-XD

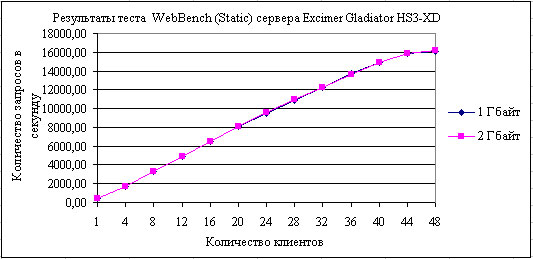

Рис. 24. Результаты теста WebBench (Static) сервера Excimer Gladiator HS3-XD

Редакция выражает благодарность компании Excimer DM (www.excimer.net, e-mail: excimer@excimer.com, тел/факс: (095) 748-3789) за предоставленный для тестирования сервер Excimer Gladiator HS3-XD.

ForceComp K8x2-248

ForceComp K8x2-248 производства компании Force Computers базируется на системной плате Thunder K8S (S2880 UGNR) от компании Tyan с двумя процессорами AMD Opteron 248 и 3 Гбайт оперативной памяти (шесть модулей по 512 Мбайт). Системная плата Thunder K8S (S2880 UGNR) построена на наборе базовой логики AMD-8000 и ориентирована на работу с процессорами типа AMD Opteron с разъемом типа Socket 940. На плате применен контроллер ввода-вывода AMD-8111 и PCI-X-туннель AMD-8131. Связь между основными компонентами платы осуществляется по шине HyperTransport со скоростью пропускания до 6,4 Гбайт/с (на участке процессор—туннель AMD-8131). На плате установлено пять PCI-слотов, подключенных к трем независимым PCI-шинам. Шина PCI-X (64 бит/133/100 МГц) выделена для работы с платами расширения: на ней установлено два PCI-слота и к ней не подключены интегрированные устройства. На шине PCI-X (64 бит/100/66 МГц) установлены два слота, а также подключены интегрированный двухпортовый гигабитный контроллер Gigabit Ethernet Broadcom BCM5704 и двухканальный SCSI Ultra320-контроллер LSI 53C1030R. Скорость работы 64-битных шин задается джамперами. На шине PCI (32 бит/33 МГц) имеется один слот, и сюда же подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

Плата имеет шесть разъемов для установки модулей памяти и поддерживает до 12 Гбайт регистровой двухканальной DDR333/266/200 SDRAM-памяти с коррекцией ошибок ECC.

В сервере установлен одноканальный RAID-контроллер Adaptec ASR-2120S с интерфейсом SCSI Ultra320 и 64 Мбайт кэш-памяти, а RAID-массив уровня 10 образован четырьмя SCSI-дисками Fujitsu MAS3367NP. Операционная система расположена на отдельном жестком диске Fujitsu MAS3367NP, подключенном к интегрированному на плате SCSI-контроллеру.

Недостатком конфигурации этого сервера является установка RAID-контроллера на шину, занятую интегрированными устройствами (Gigabit Ethernet и SCSI-контроллеры), при наличии свободной шины.

Особенностью конструкции данного сервера является применение пишущего DVD-привода Dual-DVD NEC ND-1300A, что может значительно упростить процесс резервирования данных. Учитывая быстро снижающиеся цены DVD-рекордеров и чистых дисков для записи, такое решение может стать популярным для файл-серверов.

Жесткие диски установлены без применения HotSwap-корзин, что позволяет снизить стоимость сервера, но увеличивает время восстановления сервера при отказе одного из жестких дисков. Поэтому эту модель можно рекомендовать только тем компаниям, для которых время простоя сервера не является критичным.

Сервер собран в корпусе Advanced Industrial Computer RMC4L2-0-0 высотой 4 U, предназначенном для установки в стандартную 19-дюймовую стойку. Применен источник питания мощностью 460 Вт без резервирования. Для охлаждения используются три тихоходных вентилятора диаметром 120 мм, что значительно снижает шумность сервера.

Тестирование сервера было проведено с 1 и 3 Гбайт оперативной памяти. На результаты тестирования сервера значительно повлияла некорректная работа интегрированного сетевого контроллера Broadcom BCM5704 c текущей версией драйвера. Оценку реальной производительности сервера можно провести на основе результатов тестов WebBench (CGI), WebBench (ISAPI) и WebBench (Static), выполненных с объемом оперативной памяти 3 Гбайт, которые свидетельствуют о высокой производительности в режиме Web-сервера. В тесте NetBench сервер показал себя весьма неплохо, причем даже с некорректно работающим сетевым контроллером.

Результаты тестирования представлены на рис. 25-28.

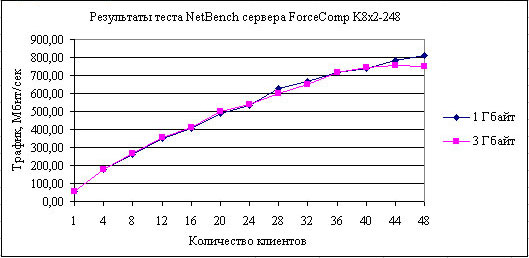

Рис. 25. Результаты теста NetBench сервера ForceComp K8x2-248

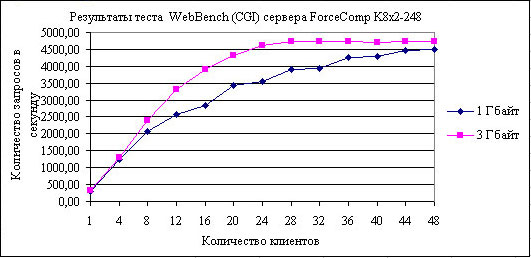

Рис. 26. Результаты теста WebBench (CGI) сервера ForceComp K8x2-248

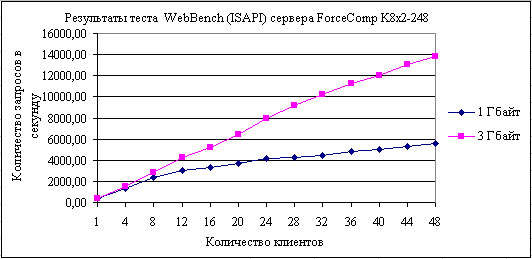

Рис. 27. Результаты теста WebBench (ISAPI) сервера ForceComp K8x2-248

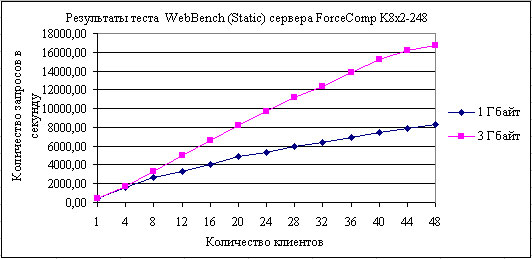

Рис. 28. Результаты теста WebBench (Static) сервера ForceComp K8x2-248

Редакция выражает благодарность компании Force Computers (www.forcecomp.ru; тел.: (095) 775-6655) за предоставленный для тестирования сервер ForceComp K8x2-248

GEG Express 200

Сервер GEG Express 200 от компании Kraftway собран на базе материнской платы Intel SE7501HG2 с двумя процессорами Intel Xeon 3,2 ГГц (L3-кэш 1 Мбайт) и 2 Гбайт оперативной памяти (два модуля по 1024 Мбайт). Системная плата Intel SE7501HG2 на основе чипсета Intel E7501 с частотой системной шины 533 МГц имеет шесть разъемов для установки модулей памяти и поддерживает до 12 Гбайт регистровой двухканальной памяти DDR266 SDRAM с коррекцией ошибок ECC. Три независимые PCI-шины имеют шесть слотов для установки дополнительных плат. На первой шине PCI-X (64 бит/133 МГц) имеется один слот, и к ней также подключен интегрированный двухпортовый гигабитный сетевой адаптер Intel 82546EB Gigabit Ethernet. На второй шине PCI-X (64 бит/100 МГц) — два слота, и сюда же подключен интегрированный двухканальный SCSI Ultra320-контроллер Adaptec AIC-7902. На шине PCI (32 бит/33 МГц) расположены три слота, а подключен к ней интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен двухканальный RAID-контроллер Intel SRCU42X с интерфейсом SCSI Ultra320 и 128 Мбайт кэш-памяти; RAID-массив уровня 10 образован четырьмя SCSI-дисками Seagate Cheetah ST336753LC. RAID-контроллер установлен на шине PCI-X (64 бит/100 МГц). На отдельном жестком диске Seagate Cheetah ST336753LC находится операционная система. Все жесткие диски помещены в две HotSwap-корзины, которые подключены к разным каналам RAID-контроллера, причем диски, образующие RAID-массив, распределены по два на канал.

Данная модель заключена в корпус Intel SC5200 с возможностью горячей замены вентиляторов. Блок питания выходной мощностью 650 Вт имеет модульную конструкцию. Допускается установка как двух (в этом сервере), так и трех автономных модулей, причем третий модуль нужно приобретать отдельно. Если отказывает один из блоков, работоспособность сохраняется.

Тестирование сервера было проведено в двух различных конфигурациях — с 1 и 2 Гбайт оперативной памяти. По результатам тестирования данный сервер получил знак «Выбор редакции» в номинации «Лучший Web-сервер», показав третий результат. Наиболее выигрышно сервер показал себя в тесте WebBench (ISAPI) — его результат (6933,44 запросов в секунду) был третьим среди всех серверов и лучшим среди моделей на платформе Intel. Итоговый показатель в тесте WebBench (Static) был равен 9095,12 запросов в секунду — это 4-е место среди всех серверов и 2-е среди серверов на платформе Intel. Неплохо эта модель выглядела и в тесте NetBench. Ограничение объема используемой памяти отразилось лишь на результате теста WebBench (CGI).

Результаты тестирования показаны на рис. 29-32.

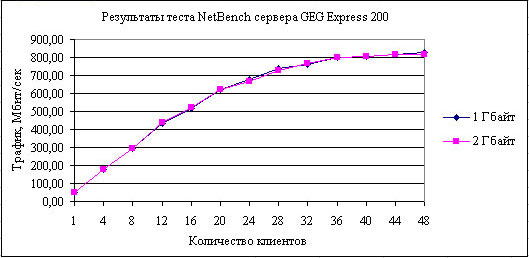

Рис. 29. Результаты теста NetBench сервера GEG Express 200

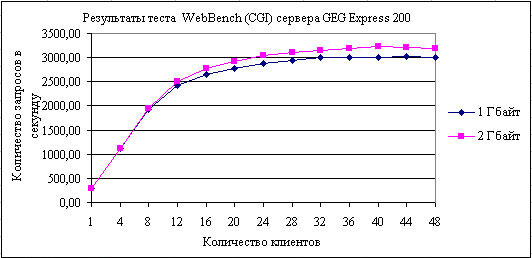

Рис. 30. Результаты теста WebBench (CGI) сервера GEG Express 200

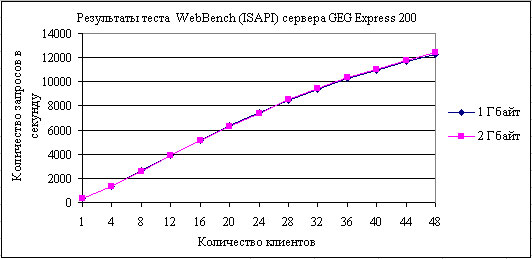

Рис. 31. Результаты теста WebBench (ISAPI) сервера GEG Express 200

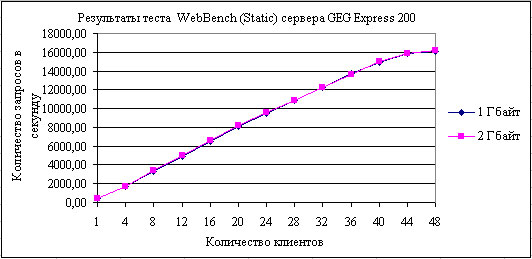

Рис. 32. Результаты теста WebBench (Static) сервера GEG Express 200

Редакция выражает благодарность компании Kraftway Computers (www.kraftway.ru; e-mail: info@kraftway.ru; тел.: (095) 956-4980, 956-4981) за предоставленный для тестирования сервер GEG Express 200.

Klondike President 200

Модель Klondike President 200 производства компании «Клондайк Компьютерс» собрана на базе системной платы Thunder K8S (S2880 UGNR) от компании Tyan с двумя процессорами AMD Opteron 248 и 1 Гбайт оперативной памяти (четыре модуля по 256 Мбайт). Системная плата Thunder K8S (S2880 UGNR) построена на наборе базовой логики AMD-8000 и служит для работы с процессорами типа AMD Opteron с разъемом типа Socket 940. На плате имеется контроллер ввода-вывода AMD-8111 и PCI-X-туннель AMD-8131. Связь между основными компонентами платы осуществляется по шине HyperTransport со скоростью пропускания до 6,4 Гбайт/с (на участке процессор-туннель AMD-8131). На плате установлено пять PCI-слотов, подключенных к трем независимым PCI-шинам. На шине PCI-X (64 бит/133/100 МГц), выделенной для работы с платами расширения, установлено два PCI-слота, и к ней не подключены интегрированные устройства. На шине PCI-X (64 бит/100/66 МГц) также установлены два слота, но к этой шине подключены интегрированный двухпортовый гигабитный контроллер Gigabit Ethernet Broadcom BCM5704 и двухканальный SCSI Ultra320-контроллер LSI 53C1030R. Скорость работы 64-битных шин задается джамперами. К шине PCI (32 бит/33 МГц), где имеется один слот, подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

Плата имеет шесть разъемов для установки модулей памяти и поддерживает до 12 Гбайт регистровой двухканальной DDR333/266/200 SDRAM-памяти с коррекцией ошибок ECC.

В сервере установлен дополнительный гигабитный адаптер Intel Pro/1000 MT, с которым выполнялись все тесты.

Дисковая подсистема сервера построена на основе двухканального RAID-контроллера Intel SRCU42X с интерфейсом SCSI Ultra320 и 512 Мбайт кэш-памяти и пяти жестких дисков Fujitsu MAS3735NC. На один из дисков установлена операционная система, а четыре оставшихся объединены в RAID-массив уровня 10. Все жесткие диски размещены в две HotSwap-корзины, подключенные к разным каналам RAID контроллера, а диски, образующие RAID-массив, распределены по два на канал.

Сервер изготовлен в корпусе Intel SC5200 базовой комплектации с источником питания мощностью 450 Вт без резервирования, что немного снижает надежность сервера.

По результатам тестирования данный сервер получил знак «Выбор редакции» в обеих номинациях, показав лучший результат в тесте NetBench и в сумме по тестам WebBench. Лучшие результаты были показаны в тестах NetBench (681,2 Мбит/с), WebBench (CGI) — 3773,28 запросов в секунду и WebBench (ISAPI) — 6965,0 запросов в секунду. В тесте WebBench (Static) с показателем 9133,02 запросов в секунду эта модель заняла 2-е место.

Результаты тестирования сервера приведены на рис. 33-36.

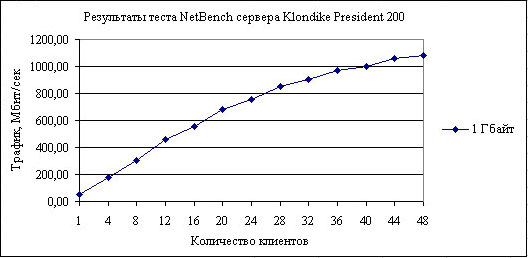

Рис. 33. Результаты теста NetBench сервера Klondike President 200

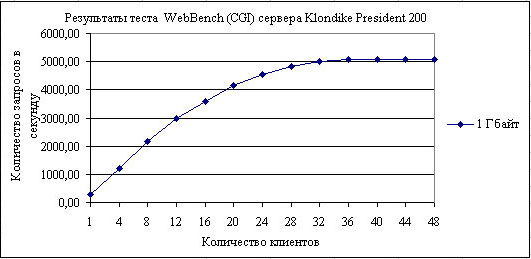

Рис. 34. Результаты теста WebBench (CGI) сервера Klondike President 200

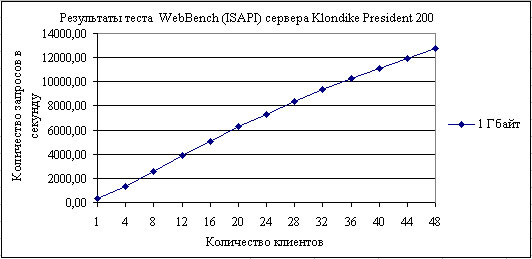

Рис. 35. Результаты теста WebBench (ISAPI) сервера Klondike President 200

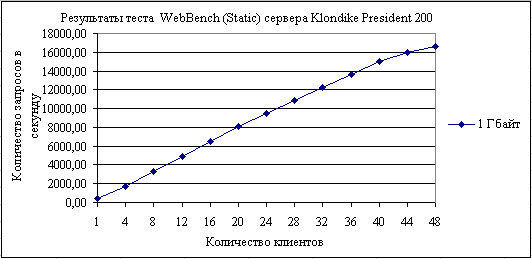

Рис. 36. Результаты теста WebBench (Static) сервера Klondike President 200

Редакция выражает благодарность компании «Клондайк Компьютерс» (www.klondike.ru; тел.: (095) 363-9222, 363-9223) за предоставленный для тестирования сервер Klondike President 200.

Klondike President 2000A

Сервер Klondike President 2000A от «Клондайк Компьютерс» собран на базе материнской платы Intel SE7501BR2 с двумя процессорами Intel Xeon 3,2 ГГц (L3-кэш 1 Мбайт) и 2 Гбайт оперативной памяти (два модуля по 1024 Мбайт). Системная плата Intel SE7501 BR 2, основанная на чипсете Intel E7501 с частотой системной шины 533 МГц, имеет четыре разъема для установки модулей памяти и поддерживает до 8 Гбайт регистровой двухканальной DDR266 SDRAM-памяти с коррекцией ошибок ECC. На трех независимых PCI-шинах имеются шесть слотов для установки дополнительных плат. На шине PCI-X (64 бит/133/100 МГц) — два слота, эта шина выделена для работы с платами расширения, к ней не подключены интегрированные на плату компоненты, и работает она на частоте 133 МГц при установке платы в один слот и 100 МГц при установке плат в оба слота. На шине PCI-X (64 бит/100 МГц) тоже два слота, и к ней подключен интегрированный одноканальный SCSI Ultra320-контроллер Adaptec AIC-7901. На шине PCI (32 бит/33 МГц) имеется два слота и к ней подключены интегрированные сетевые адаптеры и видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

На плате интегрированы два Ethernet-контроллера: Intel 82550PM 10/100 Fast Ethernet и Intel 82540EM Gigabit Ethernet. Поскольку интегрированный гигабитный контроллер имеет низкую скорость работы, в сервере установлен дополнительный гигабитный адаптер Intel Pro/1000 MT.

В сервере установлен двухканальный RAID-контроллер Intel SRCU42X с интерфейсом SCSI Ultra320 и 512 Мбайт кэш-памяти, а RAID-массив уровня 10 образован четырьмя SCSI-дисками Fujitsu MAS3367NC. Операционная система находится на отдельном жестком диске Fujitsu MAS3367NC. Все жесткие диски помещены в две HotSwap-корзины, которые подключены к разным каналам RAID-контроллера. Диски, образующие RAID-массив, распределены по два на канал.

Дополнительный гигабитный адаптер и RAID-контроллер установлены на разные PCI-шины: RAID-контроллер — на шину PCI-X (64 бит/133/100 МГц), а гигабитный адаптер — на шину PCI-X (64 бит/100 МГц).

Сервер изготовлен в корпусе Intel SC5200 (высота 5 U), предназначенном для установки в стандартную 19-дюймовую стойку. Блок питания выходной мощностью 650 Вт имеет модульную конструкцию. Допускается установка двух или трех автономных модулей (третий модуль приобретается отдельно). Если установлены три модуля (как в этом сервере), то они работают по схеме 2+1, то есть один модуль постоянно находится в горячем резерве и включается при отказе одного из модулей. Замену вышедшего из строя модуля можно провести без отключения сервера.

Тестирование сервера было проведено в конфигурациях с 1 и с 2 Гбайт оперативной памяти. По результатам тестирования сервер получил знак «Выбор редакции» в номинации «Лучший файловый сервер», показав третий результат среди всех моделей и став лучшим среди серверов на платформе Intel. Интересно выполнена настройка сервера. Данный сервер значительно опередил другие модели на платформе Intel в тестах NetBench (612,4 Мбит/сек) и WebBench (CGI) (2723,43 запросов в секунду), находился в лидирующей группе в тесте WebBench (Static) (9094,5 запросов в секунду), но уступил сразу нескольким серверам в тесте WebBench (ISAPI), где показал пятый результат среди серверов на платформе Intel (6679,78 запросов в секунду). Ограничение объема используемой памяти отразилось лишь на результате теста WebBench (CGI), причем незначительно.

Результаты тестирования приведены на рис. 37-40.

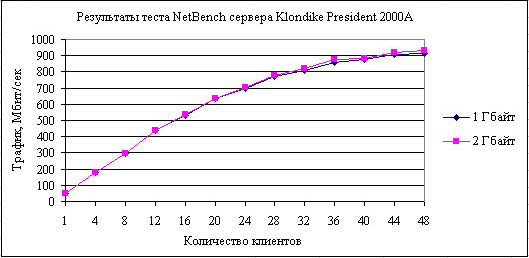

Рис. 37. Результаты теста NetBench сервера Klondike President 2000A

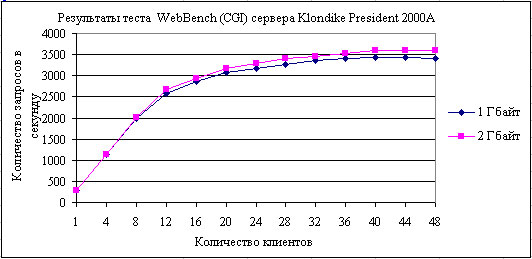

Рис. 38. Результаты теста WebBench (CGI) сервера Klondike President 2000A

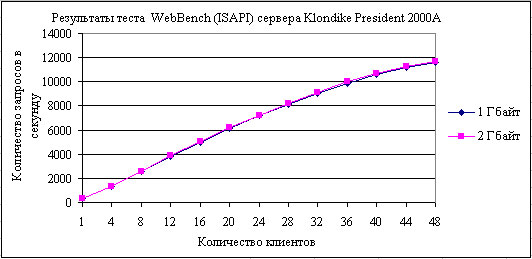

Рис. 39. Результаты теста WebBench (ISAPI) сервера Klondike President 2000A

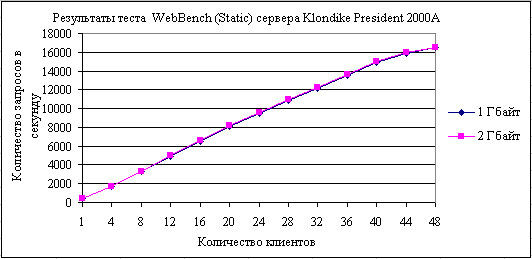

Рис. 40. Результаты теста WebBench (Static) сервера Klondike President 2000A

Редакция выражает благодарность компании «Клондайк Компьютерс» (www.klondike.ru; тел.: (095) 363-9222, 363-9223) за предоставленный для тестирования сервер Klondike President 2000A.

MultiCo Mco 3066S

Сервер MultiCo Mco 3066S производства компании MultiCo базируется на материнской плате Supermicro X5DP8-G2 с двумя процессорами Intel Xeon 3,06 ГГц (1 Мбайт L3 кэш) и 1 Гбайт оперативной памяти (два модуля по 512 Мбайт). Системная плата Supermicro X5DP8-G2 построена на основе чипсета Intel E7501 с частотой системной шины 533 МГц, имеет восемь разъемов для установки модулей памяти и поддерживает до 16 Гбайт регистровой двухканальной DDR266 SDRAM-памяти с коррекцией ошибок ECC. Три PCI-шины являются независимыми и имеют в сумме шесть слотов для установки дополнительных плат: на шине PCI-X (64 бит/133 МГц) — два слота, на шине PCI-X (64 бит/100 МГц) — один слот (к ней подключен интегрированный двухканальный SCSI Ultra320-контроллер Adaptec AIC-7902), а на PCI-X (64 бит/66 МГц) — три слота. К южному мосту ICH3-S подключены интегрированный двухпортовый гигабитный сетевой адаптер Intel 82546EB Gigabit Ethernet и интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен двухканальный RAID-контроллер ICP-Vortex GDT8524RZ с интерфейсом SCSI Ultra320 и 256 Мбайт кэш-памяти, а RAID-массив уровня 10 образован четырьмя SCSI-дисками Fujitsu MAS3367NC. На шине PCI-X (64 бит/66 МГц) установлен RAID-контроллер. Диски попарно размещены в HotSwap-корзины (пятиместные корзины Supermicro), подключенные к разным каналам RAID-контроллера.

Операционная система находится на жестком диске Fujitsu MAS3367NP, который подключается к SCSI-контроллеру системной платы.

Сервер заключен в легкий алюминиевый корпус Chyang Fun CF-481 высотой 4 U, предназначенный для установки в стандартную 19-дюймовую стойку. В сервере имеется источник питания мощностью 550 Вт без резервирования, что хотя и снижает его цену, но негативно сказывается на надежности. Для охлаждения используются три тихоходных вентилятора диаметром 120 мм, что значительно уменьшает шум.

В тестах WebBench сервер показал ровные средние результаты, соответствующие используемому здесь процессору (Intel Xeon (1 Мбайт L3-кэш) 3,06 ГГц). Результат в тесте NetBench был довольно низким, что объясняется невысокой производительностью дисковой подсистемы.

Результаты тестирования сервера приведены на рис. 41-44.

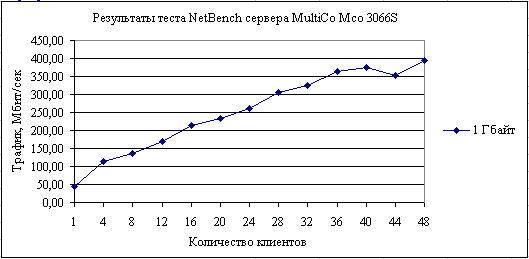

Рис. 41. Результаты теста NetBench сервера MultiCo Mco 3066S

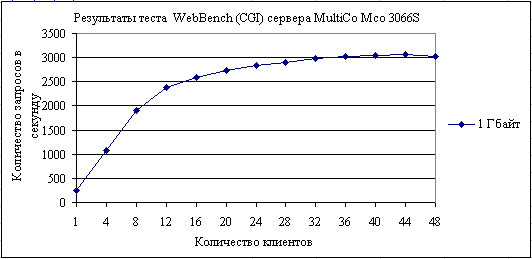

Рис. 42. Результаты теста WebBench (CGI) сервера MultiCo Mco 3066S

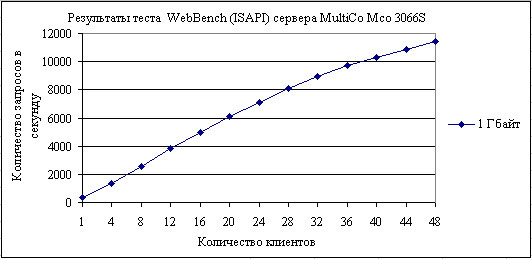

Рис. 43. Результаты теста WebBench (ISAPI) сервера MultiCo Mco 3066S

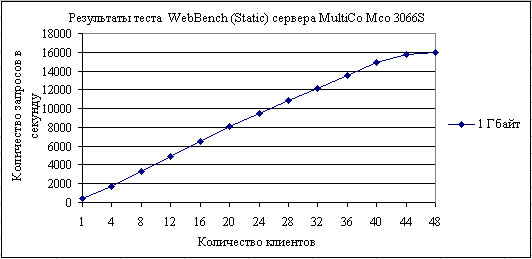

Рис. 44. Результаты теста WebBench (Static) сервера MultiCo Mco 3066S

Редакция выражает благодарность компании MultiCo (www.multico-com.ru; тел.: (095) 107-9010) за предоставленный для тестирования сервер MultiCo Mco 3066S.

RAMEC Tornado Xeon 3,2

Сервер RAMEC Tornado Xeon 3,2 производства компании RAMEC (Санкт-Петербург) изготовлен на базе материнской платы Intel SE7501HG2 с двумя процессорами Intel Xeon 3,2 ГГц (L3-кэш 1 Мбайт) и 4 Гбайт оперативной памяти (четыре модуля по 1024 Мбайт). Системная плата Intel SE7501HG2, построенная на чипсете Intel E7501 с частотой системной шины 533 МГц, имеет шесть разъемов для установки модулей памяти и поддерживает до 12 Гбайт регистровой двухканальной DDR266 SDRAM-памяти с коррекцией ошибок ECC. На трех независимых PCI-шинах имеются шесть слотов для установки дополнительных плат. На шине PCI-X (64 бит/133 МГц) имеется один слот и к ней также подключен интегрированный двухпортовый гигабитный сетевой адаптер Intel 82546EB Gigabit Ethernet. На шине PCI-X (64 бит/100 МГц) имеется два слота, и к ней же подключен интегрированный двухканальный SCSI Ultra320-контроллер Adaptec AIC-7902. На шине PCI (32 бит/33 МГц) имеется три слота и к ней подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен двухканальный RAID-контроллер LSI Megaraid 320-2 с интерфейсом SCSI Ultra320 и 64 Мбайт кэш-памяти; RAID-массив уровня 10 образован четырьмя SCSI-дисками Seagate ST336753LC. Операционная система находится на отдельном жестком диске Seagate ST336753LC. На шине PCI-X (64 бит/100 МГц) установлен RAID-контроллер.

Все жесткие диски установлены в две HotSwap-корзины, подключенные к разным каналам RAID-контроллера, причем диски, образующие RAID-массив, распределены по два на канал.

Корпус Intel SC5200 обладает возможностью горячей замены вентиляторов. Блок питания выходной мощностью 650 Вт модульной конструкции допускает установку двух (как в этом сервере) или трех автономных модулей (третий приобретается отдельно). При отказе одного блока работоспособность сохраняется.

Тестирование сервера было проведено в двух различных конфигурациях: с 1 и 4 Гбайт оперативной памяти. Во всех тестах сервер показал стабильные ровные результаты со средними значениями. Это шестой результат в тесте NetBench (578,1 Мбит/с) и восьмой в тесте WebBench. Сервер масштабируем: ограничение объема используемой памяти повлияло на результаты тестов NetBench и WebBench (CGI), причем в тесте WebBench (CGI) в большей степени.

Результаты тестирования даны на рис. 45-48.

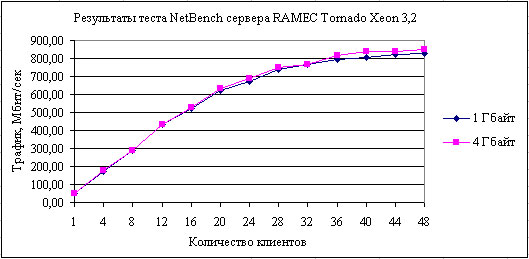

Рис. 45. Результаты теста NetBench сервера RAMEC Tornado Xeon 3,2

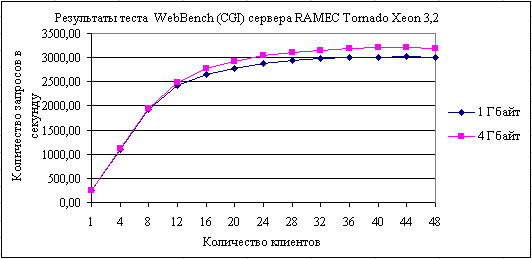

Рис. 46. Результаты теста WebBench (CGI) сервера RAMEC Tornado Xeon 3,2

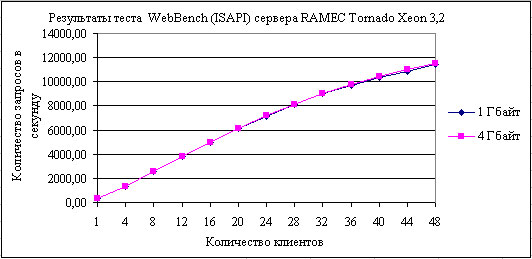

Рис. 47. Результаты теста WebBench (ISAPI) сервера RAMEC Tornado Xeon 3,2

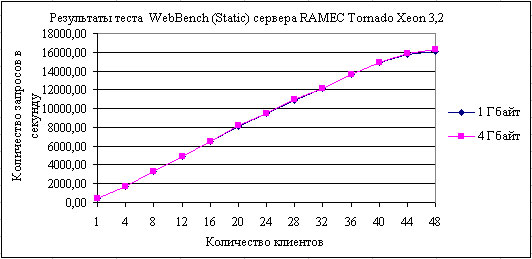

Рис. 48. Результаты теста WebBench (Static) сервера RAMEC Tornado Xeon 3,2

Редакция выражает благодарность компании RAMEC (www.ramec.ru; тел.: (812) 140-3838; (095) 476-9656) за предоставленный для тестирования сервер RAMEC Tornado Xeon 3,2.

Trinity Mid Range Server

Модель Trinity Mid Range Server от ООО «Тринити Солюшнс» собрана на базе материнской платы Supermicro X5DP8-G2 с двумя процессорами Intel Xeon 3,06 ГГц (512 Kбайт кэш) и 2 Гбайт оперативной памяти (два модуля по 1024 Мбайт). Системная плата Supermicro X5DP8-G2 построена на чипсете Intel E7501 с частотой системной шины 533 МГц, имеет восемь разъемов для установки модулей памяти и поддерживает до 16 Гбайт регистровой двухканальной DDR266 SDRAM-памяти с коррекцией ошибок ECC. Все три PCI-шины независимы и имеют шесть слотов для установки дополнительных плат: на PCI-X (64 бит/133 МГц) — два слота, на PCI-X (64 бит/100 МГц) — один слот (к ней подключен интегрированный двухканальный SCSI Ultra320-контроллер Adaptec AIC-7902), а на шине PCI-X (64 бит/66 МГц) — три слота. Интегрированный двухпортовый гигабитный сетевой адаптер Intel 82546EB Gigabit Ethernet подключен к южному мосту ICH3-S, как и интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен двухканальный RAID-контроллер LSI Megaraid 320-2 с интерфейсом SCSI Ultra320 и 64 Мбайт кэш-памяти, а RAID-массив уровня 5 образован пятью SCSI-дисками Seagate ST336607LC. Операционная система находится на отдельном жестком диске Seagate ST336607LC. RAID-контроллер установлен на шине PCI-X (64 бит/66 МГц). Все жесткие диски установлены в HotSwap-корзину.

Сервер изготовлен в корпусе Supermicro SC742S-600. Блок питания выходной мощностью 600 Вт имеет модульную конструкцию. Три модуля (мощностью по 300 Вт каждый) работают по схеме 2+1, то есть один модуль постоянно находится в горячем резерве и включается при отказе одного из модулей. Замену вышедшего из строя модуля можно провести без отключения сервера.

Тестирование проводилось в двух конфигурациях (с 1 и 2 Гбайт оперативной памяти). Несмотря на то что этот сервер был оснащен одним из самых слабых в этом тестировании процессором и имел диски с низкой скоростью вращения, он все-таки показал очень хорошие результаты. Лучшим достижением стало 6-е место в тесте WebBench (ISAPI) — 6779,8 запросов в секунду. Установленный в сервере процессор имеет 512 Кбайт кэш-памяти, и ограничение объема используемой памяти снижало производительность сервера при работе под высокой нагрузкой во всех тестах. Особенно сильно уменьшение объема используемой памяти проявилось в тесте WebBench (CGI).

Результаты тестирования представлены на рис. 49-52.

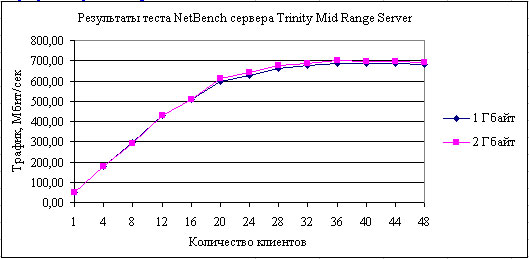

Рис. 49. Результаты теста NetBench сервера Trinity Mid Range Server

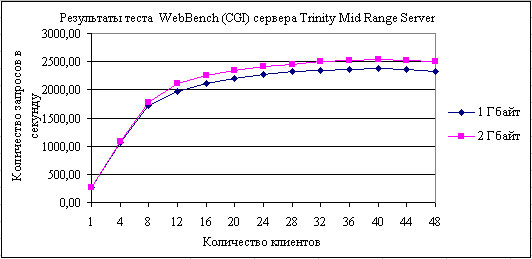

Рис. 50. Результаты теста WebBench (CGI) сервера Trinity Mid Range Server

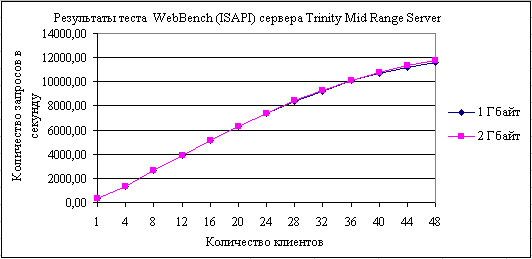

Рис. 51. Результаты теста WebBench (ISAPI) сервера Trinity Mid Range Server

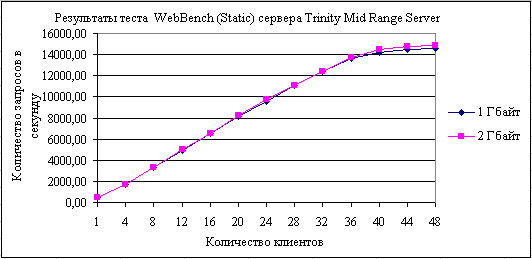

Рис. 52. Результаты теста WebBench (Static) сервера Trinity Mid Range Server

Редакция выражает благодарность ООО «Тринити Солюшнс» (www.trinity.msk.ru; тел.: (095) 232-9230, (812) 327-5960) за предоставленный для тестирования сервер Trinity Mid Range Server.

TS Superserver T4020 XSR

TS Superserver T4020 XSR от True System собран на базе материнской платы Supermicro X5DP8-G2 с двумя процессорами Intel Xeon 2,8 ГГц (512 Kбайт кэш) и 2 Гбайт оперативной памяти (два модуля по 1024 Мбайт). Системная плата Supermicro X5DP8-G2, основанная на чипсете Intel E7501 с частотой системной шины 533 МГц, имеет восемь разъемов для установки модулей памяти и поддерживает до 16 Гбайт регистровой двухканальной памяти DDR266 SDRAM с коррекцией ошибок ECC. Три независимые PCI-шины имеют шесть слотов для установки дополнительных плат. На шине PCI-X (64 бит/133 МГц) — два слота, на шине PCI-X (64 бит/100 МГц) — один слот, и к ней подключен интегрированный двухканальный SCSI Ultra320-контроллер Adaptec AIC-7902. На шине PCI-X (64 бит/66 МГц) имеется три слота. Интегрированный двухпортовый гигабитный сетевой адаптер Intel 82546EB Gigabit Ethernet подключен к южному мосту ICH3-S, к которому также подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен двухканальный RAID-контроллер LSI Megaraid 320-2 с интерфейсом SCSI Ultra320 и 64 Мбайт кэш-памяти; RAID-массив уровня 5 был образован десятью SCSI-дисками Fujitsu MAS3735NC. RAID-контроллер установлен на шине PCI-X (64 бит/133 МГц). Диски по пять штук размещены в HotSwap-корзины, подключенные к разным каналам RAID-контроллера. Операционная система установлена на жестком диске Fujitsu MAS3367NP, который подключен к SCSI-контроллеру системной платы.

Сервер изготовлен в корпусе Supermicro SYS-7043P-8R. Блок питания выходной мощностью 600 Вт имеет модульную конструкцию. Три модуля по 300 Вт работают по схеме 2+1: один из них постоянно находится в горячем резерве и включается при отказе любого из модулей. Замена вышедшего из строя модуля проводится без отключения сервера.

Тестирование сервера было проведено в двух различных конфигурациях: с 1 и 2 Гбайт оперативной памяти. Результаты оказались невысокими, потому что сервер был оснащен самым слабым в этом тестировании процессором, а конфигурация дисковой подсистемы (10 дисков в RAID-массиве уровня 5) предоставляла максимальное дисковое пространство, а не максимальную скорость работы. Установленный в сервере процессор имеет 512 Кбайт кэш-памяти, и ограничение объема используемой памяти снижало производительность сервера при работе под высокой нагрузкой во всех тестах, причем особенно заметно — в тесте WebBench (CGI).

Результаты тестирования показаны на рис. 53-56.

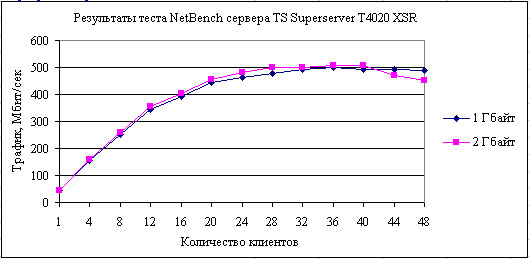

Рис. 53. Результаты теста NetBench сервера TS Superserver T4020 XSR

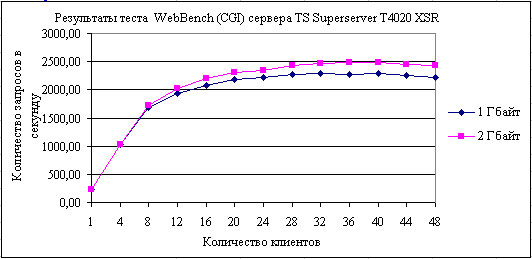

Рис. 54. Результаты теста WebBench (CGI) сервера TS Superserver T4020 XSR

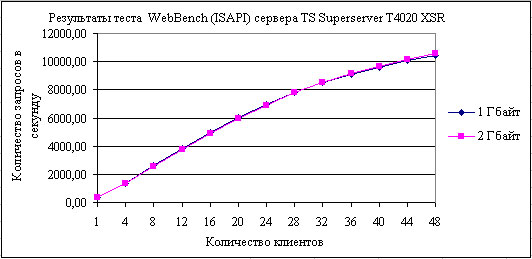

Рис. 55. Результаты теста WebBench (ISAPI) сервера TS Superserver T4020 XSR

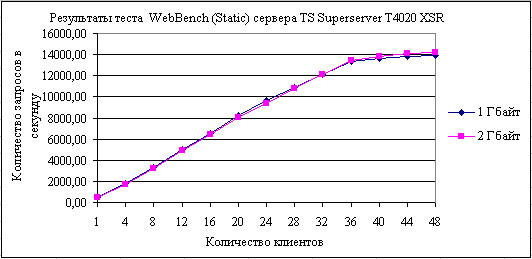

Рис. 56. Результаты теста WebBench (Static) сервера TS Superserver T4020 XSR

Редакция выражает благодарность компании True System (www.truesystem.ru; тел.: (095) 747-3113) за предоставленный для тестирования сервер TS Superserver T4020 XSR.

TS Transport T1020 OS

Сервер TS Transport T1020 OS производства от True System базируется на системной плате Thunder K8S (S2880 UGNR) от компании Tyan с двумя процессорами AMD Opteron 246 и 4 Гбайт оперативной памяти (четыре модуля по 1024 Мбайт). Системная плата Thunder K8S (S2880 UGNR) построена на наборе базовой логики AMD-8000 и предназначена для работы с процессорами типа AMD Opteron с разъемом типа Socket 940. В плате использованы контроллер ввода-вывода AMD-8111 и PCI-X-туннель AMD-8131. Связь между основными компонентами платы осуществляется по шине HyperTransport со скоростью пропускания до 6,4 Гбайт/с (на участке процессор—туннель AMD-8131). На плате установлено пять PCI-слотов, подключенных к трем независимым PCI-шинам. Шина PCI-X (64 бит/133/100 МГц) выделена для работы с платами расширения; на ней установлено два PCI-слота, а интегрированные устройства не подключены. На шине PCI-X (64 бит/100/66 МГц) также установлены два слота, но к этой шине подключены интегрированный двухпортовый гигабитный контроллер Gigabit Ethernet Broadcom BCM5704 и двухканальный SCSI Ultra320-контроллер LSI 53C1030R. Скорость работы 64-битных шин задается джамперами. На шине PCI (32 бит/33 МГц) имеется один слот и к ней подключен интегрированный видеоконтроллер ATI Rage XL с 8 Мбайт видеопамяти.

В сервере установлен одноканальный RAID-контроллер Adaptec ASR-2120S с интерфейсом SCSI Ultra320 и 64 Мбайт кэш-памяти: RAID-массив уровня 5 образован тремя SCSI-дисками Fujitsu MAS3367NC. Операционная система установлена на отдельном жестком диске Fujitsu MAS3367N. Все диски расположены в индивидуальных отсеках с возможностью горячей замены.

Сервер собран в алюминиевом корпусе TYAN GX28 B2880T1S высотой 1 U, предназначенном для установки в стандартную 19-дюймовую стойку. Имеется блок питания без резервирования мощностью 400 Вт.

Тестирование сервера проводилось в конфигурациях с 1 и 4 Гбайт оперативной памяти. На результаты тестирования сервера значительно повлияла некорректная работа интегрированного сетевого контроллера Broadcom BCM5704. Оценку реальной производительности сервера можно провести на основе итогов тестов WebBench (CGI), WebBench (ISAPI) и WebBench (Static), выполненных с объемом оперативной памяти 4 Гбайт, которые свидетельствуют о высокой производительности в режиме Web-сервера.

Результаты тестирования приведены на рис. 57-60.

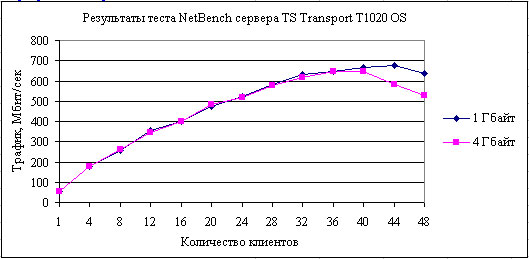

Рис. 57. Результаты теста NetBench сервера TS Transport T1020 OS

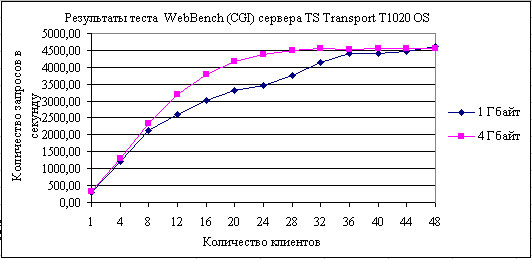

Рис. 58. Результаты теста WebBench (CGI) сервера TS Transport T1020 OS

Рис. 59. Результаты теста WebBench (ISAPI) сервера TS Transport T1020 OS

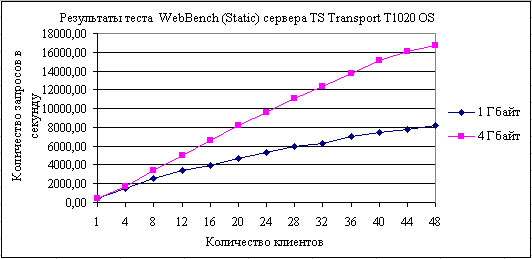

Рис. 60. Результаты теста WebBench (Static) сервера TS Transport T1020 OS

Редакция выражает благодарность компании True System (www.truesystem.ru; тел.: (095) 747-3113) за предоставленный для тестирования сервер TS Transport T1020 OS



КомпьютерПресс 2'2004

Наш канал на Youtube

1999 1 2 3 4 5 6 7 8 9 10 11 12
2000 1 2 3 4 5 6 7 8 9 10 11 12
2001 1 2 3 4 5 6 7 8 9 10 11 12
2002 1 2 3 4 5 6 7 8 9 10 11 12
2003 1 2 3 4 5 6 7 8 9 10 11 12
2004 1 2 3 4 5 6 7 8 9 10 11 12
2005 1 2 3 4 5 6 7 8 9 10 11 12
2006 1 2 3 4 5 6 7 8 9 10 11 12
2007 1 2 3 4 5 6 7 8 9 10 11 12
2008 1 2 3 4 5 6 7 8 9 10 11 12
2009 1 2 3 4 5 6 7 8 9 10 11 12
2010 1 2 3 4 5 6 7 8 9 10 11 12
2011 1 2 3 4 5 6 7 8 9 10 11 12
2012 1 2 3 4 5 6 7 8 9 10 11 12
2013 1 2 3 4 5 6 7 8 9 10 11 12
Популярные статьи
КомпьютерПресс использует
