Воздушно-цинковые элементы: от батарей к аккумуляторам

Сергей Асмаков

Энергетическая проблема

Воздушно-цинковые элементы

От батарей к аккумуляторам



Выход компактных воздушно-цинковых аккумуляторов на массовый рынок может значительно изменить ситуацию в рыночном сегменте малогабаритных источников автономного питания для портативных компьютеров и цифровых устройств.

Энергетическая проблема

За последние годы значительно увеличился парк портативных компьютеров и различных цифровых устройств, многие из которых появились на рынке совсем недавно. Этот процесс заметно ускорился в связи с увеличением популярности мобильных телефонов. В свою очередь, стремительный рост количества портативных электронных устройств вызвал серьезное увеличение спроса на автономные источники электроэнергии, в частности на различные виды батареек и аккумуляторов.

Однако необходимость обеспечения огромного количества портативных устройств элементами питания является лишь одной стороной проблемы. Так, по мере развития портативных электронных устройств увеличивается плотность монтажа элементов и мощность используемых в них микропроцессоров — всего за три года тактовая частота используемых процессоров КПК возросла на порядок. На смену крошечным монохромным экранам приходят цветные дисплеи с высоким разрешением и увеличенным размером экрана. Все это приводит к росту энергопотребления. Кроме того, в сфере портативной электроники явно прослеживается тенденция к дальнейшей миниатюризации. С учетом перечисленных факторов становится вполне очевидно, что увеличение энергоемкости, мощности, долговечности и надежности используемых элементов питания является одним из важнейших условий для обеспечения дальнейшего развития портативных электронных устройств.

Весьма остро проблема возобновляемых источников автономного питания стоит в сегменте портативных ПК. Современные технологии позволяют создавать ноутбуки, практически не уступающие по своей функциональной оснащенности и производительности полноценным настольным системам. Однако отсутствие достаточно эффективных источников автономного питания лишает пользователей ноутбуков одного из главных преимуществ данного вида компьютеров — мобильности. Хорошим показателем для современного ноутбука, оснащенного литий-ионным аккумулятором, является время автономной работы порядка 4 часов1, но для полноценной работы в мобильных условиях этого явно недостаточно (например, перелет из Москвы в Токио занимает около 10 часов, а из Москвы в Лос-Анджелес — почти 15).

Одним из вариантов решения проблемы увеличения времени автономной работы портативных ПК является переход от ныне распространенных никель-металлгидридных и литий-ионных аккумуляторов к химическим топливным элементам2. Наиболее перспективными с точки зрения применения в портативных электронных устройствах и ПК являются топливные элементы с низкой рабочей температурой — такие как PEM (Proton Exchange Membrane) и DMCF (Direct Methanol Fuel Cells). В качестве топлива для этих элементов используется водный раствор метилового спирта (метанола)3.

Впрочем, на данном этапе описывать будущее химических топливных элементов исключительно в розовых тонах было бы чересчур оптимистично. Дело в том, что на пути массового распространения топливных элементов в портативных электронных устройствах стоят как минимум два препятствия. Во-первых, метанол является довольно токсичным веществом, что предполагает повышенные требования к герметичности и надежности топливных картриджей. Во-вторых, для обеспечения приемлемой скорости прохождения химических реакций в топливных элементах с низкой рабочей температурой необходимо использовать катализаторы. В настоящее время в PEM- и DMCF-элементах применяются катализаторы из платины и ее сплавов, но природные запасы этого вещества невелики, а его стоимость высока. Теоретически возможно заменить платину иными катализаторами, однако пока ни одному из коллективов, занимающихся исследованиями в данном направлении, не удалось найти приемлемой альтернативы. Сегодня так называемая платиновая проблема является, пожалуй, наиболее серьезной преградой на пути широкого распространения топливных элементов в портативных ПК и электронных устройствах.




1 Имеется в виду время работы от штатного аккумулятора.

2 Подробнее о топливных элементах можно прочитать в статье «Топливные элементы: год надежд», опубликованной в № 1’2005.

3 PEM-элементы, работающие на газообразном водороде, оснащаются встроенным конвертором для получения водорода из метанола.

В начало В начало

Воздушно-цинковые элементы

Хотя авторы ряда публикаций считают воздушно-цинковые батареи и аккумуляторы одним из подвидов топливных элементов, это не совсем верно. Ознакомившись с устройством и принципом работы воздушно-цинковых элементов даже в общих чертах, можно сделать вполне однозначный вывод о том, что корректнее рассматривать их именно как отдельный класс автономных источников питания.

Конструкция ячейки воздушно-цинкового элемента включает катод и анод, разделенные щелочным электролитом и механическими сепараторами. В качестве катода используется газодиффузный электрод (gas diffusion electrode, GDE), водопроницаемая мембрана которого позволяет получать кислород из циркулирующего через нее атмосферного воздуха. «Топливом» является цинковый анод, окисляющийся в процессе работы элемента, а окислителем — кислород, получаемый из поступающего через «дыхательные отверстия» атмосферного воздуха.

На катоде происходит реакция электровосстановления кислорода, продуктами которой являются отрицательно заряженные гидроксид-ионы:

O2 + 2H2O +4e 4OH.

Гидроксид-ионы движутся в электролите к цинковому аноду, где происходит реакция окисления цинка с высвобождением электронов, которые через внешнюю цепь возвращаются на катод:

Zn + 4OH Zn(OH)42– + 2e.

Zn(OH)42– ZnO + 2OH + H2O.

Вполне очевидно, что воздушно-цинковые элементы не попадают под классификацию химических топливных элементов: во-первых, в них используется расходуемый электрод (анод), а во-вторых, топливо изначально закладывается внутрь ячейки, а не подается в ходе работы извне.

Напряжение между электродами одной ячейки воздушно-цинкового элемента составляет 1,45 В, что очень близко к аналогичному параметру щелочных (алкалиновых) батареек. При необходимости, чтобы получить более высокое напряжение питания, можно объединять несколько последовательно соединенных ячеек в батарею.

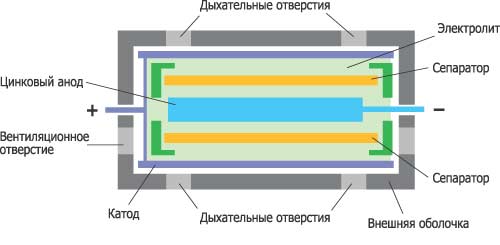

Схема устройства ячейки воздушно-цинкового элемента

Схема устройства ячейки воздушно-цинкового элемента

Цинк является довольно распространенным и недорогим материалом, благодаря чему при развертывании массового производства воздушно-цинковых элементов производители не будут испытывать проблем с сырьем. Кроме того, даже на начальном этапе стоимость таких источников питания будет вполне конкурентоспособной.

Немаловажно и то, что воздушно-цинковые элементы являются весьма экологичными изделиями. Материалы, применяемые для их производства, не отравляют окружающую среду и могут быть вторично использованы после переработки. Продукты реакции воздушно-цинковых элементов (вода и оксид цинка) тоже абсолютно безопасны для человека и окружающей среды — оксид цинка даже применяется в качестве основного компонента детской присыпки.

Из эксплуатационных свойств воздушно-цинковых элементов стоит отметить такие достоинства, как низкая скорость саморазряда в неактивированном состоянии и малое изменение величины напряжения по мере разряда (плоская разрядная кривая).

Определенным недостатком воздушно-цинковых элементов является влияние относительной влажности поступающего воздуха на характеристики элемента. Например, у воздушно-цинкового элемента, рассчитанного на эксплуатацию в условиях относительной влажности воздуха 60%, при увеличении влажности до 90% срок службы уменьшается примерно на 15%.

В начало В начало

От батарей к аккумуляторам

Наиболее простым в реализации вариантом воздушно-цинковых элементов являются одноразовые батареи. При создании воздушно-цинковых элементов большого размера и мощности (например, предназначенных для питания силовых установок транспортных средств) кассеты цинковых анодов можно делать заменяемыми. В этом случае для возобновления запаса энергии достаточно изъять кассету с отработавшими электродами и установить вместо нее новую. Отработанные электроды можно восстанавливать для повторного применения электрохимическим способом на специализированных предприятиях.

Если же говорить о компактных элементах питания, пригодных для использования в портативных ПК и электронных устройствах, то здесь практическая реализация варианта с заменяемыми кассетами цинковых анодов невозможна из-за небольшого размера батарей. Именно поэтому большинство представленных в настоящее время на рынке компактных воздушно-цинковых элементов являются одноразовыми. Однократно используемые воздушно-цинковые элементы питания небольшого размера выпускают компании Duracell, Eveready, Varta, Matsushita, GP, а также отечественное предприятие «Энергия». Основная сфера применения подобных источников питания — слуховые аппараты, портативные радиостанции, фототехника и т.п.

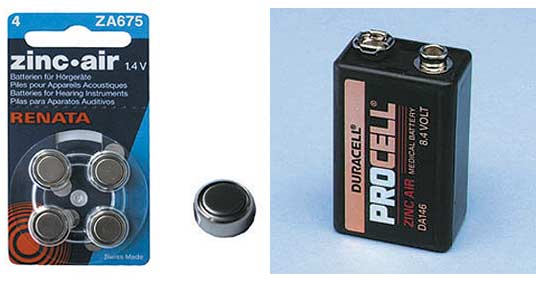

В настоящее время многие компании производят одноразовые воздушно-цинковые батареи

В настоящее время многие компании производят одноразовые воздушно-цинковые батареи

Несколько лет тому назад компания AER выпускала плоские воздушно-цинковые батареи Power Slice, предназначенные для портативных компьютеров. Эти элементы были разработаны для ноутбуков серий Omnibook 600 и Omnibook 800 компании Hewlett-Packard; время их автономной работы составляло от 8 до 12 часов.

В принципе существует и возможность создания и перезаряжаемых воздушно-цинковых элементов (аккумуляторов), в которых при подключении внешнего источника тока на аноде будет протекать реакция восстановления цинка. Однако практическому воплощению подобных проектов долгое время препятствовали серьезные проблемы, обусловленные химическими свойствами цинка. Оксид цинка хорошо растворяется в щелочном электролите и в растворенном виде распределяется по всему объему электролита, удаляясь от анода. Из-за этого при зарядке от внешнего источника тока в значительной степени изменяется геометрия анода: восстанавливаемый из оксида цинк осаждается на поверхности анода в виде ленточных кристаллов (дендритов), по форме похожих на длинные шипы. Дендриты пронзают насквозь сепараторы, вызывая короткое замыкание внутри батареи.

Данная проблема усугубляется тем, что для повышения мощности аноды воздушно-цинковых элементов изготавливаются из измельченного порошкового цинка (это позволяет значительно увеличить площадь поверхности электрода). Таким образом, по мере увеличения количества циклов заряда-разряда площадь поверхности анода будет постепенно уменьшаться, оказывая негативное влияние на рабочие характеристики элемента.

К настоящему времени наибольших успехов в области создания компактных воздушно-цинковых аккумуляторов удалось достичь компании Zinc Matrix Power (ZMP). Специалисты ZMP разработали уникальную технологию Zinc Matrix, которая позволила решить основные проблемы, возникающие в процессе заряда аккумуляторов. Суть этой технологии заключается в использовании полимерного связующего вещества, которое обеспечивает беспрепятственное проникновение гидроксид-ионов, но при этом блокирует перемещение растворяющегося в электролите оксида цинка. Благодаря использованию этого решения удается избежать заметного изменения формы и площади поверхности анода на протяжении как минимум 100 циклов заряда-разряда.

Достоинствами воздушно-цинковых аккумуляторов являются длительное время работы и большая удельная энергоемкость, как минимум вдвое превышающая аналогичные показатели лучших литий-ионных аккумуляторов. Удельная энергоемкость воздушно-цинковых аккумуляторов достигает 240 Вт·ч на 1 кг веса, а максимальная мощность — 5000 Вт/кг.

По данным разработчиков ZMP, сегодня возможно создание воздушно-цинковых аккумуляторов для портативных электронных устройств (мобильных телефонов, цифровых плееров и т.п.) с энергоемкостью порядка 20 Вт·ч. Минимально возможная толщина подобных источников питания составляет всего 3 мм. Экспериментальные же прототипы воздушно-цинковых аккумуляторов для ноутбуков обладают энергоемкостью от 100 до 200 Вт·ч.

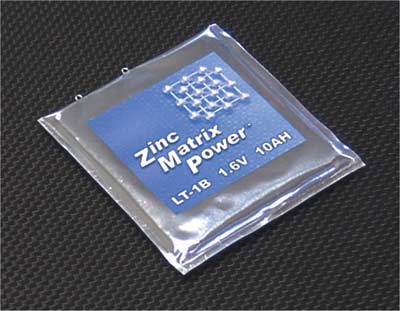

Прототип воздушно-цинкового аккумулятора, созданный специалистами компании Zinc Matrix Power

Прототип воздушно-цинкового аккумулятора, созданный специалистами компании Zinc Matrix Power

Еще одно важное достоинство воздушно-цинковых аккумуляторов — полное отсутствие так называемого эффекта памяти. В отличие от других типов аккумуляторов, воздушно-цинковые элементы можно подзаряжать при любом уровне заряда, причем без ущерба для их энергоемкости. Кроме того, в отличие от литиевых аккумуляторов воздушно-цинковые элементы являются гораздо более безопасными.

В заключение нельзя не упомянуть об одном важном событии, которое стало символической отправной точкой на пути коммерциализации воздушно-цинковых элементов: 9 июня прошедшего года Zinc Matrix Power официально объявила о подписании стратегического соглашения с корпорацией Intel. В соответствии с пунктами данного соглашения ZMP и Intel объединят свои усилия в области разработки новой технологии аккумуляторных батарей для портативных ПК. Среди основных целей этих работ — увеличение времени автономной работы ноутбуков до 10 часов. Согласно имеющемуся плану, первые модели оснащенных воздушно-цинковыми аккумуляторами ноутбуков должны появиться в продаже уже в 2006 году.

КомпьютерПресс 3'2005
