В тестовой лаборатории «КомпьютерПресс» проведено тестирование 10 источников бесперебойного питания типа Line-Interactive с выходной мощностью в пределах от 1000 до 1100 В•А: APC Back-UPS RS 1000VA, APC Smart-UPS 1000, IPPON Smart Power PRO 1000, Lighthouse PRO 1000, MGE Nova 1100AVR, MGE Pulsar Evolution 1100, POWERCOM IMPERIAL IMP-1000AP, SVEN Power Pro+ 1000, SVEN Power Smart 1000 и Z-power UPS 1000.

Для российских потребителей электроэнергии всегда было актуальным обеспечение непрерывности подачи электроэнергии, поскольку даже кратковременное отключение питания или всплеск напряжения может привести к серьезным последствиям у такого оборудования, как компьютеры, оргтехника и устройства с тонкой электроникой. Для обеспечения резервного электропитания в домах и небольших офисах больше всего подходят источники бесперебойного питания (ИБП), которые в случае отсутствия электроэнергии питают подключенное к ним оборудование от встроенного аккумулятора, а при неожиданном понижении или повышении напряжения выравнивают его до нормы. В настоящее время все ИБП можно разделить на три группы: On-line, Standby и Line-Interactive.

Источники бесперебойного питания типа On-line являются самыми сложными и дорогими, а потому редко применяются в домашних условиях. В таких ИБП весь поступающий из электросети переменный ток (или его часть в ИБП c дельта-преобразованием) сначала преобразуется в постоянный, а затем выполняется обратное преобразование для питания нагрузки. Таким образом обеспечиваются точная стабилизация величины и формы выходного напряжения и защита подключенного оборудования от любых помех, возникающих в электросети.

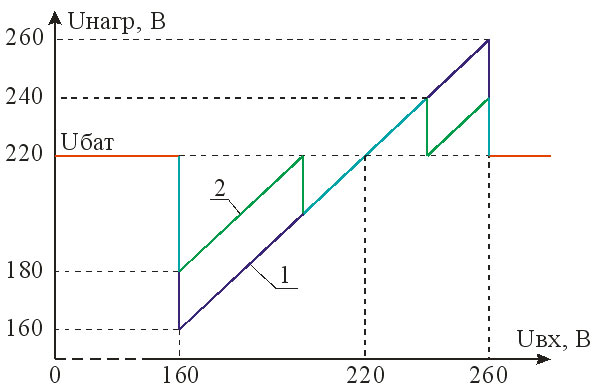

Рис. 1. Обобщенная зависимость напряжения на выходе от напряжения в электросети для ИБП типа Standby (1) и Line-Interactive (2)

Рис. 1. Обобщенная зависимость напряжения на выходе от напряжения в электросети для ИБП типа Standby (1) и Line-Interactive (2)

В источниках типа Standby и Line-Interactive питание нагрузки в основном происходит от сети электропитания (рис. 1), и только при очень сильном отклонении входного напряжения от номинала источник переходит на питание от батарей (Uбат). При питании от сети осуществляется фильтрация входного напряжения. Источники типа Line-Interactive, как правило, имеют более качественные блоки анализа состояния сети, но их главной отличительной особенностью является наличие блока автоматического регулирования напряжения (Automatic Voltage Regulator, AVR), который ступенчато изменяет напряжение на выходе ИБП в случае отклонения входного напряжения, вследствие чего в какой-то мере осуществляется стабилизация выходного напряжения.

На этот раз мы провели тестирование ИБП типа Line-Interactive с выходной мощностью в пределах от 1000 до 1100 В•А. Такие ИБП могут применяться для защиты персональных компьютеров и рабочих станций, а также серверов, телекоммуникационного, медицинского и промышленного оборудования от основных неполадок с электропитанием: от высоковольтных выбросов, электромагнитных и радиочастотных помех, от снижения, повышения и полного исчезновения напряжения в электросети. Стоит отметить, что программное обеспечение, входящее в комплект поставки большинства ИБП, значительно расширяет их функциональные возможности.

Методика тестирования

Учитывая возможности нашего стенда и ограниченное время тестирования, в течение которого невозможно проверить такие показатели, как надежность и ресурс, мы выбрали для тестирования следующие параметры:

  • максимальное время работы от батарей без подзарядки;
  • работа системы автоматического регулирования напряжения;
  • напряжение перехода на батареи и обратно на сеть;
  • время переключения на работу от батарей;
  • форма выходного напряжения при работе от батарей;
  • характер отключения при разряде батарей;
  • возможность холодного старта;
  • автоматическое завершение работы при отключении питания.

Для регистрации формы выходного напряжения при различных режимах работы ИБП использовался стенд, составленный из устройства синхронизации и компьютера с установленным программно-аппаратным комплексом BORDO B-211A, состоящим из PCI-карты и комплекта ПО и представляющим собой цифровой осциллограф общего назначения с диапазоном измеряемых сигналов от 0 до 50 МГц.

Устройство синхронизации обеспечивало отключение ИБП от сети во время достижения вершины положительного полупериода сетевого напряжения и своевременный запуск ждущей развертки осциллографа. Осциллограмма перехода на питание от батарей снималась при номинальном (220 В) и пониженном (180 В) входном напряжении.

Проверка работы блока автоматического регулирования напряжения проводилась при помощи автотрансформатора (ЛАТР). Сначала на входе ИБП устанавливалось напряжение 250 В, которое плавно снижалось до перехода ИБП на питание нагрузки от батарей. При этом регистрировались все точки срабатывания автоматического регулятора напряжения — по скачкообразному изменению напряжения на нагрузке. Для каждой точки регистрировались показатели входного и выходного напряжения — как установившиеся сразу после переключения, так и действовавшие перед самым переключением. Затем проводилось повышение входного напряжения до 250 В. Предельное значение входного напряжения в 250 В определялось возможностью нашей электросети и автотрансформатора (более высокое напряжение удавалось получить не каждый день).

В качестве нагрузки ИБП использовался компьютер с процессором Pentium 4 3,0 ГГц и электронно-лучевым монитором Samsung SyncMaster 750s с диагональю 17 дюймов. Все возможности по управлению потребляемой мощностью на компьютере были отключены. Перед началом тестирования каждого ИБП проводилась зарядка его аккумулятора от сети в течение не менее 12 ч.

В начало В начало

Результаты тестирования

Конкуренция влияет на развитие даже таких консервативных устройств, как ИБП. Производители пытаются придать оригинальность некогда стандартным параллелепипедам, отличавшимся друг от друга лишь расположением и формой нескольких кнопок и светодиодов. Кроме того, у ИБП появляются новые, ранее не свойственные им возможности. Так, большинству новых моделей ИБП для дома и небольшого офиса характерно деление выходных розеток на две группы (см. таблицу), одна из которых предназначена только для защиты от различных помех в электросети и мгновенных скачков напряжения и выполняет функции сетевого фильтра, а вторая, в дополнение к фильтрации, обеспечивает резервное питание нагрузки при низком напряжении в сети или при его отсутствии.

Протестированные ИБП обладают возможностью холодного старта, а в ситуациях, требующих внимания пользователя, подают звуковые сигналы, частота и продолжительность которых зависит от модели и изменяется в зависимости от обстоятельств.

Все источники бесперебойного питания имеют порты для подключения к компьютеру и позволяют автоматически завершить работу компьютера с закрытием приложений и сохранением рабочих файлов при длительном отключении электропитания. Входящие в комплект утилиты мониторинга состояния электросети и питания нагрузки утилиты довольно точно показывают напряжение и частоту и весьма приблизительно — мощность подключенной к ИБП нагрузки. Большинство тестируемых устройств оснащены вентиляторами для охлаждения внутренних отсеков ИБП при питании от батарей, что создает дополнительный шум.

Все модели ИБП продемонстрировали хорошую работу при стандартной нагрузке, однако следует отметить некоторые особенности, которые нужно учитывать при покупке данных устройств. В частности, APC Back-UPS RS 1000VA имеет высокое напряжение перехода на питание нагрузки от батареи, поэтому рекомендуется применять его только в тех местах, где отсутствуют длительные снижения напряжения в электросети. Для получения длительного времени резервного питания стоит обратить внимание на ИБП APC Smart-UPS 1000VA, MGE Pulsar Evolution 1100, SVEN Power Smart 1000 и POWERCOM IMPERIAL IMP-1000AP.

Результаты тестирования и технические характеристики ИБП

Обращаем ваше внимание, что на осциллограммах перехода на питание от батареи зеленая вертикальная линия отмечает момент отключения питания, синяя линия — отключение питания при напряжении в сети 220 В, коричневая линия — при напряжении в сети 180 В.

В начало В начало

Выбор редакции

По результатам тестирования знак «Выбор редакции» получили следующие ИБП: POWERCOM Imperial IMP-1000AP и SVEN Power Smart 1000 — в номинации «Самый качественный ИБП», APC Smart-UPS 1000 — в номинации «Самый функциональный ИБП», MGE Nova 1100AVR — в номинации Лучшее соотношение «цена/качество».

В начало В начало

Участники тестирования

APC Smart-UPS 1000Выбор редакции - APC Smart-UPS 1000

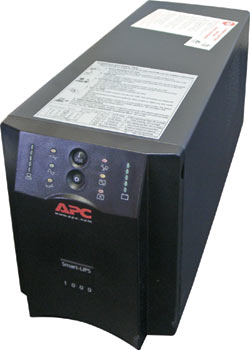

ИБП APC Smart-UPS 1000 (SUA1000I) относится к типу Line-Interactive с выходным напряжением практически синусоидальной формы и имеет выходную мощность 1000 В•А. Данное устройство отмечено знаком «Выбор редакции» за его широкие функциональные возможности, стабильность работы во всех режимах и долговременную работу от батарей при отсутствии питания.

ИБП изготовлен в металлическом корпусе стандартной формы. На верхней панели находятся кнопка включения, многоцветный светодиодный индикатор, указывающий на источник питания нагрузки (сеть или батарея), на работу автоматического регулятора напряжения, на перегрузку (в процентах), на емкость батареи (в процентах) и на неисправность ИБП. Задняя панель имеет восемь выходных розеток IEC и одну входную. Все розетки резервного питания для подключения критичной нагрузки обеспечивают защиту оборудования от падения напряжения вплоть до его полного исчезновения. На задней панели ИБП расположен USB-разъем управления для подключения ИБП к компьютеру. В ИБП используется аккумуляторная необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом с напряжением 24 В и емкостью 12 А•ч, замену которой пользователь может производить самостоятельно через переднюю панель. С целью повышения безопасности ИБП перевозится с отключенной батареей, так что перед началом эксплуатации ее необходимо подключить.



Выбор редакции - APC Smart-UPS 1000

Предусмотрена настройка блока AVR под условия конкретной электросети, что дает возможность уменьшить количество переключений и тем самым увеличить продолжительность безотказной работы. Момент срабатывания первой ступени повышения и понижения входного напряжения можно выбрать из диапазонов 190-200 В и 250-260 В соответственно (с точностью до 1 В).

В комплекте поставки имеются кабель управления (USB), сетевой кабель, руководство пользователя и компакт-диск с программным обеспечением. Если для управления ИБП пользователь предполагает задействовать последовательный порт компьютера, то необходимый кабель можно получить в ближайшем офисе APC, так как стандартный кабель последовательного интерфейса не совместим с данным ИБП.

Программное обеспечение PowerChute Personal Edition (рис. 2) позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа может посылать предупреждающие сообщения через электронную почту, а также пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

Во время тестирования ступени повышения напряжения блока включились при понижении входного напряжения до 198 и 185 В. При повышении входного напряжения до 250 В выходное напряжение тоже поднялось до 250 В; при 255 В сработал AVR, а напряжение понизилось до 225 В.

Переключение на питание от батареи выполняется быстро (менее 5 мс), но сопровождается переходным процессом с возникновением паразитных импульсов (рис. 2).

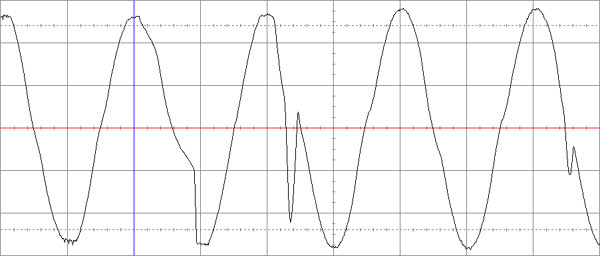

Рис. 2. Переключение на питание от аккумуляторной батареи APC Smart-UPS 1000

Рис. 2. Переключение на питание от аккумуляторной батареи APC Smart-UPS 1000

В конце заряда батарей параметры выходного сигнала практически не изменялись. Отключение выполнялось без всплесков. Возврат с питания от батарей на питание от сети произошел без задержек, в момент переключения был виден лишь небольшой всплеск на осциллограмме (рис. 3).

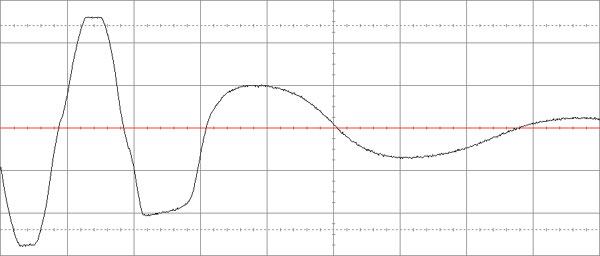

Рис. 3. Восстановление питания от электросети и конец заряда батарей APC Smart-UPS 1000

Рис. 3. Восстановление питания от электросети и конец заряда батарей APC Smart-UPS 1000

Время работы до полной разрядки батареи при нагрузке с одним компьютером и 17-дюймовым монитором — 52 мин 16 с, что стало в данном тестировании рекордом по продолжительности питания от батареи.

При понижении входного напряжения до 167 В источник перешел на питание от батареи, а возврат к работе от сети произошел при повышении напряжения сети до 169 В.

Следует подчеркнуть, что данная модель имеет высокую цену и потому мало подходит для использования в качестве домашнего ИБП. Однако продвинутое программное обеспечение позволяет управлять несколькими источниками бесперебойного питания, вследствие чего APC Smart-UPS 1000 предназначен для обеспечения бесперебойного питания для серверов или для других устройств, выключение которых требует больше времени, чем обычных компьютеров.

APC Back-UPS RS 1000VA

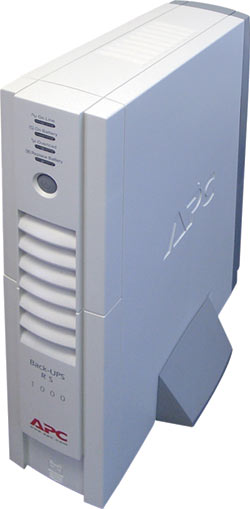

APC Smart-UPS RS 1000VA (BR1000I) принадлежит к типу Line-Interactive с выходным напряжением синусоидальной формы и обладает выходной мощностью 1000 В•А. Данный ИБП изготовлен в металлическом корпусе оригинальной формы с пластмассовой передней панелью. Устройство может быть установлено как вертикально (с помощью специальной подставки), так и горизонтально. На передней панели расположены кнопки управления и отключения ИБП и индикаторы, указывающие на источник питания нагрузки (сеть или батарея), на работу блока AVR, на необходимость замены аккумулятора и на перегрузку ИБП. Под крышкой на передней панели находится разъем для отключения батарей при транспортировке ИБП.



APC Back-UPS RS 1000VA

С помощью кнопки управления выполняется включение ИБП и режима самодиагностики, во время выполнения которого шкала заряда батареи отображает величину входного напряжения.

На задней панели ИБП находятся разъем для подключения к сети электропитания, кнопка включения автомата защиты, разъем включения батарей, шесть розеток IEC для подключения нагрузки и две розетки, обеспечивающие фильтрацию скачков напряжения, без возможности перехода на питание от батареи. Здесь же расположены разъемы для подключения к компьютеру (DB-9F и USB).

В комплект поставки включены два кабеля для подключения нагрузки, сетевой кабель, кабель для подключения к COM-порту (со специальной распайкой), кабель USB, руководство по эксплуатации и два компакт-диска (на одном диске — электронная версия руководства по эксплуатации, на втором — программное обеспечение).

Программное обеспечение PowerChute Basic позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа может управлять работой нескольких ИБП, посылать предупреждающие сообщения на пейджер, через электронную почту и пользователям локальной сети при возникновении сбоев в питании, а также корректно закрывать операционную систему при перебоях питания.

По желанию пользователя можно задать номинальное выходное напряжение при работе от батарей (220, 230 или 240 В), а также режим работы AVR, выбрав моменты включения режимов повышения (196, 200, 204 или 208 В) и понижения напряжения (253, 257, 261 или 265 В). Изменение этих параметров дает возможность настроить ИБП на работу с сетью электропитания, что сокращает количество переключений и продлевает срок службы как самого ИБП, так и батарей.

При тестировании зависимости времени перехода на питание от батарей от величины входного напряжения не наблюдалось — оно составляло около 4 мс (рис. 5). Окончательная форма импульса устанавливалась в течение нескольких периодов.

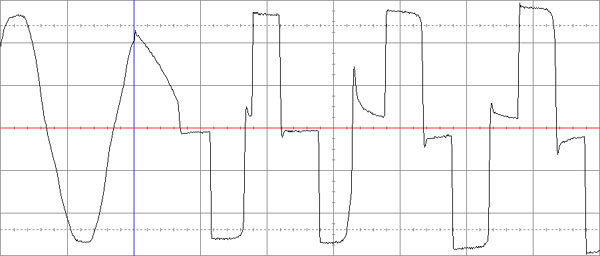

Рис. 4. Переключение на питание от аккумуляторной батареи APC Smart-UPS RS 1000

Рис. 4. Переключение на питание от аккумуляторной батареи APC Smart-UPS RS 1000

В конце заряда батареи несколько увеличивалась продолжительность импульса, отключение происходило с возникновением небольших колебаний, а возврат с питания от батареи на питание от сети осуществлялся без задержек и очень чисто (рис. 5).

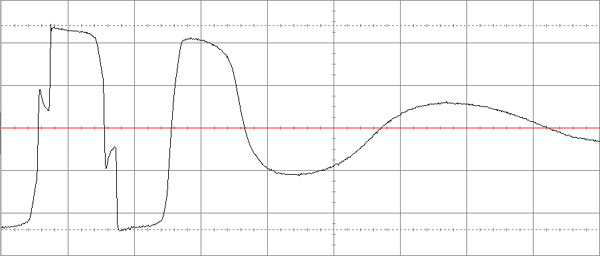

Рис 5. Восстановление питания от электросети и конец заряда батарей APC Smart-UPS RS 1000

Рис 5. Восстановление питания от электросети и конец заряда батарей APC Smart-UPS RS 1000

Время работы до полной разрядки батарей при нагрузке с одним компьютером и 17-дюймовым монитором — 37 мин 46 с.

IPPON Smart Power PRO 1000

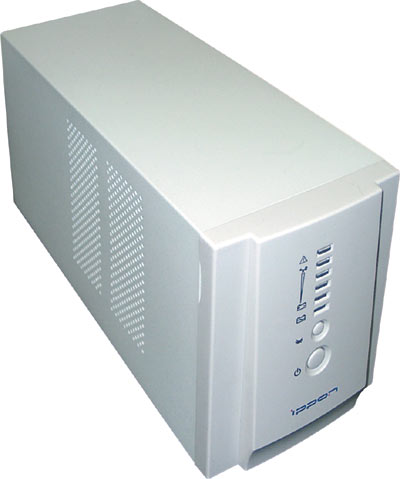

IPPON Smart Power PRO 1000 тоже относится к типу Line-Interactive и обладает выходной мощностью 1000 В•А. Устройство заключено в пластмассовый корпус оригинальной формы. На передней панели расположены кнопка включения и несколько светодиодных индикаторов, указывающих на источник питания нагрузки (сеть или батарея), на состояние батареи, на нагрузку и выдающих предупреждение о превышении допустимой нагрузки. На задней части ИБП размещены разъемы подключения нагрузки и разъемы RJ-11 для защиты телефона и модема (включая ADSL). Здесь же находятся разъемы USB и RS-232 для подключения ИБП к компьютеру. Разъемы IEC для подключения нагрузки обеспечивают фильтрацию скачков напряжения в электросети и резервное питание нагрузки от батареи. Разъем для подключения к сети расположен рядом c предохранителем в нижней части задней панели ИБП.



IPPON Smart Power PRO 1000

В комплект поставки входят кабель для подключения к сети электропитания, два кабеля для подключения нагрузки, кабель для подключения к COM-порту, кабель USB, телефонный кабель, руководство по эксплуатации на русском языке и компакт-диск с ПО.

Программное обеспечение, поставляемое с ИБП, позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Данное ПО предоставляет широкие возможности для сетевого администрирования ИБП, подключенных к различным компьютерам и серверам. Программа может также посылать предупреждающие сообщения через электронную почту и пользователям локальной сети в случае сбоев в питании, а также корректно закрывает операционную систему при перебоях питания.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 195 В, а понижения — при 227 и при 182 В.

Влияния величины входного напряжения на время перехода на питание от батареи не наблюдалось — оно равнялось примерно 5 мс (рис. 6).

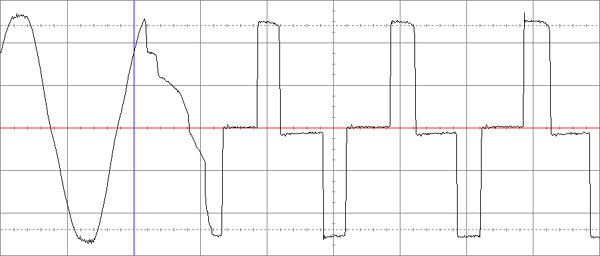

Рис. 6. Переключение на питание от аккумуляторной батареи IPPON Smart Power PRO 1000

Рис. 6. Переключение на питание от аккумуляторной батареи IPPON Smart Power PRO 1000

В конце заряда батареи форма и амплитуда импульса почти не изменялись, отключение выполнялось без всплесков. Возврат с питания от батареи на питание от сети происходил без задержек (рис. 7).

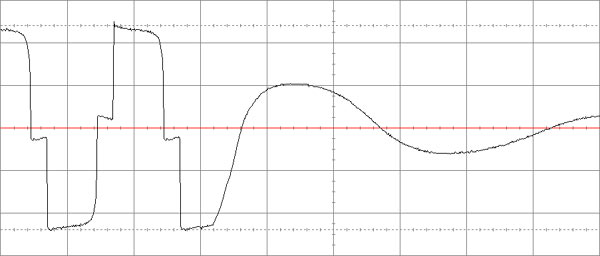

Рис 7. Восстановление питания от электросети и конец заряда батареи IPPON Smart Power PRO 1000

Рис 7. Восстановление питания от электросети и конец заряда батареи IPPON Smart Power PRO 1000

ИБП обеспечивал питание компьютера с 17-дюймовым монитором в течение 34 мин 23 с.

На питание от батареи ИБП перешел при понижении входного напряжения до 168 В, а к работе от сети вернулся при повышении напряжения сети до 175 В.

MGE Pulsar Evolution 1100

MGE Pulsar Evolution 1000 относится к типу Line-Interactive с выходным напряжением, близким к синусоидальной форме, и обладает выходной мощностью 1000 В•А. Главной особенностью данного ИБП является возможность раздельного управления выходными розетками. Модель изготовлена в пластмассовом корпусе. На передней панели находятся кнопка включения ИБП, две линейки из четырех светодиодов, которые показывают мощность подключенной нагрузки и оставшийся заряд аккумуляторов, и шесть отдельных светодиодов, отражающих состояние ИБП: питание от батарей, подачу напряжения на первый и второй управляемые сегменты, включение режима стабилизации напряжения, перегрузку и неисправность ИБП.

На задней панели расположены разъем для подключения к сети электропитания, шесть разъемов для подключения нагрузки (два из которых программируемые), разъемы RS-232 и USB для связи с компьютером, разъемы RJ-45 для защиты компьютерной сети от переходных процессов и отсек для установки дополнительных плат (в частности, платы SNMP/WEB, предназначенной для контроля и управления через Ethernet или Интернет). Управляемые разъемы позволяют выполнять дистанционный запуск подключенной нагрузки и управлять временем резервирования.

В комплекте поставляются кабель для подключения к COM-порту компьютера, кабель для подключения к USB-порту компьютера, телефонный кабель и инструкция по эксплуатации. Данный ИБП оснащен вентилятором охлаждения, что создает дополнительный шум.

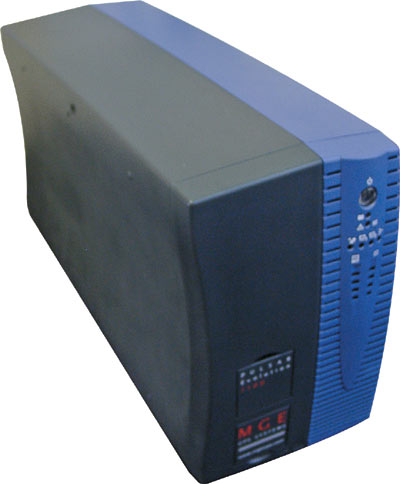

MGE Pulsar Evolution 1100

Последнюю версию программного обеспечения Personal Solution-Pac можно получить на сайте производителя (www.mgeups.ru). ПО позволяет контролировать такие рабочие параметры, как уровень заряда батарей, уровень нагрузки ИБП в процентах и выходное напряжение. ПО позволяет задавать режимы отключения нагрузки, выбирать напряжение перехода на питание от батареи при понижении напряжения до 161 или 184 В (точка перехода при повышении напряжения при этом не изменяется) и выходное напряжение при работе от батарей 220, 230 или 240 В и ряд других параметров. При отсутствии электропитания программа закрывает операционную систему и отключает компьютер.

Используя дополнительное ПО UPS Driver, можно настроить ИБП на работу с сетью электропитания — это сокращает количество переключений и тем самым продлевает срок службы ИБП и батареи. Для этого нужно задать значение выходного напряжения (200, 220, 230 или 240 В), напряжения срабатывания блока AVR и напряжения перехода на питание нагрузки от батареи. Все параметры имеют широкие пределы регулирования, зависящие от установленной величины выходного напряжения, что позволяет выполнить точную настройку. Перед запуском UPS Driver необходимо остановить работу защитного модуля ПО Personal Solution-Pac.

Переключение на питание от батарей независимо от входного напряжения происходило практически без задержки — искажалась только форма отрицательного импульса (рис. 8). В конце заряда батарей форма импульса приближалась к трапеции, отключение сопровождалось затухающими колебаниями. Возврат с питания от батарей на питание от сети происходил без задержек (рис. 9).

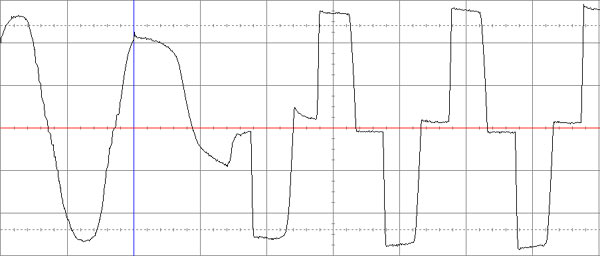

Рис. 8. Переключение на питание от аккумуляторной батареи MGE Pulsar Evolution 1100

Рис. 8. Переключение на питание от аккумуляторной батареи MGE Pulsar Evolution 1100

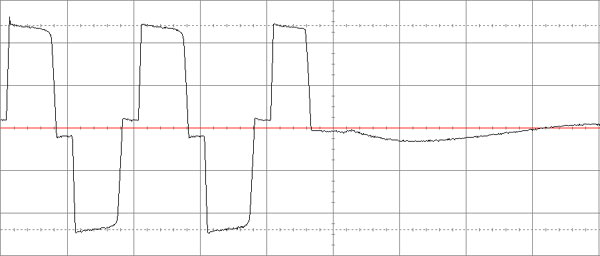

Рис. 9. Восстановление питания от электросети и конец заряда батареи MGE Pulsar Evolution 1000

Рис. 9. Восстановление питания от электросети и конец заряда батареи MGE Pulsar Evolution 1000

Время работы до полной разрядки батарей при нагрузке с одним компьютером и 17-дюймовым монитором составило 42 мин 12 с.

При заводских установках режим повышения выходного напряжения включался при напряжении 182 и 202 В, а понижения — при 190 и 202 В.

На питание от батарей источник перешел при снижении входного напряжения до 163 В (заводская установка) и вернулся на работу от сети при последующем повышении напряжения сети до 175 В.

MGE Nova 1100AVRВыбор редакции - MGE Nova 1100AVR

Источник бесперебойного питания MGE Nova 1100AVR типа Line-Interactive имеет выходную мощность 1100 В•А. Данное устройство отмечено знаком «Выбор редакции» за лучшее соотношение «цена/качество», за хорошие функциональные возможности и приемлемую цену.

На передней панели ИБП расположены кнопка включения со встроенным индикатором зеленого цвета и два индикатора красного цвета, обозначающие неисправность батареи и перегрузку или неисправность электроники ИБП. На задней панели ИБП находятся тепловой размыкатель, разъемы RJ-45 для защиты оборудования от скачков напряжения телефонной и локальной сети, COM- или USB-разъем для подключения к компьютеру. Здесь же расположены четыре розетки IEC для подключения нагрузки с возможностями фильтрации и перехода на резервное питание от батареи.

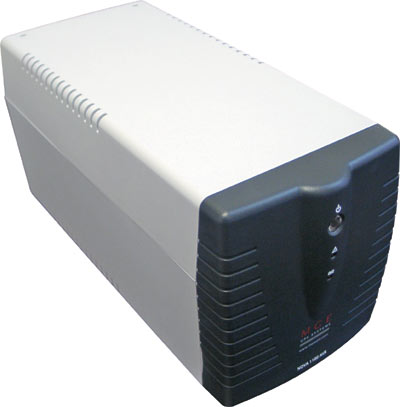

Выбор редакции - MGE Nova 1100AVR

В комплекте поставки — два кабеля для подключения нагрузки, кабель для подключения к последовательному порту, кабель USB, инструкция по эксплуатации и диск с программным обеспечением.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 188 В, а понижения — при 200 В.

Данный ИБП продемонстрировал сильную зависимость времени перехода на питание нагрузки от батареи от действующего входного напряжения (рис. 11), которое равнялось 4 мс при входном напряжении 220 В.

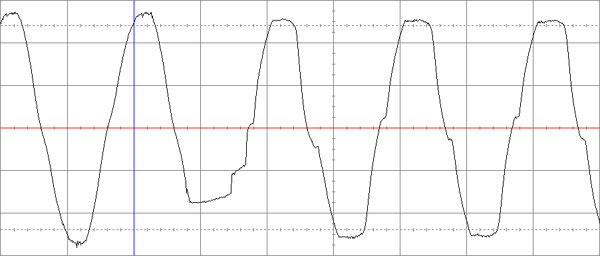

Рис. 10. Переключение на питание от аккумуляторной батареи MGE Nova 1100AVR

Рис. 10. Переключение на питание от аккумуляторной батареи MGE Nova 1100AVR

В конце заряда батареи форма выходного напряжения заметно изменилась: уменьшилась амплитуда и увеличилась продолжительность импульса. Отключение было выполнено без всплесков. Возврат с питания от батарей на питание от сети совершался без задержек, хотя и с небольшим искажением формы первых импульсов (рис. 11).

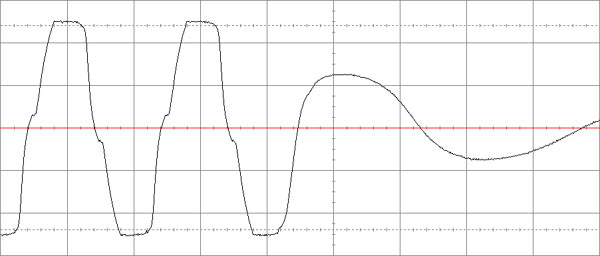

Рис. 11. Восстановление питания от электросети и конец заряда батарей MGE Nova 1100AVR

Рис. 11. Восстановление питания от электросети и конец заряда батарей MGE Nova 1100AVR

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 31 мин 34 с.

На питание нагрузки от батарей ИБП перешел при понижении входного напряжения до 170 В, а к работе от сети вернулся при повышении напряжения сети до 175 В.

POWERCOM IMPERIAL IMP-1000APВыбор редакции - POWERCOM IMPERIAL IMP-1000AP

POWERCOM IMPERIAL IMP-1000AP принадлежит к типу Line-Interactive и имеет выходную мощность 1000 В•А. Данное устройство отмечено знаком «Выбор редакции» за широкие функциональные возможности и стабильность работы.

ИБП изготовлен в пластмассовом корпусе и имеет оригинальный внешний вид. На передней панели расположены кнопка включения и три светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда и необходимость замены аккумулятора и на перегрузку ИБП.

На задней панели ИБП находятся разъем для подключения к сети электропитания со встроенным гнездом для плавкого предохранителя, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной или телефонной сети и разъем USB для подключения к компьютеру. Здесь же расположены пять розеток IEC для подключения нагрузки, которые разделены на две группы: две розетки обеспечивают только фильтрацию скачков напряжения в электросети, а три остальные, кроме фильтрации, служат для резервного питания нагрузки от батареи.

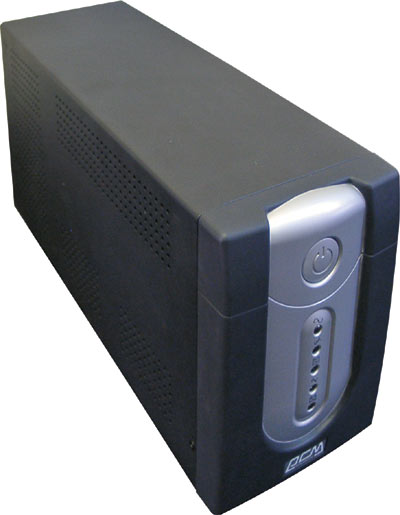

Выбор редакции - POWERCOM IMPERIAL IMP-1000AP

В комплект поставки входят кабель для подключения к сети электропитания, кабель для подключения нагрузки, кабель USB, телефонный кабель, руководство по эксплуатации и компакт-диск с ПО.

Программное обеспечение UPSMON Plus позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и производить различные настройки ИБП. При отсутствии электропитания программа закрывает операционную систему и отключает компьютер. ПО также может посылать предупреждающие сообщения администратору через пейджер, модем или электронную почту. Программу можно русифицировать, скачав обновление с сайта производителя.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 201 и 180 В, а понижения — при 197 и 174 В.

Влияния величины входного напряжения на время перехода на питание от батареи не наблюдалось — оно составляло около 5 мс (рис. 12). Окончательная форма импульса устанавливалась в течение нескольких периодов.

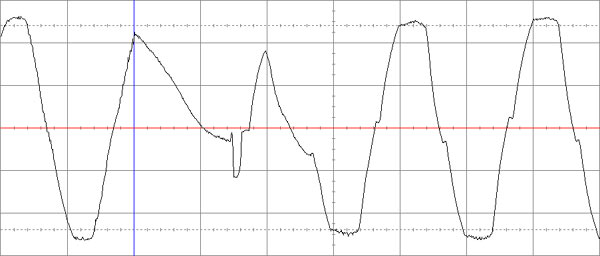

Рис. 12. Переключение на питание от аккумуляторной батареи POWERCOM IMPERIAL IMP-1000AP

Рис. 12. Переключение на питание от аккумуляторной батареи POWERCOM IMPERIAL IMP-1000AP

В конце заряда батареи форма выходного напряжения изменилась незначительно, а именно: немного уменьшилась амплитуда и увеличилась продолжительность импульса. Отключение сопровождалось несколькими колебаниями небольшой амплитуды. Возврат с питания от батареи на питание от сети произошел без задержек, но с небольшим паразитным импульсом (рис. 13).

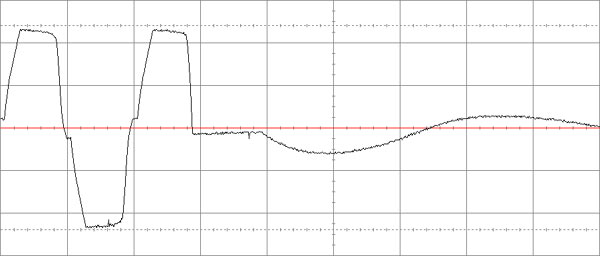

Рис. 13. Восстановление питания от электросети и конец заряда батареи POWERCOM IMPERIAL IMP-1000AP

Рис. 13. Восстановление питания от электросети и конец заряда батареи POWERCOM IMPERIAL IMP-1000AP

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 39 мин 41 с.

На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 158 В, а к работе от сети вернулся при повышении напряжения сети до 162 В.

SVEN Power Pro+ 1000

SVEN Power Pro+ 1000 типа Line-Interactive обладает выходной мощностью 1000 В•А.

Устройство изготовлено в светлом пластмассовом корпусе. На передней панели расположены кнопка управления и два светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), на низкий уровень заряда и необходимость замены аккумулятора и на перегрузку ИБП. С помощью кнопки управления выполняются включение и выключение ИБП, включение режима самодиагностики и выключение звукового сигнала.

На задней панели находятся разъем для подключения к сети электропитания, светодиодный индикатор наличия земли, три розетки IEC для подключения нагрузки, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или в телефонной линии, автоматический предохранитель от перегрузок (нажатием кнопки автоматический предохранитель приводится в исходное состояние после перегрузки), разъем управления стандартный RS232 (DB-9F), блок из четырех DIP-переключателей выбора режима работы и кнопка сброса микропроцессора UPS. С помощью переключателей выбора режима работы включается и выключается режим экономии энергии, устанавливаются частота переменного напряжения в сети электроснабжения и номинальное входное напряжение.



SVEN Power Pro+ 1000

Можно задать номинальное напряжение 200, 220, 230 или 240 В, при этом изменятся диапазон работы без перехода на батарею и точки срабатывания системы автоматического регулирования напряжения. Таким образом можно настроить ИБП на работу с сетью электропитания, чтобы уменьшить количество переключений и продлить срок службы как ИБП, так и батареи.

В режиме экономии энергии ИБП, к которому не была подключена нагрузка, выключится через 10 мин после отключения электроснабжения.

В комплект поставки входят сетевой кабель, кабель для подключения нагрузки, стандартный кабель последовательного интерфейса RS232, телефонный кабель, инструкция по эксплуатации и диск с программным обеспечением.

ПО SvenPowerManager позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Эта программа может посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании, а также корректно закрывать операционную систему при перебоях питания.

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 19 мин 20 с.

ИБП SVEN Power Pro+ 1000 продемонстрировал заметную зависимость времени перехода на питание нагрузки от батареи от действующего входного напряжения, которое равнялось 9 мс при входном напряжении 180 В и возросло до 15 мс при повышении входного напряжения до 220 В. К тому же переключение сопровождалось переходным процессом с многочисленными импульсами (рис. 14).

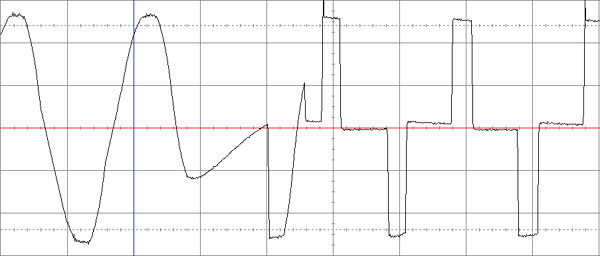

Рис. 14. Переключение на питание от аккумуляторной батареи SVEN Power Pro+ 1000

Рис. 14. Переключение на питание от аккумуляторной батареи SVEN Power Pro+ 1000

В конце заряда батареи форма выходного напряжения заметно изменилось, то есть уменьшилась амплитуда и увеличилась продолжительность импульса. Отключение выполнялось практически мгновенно. Возврат с питания от батареи на питание от сети произошел без задержек (рис. 15).

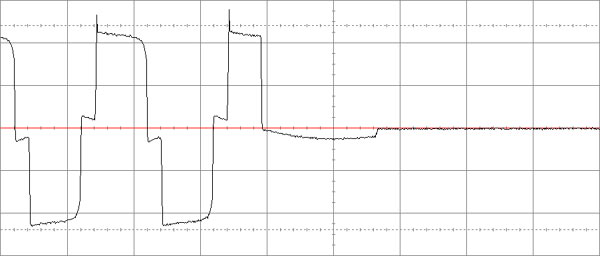

Рис. 15. Восстановление питания от электросети и конец заряда батареи SVEN Power Pro+ 1000

Рис. 15. Восстановление питания от электросети и конец заряда батареи SVEN Power Pro+ 1000

SVEN Power Smart 1000Выбор редакции - SVEN Power Smart 1000

SVEN Power Smart 1000 принадлежит к типу Line-Interactive с выходным напряжением синусоидальной формы и обладает выходной мощностью 1000 В•А. Данное устройство отмечено знаком «Выбор редакции» за широкие функциональные возможности и стабильность работы. ИБП изготовлен в металлическом корпусе с пластмассовой передней панелью, на которой расположены кнопка управления и четыре светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), на низкий уровень заряда и на необходимость замены аккумулятора, на перегрузку и неисправность ИБП. С помощью кнопки управления выполняются включение и выключение ИБП, а также включение режима самодиагностики.

На задней панели имеются разъем для подключения к сети электропитания, светодиодный индикатор наличия земли, три розетки для подключения нагрузки (две IEC и обычная сетевая), разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или в телефонной линии, автоматический предохранитель от перегрузок (по нажатии кнопки автоматический предохранитель приводится в исходное состояние после перегрузки), разъем управления стандартный RS232 (DB-9F), блок из двух DIP-переключателей установки выходного напряжения инвертора и отсек для установки платы SNMP, которая поставляется опционально.



Выбор редакции - SVEN Power Smart 1000

Можно установить выходное напряжение 210, 220 или 240 В, что определяет напряжение на нагрузке при работе от батарей.

В комплект поставки входят кабель питания, кабель для подключения нагрузки, стандартный кабель последовательного интерфейса RS232, телефонный кабель, инструкция по эксплуатации и диск с ПО.

Программное обеспечение SvenPowerManager позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. К тому же эта программа может посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился в две стадии — при напряжении 236 В и затем 200 В, а понижения — при 218 и 243 В.

Влияния величины входного напряжения на время перехода на питание от батарей не наблюдалось, причем данное время было небольшим — не более 20 мс (рис. 16), хотя на работе подключенных к ИБП системного блока и монитора это никак не сказалось.

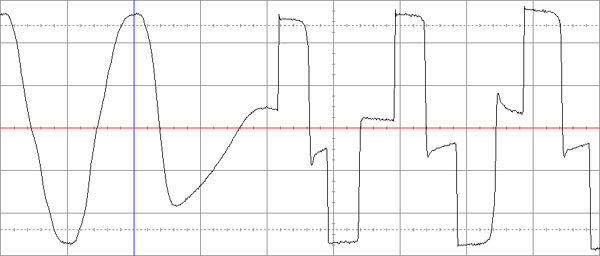

Рис. 16. Переключение на питание от аккумуляторных батарей SVEN Power Smart 1000

Рис. 16. Переключение на питание от аккумуляторных батарей SVEN Power Smart 1000

В конце заряда батарей форма выходного напряжения не изменялась. Отключение выполнялось практически мгновенно. Возврат с питания от батарей на питание от сети осуществлялся без задержек (рис. 17).

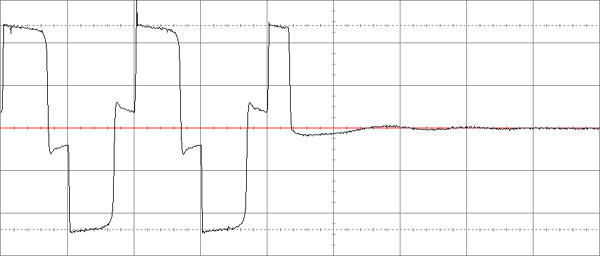

Рис. 17. Восстановление питания от электросети и конец заряда батарей SVEN Power Smart 1000

Рис. 17. Восстановление питания от электросети и конец заряда батарей SVEN Power Smart 1000

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 45 мин 32 с.

На питание нагрузки от батарей ИБП перешел при понижении входного напряжения до 165 В, а к работе от сети вернулся при повышении напряжения сети до 183 В.

Z-power UPS 1000

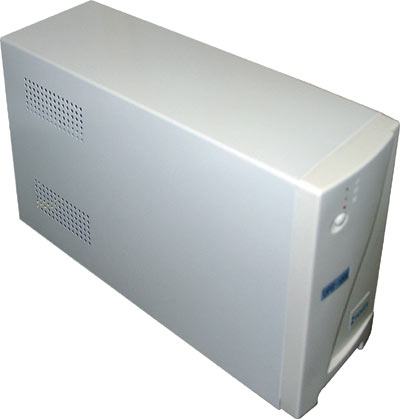

Z-power UPS 1000 типа Line-Interactive имеет выходную мощность 1000 В•А. Этот ИБП изготовлен в пластмассовом корпусе, по своей форме напоминающем корпус компьютера. На лицевой панели находятся кнопка включения, многоцветные индикаторы, показывающие источник питания нагрузки (от сети или от батареи), перегрузку и неисправность ИБП. На задней панели расположены три евророзетки для подключения нагрузки к ИБП, а чуть ниже имеется разъем для подключения питания. Разъем управления через COM-порт (IEEE-1284) также находится на задней части панели.

В комплекте поставки — кабель управления (IEEE-1284), кабель для подключения питания, руководство пользователя и компакт-диск с программным обеспечением.

Программное обеспечение RUPS Manager v2.0 позволяет визуально контролировать рабочие параметры (входное и выходное напряжение, источник питания нагрузки) и настраивать параметры предупреждений при сбоях или падениях напряжения. Программа может посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании и корректно закрывать операционную систему при перебоях питания.



Z-power UPS 1000

Ступени повышения напряжения блока AVR включились при понижении входного напряжения до 202 и 180 В. При понижении входного напряжения до 160 В ИБП переходил на питание от аккумуляторов, напряжение при этом было равно 223 В. При повышении входного напряжения до 244 В выходное напряжение тоже поднялось до 244 В, а при 245 В сработал AVR, вследствие чего напряжение понизилось до 216 В.

Как и было заявлено производителем, время переключения на питание от батареи — в пределах 10 мс. Во время работы от батареи наблюдаются небольшие всплески напряжения (рис. 18), но установленные фильтры на блоках питания компьютеров успешно с ними справляются.

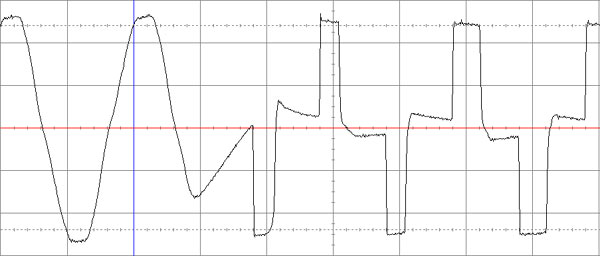

Рис. 18. Переключение на питание от аккумуляторной батареи Z-power UPS 1000

Рис. 18. Переключение на питание от аккумуляторной батареи Z-power UPS 1000

В конце заряда батареи немного увеличивалась продолжительность импульса, а также постепенно повышалось напряжение — с 196 В в начале работы и 206 В перед отключением. Отключение совершалось с небольшими колебаниями, а возврат с питания от батареи на питание от сети осуществлялся без задержек (рис. 19).

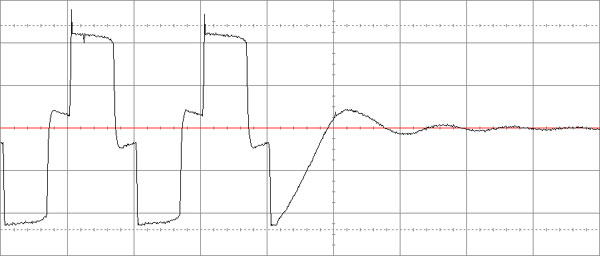

Рис. 19. Восстановление питания от электросети и конец заряда батарей Z-power UPS 1000

Рис. 19. Восстановление питания от электросети и конец заряда батарей Z-power UPS 1000

Время работы до полной разрядки батареи при нагрузке с одним компьютером и 17-дюймовым монитором составило 21 мин 53 с. На исходе заряда батареи ИБП издавал монотонный писк на протяжении 3 мин.

Lighthouse PRO 1000

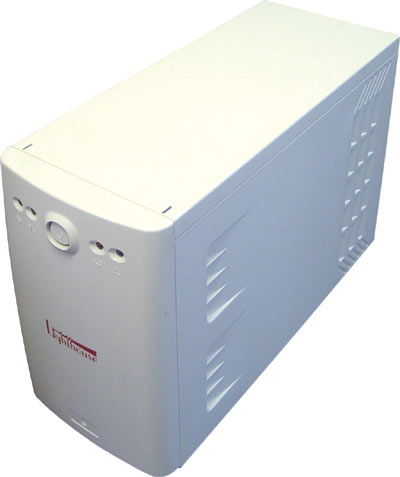

Lighthouse Pro 1000 относится к типу Line-Interactive и имеет выходную мощность 1000 В•А (600 Вт). ИБП заключен в компактный корпус c логотипом Lighthouse на лицевой части. На передней панели расположены кнопка включения и четыре светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда аккумулятора и перегрузку ИБП. Задняя часть ИБП оснащена шестью розетками IEC320 для подключения нагрузки — все эти розетки обеспечивают не только фильтрацию скачков напряжения, но и резервное питание нагрузки от батареи. Там же находятся и розетки RJ-45/RJ-11 для защиты модемной линии или LAN-сети. Для связи с компьютером данная модель использует подключение через USB-порт. Как и большинство рассматриваемых в данном тестировании ИБП, эта модель имеет возможность холодного старта — включения нагрузки без подключения к сети.



Lighthouse PRO 1000

В комплект поставки входят кабель для подключения к сети электропитания, кабель для подключения нагрузки, кабель USB и руководство по эксплуатации.

Программное обеспечение позволяет контролировать рабочие параметры и настраивать ИБП.

На питание нагрузки от батареи этот ИБП перешел при понижении входного напряжения до 165 В, а к работе от сети вернулся при повышении напряжения сети до 170 В. Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 29 мин 36 с.

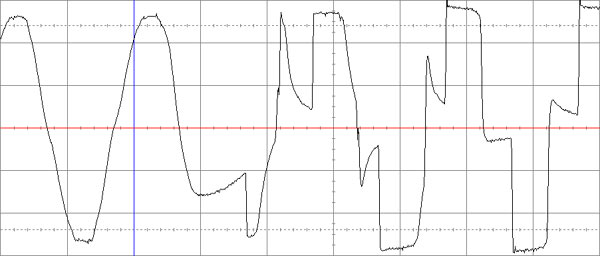

Переход на питание нагрузки от батареи (рис. 20) выполняется быстро — примерно за 5 мс, но при этом возникают незначительные всплески.



Рис. 20. Переключение на питание от аккумуляторной батареи Lighthouse PRO 1000

Рис. 20. Переключение на питание от аккумуляторной батареи Lighthouse PRO 1000

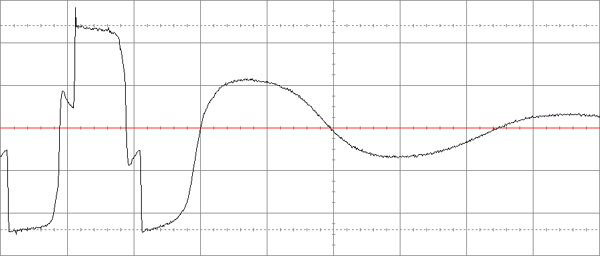

В конце заряда батареи форма выходного напряжения заметно изменилась, а именно: уменьшилась амплитуда и увеличилась продолжительность импульса. Отключение сопровождалось несколькими колебаниями небольшой амплитуды. Возврат с питания от батареи на питание от сети осуществился без задержек (рис. 21).



Рис. 21. Восстановление питания от электросети и конец заряда батареи Lighthouse PRO 1000

Рис. 21. Восстановление питания от электросети и конец заряда батареи Lighthouse PRO 1000



Редакция выражает признательность за предоставление для тестирования источников бесперебойного питания:

  • представительству компании APC (www.apc.ru) — за APC Back-UPS RS 1000VA и APC Smart-UPS 1000;
  • компании Sven Group (www.sven.ru) — за SVEN Power Pro+ 1000 и SVEN Power Smart 1000;
  • компании MERLION (www.merlion.ru; тел.: (495) 784-1471) — за IPPON Smart Power PRO 100 и POWERCOM IMPERIAL IMP-1000AP;
  • представительству компании MGE UPS SYSTEMS (www.mgeups.ru; тел.: (495) 783-5507) — за MGE Nova 1100AVR и MGE Pulsar Evolution 1100;
  • компании Inel (www.inel.ru: (495) 755-9518) — за Lighthouse PRO 1000;
  • представительству группы компаний «Норма» в Москве (www.normagroup.ru; тел: (495) 540-5802) — за Z-power UPS 1000.

КомпьютерПресс 6'2006

1999 1 2 3 4 5 6 7 8 9 10 11 12
2000 1 2 3 4 5 6 7 8 9 10 11 12
2001 1 2 3 4 5 6 7 8 9 10 11 12
2002 1 2 3 4 5 6 7 8 9 10 11 12
2003 1 2 3 4 5 6 7 8 9 10 11 12
2004 1 2 3 4 5 6 7 8 9 10 11 12
2005 1 2 3 4 5 6 7 8 9 10 11 12
2006 1 2 3 4 5 6 7 8 9 10 11 12
2007 1 2 3 4 5 6 7 8 9 10 11 12
2008 1 2 3 4 5 6 7 8 9 10 11 12
2009 1 2 3 4 5 6 7 8 9 10 11 12
2010 1 2 3 4 5 6 7 8 9 10 11 12
2011 1 2 3 4 5 6 7 8 9 10 11 12
2012 1 2 3 4 5 6 7 8 9 10 11 12
2013 1 2 3 4 5 6 7 8 9 10 11 12
Популярные статьи
КомпьютерПресс использует
