Тестирование материнских плат на чипсете Intel 925X Express

Алексей Шобанов

Введение

Критерии оценки

Выбор редакции

Результаты тестирования

   ABIT AA8-3rd eye

   Albatron PX925X Pro

   ASUS P5AD2 Premium

   DFI LANParty UT 925X-T2

   Foxconn 925A01-8EKRS2

   Gigabyte GA-8ANXP-D

Вместо заключения



Системная плата MSI 925X Neo Platinum



В тестовой лаборатории «КомпьютерПресс» проведено тестирование шести материнских плат, построенных на чипсете Intel 925X Express, на предмет определения их производительности. В тестировании приняли участие следующие системные платы: ABIT AA8-3rd eye, Albatron PX925X Pro, ASUS P5AD2 Premium, DFI LANParty UT 925X-T2, Foxconn 925A01-8EKRS2 и Gigabyte GA-8ANXP-D.

Введение

На сей раз нам не пришлось долго выбирать тему для очередного тестирования материнских плат — она обозначилась сразу же по окончании нашего предыдущего обзора системных плат, построенных на чипсете Intel 915P Express. Рассмотрение осталось бы незавершенным без рассказа о материнских платах, основанных на наборе микросхем системной логики Intel 925X Express. Именно поэтому мы пока отказались от тестирования других решений, созданных на основе новейших чипсетов. Почему же столь большое внимание мы уделяем материнским платам, построенным именно на наборе микросхем системной логики Intel 925X Express? Прежде всего потому, что системные платы, базирующиеся на этом чипсете, являются наиболее функциональными и производительными решениями, предназначенными для создания компьютерных систем hi-end. Кроме того, в большинстве случаев так называемые флагманские модели в ряду продуктов, выпускаемых производителями материнских плат для работы с LGA775-процессорами Intel, — это системные платы, созданные на основе чипсета Intel 925X Express, и, как следствие, именно в этих продуктах нашли свое воплощение все передовые фирменные разработки компаний-производителей. Возможно, кто-то оспорит данное утверждение, поскольку в роудмепах на смену чипсету Intel 925X Express пришел недавно представленный компанией Intel набор микросхем Intel 925XE Express. Но по сути новый чипсет мало чем отличается от своего предшественника, разве что поддерживает работу нового центрального процессора Intel Pentium 4 с 1066-мегагерцевой системной шиной. Помимо этого материнские платы, построенные на основе чипсета Intel 925XE Express, на момент проведения тестирования еще не были достаточно широко представлены на российском рынке.

Почему же данное тестирование следует рассматривать как логическое продолжение проведенного нами раннее испытания системных плат, построенных на чипсете Intel 915P Express? И этот ответ лежит на поверхности. Всем известно, что наборы микросхем Intel 915P Express и Intel 925X Express по сути являются чипсетами одного семейства. Различие их состоит лишь в том, что в более производительном решении Intel 925X Express реализована технология PAT (Performance Acceleration Technology), позволяющая увеличить пропускную способность шины памяти, — в результате контроллер памяти этого чипсета не поддерживает работу с модулями памяти DDR SDRAM. Поэтому, рассмотрев решения на основе набора микросхем системной логики Intel 915P Express, оставить без внимания системные платы, построенные на более производительном чипсете Intel 925X Express, было бы просто вопиющей несправедливостью.

Таким образом, предметом нашего очередного тестирования стали представленные в настоящее время на российском рынке материнские платы, построенные на базе набора микросхем системной логики Intel 925X Express. Для проведения данного тестирования нам удалось собрать шесть моделей таких системных плат, в том числе ABIT AA8-3rd eye, Albatron PX925X Pro, ASUS P5AD2 Premium rev. 1.02, DFI LANParty UT 925X-T2, Foxconn 925A01-8EKRS2 и Gigabyte GA-8ANXP-D. А чтобы можно было получить представление о возможностях нового чипсета по сравнению с набором микросхем системной логики Intel 925X Express, вне конкурса в тестирование была включена системная плата Intel D925XECV2, созданная на основе чипста Intel 925XE Express. В данном обзоре мы решили нарушить традицию и не описывать архитектуру чипстета, на котором построены исследуемые системные платы. Ограничимся ссылкой на уже публиковавшиеся в нашем журнале материалы, где были рассмотрены все возможности и особенности набора микросхем системной логики Intel 925X Express, — см. статью «Новое поколение настольных ПК» в КомпьютерПресс № 7’2004.

Начать же рассказ о проведенном тестировании хотелось бы с основных технических характеристик представленных в данном обзоре материнских плат, довольно полное представление о которых можно получить, ознакомившись с табл. 1. Далее перейдем к рассмотрению методики тестирования и критериев оценки системных плат.



Таблица 1. Технические характеристики системных палат

В начало В начало

Методика тестирования

Для проведения тестирования мы использовали тестовый стенд следующей конфигурации:

• процессор — Intel Pentium 4 Extreme Edition 3,4 ГГц;

• память — 2Ѕ512 Мбайт PC4300 Micron; тайминги памяти:

- RAS Act. to Pre 12,

- CAS# Latancy 4,

- RAS# to CAS# delay 4,

- RAS# Precharge 4;

• графическая карта — Albatron PCX5900;

• жесткий диск — Maxtor MaXLine III 250 Гбайт.

Тестирование проводилось под управлением операционной системы Microsoft Windows XP Service Pack 2 с установленным обновлением для чипсета Intel Chipset Software Installation Utility 6.2.1.1001, а также с видеодрайвером ForceWare 66.93. Для каждой испытуемой материнской платы использовалась последняя на момент проведения тестирования версия «прошивки» BIOS. При этом все установки базовой системы ввода-вывода, позволяющие осуществлять какой бы то ни было разгон системы, отключались.

В ходе испытаний использовались тестовые пакеты, оценивающие общую производительность системы при Интернет-серфинге, а именно тестовый пакет BAPCo WebMark 2004 (patch 1). Возможности тестируемых моделей системных плат на 3D-игровых приложениях определялись с помощью тестового пакета FutureMark 3DMark 2005 v.1.1.0 и ряда тестовых роликов таких популярных игр, как Unreal Tournament 2004, FarCry (patch 1.3) и Doom III (patch 1.1). Для более детального анализа работы системных плат (в первую очередь подсистемы памяти) применялись синтетические тесты: SiSoft Sandra 2004 SP2, ScienceMark 2.0 и Cache Burst 32. Кроме того, в ходе тестирования оценивалась производительность материнских плат при выполнении сложных математических вычислений, для чего использовалась утилита Molecular Dynamics Benchmark из тестового пакета ScienceMark 2.0, посредством которой определялось время расчета термодинамической модели атома аргона. Также оценивалось время конвертирования эталонного WAV-файла в MP3-файл (MPEG-1 Layer III), для чего применялась утилита AudioGrabber v1.82 с кодеком Lame 3.97, а также эталонного файла MPEG-2 в файл MPEG-4 посредством утилиты VirtualDub 1.5.10 и кодека DivX Pro 5.2.1 и в файл формата WME при помощи утилиты Windows Media Encoder 9.

В начало В начало

Критерии оценки

Для оценки возможностей материнских плат нами был выведен ряд интегральных показателей:

• интегральный показатель производительности — для оценки производительности тестируемых системных плат;

• интегральный показатель качества — для комплексной оценки производительности и функциональных возможностей материнских плат;

• показатель «качество/цена».

Необходимость введения этих показателей обусловлена стремлением сравнить платы не только по отдельным характеристикам и результатам тестов, но и в целом, то есть интегрально.

Несколько слов о том, как определялись вышеперечисленные интегральные показатели. Для вычисления интегрального показателя производительности все проведенные нами тесты были разбиты на четыре группы:

1. Веб-серфинг (BAPCo WebMark2004).

2. Оценка времени конвертирования (WAV ® MPEG-1 Layer III, MPEG-2 ® MPEG-4, MPEG-2 ® WME).

3. Научные вычисления (Molecular Dynamics Benchmark из тестового пакета ScienceMark 2.0).

4. Игровые тесты (FutureMark 3DMark 2005, Unreal Tournament 2004, FarCry и Doom III).

Каждой группе тестов был присвоен весовой коэффициент (табл. 2), который, в соответствии с нашим субъективным мнением, отражает уровень приоритетности того или иного рода задач для современного высокопроизводительного ПК, ведь чипсет Intel 925X Express, как и материнские платы, построенные на базе этого набора микросхем, позиционируется как решение для создания именно hi-end-систем.



Таблица 2. Весовые коэффициенты

Таблица 2. Весовые коэффициенты

Значения, полученные в ходе выполнения тестов, нормировались, и для каждой группы вычислялся средний геометрический показатель, характеризующий производительность той или иной системной платы для различных типов прикладных задач:



где Gi — средний геометрический показатель, характеризующий производительность системной платы при выполнении прикладных задач i-й группы; Tij — нормированный результат j-го теста i-й группы; n — количество тестов в группе.

Интегральный показатель производительности определялся как сумма этих среднегеометрических показателей с учетом весовых коэффициентов:



где Ппр — интегральный показатель производительности; Gi — средний геометрический показатель, характеризующий производительность системной платы при выполнении прикладных задач i-й группы; i — количество групп.

Интегральный показатель качества был использован нами как некая комплексная оценка функциональных возможностей материнских плат (при выставлении которой мы руководствовались критериями, приведенными в табл. 3) и их производительности.

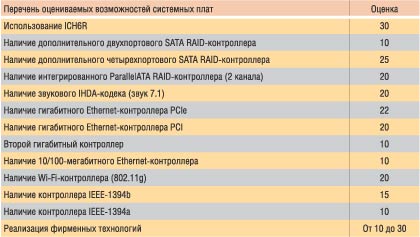

Таблица 3. Оценка функциональности материнских плат

Данный показатель определялся как среднее геометрическое из нормированного значения интегрального показателя производительности и нормированного значения оценки функциональных возможностей:



где Пк — интегральный показатель качества; пр  — нормированное значение интегрального показателя производительности; ф  — нормированное значение комплексной оценки функциональности.

Итогом всех вышеперечисленных манипуляций с баллами и коэффициентами стало определение показателя «качество/цена» для протестированных моделей системных плат. Этот показатель определялся как отношение нормированного значения интегрального показателя качества к нормированному значению розничной цены материнской платы:



где П — показатель «качество/цена»; к  — нормированное значение интегрального показателя качества; nC  — нормированное значение розничной цены.

В начало В начало

Выбор редакции

По результатам тестирования были определены победители в трех номинациях:

• «Лучшая производительность» — системная плата, продемонстрировавшая лучший интегральный показатель производительности;

• «Лучшее качество» — системная плата, обладающая лучшим интегральным показателем качества;

• «Оптимальная покупка» — системная плата, имеющая лучшее соотношение «качество/цена».

Знаком «Выбор редакции» в первых двух номинациях — «Лучшая производительность» и «Лучшее качество» — была отмечена системная плата ASUS P5AD2 Premium. Лучшей в номинации «Оптимальная покупка» стала материнская плата Foxconn 925A01-8EKRS2.

В начало В начало

Результаты тестирования

По традиции, прежде чем перейти к подведению итогов тестирования, хотелось бы обратить внимание читателей на ряд нюансов, возникших в ходе этого испытания.

Как уже отмечалось, в качестве центрального процессора при проведении тестирования использовался чип Intel Pentium 4 Extreme Edition 3,4 ГГц. Такой выбор, конечно же, не случаен — по нашему мнению, системные платы, позиционируемые как hi-end-решения, должны поддерживать наиболее производительные модели процессоров, определяемых спецификациями чипсета. В данном случае это процессоры семейства Intel Pentium 4 Extreme Edition. В ходе тестирования некоторые системные платы (речь идет о моделях ABIT AA8-3rd eye и Albatron PX925X Pro) не смогли опознать процессоры этого семейства. В спецификациях данных моделей указано, что они могут работать лишь с процессорами Intel Pentium 4, построенными на ядре Prescott, хотя VRM и поддерживаемый им диапазон напряжений питания процессорного ядра вовсе не исключают и возможности работы с процессорами семейства Intel Pentium 4 Extreme Edition, в основе которых, как известно, лежит ядро Northwood, требующее несколько большего напряжения питания, чем ядро Prescott. Ситуацию помогла исправить заливка новых версий кода BIOS, которые, кстати говоря, появились, когда мы уже завершали испытания и не надеялись на то, что нам удастся протестировать упомянутые модели системных плат.

На сей раз подведение итогов и выявление победителей в номинациях «Лучшая производительность» и «Лучшее качество» оказалось чрезвычайно простой задачей. Из результатов тестирования, приведенных в табл. 4, ясно видно, что во всех испытаниях, учитывающихся при вычислении интегрального показателя производительности, лучшие показатели оказались у материнской платы ASUS P5AD2 Premium. И лишь в процессорном подтесте пакета FutureMark 3DMark 2005 ее обошла системная плата Foxconn 925A01-8EKRS2.

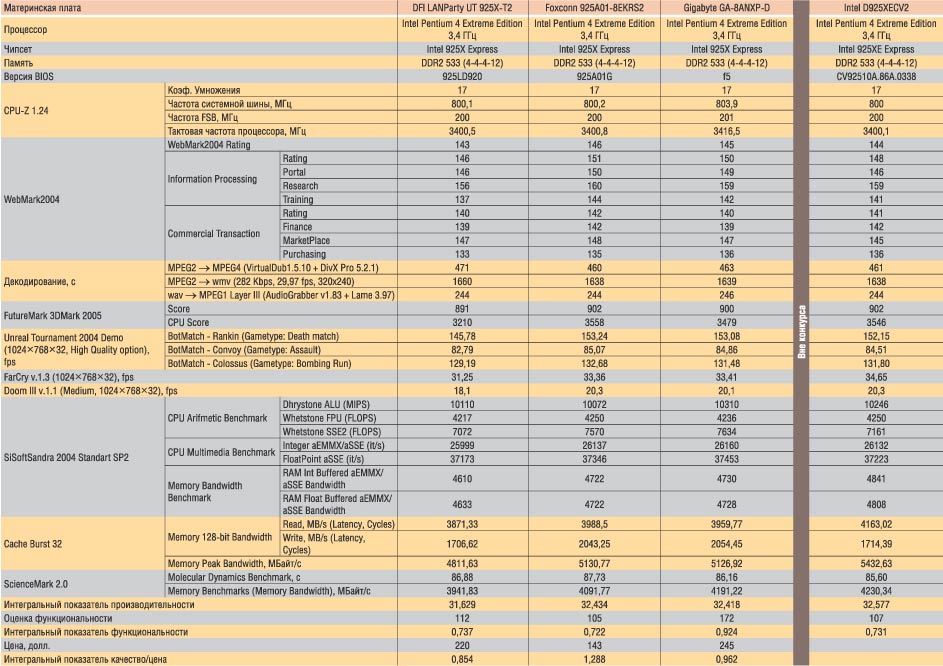

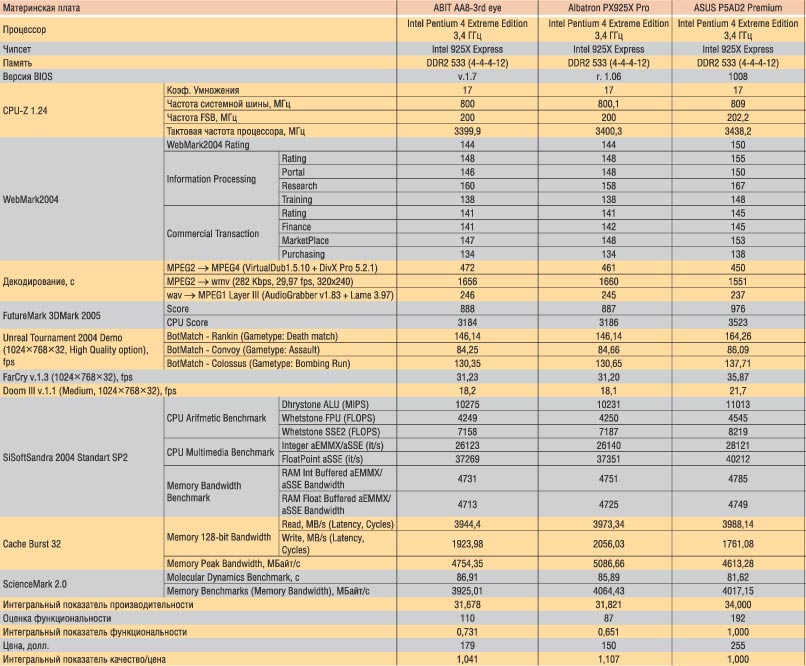

Таблица 4. Результаты тестирования системных плат на чипсете Intel 925X Express

Таблица 4. Результаты тестирования системных плат на чипсете Intel 925X Express

Таблица 4. Результаты тестирования системных плат на чипсете Intel 925X Express

К высоким результатам в тестах необходимо прибавить еще и уникальный набор функциональных возможностей упомянутой модели от компании ASUSTeK Computer: она оснащена, пожалуй, всеми используемыми в настоящее время для материнских плат интегрированными устройствами. Из всего многообразия возможностей системной платы ASUS P5AD2 Premium особо нужно отметить наличие Wireless-контроллера, позволяющего осуществлять соединение по протоколу IEEE 802.11b/g, и четырехпортового SATA RAID-контроллера, кроме всего прочего, обеспечивающего создание дисковых массивов RAID 5.

Хотя справедливости ради следует отметить, что по уровню функциональных возможностей с этой материнской платой может поспорить модель Gigabyte GA-8ANXP-D, отличающаяся столь же высокой оснащенностью — ей не хватает, пожалуй, только дополнительного IDE RAID-контроллера.

Кроме того, в этих системных платах применены разные подходы к реализации возможностей Wi-Fi. Так, если у модели ASUS P5AD2 Premium модуль IEEE 802.11g интегрирован на плате, то у Gigabyte GA-8ANXP-D он выполнен в качестве PCI-карты, поставляемой в комплекте с системной платой. Таким образом, вполне закономерно, что системная плата ASUS P5AD2 Premium от компании ASUSTeK Computer получила в ходе тестирования наивысшие значения интегрального показателя производительности и интегрального показателя качества.

Но чем же можно объяснить столь высокую производительность ASUS P5AD2 Premium? Конечно же, дело здесь не только в культуре производства и качестве ее изготовления и даже не в том, что опорная частота у этой модели несколько завышена, в результате чего частота системной шины равна 202,2 МГц вместо 200 МГц, хотя это, конечно же, помогло данной системной плате опередить других участников тестирования. Все дело в том, что, по всей вероятности, даже при отключении технологий повышения производительности в меню настроек BIOS Setup Utility какие-то из них все равно остаются задействованными по умолчанию.

О фирменных технологиях и разработках, реализованных в представленных для тестирования системных платах, на наш взгляд, стоит рассказать более подробно.

ABIT AA8-3rd eye

Материнская плата ABIT AA8-3rd eye имеет в своем арсенале очень интересный комплекс технологий — ABIT mGuru Technology, в который входят такие уже хорошо знакомые многим функции ABIT Engineered, как ABIT OC Guru, ABIT EQ, ABIT Flash Menu, ABIT Black Box, а кроме того, одноименная низкоуровневая утилита ABIT mGuru Utility. Последняя выделена в меню настроек BIOS Setup Utility в отдельный пункт, объединяющий все настройки базовой системы ввода-вывода, традиционно используемые при оверклокинге: установку опорной частоты системной шины (External Clock), изменяемую для данной модели в диапазоне от 100 до 400 МГц; выбор делителя частоты шины памяти (DRAM Frequency (CPU:DRAM)), что позволяет выбрать режим работы с модулями памяти DDR2 400, DDR2 533 или DDR2 600; возможность задавать частоту шины PCI Express в диапазоне от 99 до 255 МГц и выбирать фиксированную частоту работы для шины PCI из трех предустановленных значений — 33,33, 36,36 или 40 МГц. Естественно, предусмотрена возможность изменять напряжение питания процессорного ядра и модулей памяти, а также напряжение питания микросхемы северного моста.

Конечно же, богатство возможностей BIOS для разгона системы — это хорошо, но этим вряд ли уже кого-то можно удивить, да и избалованному современному пользователю претит утруждать себя экспериментами по разгону системы методом подбора нужных значений ключевых параметров в BIOS с многократной перезагрузкой системы. В этом случае может пригодиться утилита ABIT OC Guru (рис. 1), позволяющая выполнять все манипуляции по разгону системы непосредственно из ОС Windows, при этом предоставляя пользователю возможность как воспользоваться уже предопределенными профилями, так и выполнять все необходимые действия самостоятельно. Особо отметим наличие функции AutoDrive, при активизации которой обеспечивается возможность столь популярного ныне динамического разгона системы.

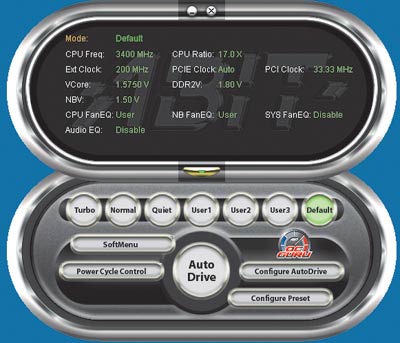

Рис. 1. Утилита ABIT OC Guru

Рис. 1. Утилита ABIT OC Guru

Хорошим подспорьем при оверклокинге также может стать технология ABIT GuruClock, которая позволяет выводить информацию о системе на внешний датчик, представляющий собой симпатичный символьно-цифровой ЖК-дисплей (рис. 2).

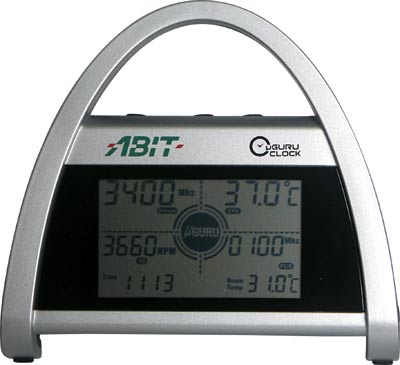

Рис. 2. Дисплей ABIT GuruClock

Рис. 2. Дисплей ABIT GuruClock

С помощью этого устройства можно получить практически исчерпывающую информацию о системе: температуру в четырех контрольных точках, напряжение питания основных компонентов системы, скорость вращения всех вентиляторов системы, реальную тактовую частоту работы процессора, режим, выбранный в ABIT OC Guru, и даже текущее время и комнатную температуру! А если вам больше нравится пользоваться для мониторинга системы старой доброй утилитой ABIT EQ (рис. 3), то предусмотрен и такой вариант. Кстати говоря, столь широкие возможности мониторинга у платы ABIT реализованы благодаря дополнительному чипу Winbond W83L950D.

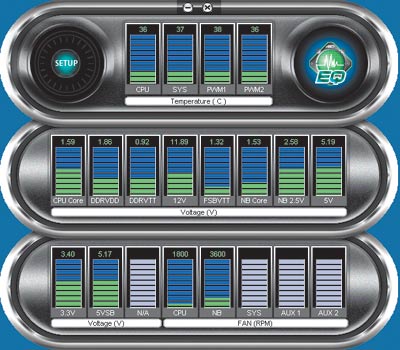

Рис. 3. Утилита ABIT EQ

Рис. 3. Утилита ABIT EQ

Утилита ABIT Flash Menu (рис. 4), которая также есть на диске, входящем в комплект поставки системной платы ABIT AA8-3rd eye, позволяет значительно упростить процесс обновления кода BIOS и даже предоставляет возможность найти и перепрошить новую версию одним кликом в автоматическом режиме (если, конечно, компьютер имеет доступ в Интернет).

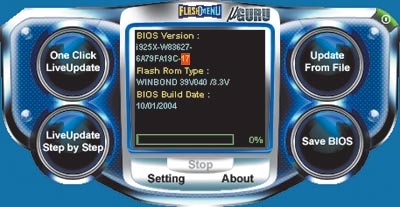

Рис. 4. Утилита ABIT Flash Menu

Рис. 4. Утилита ABIT Flash Menu

Еще одной составляющей набора технологий ABIT mGuru является утилита ABIT Black Box, благодаря которой пользователи персональных компьютеров, построенных на базе системной платы ABIT AA8-3rd eye (хотя, конечно же, это справедливо и для ряда других моделей компании ABIT), могут получить компетентную помощь от службы технической поддержки ABIT на основе сообщения, которое автоматически составляется и отправляется посредством данного программного пакета (для этого необходимо, чтобы компьютер имел доступ в Интернет).

Помимо набора технологий ABIT mGuru, отметим еще две инновации, также реализованные в предоставленной на тестирование модели ABIT AA8-3rd eye — это OTES AeroFlow и CPU ThermalGuard Technology.

Основной особенностью технологии OTES AeroFlow является использование новой, вертикальной конструкции радиатора охлаждения микросхемы северного моста чипсета. Вертикально ориентированный вентилятор охлаждения, по утверждению производителя, позволяет обеспечить более эффективное охлаждение не только собственно микросхемы северного моста, но и других компонентов системы (видеокарты, памяти, южного моста и т.д.).

Технология CPU ThermalGuard Technology призвана обеспечить дополнительную защиту процессора от перегрева — в случае достижения им критической температуры происходит отключение системы.

Albatron PX925X Pro

Эта системная плата хотя и не имеет столь богатого набора фирменных разработок, как ABIT AA8-3rd eye, но по возможностям оверклокинга через меню настроек BIOS Setup Utility ничем не уступает большинству моделей, участвовавших в данном тестировании. Так, BIOS этой системной платы позволяет устанавливать значение опорной частоты системной шины (CPU Host Frequency), определяемой для данной материнской платы, в диапазоне от 200 до 300 МГц, частоты шины памяти (System Memory Frequency) — 400 или 533 МГц и частоты шины PCI Express в диапазоне от 100 до 150 МГц, а кроме того, можно менять напряжение питания процессорного ядра, модулей памяти и даже микросхемы северного моста. Из фирменных разработок в связи с этим отметим технологию Watch Dog Timer, которая позволяет автоматически перезагружать систему с настройками BIOS по умолчанию в случае неудачного разгона системы.

ASUS P5AD2 Premium

Фирменные разработки и технологии компании ASUSTeK Computer, с которыми мы имели возможность ознакомиться на примере системной платы ASUS P5AD2 Premium, заслуживают подробного рассмотрения. И дело здесь даже не в большом количестве инноваций, а в том, что специалисты компании ASUSTeK Computer в очередной раз предложили множество оригинальных подходов и решений, которые, безусловно, будут интересны, а главное, полезны многим пользователям. Прежде всего это касается просто колоссальных возможностей оверклокинга, предоставляемых посредством меню установок базовой системы ввода-вывода (BIOS Setup Utility). Так, в пункте AI Overclocking подменю JumperFree Configuration меню настроек BIOS Setup Utility можно выбрать одну из схем оверклокинга: Manual, Auto, Standard, Overclock Profile или AI N.O.S.

При выборе установки Manual можно производить оверклокинг в привычном ручном режиме, то есть пользователь сам задает частоту системной шины (CPU Frequency) в диапазоне от 100 до 400 МГц; частоту шины памяти (DRAM Frequency), выбрав из трех возможных значений — 400, 533 или 600 МГц (причем отметим, что поддержка памяти DDR600 заявлена как официальная возможность); частоту шины PCI Express в диапазоне от 90 до 150 МГц; также можно задать фиксированное (33,33 МГц) значение для PCI-шины. Естественно, в этом случае доступны и настройки, устанавливающие напряжение питания процессорного ядра, модулей памяти и микросхемы северного моста чипсета.

При выборе схемы Overclock Profile пользователю предоставляется возможность выбрать один из предопределенных профилей, устанавливающих либо увеличение частоты FSB (и соответственно всех частот, определяемых как кратные ей с помощью соответствующих множителей) на 5, 10, 15, 20 или 30% от ее номинального значения, либо отношение частоты FSB и частоты шины памяти: FSB888/DDR2 667, FSB900/DDR2 600, FSB950/DDR2 633, FSB1000/DDR2 667, FSB1066/DDR2 533, FSB1066/DDR2700.

Наиболее интересная схема оверклокинга предлагается при выборе пункта AI N.O.S. В этом случае задействуется одноименная технология AI N.O.S, которая интеллектуально определяет загруженность системы и автоматически увеличивает ее производительность, при этом, по утверждению производителя, в отличие от других схем динамического разгона, в данном случае задействуются иные механизмы, позволяющие уменьшить время реакции на изменения утилизации системы. При этом можно установить порог чувствительности, определяющий уровень загруженности системы (Standard, Sensitive или Heavy Load), при котором требуется начать разгон системы (пункт меню N.O.S. Mode), а кроме того, задать количество ступеней разгона (одна — Turbo N.O.S. или две — Twin Turbo N.O.S.) и соответствующую величину, на которую будет ускоряться система (для первого порога — от 3 до 20% для второго — от 5 до 30%). В этом режиме пользователю также становятся доступны установки напряжения питания ключевых компонентов системы (уже упомянутых выше).

Что же касается вариантов Auto и Standard, то в этих случаях возможность какого-либо оверклокинга отсутствует, хотя и тогда можно задействовать функцию Performance Mode (Standard или Turbo). Кроме того, отметим наличие пункта AIBooster Support (Enable или Disable), посредством которого можно включить или отключить поддержку одноименной утилиты, позволяющей осуществлять разгон системы в среде Windows (рис. 5).

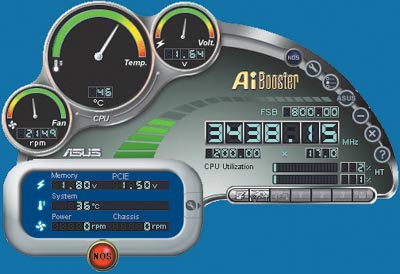

Рис. 5. Утилита ASUS AIBooster

Рис. 5. Утилита ASUS AIBooster

Нельзя оставить без внимания и еще одну функцию, которую можно активировать через меню установок BIOS Setup Utility. Речь идет, конечно же, о технологии Hyper Path2, которая, благодаря инновациям, найденным специалистами компании ASUSTeK Computer, позволяет уменьшить латентность при обращении к системной памяти.

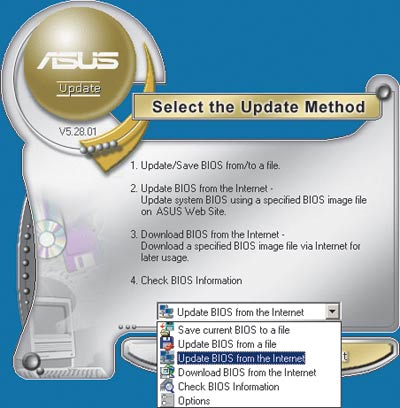

Раз уж мы затронули тему фирменных утилит, то назовем еще две из них, которые можно найти на прилагаемом к плате CD-ROM. Это хорошо знакомая всем, имевшим дело с ПК, построенными на базе материнских плат ASUS, утилита мониторинга ASUS PC Probe, а также маленькая, но полезная программа ASUS Update, позволяющая выполнять обновления кода BIOS в среде Windows (рис. 6).



Рис. 6. Утилита ASUS Update

Рис. 6. Утилита ASUS Update

Еще одна инновация, примененная при создании материнской платы ASUS P5AD2 Premium, на которую нам хотелось бы обратить внимание читателей, — это технология Stack Cool. Данная разработка специалистов компании ASUSTeK Computer призвана улучшить теплоотвод цепей питания горячих элементов ПК, расположенных в области центрального процессора, что способствует повышению стабильности работы системы. Для этой цели используется специальная пластина, расположенная на обратной стороне платы рядом с процессорным разъемом. Такой подход, по утверждению производителя, дает возможность снизить температуру системы на 10 °С.

Весьма полезной может оказаться и низкоуровневая утилита ASUS CrashFree BIOS 2, позволяющая восстановить безвозвратно загубленный BIOS (например, в ходе перепрошивки) с помощью CD-ROM или floppy-дискеты, содержащих корректную версию кода. Остальные инновации ASUS, также имеющиеся у рассматриваемой модели системной платы, наверняка уже хорошо знакомы нашим читателям, поэтому мы лишь кратко перечислим их: ASUS Q-Fan 2 (интеллектуальное управление скоростью вентиляторов), ASUS MyLogo 2 (установка пользовательских заставок, отображаемых при загрузке ПК), ASUS POST Reporter (голосовое оповещение о ходе выполнения процедур POST).

DFI LANParty UT 925X-T2

В материнской плате DFI LANParty UT 925X-T2 основной упор производитель, видимо, сделал на то, что автомобилисты называют обвесом. Эта модель действительно выделяется своим внешним видом. На фоне черного текстолита и черных радиаторов микросхем чипсета особенно яркими кажутся оранжевые и желтые слоты и разъемы, оранжевые шлейфы (кстати говоря, в комплекте с платой поставляются круглый IDE- и floppy-шлейф) и даже оранжевые стяжки, также входящие в комплект поставки, — все это делает данную плату привлекательной для любителей моддинга. А если прибавить к этому черную панель FrontX (рис. 7), устанавливаемую в 5,25-дюймовый отсек корпуса ПК и позволяющую вывести на лицевую панель компьютера мини-порт FireWire, порт SPIDF out и порт Serial ATA, то становится понятным, почему мы акцентировали внимание на «обвесе», делающем эту материнскую плату не похожей ни на одну другую из представленных для тестирования моделей.

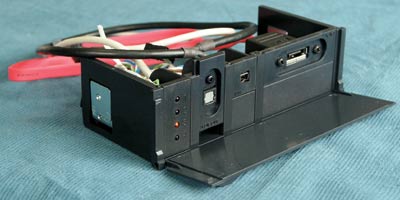

Рис. 7. Панель DFI FrontX

Рис. 7. Панель DFI FrontX

Хочется отметить и еще одну конструктивную особенность DFI LANParty UT 925X-T2  — микросхема звукового кодека у этой модели расположена на отдельной миниатюрной плате, для установки которой предусмотрен специальный разъем. Что же касается фирменных технологий, относящихся непосредственно к работе системной платы, то выделим такие инновации, как DFI diagnostic LEDs и DFI CMOS Reloaded. Первая из них позволяет отслеживать процесс прохождения системой процедур POST посредством светодиодной матрицы (состоящей из четырех светодиодов) и в случае неполадок по световой комбинации быстро определять возможную причину неисправности.

Технология DFI CMOS Reloaded — это инструмент для любителей оверклокинга, позволяющий сохранять пользовательские профили настроек BIOS (до пяти профилей) и затем загружать их. Кстати, о настройках BIOS. В меню настроек BIOS Setup Utility пользователь может изменять опорную частоту работы системной шины (Ext. Clock CPU/PCI) в диапазоне от 200 до 380 МГц, частоту шины PCI Express (PCI-Express Frequency) в диапазоне от 100 до 140 МГц, а также выбрать тип используемой памяти, что равнозначно определению частоты шины памяти (DRAM Type — Auto, DDR2 400, DDR2 533).

Возможно, для любителей экспериментов с системой будет полезной еще одна опция этой материнской платы компании DFI — две миниатюрные кнопки EZ On/EZ Touch, одна из которых — Power — является кнопкой включения питания, а другая — Reset  — перезагрузки.

Foxconn 925A01-8EKRS2

Все фирменные наработки, реализованные в системной плате Foxconn 925A01-8EKRS2, несмотря на свою разноплановость, объединены одним общим признаком — в их названиях обязательно присутствует приставка «Super». Что же представляют собой эти супертехнологии? Четыре из них являются опциями BIOS. Так, при включении функции SuperBoot в CMOS сохраняется вся важная информация о системе, полученная в ходе первой успешной загрузки, что в дальнейшем позволяет ускорить этот процесс (аналогично функции Quick Boot, реализованной в BIOS практически всех современных системных плат). Функция SuperBIOS-Protect обеспечивает защиту компьютера от вирусов (подобные функции также имеются у большинства современных материнских плат). С помощью опции SuperRecovery Hotkey можно задать горячие клавиши, нажатие комбинации которых позволяет начать процесс восстановления данных на жестком диске. Под именем SuperSpeed скрывается утилита, обеспечивающая доступ в меню настроек BIOS Setup Utility к ключевых параметрам системы, позволяющим увеличить производительность. По сути дела, эта функция дублирует другой пункт меню — Frequency/Voltage Control. И в первом, и во втором случае пользователь получает возможность изменять значения таких параметров, как опорная частота системной шины, CPU Clock (в диапазоне от 200 до 350 МГц), частота шины PCI Express, PCI Express Clock (в диапазоне от 100 до 200 МГц), частота шины памяти, System Memory Frequency (Auto, 400 или 533 МГц) и частота работы шины PCI, PCI Bus Clock (33,33; 36,36; 40 МГц или Ref PCIEx). Кроме того, можно изменять напряжение питания процессорного ядра (CPU Voltage), увеличивая его значение на величину от 0,025 до 0,0875 В, а также напряжение питания модулей памяти и микросхемы северного моста, увеличив его значение на 0,03; 0,06 или на 0,1 В.

На CD-диске, идущем в комплекте с платой, можно найти три утилиты, в названиях которых также присутствует приставка «Super». Первая из них, утилита SuperLogo, (рис. 8) позволяет сменить логотип, отображаемый на экране при загрузке системы.

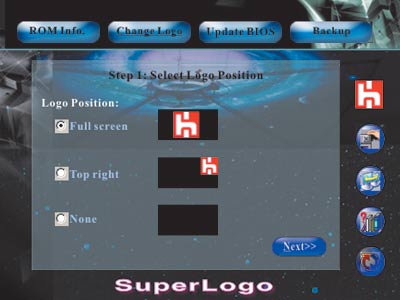

Рис. 8. Утилита SuperLogo

Рис. 8. Утилита SuperLogo

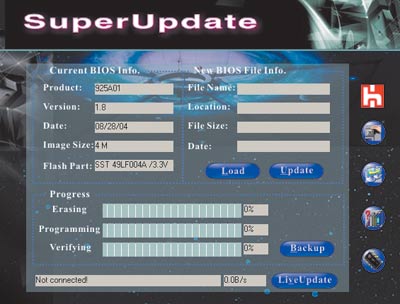

Вторая, SuperUpdate, — это фирменная Windows-утилита для обновления кода BIOS (рис. 9).



Рис. 9. Утилита SuperUpdate

Рис. 9. Утилита SuperUpdate

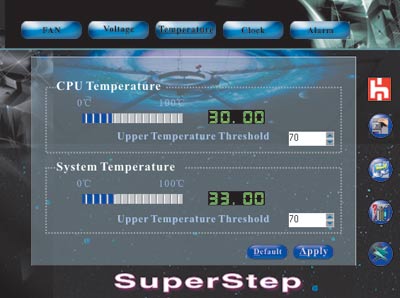

Третья — это утилита мониторинга SuperStep, наглядно представляющая полную информацию о системе (рис. 10).



Рис. 10. Утилита SuperStep

Рис. 10. Утилита SuperStep

Gigabyte GA-8ANXP-D

Фирменные разработки и технологии компании Gigabyte Technology, в частности реализованные в модели Gigabyte GA-8ANXP-D, — это тема для отдельной большой статьи. Поэтому мы даже не стали пытаться в нескольких строках описать все эти инновации, а посчитали возможным порекомендовать нашим читателям обратиться к статье «Материнские платы компании Gigabyte» (КомпьютерПресс № 9’2004), в которой подробно рассмотрены все технологии, воплощенные в данной системной плате. Подчеркнем лишь тот факт, что по количеству и качеству реализованных фирменных разработок системная плата Gigabyte GA-8ANXP-D, пожалуй, не уступит ни одной из представленных в настоящем тестировании моделей.

На этом мы закончим рассказ о функциональных возможностях участвовавших в тестировании системных плат. Остается лишь кратко осветить вопросы, связанные с определением показателя «качество/цена». Со значением, стоящим в числителе этого отношения, все более или менее ясно — собственно, именно его составляющим и была посвящена большая часть этой статьи, осталось сказать несколько слов о цене. Естественно, чем выше оснащенность системной платы, тем больше ее цена, поэтому не удивительно, что самые продвинутые в плане функциональности материнские платы ASUS P5AD2 Premium rev. 1.02 и Gigabyte GA-8ANXP-D стоят в полтора-два раза дороже более скромных моделей — Albatron PX925X Pro и Foxconn 925A01-8EKRS2. Таким образом, наиболее сбалансированным решением, обладающим, на наш взгляд, оптимальным соотношением «качество/цена», стала системная плата Foxconn 925A01-8EKRS2.



Системная плата MSI 925X Neo Platinum

Системная плата MSI 925X Neo Platinum — это hi-end-решение от компании Micro-Star International для построения компьютерных систем на базе новых LGA775-процессоров Pentium 4 компании Intel. Основой для создания этой системной платы послужил набор микросхем системной логики Intel 925X Express (Intel 82925X + Intel 82801FR (ICH6R)).



Системная плата MSI 925X Neo Platinum

Первое, что бросается в глаза, когда берешь в руки плату MSI 925X Neo Platinum — это ее матово-черный цвет, не свойственный для системных плат компании MSI, который теперь стал отличительным признаком моделей, принадлежащих к серии Neo.

Что же касается технических возможностей MSI 925X Neo Platinum, то они, пожалуй, отвечают самым высоким требованиям, предъявляемым в настоящее время к материнским платам, предназначенным для построения hi-end-компьютерных систем. Так, в качестве системной памяти предусмотрено использование небуферизованных модулей DDR2 400/DDR2 533, для чего на плате имеются четыре DIMM-слота. При этом работа памяти возможна как в одно-, так и в двухканальном режиме, а ее максимальный объем может достигать 4 Гбайт.

Помимо одноканального IDE-контроллера, обеспечивающего подключение двух IDE-устройств с интерфейсом ATA66/100, и четырехпортового SATA-контроллера с поддержкой технологии Intel Matrix Storage Technology, позволяющего организовывать подключенные к нему жесткие диски в RAID-массивы 0, 1 или Matrix RAID, на плате интегрирован двухканальный IDE RAID-контроллер VIA6410, с помощью которого можно подключить еще четыре IDE-устройства с интерфейсом ATA133 и создать RAID-массивы уровня 0, 1 или 0+1. Для установки плат расширения предусмотрены слот PCI Express x16 (для видео), два слота PCI Express x1 и три обычных 32-битных 33-мегагерцевых PCI-слота.

Есть на плате и интегрированный 8-канальный звуковой кодек (звук формата 7.1), работающий в связке с новым Intel High Definition Audio-контроллером чипсета, и два сетевых контроллера (гигабитный Broadcom BCM5751, работающий на шине PCI Express x1, и 10/100-мегабитный Intel 82562EZ (PHY)), и контроллер FireWire, поддерживающий работу трех портов IEEE-1394a. Кроме того, системная плата MSI 925X Neo Platinum поддерживает работу восьми портов USB 2.0.

Особо стоит отметить установленный на данной плате чип MSI CoreCell, посредством которого реализован целый набор фирменных технологий MSI, таких как V Power (представляет собой компенсационный механизм, позволяющий минимизировать колебания напряжения питания ядра процессора), SafeBIOS (дает возможность восстановить поврежденный код BIOS), D.O.T. (Dynamic Overclocking Technology — технология динамического оверклокинга), Speedster (расширенные возможности оверклокинга), PowerPro (технология энергосбережения), LifePro (постоянный мониторинг температурного режима работы системы и основанное на этих данных интеллектуальное управление скоростью вращения вентиляторов) и BuzzFree (технология снижения шума, также основанная на интеллектуальном управлении скоростью вращения вентиляторов).

Представление о производительности этой системной платы можно получить, ознакомившись с результатами ее тестирования, приведенными в таблице.

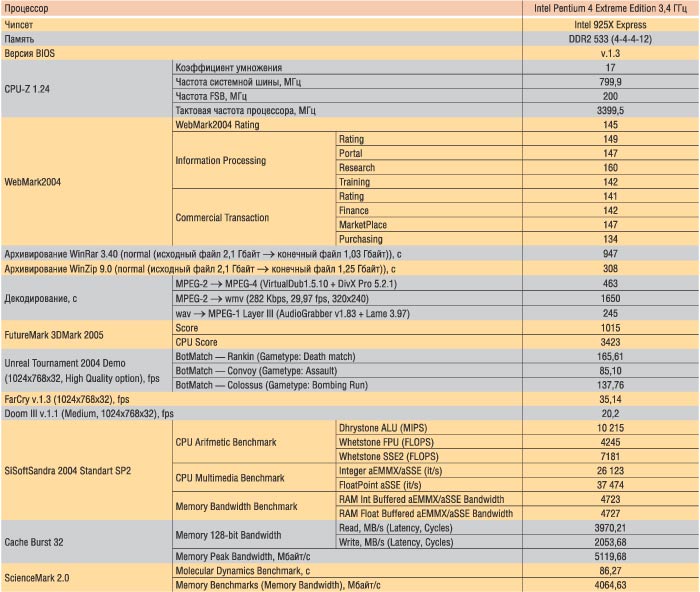

Результаты тестирования материнской  платы MSI 925X Neo Platinum

Результаты тестирования материнской платы MSI 925X Neo Platinum


В начало В начало

Вместо заключения

И напоследок скажем несколько слов о результатах, показанных в ходе тестирования материнской платой Intel D925XECV2. Это единственное решение, построенное на базе нового чипсета Intel 925XE Express, тестировалось вне конкурса, прежде всего с той целью, чтобы проверить, какие преимущества сулит использование подобных системных плат для работы с центральным процессором с частотой FSB 800 МГц. Теоретически — никаких, что в данном случае было наглядно подтверждено и на практике. Хотя справедливости ради отметим, что материнская плата Intel D925XECV2 произвела на нас приятное впечатление, продемонстрировав высокую производительность и стабильную работу. По величине значения интегрального показателя производительности она уступила лишь лидеру — материнской плате ASUS P5AD2 Premium.



Редакция выражает признательность компаниям, предоставившим материнские платы для тестирования:

  • российскому представительству компании ABIT (www.abit.ru) за материнскую плату ABIT AA8-3rd eye;
  • компании Albatron Technology (www.albatron.ru) за материнскую плату Albatron PX925X Pro;
  • российскому представительству компании ASUSTeK Computer, Inc. (www.asus.ru) за материнскую плату ASUS P5AD2 Premium;
  • представительству компании DFI (www.dfi.com.tw) за материнскую плату DFI LANParty UT 925X-T2;
  • российскому представительству компании Gigabyte Technology (www.gigabyte.com.tw, www.gigabyte.ru) за материнскую плату Gigabyte GA-8ANXP-D;
  • российскому представительству компании Intel (www.intel.ru) за материнскую плату Intel D925XECV2;
  • компании Trinity Logic (www.tl-c.ru) за материнскую плату Foxconn 925A01-8EKRS2.
