Тестирование беспроводных сетей стандарта IEEE 802.11b

Сергей Пахомов

Методика тестирования

Выбор редакции

Устройства беспроводной связи Allied Telesyn

   Точка доступа Allied Telesyn AT-WL2411

   Адаптер Allied Telesyn AT-WCL452

Устройства беспроводной связи D-Link

   Точка доступа D-Link DWL-6000AP

   Точка доступа D-Link DWL-900AP+

   Адаптер D-Link DWL-120

   Адаптер D-Link DWL-520+

   Адаптер D-Link DWL-650+

Устройства беспроводной связи LG

   Адаптеры LG LW1100P и LG LW1100N

Устройства беспроводной связи LinkPro

   Точка доступа LinkPro WL2000A

   Адаптеры LinkPro WL-1200PC

Устройства беспроводной связи Micronet

   Точка доступа Micronet SP916A

   Точка доступа Micronet SP918

   Точка доступа Micronet SP912

   Адаптеры Micronet SP905v2 и Micronet SP906A

Устройства беспроводной связи TRENDnet

   Точка доступа TRENDnet TEW-210APB

   Точки доступа TRENDnet TEW-310APB и TEW-310APBX

   Адаптеры TRENDnet TEW-201PC, TRENDnet TEW-221PC и TRENDnet TEW-301PC

   Адаптер TRENDnet TEW-224UB

   Адаптер TRENDnet TEW-303PI

Устройства беспроводной связи U.S. Robotics

   Точка доступа U.S. Robotics 2249

   Точка доступа U.S. Robotics 8022

   Адаптер U.S. Robotics 2210



В тестовой лаборатории «КомпьютерПресс» проведено тестирование 15 беспроводных сетевых адаптеров и 12 точек доступа стандарта IEEE 802.11b. Тестировались беспроводные адаптеры: Allied Telesyn AT-WCL452, D-Link DWL-120, D-Link DWL-520+, D-Link DWL-650+, LG LW1100N, LG LW1100P, LinkPro WL-1200PC, Micronet SP905v2, Micronet SP906A, TRENDnet TEW-201PC, TRENDnet TEW-221PC, TRENDnet TEW-224UB, TRENDnet TEW-301PC, TRENDnet TEW-303PI, U.S. Robotics 2210 и точки доступа: Allied Telesyn AT-WL2411-50, D-Link DWL-6000AP, D-Link DWL-900AP+, LinkPro WL2000A, Micronet SP912, Micronet SP916A, Micronet SP918, TRENDnet TEW-210APB, TRENDnet TEW-310APB, TRENDnet TEW-310APBX, U.S. Robotics 2249, U.S. Robotics 8022.

За последний год беспроводные сети Radio Ethernet на основе стандарта IEEE 802.11b получили широкое распространение для организации локальных сетей и подключения к Internet. По сравнению с традиционными кабельными решениями технология беспроводных сетей еще достаточно молода (стандарт был принят в 1999 году), однако уже сейчас вполне в состоянии конкурировать с кабельными локальными сетями.

В настоящее время ниша беспроводных сетей уже достаточно велика. Это и немногочисленные мобильные локальные сети, когда прокладка кабельной структуры нерентабельна или вообще невозможна (например, в условиях выставки или при проведении выездных конференций), и стационарные сети с выходом в Интернет (хот-споты), например в залах ожидания аэропортов или вокзалов. Естественно, не стоит забывать и о домашних сетях (для объединения в сеть нескольких компьютеров с организацией разделяемого доступа в Интернет), и о сетях в малом офисе. Таким образом, спектр применения беспроводных сетей довольно широк, но, принимая решение в их пользу, нельзя забывать и о свойственных им ограничениях и недостатках. Чтобы выяснить все преимущества и недостатки беспроводной связи стандарта IEEE 802.11b, мы и организовали тестирование беспроводных решений различных производителей.

Методика тестирования

Для тестирования мы отобрали комплекты, состоящие из точек доступа и нескольких сетевых адаптеров от разных производителей. При выборе беспроводных сетевых адаптеров нами рассматривались как PCMCIA-карты, предназначенные для установки в ноутбук, так и адаптеры с интерфейсом PCI, предназначенные для установки в настольный компьютер. Кроме того, в нашем тестировании участвовали адаптеры с интерфейсом USB 1.1, которые можно подключать как к ноутбуку, так и к настольному компьютеру.

Точки доступа мы отбирали из тех, что предназначены для небольшой локальной беспроводной сети класса SOHO с радиусом действия до 80 м в закрытом помещении и 300 м на открытом пространстве. Кроме того, все точки доступа, так же как и сетевые адаптеры, должны были быть совместимы с протоколом IEEE 802.11b или с расширенным протоколом IEEE 802.11b+.

Тестирование проводилось в два этапа.

На первом этапе рассматривался режим функционирования 802.11 Ad Hoc, при котором все станции взаимодействовали друг с другом напрямую, то есть без участия точки доступа. В этом режиме исследовалась максимальная пропускная способность беспроводного сетевого адаптера в режиме приема и передачи данных.

В режиме Ad Hoc каждый из тестируемых адаптеров поочередно взаимодействовал со всеми остальными адаптерами. При этом измерялась скорость приема и передачи файлов. Кроме того, такой подход позволил нам не только проверить адаптеры на совместимость друг с другом, но и выявить для каждого из тестируемых адаптеров «оптимальных партнеров», то есть найти те адаптеры, с которыми достигается максимальная скорость взаимодействия. Как оказалось, не все рассмотренные нами адаптеры действительно совместимы друг с другом. Некоторые модели проявляли себя весьма странно: не хотели «коннектиться» с первого раза или часто обрывали соединения без видимых причин.

В качестве генератора сетевого трафика мы использовали утилиту PRISM Benchmark Pro v. 1.7, разработанную компанией Intersil (http://www.intersil.com/) специально для тестирования беспроводных решений.

Утилита PRISM Benchmark Pro v. 1.7 реализует многократную передачу тестового файла (по умолчанию размером 10 Мбайт) между беспроводными адаптерами или между адаптером и точкой доступа и при этом позволяет обойти кэширование предаваемого файла. При тестировании мы использовали для приема и передачи файл размером 10 Мбайт, причем все измерения повторялись 50 раз (количество прогонов рекомендовано компанией Intersil), что позволяло говорить о достоверности полученных данных.

На втором этапе тестирования рассматривался режим взаимодействия Infrastructure, при котором все узлы беспроводной сети взаимодействуют с точкой доступа. Сама же точка доступа служит мостом между беспроводной сетью и внешней сетью Ethernet и подключается к сегменту внешней кабельной сети. Внешняя сеть при этом состоит всего из одного компьютера, выполняющего роль сервера. Нами рассматривалось взаимодействие узлов беспроводной сети с этим сервером. Как и в предыдущем случае, измерялась пропускная способность точки доступа в режиме передачи и приема данных. В первом случае на каждом из компьютеров — клиентов беспроводной сети синхронно запускались утилиты PRISM Benchmark Pro v. 1.7 в режиме передачи файла на сервер, а во втором случае, наоборот, — на клиентах синхронно запускалась утилита PRISM Benchmark Pro v. 1.7 в режиме приема тестового файла с сервера.

Для того чтобы исследовать зависимость сетевого трафика, проходящего через точку доступа, от количества узлов в сети, число взаимодействующих узлов постепенно увеличивалось от двух до одиннадцати. Следует отметить, что вся локальная сеть, состоящая из одиннадцати узлов (шесть ноутбуков и пять настольных компьютеров), имела радиус не более 2 м, то есть условия связи были идеальными. На всех клиентских ПК устанавливалась ОС Windows 200 Pro SP3, а на сервере — Windows 2000 Server SP3.

В начало В начало

Выбор редакции

Оценка качества беспроводных адаптеров производилась нами по абсолютной пропускной способности и совместимости адаптера со всеми остальными, то есть определялось, насколько хорошо тестируемый адаптер мог «договориться» со всеми остальными адаптерами. При расчете абсолютной пропускной способности адаптеров рассчитывалась средняя скорость приема/передачи. Аналогичные показатели были выбраны и для оценки качества точек доступа.

Победители проведенного тестирования определялись в номинациях «Самый качественный беспроводной адаптер» и «Самая качественная точка доступа».

Лидером в номинации «Самый качественный беспроводной адаптер» стал беспроводной адаптер LinkPro 1200PC, который не только смог установить соединение со всеми остальными тестируемыми адаптерами, но и показал высокие скоростные характеристики приема/передачи.

Победителем в номинации «Самая качественная точка доступа» была признана точка доступа U.S. Robotics 8022. Наряду с тем, что U.S. Robotics 8022 оказался универсальным устройством, представляющим собой одновременно и принт-сервер и маршрутизатор, эта точка доступа продемонстрировала стабильное высокоскоростное соединение в режимах приема и передачи файлов со всеми беспроводными адаптерами.

В начало В начало

Устройства беспроводной связи Allied Telesyn

Точка доступа Allied Telesyn AT-WL2411

Allied Telesyn AT-WL2411 представляет собой компактную точку доступа с поддержкой протокола 802.11b, которая позиционируется как точка доступа корпоративного класса. Данное устройство позволяет разделять доступ в Интернет или в локальную сеть посредством подключения к кабельному или DSL-модему. Точка доступа оснащена встроенными средствами сетевой безопасности. Реализован протокол аутентификации 802.1x, поддерживается фильтрация MAC-адресов, IP, IPX, NetBEUI, DECNET, AppleTalk, а также WEP-шифрование. Точка доступа может осуществлять трансляцию адресов в режиме NAT и функционировать в качестве DHCP-сервера. В соответствии с требованиями протокола 802.11b данная точка доступа работает на скоростях передачи 1; 2; 5,5 и 11 Мбит/с в частотном диапазоне от 2,4 до 2,4835 ГГц с использованием метода DSSS (последовательности Баркера на скоростях 1 и 2 Мбит/с и ССК-коды на скоростях 5,5 и 11 Мбит/с). Точка доступа AT-WL2411 поддерживает также режим LAN Bridging, который позволяет объединять между собой удаленные сегменты локальных сетей. При необходимости можно использовать систему подачи электропитания устройства по стандартным кабелям категории 5 (опция). Устройство выполнено в компактном элегантном корпусе, конструкция которого предусматривает возможность как настольного, так и настенного крепления. На верхней панели расположены четыре светодиодных индикатора. Они отображают состояние питания, проводную и беспроводную сетевую активность, обнаружение ошибок. На передней стенке AT-WL2411 размещены порт RJ-45 (Ethernet 10Base-T), разъем подключения питания, а также COM-порт, который используется для начальной конфигурации устройства. Сбоку находится несъемная антенна с углом ориентирования 180°; если потребуется подключить более мощную антенну, то сделать это можно, открыв специально предназначенную для этого крышку на задней стенке.

Чтобы сконфигурировать точку доступа, необходимо подключить ее к компьютеру, оснащенному COM-портом (кабель в комплект поставки не входит). Далее, используя терминальную программу наподобие HyperTerminal, которая входит в состав Windows, можно задать рабочий IP-адрес, режимы шифрования и все остальные настройки. После этого точку доступа можно конфигурировать в сети посредством Web-интерфейса. Отметим, что описанная процедура полезна в том случае, когда в сети не используется DHCP-сервер. Если же применяется динамическое назначение IP-адресов, то точка доступа интегрируется в сеть автоматически, а все процедуры настройки и управления через обычный браузер становятся доступными немедленно. Процедура установки и настройки программного обеспечения подробно описана в руководстве, которое можно скачать с сайта производителя. Отметим, что это самое подробное руководство из представленных — целых 208 страниц.

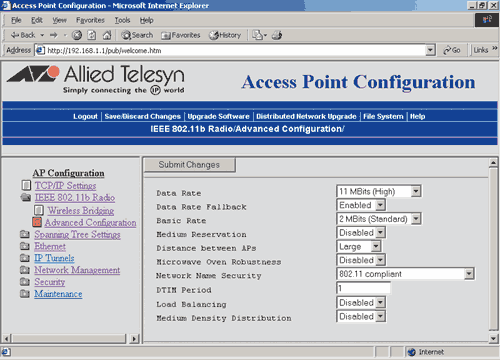

Web-интерфейс предоставляет все необходимые для управления устройством возможности: позволяет конфигурировать встроенный DHCP-сервер для Wireless-клиентов, настраивать систему безопасности, шифрование, выбирать канал связи, обновлять версию прошивки устройства и т.д.

По результатам тестирования средняя скорость приема точки доступа Allied Telesyn AT-WL2411 составляет 4,26 Мбит/с, а средняя скорость передачи — 7,64 Мбит/с. При числе клиентов свыше пяти связь со многими из них становится нестабильной и часто обрывается. Так, наблюдались регулярные обрывы связи с беспроводным адаптером Micronet SP906A.

В начало В начало

Адаптер Allied Telesyn AT-WCL452

Беспроводной адаптер AT WCL452 стандарта PC Card Type II компании Allied Telesyn International предназначен для установки в ноутбуки и позволяет подключаться к беспроводной сети стандарта IEEE 802.11b. Карта снабжена встроенной антенной. Кроме того, имеются два светодиодных индикатора, один из которых является индикатором питания, а второй мигает при поиске беспроводной базовой станции или при передаче данных.

В полном соответствии со стандартом IEEE 802.11b карта работает в частотном диапазоне от 2,4 до 2,484 ГГц, реализует метод DSSS при передаче данных и поддерживает скорости передачи 1; 2; 5,5 и 11 Мбит/с (последовательности Баркера на скоростях 1 и 2 Мбит/с и ССК-коды на скоростях 5,5 и 11 Мбит/с). Поддерживая стандарт IEEE 802.11b, адаптер AT WCL452 обеспечивает полную совместимость с имеющимися беспроводными устройствами.

Поддерживается определенная стандартом IEEE 802.11b система шифрования WEP с 64- и 128-битными ключами шифрования. Карта может использоваться для создания сетей peer-to-peer как без использования точки доступа (режимы Ad Hoc и 802.11b Ad Hoc), так и с ее использованием (режим Infrastructure).

В соответствии с технической документацией максимальный радиус действия карты составляет до 80 м для использования внутри зданий и до 300 м на открытом пространстве.

Процесс инсталляции карты на компьютер крайне прост — после установки новых драйверов с официального сайта компании операционная система все сделает сама.

Утилита управления предоставляет стандартный набор функций и позволяет устанавливать режим соединения (с точкой доступа или без нее), выбирать номер канала связи (всего их предусмотрено 13 — в зависимости от страны), устанавливать скорость соединения (принудительная или автоматический режим согласования) и ключи шифрования WEP.

В соответствии с технической документацией поддерживаются операционные системы Windows 98, 2000, Mе, XP.

По результатам тестирования адаптера AT WCL452 (рис. 1) средняя скорость приема в режиме Ad Hoc составляет 4,05 Мбит/с, а средняя скорость передачи — 4,19 Мбит/с. При этом наилучшее сочетание данного адаптера в режиме Ad Hoc отмечено с адаптерами AT WCL452, Micronet SP906A, TRENDnet TEW-303PI, TRENDnet TEW-201PC, LinkPro 1200PC, LG LW1100P и D-link DWL-520+.

Рис. 1. Результаты тестирования адаптера AT WCL452

В начало В начало

Устройства беспроводной связи D-Link

Точка доступа D-Link DWL-6000AP

Устройство D-Link DWL-6000AP — точка доступа с полной поддержкой одновременно двух протоколов: IEEE 802.11a (частота 5 ГГц) и IEEE 802.11b+ (частота 2,4 ГГц).

При этом беспроводные клиенты стандартов 802.11b+ и 802.11a могут одновременно работать через данную точку доступа. Кроме того, точка доступа D-Link DWL-6000AP может выступать в роли моста между сетью 802.11a и 802.11b.

Для использования разделяемого беспроводного доступа необходимо интегрировать устройство в локальную сеть, подключив его к маршрутизатору, к рабочей станции или просто к коммутатору этой сети. Точка доступа оснащена встроенными средствами сетевой безопасности. Поддерживается фильтрация MAC-адресов, а также WEP-шифрование с 64/128/256-битным ключом. В соответствии с требованиями расширенного протокола IEEE 802.11b+ точка доступа работает в частотном диапазоне от 2,4 до 2,4835 ГГц на скоростях передачи 1; 2; 5,5 и 11 Мбит/с с использованием последовательности Баркера на скоростях 1 и 2 Мбит/с и ССК-кодов на скоростях 5,5 и 11 Мбит/с. Скорость 22 Мбит/с реализуется при использовании сверточного кодирования PBCC. Этот же способ кодирования может опционально использоваться и на скоростях 5,5 и 11 Мбит/с.

Устройство выполнено в красивом компактном корпусе, конструкция которого предусматривает возможность как настольного, так и настенного крепления (в том числе установки на потолке; крепеж прилагается). На переднюю панель выведено две группы светодиодных индикаторов. Первая показывает активность и скорость соединения с сетью Ethernet 10/100Base-TX, а вторая отображает текущий тип беспроводной связи (802.11a или 802.11b). Также отображается подача питания на устройство. На задней панели D-Link DWL-6000AP размещены разъем RJ-45 для подключения к офисной сети, разъем подключения питания, утопленная кнопка аппаратного сброса к заводским настройкам. Там же расположены две несъемные ориентируемые антенны.

Процедура установки и настройки программного обеспечения несложна; все возможные нюансы подробно описаны в руководстве. Управление точкой доступа D-Link DWL-6000AP осуществляется через Web-интерфейс. Для начальной конфигурации IP-адреса (по умолчанию 192.168.0.50) нужно подключить устройство к компьютеру, сконфигурированному для работы в той же подсети. Обычный Web-браузер предоставляет максимум настроек; интуитивно понятный рабочий интерфейс программы отличается хорошей эргономичностью.

По результатам тестирования средняя скорость приема точки доступа D-Link DWL-6000AP составляет 4,68 Мбит/с, а средняя скорость передачи — 5,14 Мбит/с. Даже если число клиентов достигает 11, точка доступа обеспечивает стабильное, уверенное соединение, без традиционных кратковременных его обрывов со стороны беспроводных адаптеров.

В начало В начало

Точка доступа D-Link DWL-900AP+

Устройство D-Link DWL-900AP+ является точкой доступа с полной поддержкой протокола IEEE 802.11b+ из линейки продуктов AirPlus. Возможность подключения кабельного или DSL-модема позволяет разделять доступ в Интернет между всеми компьютерами, подключенными к DWL-900AP+. Кроме того, точка доступа обеспечивает необходимый для беспроводных устройств уровень сетевой безопасности. Предусмотрена возможность фильтрации MAC-адресов, реализован протокол аутентификации 802.1x, а также WEP-шифрование с 64/128/256-битным ключом. В соответствии с требованиями протокола 802.11b точка доступа работает в частотном диапазоне от 2,4 до 2,4835 ГГц на скоростях передачи 1; 2; 5,5 и 11 Мбит/с с использованием последовательности Баркера на скоростях 1 и 2 Мбит/с и ССК-кодов на скоростях 5,5 и 11 Мбит/с. Помимо этого поддерживается скорость 22 Мбит/с при использовании пакетного сверточного кодирования PBCC, что является реализацией расширения протокола 802.11b+. Отметим, что для реализации этой опциональной скорости необходимо, чтобы точка доступа и другие беспроводные адаптеры поддерживали пакетное сверточное кодирование на скорости 22 Мбит/с.

Устройство выполнено в изящном компактном корпусе, конструкция которого предусматривает как настольный, так и настенный вариант крепления (включая возможность крепления на потолке). На переднюю панель выведено три светодиодных индикатора: традиционный индикатор питания POWER, а также LAN и WLAN, которые отображают проводную и беспроводную сетевую активность соответственно. На задней панели устройства D-Link размещены разъем RJ-45 для подключения кабельного или DSL-модема, разъем подключения питания и утопленная кнопка аппаратного сброса к заводским настройкам. Там же расположен разъем для подключения антенны (мощность которой регулируется).

В нашем случае успешно завершить установку точки доступа DWL-900AP+ в варианте «as is» не удалось — по всей видимости, по причине недостатков прилагаемого на CD-ROM программного обеспечения. Обновленная версия ПО (D-Link AirPlus Access Point Manager ver. 2.5) на сайте разработчика подобных недостатков лишена. Там же находится последняя версия микрокода (ver. 2.5), с которой мы и тестировали данное устройство. Процедура установки и настройки программного обеспечения проста, к тому же возможные тонкости подробно описаны в руководстве.

Управление D-Link DWL-900AP+ осуществляется через встроенный Web-сервер. Правда, для этого нужно знать IP-адрес устройства, заданный на этапе начальной конфигурации. Пользуясь обычным Web-браузером, можно получить доступ ко всем настройкам точки доступа (устанавливать IP-адрес устройства и шлюза, конфигурировать встроенный DHCP-сервер для Wireless-клиентов, настраивать систему безопасности и систему шифрования, выбирать канал связи, менять версию прошивки устройства и т.д.). Впечатление от интерфейса управления — самые благоприятные.

По результатам тестирования средняя скорость приема точки доступа D-Link DWL-900AP+ составляет 4,55 Мбит/с, а средняя скорость передачи — 4,95 Мбит/с.

При увеличении числа клиентов вплоть до 11 точка доступа обеспечивает достаточно стабильное соединение. Единственный беспроводной адаптер, который испытывал трудности соединения с данной точкой доступа при большом числе клиентов, — это Micronet SP905 V2 в режиме передачи.

В начало В начало

Адаптер D-Link DWL-120

D-Link DWL-120 — это беспроводной адаптер стандарта IEEE 802.11b с интерфейсом USB 1.1. Наличие интерфейса USB позволяет подключать данный адаптер как к рабочей станции, так и к ноутбуку, что придает ему определенную универсальность. Адаптер поддерживает скорости 1; 2; 5,5 и 11 Мбит/с (метод DSSS) и использует 40-битное WEP-кодирование для безопасного подключения к сети.

Адаптер D-Link DWL-120 выполнен в стильном корпусе комбинированного темно-серого и стального цвета, с внешней малогабаритной антенной. На лицевой панели расположены два светодиодных индикатора: Power и Link. Первый из них позволяет проверить подсоединение адаптера к компьютеру (при включенном компьютере подается питание на адаптер), а второй мигает при наличии сетевой активности.

Как и в случае предыдущей карты, установка не вызывает никаких сложностей. Операционная система Windows 2000 самостоятельно обнаруживает новое устройство и всё, что остается пользователю, — вставить прилагаемый диск с драйверами. С этого же диска устанавливаются и необходимые утилиты управления и конфигурирования.

Утилиты управления для всех карт D-Link схожи по своему интерфейсу и предлагают стандартный набор функций конфигурирования. Утилиты позволяют устанавливать режим соединения (с точкой доступа или без нее), выбирать номер канала связи, устанавливать скорость соединения (принудительная или автоматический режим согласования) и устанавливать ключи шифрования WEP. Кроме того, утилита позволяет отображать состояние и качество радиоканала связи, рассчитываемое по полученным и переданным ошибкам по радиоканалу.

Адаптер DWL-120 может работать в двух режимах: Ad Hoc и Infrastructure.

В комплекте с адаптером поставляются драйверы для Microsoft Windows 98/Mе/2000.

По результатам тестирования адаптера D-Link DWL-120 (рис. 2) средняя скорость передачи в режиме Ad Hoc составляет 4,11 Мбит/с, а средняя скорость приема — 3,71 Мбит/с. Наилучшее сочетание данного адаптера в режиме Ad Hoc отмечено с адаптерами Micronet SP906A и LinkPro 1200PC.

Рис. 2. Результаты тестирования адаптера D-Link DWL-120

В начало В начало

Адаптер D-Link DWL-520+

Беспроводной адаптер D-Link AirPlus DWL-520+ имеет интерфейс PCI и, как следствие, предназначен для стационарного подключения к рабочим станциям.

Знак «+» в названии адаптера означает, что наряду с обеспечением полной совместимости со стандартом IEEE 802.11b здесь поддерживается совместимость со стандартом 802.11b+, то есть реализована опциональная скорость соединения 22 Мбит/с при использовании метода бинарного пакетного сверточного кодирования PBCC. В соответствии с требованиями стандарта IEEE 802.11b поддерживаются скорости соединения 1; 2; 5,5 и 11 Мбит/с; причем на скоростях 1 и 2 Мбит/с используются шумоподобные последовательности Баркера, а на скоростях 5,5 и 11 Мбит/с — CCK-последовательности. Кроме того, поддерживается и опциональное для протокола IEEE 802.11b кодирование PBCC на скорости 11 Мбит/с и 5,5 Мбит/с.

Поддерживается определенная стандартом IEEE 802.11b система шифрования WEP с 64-, 128- и 256-битными ключами шифрования. Механизм обеспечения безопасности передаваемых данных основан на алгоритме разделяемого ключа, как это описано в стандарте беспроводных сетей.

После установки последних драйверов с официального Web-сайта компании и утилиты управления адаптер DWL-520+ может быть легко установлен в рабочую станцию или сервер, позволяя взаимодействовать с другим устройством стандарта 802.11b (в режиме Ad Hoc) или с точкой доступа (в режиме Infrastructure).

DWL-520+ оснащен съемной антенной, обеспечивающей дальность передачи до 100 м внутри помещения и до 400 м снаружи. Также существует возможность увеличить дальность передачи; при этом достаточно легко снять антенну адаптера и подсоединить к нему более мощную внешнюю антенну.

По результатам тестирования адаптера D-Link DWL-520+ (рис. 3) средняя скорость передачи в режиме Ad Hoc составляет 4,23 Мбит/с, а средняя скорость приема — 4,07 Мбит/с. Наилучшее сочетание данного адаптера в режиме Ad Hoc, как и ожидалось, достигается с адаптером D-Link DWL-650+. Это обусловлено тем, что оба адаптера поддерживают один и тот же расширенный протокол 802.11b+. Кроме того, адаптер D-Link DWL-520+ прекрасно сочетается в режиме Ad-Hoc с адаптерами Micronet SP906A, TRENDnet TEW-303PI, TRENDnet TEW-224UB, TRENDnet TEW-301PC и LinkPro 1200PC и D-Link DWL-120. В то же время отмечена несовместимость адаптера D-Link DWL-520+ с адаптером TRENDnet TEW-201PC.

Рис. 3. Результаты тестирования адаптера D-Link DWL-520+

В начало В начало

Адаптер D-Link DWL-650+

Беспроводной адаптер D-Link DWL-650+ — это еще один представитель семейства AirPlus. Данный адаптер имеет интерфейс PCMCIA (PC Card Type II) и предназначен для установки в ноутбуки.

Адаптер снабжен встроенной антенной и имеет два светодиодных индикатора, один из которых является индикатором питания, а другой мигает во время поиска беспроводной базовой станции или передачи данных.

Как и остальные продукты семейства AirPlus, D-Link DWL-650+ поддерживает расширенный стандарт IEEE 802.11b+, что позволяет ему осуществлять взаимодействие на скорости до 22 Мбит/с при условии использования в сети точки доступа и других адаптеров, поддерживающих расширенный протокол IEEE 802.11b+. Напомним, что расширенный стандарт IEEE 802.11b+ подразумевает, что помимо обязательных скоростей 1 и 2 Мбит/с при использовании кодирования с применением последовательностей Баркета и скоростей 5,5 и 11 Мбит/с при использовании кодирования с применением CCK-последовательностей здесь поддерживается бинарное пакетное сверточное кодирование PBCC на скоростях 5,5, 11 и 22 Мбит/с.

Адаптер D-Link DWL-650+ поддерживает определенную стандартом 802.11b систему шифрования WEP с 64-, 128- и 256-битными ключами шифрования, что позволяет обеспечить защищенность передаваемой информации от несанкционированного доступа. Карта может использоваться для создания сетей peer-to-peer без использования точки доступа (режимы Ad Hoc и 802.11b Ad Hoc) и с точкой доступа (режим Infrastructure).

В соответствии с технической документацией максимальный радиус действия карт составляет до 100 м для использования внутри зданий и до 400 м на открытом пространстве.

Процесс инсталляции карты на компьютер крайне прост. После установки новых драйверов с официального сайта компании операционная система все сделает сама. Вместе с драйвером устанавливается и утилита управления. При этом настройку адаптера можно производить непосредственно через закладку Advanced драйвера устройства, а можно воспользоваться утилитой управления.

Утилита управления предоставляет стандартный набор функций и позволяет устанавливать режим соединения (с точкой доступа или без нее), выбирать номер канала связи, устанавливать скорость соединения (принудительная или автоматический режим согласования), а также ключи шифрования WEP. Кроме того, утилита дает возможность отображать состояние и качество радиоканала связи. Качество связи рассчитывается по полученным и переданным ошибкам по радиоканалу и может быть «Exсellent» (отличное), «Good» (хорошее), «Fair» (посредственное), «Poor» (плохое) и «Not Applicable» (неприемлемое).

В соответствии с технической документацией поддерживаются операционные системы Windows 98/2000/Mе/XP. Поддерживаются стеки сетевых протоколов TCP/IP, IPX/SPX, NDIS и NetBEUI.

По результатам тестирования адаптера D-Link DWL-650+ (рис. 4) средняя скорость передачи в режиме Ad Hoc составляет 2,68 Мбит/с, а средняя скорость приема — 3,61 Мбит/с. «Ахиллесова пята» данного адаптера в режиме Ad Hoc — это режим передачи. Низкая скорость передачи наблюдается при взаимодействии с большинством адаптеров. Исключение составляют адаптеры TRENDnet TEW-303PI, TRENDnet TEW-301PC, LinkPro 1200PC, D-Link DWL-120 и D-Link DWL-520+, с которыми достигается высокая скорость как передачи, так и приема.

Отметим также, что с адаптером TRENDnet TEW-201PC установить стабильное соединение нам не удалось.

Рис. 4. Результаты тестирования адаптера D-Link DWL-650+

В начало В начало

Устройства беспроводной связи LG

Адаптеры LG LW1100P и LG LW1100N

Беспроводные адаптеры LW1100P и LW1100N различаются прежде всего интерфейсом и, как следствие, своей элементной базой. Карта LW1100N представляет собой устройство PCMCIA (PC Card Type II) для подключения к ноутбуку, а карта LW1100P имеет PCI-интерфейс и предназначена для установки в рабочую станцию.

Обе карты поддерживают скорости передачи 1; 2; 5,5 и 11 Мбит/с и работают в частотном диапазоне от 2,4 до 2,4835 ГГц с методом физического кодирования DSSS по стандарту 802.11b. Обе карты реализуют систему шифрования WEP и в рамках стандарта 802.11b поддерживают 64- и 128-битные ключи шифрования. Обе они способны образовывать одноранговую сеть peer-to-peer друг с другом как без использования точки доступа (режим At-hoc), так и с точкой доступа (режим Infrastructure). В соответствии с технической документацией максимальный радиус действия карт составляет до 80 м в закрытом помещении и до 300 м на открытом пространстве.

Процесс инсталляции карт на компьютер проходит очень просто. Операционная система Windows 2000 обнаруживает новое устройство как LG 11 Mbps Wireless LAN Card, после чего с прилагаемого компакт-диска устанавливаются необходимый драйвер и утилита управления — Wireless LAN Configuration Utility ver.1.07.1937 (в случае карты LW1100N) и Wireless LAN Configuration Utility ver.1.07.37 (в случае карты LW1100P).

Утилита управления предоставляет стандартный набор функций и позволяет устанавливать режим соединения (с точкой доступа или без таковой), выбирать номер канала связи, устанавливать скорость соединения (принудительная или автоматический режим согласования) и ключи шифрования WEP. Помимо этого утилита позволяет отображать состояние и качество радиоканала связи. Так, отображаются скорость соединения, скорость потока на прием и передачу, качество связи (Link Quality) и мощность сигнала (Signal Strength) в процентах (от 0 до 100%).

По результатам тестирования адаптера LG LW1100P (рис. 5) средняя скорость передачи в режиме Ad Hoc составляет 1,69 Мбит/с, а средняя скорость приема — 3,52 Мбит/с. Со всеми адаптерами в режиме Ad Hoc наблюдалась достаточно низкая скорость в режиме передачи, а с адаптером TRENDnet TEW-221PC установить соединение не удалось ни в режиме передачи, ни в режиме приема. В режиме приема, за исключением адаптеров Micronet SP906A, TRENDnet TEW-201PC, LG LW1100N и D-Link DWL-650+, скорость составляет приблизительно 4,5 Мбит/с.

Рис. 5. Результаты тестирования адаптера LG LW1100P

По результатам тестирования адаптера LG LW1100N (рис. 6) средняя скорость передачи в режиме Ad Hoc составляет 2,76 Мбит/с, а средняя скорость приема — 3,34 Мбит/с. Характерно, что LG LW1100N удалось установить в режиме Ad Hoc соединение со всеми тестируемыми адаптерами.

Рис. 6. Результаты тестирования адаптера LG LW1100N
