Тестирование материнских плат на чипсете Intel 865G

Алексей Шобанов

Введение

Участники тестирования

   ABIT IS7-М v.1.0

   AOpen AX4SG Max

   ASUS P4P800-VM rev.1.0

   CANYON 9I6GM-L rev.A

   Fujitsu-Siemens Computers D1567-A21

   Gigabyte 8IG1000 rev.1.0

   Intel D865GBF

   Sapphire 865GMS4-A10

   Soltek SL-86MP-L

Методика тестирования

Критерии оценки

Выбор редакции

Результаты тестирования

Введение

е так давно выпущенное компанией Intel семейство чипсетов Intel 865/875 уже прочно завоевало значительную долю рынка. Популярность материнских плат, основой для которых послужили эти наборы микросхем системной логики, постоянно растет, что подтверждают и данные статистики. По сложившейся в последние годы традиции ни одно новое семейство десктопных чипсетов компании Intel не обходится без набора микросхем с интегрированным графическим ядром. Не стало исключением и новое семейство Springdale/Canterwood, в состав которого вошел чипсет Intel 865G с новым интегрированным графическим ядром Intel Extreme Graphics 2, созданным на базе довольно удачной «графики» Intel Extreme Graphics, знакомой нам по не утратившему актуальности и по сей день чипсету Intel 845G. С первыми решениями ведущих компаний — производителей системных плат на базе чипсетов семейства Intel 865/875 и их возможностями мы ознакомили наших читателей в предыдущем номере журнала. Однако в то тестирование не вошли материнские платы, основой которых послужил набор микросхем Intel 865G, поэтому для полноты представления об этом чипсете и для оценки возможностей новых системных плат, созданных на его основе, в нашей тестовой лаборатории было проведено очередное тестирование. На этот раз для тестовых испытаний нам были предоставлены следующие модели материнских плат: ABIT IS7-M, AOpen AX4SG Max, ASUS P4P800-VM, CANYON 9I6GM-L, Fujitsu-Siemens Computers D1567-A21, Gigabyte GA-8IG1000, Intel D865GBF, Sapphire 865GMS4-A10, Soltek SL-86MP-L.

Рассмотрим основные технические характеристики и функциональные возможности этих материнских плат, а затем попытаемся оценить производительность компьютерных систем, построенных на их основе.

Участники тестирования

ABIT IS7-М v.1.0

Чипсет

• Intel 865G (Intel 82865G + Intel 82801ER).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC3200 (DDR400), PC2700 (DDR333) или PC2100 (DDR266).

• Количество DIMM-слотов: четыре (по два на канал).

• Максимальный объем: 4 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: пять 32-битных 33-мегагерцевых PCI-слотов.

Дисковая подсистема

• Возможности ICH 5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер.

Замечание: единовременно возможно подключение только четырех IDE-устройств, при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA.

• Дополнительные IDE-контроллеры:

- двухканальный SerialATA-контроллер Silicon Image SiI3112A, поддерживающий работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив уровня 0 или 1.

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Сеть

• 10/100-мегабитный PCI Ethernet-контроллер Realtek RTL8101L.

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC650.

Контроллер ввода-вывода

• Winbond W83627HF.

Выходная панель

• COM-порт — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• Звук — 5 (микрофон, линейный вход, а также mini-jack-разъемы для подключения акустической системы — center/subwoofer, Rear Left/Rear Right и Front Left/Front Right).

• USB — 4.

• RJ-45 — 1.

Конструктивные особенности

• Формфактор — ATX.

• Количество разъемов для подключения вентиляторов охлаждения — 4.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор с вентилятором охлаждения.

• Дополнительные разъемы — два разъема для подключения четырех портов USB 2.0.

Возможности оверклокинга BIOS (Phoenix AwardBIOS)

• Частота системной шины — от 100 до 412 МГц с шагом 1 МГц.

• Частота передачи данных шины памяти (DRAM Ratio (CPU:DRAM)) — 3:2, 5:4, 1:1 и SPD.

• Частота работы AGP/PCI (AGP Ratio (CPU:AGP:PCI)) — Auto, 3:2:1, 4:2:1, 5:2:1, 6:2:1, 7:2:1, 8:2:1 и Fixed.

• Напряжение процессорного ядра (CPU Core Voltage) — Default, +5%, +10%, +15%.

• Напряжение питания DIMM-слотов (DDR SDRAM Voltage) — от 2,5 до 2,8 В с шагом 0,05 В.

· Напряжение питания AGP-слота (AGP Voltage) — от 1,5 до 1,65 В с шагом 0,05 В.

AOpen AX4SG Max

Чипсет

• Intel 865G (Intel 82865G + Intel 82801ER).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: четыре (по два на канал).

• Максимальный объем: 4 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слотов.

Дисковая подсистема

• Возможности ICH5R:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер с поддержкой RAID-массивов 0 и 1 уровней.

Замечание: единовременно возможно подключение только четырех IDE-устройств, при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA.

• Дополнительные IDE-контроллеры:

- двухканальный SerialATA-контроллер Silicon Image SiI3112A, который поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив уровня 0 или 1.

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC650.

Сеть

• Гигабитный Ethernet-контроллер Broadcom BCM5702WKFB.

Контроллер ввода-вывода

• ITE IT8712F.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• LPT-порт — 1.

• RJ-45 — 1.

• PS/2 — 2 (мышь и клавиатура).

• Звук — 3 (микрофон, линейный вход и выход).

• USB — 6.

Дополнительные интегрированные устройства

• IEEE-1394-контроллер Agere FW323, поддерживающий работу двух портов IEEE-1394a.

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Дополнительная металлическая пластина жесткости скобы крепления системы охлаждения процессора, расположенная с обратной стороны процессорного разъема.

• Индикаторы:

- STBY LED — информирует о наличии питания;

- BOOT LED — информирует о подключении питания к плате, кроме того, мерцанием отображает прохождение системой POST-процедур, при успешном окончании которых переходит в режим непрерывного свечения;

- AGP LED — предупреждает о том, что в AGP-слот установлена 3,3-вольтовая графическая карта.

• Дополнительные разъемы:

- два разъема для портов IEEE-1394a;

- разъем для подключения двух портов USB 2.0;

- разъем для подключения второго COM-порта (COM2);

- разъем для подключения игрового порта (GAME);

- разъем для подключения индикатора Dr. LED;

- разъем для подключения датчика вскрытия корпуса.

Возможности оверклокинга BIOS (Phoenix AwardBIOS)

• Частота системной шины (CPU Bus Frequency) — от 100 до 400 МГц с шагом 1 МГц.

• Частота работы AGP/PCI (AGP Bus Frequency и PCI Bus Frequency (меняются синхронно с отношением 2:1)) — от 66,67 до 98,68 МГц и от 33,33 до 49,34 МГц (25 значений).

• Частота передачи данных шины памяти (DDR Bus Frequency) — 1,33, 1,6, 2,0.

• Напряжение процессорного ядра (CPU Voltage Settings) — от 1,1 до 1,85 В с шагом 0,025 В.

• Напряжение питания DIMM-слотов (DDR Voltage Settings) — от 2,5 до 2,875 В с шагом 0,025 В.

• Напряжение питания AGP-слота (AGP Voltage Settings) — от 1,5 до 1,7 В с шагом 0,025 В.

Общие замечания

Данная модель поддерживает ряд фирменных технологий компании: EzClock; WatchDog ABS; Hardware Monitoring; SilentTek Noise Reduction Technology; SilentBIOS Noise Reduction Technology; Battery-less & Long-life Design; Dr Voice II; Dr LED; V4 Power Engine; Vivid BIOS Technology; EzWinFlash BIOS; Multi-Language WinBIOS Technology; EzRestore/ProMagic HDD Crash Protection; DieHard BIOS II.

ASUS P4P800-VM rev.1.0

Чипсет

• Intel 865G (Intel 82865G + Intel 82801EB).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: четыре (по два на канал).

• Максимальный объем: 4 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0) поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: три 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

• Возможности ICH5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер;

Замечание: при использовании в качестве операционной системы продуктов Windows 98/Me/NT 4.0 возможно единовременное подключение только четырех IDE-устройств (то есть эти операционные системы способны работать лишь с двумя IDE-каналами контроллера-концентратора ввода-вывода ICH5; при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA).

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Сеть

• 10/100-мегабитный Ethernet-контроллер, интегрированный в ICH5 + Intel 82562EZ (PHY).

Звук

• Шестиканальный звуковой AC’97-кодек ADI AD1980.

Контроллер ввода-вывода

• Winbond W83627THF.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• RJ-45 — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• Звук — 3 (микрофон, линейный вход и выход).

• USB — 4.

Конструктивные особенности

• Формфактор — microATX.

• Размеры — 24,4Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 2.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Индикаторы — индикатор питания SB_PWR.

• Дополнительные разъемы:

- разъем для подключения второго COM-порта (COM2);

- разъем для подключения игрового порта;

- два разъема для подключения четырех портов USB 2.0.

Возможности оверклокинга BIOS (AMI BIOS)

• Частота передачи данных шины памяти (DRAM Frequency) — Auto, 266, 320, 400  МГц.

• Напряжение питания DIMM-слотов (DDR Reference Voltage) — Auto, 2,55 и 2,65.

Общие замечания

Данная системная плата поддерживает ряд фирменных технологий компании ASUSTeK:

• ASUS MYLogo — позволяет изменять заставку, выводимую при загрузке ПК;

• ASUS CrashFree BIOS 2 — позволяет загружать код BIOS с CD-ROM или дискеты в случае его повреждения;

• ASUS EZ Flash — предоставляет самый простой путь обновления кода BIOS.

CANYON 9I6GM-L rev.A

Чипсет

• Intel 865G (Intel 82865G + Intel 82801EB).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: два (по одному на канал).

• Максимальный объем: 2 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: три 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

• Возможности ICH5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер.

Замечание: единовременно возможно подключение только четырех IDE-устройств; при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA.

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Звук

• Шестиканальный звуковой AC’97-кодек C-Media CMI9739A.

Сеть

• 10/100-мегабитный Ethernet-контроллер Realtek RTL8101L.

Контроллер ввода-вывода

• Winbond W83627HF.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• Звук — 3 (микрофон, линейный вход и выход).

• RJ-45 — 1.

• USB — 4.

Конструктивные особенности

• Формфактор — microATX.

• Размеры — 20Ѕ24,5 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Дополнительные разъемы:

- два разъема для подключения четырех портов USB 2.0;

- разъем для подключения второго COM-порта (COM2);

- разъем для подключения игрового порта.

Возможности оверклокинга BIOS (Phoenix AwardBIOS)

• Частота системной шины (Clock By Slight Adjust) — от 100 до 255 МГц с шагом 1 МГц.

• Частота работы AGP/PCI (AGP/PCI/SRC CLK) — от 66,7/33,33/100 до 76/38/114 (15 значений).

Fujitsu-Siemens Computers D1567-A21

Чипсет

• Intel 865G (Intel 82865G + Intel 82801EB).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: четыре (по два на канал).

• Максимальный объем: 4 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слотов.

Дисковая подсистема

• Возможности ICH5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер.

Замечание: единовременно возможно подключение только четырех IDE-устройств; при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA.

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Звук

• Шестиканальный звуковой AC’97-кодек ADI AD1980.

Сеть

• Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI.

Контроллер ввода-вывода

• SMSC LPC47M967.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• Звук — 3 (микрофон, линейный вход и выход).

• USB — 4.

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,48Ѕ24,38 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Индикаторы — индикатор питания.

• Дополнительная металлическая пластина жесткости скобы крепления системы охлаждения процессора, расположенная с обратной стороны процессорного разъема.

• Дополнительные разъемы:

- два разъема для подключения четырех портов USB 2.0;

- разъем для подключения второго COM-порта (COM2)

- разъем для подключения внешнего температурного сенсора.

Возможности оверклокинга BIOS (Phoenix AwardBIOS)

• Отсутствуют.

Общие замечания

Эта системная плата поддерживает ряд фирменных технологий компании Fujitsu-Siemens Computers (с более подробным описанием которых можно ознакомиться в статье «Системные платы Fujitsu-Siemens Computers», см. КомпьютерПресс № 2003’8): Silent Fan; System Guard; Silent Drives; Recovery BIOS; Multi Boot; Dеsk Update; HDD Password; Memorybird SystemLock.

Gigabyte 8IG1000 rev.1.0

Чипсет

• Intel 865G (Intel 82865G + Intel 82801EB).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: четыре (по два на канал).

• Максимальный объем: 4 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: пять 32-битных 33-мегагерцевых PCI-слотов.

Дисковая подсистема

• Возможности ICH5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер.

Замечание: единовременно возможно подключение только четырех IDE-устройств; при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA.

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC655.

Контроллер ввода-вывода

• ITE IT8712F.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• Звук — 3 (микрофон, линейный вход и выход).

• USB — 4.

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 4 (один из них неуправляемый);

• Индикаторы:

- индикатор RAM_LED, сигнализирующий о наличии питания на DIMM-слотах;

- индикатор 2X_DET, предупреждающий об установке 3,3-вольтовых графических карт (AGP 2x), работу которых данная модель системной платы не поддерживает.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Цветовое обозначение разъемов передней панели (F_PANEL).

• Дополнительные разъемы:

- два разъема для подключения четырех портов USB 2.0;

- разъем для подключения второго COM-порта (COMB);

- разъем для подключения игрового порта.

Возможности оверклокинга BIOS (AwardBIOS)

• Частота системной шины (CPU Host Frequency) — от 100 до 335 МГц с шагом 1 МГц.

• Частота передачи данных шины памяти (DDR:CPU Ratio) — 1,33, 1,66 или 2.

• Частота работы AGP/PCI (AGP/PCI/SRC Fixed) — от 66,7/33,33/100 до 96/48/145.

• Напряжение процессорного ядра (CPU Voltage Control) — от 0,8375 до 1,76 В с шагом 0,025 В.

• Напряжение питания DIMM-слотов (DIMM OverVoltage Control) — Normal, +0,1, +0,2 и +0,3 В.

• Напряжение питания AGP-слота (AGP Voltage) — Normal, +0,1, +0,2 и +0,3 В.

Общие замечания

Данная модель поддерживает фирменную технологию компании Gigabyte Technology  — Xpress3, которая включает три составные части:

• Xpress Install — утилита, позволяющая предельно упростить установку необходимых для работы платы драйверов;

• Xpress Recovery — технология резервного копирования и восстановления, предоставляющая удобные и эффективные методы созданного образа системы и последующего ее восстановления;

• Xpress BIOS Rescue — восстановление кода BIOS из автоматически создаваемого образа, который хранится в скрытой области жесткого диска.

Intel D865GBF

Чипсет

• Intel 865G (Intel 82865G + Intel 82801EB).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC3200 (DDR400), PC2700 (DDR333) или PC2100 (DDR266).

• Количество DIMM-слотов: четыре (по два на канал).

• Максимальный объем: 4 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 0,8/1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слотов.

Дисковая подсистема

• Возможности ICH5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер.

Замечание: системная плата поддерживает работу до шести IDE-устройств, но при использовании в качестве операционной системы продуктов Windows 98/Me/NT 4.0 возможно единовременное подключение только четырех IDE-устройств, то есть эти операционные системы способны работать лишь с двумя IDE-каналами контроллера-концентратора ввода-вывода ICH5; при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA.

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Звук

• Шестиканальный звуковой AC’97-кодек ADI AD1985.

Сеть

• Гигабитный CSA (Communication Streaming Architecture) Ethernet-контроллер Intel 82547EI.

Контроллер ввода-вывода

• National Semiconductor PC87372.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• RJ45 — 1.

• Звук — 3 (микрофон, линейный вход и выход).

• USB — 4.

Возможности оверклокинга BIOS

• Отсутствуют.

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 29,464Ѕ24,384 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Индикатор — STR LED, сигнализирующий о наличии питания (напряжение 5 В).

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Дополнительные разъемы — два разъема для подключения четырех портов USB 2.0.

Sapphire 865GMS4-A10

Чипсет

• Intel 865G (Intel 82865G + Intel 82801EB).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Количество DIMM-слотов: два (по одному на канал).

• Максимальный объем: 2 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: три 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

• Возможности ICH5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер.

Замечание: единовременно возможно подключение только четырех IDE-устройств; при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA.

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC650.

Сеть

• 10/100-мегабитный Ethernet-контроллер Realtek RTL8100BL.

Контроллер ввода-вывода

• ITE IT8702F.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• RJ-45 — 1.

• Звук — 3 (микрофон, линейный вход и выход).

• GAME-порт — 1.

• USB — 2.

Конструктивные особенности

• Формфактор — microATX.

• Размеры — 22,8Ѕ24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 2.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Дополнительные разъемы:

- три разъема для подключения шести портов USB 2.0;

- разъем для подключения второго COM-порта (COM2);

- разъем Peripheral Power Connector (что позволяет использовать ATX-блоки питания, не имеющие разъема +12V ATX).

Возможности оверклокинга BIOS (Phoenix AwardBIOS)

• Частота системной шины (CPU Clock) — от 100 до 255 МГц с шагом 1 МГц.

Soltek SL-86MP-L

Чипсет

• Intel 865G (Intel 82865G + Intel 82801EB).

Процессорная подсистема

• Процессорный разъем: Socket 478.

• Процессор: Intel Pentium 4/Celeron (в том числе процессоры с технологией Hyper-Threading).

• Частота FSB: 400/533/800 МГц.

Подсистема памяти

• Поддерживаемая память: non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

• Частота шины памяти: 266, 320 или 400 МГц.

• Количество DIMM-слотов: четыре (по два на канал).

• Максимальный объем: 4 Гбайт.

Слоты расширения

• Графический слот: AGP 8x-слот (AGP 3.0), поддерживающий работу 1,5-вольтовых графических карт с интерфейсом 8x/4x.

• PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слотов.

Дисковая подсистема

• Возможности ICH5:

- двухканальный IDE-контроллер, поддерживающий работу до четырех устройств с интерфейсом ATA33/66/100 или ATAPI;

- двухканальный SerialATA-контроллер.

Замечание: при использовании в качестве операционной системы продуктов Windows 98/Me/NT 4.0 возможно единовременное подключение только четырех IDE-устройств (то есть эти операционные системы способны работать лишь с двумя IDE-каналами контроллера-концентратора ввода-вывода ICH5; при этом нужно учесть, что два канала SerialATA воспринимаются операционной системой как один канал ParallelATA).

Количество поддерживаемых USB-портов

• Восемь портов USB 2.0.

Сеть

• 10/100-мегабитный Ethernet-контроллер Realtek RTL8100B.

Звук

• Шестиканальный звуковой AC’97-кодек Realtek ALC650.

Контроллер ввода-вывода

• Winbond W83627HF.

Выходная панель

• COM-порт — 1.

• VGA — 1.

• RJ-45 — 1.

• LPT-порт — 1.

• PS/2 — 2 (мышь и клавиатура).

• Звук — 3 (микрофон, линейный вход и выход).

• GAME-порт — 1.

• USB — 2.

Конструктивные особенности

• Формфактор — ATX.

• Размеры — 30,5x24,4 см.

• Количество разъемов для подключения вентиляторов охлаждения — 3.

• Система охлаждения микросхемы контроллера-концентратора памяти — пластинчатый радиатор.

• Индикаторы — индикатор питания LED2.

• Дополнительные разъемы:

- разъем для подключения второго COM-порта (COM3);

- три разъема для подключения шести портов USB 2.0.

Возможности оверклокинга BIOS (AMI BIOS)

• Частота системной шины (CPU Clock) — от 100 до 350 МГц с шагом 1 МГц.

• Напряжение процессорного ядра (CPU Voltage Control) — Auto, от 1,1 до 1,85 В с шагом 0,025 В.

• Напряжение питания DIMM-слотов (DIMM Voltage Control) — 2,5, 2,6, 2,7 и 2,8 В.

• Напряжение питания AGP-слота (AGP Voltage Control) — 1,5, 1,6, 1,7 и 1,8 В.

Общие замечания

• Данная модель, как и все системные платы серии «Violet Eyes», имеет специальное фиолетовое (violet) покрытие; при этом все слоты и разъемы платы выполнены в той же цветовой гамме.

Методика тестирования

ля проведения тестирования нами была использована следующая конфигурация тестового стенда:

• процессор: Intel Pentium 4 3 ГГц (FSB 800 МГц);

• память: 2х256 Мбайт PC 3500 Kingstone KHX3500 в режиме DDR400;

• графика: интегрированное графическое ядро Intel Extreme Graphics 2;

• тайминги памяти:

- RAS Act. to Pre 6,

- CAS# Latancy 2.5,

- RAS# to CAS# delay 3,

- RAS# Precharge 3.

• жесткие диски: два диска Seagate Barracuda ATA V (ST3120023AS) по 120 Гбайт.

Тестирование проводилось под управлением операционной системы Microsoft Windows XP Service Pack 1. Для каждой испытываемой материнской платы использовалась последняя (на момент проведения тестирования) версия прошивки BIOS. В ходе тестовых испытаний нами были использованы тестовые пакеты, оценивающие общую производительность системы при работе с офисными, мультимедийными и игровыми приложениями. Производительность при работе с офисными приложениями и приложениями, используемыми для создания Интернет-контента, оценивалась по результатам тестов Business Winstone 2002 v.1.0.1 и Content Creation Winstone 2003 v.1.0, входящих в пакет VeriTest, а также Office Productivity и Internet Content Creation из тестового пакета SySMark 2002. Возможности персональных компьютеров, построенных на базе тестируемых моделей системных плат на 3D-игровых приложениях, оценивались с помощью тестового пакета MadOnion 3DMark2001 (DirectX8), FutureMark 3DMark 2003 (DirectX9) и встроенных тестов из демо-версии популярной Unreal Tournament 2003 Demo. Кроме того, оценивалось время архивирования эталонного файла (установочная директория дистрибутива теста MadOnion SYSmark 2002) архиваторами WinRar 3.2 (с использованием настроек по умолчанию), а также время конвертирования эталонного wav-файла в mp3-файл (MPEG1 Layer III), для чего использовалась утилита AudioGrabber v1.82 с кодеком Lame 3.93.1 и эталонного файла MPEG-2 в файл MPEG-4 посредством утилиты VirtualDub1.5.4 P4 и кодека DivX Pro 5.0.5. Для более детального анализа работы системы (в первую очередь подсистемы памяти) использовались синтетические тесты, такие как SiSoft Sandra 2003, ScienceMark 2.0 и Cachemem, а также тестовая утилита MadOnion PCMark2002, которая помимо прочего позволила оценить работу графического ядра с 2D-графикой.

Критерии оценки

ля оценки возможностей материнских плат нами был выведен ряд интегральных показателей:

• интегральный показатель производительности — для оценки производительности тестируемых системных плат;

• интегральный показатель качества — для оценки и производительности, и функциональных возможностей материнских плат.

Необходимость введения этих показателей вызвана стремлением сравнить платы не только по отдельным характеристикам и результатам тестов, но и в целом, то есть интегрально.

Интегральный показатель производительности был получен путем сложения нормированных значений результатов всех проведенных нами тестов с учетом весовых коэффициентов, приведенных в табл. 1.

Значениями весовых коэффициентов мы хотели подчеркнуть то, что компьютерная система, построенная на базе материнских плат, основанных на чипсете Intel 865G, способна выполнять любые прикладные задачи, требующие высокой производительности ПК, но в то же время при использовании интегрированной графики она не ориентирована на работу в качестве игровой станции — для этого желательно (а иногда и обязательно) использовать мощную внешнюю графическую карту, а не интегрированное графическое ядро, хотя использование последнего не исключает возможности поиграть в не слишком требовательные к «графике» компьютерные игры.

Кроме того, нами был введен поправочный коэффициент, который должен был нивелировать влияние отклонений частоты FSB от номинального значения, определенного соответствующими спецификациями.

Интегральный показатель качества, помимо результатов, полученных нами в ходе тестирования, также учитывает функциональные возможности материнских плат, система оценки которых приведена в табл. 2.

Таким образом, значение интегрального показателя качества вычислялось как произведение нормированного значения интегрального показателя быстродействия (с учетом поправочного коэффициента) на нормированное значение коэффициента функциональности.

Выбор редакции

о результатам тестирования были определены победители в двух номинациях:

1. «Производительность» — системная плата, продемонстрировавшая лучший интегральный показатель производительности.

2. «Качество» — системная плата, обладающая лучшим интегральным показателем качества.

Лучший интегральный показатель производительности по результатам проведенных нами тестовых испытаний показали системные платы ABIT IS7-M v.1.0 и Fujitsu-Siemens Computers D1567-A21.

Лучшим интегральным показателем качества, на наш взгляд, обладает системная плата AOpen AX4SG Max.

Результаты тестирования

роведение наших тестовых испытаний мы решили начать с оценки возможностей интегрированного графического ядра чипсета Intel 865G — Intel Extreme Graphics 2. Как и предшествующая версия интегрированной графики — Intel Extreme Graphics, новое графическое ядро компании Intel работает на частоте 266 МГц и, благодаря RAMDAC 350 МГц, позволяет обеспечить максимальное разрешение 1800Ѕ1440 85 Гц (что актуально для ЭЛТ-мониторов) или 2048Ѕ1536 60 Гц (для ЖК-мониторов). Как и прежде, при создании ядра Intel Extreme Graphics 2 была использована архитектура Rapid Pixel and Texel Rendering Engine, которая подразумевает использование ряда аппаратных решений, позволяющих достичь достаточно высокого качества изображения и повысить производительность не только графической подсистемы, но и системы в целом (здесь стоит напомнить, что, как и Extreme Graphics, графическое ядро Extreme Graphics 2 позволяет обрабатывать до четырех текстур за один проход). При этом базовые технологии графического ядра Intel Extreme Graphics, такие как технология зонального рендеринга (Zone Rendering Technology), технология динамического распределения памяти (Dynamic Video Memory Technology) и механизм арбитража доступа к оперативной памяти (Enchanced Intelligent Memory Management Technology), в новом варианте ядра были доработаны и усовершенствованы. Так, к примеру, размер оперативной памяти, динамически выделяемой для нужд интегрированной графической системы, был увеличен до 64 Мбайт; при этом начальный размер памяти, резервируемый под видео, может быть задан посредством установок BIOS и составляет 1, 8 или 16 Мбайт. Попробуем оценить возможности нового графического ядра Intel Extreme Graphics 2, сравнив его с наиболее типичными сегодня решениями построения графической подсистемы офисных и домашних ПК. Чтобы осуществить подобное сравнение, нами был проведен ряд тестов, позволяющих оценить производительность ПК (и прежде всего его графической подсистемы) при работе с 2D- и 3D-графикой; при этом помимо конфигурации тестового стенда, для которой в качестве основы «видео» применялось интегрированное графическое ядро чипсета Intel 865G, также использовались варианты стенда с графическими картами:

• ABIT Siluro GF2MX400;

• ASUS V8170DDR/64M (GF4 MX440);

• Gigabyte GV-R96P128D (RADEON 9600PRO).

Уровень производительности при работе с 3D-графикой в случае использования интегрированного ядра Intel Extreme Graphics 2, который мы оценивали с помощью тестового пакета MadOnion 3DMark2001, оказался не очень высоким и сопоставимым с производительностью, демонстрируемой на нашем тестовом стенде графической карты ABIT Siluro GF2MX400.

Приведенные в табл. 3 результаты были получены для разрешения 1024Ѕ768Ѕ32bpp. Как показывают значения FillRate-графики, Intel Extreme Graphics 2 очень близок к своему теоретическому максимуму. При этом не следует забывать, что интеловское графическое ядро способно накладывать не две, а четыре текстуры за такт. Также довольно показательными являются результаты подтестов High Poligon Count в случае одного и восьми источников освещения. Так, если количество выводимых треугольников при просчете освещенности для одного источника освещения для графического ядра Intel Extreme Graphics 2 на порядок меньше, нежели в случае использования внешних графических карт (что объясняется отсутствием у первого аппаратного блока HW T&L — Hardware Transform and Lighting), то для восьми источников освещения результаты Extreme Graphics впечатляют. Благодаря мощному центральному процессору, прекрасно справляющемуся со своими задачами программного преобразования координат и расчета освещенности (и прежде всего расчета освещенности), количество выводимых треугольников остается практически тем же, что и в случае с одним источником освещения (поскольку основная вычислительная нагрузка по сортировке треугольников по зонам — следствие применения технологии зонального построения изображения — остается неизменной), в то время как у внешних графических карт эта величина уменьшается приблизительно в пять раз. Применение технологии зонального рендеринга, позволяющей наиболее эффективно использовать полосу пропускания шины памяти, которая теперь составляет 6,4 Гбайт/с (для двухканального режима при частоте шины памяти 200 МГц (DDR400)), позволила новой интегрированной графике опередить карты на GF2MX400 и в тестах, оценивающих производительность при рельефном текстурировании с применением технологии DOT3. И последнее замечание: графическое ядро Extreme Graphics 2 по вполне понятным причинам не поддерживает ни пиксельных, ни вершинных шейдеров; что же касается API-интерфейсов, то последняя «графика» от Intel поддерживает DirectX 8.1 и OpenGL 1.3.

Производительность графического ядра Intel Extreme Graphics 2 при работе с 2D-графикой мы попытались определить посредством набора тестов Windows XP 2D, входящего в состав утилиты MadOnion PCMark2002.

Результаты, приведенные в табл. 4, красноречивее любых слов свидетельствуют о том, что при работе с 2D-графикой интегрированное ядро Intel не знает себе равных.

Что ж, выводы относительно перспектив использования новой интегрированной графики Intel Extreme Graphics 2 напрашиваются сами собой: подобное решение является отличным вариантом для офисных станций, хотя вполне способно удовлетворить и потребности домашних пользователей, которые не планируют использовать свой домашний ПК для игр, предъявляющих высокие требования к возможностям видео, тем более что экономия 50-100 долл. на покупке даже самой простенькой видеокарты может стать довольно весомым стимулом для того, чтобы хотя бы некоторое время после покупки компьютера обойтись возможностями интегрированного графического ядра.

Сделав вывод о том, что системные платы на чипсете Intel 865G по характеристикам своего интегрированного графического ядра являются прекрасным офисным решением, мы задались вопросом: если использовать ПК, построенные на базе подобных системных плат в офисных условиях, то, возможно, имеет смысл задействовать не двухканальный, а одноканальный режим работы с системной памятью, что обеспечит экономическую выгоду (поскольку понадобится всего одна «плашка» памяти), но в то же время обеспечит резерв на будущее, ведь вам всегда будет по силам перейти на двухканальный режим работы памяти. А то, чем придется расплатиться за подобную экономию, мы попытались выяснить, проведя сравнительное тестирование одной из имевшихся в нашем распоряжении плат Intel 865G (Gigabyte GA-8IG1000) в двух- и одноканальном режимах работы оперативной памяти.

Приведенные в табл. 5 результаты показывают, что уменьшение теоретической величины полосы пропускания в два раза (с 6,4 Гбайт/с при двухканальном режиме до 3,2 Гбайт/с в одноканальном режиме для частоты шины памяти 200 МГц  — для DDR400), безусловно, приводит к снижению производительности, но для реальных приложений (или же, как в данном случае, для тестов, имитирующих работу реальных приложений) речь идет о снижении не в разы, а на 3, 5%, в худшем случае для наиболее требовательных к полосе пропускания шины памяти (не будем забывать, что с оперативной памятью у нас активно взаимодействует и интегрированное графическое ядро) можно говорить о 15%.

Теперь перейдем к рассмотрению возможностей предоставленных нам для тестирования системных плат. Первое, на что хочется обратить внимание, — в нашем тестировании были представлены системные платы как ATX, так и microATX-формфактора. Кроме того, поступившие в наше распоряжение платы позиционировались производителями для различных секторов рынка. Так, если модели ASUS P4P800-VM, CANYON 9I6GM-L и Sapphire 865GMS4-A10 явно предназначены для рынка офисных ПК (свидетельство тому — и их формфактор, и минимальное количество настроек, позволяющих осуществлять разгон системы, что, к примеру, для материнских плат ASUS является довольно редкой практикой). Тогда как системная плата AOpen AX4SG Max обладает настолько высокими функциональными возможностями, что, пожалуй, может быть отнесена к категории плат «всё в одном», способных удовлетворить потребности самого взыскательного пользователя, и, безусловно, больше ориентирована на домашних пользователей. Поэтому ничуть не удивительно, что данная модель получила наивысшую оценку с точки зрения функциональности, ведь помимо возможностей чипсета (кстати, она является единственной в данном тестировании материнской платой, на которой в качестве южного моста использован чип Intel 82801ER (ICH5R), поддерживающий организацию подключенных к двум SATA-каналам дисков в RAID-массивы 0 и 1 уровня), на ней реализован FireWire-контроллер Agere FW323, поддерживающий работу двух портов IEEE-1394a (хотя теоретически этот чип способен поддерживать работу трех портов), двухканальный SerialATA-контроллер Silicon Image SiI3112A, который поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив уровня 0 или 1, гигабитный Ethernet-контроллер Broadcom BCM5702WKFB и, естественно, шестиканальный звуковой AC’97-кодек, в данном случае выполненный на основе возможностей микросхемы Realtek ALC650. Кроме того, материнская плата AOpen AX4SG Max предоставляет в распоряжение пользователя целый ряд дополнительных возможностей, основанных на фирменных разработках специалистов компании AOpen и ее партнеров.

Перейдем к рассмотрению результатов, показанных в ходе проводившихся нами тестовых испытаний имевшимися в нашем распоряжении системными платами. (см. табл. 6)

Лучшую производительность при работе с офисными приложениями продемонстрировала материнская плата Fujitsu-Siemens Computers D1567-A21 (отметим, что данная плата тестировалась при установках Silent Fan в режим Enhanced Cooling, что, конечно, повышает шум от вентиляторов охлаждения, но позволяет раскрыть весь потенциал производительности платы; также отметим, что это единственная из протестированных нами плат, не позволяющая изменять тайминги памяти). Так, если по результатам теста Business Winstone 2002 v.1.0.1 эта модель опередила своих ближайших конкурентов совсем не намного (0,31%), то отрыв на тесте Office Productivity из пакета SySMark 2002 оказался уже более весомым (от 3,51 до 7,96%). Свой успех модель компании Fujitsu-Siemens Computers повторила и тестах FutureMark 3DMark 2003 и MadOnion 3DMark2001, оценивающих работу с 3D-графикой, а по результатам, показанным в тесте Internet Content Creation из уже упомянутого пакета SySMark 2002, поделила пальму первенства с системными платами ABIT IS7-M, ASUS P4P800-VM и Gigabyte GA-8IG1000. А вот на игровом тесте Unreal Tournament 2003 Demo плата Fujitsu-Siemens Computers D1567-A21 выглядела далеко не лучшим образом, да, в общем-то, и в ходе теста Content Creation Winstone 2003 v.1.0 ее результаты не были столь уж блистательными, но все же итоговый интегральный коэффициент производительности (с учетом коэффициента, учитывающего соответствие частоты системной шины требуемому согласно спецификации значению) этой модели оказался лучшим, что вполне справедливо, если учесть, что интегрированное графическое ядро так или иначе не является лучшим выбором для игровой станции, что и нашло свое отражение в не очень высоком весовом коэффициенте игровых тестов. Однако итоговое лидерство модели Fujitsu-Siemens Computers D1567-A21 оказалось вовсе не безоговорочным. Так, без учета поправочного коэффициента интегральный коэффициент производительности материнской платы ABIT IS7-M, показывавшей стабильно высокие результаты во всех проведенных нами тестах (практически во всех тестах она лишь немного уступала лидерам, а по результатам теста Internet Content Creation и одного из тестов Unreal Tournament 2003 Demo и вовсе оказалась в числе лучших), был самым высоким и опережал, хотя и совсем немного, аналогичный показатель ближайших конкурентов — плат Fujitsu-Siemens Computers D1567-A21 и AOpen AX4SG Max — на 0,033 и 0,037% соответственно. Хотя незначительное превышение номинальной частоты системной шины (200,5 вместо положенных 200 МГц) в итоге не позволило модели ABIT сохранить свое лидерство, но разница в значении интегрального показателя производительности оказалась крайне мала — 0,24%. Именно поэтому мы приняли решение отметить обе эти материнские платы как модели, обеспечивающие наивысшую производительность. Практически равное лидеру значение интегрального коэффициента производительности получила и уже упоминавшаяся выше материнская плата AOpen AX4SG Max (без учета поправочного коэффициента ее отставание от лидера составило всего 0,037%, а с его учетом  — 0,42%), оказавшаяся лучшей при выполнении прикладных задач архивирования и декодирования эталонных файлов, а также ставшая безусловным лидером по результатам теста Unreal Tournament 2003 Demo. Всё это, вкупе с ее поистине превосходными функциональными возможностями, сделало эту модель компании AOpen бесспорным лидером по интегральному показателю функциональности. Для полноты картины отметим прекрасный результат, показанный материнской платой GA-8IG1000 компании Gigabyte Technology на тесте Content Creation Winstone 2003 v.1.0. И еще одна деталь, на которую хотелось бы обратить ваше внимание: интересно, что системные платы CANYON 9I6GM-L и Sapphire 865GMS4-A10, имеющие всего по два DIMM-слота памяти (один слот на канал), имеют латентность памяти несколько большую, чем их четырехслотовые собратья (за исключением, пожалуй, платы Soltek SL-86MP-L).

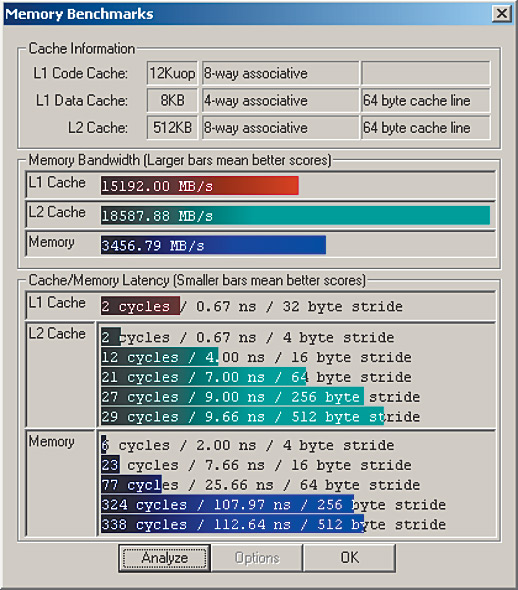

Результаты теста MemBench ScienceMark 2.0 системной платы CANYON 9I6GM-L

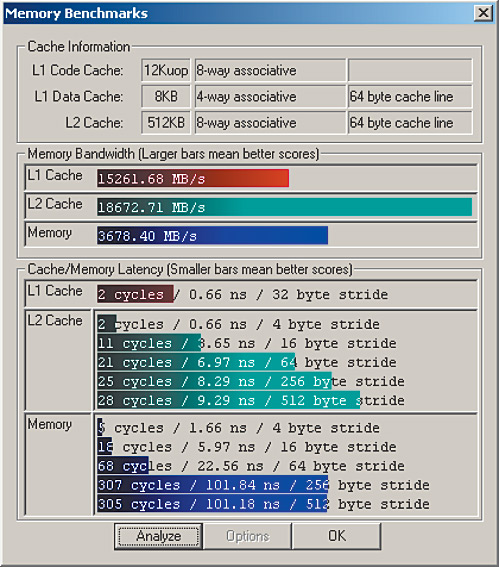

Результаты теста MemBench ScienceMark 2.0 системной платы Sapphire 865GMS4-A10

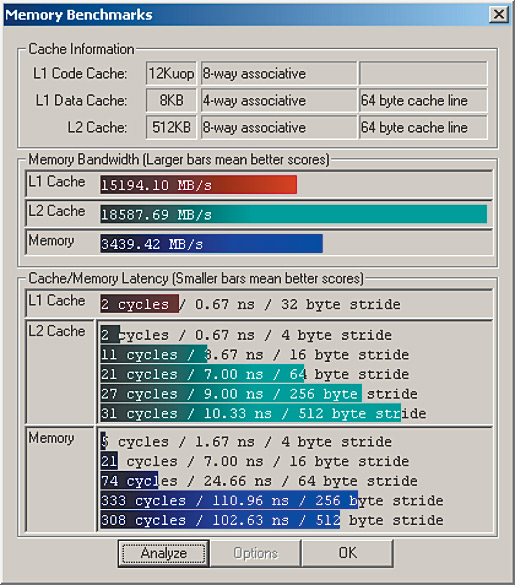

Результаты теста MemBench ScienceMark 2.0 системной платы AOpen AX4SG

Всё это, видимо, и стало причиной несколько более низких результатов, показанных этими моделями в ходе нашего тестирования (хотя они сохраняют свой главный козырь  — невысокую цену). В то же время следует отметить, что в целом разброс интегрального показателя производительности протестированных нами системных плат оказался очень незначителен — разница между лучшим и худшим его значением составила всего лишь 2%.

КомпьютерПресс 9'2003
