Тестирование материнских плат на чипсете Intel 945P Express

Сергей Пахомов

Методика тестирования

Результаты тестирования

Участники тестирования

   ASUS P5LD2 Deluxe WiFi-TV

   Foxconn 945P7AA

   Gigabyte GA-8I945P-G

   MSI 945P Neo



Чипсет Intel 945P Express вряд ли можно назвать новым, как и анонсированные ведущими компаниями материнские платы на его основе. Однако анонс материнской платы и ее реальное присутствие на рынке — это далеко не одно и то же. Только сейчас материнские платы на данных чипсетах стали появляться на рынке, а компьютеры на их основе пополнять модельные ряды компаний, занимающихся сборкой ПК. Надеемся, что настоящая статья поможет пользователям правильно сориентироваться при выборе материнских плат для своих ПК.

Методика тестирования

Традиционно тестирование материнских плат проводится с помощью набора бенчмарков, что позволяет сравнивать платы друг с другом по производительности (при условии использования одних и тех же процессора, памяти, видеокарты и дисковой подсистемы). Однако в большинстве случаев производительность материнской платы на 95% определяется именно чипсетом, поэтому результаты бенчмарков для плат на одних и тех же чипсетах если и отличаются друг от друга, то очень незначительно. По этой причине ориентироваться лишь на результаты тестирования плат с применением бенчмарков было бы некорректно. Ведь кроме незначительной разницы в результатах тестирования платы могут сильно отличаться друг от друга по своим функциональным возможностям. Кроме того, далеко не всегда все заявленные производителем возможности плат реализованы на практике.

К тому же именно тестирование плат в стрессовом режиме с использованием программных утилит с последующим анализом результатов нередко позволяет выявлять конструктивные недостатки (например, перегрев отдельных цепей, приводящий к падению результатов тестов) и некоторые «глюки» плат. Поэтому отказываться от применения бенчмарков при тестировании плат вообще также было бы некорректно.

Поэтому, основная задача, которую мы ставили перед собой при тестировании материнских плат и их сравнении друг с другом, заключается в обзоре и экспертной оценке функциональных возможностей материнских плат и их правильного позиционирования с учетом стоимости. Используемые для тестирования бенчмарки позволили оценить стабильность в работе плат, а также выявить конструктивные недостатки, приводящие к падению производительности из-за перегрева отдельных элементов.

Для тестирования применялся стенд следующей конфигурации:

  • процессор — Intel Pentium 4 Extreme Edition 3,73 ГГц (частота FSB — 1066 МГц);
  • кулер процессора — Foxconn;
  • память — 2Ѕ512 Мбайт Kingston KHX6000D2K2/1G;
  • тайминги памяти:

    - CAS# Latancy 5,

    - RAS# to CAS# delay 4,

    - RAS# Precharge 4,

    - RAS Act. to Pre 15;

  • видеокарта — ASUS EN6600GT Silencer;
  • жесткий диск — Seagate Barracuda 7200.7 80 Гбайт (ST380013A8).

Тестирование проводилось под управлением операционной системы Microsoft Windows XP Service Pack 2 с установленными обновлениями для чипсета (Intel Chipset Software Utility 7.0.0.1019) и видеодрайвером ForceWare 78.01.

Для каждой испытуемой материнской платы использовалась последняя на момент проведения тестирования версия прошивки BIOS. При этом все установки BIOS, позволяющие осуществлять какой бы то ни было разгон системы, отключались.

В ходе испытаний применялись тестовые пакеты, оценивающие общую производительность системы при работе с офисными приложениями и мультимедийными приложениями, используемыми для создания Интернет-контента, — VeriTest Business Winstone 2004, VeriTest Multimedia Content Creation Winstone 2004 и FutureMark PCMark 2005. В данных тестах применялось разрешение экрана 1024х768 точек при 32-битной глубине цвета.

Возможности тестируемых моделей системных плат на 3D-игровых приложениях определялись с помощью тестового пакета FutureMark 3DMark 2005 v.1.2.0 и ряда тестовых роликов таких популярных игр, как Half-Life 2, Unreal Tournament 2004, FarCry (patch 1.3) и DOOM III (patch 1.1).

В игровых приложениях тестирование проводилось с использованием утилиты BenchemAll 2.65 (www.benchemall.com) при различных разрешениях экрана, настройках видеоадаптера и самого игрового приложения. В первом случае приложение и видеодрайвер настраивались на максимальное качество отображения, а во втором — на максимальную производительность. Соответственно в первом случае максимальная нагрузка ложилась на саму видеокарту (особенно при высоких разрешениях экрана), а во втором случае — на процессор (особенно при низких разрешениях экрана). В случае настройки на максимальное качество отображения в настройках видеодрайвера устанавливалась опция High Quality, а при настройке на максимальную производительность — опция Max Performance. Анизотропная фильтрация и антиалиасинг устанавливались через настройки самого игрового приложения.

Настройки игровых приложений отображены в табл. 1.

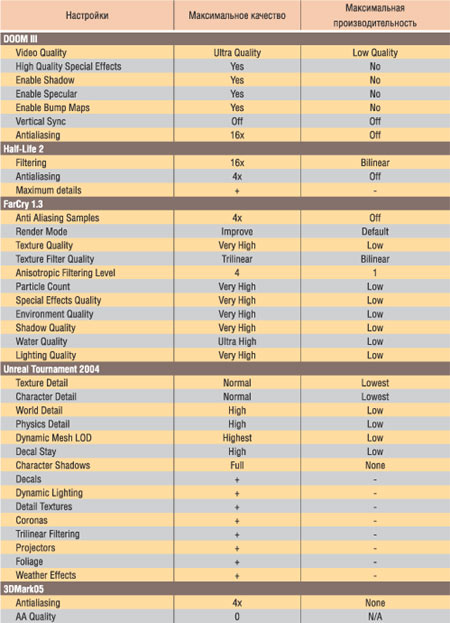

Таблица 1. Настройки видеодрайвера и игровых приложений

Таблица 1. Настройки видеодрайвера и игровых приложений

Поскольку тестирование в игровых приложениях проводилось при различных разрешениях экрана и настройках самой игры и видеодрайвера, то для сведения всех полученных результатов к единому интегральному показателю производительности для режимов «Максимальное качество» и «Максимальная производительность» сначала рассчитывались интегральные результаты как среднее геометрическое результатов при различных разрешениях экрана. После этого рассчитывался интегральный результат в игровом приложении как среднее геометрическое интегральных результатов для режимов «Максимальное качество» и «Максимальная производительность». Именно это значение, названное нами ComputerPress Score, и фигурирует в таблице результатов тестирования для каждого игрового приложения (табл. 2).

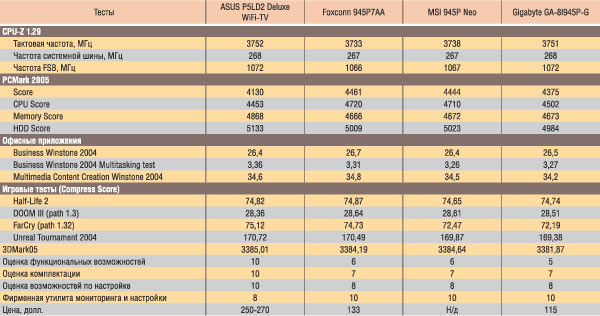

Таблица 2. Результаты тестирования

Таблица 2. Результаты тестирования

В начало В начало

Результаты тестирования

Результаты тестирования системных плат отображены в табл. 2.

Бесспорным лидером тестирования стала материнская плата ASUS P5LD2 Deluxe WiFi-TV. Безупречный дизайн, прекрасные функциональные возможности и комплектация, высокая производительность, сочетающаяся с возможностью построения на базе данной платы малошумных ПК — все это является достаточным основанием для того, чтобы признать ASUS P5LD2 Deluxe WiFi-TV лучшей среди плат на чипсете Intel 945P. Именно поэтому было решено присудить данной плате знак «Выбор редакции» в номинации «Самое функциональное решение».

Однако стоит эта плата примерно вдвое больше, чем все остальные участники тестирования, и далеко не каждый пользователь согласится отдать за нее 250 долл. Конечно, данная модель предназначена прежде всего для топовых моделей ПК, у которых оптимальность соотношения «цена/качество» не ставится во главу угла. Правда, тут есть одна маленькая деталь, на которую стоит обратить внимание. Дело в том, что чипсет Intel 945P ориентирован именно на массовые ПК, оптимальные с точки зрения соотношения «цена/качество». Что же касается топовых моделей ПК, то для них предназначены материнские платы на базе чипсета Intel 955Х. Например, та же компания ASUSTeK Computer, Inc. предлагает для эксклюзивных ПК плату P5WD2 Premium WiFi-TV, которая по своим функциональным возможностям практически идентична плате ASUS P5LD2 Deluxe WiFi-TV и лишь немного превосходит ее по цене. Поэтому для эксклюзивных моделей ПК предпочтительна плата P5WD2 Premium WiFi-TV, правда не совсем понятно, на кого тогда ориентирована плата ASUS P5LD2 Deluxe WiFi-TV.

Из материнских плат, ориентированных на ПК и оптимальных по соотношению «цена/качество», стоит обратить внимание на плату Foxconn 945P7AA. При относительно низкой стоимости она обладает хорошей производительностью, функциональностью и является прекрасным решением для бесшумных ПК.

В начало В начало

Участники тестирования

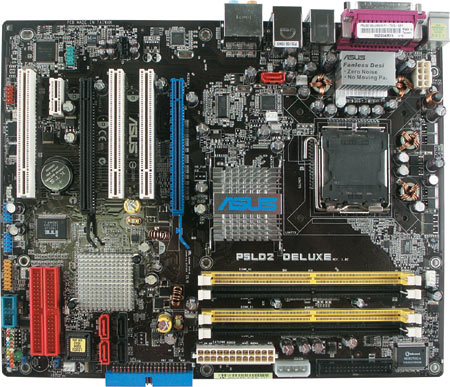

ASUS P5LD2 Deluxe WiFi-TVВыбор редакции - ASUS P5LD2 Deluxe WiFi-TV

Материнская плата ASUS P5LD2 Deluxe WiFi-TV с формфактором ATX (30,5x24,4 см) входит в модельный ряд плат AI Life компании ASUSTeK Computer, Inc.

Плата построена на наборе микросхем Intel 945P и ориентирована на использование самых современных двухъядерных процессоров серии Intel Pentium D, а также процессоров серии Extreme Edition c частотой FSB 1066 МГц и, конечно же, процессоров серий Intel Pentium 4 и Celeron. Естественно, плата поддерживает все современные технологии энергосбережения процессоров (Enhanced Intel SpeedStep, Thermal Monitoring), позволяя активизировать их через настройки BIOS.

В штатном режиме (то есть без реализации возможностей по разгону) плата поддерживает память DDR2-400/533/667, причем память DDR2-677 поддерживается для частот FSB 1066 и 800 МГц, память DDR2-533 — 1066, 800 и 533 МГц, а память DDR2-400 — только 800 и 533 МГц. Всего же в плате можно использовать до 4 Гбайт памяти, для установки которой предназначены четыре DIMM-модуля. Естественно, оптимальным вариантом является применение парных модулей памяти для организации двухканального режима ее работы.

Кроме трех традиционных слотов PCI (33 МГц/32 бит), на плате реализованы один слот PCI Express x1 и два слота PCI Express x16. Первый из них предназначен для установки видеокарты с соответствующим интерфейсом, два других, называемые Universal PCI Express x16, хотя и имеют формфактор PCI Express x16, на самом деле являются слотами PCI Express x4, то есть максимально задействуют четыре канала PCI Express южного моста. При установке в такой слот карты расширения плата способна автоматически перераспределять каналы PCI Express, устанавливая режим x1, x2 или x4. Возможно также ручное переключение.



Выбор редакции - ASUS P5LD2 Deluxe WiFi-TV

Слот Universal PCI Express x16 максимально задействует четыре линии PCI Express (PCI Express x4, используются каналы PCI Express южного моста). В принципе, этот слот может применяться для установки второй графической карты — с возможностью объединения обеих видеокарт для увеличения производительности видеоподсистемы (режим, аналогичный режиму SLI).

Плата ASUS P5LD2 Deluxe WiFi-TV предоставляет множество возможностей для организации дисковой подсистемы. Так, кроме традиционного для южного моста ICH7R интерфейса Ultra DMA 100/66/33 и 4-канального SATA-II-контроллера с возможностью организации RAID-массивов уровней 0, 1, 10, 5 и поддержкой технологии Intel Matrix Storage, на плате интегрирован двухканальный SATA-II-контроллер Silicon Image 3121 с поддержкой RAID-массивов уровней 0 и 1, причем один из SATA-портов выведен на заднюю панель, что весьма удобно для подключения внешних носителей. Кроме того, на плате интегрирован двухканальный IDE-контроллер ITE 8211F, позволяющий подключать до четырех устройств с интерфейсом UltraDMA 133/100/66.

Коммуникационные возможности системной платы обеспечиваются наличием гигабитного Ethernet-контроллера Marvell 88E8053, использующего интерфейс PCI Express x1. Е

Кроме восьми портов USB 2.0, четыре из которых выведены на заднюю панель платы, имеется FireWire-контроллер (IEEE-1394a) на основе чипа TI TSB43AB22A.

В качестве звукового контроллера применяется связка интегрированного в южный мост чипсета контроллера Intel High Definition Audio и 8-канального HDA-кодека Realtek ALC882D, способного поддерживать воспроизведение звука формата 7.1. Для подключения колонок, наушников и микрофона на задней панели платы выведены шесть аудиоразъемов, один коаксиальный и один оптический разъемы S/PDIF.

В заключение описания портов ввода-вывода, реализованных на данной плате, отметим, что в комплекте с материнской платой поставляется PCI-плата с TV-тюнером и беспроводным Wi-Fi-контроллером (IEEE 802.11g). Фактически данная плата может стать прекрасной основой для построения ПК в составе цифрового дома. Впрочем, несмотря на богатейший набор разнообразных контроллеров и портов ввода-вывода, главной особенностью этой платы, на наш взгляд, является набор реализованных в ней фирменных технологий и разработок. Так, основной акцент в данном случае сделан на бесшумность системы, вследствие чего данная плата является прекрасной основой для построения бесшумного ПК, что соответствует, во-первых, концепции цифрового дома, а во-вторых, принципу оптимизированного энергопотребления (Performance per watt). Таким образом, данная плата полностью отвечает векторам развития компьютерной индустрии.

Из технологий, позволяющих снизить шум, отметим ASUS Stack Cool 2, предусматривающую специальный дизайн материнской платы, который улучшает теплоотвод от горячих элементов цепей питания, расположенных в области центрального процессора. Для этого на обратной стороне платы в месте расположения процессорного разъема устанавливается специальная пластина. Такой подход дает возможность снизить температуру системы на 20 °С и полностью использовать пассивную систему охлаждения компонентов (чипсета, VRM-модуля).

Кроме того, в плате реализована технология AI Quiet, которая позволяет динамически управлять скоростью вращения вентиляторов и тем самым до минимума снижает шумность компьютерной системы, обеспечивая при этом оптимальный температурный режим работы ее компонентов.

Впрочем, прекрасные потенциальные возможности для создания бесшумного ПК, которые становятся все более востребованными на рынке, — это не единственное достоинство данной платы. Как и в любой плате элитной серии, в ASUS P5LD2 Deluxe WiFi-TV реализованы широкие возможности для разгона. Кроме традиционных возможностей по разгону через изменение настроек BIOS (изменение таймингов памяти, частоты FSB, напряжения питания ядра процессора и памяти и т.д.), в плате реализована функция динамического разгона, для которого можно установить порог чувствительности и выбрать уровень увеличения частоты системной шины (технология Non-delay Overclocking System, AI NOS). К тому же в комплекте с платой поставляется утилита AI Booster, предоставляющая прекрасный интерфейс для разгона системы.

В том случае, если требуется создание эффективной системы теплоотвода (что немаловажно при разгоне системы), на плате, кроме 4-контактного разъема для подключения кулера процессора, имеются два 3-контактных разъема для подключения вентиляторов корпуса.

Как мы уже отмечали, BIOS данной платы предоставляет широкий выбор возможностей по настройке и разгону системы. Так, можно изменять частоту системной шины от 100 до 450 МГц (частота FSB соответственно меняется в диапазоне от 400 до 1800 МГц), устанавливать тип памяти DDR2-400/533/600/667 (или режим автоопределения), менять частоту шины PCI Express и PCI, напряжение питания памяти и ядра процессора и многое другое. Единственное, в чем нам так и не удалось разобраться, — это в назначении функции HyperPath 3, которая по идее должна снижать латентность памяти. Однако активация данной функции никак не отражалась на результатах тестов.

При тестировании плата ASUS P5LD2 Deluxe WiFi-TV показала себя с наилучшей стороны. Прежде всего отметим, что это одна из немногих плат, в которой в полной мере реализовано динамическое управление скоростью вращения вентилятора процессора, что позволяет снизить уровень шума и уменьшить энергопотребление. Так, при тестировании скорость кулера процессора динамически менялась от 500 до 2500 об./мин в зависимости от температуры процессора. Кроме того, даже при 100-процентной загрузке процессора в течение длительного времени ни процессор, ни VRM-модуль не перегревались и режим тепловой защиты (режим Throttling) не активировался.

В заключение еще раз подчеркнем, что данная плата относится к разряду топовых моделей и отличается широким набором функциональных возможностей, богатейшей комплектацией и является наилучшим решением для создания бесшумного домашнего ПК класса Entertainment PC или игрового ПК. Именно поэтому мы поставили данной плате наивысшие баллы за функциональные возможности, возможности по настройке и за комплектацию.

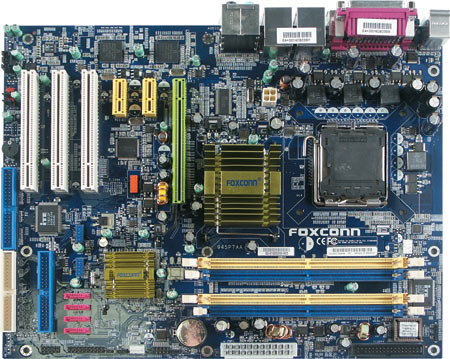

Foxconn 945P7AAВыбор редакции - Foxconn 945P7AA

Материнская плата Foxconn 945P7AA компании Hon Hai Precision Industry имеет формфактор ATX (30,5x24,4 см) и построена на наборе микросхем Intel 945P Express.

Одного взгляда на эту плату достаточно, чтобы понять, что речь идет о топовой модели, ориентированной на домашние игровые ПК или на многофункциональные ПК в составе цифрового дома. Об этом свидетельствует обилие различных портов ввода-вывода и интегрированных на плату контроллеров, что, несомненно, повышает ее функциональные возможности.

Прежде всего отметим, что, как и все платы на данном наборе микросхем, Foxconn 945P7AA поддерживает новейшие двухъядерные процессоры серии Intel Pentium D, процессоры серии Extreme Edition с частотой FSB 1066 МГц и, конечно же, обычные процессоры серий Intel Pentium 4 и Celeron. Соответственно в штатном режиме, то есть без реализации возможностей по разгону, плата поддерживает частоты FSB 533, 800 и 1066 МГц.

Для установки модулей памяти на плате имеются четыре DIMM-слота, что позволяет устанавливать до 4 Гбайт памяти DDR2-400/533/667. Естественно, при установке парных модулей памяти обеспечивается двухканальный режим работы.

Кроме трех традиционных PCI-слотов (33 МГц/32 бит), на плате реализованы два слота PCI Express x1 и один слот PCI Express x16 для установки видеокарты с соответствующим интерфейсом.



Выбор редакции - Foxconn 945P7AA

Для организации дисковой подсистемы, кроме традиционного для южного моста ICH7R интерфейса Ultra DMA 100/66/33 и 4-канального SATA-II-контроллера с возможностью организации RAID-массивов уровней 0, 1, 10, 5 и с поддержкой технологии Intel Matrix Storage, на плате интегрирован двухканальный IDE-контроллер ITE 82112F, позволяющий подключать до четырех устройств с интерфейсом UltraDMA 133/100/66 с возможностью объединения их в RAID-массив уровней 0, 1 и 10.

Коммуникационные возможности системной платы обеспечиваются наличием двух гигабитных Ethernet-контроллеров на чипах Broadcom BCM5788 и BCM5789, использующих интерфейс PCI Express x1.

Кроме восьми портов USB 2.0, четыре из которых выведены на заднюю панель платы, имеется FireWire-контроллер (IEEE-1394a) на основе чипа TI TSB43AB22A.

В качестве звукового контроллера применяется связка интегрированного в южный мост чипсета контроллера Intel High Definition Audio и 8-канального HDA-кодека Realtek ALC880, способного поддерживать воспроизведение звука формата 7.1. Для подключения колонок, наушников и микрофона на задней панели платы выведены шесть аудиоразъемов и один коаксиальный разъем S/PDIF.

Завершая описание портов ввода-вывода, реализованных на данной плате, отметим также наличие COM- и LPT-портов

Среди фирменных наработок, реализованных на системной плате Foxconn 945P7AA, нельзя не упомянуть о наборе супертехнологий (SuperBoot, SuperBIOS-Protect, SuperRecovery, SuperSpeed, SuperLogo, SuperUpdate и SuperStep), делающих общение с компьютером более простым и удобным. Так, при включении функции SuperBoot в CMOS сохраняется вся важная информация о системе, полученная в ходе первой успешной загрузки, что в дальнейшем позволяет ускорить этот процесс (аналогично функции Quick Boot, реализованной в BIOS практически всех современных системных плат). Функция SuperBIOS-Protect обеспечивает защиту компьютера от вирусов (подобные функции также имеются у большинства современных материнских плат). С помощью опции SuperRecovery Hotkey можно задать горячие клавиши, нажатие которых позволяет начать процесс восстановления данных на жестком диске. Под именем SuperSpeed значится утилита, обеспечивающая доступ в меню настроек BIOS Setup Utility к ключевым параметрам системы, позволяющим увеличить производительность. По сути дела эта функция дублирует другой пункт меню — Frequency/Voltage Control.

На CD-диске, идущем в комплекте с платой, находятся три утилиты, в названиях которых также присутствует приставка «Super»: первая из них — SuperLogo — позволяет сменить логотип, отображаемый на экране при загрузке системы, вторая — SuperUpdate — это фирменная Windows-утилита для обновления кода BIOS, а третья — SuperStep — предназначена для мониторинга системы и отображает текущие значения напряжений, скорости вращения кулеров, температуру и частоту процессора. Последняя утилита используется и для разгона системы, причем при изменении частоты системной шины не требуется перезагружать ПК, что очень удобно.

Говоря о кулерах, отметим, что плата не имеет дополнительных вентиляторов на северном мосту чипсета и на VRM-модуле, а разъемы для подключения кулера процессора и вентилятора системного блока являются 4-контактными, что предполагает динамическое управление скоростью вращения вентиляторов в зависимости от текущей температуры. Таким образом, созданы неплохие предпосылки для построения на базе данной материнской платы бесшумного ПК.

Осталось лишь посмотреть, насколько хороша эта плата в работе и все ли функции, заявленные производителем, реализованы на практике.

Как выяснилось в ходе тестирования, плата способна регулировать скорость вращения кулера процессора от 900 до 2100 об./мин в зависимости от текущей температуры процессора. В то же время отсутствие радиатора на VRM-модуле (который, кстати, является четырехфазным) приводит к тому, что при 100-процентной утилизации процессора режим тепловой защиты Throttling периодически активируется из-за перегрева именно цепей питания, а не самого процессора. Правда, в данном случае речь идет лишь о незначительном снижении частоты процессора, что вряд ли может негативно повлиять на производительность системы в целом.

При отключении (через настройки BIOS) функции динамического управления скоростью вращения кулера вентилятор вращается постоянно на скорости 2720 об./мин и даже при 100-процентной утилизации процессора режима Throttling не включается.

В целом можно сказать, что данная плата, как мы и предполагали, является прекрасной основой для построения высокопроизводительного и бесшумного ПК.

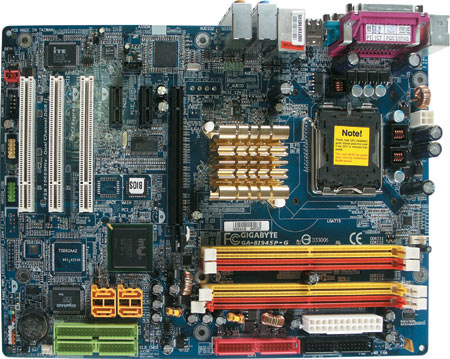

Gigabyte GA-8I945P-G

Материнская плата Gigabyte GA-8I945P-G c формфактором ATX (30,5x22 см) входит в модельный ряд i-DNA компании GIGABYTE TECHNOLOGY и построена на базе набора микросхем Intel 945P Express. Отметим, что компания GIGABYTE выпускает несколько плат, построенных на данном чипсете (8I945P Pro, 8I945 Dual Graphic), и среди них Gigabyte GA-8I945P-G является младшей моделью, отличающейся достаточно скромными функциональными возможностями и комплектацией. Однако охарактеризовать ее как бюджетную, ориентированную лишь на офисное применение или на домашние ПК начального уровня, было бы неверно. Скорее, эта плата предназначена для ПК среднего уровня с оптимальным соотношением «цена/качество».

Плата Gigabyte GA-8I945P-G ориентирована на использование новейших двухъядерных процессоров серии Intel Pentium D, а кроме того, поддерживает и процессоры серии Extreme Edition с частотой FSB 1066 МГц и, конечно же, обычные процессоры серий Intel Pentium 4 и Celeron. Таким образом, она поддерживает любые процессоры с разъемом LGA775 с частотой FSB 533, 800 и 1066 МГц.

Плата позволяет устанавливать до 4 Гбайт памяти DDR2-400/533/667 (с возможностью организации двухканального режима работы), для чего имеются четыре DIMM-слота.

Кроме трех PCI-слотов (33 МГц/32 бит), на плате реализованы два слота PCI Express x1 и один слот PCI Express x16 для установки видеокарты с соответствующим интерфейсом.



Gigabyte GA-8I945P-G

Для организации дисковой подсистемы, кроме интегрированного в южный мост чипсета ICH7R одноканального контроллера Ultra DMA 100/66/33 и 4-канального SATA-II-контроллера с возможностью организации RAID-массивов уровней 0, 1, 10, 5 и поддержкой технологии Intel Matrix Storage, на плате интегрирован двухканальный IDE RAID-контроллер ITE 82112F, позволяющий подключать до четырех устройств с интерфейсом UltraDMA 133/100/66 с возможностью объединения их в RAID-массив уровней 0, 1 и 10.

Коммуникационные возможности системной платы обеспечиваются гигабитным Ethernet-контроллером на чипе Broadcom BCM5789, использующим интерфейс PCI Express x1.

На плате имеется также восемь портов USB 2.0, четыре из которых выведены на заднюю панель платы, а вот дополнительный контроллер IEEE-1394a/b отсутствует.

Интегрированный звук в данном случае реализован связкой контроллера High Definition Audio чипсета и 10-канального HDA-кодека Realtek ALC882M, способного поддерживать воспроизведение звука формата 7.1, а дополнительно — двумя независимыми стереоканалами (для разъема front-audio). Для подключения колонок, наушников и микрофона на задней панели платы выведены шесть аудиоразъемов, один коаксиальный и один оптический разъем S/PDIF.

В заключение описания портов ввода-вывода, реализованных на данной плате, отметим также наличие на ней COM- и LPT-портов.

Главной особенностью платы Gigabyte GA-8I945P-G, как и любой другой модели серии i-DNA (Intelligent Dual Nano Architecture), является сочетание интеллектуальных технологий Performance DNA и Security DNA, совокупность которых именуется Natural Intelligence.

Правда, на данной плате не реализована система электропитания Universal Plus Dual Power System (U-Plus D.P.S.), которая обычно присутствует на платах серии i-DNA. Эта система электропитания позволяет за счет использования четырехфазного модуля VRM снизить нагрузку на каждую линию питания и не только увеличить стабильность питающих напряжений основных компонентов системы, но и снизить рабочую температуру элементов блока VRM. На плате Gigabyte GA-8I945P-G имеется только трехфазный VRM-модуль. Однако, как показало тестирование, применение данной платы даже с таким мощным процессором, как Intel Pentium 4 3,73 ГГц Extreme Edition, не приводит к перегреву VRM-модуля и соответственно к активации режима тепловой защиты Throttling.

В заключение описания платы Gigabyte GA-8I945P-G отметим, что на ней нет вентиляторов, а для подключения кулера процессора предусмотрен 4-контактный разъем, что предполагает динамическое управление скоростью вращения вентилятора. Еще один разъем (правда, 3-контактный) предназначен для подключения дополнительного вентилятора в корпусе системного блока.

Среди существенных недостатков данной платы отметим ее несовместимость с новыми блоками питания, оснащенными 8-контактными молексами разъема EATX Power Connector. На плате имеется 4-контактный разъем ATX Power Connector, который в принципе совместим с 8-контактным разъемом EATX Power Connector, но с одной стороны от этого разъема расположен дроссель, а с другой — конденсатор, которые препятствуют подключению 8-контактного разъема EATX Power Connector, которым оснащены все современные блоки питания.

Активация режима CPU Smart FAN Control, предполагающего интеллектуальное управление скоростью вращения кулера процессора, позволяет динамически изменять скорость вращения кулера в диапазоне от 1300 до 2700 об./мин, что создает неплохие предпосылки для построения малошумного ПК на базе данной материнской платы. Естественно, для этого необходимо использовать кулер с 4-контактным разъемом.

К несомненным плюсам данной платы (как, впрочем, и всех плат Gigabyte) можно отнести входящую в комплект утилиту EasyTune 5, позволяющую отслеживать текущее состояние системы (скорость вращения вентиляторов, температуру, напряжение питания) и осуществлять разгон системы без перезагрузки ПК.

MSI 945P Neo

Как следует из названия, материнская плата MSI 945P Neo с формфактором ATX (29,5x24,5 см) построена на чипсете Intel 945P Express. В модельном ряду плат MSI на чипсете Intel 945P Express, кроме данной модели, присутствует более старшая модель MSI 945P Platinum. Эти две модели выполнены на одной и той же печатной плате, однако на плате MSI 945P Neo отсутствуют интегрированный PATA RAID-контроллер и контроллер IEEE-1394. Кроме того, в плате MSI 945P Neo используется южный мост ICH7 без встроенного RAID-контроллера. Поэтому можно сказать, что модель MSI 945P Neo отличается от модели MSI 945P Platinum несколько урезанной функциональностью и, конечно же, меньшей ценой.

Как и все остальные платы на чипсете Intel 945P, модель MSI 945P Platinum ориентирована на применение самых современных двухъядерных процессоров серии Intel Pentium D, процессоров серии Extreme Edition c частотой FSB 1066 МГц и, разумеется, процессоров серий Intel Pentium 4 и Celeron. Соответственно плата поддерживает частоту FSB 533, 800 и 1066 МГц. Кроме традиционной для чипсета памяти DDR2-400/533/667, поддерживается память DDR2-800. Всего в плате можно использовать до 4 Гбайт памяти, для установки которой предназначены четыре DIMM-модуля.

Кроме трех PCI-слотов (33 МГц/32 бит), на плате реализованы два слота PCI Express x1 и слот PCI Express x16 для установки видеокарты с соответствующим интерфейсом.

Для организации дисковой подсистемы могут применяться интегрированный в южный мост чипсета ICH7 4-канальный SATA-II-контроллер и одноканальный контроллер интерфейса UltraDMA 100/66/33.

Коммуникационные возможности системной платы обеспечиваются наличием гигабитного Ethernet-контроллера на основе чипа Intel 82573V, использующего интерфейс PCI Express x1.



MSI 945P Neo

В качестве звукового контроллера применяется связка интегрированного в южный мост чипсета контроллера Intel High Definition Audio и 8-канального HDA-кодека Realtek ALC882, способного поддерживать воспроизведение звука формата 7.1. Для подключения колонок, наушников и микрофона на задней панели платы выведены пять аудиоразъемов, один коаксиальный и один оптический разъем S/PDIF.

Для подключения кулера процессора на плате предусмотрен 4-контактный разъем, а для подключения дополнительных вентиляторов — три 3-контактных разъема.

Завершая описание портов ввода-вывода, реализованных на данной плате, отметим также наличие COM- и LPT-портов, восьми портов USB 2.0, четыре из которых выведены на заднюю панель материнской платы.

Ну и последняя техническая деталь, на которой хотелось бы остановиться, — это наличие 5-фазового VRM-модуля и отсутствие вентиляторов на радиаторах северного и южного мостов чипсета.

В плате MSI 945P Neo реализованы такие фирменные технологии, как CoreCell 2, DOT Express и Live Update. Технология CoreCell 2 — это целый комплекс аппаратно-программных решений, реализующих возможности разгона, энергосбережения и динамического управления скоростью вращения вентиляторами. DOT Express — технология динамического разгона процессора и видеоадаптера. Live Update 3 — технология автоматического обновления драйверов и BIOS через Интернет.

В заключение можно отметить, что по своим функциональным возможностям и цене плата MSI 945P Neo является конкурентом плат Foxconn 945P7AA и Gigabyte GA-8I945P –G.

Итак, учитывая заявленные производителем функциональные возможности, MSI 945P Neo вполне можно отнести к разряду материнских плат для домашних ПК начального и среднего уровней.

А теперь посмотрим так ли все хорошо на практике. В ходе тестирования ввыяснилось, что фирменная утилита MSI Core Center (утилита мониторинга и разгона системы), входящая в комплект поставки, оказалась несовместимой с данной платой. Проблему удалось решить, скачав последнюю версию данной утилиты с сайта производителя. Других проблем при работе с платой MSI 945P Neo не возникало.

Использование пятифазного VRM-модуля на плате MSI 945P Neo позволяет избежать перегрева цепей питания процессора, и, как следствие, режим тепловой защиты Throttling не активируется даже при 100-процентной загрузке процессора.

Технология динамического управления скоростью вращения кулера процессора в зависимости от его текущей температуры хотя и позволяет менять скорость вращения кулера, но в очень небольшом диапазоне — от 1700 до 2300 об./мин.



Редакция выражает признательность компаниям, предоставившим платы для проведения тестирования:



КомпьютерПресс 10'2005
