Альтернативный векторный редактор

Светлана Шляхтина

Xara Xtreme

Zoner Draw 5

Inkscape 0.44.1

OpenOffice.org 2.1 Draw

Serif DrawPlus 8.0, Serif DrawPlus 4.0

Mayura Draw 4.3



Самыми популярными в мире векторными графическими пакетами являются Adobe Illustrator и CorelDRAW, каждый из которых стал своего рода стандартом при работе с векторной графикой. В России они используются не только подавляющим большинством профессионалов, но и многими любителями, чему способствовал, с одной стороны, высокий уровень пиратства, а с другой — почти полное отсутствие популярной информации о возможных альтернативах. Спору нет, оба названных решения — действительно самые многофункциональные графические редакторы в своей группе и их широкие возможности пока не удалось превзойти ни одному другому графическому приложению. Однако и тот и другой рассчитаны на профессиональных дизайнеров и требуют много времени на освоение — любителям зачастую изучить все их возможности не по силам, да это и не нужно, так как солидную часть предоставляемого данными решениями функционала они никогда использовать не будут. Многие операции в данных редакторах выполняются отнюдь не тривиально и требуют немалых знаний, в то время как в альтернативных пакетах могут быть предусмотрены простые функции, доступные даже начинающим. Да и слишком высокая стоимость названных приложений вкупе со столь же высокими требованиями к аппаратным ресурсам тоже является серьезным препятствием, ведь по карману они только солидным профессиональным студиям. Поэтому рано или поздно большинство российских домашних пользователей (которым в действительности совсем не требуются столь мощные решения), да и часть профессиональных дизайнеров вынуждены будут перейти на альтернативные пакеты, не столь многофункциональные (хотя среди них имеются и довольно близкие по возможностям решения), но зато и не столь дорогие. Итак, какие же графические приложения можно рассматривать в качестве альтернативы Adobe Illustrator и CorelDRAW?

Среди представленных на рынке графических продуктов, позиционируемых в качестве решений для работы с векторной графикой (в некоторых из них реализован также ряд функций для поддержки растровой графики), помимо Adobe Illustrator и CorelDRAW, есть немало разнообразных приложений, отличающихся поддерживаемой платформой и спектром предоставляемых возможностей. В их числе — решения, ориентированные на одну-единственную платформу или являющиеся кроссплатформенными, входящие в состав других пакетов или автономные. Ценовой диапазон подобных продуктов очень широк. Самым дорогим из них является пакет Adobe Illustrator, предлагаемый по цене 499 долл., а самым дешевым — Mayura Draw (39 долл.). При желании можно найти и бесплатные программы, такие как Inkscape или старые версии некоторых платных пакетов, например Serif DrawPlus. Если отбросить графические пакеты, не работающие под Windows, и не рассматривать решения, ограниченные созданием только SVG-графики, а также те, что позиционируются как пакеты для создания организационных и технических диаграмм (они тоже создают векторную графику), то получится следующая картина (см. таблицу).

Векторные графические редакторы в ракурсе поддерживаемых платформ и цены

Наименование

Поддерживаемые ОС

Ориентировочная цена, долл.

Adobe Illustrator

Windows, Mac OS X

499

CorelDRAW Graphics Suite

Windows, Mac OS X (только версия 11)

399

Freehand MX

Windows, Mac OS X

399

Xara Xtreme Pro

Windows

199

Serif DrawPlus 8.0

Windows

135

Xara Xtreme

Windows

79

Zoner Draw

Windows

49,99

Mayura Draw

Windows

39

Inkscape

Windows, Mac OS X, UNIX

Бесплатно

Serif DrawPlus 4.0

Windows

Бесплатно

OpenOffice.org Draw

Windows, Mac OS X, UNIX

Бесплатно

Skencil

Windows, Linux

Бесплатно

Sodipodi

Windows, Linux/UNIX

Бесплатно

Как видите, теоретически на роль альтернативного решения претендует довольно много программных средств. Однако пакет Freehand MX придется исключить из рассмотрения по причине высокой стоимости — он предлагается за ту же сумму, что и CorelDRAW. Пакет Sodipodi — в связи с тем, что, по всей вероятности, он больше не будет обновляться (последний релиз был в 2004 году), да и во многом базирующийся на нем пакет Inkscape обладает гораздо большей функциональностью, бесплатен и, в отличие от Sodipodi, не требует скачивания каких-либо дополнительных модулей. А Skencil — из-за сложностей его установки под Windows, поскольку хотя он и работает под данной операционной системой, но требует для установки в Windows наличия библиотеки GTK, которую придется скачивать отдельно. Поэтому в качестве альтернативных решений стоит рассматривать лишь пакеты Xara Xtreme Pro, Xara Xtreme, Zoner Draw, Mayura Draw, Inkscape, Serif DrawPlus и OpenOffice.org Draw (они отмечены в таблице серым цветом).

Заметим, что из всех этих программ только одна — Xara Xtreme — может конкурировать с Adobe Illustrator и CorelDRAW по функциональности и рассматриваться в качестве их дешевой альтернативы для профессиональных дизайнеров. Остальные решения значительно уступают лидерам и сравнивать их с ведущими пакетами не имеет смысла, зато они могут оказаться интересными для домашних пользователей, поэтому мы также включили их в обзор.

Xara Xtreme

Разработчик: Xara Group Ltd

Сайт программы: http://www.xara.com/products/xtreme/

Размер дистрибутива: Xara Xtreme — 21,5 Мбайт, Xara Xtreme Pro — 26,5 Мбайт

Способ распространения: shareware (демо-версия — http://www.xara.com/downloads/xtreme/)

Xara Xtreme — векторный редактор, широко используемый во всем мире для создания разнообразных векторных иллюстраций и web-графики профессионального качества (рис. 1). Он близок к Adobe Illustrator по функциональным возможностям, но, в отличие от него, отличается гораздо большей скоростью обработки данных. Пакет имеет интуитивно понятный, не загроможденный и хорошо продуманный интерфейс (рис. 2), благодаря чему освоить Xara Xtreme на порядок проще, чем Adobe Illustrator, и обеспечивает в целом большую производительность. Решение предлагается в двух версиях: базовой Xara Xtreme и профессиональной Xara Xtreme Pro, дополнительно позволяющей работать с многостраничными документами, создавать PDF-документы с поддержкой векторной прозрачности, экспортировать анимации в формат Flash и импортировать/экспортировать многослойные PSD-изображения.



Рис. 1. Примеры иллюстраций, созданных в Xara Xtreme

Xara Xtreme предоставляет удобные инструменты для создания и редактирования любых векторных контуров, начиная от примитивов и заканчивая самыми замысловатыми формами, в том числе автоматически сглаживаемыми. Контуры могут иметь обычную границу либо оформляться при помощи кистей, набор которых входит в поставку и может быть расширен за счет редактирования встроенных или создания пользовательских. Заливка может быть как сплошной, так и текстурной, градиентной или фрактальной. Созданные контуры несложно группировать и трансформировать в соответствии с выбранным вариантом деформации. Инструменты работы с текстом позволяют создать текстовые объекты — в дальнейшем их можно редактировать не только на уровне текста, но и как векторные контуры, размещать вдоль любой кривой, задавать обтекание текстом графических объектов или вписывать его в указанные контуры, оформлять текст при помощи градиентных и текстурных заливок и т.д. Кроме того, в поставку пакета входит целая галерея клипартов, элементы из которой также можно задействовать в процессе подготовки иллюстраций.

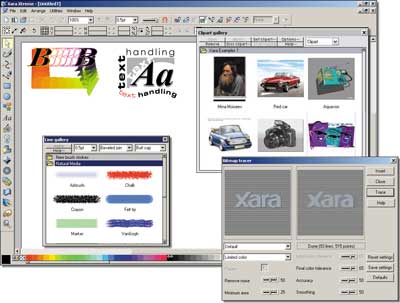

Рис. 2. Интерфейс Xara Xtreme

Любой объект, в том числе текст и растровое изображение, можно сделать полупрозрачным, причем вариантов настройки полупрозрачности множество (включая градиентную полупрозрачность), так как помимо уровня полупрозрачности можно настраивать ее форму, тип и метод применения. Поддержка слоев обеспечивает создание многослойных иллюстраций и открывает широкие возможности в плане получения интересных эффектов полупрозрачности, а создание отсекающих масок (clipping mask) позволяет маскировать ненужные области изображения, не разрушая содержимого слоя. Специальные настраиваемые инструменты для добавления к объектам тени и фасок могут быть применены для создания иллюзии объемности изображений. Инструмент Blend Tool позволяет на основе нескольких исходных векторных объектов различной формы и окраски строить серии промежуточных объектов с характеристиками, обеспечивающими плавный переход от одних объектов к другим с плавным изменением всех характеристик промежуточных объектов (формы, цвета обводки и цвета заливки). К любым объектам (и векторным, и растровым) могут быть применены так называемые Live Effects, или живые эффекты, отличающиеся от обычных эффектов тем, что после их наложения объекты остаются редактируемыми. В поставку входит около 20 таких эффектов, список которых может быть расширен за счет поддерживающих данную возможность специализированных Photoshop-плагинов (ознакомиться со всем списком подобных плагинов можно на сайте программы). Допустимо применение трехмерных эффектов, что реализуется благодаря интеграции пакетов Xara Xtreme и Xara3D — объект создается в Xara Xtreme, а затем экспортируется в Xara3D, где к нему применяется нужный трехмерный эффект, после чего он возвращается обратно в Xara Xtreme для дальнейшей обработки.

В пакете поддерживается импортирование векторных иллюстраций в форматах AI, CDR и PS/EPS и любых растровых изображений с возможностью их векторизации. Вставляемые растровые изображения могут быть улучшены во встроенном редакторе XPE Photo Editor — с его помощью можно повернуть изображение, обрезать, настроить яркость и контрастность, устранить эффект красных глаз и, при необходимости, применить к нему встроенные фильтры. Созданные иллюстрации могут сохраняться в собственном формате, экспортироваться в различные векторные (включая AI, PS/EPS и PDF) либо в популярные растровые форматы. Предусмотрен инструментарий для предпечатной подготовки материалов. Кроме того, возможно создание web-графики: элементов навигации (в том числе анимированных), анимации (в форматах animated Gif и Flash), слайсов и карт изображений. Созданные элементы оптимизируются с указанным сжатием и могут быть сразу вставлены в web-страницы благодаря интеграции с Dreamweaver.

Zoner Draw 5

Разработчик: ZONER software

Сайт программы: http://www.zoner.com/draw/default.asp

Размер дистрибутива: 61,9 Мбайт

Способ распространения: shareware (30-дневная демо-версия — http://www.zoner.com/download/zoner-draw-5/en/trial-version)

Zoner Draw — многофункциональный графический векторный редактор, предлагаемый по весьма привлекательной цене. Непрофессионалы могут с успехом использовать его для подготовки иллюстраций (логотипов, прайс-листов, рекламных листовок, открыток, планов и т.д. — рис. 3) и web-графики. Помимо редактора в комплект поставки входит более 5 тыс. профессионально подготовленных клипартов, модули для создания gif-анимаций (Zoner GIF Animator) и обработки растровых изображений (Zoner Photo Studio), а также подробная документация с уроками, что упрощает знакомство с программой.



Рис. 3. Примеры иллюстраций, созданных в Zoner Draw

В арсенале Zoner Draw — удобные инструменты для создания разнообразных векторных примитивов и сложных векторных контуров. При этом работа с кривыми организована на очень высоком уровне — можно создавать любые контуры (по опорным точкам или от руки) и свободно их редактировать: создавать/удалять вершины, изменять тип опорных точек, перемещать опорные и направляющие точки и т.д. Как и в CorelDRAW, предусмотрено создание двух типов текста: художественного, к которому можно применять различные эффекты, что удобно при разработке графических заголовков, и наборного, предназначенного для создания текстовых блоков. Первый может размещаться вдоль кривой, а второй печатается по горизонтали или внутри области. Текстовые объекты редактируются либо на уровне текста, либо на уровне векторных контуров, что позволяет изменять положение букв друг относительно друга, применять к ним разные варианты оформления, трансформировать и т.п. Объектам несложно назначить нужный вариант заливки (доступны сплошная, несколько градиентных, фрактальных и растровая заливки) и границы, у которой можно регулировать цвет, толщину и тип штриха. Также можно настроить тень и прозрачность — и то и другое регулируется целым списком параметров (рис. 4) и позволяет добиваться интересных результатов. Например, прозрачность может быть сплошной, градиентной или фрактальной и применяться как ко всему объекту в целом, так и к его определенной части, ограниченной маской. Графическое оформление объектов может быть ускорено благодаря поддержке стилей, в которых запоминается информация о границе, заливке, тени и прозрачности, — в поставку входит коллекция стилей, которая может быть расширена путем редактирования встроенных или создания новых стилей. Любые векторные объекты можно выравнивать, группировать, вращать, зеркально отражать, трансформировать, перемещать на передний/задний план и применять к ним булевы операции. Предусмотрено и создание Blend-объектов, получаемых путем превращения одного векторного объекта в другой с постепенным изменением его формы, размера и цвета, причем форма Blend-пути после генерации промежуточных объектов может редактироваться. Кроме того, интерес представляют такие операции, как многократное копирование объекта вдоль кривой (копируемые объекты по мере движения по кривой автоматически поворачиваются в ее направлении) и комбинирование объектов, при котором возможна согласованная трансформация нескольких объектов одновременно. В Zoner Draw имеется поддержка слоев (что удобно при создании сложных иллюстраций), есть возможность готовить многостраничные документы и предусмотрено использование таблиц. При редактировании таблиц допускается перемещение ячеек, объединение их, изменение их размеров и содержимого, а также применение всего комплекса возможностей, предусмотренных в отношении прямоугольных примитивов и наборного текста, составляющих основу таблиц.

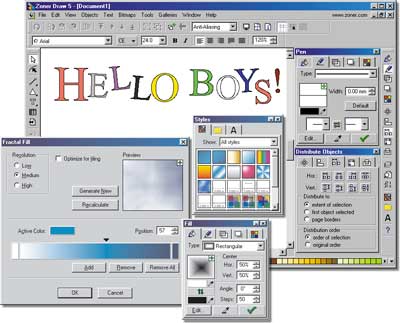

Рис. 4. Меню для настройки оформления объектов в Zoner Draw

Пакет позволяет импортировать векторные иллюстрации в форматах AI, CDR, PS/EPS и некоторых других, а также растровые изображения в популярных растровых форматах. Импортированные фотографии могут быть улучшены во встроенном растровом редакторе, входящем в поставку, — в снимках можно изменить экспозицию, избавиться от разнообразных дефектов изображения (включая эффект красных глаз и оптические искажения), произвести ретуширование, обрезку, настроить прозрачность и т.д. Кроме того, к растровым изображениям несложно применить популярные растровые фильтры — например превратить фото в рисунок масляными красками или карандашом, состарить, применить цветовые эффекты, сделать негатив и пр. Созданные иллюстрации могут быть сохранены в основных векторных форматах (включая AI, PS/EPS и PDF), экспортированы в один из базовых растровых форматов или сразу распечатаны с использованием встроенных шаблонов печати.

Inkscape 0.44.1

Разработчик: IOSN (International Open Source Network — Международная сеть открытого ПО)

Сайт программы: http://www.inkscape.org/

Размер дистрибутива: 17,1 Мбайт

Способ распространения: Open Source Software (http://www.inkscape.org/download.php?lang=en)

Inkscape — многоплатформенный векторный редактор на базе модели Open Source, представляющий собой многофункциональный инструмент для разработки векторной графики (рис. 5). По своим возможностям, равно как и по интерфейсу (рис. 6), он очень напоминает CorelDRAW. Программа Inkscape отличается удобным русифицированным интерфейсом, проста в освоении и поставляется с неплохой справочной системой, включающей разнообразные примеры использования, что в соответствии с бесплатностью делает данное приложение привлекательным для широкого круга пользователей. Единственный недостаток Inkscape — это его медлительность и повышенные требования к системным ресурсам.



Рис. 5. Примеры изображений, полученных в среде Inkscape

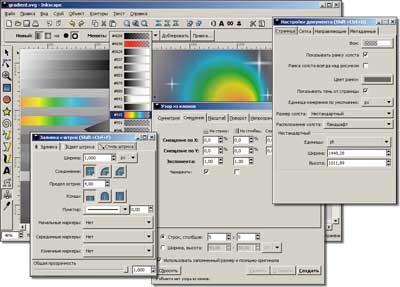

Рис. 6. Интерфейс пакета Inkscape

С помощью Inkscape можно создавать текстовые элементы, включая текст по пути (при этом и текст и путь остаются редактируемыми) и текст внутри области, а также разнообразные векторные объекты, начиная от примитивов и заканчивая сложными векторными контурами, с традиционными вариантами управления заливкой и границей. Как заливка, так и обводка могут оформляться с применением настраиваемых градиентов и текстур. Предусмотрена удобная работа с контурами и объектами. Для контуров допустимы все принятые в векторных редакторах возможности редактирования, включая булевы операции (сумма, пересечение, разность, XOR). Объекты можно группировать, выравнивать, применять к ним стандартные трансформации: перемещение, масштабирование, вращение и искажение, а для точного их размещения предусмотрено использование сеток, направляющих и линеек. Возможно клонирование объектов — полученные клоны (как и символьные объекты в Illustrator) наследуют свойства исходных объектов, а потому меняются при изменении оригинала. При желании можно создавать настоящие узоры из клонов с заданным или случайным смещением образов, их масштабированием, вращением, прозрачностью, сменой заливки и обводки. Возможен импорт векторных иллюстраций (AI и PS/EPS) и растровых изображений во всех основных растровых форматах. При этом растровые изображения могут импортироваться с сохранением связей, а также конвертироваться в векторные путем трассировки. Поддерживается работа со слоями, масками и alpha-каналами, при этом слои могут иметь разный уровень прозрачности, быть видимыми или скрытыми, доступными для изменения или заблокированными. Созданные изображения можно сохранять в распространенных форматах векторной графики (AI, PS/EPS, SVG, PDF и др.) либо экспортировать в растровый формат PNG.

OpenOffice.org 2.1 Draw

Разработчик: IOSN (International Open Source Network — Международная сеть открытого ПО)

Сайт программы: http://www.openoffice.org/

Размер дистрибутива: версия OpenOffice.org 2.0 для Windows — 93 Мбайт

Способ распространения: freeware (http://download.openoffice.org/2.1.0/index.html? focus=download)

Программа OpenOffice.org Draw — это один из компонентов многоплатформенного офисного пакета OpenOffice.org, который сегодня может рассматриваться уже в качестве серьезного конкурента Microsoft Office. Скачать программу можно лишь в комплекте со всеми прочими компонентами пакета. Зато она бесплатная, что в совокупности с наличием русскоязычных сборок делает данное решение привлекательным для российских домашних пользователей. Внешне OpenOffice.org Draw больше всего напоминает CorelDRAW, но обладает заметно более высокой скоростью работы. Набор функций в данном продукте весьма скромен, что, впрочем, не мешает ему вполне успешно справляться с созданием простых векторных рисунков, организационных и технических диаграмм (рис. 7), которые могут быть использованы в качестве иллюстраций в текстовых документах.

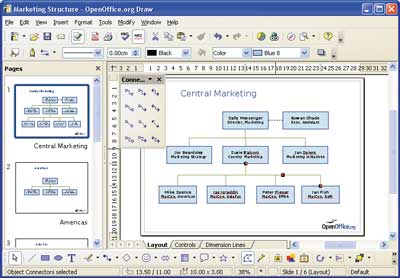

Рис. 7. Пример создания организационной диаграммы
в пакете OpenOffice.org Draw

OpenOffice.org Draw позволяет создавать векторные объекты на базе векторных примитивов, а также ломаных и кривых. При необходимости объекты можно связать специальными соединительными линиями, которые прикрепляются к точкам соединения на объектах, перемещаются вместе с ними и незаменимы, например, при рисовании блок-схем. Возможно создание текстовых объектов, правда для них предусмотрены лишь базовые настройки (шрифт, размер, начертание, выравнивание и т.п.). Для оформления объектов им назначают заливку и границу, настраивают тени и прозрачности. Заливка может быть однотонной, текстурной, градиентной или узорной, причем градиенты и узоры можно создавать самостоятельно. Для границ и теней предусмотрено изменение только основных параметров (цвета и толщины/ширины), а для прозрачности возможно регулирование не только степени применения эффекта, но и типа прозрачности, что позволяет применять эффектные полупрозрачные градиенты. Все названные параметры могут сохраняться в редактируемых стилях оформления.

В перечне допустимых в отношении объектов операций — использование направляющих и сетки для точного размещения объектов (предусмотрена привязка объекта к линии сетки, направляющей или к краю другого объекта), выравнивание, перемещение на передний/задний план, масштабирование, вращение, зеркальное отражение и трансформирование путем перемещения опорных точек и направляющих вершин и изменения кривизны. Кроме того, объекты можно группировать и применять к ним булевы операции, дублировать со смещением и поворотом, генерировать на базе граничных объектов промежуточные Blend-объекты. При желании с помощью OpenOffice.org Draw можно также создавать трехмерные объекты — либо как 3D-примитивы, либо путем моделирования из криволинейных контуров и 2D-примитивов. Второй вариант используется для получения моделей вращения, имеющих центральную осевую симметрию, и трехмерных форм с фасками. При этом программа позволяет не только создавать трехмерные формы, но и вращать их, добавлять текстурные заливки и настраивать освещение с возможностью коррекции интенсивности и особенностей тени. Реализована в OpenOffice.org Draw и поддержка слоев, что важно при создании иллюстраций с большим числом объектов.

В пакете предусмотрено импортирование векторной графики из форматов PS/EPS и SVG, а также поддерживаются все базовые растровые форматы. У импортированных растровых изображений можно изменить прозрачность, внедрить тень, провести обрезку, отрегулировать яркость, контрастность и насыщенность, размыть или усилить резкость и применить растровые эффекты: состарить, превратить в постер или в рисунок, нарисованный углем, и т.п. Созданные иллюстрации можно вставлять в документы OpenOffice.org Writer, экспортировать в основные векторные форматы (включая PS/EPS, PDF, SVG и SWF) или сохранять как растровые изображения (BMP, GIF, JPG, PNG и др.).

Serif DrawPlus 8.0, Serif DrawPlus 4.0

Разработчик: Serif

Сайтпрограммы: Serif DrawPlus 8.0 — http://www.serif.com/drawplus/drawplus8/index.asp, Serif DrawPlus 4.0 — http://www.freeserifsoftware.com/software/DrawPlus/default.asp

Размердистрибутива: 24,7 Мбайт

Способраспространения: Serif DrawPlus 8.0 — shareware (демо-версия отсутствует), Serif DrawPlus 4.0 — freeware (http://www.freeserifsoftware.com/Software/DrawPlus/download.asp)

Serif DrawPlus — векторный редактор, ориентированный на непрофессионалов и позволяющий создавать высококачественную векторную графику и анимации при минимальных затратах времени (рис. 8). Иллюстрации можно генерировать на основе встроенных шаблонов, число которых очень велико и охватывает множество типовых документов (открытки, визитки, книжные и журнальные обложки, приглашения, объявления, таблички, вывески и пр.). Программа позволяет создавать иллюстрации очень быстро и просто, поскольку все этапы подготовки контролируются мастерами, а пользователю достаточно выбрать элементы оформления и внести правки. Вместе с тем можно создавать документы и с нуля, вручную формируя нужные векторные контуры и настраивая параметры их оформления (рис. 9).



Рис. 8. Примеры изображений, созданных
в Serif DrawPlus

Serif DrawPlus позволяет получать векторные объекты на базе векторных примитивов (которых гораздо больше, чем в большинстве других векторных редакторов), ломаных и криволинейных контуров (в том числе со сглаживанием). Редактировать кривые можно путем добавления/удаления узлов и их перемещения, замыкания кривых, слияния нескольких кривых в одну и разрезания кривых на части и т.п. Предусмотрено создание текстовых объектов, включая размещение текста вдоль кривой и его обработку на уровне векторных контуров. Обычным образом настраиваются заливка и граница объектов, однако вариантов заливок, равно как и типов границ, огромное множество, кроме того, допустимо применение встроенных кистей, число которых также поражает воображение. Так же несложно добавить к объекту тень и/или контур, выбрав подходящие варианты их настройки из предусмотренных в программе. Любой объект можно сделать полупрозрачным, причем, помимо сплошной, возможно использование градиентной, плазменной или растровой полупрозрачности. Объекты можно группировать, выравнивать, выполнять в их отношении булевы операции, комбинировать для согласованных изменений, перемещать, вращать, масштабировать, искажать в соответствии с выбранным вариантом деформации и т.п. Предусмотрено создание Blend-объектов, что позволяет получать сложные псевдотрехмерные фигуры, выполнять импорт трехмерных объектов, созданных в среде Serif 3DPlus, и вставку растровых изображений (в форматах JPG, BMP, EMF, WMF, PNG и др.). По окончании подготовки иллюстрации для придания ей большей эффектности можно добавить подходящий фон из встроенной библиотеки, а также внедрить водяные знаки. Созданные иллюстрации и анимации сохраняются в собственных форматах программы, при этом первые могут быть экспортированы в популярные растровые форматы, а вторые — в формат animated Gif.

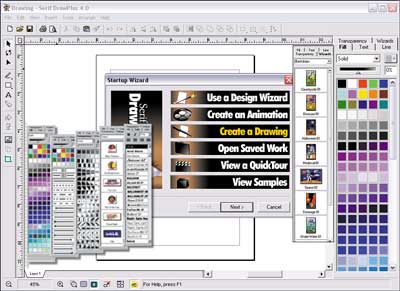

Рис. 9. Некоторые меню, отвечающие за создание и настройку
векторных элементов в Serif DrawPlus

Пакет предлагается в двух вариантах: платном Serif DrawPlus 8.0 и бесплатном Serif DrawPlus 4.0. Платная версия имеет гораздо более обширные библиотеки встроенных элементов, несколько более удобна в работе и отличается большей функциональностью, в частности позволяет использовать коннекторы для соединения элементов, создавать массивы векторных объектов, экспортировать иллюстрации с оптимизацией, трассировать растровые изображения и др.

Mayura Draw 4.3

Разработчик: Mayura Software

Сайт программы: http://www.mayura.com/

Размер дистрибутива: 1,3 Мбайт

Способ распространения: shareware (30-дневная демо-версия — http://www.mayuradraw.com/mdraw.zip)

Mayura Draw — компактный пакет для работы с векторной графикой, рассчитанный на широкий круг пользователей. Он отличается простым и понятным интерфейсом (рис. 10), очень прост в освоении и предлагается за небольшую плату, а потому может стать идеальным решением для знакомства с векторной графикой, например при обучении детей. В этом случае разумнее воспользоваться версией 3.1, для которой имеется модуль поддержки русского языка (http://www.mayura.com/mdraw31r.zip). Вместе с тем возможностей этого пакета вполне достаточно для создания простых иллюстраций (рис. 11). Его можно рекомендовать тем пользователям, кто мало знаком с компьютерной графикой, но хочет создать несложное векторное изображение, например, для иллюстрирования текста, презентации и т.п. Кроме того, в Mayura Draw предусмотрен экспорт в формат SVG, поэтому пакет может использоваться и для разработки статичной SVG-графики.



Рис. 10. Интерфейс программы Mayura Draw

Рис. 11. Примеры иллюстраций, созданных
при помощи Mayura Draw

Mayura Draw поддерживает базовые инструменты векторной графики и позволяет создавать векторные иллюстрации на основе графических примитивов, линейных и криволинейных контуров и текста, которые могут дополняться растровыми изображениями. Возможен импорт иллюстраций из AI-файлов с целью их редактирования. Среди функций пакета — удобные средства выравнивания, группировка объектов, управление прозрачностью, использование направляющих и линеек для точного размещения объектов и простые трансформации: масштабирование, вращение, деформация. Поддержка слоев у Mayura Draw отсутствует, но предусмотрена возможность перемещения объектов на передний/задний план. Полученные векторные изображения сохраняются в собственном формате или могут быть экспортированы в векторные либо растровые форматы: SVG, EPS, PS, AI, PDF, WMF, EMF, GIF, JPEG, PNG, BMP и TIFF.
