Источники бесперебойного питания для дома и небольшого офиса

Максим Афанасьев

Методика тестирования

Результаты тестирования

Выбор редакции

Участники тестирования

APC Smart-UPS 1500 XL

IPPON Smart Winner 1500

MGE Pulsar Evolution 1500

POWERCOM SMART KING SMK-1500A-LCD

SVEN Power Pro 1400

Cito Power CLP-1500

Tripplite OMNIVSINT1500XL

Lighthouse PRO 1500



В тестовой лаборатории «КомпьютерПресс» проведено тестирование восьми источников бесперебойного питания типа Line-Interactive с выходной мощностью в пределах от 1400 до 1500 В·А: APC Smart-UPS 1500 XL, IPPON Smart Winner 1500, Lighthouse PRO 1500, MGE Pulsar Evolution 1500, POWERCOM SMART KING SMK-1500A-LCD, SVEN Power Pro 1400, Cito Power CPL-1500 и Tripplite OMNIVSINT1500XL.

Для российских пользователей до сих пор остается актуальной задача обеспечения непрерывной подачи электроэнергии, поскольку даже кратковременное отключение питания или всплеск напряжения может привести к серьезным последствиям для такого оборудования, как компьютеры, оргтехника и электронные устройства. Для реализации резервного электропитания дома и в небольших офисах больше всего подходят источники бесперебойного питания (ИБП), которые в отсутствие электроэнергии питают подключенное к ним оборудование от встроенной батареи, а при резком понижении или повышении напряжения приводят его к норме (230 В). На рынке представлено множество моделей ИБП, которые делятся как по типу работы внутренних схем, так и по назначению.

Для крупных предприятий предназначены источники бесперебойного питания очень высокой степени надежности, а также, что немаловажно, с большим временем работы от аккумуляторов. Стоимость таких устройств соответствует качеству.

В источниках типа Standby и Line-Interactive, предназначенных в первую очередь для домашнего использования или для установки в офисах либо в серверных, питание нагрузки в основном осуществляется от сети электропитания, и только при очень сильном отклонении входного напряжения от номинала источник переходит на питание от батарей. Если входящее напряжение не сильно отличается от номинала, хотя и является пониженным или повышенным, в источниках типа Line-Interactive включается блок AVR. При питании от сети производится фильтрация входного напряжения. Источники типа Line-Interactive, как правило, имеют более качественные блоки анализа состояния сети, а их главной отличительной особенностью является наличие блока автоматического регулирования напряжения (Automatic Voltage Regulator, AVR), который ступенчато изменяет напряжение на выходе ИБП в случае отклонения входного напряжения, вследствие чего в какой-то мере стабилизируется выходное напряжение. Блок AVR бывает различных типов и может иметь разное количество ступеней переключения.

На этот раз нами было проведено тестирование ИБП типа Line-Interactive с выходной мощностью в пределах от 1400 до 1500 В·А. Такие ИБП могут применяться для защиты персональных компьютеров и рабочих станций, а также серверов, телекоммуникационного, медицинского и промышленного оборудования от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, снижения, повышения и полного исчезновения напряжения в электросети. Стоит отметить, что программное обеспечение, входящее в комплект поставки большинства ИБП, значительно расширяет их функциональные возможности. Два из восьми тестируемых ИБП (MGE и APC) предназначены в первую очередь для защиты серверов, так как имеют форму корпуса для установки в серверные стойки.

Методика тестирования

Учитывая возможности нашего стенда и ограниченное время тестирования, за которое невозможно проверить такие показатели, как надежность и ресурс, мы выбрали для тестирования следующие параметры:

  • максимальное время работы от батарей без подзарядки;
  • работа системы автоматического регулирования напряжения;
  • напряжение перехода на батареи и обратно на сеть;
  • время переключения на работу от батарей;
  • форма выходного напряжения при работе от батарей;
  • характер отключения при разряде батарей;
  • возможность холодного старта;
  • автоматическое завершение работы при отключении питания.

Для регистрации формы выходного напряжения при различных режимах работы ИБП использовался стенд, составленный из устройства синхронизации и компьютера с установленным программно-аппаратным комплексом BORDO B-211A, состоящим из PCI-карты и комплекта ПО и представляющим собой цифровой осциллограф общего назначения с диапазоном измеряемых сигналов от 0 до 50 МГц.

Устройство синхронизации обеспечивало отключение ИБП от сети при достижении вершины положительного полупериода сетевого напряжения и своевременный запуск ждущей развертки осциллографа.

Проверка работы блока автоматического регулирования напряжения проводилась при помощи автотрансформатора (ЛАТР). Сначала на входе ИБП устанавливалось напряжение 250 В, которое плавно снижалось до перехода ИБП на питание нагрузки от батарей. При этом регистрировались все точки срабатывания автоматического регулятора напряжения — по скачкообразному изменению напряжения на нагрузке. Для каждой точки регистрировались показатели входного и выходного напряжения — как установившиеся сразу после переключения, так и действовавшие перед самым переключением. Затем выполнялось повышение входного напряжения до 250 В. Предельное значение входного напряжения (255 В) определялось возможностями нашей электросети и автотрансформатора (более высокое напряжение удавалось получить не каждый день).

В качестве нагрузки ИБП использовался компьютер с процессором Pentium 4 3,0 ГГц и электронно-лучевым монитором Samsung SyncMaster 750s с диагональю 17 дюймов. Все возможности по управлению потребляемой мощностью на компьютере были отключены. Перед началом тестирования каждого ИБП проводилась зарядка его аккумулятора от сети в течение не менее 12 ч.

Результаты тестирования

Учитывая тенденции рынка ИБП, многие производители пытаются придать оригинальность стандартным корпусам устройств, некогда отличавшимся друг от друга лишь расположением и формой нескольких кнопок и светодиодов. Одни снабжают модели информативным жидкокристаллическим дисплеем, на котором наглядно отображается текущее состояние сети, другие разделяют их на два блока: блок управления и блок батареи. К тому же для большинства новых моделей ИБП для дома и небольшого офиса характерно деление выходных розеток на две группы, одна из которых предназначена только для защиты от различных помех в электросети и мгновенных скачков напряжения и выполняет функции сетевого фильтра, а вторая, в дополнение к фильтрации, обеспечивает резервное питание нагрузки при низком напряжении в сети или при его отсутствии.

Протестированные ИБП обладают возможностью холодного старта, а в ситуациях, требующих внимания пользователя, подают звуковые сигналы, частота и продолжительность которых зависит от модели и изменяется в зависимости от обстоятельств.

Все источники бесперебойного питания имеют порты для подключения к компьютеру и позволяют автоматически завершить работу компьютера с закрытием приложений и сохранением рабочих файлов при длительном отключении электропитания. Как правило, главным интерфейсом подключения является USB, но некоторые модели поддерживают подключение по последовательному порту. Входящие в комплект утилиты мониторинга состояния электросети и питания нагрузки довольно точно показывают напряжение, частоту электрической сети и мощность подключенной к ИБП нагрузки. Большинство тестируемых устройств оснащено вентиляторами для охлаждения внутренних отсеков ИБП при питании от батарей, что создает дополнительный шум.

Все модели ИБП продемонстрировали хорошую работу при стандартной нагрузке. Краткие технические характеристики и примерные цены на устройства приведены в таблице.

Результаты тестирования и технические характеристики ИБП



APC Smart-UPS 1500 XL

Tripplite OMNIVSINT1500XL

MGE Pulsar Evolution 1500

Lighthouse PRO 1500

Cito Power CLP-1500

Sven Power Pro 1400

IPPONSmart Winner 1500

Powercom Smart King SMK-1500A-LCD

Мощность, В·А

1500

1500

1500

1500

1500

1400

1500

1500

Диапазон входного напряжения без перехода на батареи, В

151-286

148-275

165-260

160-275

187-275

170-280 (153-295)

187-275

165-265

Частота, Гц

50/60 ­± 3

50/60

50/60, автовыбор

50 ± 5%

47-63

50/60, автовыбор

47-63

50 ± 5%

Количество выходных розеток

12

8

4 + 2

6

6

8

6

6

Холодный старт

Да

Да

Да

Да

Да

Да

Да

Да

Размеры (ШxВxГ), мм

86,5x438x483

86,5x438x483

147x234x360

217x87x413,5

165x216x450

217x87x413,5

120x445x200

Масса, кг

35

15

18

13

6,5+12

26,5

6,5+12

16,8

Цена, долл.

900,00

260,00

500,00

120,00

220,00

200,00

200,00

410,00

Время работы до полной разрядки батареи

69 мин 46 с

45 мин 48 с

41 мин 52 с

25 мин 45 с

40 мин 44 с

1 ч 5 мин 05 с

45 мин 35 с

35 мин 36 с

Точки переключения при понижении напряжения [на входе/на выходе], В

246/244

245/243













198/223

200/220



220/216

235/234

235/230

235/234

233/231

185/232

180/230

185/210

185/215

210/237

195/220

210/237

200/234

Переключение на батарею при напряжении, В

160

148

165

160

187

170

187

165

Отключение от батареи при напряжении, В

166

153

170

170

192

175

192

170

Точки переключения при повышении напряжения [на входе/на выходе], В

190/215

183/200

190/191

200/198

215/216

200/201

215/216

210/205

212/212

205/206



230/200

240/215

240/212

240/215

238/206

255/223

250/220













Выбор редакции

Знак «Выбор редакции» присуждался за лучшее качество и за лучшее соотношение «цена/качество». По результатам тестирования победителями стали следующие ИБП: SVEN Power Pro 1400 — по соотношению «цена/качество»; Tripplite OMNIVSINT1500XL — как самый качественный и функциональный ИБП, а устройство APC Smart-UPS 1500 XL было отмечено знаком «Редакция рекомендует» как самый качественный и функциональный ИБП для серверов.

Участники тестирования

APC Smart-UPS 1500 XL

ИБП APC Smart-UPS 1500 XL относится к типу Line-Interactive с выходным напряжением синусоидальной формы и имеет выходную мощность 1500 В·А. Данное устройство отмечено знаком «Редакция рекомендует» за его широкие функциональные возможности, стабильность работы во всех режимах и долговременную работу от батарей при отсутствии питания.

Эта модель изготовлена в металлическом корпусе формфактора 2 U, имеющем стандартную для серверных стоек форму. На лицевой панели находятся кнопка включения, многоцветный светодиодный индикатор, указывающий на источник питания нагрузки (сеть или батарея), работу автоматического регулятора напряжения, перегрузку (в процентах), емкость батареи (в процентах) и неисправность ИБП. На задней панели расположены девять выходных розеток IEC и одна входная. Все розетки резервного питания для подключения критичной нагрузки обеспечивают защиту оборудования от падения напряжения вплоть до его полного исчезновения. Там же размещены USB-разъем, последовательный порт и разъем RJ-45, предназначенные для управления ИБП через компьютер или через локальную сеть, а кроме того, находятся разъемы для подключения дополнительных батарей. В ИБП используется аккумуляторная необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом с напряжением 48 В, замену которой пользователь может производить самостоятельно путем снятия верхней крышки ИБП. С целью повышения безопасности ИБП перевозится с отключенной батареей, так что перед началом эксплуатации ее необходимо подключить.

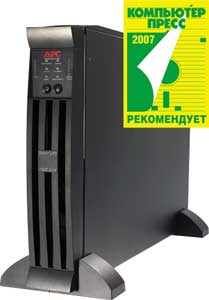

APC Smart-UPS 1500 XL

Предусмотрена настройка блока AVR под условия конкретной электросети, что дает возможность уменьшить количество переключений и тем самым увеличить продолжительность безотказной работы. Момент срабатывания первой ступени повышения и понижения входного напряжения можно выбрать из диапазонов 151-302 и 160-285 В соответственно (с точностью до 1 В).

В комплект поставки входят кабель управления (USB), сетевой кабель, четыре кабеля для подключения устройств через ИБП, руководство пользователя и компакт-диск с программным обеспечением. Если для управления ИБП пользователь предполагает задействовать последовательный порт компьютера, то необходимый кабель также поставляется в комплекте, поскольку стандартный кабель последовательного интерфейса несовместим с данным ИБП.

Программное обеспечение PowerChute Business Edition Basic v.7 позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Программа может посылать через электронную почту, а также по локальной сети предупреждающие сообщения при возникновении сбоев в питании и корректно закрывать операционную систему.

Во время тестирования ступени повышения напряжения блока включились при понижении входного напряжения до 198 и 185 В. При повышении входного напряжения до 250 В выходное напряжение тоже поднялось до 250 В, при 255 В сработал AVR и напряжение понизилось до 225 В.

Переключение на питание от батареи выполнялось быстро (менее 4 мс), выходное напряжение имело идеальную синусоидальную форму без каких-либо нареканий.

По желанию пользователя можно задать номинальное выходное напряжение при работе от батарей (220, 230 или 240 В), а также режим работы AVR, выбрав моменты включения режимов повышения и понижения напряжения. Изменение этих параметров дает возможность настроить ИБП на работу с сетью электропитания, что сокращает количество переключений и продлевает срок службы как самого ИБП, так и батарей.

При тестировании зависимости времени перехода на питание от батарей от величины входного напряжения не наблюдалось — оно составляло около 4 мс (рис. 1). Окончательная форма импульса устанавливалась в течение нескольких периодов.



Рисунок

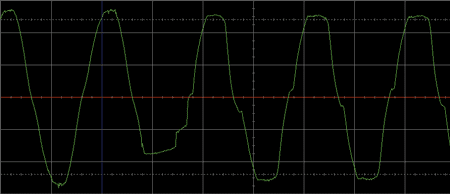

Рис. 1. Переключение на питание от аккумуляторной батареи
APC Smart-UPS 1500 XL

В конце заряда батареи несколько увеличивалась продолжительность импульса, отключение происходило с возникновением небольших колебаний, а переход питания от батареи на питание от сети осуществлялся без задержек и очень чисто.

Время работы до полной разрядки батарей при нагрузке с одним компьютером и 17-дюймовым монитором составило 69 мин 46 с.

В целом стоит отметить, что хотя эта модель не предназначена для домашнего использования, но по результатам тестирования она была отмечена знаком «Редакция рекомендует», поскольку является наиболее качественным решением.

IPPON Smart Winner 1500

ИБП IPPON Smart Power PRO 1500 тоже относится к типу Line-Interactive и обладает выходной мощностью 1500 В·А.

Устройство заключено в пластмассовый корпус оригинальной формы. Эта модель состоит из двух частей: в одной расположены блок управления и блок регулировки напряжения, а в другой — батарея. Два блока имеют одинаковый размер и подключаются друг к другу по силовому кабелю. К блоку, в котором расположена батарея, можно подключить еще одну батарею для повышения общей емкости аккумуляторов.

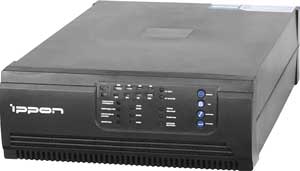

IPPON Smart Winner 1500

На передней панели блока управления находятся кнопка включения и несколько светодиодных индикаторов, указывающих на источник питания нагрузки (сеть или батарея), состояние батареи и нагрузку и выдающих предупреждение о превышении допустимой нагрузки, а кроме того, несколько функциональных клавиш для самотестирования и переключения режима работы (220, 230, 240 В). На задней панели ИБП размещены разъемы RJ-11 для защиты телефона и модема (включая ADSL). Здесь же находятся разъемы USB и RS-232 для подключения ИБП к компьютеру. Разъемы IEC для подключения нагрузки выведены отдельным блоком, который может быть закреплен как на боковой, так и на верхней панели ИБП. Всего устройство оснащено шестью разъемами, которые обеспечивают фильтрацию скачков напряжения в электросети и резервное питание нагрузки от батареи. Разъем для подключения к сети расположен рядом c предохранителем, в нижней части задней панели ИБП.

В комплект поставки входят кабель для подключения к сети электропитания, два кабеля для подключения нагрузки, кабель USB, телефонный кабель, руководство по эксплуатации на русском языке и компакт-диск с ПО.

Программное обеспечение WinPower, поставляемое с ИБП, позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Данное ПО предоставляет неплохие возможности для администрирования ИБП, подключенного к компьютеру и серверам. Программа может также посылать предупреждающие сообщения через электронную почту и пользователям локальной сети в случае сбоев в питании, а также корректно закрывает операционную систему при перебоях в питании.

Блок AVR обеспечивает понижение и повышение входного напряжения. В ходе тестирования режим повышения входного напряжения включился при понижении напряжения до 235 и 210 В, а понижения — при 215 и при 240 В. Переход на питание от батареи осуществлялся при понижении напряжения до 187 В.

Переключение на питание от батарей (рис. 2) независимо от входного напряжения происходило практически без задержки. Переход с питания от батарей на питание от сети также выполнялся без задержек.



Рисунок

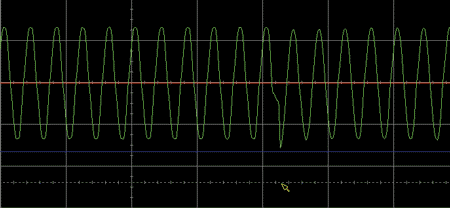

Рис. 2. Переключение на питание от аккумуляторной батареи
IPPON Smart Winner 1500

Время работы до полной разрядки батарей при нагрузке с одним компьютером и 17-дюймовым монитором составило 45 мин 35 с.

Формой выходного напряжения является почти правильная синусоида.

На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 187 В, а к работе от сети вернулся при повышении напряжения сети до 192 В.

MGE Pulsar Evolution 1500

MGE Pulsar Evolution 1500 относится к типу Line-Interactive с выходным напряжением, близким к синусоидальной форме, и обладает выходной мощностью 1500 В·А. Главная особенность данного ИБП — его практическое назначение: эта модель, как и ИБП компании APC, ориентирована на защиту серверов и имеет корпус формфактора 2 U, спроектированный специально для установки в серверных стойках.

На передней панели находятся кнопка включения ИБП, две линейки из четырех светодиодов, которые показывают мощность подключенной нагрузки и оставшийся заряд аккумуляторов, а также шесть светодиодов, отражающих состояние ИБП: питание от батарей, подачу напряжения на первый и второй управляемые сегменты, включение режима стабилизации напряжения, перегрузку и неисправность ИБП.

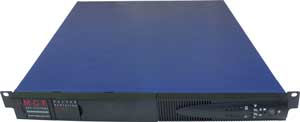

MGE Pulsar Evolution 1500

На задней панели находятся разъем для подключения к сети электропитания, шесть разъемов для подключения нагрузки (два из которых программируемые), разъемы RS-232 и USB для связи с компьютером, разъемы RJ-45 для защиты компьютерной сети от переходных процессов и отсек (NMC Minislot) для установки дополнительных плат (в частности, платы SNMP/WEB, предназначенной для контроля и управления через Ethernet или Интернет). Управляемые разъемы позволяют выполнять дистанционный запуск подключенной нагрузки и управлять временем резервирования.

В комплекте поставляются кабель для подключения к COM-порту, кабель для подключения к USB-порту компьютера, телефонный кабель и инструкция по эксплуатации. Данный ИБП оснащен вентилятором охлаждения, который создает дополнительный шум при работе устройства.

Программное обеспечение, входящее в комплект поставки, позволяет контролировать такие рабочие параметры, как уровень заряда батарей, уровень нагрузки ИБП в процентах и выходное напряжение. С его помощью можно задавать режимы отключения нагрузки, напряжение перехода на питание от батареи при понижении напряжения до 161 или 184 В (точка перехода при повышении напряжения при этом не меняется), выходное напряжение при работе от батарей и ряд других параметров. При отсутствии электропитания программа закрывает операционную систему и отключает компьютер. Также можно задать значение выходного напряжения (200, 220, 230 или 240 В), напряжения срабатывания блока AVR и напряжения перехода на питание нагрузки от батареи. Все параметры имеют широкие пределы регулирования, зависящие от установленной величины выходного напряжения, что позволяет выполнить точную настройку.

Переключение на питание от батарей (рис. 3) независимо от входного напряжения происходило практически без задержки. Переход с питания от батарей на питание от сети выполнялся без задержек.



Рисунок

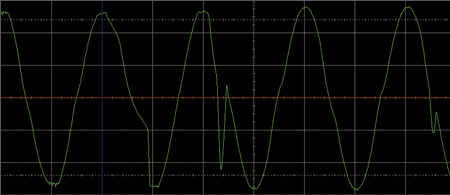

Рис. 3. Переключение на питание от аккумуляторной батареи
MGE Pulsar Evolution

Время работы до полной разрядки батарей при нагрузке с одним компьютером и 17-дюймовым монитором составило 41 мин 52 с.

При заводских установках режим повышения выходного напряжения включался при напряжении 185 В, а понижения — при 190 В.

На питание от батарей источник перешел при снижении входного напряжения до 165 В (заводская установка) и вернулся на работу от сети при последующем повышении напряжения сети до 170 В.

POWERCOM SMART KING SMK-1500A-LCD

POWERCOM SMART KING SMK-1500A-LCD принадлежит к типу Line-Interactive и имеет выходную мощность 1500 В·А.

ИБП изготовлен в пластмассовом корпусе и имеет оригинальный дизайн. На передней панели расположены кнопка включения и жидкокристаллический дисплей, на небольшом экране которого отображается различная информация о текущем состоянии устройства: источнике питания нагрузки (сеть или батарея), низком уровне заряда и необходимости замены аккумулятора и перегрузки ИБП, входном напряжении, выходном напряжении, частоте напряжения и многом другом. Также на лицевой панели находится кнопка управления дисплеем, позволяющая переключать режим отображения информации.

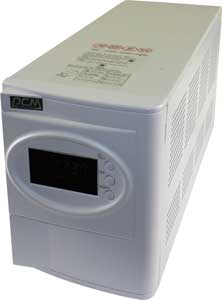

POWERCOM SMART KING SMK-1500A-LCD

На задней панели ИБП находятся разъем для подключения к сети электропитания со встроенным гнездом для плавкого предохранителя, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной или телефонной сети и разъем USB для подключения к компьютеру. Здесь же расположены шесть розеток IEC для подключения нагрузки, которые наряду с фильтрацией обеспечивают резервное питание нагрузки от батареи.

В комплект поставки входят кабель для подключения к сети электропитания, кабель для подключения нагрузки, кабель USB, телефонный кабель, руководство по эксплуатации и компакт-диск с ПО.

Программное обеспечение UPSMON Plus позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и производить различные настройки ИБП. При отсутствии электропитания программа закрывает операционную систему и отключает компьютер. ПО может также посылать предупреждающие сообщения администратору через пейджер, модем или электронную почту. Программу можно русифицировать, скачав обновление с сайта производителя.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при напряжении 233 и 200 В, а понижения — при 170, 210 и 238 В.

Зависимости времени перехода на питание от батареи от величины входного напряжения не наблюдалось — оно составляло около 2 мс (рис. 4). Окончательная форма импульса устанавливалась в течение нескольких периодов и представляла собой практически идеальную синусоиду.



Рисунок

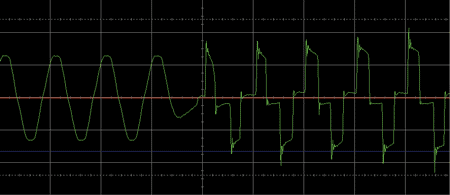

Рис. 4. Переключение на питание от аккумуляторной батареи
POWERCOM SMART KING SMK-1500A-LCD

В конце заряда батареи форма выходного напряжения изменилась незначительно, а именно: немного уменьшилась амплитуда и увеличилась продолжительность импульса. Возврат с питания от батареи на питание от сети произошел без задержек.

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 35 мин 36 с.

На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 165 В, а к работе от сети вернулся при повышении напряжения сети до 170 В.

SVEN Power Pro 1400

ИБП SVEN Power Pro 1400 типа Line-Interactive обладает выходной мощностью 1400 В·А.

Данное устройство было отмечено знаком «Выбор редакции» за лучшее соотношение «цена/качество», хорошие функциональные возможности, продолжительное время работы от аккумулятора и приемлемую цену.

Устройство имеет черный металлический корпус, на передней панели которого расположены кнопка управления ИБП и четыре светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда и необходимость замены аккумулятора и перегрузку ИБП. С помощью кнопки управления выполняются включение и выключение ИБП, включение режима самодиагностики и выключение звукового сигнала.

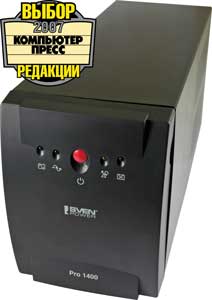

SVEN Power Pro 1400

На задней панели находятся разъем для подключения к сети электропитания, светодиодный индикатор наличия «земли», восемь розеток IEC для подключения нагрузки, разъемы RJ-45 для защиты оборудования от скачков напряжения в компьютерной сети или телефонной линии, автоматический предохранитель от перегрузок (в исходное состояние после перегрузки автоматический предохранитель приводится нажатием кнопки), разъем управления стандартный RS232 (DB-9F) и кнопка сброса микропроцессора UPS. С помощью переключателей выбора режима работы включается и выключается режим экономии энергии, устанавливаются частота переменного напряжения в сети электроснабжения и номинальное входное напряжение.

Можно задать номинальное напряжение 200, 220, 230 или 240 В с помощью переключателей без подключения к компьютеру, при этом изменяется диапазон работы без перехода на батарею и точки срабатывания системы автоматического регулирования напряжения. Таким образом можно настроить ИБП на работу с сетью электропитания, чтобы уменьшить количество переключений и продлить срок службы как ИБП, так и батареи. Например, нижним пределом перехода на аккумуляторы можно задать величину в 153 В.

В режиме экономии энергии ИБП, к которому не была подключена нагрузка, выключится через 10 мин после отключения электроснабжения.

В комплект поставки входят сетевой кабель, кабель для подключения нагрузки, стандартный кабель последовательного интерфейса RS232, телефонный кабель, инструкция по эксплуатации и диск с программным обеспечением.

Программное обеспечение SvenPowerManager позволяет контролировать рабочие параметры (входное и выходное напряжение, частоту, емкость аккумулятора, уровень нагрузки и т.д.) и настраивать ИБП. Эта программа может посылать предупреждающие сообщения через электронную почту или пользователям локальной сети при возникновении сбоев в питании, а также корректно закрывать операционную систему при перебоях в питании.

ИБП SVEN Power Pro 1400 продемонстрировал зависимость времени перехода на питание нагрузки от батареи от действующего входного напряжения — оно равнялось 11,2 мс при входном напряжении 180 В и снизилось до 9,6 мс при повышении входного напряжения до 220 В. Переключение сопровождалось переходным процессом с многочисленными импульсами при формировании аппроксимированной синусоиды (рис. 5), что не отражается на работе подключенного оборудования.



Рисунок

Рис. 5. Переключение на питание от аккумуляторной батареи
SVEN Power Pro 1400

В конце разряда батареи форма выходного напряжения заметно изменилась: уменьшилась амплитуда и увеличилась продолжительность импульса. Отключение выполнялось практически мгновенно. Возврат с питания от батареи на питание от сети произошел без задержек.

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 1 ч 5 мин 5 с, что является лучшим результатом в этом тестировании.

На питание нагрузки от батарей ИБП перешел при понижении входного напряжения до 170 В, а к работе от сети вернулся при повышении напряжения сети до 175 В.

Lighthouse PRO 1500

Модель Lighthouse Pro 1500 относится к типу Line-Interactive и имеет выходную мощность 1500 В·А. ИБП заключен в компактный корпус c логотипом Lighthouse на лицевой части. На передней панели расположены кнопка включения и четыре светодиодных индикатора, указывающих на источник питания нагрузки (сеть или батарея), низкий уровень заряда аккумулятора и перегрузку ИБП.

На задней панели ИБП находятся шесть розеток IEC320 для подключения нагрузки — все они обеспечивают не только фильтрацию скачков напряжения, но и резервное питание нагрузки от батареи. Там же располагаются и розетки RJ-45/RJ-11 для защиты модемной линии или LAN-сети. Для связи с компьютером данная модель использует подключение через USB-порт. Как и в большинстве участвовавших в данном тестировании ИБП, в этой модели предусмотрена возможность холодного старта — включения нагрузки без подключения к сети.

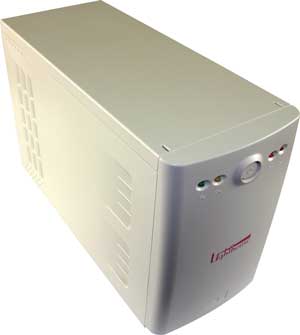

Lighthouse PRO 1500

В комплект поставки входят кабель для подключения к сети электропитания, кабель для подключения нагрузки, кабель USB и руководство по эксплуатации.

Программное обеспечение позволяет контролировать рабочие параметры и настраивать ИБП.

На питание нагрузки от батареи этот ИБП перешел при понижении входного напряжения до 160 В, а к работе от сети вернулся при повышении напряжения сети до 170 В. Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 25 мин 45 с.

Переход на питание нагрузки от батареи (рис. 6) выполнялся быстро — примерно за 5 мс, но при этом возникали незначительные всплески.



Рисунок

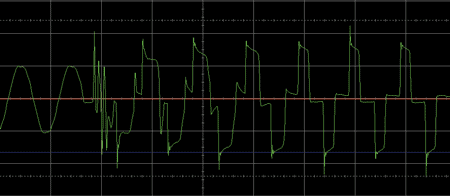

Рис. 6. Переключение на питание от аккумуляторной батареи
Lighthouse PRO 1500

В конце заряда батареи форма выходного напряжения заметно изменилась: уменьшилась амплитуда и увеличилась продолжительность импульса. Отключение сопровождалось несколькими колебаниями небольшой амплитуды. Возврат с питания от батареи на питание от сети осуществлялся без задержек.

Блок автоматической регулировки напряжения включался при повышении напряжения до 185 и 220 В (с 240 В). Понижение выходного напряжения выполнялось при порогах в 200 и 230 В.

Стоит отметить один небольшой, но весьма неприятный недостаток устройства: при сильном понижении напряжения (с 220 до 150 В) ИБП перезапускается, а значит, нагрузка тоже отключается. При простом отключении внешнего напряжения ИБП переключается на режим работы от аккумуляторов.

Cito Power CLP-1500

ИБП Cito Power CLP-1500 относится к типу Line-Interactive и обладает выходной мощностью 1500 В·А. По техническим характеристикам и внешнему виду эта модель практически идентична модели IPPON Smart Winner 1500.

Устройство заключено в пластмассовый корпус оригинальной формы. Модель состоит из двух частей: в одной расположены блок управления и блок регулировки напряжения, а в другой — батарея. Оба блока имеют одинаковый размер и подключаются друг к другу по силовому кабелю. К блоку, в котором расположена батарея, можно подключить еще одну батарею для повышения общей емкости аккумуляторов.

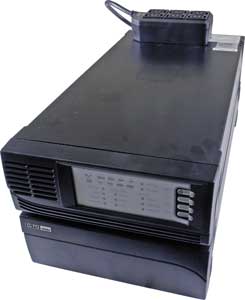

Cito Power CLP-1500

На передней панели блока управления размещаются кнопка включения и несколько светодиодных индикаторов, указывающих на источник питания нагрузки (сеть или батарея), состояние батареи, нагрузку и выдающих предупреждение о превышении допустимой нагрузки, а также несколько функциональных клавиш для самотестирования и переключения режима работы (220, 230, 240 В). На задней панели ИБП находятся разъемы USB и RS-232 для подключения ИБП к компьютеру. Разъемы IEC для подключения нагрузки выведены отдельным блоком, который может быть закреплен как на боковой, так и на верхней панели ИБП. Всего устройство обладает шестью разъемами, обеспечивающими фильтрацию скачков напряжения в электросети и резервное питание нагрузки от батареи. Разъем для подключения к сети расположен рядом c предохранителем, в нижней части задней панели ИБП.

В комплект поставки входят кабель для подключения к сети электропитания, два кабеля для подключения нагрузки, кабель USB, телефонный кабель, руководство по эксплуатации на русском языке и компакт-диск с ПО.

Блок AVR обеспечивает понижение и повышение входного напряжения. Режим повышения входного напряжения включился при понижении напряжения до 235 и 210 В, а понижения — при 215 и 240 В. Переход на питание от батареи осуществлялся при понижении напряжения до 187 В.

Эта модель продемонстрировала время перехода на питание от батареи 4 мс при входном напряжении 220 В (рис. 7).



Рисунок

Рис. 7. Переключение на питание от аккумуляторной батареи
Cito Power CLP-1500

В конце заряда батареи форма выходного напряжения заметно изменилась: уменьшилась амплитуда и увеличилась продолжительность импульса. Отключение было выполнено без всплесков. Возврат с питания от батарей на питание от сети совершался без задержек.

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 40 мин 44 с. Напряжение питания во время работы от аккумуляторов составляло 233 В.

На питание нагрузки от батареи ИБП перешел при понижении входного напряжения до 187 В, а к работе от сети вернулся при повышении напряжения сети до 192 В.

Tripplite OMNIVSINT1500XL

Источник бесперебойного питания Tripplite OMNIVSINT1500XL типа Line-Interactive имеет выходную мощность 1500 В·А. Данное устройство было отмечено нами знаком «Выбор редакции» за лучшие показатели качества, отличные функциональные возможности и приемлемую цену.

Внешний вид устройства несколько необычен. Корпус ИБП имеет форму куба и занимает значительно меньше места, чем другие тестировавшиеся модели.

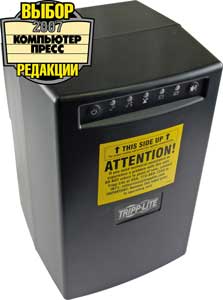

Tripplite OMNIVSINT1500XL

На передней панели расположены кнопка включения со встроенным индикатором зеленого цвета и два индикатора красного цвета, обозначающие неисправность батареи и перегрузку или неисправность электроники ИБП. На задней панели ИБП находятся тепловой размыкатель, разъемы RJ-45 для защиты оборудования от скачков напряжения телефонной и локальной сети, COM- или USB-разъемы для подключения к компьютеру. Здесь же расположены восемь розеток IEC для подключения нагрузки с возможностями фильтрации и перехода на резервное питание от батареи.

В комплект поставки входят два кабеля для подключения нагрузки, кабель для подключения к последовательному порту, кабель USB, инструкция по эксплуатации и диск с программным обеспечением.

Блок AVR обеспечивает понижение и повышение входного напряжения. Стоит отметить максимальное количество режимов переключения у этой модели для всех протестированных устройств, а нижний порог входного напряжения является самым низким для них.

Режим повышения входного напряжения включился при напряжении 245, 200 и 180 В, а понижения — при 153, 183, 205 и 250 В. Выходное напряжение при питании от батареи составляло 200 В.

Из недостатков модели стоит отметить форму выходного напряжения, представляющую собой аппроксимированную синусоиду. Время перехода на питание от батареи (рис. 8) составило 6 мс, что является неплохим результатом.



Рисунок

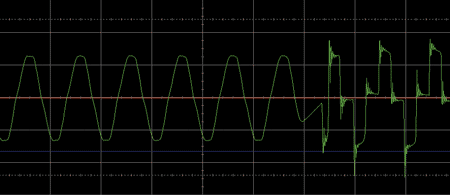

Рис. 8. Переключение на питание от аккумуляторной батареи
Tripplite OMNIVSINT1500XL

В конце заряда батареи форма выходного напряжения заметно изменилась: уменьшилась амплитуда и увеличилась продолжительность импульса, а также повысилось до 230 В напряжение. Отключение было выполнено без всплесков. Возврат с питания от батарей на питание от сети происходил без задержек.

Питание компьютера с 17-дюймовым монитором обеспечивалось в течение 45 мин 48 с.

На питание нагрузки от батарей ИБП перешел при понижении входного напряжения до 148 В, а к работе от сети вернулся при повышении напряжения сети до 153 В. Такая схема работы хорошо подходит для районов, характеризующихся пониженным входным напряжением, например для дачных поселков или мест, где идет строительство.



Редакция выражает признательность за предоставление для тестирования источников бесперебойного питания:

  • представительству компании APC (www.apc.ru) — за APC Smart-UPS XL;
  • компании Sven Group (www.sven.ru) — за SVEN Power Pro 1400;
  • компании MERLION (www.merlion.ru; тел.: (495) 784-1471) — за IPPON Smart Winner 1500;
  • представительству компании MGE UPS SYSTEMS (www.mgeups.ru; тел.: (495) 783-5507) — за MGE Pulsar Evolution 1500;
  • представительству компании POWERCOM (www.pcm.ru) за POWERCOM SMART KING SMK-1500A-LCD;
  • компании Inel (www.inel.ru: (495) 755-9518) за Lighthouse PRO 1500;
  • компании «Тайле» (www.tayle.com; тел.: (495) 710-7125) за Cito Power CLP-1500;
  • официальному дистрибьютору продуктов Tripplite компании MICS (www.mics.ru; тел: (495) 795-0998) за Tripplite OMNIVSINT1500XL.



В начало В начало

КомпьютерПресс 7'2007


Наш канал на Youtube

1999 1 2 3 4 5 6 7 8 9 10 11 12
2000 1 2 3 4 5 6 7 8 9 10 11 12
2001 1 2 3 4 5 6 7 8 9 10 11 12
2002 1 2 3 4 5 6 7 8 9 10 11 12
2003 1 2 3 4 5 6 7 8 9 10 11 12
2004 1 2 3 4 5 6 7 8 9 10 11 12
2005 1 2 3 4 5 6 7 8 9 10 11 12
2006 1 2 3 4 5 6 7 8 9 10 11 12
2007 1 2 3 4 5 6 7 8 9 10 11 12
2008 1 2 3 4 5 6 7 8 9 10 11 12
2009 1 2 3 4 5 6 7 8 9 10 11 12
2010 1 2 3 4 5 6 7 8 9 10 11 12
2011 1 2 3 4 5 6 7 8 9 10 11 12
2012 1 2 3 4 5 6 7 8 9 10 11 12
2013 1 2 3 4 5 6 7 8 9 10 11 12
Популярные статьи
КомпьютерПресс использует
