Тестирование многофункциональных струйных устройств формата А4
Измерение скоростных характеристик принтера
Определение точности цветопередачи принтера
Разрешающая способность принтера
В настоящее время рынок персональных устройств печати переполнен различными МФУ, которые медленно, но верно сменяют домашние принтеры, например домашние сканеры они уже практически полностью вытеснили с рынка — их производство свернуто всеми основными производителями. Такая же ситуация наблюдается и с обычными принтерами — выпускается все меньше подобных моделей. Для домашних пользователей больше подходит струйная технология печати: такие устройства заметно дешевле лазерных и светодиодных, то же самое касается и расходных материалов (картриджей и бумаги). Поэтому неудивительно, что большинство многофункциональных устройств, ориентированных на конечного пользователя и на небольшие компании, построено на основе именно струйной технологии печати. Также стоит отметить, что цветная струйная печать обходится гораздо дешевле и позволяет получать фотографии лабораторного качества.
В нашем тестировании принимали участие цветные струйные МФУ стоимостью от 250 до 350 долл. Большинство из них имеют четырехцветную систему печати и могут печатать не только на обычной бумаге, но и на специальной фотобумаге, обеспечивая получение фотографий высокого качества. Поскольку МФУ — это гибрид сканера и принтера, то при их сравнении учитывались все дополнительные функциональные возможности обоих устройств.
Методика тестирования
Тестирование выполнялось на рабочей станции с установленной операционной системой Microsoft Windows XP SP2. Настройка устройств сводилась к установке драйверов и необходимого программного обеспечения. При тестировании принтеров использовались программы Adobe Acrobat Reader 9, MS Word 2003 и Adobe Photoshop CS2. Для того чтобы все тестируемые устройства имели равные условия, для тестирования применялись два типа бумаги: обычная плотностью 80 г/м2 для печати текста и смешанных документов и специальная фотобумага Lomond Super Glossy плотностью 170 г/м2 для печати фотографий и других тестовых шаблонов, требующих высокого качества изображения. Если в комплекте с МФУ поставлялась фотобумага от его производителя, то она использовалась вместо бумаги Lomond (при одинаковых характеристиках).
Перед тестированием каждое исследуемое МФУ было откалибровано с помощью профессионального спектрофотометра GretagMacbeth Eye-One Pro, то есть были получены профайлы для печатающего модуля. Отметим, что понятие профайла принтера имеет смысл только при указании конкретного типа бумаги, на которой выполняется печать.
Для создания профайла использовался спектрофотометр GretagMacbeth Eye-One Pro в комплекте с программным обеспечением Eye-One Match 3.6.1 и ProfileMaker Pro 5.0.5. Для того чтобы создать профиль принтера, на МФУ распечатывался специальный шаблон с цветовыми полями из приложения Adobe Photoshop CS2. При печати шаблона применялась фотобумага Lomond Super Glossy формата A4, при этом печать производилась в режиме наилучшего качества. Чтобы получить реальную картину цветового охвата принтера и затем подобрать наиболее правильный с точки зрения цветопередачи профайл к нему, печать повторялась три раза с различными установками цвета: при отключенном управлении цветом, при использовании драйвера принтера и при применении профайла, созданного на основе данных, полученных с предыдущих калибровок. После того как шаблон был распечатан, в специализированной программе ProfileMaker Pro 5.0.5 с помощью спектрофотометра GretagMacbeth Eye-One Pro считывались все цветовые поля с него, а затем результат сохранялся в текстовом файле, на основе которого с помощью той же программы создавался профайл принтера.
Профайл принтера позволяет просмотреть его цветовой охват в трехмерном виде и сравнить его с цветовыми охватами других принтеров или с цветовым охватом Adobe RGB (1998) «идеального» принтера. Для этого использовалась специальная утилита для работы с профайлами — CHROMIX ColorThink 2.1.2. Она также позволяет сравнить цветовые охваты различных устройств по их профилям в системах координат Luv и Xxy, причем как в трехмерном, так и в двумерном виде. Чем больше цветовой охват принтера, тем лучше.
После сравнения полученных профайлов конкретного устройства был выбран наиболее обширный по цветовому охвату, который затем применялся при дальнейшей печати тестовых изображений.
Измерение скоростных характеристик принтера
В ходе измерения скоростных характеристик принтера рассчитывался интегральный показатель скорости печати, выраженный в страницах в минуту (стр./мин). Для вычисления интегрального показателя скорости печати выполнялись следующие тестовые задания.
Тест № 1
Печать монохромного документа (Test#1.doc) в формате MS Word 2003, представляющего собой текст в формате MS Word 2003 объемом 15 страниц формата A4 (47 тыс. знаков), содержащий шрифтовые выделения и заголовки. В тексте нет картинок; печать документа производится в стандартном режиме на обычной бумаге. В настройках драйвера принтера устанавливается режим монохромной печати (черно-белый режим без градаций серого). За время распечатывания принимают время от посылки задания на принтер до выхода последней страницы.
Тест № 2
Печать документа (Test#2.doc) в формате MS Word 2003, представляющего собой текст в формате MS Word 2003 объемом 28 страниц формата A4 (29 814 знаков), содержащий текст и импортированные цветные картинки в формате TIFF и JPEG. Печать документа производится в стандартном режиме на обычной бумаге. В настройках драйвера принтера устанавливается режим цветной печати. За время распечатывания принимают время от посылки задания на принтер до выхода последней страницы.
Тест № 3
Печать документа (Test#3.pdf) в формате PDF, представляющего собой восьмистраничную публикацию, содержащую цветной и монохромный текст, графические элементы, а также растровые и векторные иллюстрации. Печать документа производится в стандартном режиме на обычной бумаге. В настройках драйвера принтера устанавливается режим цветной печати. За время распечатывания принимают время от посылки задания на принтер до выхода последней страницы.
Тест № 4
Печать цветной фотографии (Test#4.tif) в формате TIFF размером 28x19 см с разрешением 300 ppi, содержащей образцы цветовых полей. Печать фотографии производится на фотобумаге формата A4 при установке режима высокого качества печати. За время распечатывания принимают время от посылки задания на принтер до выхода последней страницы.
Тест № 5
Печать цветной фотографии (Test#5.tif) в формате TIFF размером 13x18 см с разрешением 300 ppi. Печать фотографии производится на фотобумаге формата 13x18 см (5x7 in) при установке режима высокого качества печати. В данном тесте не допускается активирование фирменных технологий по улучшению цветной печати, реализованных в драйвере принтера. За время распечатывания принимают время от посылки задания на принтер до выхода последней страницы.
Расчет интегрального показателя скорости печати
Для расчета интегрального показателя скорости печати определяется скорость печати каждого теста, выраженная в страницах в минуту (стр./мин). Для расчета скорости печати используется формула:
где N — количество страниц в документе (для печати фотографий N = 1).
Интегральный показатель скорости печати определяется как среднее геометрическое скоростей печати каждого теста:
Определение точности цветопередачи принтера
Для определения точности цветопередачи вводится понятие «идеального принтера», которому соответствует цветовой охват Adobe RGB (1998). Под точностью цветопередачи понимается цветовая разница DE между цветом на идеальном принтере и цветом отпечатка на тестируемом мониторе, усредненная по множеству измеряемых цветовых полей.
В качестве шаблона измеряемых цветовых полей применяется специальный шаблон, который используется для создания профайла принтера. При создании профайла принтера программа ProfileMaker Pro 5.0.5 позволяет сохранить в отдельном текстовом файле измеренные значения цвета в разных цветовых координатах (RGB, L*a*b). Таким образом, сравнивая в специальной программе MesaureTool полученные значения со значениями «идеального принтера» (перевод значений RGB с шаблона в цветовые координаты L*a*b осуществляется в программе Adobe Photoshop CS2), на выходе можно получить искомую величину DE. Чем меньше усредненное значение DE, тем точнее цветопередача у тестируемого принтера.
Описанная процедура повторялась для всех тестовых шаблонов, распечатанных при различных режимах настройки принтера и приложения Adobe Photoshopу СS2. Данные об усредненном значении дельта (D) были занесены в таблицу, а затем по пятибалльной шкале каждому тестируемому МФУ были присвоены соответствующие баллы.
Разрешающая способность принтера
Под разрешением принтера понимается максимальное разрешение (например, 2400 точек на дюйм), при котором печатающее устройство способно корректно и стабильно воспроизводить линии минимального размера (1 пиксел).

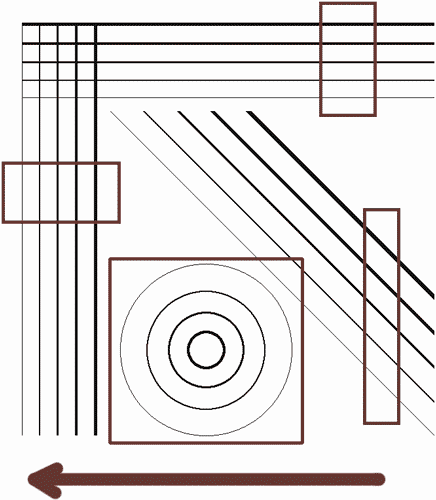

Для определения разрешающей способности принтера распечатывалось несколько шаблонов, представляющих собой набор линий и окружностей (рис. 1).
Наборы линий состояли из параллельных прямых размером 1, 2, 3, 4 и 5 пикселов. Размер линий окружности — 1, 2, 3 и 4 пиксела. Стрелкой показано направление движения бумаги.
Рис. 1. Тестовый шаблон для определения разрешающей
способности принтера
Шаблоны отличались друг от друга только разрешением. Использовались следующие разрешения: 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 и 2600 точек на дюйм. Шаблоны имели размер 10x15 см и распечатывались на фотобумаге в режиме наивысшего качества. На каждом листе распечатывалось четыре шаблона (лист прогонялся через принтер четыре раза). Тест на одно разрешение печатался в двух экземплярах: монохромном и цветом (соответственно настраивался и драйвер принтера при печати), таким образом, на одном листе 10x15 получалось два шаблона с разным разрешением, то есть четыре изображения.
На каждом принтере шаблоны с разным разрешением печатались до тех пор, пока правильно отображалось изображение. Следует учитывать, что некоторые принтеры выдают плохое разрешение только по горизонтальной плоскости, а другие — только по вертикальной, поэтому печатать шаблоны необходимо до тех пор, пока картинка совсем не исказится. Все тестируемые модели оценивались по пятибалльной шкале на основе полученных отпечатков.
Результаты, полученные после проведения основных тестовых заданий на скорость и качество печати, были занесены в сводную таблицу. Поскольку предыдущие тестирования показали, что сканирующие модули большинства устройств практически не отличаются друг от друга, то более подробного тестирования сканеров в составе МФУ не проводилось.

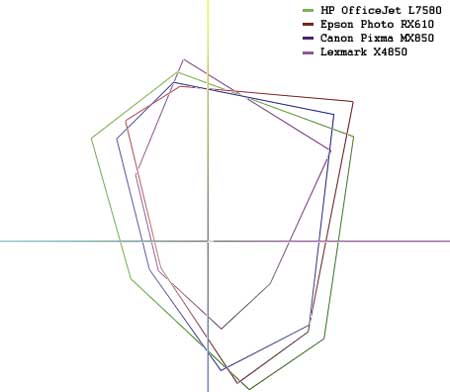

Сравнительные цветовые охваты многофункциональных
устройств
Каждое тестируемое МФУ имеет также дополнительные функциональные возможности и специализированное программное обеспечение, которые тоже оценивались по пятибалльной шкале и были внесены в сводную таблицу. Чтобы не утруждать читателей сравнением полученных в каждом тесте результатов, они оценивались по пятибалльной шкале. В соответствии со всеми этими показателями было выбрано наилучшее МФУ.
Выбор редакции
По итогам тестирования победу в номинации «Самое качественное МФУ» и знак «Выбор редакции» завоевал Epson Photo RX610, продемонстрировавший очень высокие показатели производительности, качества печати и сканирования, удобство в эксплуатации и хорошие функциональные возможности программного и аппаратного обеспечения. В номинации «Оптимальное МФУ» мы отметили знаком «Выбор редакции» модель Lexmark X4850, обладающую весьма привлекательной ценой и высокими показателями качества печати.
Участники тестирования
Lexmark X4850
Скорость печати
Качество печати
Фактическая разрешающая способность принтера
Точность цветопередачи
Оценка ПО и драйверов
Функциональные возможности
Ориентировочная цена: 260 долл.
Компания Lexmark недавно обновила линейку своих многофункциональных устройств. Модель Lexmark X4850 обладает дополнительными функциями и ориентирована прежде всего на небольшие объемы печати в домашних условиях. Эта модель включает сканер, принтер и копир, а также обладает широкими возможностями по подключению.
На глянцевой передней панели, выполненной в серо-белой гамме, расположены ЖК-экран и функциональные кнопки, которые отвечают за выполнение наиболее распространенных действий, таких как копирование, масштабирование, сканирование и т.п. Габариты Lexmark X4850 сравнимы с размерами обычного струйного принтера — 178x454x351 мм, а вес составляет 7,1 кг. Таким образом, эта модель легко может быть установлена на столе рядом с ПК.
Максимальное разрешение принтера при цветной печати составляет 4800 dpi, а при монохромной — 1200 dpi. Столь высокое качество цветной печати достигается за счет использования шестицветной электротермической технологии печати при установленном дополнительном фотокартридже (вместо него также может быть установлен обычный черный картридж — в этом случае МФУ будет четырехцветным (CMYK)). В соответствии с техническими характеристиками при черновой печати скорость монохромной печати у данной модели составляет 30 стр./мин, в цветном режиме — 27 стр./мин. При печати с высоким качеством изображения скорость печати значительно снижается и составляет 10 стр./мин для монохромного режима и 4 стр./мин при цветной печати. Оптическое разрешение сканера у МФУ Lexmark X4850 составляет 600x1200 dpi, при этом возможно увеличение разрешения за счет интерполирования (до 19 200 dpi).
Модель Lexmark X5470 подключается к компьютеру через USB-интерфейс, однако предусмотрена опциональная установка сетевого адаптера Lexmark N4000e Ethernet 10/100Base-TX. Кроме того, это МФУ имеет встроенный беспроводной адаптер стандарта IEEE 802.11g, который работает в режиме ah-doc, то есть в режиме «точка-точка». Помимо этого принтер имеет встроенный картридер, который поддерживает чтение изображений с 14 типов карт памяти. МФУ оборудовано портом USB PictBridge, позволяющим печатать с фотоаппаратов и видеокамер напрямую, без использования компьютера.
Емкость приемного лотка составляет 100 листов, он поддерживает установку бумаги плотностью не более 75 г/м2. Для печати подходят различные типы бумаги с форматом не более А4. При этом рекомендуемая месячная нагрузка составляет 1,5 тыс. отпечатков.
Переключение между разными режимами печати осуществляется несколькими кнопками с подсветкой, каждая из которых отвечает за свой режим, что позволяет легко изменять настройки печати. Жидкокристаллический дисплей имеет полностью русифицированный интерфейс управления. В этом МФУ реализована немаловажная функция автоматического управления качеством изображения для воспроизведения оригиналов, содержащих сочетание текста и графики или цветной фон, а также режим «фото» для улучшенного воспроизведения мелких деталей изображений при копировании фотографий.
Из всех участвовавших в тестировании устройств модель Lexmark X4850 самая дешевая, при этом в ней сочетаются хорошее качество отпечатков и широкая функциональность. Учитывая все это, данная модель была награждена знаком «Выбор редакции» в номинации «Оптимальное МФУ».
Epson Stylus Photo RX610
Скорость печати
Качество печати
Фактическая разрешающая способность принтера
Точность цветопередачи
Оценка ПО и драйверов
Функциональные возможности
Ориентировочная цена: 270 долл.
Epson Stylus Photo RX610 — это одна из новых моделей в линейке многофункциональных устройств компании Epson для домашнего применения. По внешнему виду она ничем не отличается от обычного цветного принтера (лишь немного больше по размеру), однако содержит еще сканер и копир.
Данная модель выделяется приятным дизайном: корпус окрашен в серебристый цвет и имеет черную окантовку нижней части. Габариты устройства — 446x432x237 мм, а его вес — 12 кг. Все функциональные клавиши и панель управления находятся в середине верхней части МФУ. Там же расположен жидкокристаллический цветной дисплей с диагональю 5 см для более удобной работы с установками устройства. Экран размещен под небольшим уклоном и имеет неплохой угол обзора, благодаря чему с МФУ можно работать не только стоя, но и сидя.
Печатающее устройство в Epson Stylus Photo RX610 построено по струйной пьезоэлектрической технологии. В принтере реализована шестицветная технология представления цвета CLcMLmYK. Чернила разных цветов находятся в отдельных картриджах, что позволяет менять только тот картридж, в котором закончились чернила.
В данной модели используются новые водорастворимые чернила Epson Claria, позволяющие печатать с одинаковым результатом как на обычной, так и на фотобумаге и обладающие высокими показателями стойкости к механическому воздействию и свету. В МФУ Epson Stylus Photo RX610 встроен сканер с разрешением 1200 dpi, который подходит как для сканирования и распознавания текстов, так и для оцифровки фотографий и цветных изображений.
Разрешение печати у данной модели составляет, по заявлению производителя, 5760x1440 dpi. Однако стоит отметить, что первое из приведенных значений является улучшенным и достигается при печати на фотобумаге. Скорость печати, как и у всех струйных принтеров, напрямую зависит от установок качества печати. Максимальная заявленная скорость печати при черновом качестве изображения для монохромного режима составляет 37 стр./мин, а для цветной печати — 38 стр./мин.
Epson Stylus Photo RX610 подключается к компьютеру через USB-интерфейс, разъем которого расположен под верхней крышкой устройства. На лицевой панели находится еще один разъем USB — PictBridge, предназначенный для подключения напрямую цифровых фото- и видеокамер, без использования компьютера. Заявленное оптическое разрешение сканера составляет 1200x2400 dpi. Кроме проводного интерфейса, эта модель оборудована беспроводным интерфейсом Bluetooth, который позволяет печатать с любых мобильных устройств.
Модель Epson CX5900 оборудована лотком подачи бумаги, рассчитанным на 100 листов формата А4. Выходной лоток также рассчитан на 100 листов.
Вместе с МФУ поставляется удобное программное обеспечение, которое позволяет выполнять сканирование как в автоматическом, так и в ручном режиме с установкой наиболее распространенных параметров сканирования.
За отличные показатели качества печати, широкие функциональные возможности, а также приемлемую скорость печати эта модель по итогам тестирования была награждена знаком «Выбор редакции» в номинации «Самое качественное МФУ».
HP OfficeJet L7580
Скорость печати
Качество печати
Фактическая разрешающая способность принтера
Точность цветопередачи
Оценка ПО и драйверов
Функциональные возможности
Ориентировочная цена: 340 долл.
Модель HP OfficeJet L7580 ориентирована прежде всего на использование в небольших и средних офисах со средним документооборотом, на что указывает и название серии — OfficeJet. Рассматриваемое МФУ включает принтер, сканер и копир, а также факс. Встроенный принтер реализован на основе термальной струйной технологии печати. Цветной технологией в этом МФУ служит Photoret III, которая используется во многих цветных струйных принтерах компании HP.
Дизайн этой модели сразу привлекает внимание. Корпус МФУ имеет серо-черное покрытие. В центральной части верхней панели расположены функциональные клавиши и двухстрочный жидкокристаллический дисплей. У самого края находится картридер, позволяющий печатать изображения с карт памяти пяти типов.
По заявлению производителя, разрешение цветной печати составляет 4800x1200 dpi, а черно-белой — 1200 dpi. Как и большинство струйных принтеров, HP OfficeJet L7580 имеет различную скорость печати при разных установках качества изображения. Так, при печати в цвете страниц формата А4 с наилучшим качеством изображения скорость печати составляет 2,1 стр./мин, а при среднем качестве изображения этот показатель равен примерно 10 стр./мин. Также различается и скорость печати в монохромном режиме: печать черно-белого изображения в режиме наилучшего качества занимает до 2,1 стр./мин, а при среднем качестве изображения — до 12 стр./мин.
МФУ подключается к компьютеру через USB-интерфейс, совместимый со спецификацией USB 2.0. Кроме высокоскоростного интерфейса USB, эта модель оборудована сетевым интерфейсом Ethernet 10/100Base-TX, который позволяет работать с МФУ по сети, что является преимуществом для использования этой модели в офисе. Языком описания страниц в нем служит PCL 3 GUI. Печатающая головка встроена в картридж — всего картриджей четыре (CMYK).
Встроенный цветной планшетный сканер позволяет сканировать с оптическим разрешением вплоть до 1200 точек на дюйм, также существует возможность программного интерполирования, что позволяет сканировать с разрешением до 19 200 dpi.
МФУ HP OfficeJet L7580 оборудован приемным лотком подачи бумаги на 250 листов и выходным лотком, рассчитанным на 150 листов. Также возможна установка опционального подающего лотка, рассчитанного на 350 листов. Эта модель поддерживает печать на большинстве распространенных носителей — от 10x15 до фотографий формата А4. Кроме всего прочего, имеется автоматический податчик бумаги для сканирования, рассчитанный на 50 листов.
В комплект поставки входит программное обеспечение Image Zone от НР для обработки и печати фотографий, позволяющее архивировать и редактировать фотографии, а также обмениваться ими через Интернет без отправки больших вложенных файлов по электронной почте.
Canon Pixma MX850
Скорость печати
Качество печати
Фактическая разрешающая способность принтера
Точность цветопередачи
Оценка ПО и драйверов
Функциональные возможности
Ориентировочная цена: 320 долл.
Компания Canon уделяет пристальное внимание рынку многофункциональных устройств, постоянно обновляя свой модельный ряд. Недавно выпущенная модель Canon Pixma MX850 ориентирована на использование как в домашних условиях, так и в небольшом офисе и является самой старшей моделью в линейке Canon MXxxx. Данное устройство, как и все участвующие в тестировании, построено по струйной технологии печати. Это МФУ обладает всеми достоинствами струйного принтера, имеет встроенный цветной сканер и копир для работы без подключения к компьютеру, а также факс-модуль.
Небольшие габариты и стильный дизайн Canon Pixma MX850 выгодно отличают данное решение от моделей других производителей. Подача бумаги осуществляется через горизонтальный лоток, находящийся на тыльной стороне МФУ; предусмотрен дополнительный лоток, рассчитанный на 50 листов, который расположен в нижней части устройства. Принимающий лоток находится непосредственно под панелью управления, что несколько неудобно. Панель управления позволяет управлять МФУ без подключения к ПК. Здесь также размещен жидкокристаллический дисплей с диагональю 6,2 см для вывода информации. Сканер встроен в верхнюю часть корпуса, при этом доступ к картриджам открывается после поднятия сканера (он выполнен в форме крышки).
Встроенный принтер построен по термально-струйной технологии печати. В соответствии с заявленными характеристиками он поддерживает печать с максимальным разрешением 9600x1200 dpi. Скорость печати составляет до 24 стр./мин в цветном режиме и до 31 стр./мин в монохромном. Представленные характеристики относятся к печати при 5-процентном заполнении листа формата А4. Стоит учитывать, что скорость копирования отличается от скорости печати. Встроенный сканер дает возможность сканировать цветные изображения или текст с максимальным разрешением 1200 dpi. Струйный принтер построен по технологии четырехцветной печати с минимальным размером капли 2 пиколитра для получения наиболее качественных отпечатков. В этой модели также используется технология FINE (Fully-photolithography Inkjet Nozzle Engineering — фотолитографическое изготовление чернильных сопел), позволяющая получать высококачественные фотографии с высокой стойкостью к выцветанию. Как и у других моделей, в Canon Pixma MX850 имеется порт PictBridge для прямой печати с фотоаппаратов и видеокамер. Кроме стандартного интерфейса USB, эта модель, так же как и решение от Epson, оборудована беспроводным интерфейсом Bluetooth, что позволяет печатать с любого мобильного устройства.
Переключение между разными режимами печати осуществляется несколькими кнопками с подсветкой, каждая из которых отвечает за свой режим, что позволяет легко изменять настройки печати. В этом МФУ реализована немаловажная функция автоматического управления качеством изображения для воспроизведения оригиналов, содержащих сочетание текста и графики или цветной фон, а также режим «фото» для улучшенного воспроизведения мелких деталей изображения при копировании фотографий. Копир позволяет тиражировать экземпляры после однократного сканирования, что дает возможность избежать многократного сканирования одного и того же оригинала. Нельзя обойти вниманием и применяемую технологию двойной обработки цветовой гаммы для точной цветопередачи при копировании.
МФУ оборудовано двумя лотками подачи бумаги, рассчитанными в общей сложности на 100 (50+50) листов. Выходной лоток рассчитан на 100 листов. Имеется лоток ручной подачи бумаги, рассчитанный на 100 листов. Лоток подачи поддерживает установку носителей с плотностью от 64 до 105 г/м2. Однако при использовании специальной бумаги Canon плотность носителей может достигать 273 г/м2. Максимальный формат устанавливаемой бумаги — А4, также поддерживается применение меньших форматов — А5, B5(ISO), B6, A6, Exe и фотоформатов 10x15 и 13x18 мм. В эту модель устанавливаются пять картриджей: один черный большого объема и четыре, включающие все цвета CMYK.
Редакция выражает признательность компаниям, предоставившим МФУ для проведения тестирования:
- представительству компании Epson (www.epson.ru) за Epson Stylus Photo RX610;
- представительству компании Hewlett-Packard (www.hp.ru) за HP OfficeJet L7580;
- представительству компании Lexmark (www.lexmark.ru) за Lexmark X4850;
- представительству компании Canon (www.canon.ru) за Canon Pixma MX850.
 |
|
