Материнские платы на базе чипсетов Intel EagleLake G43/G45

Олег Добрынин

Системная логика Intel G43/G45

Участники тестирования

Foxconn G43MX

Foxconn G45M-S

MSI G43M2

ECS G45T-M2

ASUS P5Q-VM

ASRock G43Twins-FullHD

Gigabyte EG45M-DS2H

Методика и цели тестирования

Результаты и выводы



После успешного выхода на рынок решений на основе новых чипсетов Intel EagleLake P43 и P45 производители материнских плат сконцентрировались на производстве продуктов на базе второй новинки от Intel, также относящейся к семейству EalgeLake, — чипсетов G43 и G45.

Системная логика Intel G43/G45

Новая системная логика от Intel серии EagleLake была представлена в июне этого года в ходе очередной ежегодной выставки Computex, проходившей в Тайбее. В августовском выпуске нашего журнала мы познакомили читателей с первыми представителями данной серии — чипсетами Intel P45 и Intel P43. Неудивительно, что достаточно долго эти решения оставались основными в поле зрения как компьютерных пользователей, так и производителей материнских плат. Сегодня мы рассмотрим вторую половину новой серии от Intel — разработки производителей материнских плат на базе новых чипсетов Intel G43 и Intel G45. Для начала попробуем разобраться в отличительных особенностях новой системной логики.

Основной особенностью чипсетов Intel G43 и Intel G45, конечно же, стало наличие мощного графического ядра Intel GMA X4500HD. Данный вариант интегрированной графики предоставляет пользователям абсолютно новые возможности, ранее недоступные встроенным вариантам графических акселераторов: поддержку DirectX 10.0, OpenGL 2.0, шейдеров 4-го поколения, а также аппаратного кодирования видео высокой четкости (HD Video). Линейка поддерживаемых интерфейсов представлена портами HDMI, DVI, Display Port и D-Sub. Несмотря на поддержку данных интерфейсов на уровне чипсета, производители материнских плат почти во всех случаях ограничиваются предоставлением портов DVI и D-Sub, реже на плате появляется разъем HDMI, и почти не встречается Display Port.

Чипсеты изготовлены по 65-нм техпроцессу, в качестве южного моста использован уже хорошо известный нам ICH10/ICH10R. Если говорить о целевой аудитории, то, по мнению производителя, чипсет Intel G45 будет представлять сегмент мэйнстрим, а Intel G43 займет промежуточное место между мэйнстримом и бюджетными решениями. Согласно спецификации Intel, системная логика G45 практически ничем не отличается от конфигурации чипсета P45, за исключением отсутствия возможности работы PCI-Express-шины в режиме 8x-8x. А вот в спецификации чипсета G43 нашлись существенные отличия — прежде всего поддержка одного модуля DDR2/DDR3 DIMM на канал. Это означает, что на материнских платах, построенных на чипсете G43, будут присутствовать всего два разъема для установки модулей памяти, а не четыре, как обычно. Второе изменение касается уже упомянутого графического ядра Intel GMA: в отличие от чипсета G45, который оборудован Intel GMA X4500HD, чипсет G43 имеет встроенный акселератор Intel GMA X4500, в котором отсутствует аппаратное кодирование HD Video.

Конечно, интегрированная графика давно является спорным моментом, когда дело касается работы с игровыми приложениями. Мы попытаемся выяснить, является ли поддержка современных стандартов атрибутом мощной графической системы или всего лишь служит маркетинговым ходом. Для начала рассмотрим материнские платы на базе Intel G43/G45, предоставленные нам для тестирования.

Прежде чем перейти к подробному описанию плат, хотелось бы отметить моменты, присущие всем моделям. Первой и главной отличительной особенностью плат на базе нового чипсета Intel G45/G43 стал формфактор. Все без исключения платы выполнены в формфакторе MATX (MicroATX — 245x208 мм). Большинство плат оснащено 4-контактным разъемом питания процессора, в отличие от уже привычного для «полноценных» плат 8-контактного разъема. Во многих случаях с плат исчез разъем ATA133 для подключения IDE-устройств, что сильно огорчит владельцев жестких дисков старого образца и оптических приводов IDE и заставит их задуматься о приобретении SATA оптического привода, установка которого поддерживается практически всеми современными платами. Последней и самой заметной особенностью плат стало их исполнение: решения выполнены без особых изысков, с применением самых дешевых вариантов охлаждения и схем питания, которые временами напоминают предыдущую бюджетную серию Intel G31/P31.

Участники тестирования

Foxconn G43MX

Компания Foxconn любезно согласилась предоставить для тестирования две модели материнских плат на базе графического чипсета Intel EagleLake.

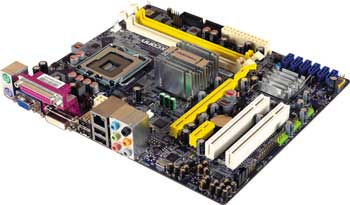

Первая из них — Foxconn G43MX. Она выполнена на плате из синего текстолита. В основе платы лежит комбинация северного моста Intel G43 и южного ICH10. Разъем LGA 775 процессорного гнезда поддерживает установку процессоров семейства Intel Core 2 Duo, Intel Core 2 Quad, Intel Core 2 Extreme, Pentium D и Celeron D. Несмотря на то что производитель смело заявляет о поддержке серии Extreme процессоров Intel, на коробке указана совместимость с процессорами с потребляемой мощностью менее 105 Вт, хотя уровень мощности, потребляемой некоторыми процессорами, как известно, находится на отметке в 120 Вт. Схема VRM-блока на этот раз представлена скромным набором из трех фаз без какого-либо охлаждения. Для питания платы предусмотрены два разъема: 24- и 4-контактный.



Рисунок

Для установки модулей памяти DDR2 с частотой до 800 МГц (1066 (ос)/800/667 МГц) предусмотрены два 240-контактных разъема DIMM, что, как мы уже упоминали, является отличительной особенностью решений на базе чипсета Intel G43. Таким образом, пользователю предоставляется возможность установить два модуля памяти DDR2 общим объемом до 8 Гбайт (против 16 Гбайт у Intel G45). Поддержка дисковой подсистемы реализована шестью разъемами SATA II и разъемом для подключения FDD-привода. Линейка PCI-Express-разъемов представлена набором из разъема PCI-E x16, разъема PCI-E x1 и двух PCI. Как мы уже упоминали, платы на базе Intel EagleLake G45/G43 не поддерживают установку двух дискретных видеокарт, поэтому ни на одной из плат этого семейства вам не удастся найти второй разъем PCI-E x16, x8 или x4. Кроме того, на плате обнаружился недостаток, который довольно часто допускается производителями системных плат: при установке графической карты большого размера один или два разъема SATA II оказываются заблокированными и недоступны для использования.

На задней панели платы находятся два гнезда PS/2, четыре высокоскоростных порта USB 2.0, LAN-интерфейс (контроллер Realtek RTL8111B), шесть аналоговых разъемов для подключения аудиосистемы 7.1 (контроллер Realtek ALC888). Из видеовыходов на плате присутствует стандартная пара интерфейсов D-Sub и DVI. Кроме того, неожиданностью стало наличие параллельного порта LPT, который располагается чуть выше видеоразъемов. Для установки интерфейсных плат на плате предусмотрены три разъема для подключения плат расширения USB 2.0 (таким образом, общее количество портов USB 2.0 равно десяти), а также разъем расширения для COM-порта. Охлаждение платы осуществляется двумя алюминиевыми радиаторами, установленными на южном и северном мостах платы.

В качестве дополнительного программного обеспечения в комплект поставки платы входят фирменные утилиты Foxconn: Fox One, Fox LiveUpdate, Fox Logo и Fox DMI. Программы предназначены для мониторинга и изменения характеристик различных комплектующих, обновления BIOS через операционную систему и Интернет. Данный набор утилит может стать полезным бонусом для владельцев плат Foxconn. Цена материнской платы Foxconn G43MX составляет 120-130 долл.

Foxconn G45M-S

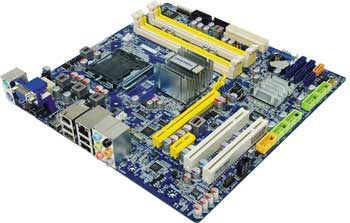

Второй материнской платой, предоставленной для тестирования компанией Foxconn, стала G45M-S. В отличие от модели G43MX, она выполнена на базе старшего графического чипсета IV серии Intel — EagleLake G45. Описанные нами выше различия между чипсетами G43 и G45 обусловливают неизбежные изменения в конструкции системных плат на их основе. Поскольку чипсетом G45, в отличие от G43, поддерживается аппаратное кодирование видео высокой четкости (HD Video), на задней панели платы появился цифровой разъем HDMI, который используется для трансляции высококачественного видео на видеосистемы. Разъем LGA 775 по-прежнему поддерживает установку любых процессоров Intel, начиная с серий Pentium D и Celeron D. Блок VRM, в отличие от предыдущего рассмотренного решения, приобрел дополнительную фазу питания процессора — таким образом, их количество возросло до четырех. Питание системной платы осуществляется набором из 24- и 8-контактного разъемов ATX.



Рисунок

Поддержка двухканальной памяти DDR2 представлена четырьмя разъемами DIMM взамен двух на плате G43-MX. Дисковая подсистема реализована привычными шестью разъемами SATA II и одним FDD. Разъема ATA133/100/66 на плате по-прежнему нет. Приятным сюрпризом стало применение в данном решении южного моста ICH10R с функцией поддержки создания аппаратных RAID-массивов уровней 5 и 10. Почти во всех остальных решениях, участвовавших в нашем тестировании, такая возможность, увы, отсутствует.

Семейство PCI-Express представлено разъемом PCI-E x16, разъемом PCI-E x1 и двумя слотами PCI. На задней выходной панели находятся следующие интерфейсные разъемы: два PS/2 для клавиатуры и мыши, четыре высокоскоростных USB 2.0, один IEEE-1394a, сетевой интерфейс LAN (Realtek RTL8111B-VC-GR), шесть разъемов аудиосистемы под управлением контроллера Realtek ALC888-GR. Видеовыходы представлены достаточно широким ассортиментом — разъемы D-Sub, DisplayPort и HDMI. Для получения разъема DVI в комплекте платы поставляется переходник HDMI-DVI. Таким образом, заявленная поддержка воспроизведения видео высокого качества не пустые слова. Такое разнообразие современных интерфейсов позволяет использовать данную плату в качестве как домашнего компьютера, так и мультимедийной системы.

Из разъемов для установки дополнительных модулей на плате расположены разъем расширения COM, разъем для установки eSATA-интерфейса, четыре разъема для плат расширения USB, один для подключения дополнительного интерфейса IEEE-1394a, выход S/PDIF. Кроме того, на плате обнаружился разъем для установки модуля TPM (Trusted Platform Module). Напомним, что этот модуль применяется для шифрования данных различного типа. Увы, алгоритм шифрования, используемый системой TPM, запрещен для применения в России, поэтому для российских пользователей данный разъем бесполезен.

Система охлаждения платы выполнена в виде двух радиаторов на северном и южном мостах платы. Кроме того, на плате размещены два дополнительных 4-контактных разъема для подключения дополнительных вентиляционных блоков.

MSI G43M2

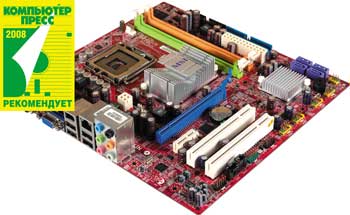

Единственным представителем решений компании MSI в нашем тестировании стала плата MSI G43M2. Она выполнена на подложке красного цвета (фирменного цвета MSI) в формфакторе MicroATX с размерами 245x228 мм. В основе платы лежит системная логика, построенная на сочетании северного моста Intel G43 и южного моста Intel ICH10.

Разъем LGA 775 поддерживает установку всех современных процессоров Intel, начиная с Pentium D. Частота системной шины выбрана в соответствии со спецификацией чипсета и составляет 1333 МГц (1333/1066/800 МГц). В качестве оперативной памяти MSI предлагает установить два модуля DDR2-800/667 в два имеющихся на плате разъема DIMM. Максимально возможный общий объем памяти для платы MSI G43M2 составляет 4 Гбайт. Для питания системной платы предусмотрены два стандартных разъема: 24 (20+4)-контактный разъем ATX и 4-контактный дополнительный разъем для питания процессора. Регулировка питания осуществляется трехфазным модулем VRM, поддерживающим стандарт VRD 11.1. Напомним, что в современном ассортименте материнских плат стандарт VRD 11.1 стал одним из знаков качества продукта. Напомним, что такая поддержка позволяет плате свести энергопотребление к минимуму. Это достигается путем выключения «лишних» фаз питания процессора в момент малой активности или бездействия компьютера. И чем большим количеством фаз обладает материнская плата, тем более плавной может быть такая регулировка. На данный момент количество фаз на платах топ- и мэйнстрим-сегмента колеблется от 6 до 12, а на платах младшего бюджетного сектора почти всегда равно 3 или 4.



Рисунок

Дисковая подсистема представлена четырьмя разъемами SATA II, разъемом для подключения FDD-привода и разъемом ATA133 для IDE-устройств. IDE-разъем, как мы уже упоминали, на платах с чипсетами G45/G43 встречается редко. По нашему мнению, отсутствие такого разъема, оправдываемое технологическим прогрессом и переходом на новые стандарты, является серьезным недостатком и упущением со стороны производителя. Установка данного разъема на плату несильно сказывается на ее стоимости, поэтому не стоит лишать пользователя возможности применять жесткие диски и оптические накопители старого образца.

Из разъемов семейства PCI-Express плата MSI G43M2 предоставляет в распоряжение пользователя слот PCI-E x16, разъем PCI-E x1 и два стандартных разъема PCI. Задняя интерфейсная панель платы открывает доступ к двум разъемам PS/2 для подключения клавиатуры и мыши, четырем высокоскоростным портам USB 2.0, одному разъему IEEE-1394 (FireWire) и сетевому LAN-интерфейсу. Звуковая система представлена, как обычно, шестью аналоговыми звуковыми выходами под управлением контроллера 7.1 Realtek ALC888. Выходной интерфейс встроенной видеосистемы на этот раз оказался представлен единственным разъемом D-Sub. Кроме того, на задней панели обнаружились параллельный и последовательный порты. Для расширения интерфейсных линеек на плате предусмотрены три разъема для подключения плат расширения USB 2.0 и разъем для установки платы расширения интерфейса IEEE-1394.

Система охлаждения, как и у предыдущей платы, представлена двумя алюминиевыми радиаторными блоками на южном и северном мостах. Для подключения дополнительного вентилятора на плате предусмотрен один 3-контактный разъем, помимо стандартного 4-контактного разъема для процессорного кулера.

В целом плата производит неплохое впечатление, но без излишеств. Пользователь найдет в ней необходимый набор современных интерфейсов и решений для организации полноценной системы. Из недостатков можно отметить, пожалуй, отсутствие цифровых видеовыходов DVI и HDMI. Несомненный плюс заключается в наличии порта IEEE-1394, который очень полезен в случае использования компьютера на базе MSI G43M2 в качестве мультимедийного центра. Что касается цены изделия, то на данный момент плата MSI G43M2 стоит 110-120 долл.

ECS G45T-M2

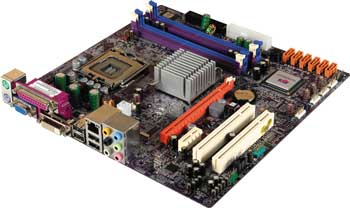

Плата ECS G45T-M2 от компании Elitegroup на данный момент является ее единственной разработкой на базе чипсета Intel EagleLake G45. Решение выполнено на печатной плате темно-сиреневого цвета размером 245x245 мм. Для установки процессора на плате размещен привычный сокет LGA775 с трехфазной системой питания, основанной на твердотельных конденсаторах — катушках с ферритовыми сердечниками. Стоит отметить, что тенденция, наметившаяся среди производителей материнских плат, а именно оснащение решений самыми современными электронными компонентами, стала не только нормой, но и обязательным условием. Кроме того, если раньше такие компоненты использовались только в производстве материнских плат топ-сегмента, то сейчас они встречаются даже в бюджетных сегментах рынка материнских плат. Для установки оперативной памяти на плате располагаются четыре DIMM-разъема, которые дают возможность установить модули DDR2-800/667 общим объемом до 16 Гбайт. Применение памяти с частотой выше 800 МГц поддерживается только в режиме оверклокинга, несмотря на то что частота системной шины, поддерживаемой чипсетом, составляет 1333 МГц.



Рисунок

В дисковой подсистеме тоже обнаружилась досадная деталь: несмотря на наличие северного моста Intel G45, в качестве южного моста производитель предпочел выбрать ICH10, который, напомним, не позволяет пользователям создавать RAID-массивы уровней 5 и 10 на основе портов SATA II. На плате отсутствует разъем ATA133, поэтому непосредственное подключение IDE-устройств для данной модели невозможно. Зато на плате по-прежнему присутствует разъем FDD, который, по нашему мнению, является гораздо большим атавизмом, нежели IDE-приводы. Линейка PCI-Express платы ECS G45T-M2 представлена характерным набором интерфейсов: PCI-E x16, PCI-E x1 и два слота PCI.

На задней панели имеются следующие интерфейсы: два PS/2, четыре USB 2.0, один параллельный порт, LAN-интерфейс для организации сетевого подключения, два видеовыхода (D-Sub и DVI), а также шесть аналоговых разъемов звуковой системы на базе контроллера Realtek ALC888. Подключение дополнительных планок расширения интерфейса USB 2.0 к имеющимся четырем разъемам на плате дает пользователю возможность получить еще восемь высокоскоростных портов.

Система охлаждения платы реализована в минимальном варианте: один полноценный алюминиевый радиатор на северном мосту и алюминиевая радиаторная пластина на южном. Для подключения дополнительной системы кондиционирования компонентов платы предусмотрен еще один 4-контактный разъем. Цена материнской платы ECS G45T-M2 пока неизвестна, но, исходя из рассмотренной конфигурации, она не должна превышать 130 долл.

ASUS P5Q-VM

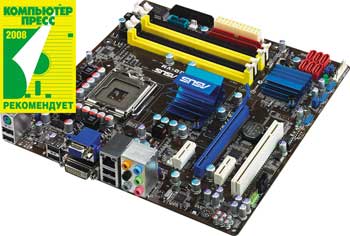

Компания ASUS предоставила для тестирования одну из первых своих разработок на базе чипсета Intel G45 — плату P5Q-VM. В качестве процессорного сокета, как всегда, используется LGA775 с четырехфазной системой питания VRM. Для питания платы применяются два разъема ATX — стандартный 24-контактный и дополнительный 4-контактный разъемы питания процессорного блока. Четыре слота DIMM поддерживают установку двухканальных модулей DRAM DDR2 с частотой до 1066 МГц общим объемом до 16 Гбайт. Для организации системы хранения данных предусмотрены шесть разъемов SATA II, один разъем ATA133/100/66 для IDE-устройств, а также разъем для подключения FDD-приводов. Поддержка RAID-массивов уровней 5 и 10 по-прежнему отсутствует, поскольку в качестве южного моста используется ICH10.



Рисунок

Линия интерфейсов PCI-Express на этот раз представлена двумя разъемами PCI-E x1, одним PCI и одним PCI-E x16. На задней выходной панели платы расположены следующие интерфейсные разъемы: шесть разъемов высокоскоростного интерфейса USB 2.0, два видеовыхода для подключения монитора (D-Sub и DVI), разъем LAN для организации подключения к сети на базе стандартного контроллера Realtek 8111C, а также шесть разъемов аудиосистемы (Realtek ALC 1200 + HD Audio). Интерфейс PS/2 представлен одним гибридным разъемом для выборочного подключения клавиатуры или мыши. Суммарно плата поддерживает подключение до 12 разъемов USB 2.0. Остальные шесть, помимо уже упомянутых шести на задней панели, устанавливаются при помощи планок расширения. Из других интерфейсных разъемов на плате стоит отметить возможность подключения COM-порта, а также наличие выхода S/PDIF.

Система кондиционирования платы включает два алюминиевых радиатора на северном и южном мостах. Радиаторы выполнены в необычной форме «раскрытого цветка», благодаря чему увеличивается теплорассеивающая поверхность, а следовательно, более эффективно отводится тепло. Для установки дополнительных систем кондиционирования предусмотрены два 3-контактных разъема, расположенных возле разъемов PCI-Express, а также около основного разъема ATX.

ASRock G43Twins-FullHD

Фирма ASRock не так хорошо знакома российским потребителям, как другие компании, но ее решения, в которых сочетаются инновационные разработки, неожиданные решения и приемлемая цена, способны составить конкуренцию другим брендам на рынке материнских плат.

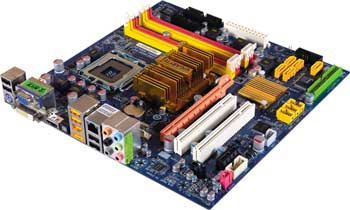

Новая плата от ASRock, участвовавшая в нашем тестировании, носит название G43Twins-FullHD. Она построена на сочетании северного моста Intel EagleLake G43 и южного Intel ICH10. Для установки процессора использован разъем LGA775, который поддерживает все модификации процессоров Intel семейств Core 2 и Pentium D. Блок VRM имеет четыре фазы питания процессора; упоминания о стандарте VRD 11.1, о котором мы говорили ранее, нам найти не удалось. Для питания материнской платы применяются два стандартных разъема: 24- и 4-контактный ATX. Реализация поддержки оперативной памяти выполнена в привычном для материнских плат ASRock режиме Twins. Фактически это означает, что пользователь может использовать данную материнскую плату как с памятью DDR2, так и с памятью DDR3. Для установки каждой из них на плате есть по два 240-контактных разъема DIMM. К сожалению, несмотря на значение частоты системной шины в 1333 МГц, плата официально поддерживает установку модулей памяти с частотой до 1066 МГц. Одновременное использование памяти DDR2 и DDR3 не поддерживается, но сама возможность свободного выбора между стандартами является приятной особенностью платы ASRock. При применении DDR3-модулей плата позволяет установить до 4 Гбайт общего объема памяти, а при DDR2 — до 8 Гбайт.



Рисунок

Дисковая подсистема может быть организована с помощью шести портов SATA II и разъема ATA133, который поддерживает подключение двух устройств IDE. Кроме того, на плате имеется привычный разъем FDD. SATA-разъемы поддерживают стандарт AHCI с функцией горячей замены, несмотря на отсутствие ссылки на такую поддержку в списке чипсетов Intel (по данным Intel только южный мост ICH10R способен поддерживать AHCI).

Линейка PCI-Express представлена привычным набором, уже не раз описанным здесь: PCI-E x16 для подключения дискретной графики, интерфейс PCI-E x1 и два PCI. Однако без особенностей организации видеосистемы не обошлось: в комплект поставки платы ASRock G43Twins-FullHD входит DVI_DisplayPort Card. Забегая вперед, отметим, что на задней панели платы присутствует только один видеовыход — VGA D-Sub. Модуль DVI_DisplayPort Card призван восполнить недостаток цифровых видеовыходов и предоставляет пользователю два дополнительных интерфейса — DVI и DisplayPort. Модуль инсталлируется в слот PCI-Express 2.0 x16 и автоматически готов к отображению цифрового контента.

На задней панели, помимо уже упомянутого видеовыхода D-Sub, находятся следующие интерфейсные разъемы: стандартная пара PS/2 для мыши и клавиатуры, шесть портов USB 2.0, один разъем LAN на базе контроллера Realtek RLT8111c, а также шесть аудиоразъемов, представляющих собой сочетание встроенного кодека HD Audio и котроллера Realtek ALC888. Помимо шести портов USB 2.0, расположенных на задней интерфейсной панели, пользователь может получить в свое распоряжение еще четыре порта USB 2.0, подключив платы расширения к имеющимся на плате двум 9-контактным разъемам. Таким образом, общее количество портов USB 2.0 равно десяти, как и на многих других рассмотренных платах.

Штатное охлаждение платы осуществляется двумя алюминиевыми радиаторами на южном и северном мостах. Для дополнительного вентилятора предусмотрен один 3-контактный разъем.

Gigabyte EG45M-DS2H

Материнская плата GA45M-DS2H от компании Gigabyte выполнена на классической подложке из текстолита синего цвета. Как и остальные платы, участвующие в тестировании, данное решение имеет формфактор MicroATX (245x245 мм). Процессорный сокет LGA 775 поддерживает все процессоры — от Intel Pentium D и Celeron D до самой мощной серии Intel Core 2 Extreme. Схема питания центрального процессора насчитывает четыре фазы. Данная плата, как и несколько других рассмотренных решений, поддерживает стандарт VRD 11.1 со ступенчатым контролем питания процессора. Из отличий в схеме питания можно отметить наличие индикационного блока фаз (Phase LED), который отражает количество используемых в данный момент фаз. Питание платы по-прежнему осуществляется двумя разъемами ATX: основным 24-контактным и дополнительным 4-контактным разъемом для нужд питания процессора.

Плата поддерживает увеличение частоты системной шины вплоть до 1600 МГц в режиме разгона (OC mode). В качестве оперативной памяти пользователю предоставляется возможность установить до четырех двухканальных модулей DDR2 с частотой до 1066 МГц, причем использование памяти, работающей на частоте 1066 МГц, также заявлено как режим разгона. Дисковая подсистема реализована набором из пяти портов SATA II, разъемом ATA133/100/60 для подключения двух IDE-устройств и разъемом FDD. Кроме того, для подключения внешних устройств на задней панели платы расположен разъем eSATA. Южный мост допускает создание RAID-массивов уровней JBOD, 0, 1, 5 и 10.

Линейка PCI-Express-слотов платы GA45M-DS2H представлена разъемом PCI-E x16, двумя стандартными PCI-слотами и одним PCI-E x1. На задней внешней панели платы расположен следующий набор выходных интерфейсов: разъем PS/2 для подключения клавиатуры, шесть разъемов USB 2.0, вышеупомянутый разъем eSATA, порт IEEE-1394a, три видеовыхода (D-Sub, DVI и HDMI), разъем RJ45 LAN для организации подключения к сети, оптический выход S/PDIF и стандартный набор из шести аналоговых аудиоразъемов. Кроме того, на поверхности платы находятся разъемы для дополнительного подключения шести разъемов USB 2.0, двух портов IEEE-1394a, COM- и LPT-портов.

Охлаждение северного и южного мостов осуществляется парой алюминиевых радиаторов, радиатор северного (горячего) моста имеет удлиненную форму и дополнительные теплосъемные поверхности. Кроме того, пользователю предоставляется возможность установить дополнительный вентилятор охлаждения при помощи 4-контактного разъема, расположенного рядом с северным мостом. В целом данное решение практически ничем не отличается от своих конкурентов, но хочется отметить, что такие, казалось бы, мелочи, как порт eSATA на задней интерфейсной панели платы, наличие пусть и устаревшего, но, как нам кажется, все еще необходимого разъема ATA133, дают данной плате некоторое преимущество перед соперниками.

Методика и цели тестирования

На этот раз цели нашего тестирования были существенно шире. Нам предстояло определить не только лидера среди предоставленных для тестирования плат, но и некоторые характеристики всех решений в целом. В частности, нас интересовала поддержка чипсетом аппаратного кодирования HD Video, а также возможности встроенного графического ядра Intel GMA X4500HD. Для этого, помимо серии тестов для материнских плат, мы применяли дополнительные игровые приложения. Полный список использованных в ходе тестирования приложений выглядит следующим образом:

  • Futuremark 3DMark06 v.1.1.0;
  • 3DMark Vantage v.1.0.1 (пресеты Entry, Performance);
  • Lame 4.0 Beta;
  • WinRAR 3.80;
  • 7-Zip 4.57;
  • Windows Media Encoder 9.0;
  • MainConcept Reference v.1.1.1;
  • DivX Converter 6.6.1;
  • DivX Codec 6.8.3;
  • DivXPlayer 6.8.2;
  • Adobe Photoshop CS3;
  • Microsoft Excel 2007.
  • Игровые приложения:
  • Quake 4 (Patch 1.43);
  • S.T.A.L.K.E.R. — Shadow of Chernobyl (Patch 1.006);
  • Crysis (v.1.2);
  • Call of Juares Demo Benchmark v .1.1.1.0.

Конфигурация тестового стенда на этот раз была такой:

  • процессор — Intel WolfDale E7200 (LGA775, 2,6 МГц);
  • жесткий диск — Seagate Maxtor STM380215AS (80 Гбайт, 7200 об./мин);
  • оперативная память — DDR2 A-DATA Vitesta (1066 МГц);
  • материнские платы — Foxconn G43MX, Foxconn G45M-S, MSI G43M2, ECS G45T-M2, ASUS P5Q-VM, ASRock G43Twins, Gigabyte EG45M-DS2H.

Результаты и выводы

Рассмотрим результаты, которые мы получили в ходе тестирования материнских плат на базе чипсета Intel G45. Сами по себе результаты тестирования (время выполнения различных тестовых заданий) еще не позволяют судить о производительности системы. Действительно, зная, что время архивирования тестового архива составляет, к примеру, 100 с, трудно сделать какие-либо выводы, поскольку непонятно, много это или мало. Время выполнения тестовых заданий может отражать производительность системы только в том случае, если можно сравнить полученные результаты с результатами некоторой референсной системы. В таком случае можно говорить о том, что данная система выполняет некоторое тестовое задание быстрее, чем референсная, во столько-то раз, а значит, при работе с данным приложением тестируемая система во столько-то раз производительнее референсной, или наоборот.

Поэтому, чтобы перейти от времени выполнения тестовых заданий к неким безразмерным единицам, которые могли бы интерпретировать производительность системы, было введено понятие референсной конфигурации. Затем полученные результаты каждого теста нормировались на соответствующие результаты референсной системы. Полученное таким образом безразмерное число (нормированный результат) показывало, во сколько раз тестируемая конфигурация быстрее (или медленнее) выполняет данное тестовое задание по сравнению с референсной. Для референсной конфигурации нормированные результаты каждого теста были равны единице.

Кроме того, чтобы от рассмотрения результатов отдельных тестов перейти к некому интегральному показателю производительности, на основании полученных нормированных результатов производительности по определенному алгоритму рассчитывался интегральный показатель производительности системы, который характеризует производительность системы по совокупности всех тестов. К примеру, если интегральный показатель производительности равен 1,2, то это значит, что данная система в среднем на 20% производительнее референсной.

В качестве референсной системы отсчета были выбраны результаты тестирования платы ESC X48T-A как представителя серии Extreme чипсетов Intel, которая позиционируется как самая производительная сегодня серия чипсетов.

По результатам тестирования (табл. 1 и рис. 1) можно сделать несколько выводов: чипсет Intel EagleLake G43/G45, как и его собрат Intel P43/P45, оказался довольно стабильным решением. Более того, новый чипсет практически не отстает от самого производительного на данный момент чипсета Intel — X48. Разница в производительности между ними находится в пределах от 3 до 6%. Что касается относительных результатов, то среди материнских плат наметились два лидера — платы MSI G43M2 и ASUS P5Q-VM. Самым слабым решением оказалась плата компании Gigabyte — EG45M-DS2H. Это, скорее всего, объясняется тем, что она является инженерным образцом. Мы уверены, что серийная версия данной системной платы не отстанет от конкурентов.



Рисунок

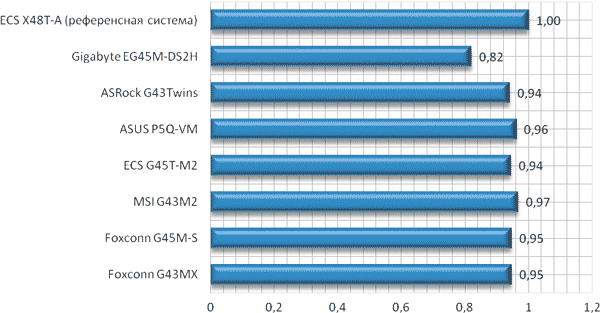

Рис. 1. Производительность материнских плат, отн. ед.

Вторая часть тестирования, которая была нацелена исключительно на определение характеристик встроенного графического ядра чипсета, была еще более показательной. Результаты всех плат лежат в очень узком диапазоне, что опять же говорит о стабильности решения. Другое дело, что они оказались одинаково плохими. Абсолютно все платы показали низкие результаты во всех графических приложениях, а также в тестах 3DMark. Для лучшего восприятия результаты материнских плат представлены в табл. 2.

В качестве наиболее показательного примера мы выбрали лучший из результатов материнских плат и сравнили его с результатами одной из дискретных графических плат, которая проходила тестирование в нашей лаборатории. Это видеокарта компании BioStar GeForce 9500GT, представляющая собой бюджетный сегмент видеорешений и на данный момент являющаяся своеобразным минимум современного геймера (рис. 2 и 3).



Рисунок

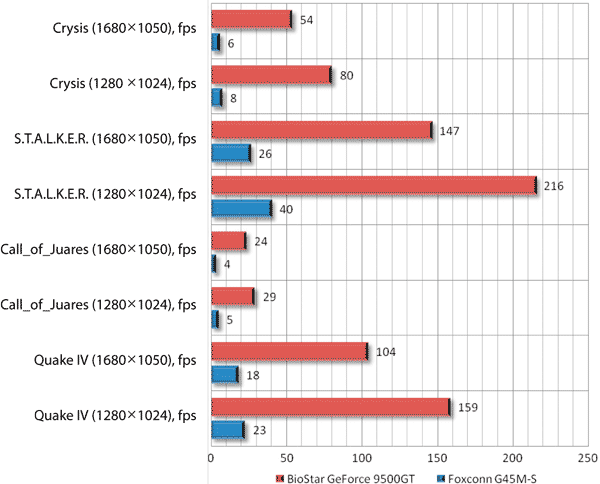

Рис. 2. Сравнительные результаты тестирования в играх

Рисунок

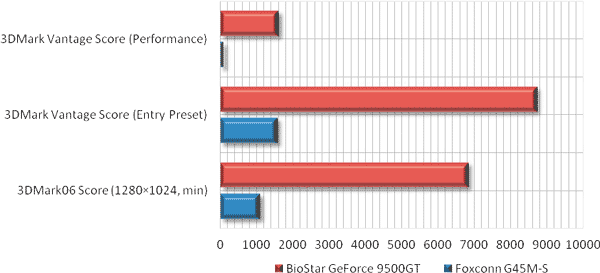

Рис. 3. Сравнительные результаты тестирования в 3DMark

Как видите, результаты говорят сами за себя. Производительности чипсета Intel G43/G45 не хватает для работы с игровыми приложениями даже при минимальных настройках с минимальным разрешением. Стоит ли говорить, что высокое качество и разрешение останутся недоступными для пользователей, решивших воспользоваться мощностями встроенной графики. Поддержка DirectX 10, которая осуществляется чипсетом, при этом вообще теряет всякий смысл. Однако, несмотря на столь плачевные результаты, в остальном графическую систему Intel GMA X4500HD можно назвать приемлемой. Встроенное видео неплохо справляется с видеоконтентом даже в HD-формате.

По итогам знакомства со всей линейкой материнских плат, предоставленных на тестирование, хочется отметить, что все решения очень похожи друг на друга. Можно с уверенностью сказать, что при выборе платы на базе чипсета G43/G45 пользователь будет руководствоваться, скорее всего, наличием нужных интерфейсов на задней панели платы и ценой, поскольку все остальное у них одинаково. Отсутствие у производителей желания сделать свою плату непохожей на аналоги конкурентов, вероятно, обусловлено ориентацией решений. Платы, несмотря на заверения компании Intel, подходят только для бюджетного сегмента компьютерного рынка, не дотягивая даже до мэйнстрим-направления. Что касается области применения подобных материнских плат, то они, скорее всего, станут популярным готовым решением для создания офисных компьютеров и маломощных домашних мультимедийных ПК.

По результатам тестирования мы решили присудить знак «Редакция рекомендует» двум платам — MSI G43M2 и ASUS P5Q-VM.
