Тестирование струйных МФУ формата А4, ориентированных на фотопечать
Измерение скоростных характеристик принтера
Расчет интегрального показателя скорости печати
Определение точности цветопередачи принтера
Разрешающая способность принтера
В настоящее время рынок персональных устройств печати насыщен различными МФУ, которые медленно, но верно идут на смену домашним принтерам, а домашние сканеры они уже вытеснили с рынка практически полностью. Для домашних пользователей оптимальной является струйная технология печати, поскольку устройства, использующие этот тип печати, гораздо дешевле лазерных и светодиодных; причем это утверждение справедливо и для расходных материалов (картриджей, бумаги). Поэтому неудивительно, что большинство многофункциональных устройств, ориентированных на конечного пользователя, основаны именно на струйной технологии печати. Стоит также отметить, что струйная цветная печать обходится гораздо дешевле и обеспечивает получение фотографий лабораторного качества.
В нашем тестировании приняли участие три цветных струйных МФУ стоимостью от 150 до 200 долл. Большинство из представленных моделей имеют 6-цветную систему печати и могут печатать не только на обычной бумаге, но и на специализированной фотобумаге, что позволяет получать фотографии высокого качества. При этом все они ориентированы в основном на работу и печать фотографий, а не на офисное использование.
Методика тестирования
Тестирование выполнялось на рабочей станции с установленной операционной системой Microsoft Windows XP SP2. Настройка устройств сводилась к установке драйверов и необходимого программного обеспечения. При тестировании принтеров использовались программы Adobe Acrobat Reader 9 и Adobe Photoshop CS3. Каждое из многофункциональных устройств при тестировании снабжалось фирменной фотобумагой производителя.
Непосредственно перед тестированием все исследуемые МФУ были откалиброваны с помощью профессионального спектрофотометра GretagMacbeth Eye-One Pro. Для каждого принтера, оснащенного программным обеспечением Eye-One Match 3.6.1 и ProfileMaker Pro 5.0.5, были получены профайлы. Стоит отметить, что понятие профайла принтера имеет смысл только при указании конкретного типа бумаги, на которой производится печать.
Для создания профиля принтера на МФУ распечатывался специализированный шаблон с цветовыми полями из приложения Adobe Photoshop CS3. Печать производилась в режиме наилучшего качества с использованием фотобумаги Lomond Super Glossy формата A4. Чтобы получить реальную картину цветового охвата принтера, а затем подобрать к нему оптимальный в плане цветопередачи профайл, печать повторялась три раза с различными установками цвета: при отключенном управлении цветами, с использованием драйвера принтера и с применением профайла, созданного на основе полученных в ходе предыдущих калибровок данных. После распечатки шаблона в специализированной программе ProfileMaker Pro 5.0.5 с помощью спектрофотометра GretagMacbeth Eye-One Pro с него считываются все цветовые поля, а результат сохраняется в текстовом файле, на основе которого с помощью той же программы создается профайл принтера.
Полученный профайл принтера позволяет изучить его цветовой охват в трехмерном виде и сравнить его с цветовыми охватами других принтеров или с цветовым охватом Adobe RGB (1998) «идеального» принтера. С этой целью применялась специальная утилита, предназначенная для работы с профайлами, — CHROMIX ColorThink 2.1.2, которая также позволяет сравнить цветовые охваты различных устройств по их профилям в системах координат LUV и XXY, причем как в трехмерном, так и в двумерном виде. При этом чем больше цветовой охват принтера, тем лучше.
После сравнения полученных профайлов конкретного устройства выбирался самый обширный по цветовому охвату, который затем и использовался при дальнейшей печати тестовых изображений.
Измерение скоростных характеристик принтера
Хотя основной целью этого тестирования было выявление многофункционального устройства, позволяющего получать наиболее высококачественные изображения при печати, мы все же проверили каждое МФУ на скорость печати, дабы убедиться в реальности заявленных технических характеристик. Два последних теста из представленных ниже также шли в окончательный зачет для оценки качества печати встроенного в МФУ принтера.
Тест № 1
Печать в формате MS Word 2003 монохромного документа (Test#1.doc), который представляет собой текст объемом 15 страниц A4 (47 тыс. знаков), содержащий шрифтовые выделения и заголовки. В тексте нет картинок; печать документа производится в стандартном режиме на обычной бумаге. В настройках драйвера принтера устанавливается режим монохромной печати (черно-белый без градаций серого). За время распечатывания принимается период от посылки задания на принтер до выхода последней страницы.
Тест № 2
Печать в формате MS Word 2003 документа (Test#2.doc), который представляет собой текст объемом 28 страниц A4 (29 814 знаков) и импортированные цветные картинки в форматах TIFF и JPEG. Печать производится в стандартном режиме на обычной бумаге. В настройках драйвера принтера устанавливается режим цветной печати. За время распечатывания принимается период от посылки задания на принтер до выхода последней страницы.
Тест № 3
Печать в формате PDF документа (Test#3.pdf), который представляет собой восьмистраничную публикацию, содержащую цветной и монохромный текст, графические элементы, а также растровые и векторные иллюстрации. Печать производится в стандартном режиме на обычной бумаге. В настройках драйвера принтера устанавливается режим цветной печати. За время распечатывания принимается период от посылки задания на принтер до выхода последней страницы.
Тест № 4
Печать в формате TIFF цветной фотографии (Test#4.tif) размером 28x19 см с разрешением 300 ppi, содержащей образцы цветовых полей. Печать производится на фотобумаге размером A4 при установке режима высокого качества печати. За время распечатывания принимают промежуток времени от посылки задания на принтер до выхода последней страницы.
Тест № 5
Печать в формате TIFF цветной фотографии (Test#5.tif) размером 13x18 см с разрешением 300 ppi. Печать производится на фотобумаге размером 13x18 см (5x7 дюймов) в режиме высокого качества. В данном тесте не допускается активирование фирменных технологий по улучшению цветной печати, реализованных в драйвере принтера. За время распечатывания принимается период от посылки задания на принтер до выхода последней страницы.
Расчет интегрального показателя скорости печати
Для расчета интегрального показателя скорости печати рассчитывается скорость печати каждого теста, выраженная в страницах в минуту (стр./мин). Для расчета скорости печати используется формула:
где N — количество страниц в документе (для печати фотографий N = 1).
Интегральный показатель скорости печати определяется как среднее геометрическое скоростей печати каждого теста:
Определение точности цветопередачи принтера
Для определения точности цветопередачи вводится понятие «идеального принтера», которому соответствует цветовой охват Adobe RGB (1998).
Под точностью цветопередачи понимается цветовая разница ?E между цветом на идеальном принтере и цветом отпечатка на тестируемом мониторе, усредненная по множеству измеряемых цветовых полей.
Измерение цветовых полей производится с помощью специального шаблона, который служит для создания профайла принтера, в процессе которого программа ProfileMaker Pro 5.0.5 сохраняет в отдельном текстовом файле измеренные значения цвета в разных цветовых координатах — RGB, L*a*b. Таким образом, сравнение в специальной программе MesaureTool полученных значений со значениями идеального принтера (перевод значений RGB с шаблона в цветовые координаты L*a*b осуществляется в программе Adobe Photoshop CS3) дает на выходе искомую величину ?E. Чем меньше усредненное значение ?E, тем точнее цветопередача у тестируемого принтера.
Сравнительные цветовые охваты принтеров в 2D

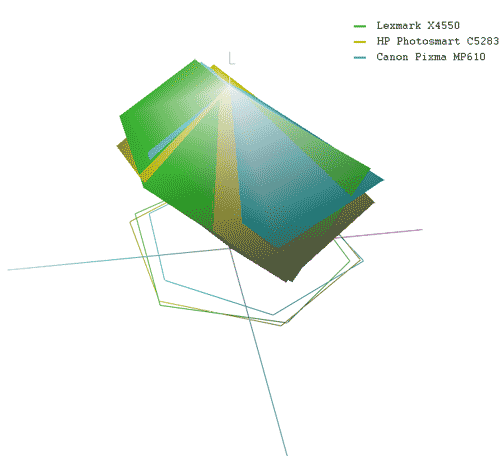

Сравнительные цветовые охваты принтеров в 3D
Описанная процедура повторялась для всех тестовых шаблонов, распечатанных при различных режимах настройки принтера и приложения Adobe Photoshopу СS2. Данные об усредненном значении ?E были сведены в таблицу, исходя из которой каждому тестируемому МФУ были присвоены соответствующие баллы по пятибалльной шкале.
Разрешающая способность принтера
Под разрешением принтера понимается максимальное разрешение (например, 2400 точек на дюйм), при котором печатающее устройство способно корректно и стабильно воспроизводить линии минимального размера (1 пиксел).

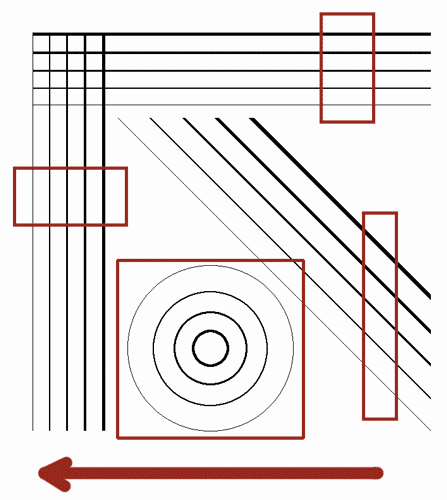

Тестовый шаблон для определения
разрешающей способности принтера
Для определения разрешающей способности принтера распечатывается несколько шаблонов, представляющих собой набор линий и окружностей.
Наборы линий состоят из параллельных прямых размером 1, 2, 3, 4 и 5 пикселов. Размер линий окружности — 1, 2, 3 и 4 пиксела. Стрелкой показано направление движения бумаги.
Шаблоны отличаются друг от друга только применяемым разрешением, которое может иметь следующие значения: 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 и 2600 точек на дюйм. Шаблоны размером 10x15 см в режиме наивысшего качества распечатываются на фотобумаге по четыре штуки на лист (лист для этого прогоняется через принтер четырежды). Тест на одно разрешение печатается в двух экземплярах — монохромном и цветом (соответственно настраивается и драйвер принтера при печати), то есть на одном листе 10x15 размещаются два шаблона с разным разрешением, то есть четыре изображения.
На каждом принтере шаблоны с разным разрешением печатаются до тех пор, пока принтер правильно отображает изображение. Следует учитывать, что некоторые принтеры будут выдавать плохое разрешение только по горизонтальной плоскости, а другие — только по вертикальной, поэтому печатать шаблоны необходимо до тех пор, пока картинка совсем не исказится. На основе полученных отпечатков все тестируемые модели оценивались по пятибалльной шкале; результаты этого теста отражены в сводной таблице.
Итак, все полученные в ходе проведения основных тестовых заданий результаты были отражены в сводной таблице. Поскольку каждое тестируемое МФУ имеет дополнительные функциональные возможности и специализированное программное обеспечение, эти параметры также получили оценки по пятибалльной шкале, которые тоже были внесены в сводную таблицу. На основе показателей в тестах было выбрано наилучшее МФУ.
Выбор редакции
По итогам тестирования победу в номинации «Самое качественное МФУ» и знак «Выбор редакции» завоевала модель HP PhotoSmart C5283, продемонстрировавшая очень высокие показатели производительности, качества печати и сканирования, удобство в эксплуатации и хорошие функциональные возможности программного и аппаратного обеспечения.
Участники тестирования
Lexmark X4550
Качество печати
Качество сканирования
Цветовой охват
Разрешение печати
Драйверы и дополнительное ПО
Управление без ПК
Компания Lexmark в последнее время сократила выпуск струйных принтеров, как, впрочем, и большинство других компаний, и увеличила выпуск струйных многофункциональных устройств для дома и офиса. В нашем тестировании приняла участие модель Lexmark X4550, ориентированная на конечных пользователей с возможностью качественной фотопечати цветных изображений.
Внешне все модели серий X4ххх практически одинаковы. Многофункциональное устройство Lexmark X4550 имеет стильный дизайн в светлых тонах с преобладанием серого и белого цветов. Эта модель обладает внушительными габаритами по сравнению с обычными принтерами — 177x453x325 мм, а ее вес — 5,8 кг. Как заявляет производитель, при активной работе это устройство создает шум не более 50 дБА.
Встроенный в МФУ принтер построен на основе шестицветной струйной технологии печати. Заявленное разрешение цветной печати составляет 4800x1200 точек на дюйм. При этом для монохромной печати, согласно техническим характеристикам, разрешение печати равно 1200x1200 точек на дюйм. Всего в МФУ можно установить два картриджа, из которых один может быть как трехцветным (Black, Cyan, Magenta), так и одноцветным — черным (Black). Второй картридж может быть только трехцветным (Magenta, Yellow, Cyan). Трехцветный картридж называется фотокартриджем. Принтер позволяет печатать фотографии на бумаге любого формата — от 10x15 мм до А4 (210x297 мм, без полей). Скорость цветной печати — 18 стр./мин, для цветной печати этот показатель равен 18 стр./мин. Lexmark X4550 имеет вертикальную загрузку бумаги, лоток загрузки располагается в задней части МФУ. Лоток подачи бумаги рассчитан на 100 листов формата А4 плотностью 75 г/м2. Верхняя крышка устройства имеет встроенный сканер. Согласно техническим характеристикам, сканер позволяет сканировать черно-белые и цветные изображения с разрешением до 19 200x19 200 точек на дюйм, которое достигается путем интерполирования (программного увеличения количества точек). Оптическое, то есть реальное разрешение сканера составляет 1200x600 точек на дюйм. Под сканером располагается встроенный принтер, сканер поднимается, и таким образом пользователь получает доступ для смены картриджей. На лицевой части МФУ расположена панель управления с двухстрочным жидкокристаллическим дисплеем. Эта модель полностью русифицирована, поэтому все надписи на панели выполнены на русском языке. На правой боковой части устройства располагается картридер, поддерживающий чтение и запись с пяти различных типов карт памяти (CompactFlash, SD, MMC, XD, MS). Рядом с картридером находится USB-разъем интерфейса PictBridge для подключения цифровых устройств. В верхней части расположен небольшой логотип Wi-Fi Printing, который информирует пользователя о текущем подключении по беспроводной связи. Задняя панель устройства оснащена разъемом USB, разъемом для подключения питания (вместе с блоком питания, который также устанавливается в корпус МФУ) и Wi-Fi-модулем. Соответственно многофункциональное устройство Lexmark X4550 имеет два типа подключения к компьютеру: по USB-кабелю и по беспроводному соединению Wi-Fi. Последнее поддерживает стандарты беспроводной связи 802.11b и 802.11g. Рекомендуемая месячная нагрузка для этой модели — 3 тыс. страниц любого формата.
В комплекте с устройством поставляются два картриджа Black и Cyan, Magenta, Yellow, блок питания, руководство пользователя, CD-диск с программным обеспечением и USB-кабель для подключения к компьютеру.
Многофункциональное устройство Lexmark X4550 позволяет печатать напрямую с карт памяти или с цифровых устройств, подключенных по интерфейсу PictBridge. Однако стоит отметить, что отсутствие полноразмерного дисплея и невозможность предварительного просмотра фотографий при печати с карт памяти создают дискомфорт, поскольку неясно, что печатаешь. Что касается драйвера МФУ, то необходимо отметить отсутствие опции предварительного просмотра, что также создает неудобство при первой печати на листе другого формата. В то же время драйвер это модели ориентирован на рядового пользователя, поскольку принтер сам определяет с помощью встроенных датчиков формат и тип установленной бумаги, а на основе этих данных можно подобрать оптимальное качество печати.
Что касается качества печати, то при тестировании у данной модели обнаружились две особенности. Во-первых, желтизна полученных отпечатков, которая не зависела ни от типа бумаги, ни от настроек качества печати, а во-вторых — печать фотографий с дополнительными полями.
Отдельно стоит отметить, что по результатам теста на реальное разрешение печати данная модель показала себя с самой лучшей стороны. Фактическое разрешение печати для этой модели лежит в пределах от 2400 до 2800 точек на дюйм, что является очень хорошим показателем для такого класса устройств.

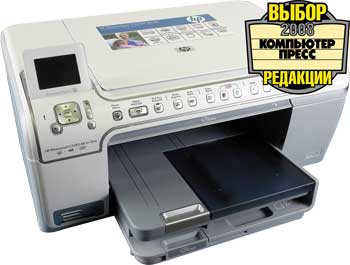

HP Photosmart C5283
Качество печати
Качество сканирования
Цветовой охват
Разрешение печати
Драйверы и дополнительное ПО
Управление без ПК
Компания HP известна пользователям всего мира своими качественными продуктами для печати. В нашем тестировании приняла участие одна из последних моделей многофункциональных устройств, обеспечивающая возможность печати фотографий профессионального качества, — HP Photosmart C5283. Эта модель ориентирована на конечных пользователей, которым необходимо часто печатать фотографии и другие цветные изображения.
Габариты этой модели составляют 452x387x204 мм, а вес — чуть более 7 кг. Несмотря на нескромные габариты, она вполне поместится на рабочем столе рядом с компьютером. Многофункциональное устройство HP Photosmart C5283 по своему дизайну повторяет аналогичные МФУ этой линейки. Корпус выполнен из белого пластика с зеркальным эффектом. На лицевой стороне расположена панель управления. Все основные функциональные кнопки удачно расположены и отлично вписываются в дизайн. Панель управления снабжена жидкокристаллическим цветным дисплеем с диагональю 6,1 дюйма, расположенным в левой части верхней крышки МФУ. Под ним находится пятикнопочный джойстик управления. Как и у большинства многофункциональных устройств этой серии, лотки подачи и приема бумаги также располагаются в передней части устройства. Кроме того, здесь имеется откидывающийся лоток для подачи оптических дисков, на поверхности которых способна печатать эта модель. В нижней левой лицевой части располагается картридер, позволяющий печатать с карт памяти следующих типов: XD, MC, CompactFlash, MMC и SD, а также других типов — с помощью адаптера или переходника. Задняя панель МФУ HP Photosmart C5283 оборудована разъемом для подключения адаптера питания и разъемом USB для подключения к компьютеру.
Встроенный в это многофункциональное устройство принтер, по заявлению производителя, может печатать с разрешением 1200 точек на дюйм, а с применением патентованной технологии улучшения печати — до 4800x1200 точек на дюйм. Принтер построен по термальной струйной шестицветной технологии печати CMYK + Light Magenta + Light Cyan. В этой модели используются цветные чернила на основе красителя, а черные — на пигментной основе. В HP Photosmart C5283 устанавливаются два картриджа, которые могут иметь различные вариации. В один из отсеков устанавливаются HP 140 или 140XL — с черными чернилами (XL — повышенная емкость) или фотокартридж HP 137 с тремя типами чернил: Light Cyan, Light Magenta и Black. В другой отсек может быть установлен трехцветный картридж HP 141 или 141XL (повышенной емкости) с чернилами Cyan Magenta Yellow либо картридж HP 100 с серыми чернилами Black, Grey и Light Grey для печати черно-белых фотографий повышенного качества. Сканирующее устройство располагается на привычном для многофункциональных устройств месте — в верхней части. По заявлению производителя, оптическое разрешение сканирования составляет 4800x4800 точек на дюйм, при этом существует возможность увеличить разрешение за счет экстраполирования (то есть программным методом) до 19 200x19 200 точек на дюйм. Скорость копирования в цветном черновом режиме для этой модели составляет до 24 стр./мин, копирование черно-белых отпечатков при черновом качестве изображения происходит со скоростью 32 стр./мин. Многофункциональное устройство HP Photosmart С5283 позволяет печатать на бумаге различных форматов — от 10x15 мм и до А4 без полей. При этом плотность бумаги может варьироваться от 60 до 280 г/м2. Лоток подачи листов обычного формата вмещает 125 листов, лоток подачи фотографий рассчитан на 20 листов. Рекомендуемая месячная нагрузка для этой модели составляет 3 тыс. отпечатков. В комплекте с многофункциональным устройством HP Photosmart C5283 поставляются CD-диск с программным обеспечением, блок питания и комплект картриджей. В комплект поставки входит программное обеспечение Photosmart Premier и Photosmart Express от НР для обработки и печати фотографий, позволяющее архивировать и редактировать фотографии, а также обмениваться ими через Интернет без отправки больших вложенных файлов по электронной почте, и ПО ReadIris для распознавания текста.
В ходе тестирования модель HP Photosmart C5283 получила самые высокие отзывы, касающиеся качества изображения. Реальное разрешение печати при этом лежало в пределах 1400-1600 точек на дюйм. Необходимо также отметить, что среди остальных тестируемых моделей у этого МФУ был самый низкий показатель ?E, то есть драйвер принтера был наиболее четко профилирован, а следовательно, передача цвета при печати была лучше, чем у остальных моделей.
Поскольку рассматриваемая модель HP Photosmart C5283 имела самые лучшие отпечатки по качеству изображения и передаче цветов, ей был присужден знак «Выбор редакции» в номинации «Самое качественное МФУ».
Canon Pixma MP610
Качество печати
Качество сканирования
Цветовой охват
Разрешение печати
Драйверы и дополнительное ПО
Управление без ПК
Компания Canon также уделяет пристальное внимание рынку многофункциональных устройств, постоянно обновляя свой модельный ряд. Модель Canon Pixma MP610 полностью ориентирована на домашних пользователей и является практически самой старшей моделью в линейке Canon MPxxx. Данная модель, как и все представленные в нашем тестировании, построена по струйной технологии печати и обладает всеми достоинствами струйного принтера, а кроме того, оснащена встроенным цветным сканером и копиром для работы без подключения к компьютеру.
По своим габаритам это МФУ практически не отличается от других многофункциональных устройств данной компании. Однако на фоне моделей других производителей Canon Pixma MP610 выгодно выделяется сравнительно небольшими габаритами и стильным дизайном. Подача бумаги осуществляется через горизонтальный лоток, находящийся на тыльной стороне МФУ. Принимающий лоток расположен непосредственно под панелью управления. Панель управления, расположенная в верхней части МФУ, позволяет управлять МФУ без подключения к ПК. Там же находится цветной жидкокристаллический экран с диагональю 6,2 см, который дает возможность пользователю управлять устройством и просматривать фотографии перед печатью без использования компьютера. Сканер встроен в верхнюю часть корпуса, при этом доступ к картриджам осуществляется путем поднятия сканера, выполненного в форме крышки. Нельзя не отметить, что эта модель единственная из представленных в тестировании имела приподнимающуюся крышку сканера, что очень удобно для печати с толстых носителей (например, книг).
Встроенный принтер построен по термально-струйной технологии печати. В отличие от двух других моделей в нашем тестировании, эта модель является 4-цветной — CMYK, однако картриджей у нее пять. Два из них черные — один обычный, а другой повышенной емкости. По заявленным характеристикам, данная модель поддерживает печать с максимальным разрешением 4800x1200 dpi. Скорость печати составляет до 24 стр./мин в цветном режиме и до 31 стр./мин в монохромном. Представленные характеристики соответствуют печати с черновым качеством изображения. Стоит учитывать, что скорость копирования отличается от скорости печати. Встроенный сканер дает возможность сканировать цветные изображения или текст с максимальным разрешением 1200 точек на дюйм. Струйный принтер построен по технологии четырехцветной печати с минимальным размером капли 1 пиколитр, что обеспечивает получение наиболее качественных отпечатков. В этой модели также используется технология FINE (Fully-photolithography Inkjet Nozzle Engineering — фотолиграфическое изготовление чернильных сопел), позволяющая получать высококачественные и насыщенные фотографии (технология ContrastPLUS) с высокой стойкостью к выцветанию. Как и другие модели, данное многофункциональное устройство оснащено портом PictBridge для непосредственной печати с фотоаппаратов и видеокамер.
Переключение между разными режимами печати осуществляется несколькими кнопками с подсветкой, каждая из которых отвечает за свой режим, что позволяет легко манипулировать необходимыми настройками печати. В этом МФУ предусмотрена немаловажная функция режима автоматического управления качеством изображения для воспроизведения оригиналов, сочетающих текст и графику или цветной фон и фоторежим для улучшенного воспроизведения мелких деталей изображений при копировании фотографий. Копир обеспечивает тиражирование изображения после его однократного сканирования, что позволяет избежать постоянного сканирования одного и того же оригинала. Нельзя не упомянуть и применяемую здесь технологию двойной обработки цветовой гаммы для точности цветопередачи при копировании.
МФУ оборудовано одним лотком подачи бумаги, рассчитанным на 100 листов. Выходной лоток вмещает 100 листов. Имеется и лоток ручной подачи бумаги, рассчитанный на 100 листов. Лоток подачи поддерживает установку носителей плотностью от 64 до 105 г/м2. Однако при использовании специализированной бумаги Canon плотность носителей может достигать 273 г/м2. Максимальный формат устанавливаемой бумаги — А4, поддерживается также установка меньших форматов — А5, B5(ISO), B6,A6, Exe и фотографий 10x15 и 13x18 мм.
В ходе тестирования у модели Canon MP610 реальное разрешение при печати лежало на границе в 1400 точек на дюйм. При этом цветовой охват практически совпадал с цветовым охватом модели HP Photosmart C5382.
Редакция выражает признательность компаниям, предоставившим МФУ для проведения тестирования:
- представительству компании Hewlett-Packard (www.hp.ru) за HP Photosmart C5283;
- представительству компании Lexmark (www.lexmark.ru) за Lexmark X4550;
- представительству компании Canon (www.canon.ru) за Canon Pixma MP610.
 |
|
