Тестирование видеокарт серии AMD Radeon HD5000

Методика тестирования

Результаты тестирования

Участники тестирования

Видеокарта AMD Radeon HD5870

Видеокарта MSI Radeon HD5870 Lightning

Видеокарта XFX Radeon HD5830

Видеокарты Sapphire Radeon HD5770 Vapor-X и Radeon HD5750 Vapor-X

Видеокарта MSI Radeon HD5670

Видеокарта AMD Radeon HD5570

Видеокарта AMD Radeon HD5450

Выводы



Видеокарты новой серии AMD ATI Radeon HD5000 были анонсированы еще осенью прошлого года, но собрать большинство представителей нового семейства нашей тестовой лаборатории удалось только сейчас. В этом тестировании приняли участие видеокарты серии AMD ATI Radeon HD5000, охватывающие различные сегменты пользовательского рынка — от самого дешевого до самого дорогого. В тесте участвовали AMD Radeon HD 5870 (референсная модель), MSI Radeon HD5870 Lightning, XFX Radeon HD5830, Sapphire Radeon HD5770, Sapphire Radeon HD5750, MSI Radeon HD5670, AMD Radeon HD5570 (референсная модель) и HD5450 (референсная модель).

Прежде чем рассказать о методике тестирования и полученных результатах, рассмотрим основные нововведения, реализованные в новой линейке видеокарт. Маркетологи компании AMD разработали для новой серии графических чипов стратегию, которая направлена на отказ от использования численных обозначений графических чипов серии Radeon HD5000 (кодовое название серии Evergreen). Теперь кодовые обозначения графических адаптеров компании представляют собой осмысленные выражения. Так, самые мощные представители нового семейства — видеокарты Radeon HD5870, HD5850 и HD5830 — базируются на графическом чипе Cypress (кипарис). Видеокарты среднего класса — Radeon HD5770 и HD5750 — на графическом чипе с кодовым названием Juniper (можжевельник). Графические чипы под названием Redwood (красное дерево) устанавливаются в видеокарты начального уровня — Radeon HD5670 и HD5570. В видеокартах Radeon HD5450, относящихся к бюджетному классу, установлены чипы с кодовым названием Cedar (кедр). Если верить слайдам AMD, показанным журналистам, то новое семейство Hemlock, включающее высокопроизводительные решения с двумя графическими процессорами на одной плате, вскоре должно появиться на прилавках магазинов, однако получить рабочий экземпляр этих двухчиповых монстров пока не удалось.

В первую очередь отметим, что новые чипы не являются доработанной версией предыдущих графических чипов линейки RV770. Это новое решение, которое, конечно, включает многие технологии, примененные в предыдущих сериях, но в то же время имеет другое строение и использует новые технологии.

В первую очередь отметим полный переход на новый техпроцесс 40 нм, где компания AMD является законодателем моды в компьютерной индустрии (только при производстве видеокарт). Практически все новые видеокарты серии Radeon HD5000 поставляются с установленной видеопамятью стандарта GDDR5, что позволяет получить высокую пропускную способность. Все видеокарты нового семейства поддерживают все инструкции набора API DirectX 11/Shader Model 5.0. Конечно, можно спросить, а нужна ли эта поддержка да и сама технология конечным пользователям, ведь даже игр, поддерживающих в полной мере DirectX 10, в мире не так уж много, а тут уже следующая версия... Также нельзя обойти вниманием и технологию Eyefinity, впервые примененную в новых видеокартах серии Radeon HD5000. Она предназначена для того, чтобы подключать к компьютеру уже не два, а три и более мониторов. Таким образом, объединив несколько мониторов в единое рабочее пространство, пользователь получит один большой монитор с очень высоким разрешением. Все новые видеокарты имеют по три различных разъема для подключения мониторов. При этом количество и тип разъемов видеокарты могут отличаться в зависимости от предпочтений производителя видеокарты.

Новые драйверы Catalyst позволяют выставлять различные режимы работы мониторов, включая стандартные режимы клонирования и расширения рабочего стола на несколько мониторов. Анонсированная технология позволяет пользователю работать как с оконными, так и с полноэкранными 3D-приложениями. При этом, по заявлению компании AMD, для поддержки этой технологии в компьютерных играх не требуется устанавливать какие­либо специализированные обновления для игр или дополнительные драйверы. А теперь рассмотрим саму новую линейку видеокарт, методику тестирования и результаты тестов.

Методика тестирования

Для тестирования видеокарт мы используем тестовый скрипт ComputerPress Game Benchmark Script v. 5.0, который позволяет полностью автоматизировать весь процесс тестирования, выбирать игры для тестирования, разрешения экрана, при которых запускаются игры, а также настройки игр на максимальное качество отображения или максимальную производительность, задавать количество прогонов для каждой игры.

Методика тестирования видеокарт подробно изложена в статье «Новый игровой бенчмарк ComputerPress Game Benchmark Script v. 5.0», опубликованной в апрельском номере журнала, а потому не станем повторяться. Отметим лишь, что в этом тестировании в качестве операционной системы мы использовали Windows 7 Ultimate 32 бит, а в качестве стенда — компьютер следующей конфигурации:

  • процессор — Intel Core i7 Extreme 965 (тактовая частота 3,2 ГГц, режим Turbo Boost активирован);
  • системная плата — Gigabyte GA-EX58-UD4;
  • чипсет системной платы — Intel X58 Express;
  • Intel Chipset Device Software — 9.1.1.1019;
  • память — DDR3-1066 (Qimonda IMSH1GU03A1F1C-10F PC3-8500);
  • объем памяти — 3 Гбайт (три модуля по 1024 Мбайт);
  • режим работы памяти — DDR3-1066, трехканальный режим;
  • тайминги памяти — 7-7-7-20;
  • жесткий диск — Western Digital WD3200AAKS.

Для всех видеокарт устанавливался последний на момент тестирования драйвер AMD Catalyst 10.3.

Поскольку в этом тестировании принимали участие только видеокарты на базе чипов Radeon HD5000 и все они поддерживали API DirectX 11, в играх Heaven Benchmark 2, S.T.A.L.K.E.R.: Зов Припяти и Dirt 2 мы применяли два режима настройки на максимальное качество. Таким образом, для этих игр были получены три, а не два результата. В данном тестировании, в отличие от предыдущих, не используется такое понятие, как референсная конфигурация, а результаты сводятся к расчету интегральной оценки производительности по каждой отдельной игре (бенчмарку), которая не привязывается к референсной конфигурации. Поэтому для игр Heaven Benchmark 2, S.T.A.L.K.E.R.: Зов Припяти и Dirt 2 среднегеометрическое бралось от трех результатов, чтобы получить более реальную картину производительности в этих играх и задействовать новый API DirectX 11. В остальных тестах среднегеометрическое бралось от двух результатов — при настройке на максимальное и минимальное качество изображения.

Результаты тестирования

Сравнительные результаты тестирования в виде интегральных показателей для каждой игры представлены на рис. 1-10.



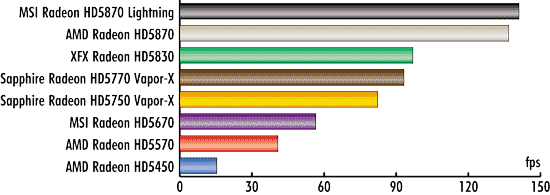

Рисунок

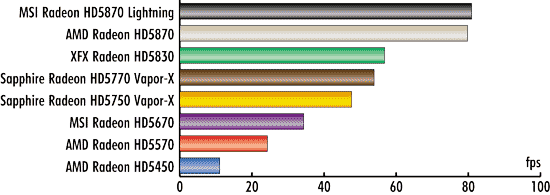

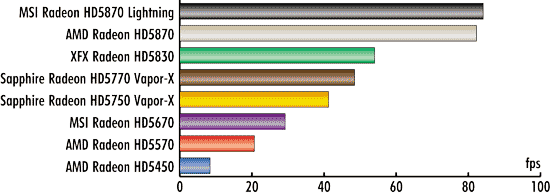

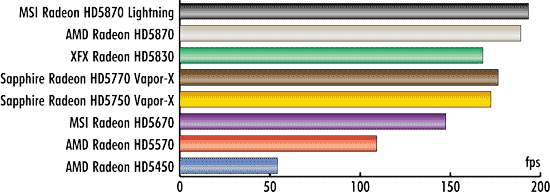

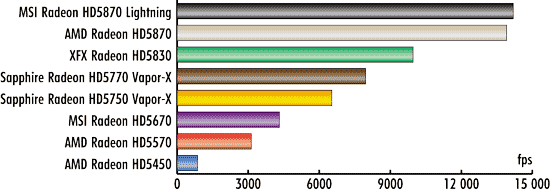

Рис. 1. Интегральный результат видеокарт в игре Gun Metal Benchmark

Рисунок

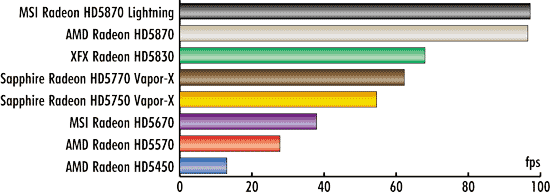

Рис. 2. Интегральный результат видеокарт в игре Call of Juares Demo

Рисунок

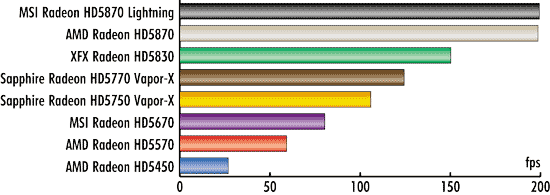

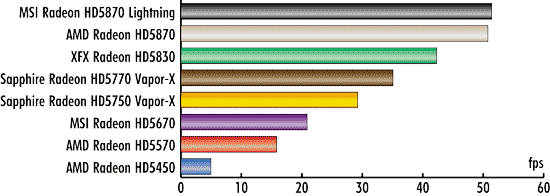

Рис. 3. Интегральный результат видеокарт в игре S.T.A.L.K.E.R.: Зов Припяти

Рисунок

Рис. 4. Интегральный результат видеокарт в игре Crysis

Рисунок

Рис. 5. Интегральный результат видеокарт в игре Left4Dead 2

Рисунок

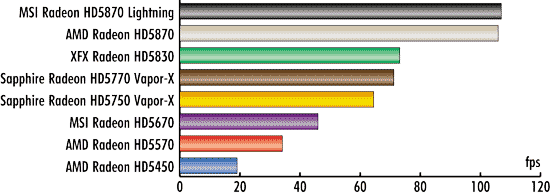

Рис. 6. Интегральный результат видеокарт в игре FarCry 2

Рисунок

Рис. 7. Интегральный результат видеокарт в игре Heaven Benchmark 2

Рисунок

Рис. 8. Интегральный результат видеокарт в игре Dirt 2

Рисунок

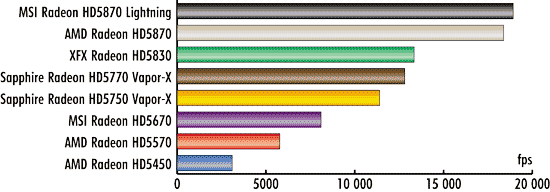

Рис. 9. Интегральный результат видеокарт в 3DMark06

Рисунок

Рис. 10. Интегральный результат видеокарт в 3DMark Vantage

Технические характеристики всех протес-тированных видеокарт, а также ориентировочные цены на них представлены в таблице.

Участники тестирования

Видеокарта AMD Radeon HD5870

Видеокарта AMD ATI Radeon HD5870 имеет одно из самых высоких значений производительности однопроцессорного решения на базе последних графических процессоров AMD. Основные технические характеристики этой видеокарты приведены в таблице, а здесь рассмотрим ее внешний вид и систему охлаждения. Примененная в данной модели система охлаждения, по сравнению с системой, установленной на референсных видеокартах предыдущей серии Radeon HD4870/HD4890, претерпела существенные изменения. Длина печатной платы и вместе с ней системы охлаждения увеличилась, при этом вес видеокарты уменьшился.



Рисунок

В верхней части платы на привычном мес­те расположены два 6-контактных разъема питания. На этой же части платы, но ближе к интерфейсам находятся разъемы Crossfire для связки двух видеокарт. В отличие от предыдущих версий видеокарт AMD, в этой модели предусмотрены два отверстия для забора воздуха, расположенные на задней стороне видеокарты. По своей форме они напоминают что­то фантастическое. Система охлаждения построена на основе 4-контактного управляемого вентилятора, выполненного в виде турбины. Воздух от вентилятора охлаждает алюминиевый радиатор, который накрывает собой графический процессор и микросхемы памяти. При этом радиатор имеет медное окончание, которое и соприкасается с графическим чипом. А от медного основания отходят четыре медные трубки, охлаждаемые алюминиевым радиатором. Выход воздуха осуществляется через небольшое отверстие рядом с интерфейсами подключения. Также обратим внимание, что обратная сторона платы полностью закрыта металлическим кожухом.

В этой модели используются микросхемы памяти GDDR5 производства компании Samsung, которые имеют маркировку K4G10325FE-HC04. Время выборки этих микросхем равно 0,4 нс, а номинальная час­тота составляет 1,25 ГГц (5 ГГц QDR). Соответственно, поскольку микросхемы памяти в видеокарте работают на частоте 1,2 (4,8 ГГц QDR) ГГц, у нее есть запас по небольшому разгону. Задняя часть видеокарты, на которой расположены интерфейсы, имеет два разъема DVI, а также HDMI и Display-Port.

Отметим, что по сравнению с предыдущими референсными системами охлаждения от AMD новая система охлаждения стала работать гораздо тише. Температура при максимальной нагрузке и режиме простоя тоже снизилась по сравнению с референсными видеокартами Radeon HD4870 и HD4890.

Видеокарта MSI Radeon HD5870 Lightning

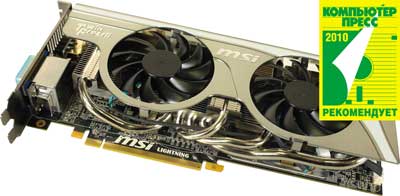

Видеокарта MSI Radeon HD5870 Lightning представляет собой разогнанную и модифицированную версию референсного графического адаптера Radeon HD5870. Кроме изменения частоты графического ядра, в этой видеокарте используется нештатная система охлаждения под названием Twin Frozr II. Данная видеокарта — одна из самых высокопроизводительных графических карт, построенных на одном графическом ядре. Для обеспечения надежного питания при работе на повышенных частотах, а также возможности дополнительного разгона характеристик видеокарты эта модель снабжена уникальной 15-фазной системой питания. При этом 13 фаз приходится на питание графического ядра и две фазы — на модули памяти. По сравнению с 7-фазной (5 и 2) схемой питания, которая применяется на большинстве видеокарт на базе графических адаптеров Radeon HD 5870, сила тока в новой модели может достигать 30,5 А, что позволяет передать карте до 375 Вт мощности. В референсных видеокартах сила тока не может превышать 20,5 А. Для подачи питания на видеокарту в этой модели используются два внешних 8-контактных разъема и шина PCI Express (к примеру, в референсной видеокарте HD5870 применяются два 6-контактных разъема питания). Нельзя не отметить, что конструкция печатной платы выполнена по уникальной технологии под названием Lightning Power Layer (LPL), которая позволяет снизить электрические шумы и повысить стабильность электропитания. Данная технология предусматривает использование двух медных слоев для питания графического процессора, одного слоя для питания памяти и одного слоя для заземления.



Рисунок

В дополнение к инновациям в конструкции цепей питания на плате MSI R5870 Lightning установлены высококачественные силовые компоненты класса military (ориентированные на военный комплекс). Чтобы повысить качество электропитания GPU, используются конденсаторы нового поколения Hi-c CAP. По сравнению с твердотельными конденсаторами, которые в настоящее время применяются на картах высшего класса, эти новые компоненты увеличивают срок службы изделия в восемь раз, снижают температуру и улучшают способность к разгону.

Для повышения качества электропитания GPU графической карты R5870 Lighting используются конденсаторы Proadlizer производства компании NEC и SSC-дроссели. Это обеспечивает GPU очень большим током без помех. Благодаря плоскому основанию они прекрасно подходят для сложных условий охлаждения.

Все контакты имеют специальное золотое напыление. Для подключения внешнего вольт­метра предусмотрены специальные контактные площадки под названием V-Check Points, позволяющие легко измерять напряжение питания памяти и GPU без каких­либо доработок схемы аппаратной части. Это позволяет экспертам в области разгона следить в реальном времени за напряжением питания карты.

В комплекте с видеокартой идут специальные драйверы, а также эксклюзивное программное обеспечение Afterburner для разгона, которое создано на основе утилиты Rivatuner. Эта утилита может не только разгонять частоту ядра и видеопамяти, но и изменять напряжение питания графического процессора и микросхем памяти. Она снабжена встроенным бенчмарком Kombustor, который позволяет тестировать стабильность работы видеокарты. К моменту написания статьи на видеокарте MSI Radeon HD5870 Lightning уже был установлен мировой рекорд по разгону графических чипов Radeon HD 5870: частоту ядра карты удалось поднять с 850 до 1450 МГц. Нельзя не отметить возможность сохранения настроек разгона: всего можно сохранить до пяти различных пресетов, которые будут автоматически загружаться при запуске системы. В целом можно утверждать, что в новой видеокарте MSI Radeon HD 5870 Lightning присутствует всё, что нужно современному оверклокеру.

Новая модель поддерживает API DirectX 11. Изначально тактовая частота графического ядра немного завышена и составляет 900 МГц вместо стандартных 850 МГц. Память работает с частотой 4,8 ГГц. Объем GDDR5 составляет 1 Гбайт.

Графическая карта MSI Radeon HD5870 Lightning снабжена системой охлаждения под названием Twin Frozr II. Помимо двух относительно тихих 4-контактных 80-миллиметровых вентиляторов в ней применяется несколько тепловых трубок диаметром 8 мм. Эти увеличенные тепловые трубки способны быстрее отводить тепло к массивному алюминиевому радиатору и делают систему охлаждения одной из самых эффективных. По заверениям специалистов MSI, такая система охлаждения позволяет снизить температуру графического процессора на 12 °C по сравнению со штатной системой охлаждения, которая обычно устанавливается на ATI Radeon HD 5870. Микросхемы памяти, конденсаторы Hi-c CAP, Proadlizer и MOSFET накрыты широкой охлаждающей пластиной. Это обеспечивает полное охлаждение всех критических компонентов при разгоне. Система охлаждения также предусматривает возможность применения жидкого азота.

За несомненную инновационность данной модели, нестандартную комплектацию, а также высочайшее качество исполнения наша тестовая лаборатория присвоила ей знак «Редакция рекомендует».

Видеокарта XFX Radeon HD5830

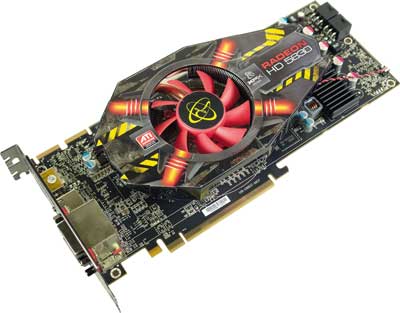

Видеокарта XFX Radeon HD5830 отличается от стандартной референсной модели, представленной компанией AMD, прежде всего тем, что в ней используется нестандартная система охлаждения. Остальные характеристики этой модели совпадают с референсной видеокартой AMD Radeon HD5830. Первоначально данная модель анонсировалась как видеокарта с укороченным размером по отношению к референсной модели, но в конечном счете размер текстолита не был изменен. Используемая система охлаждения построена на основе алюминиевого радиатора с двумя тепловыми трубками. Охлаждение радиатора производится с помощью неуправляемого 60-миллиметрового вентилятора. При этом кулером охлаждается лишь графический процессор — микросхемы памяти остаются без дополнительного охлаждения, что исключает экстремальный разгон данной модели. Чипы памяти GDDR5 представлены восемью микросхемами K4G10325FE-HC04 производства компании Samsung.



Рисунок

Также стоит отметить, что использование неуправляемого вентилятора приводит к повышению температуры графического ядра, которая при максимальной нагрузке составляет 91 °C.

Видеокарты Sapphire Radeon HD5770 Vapor-X и Radeon HD5750 Vapor-X

Компания Sapphire хорошо известна российским пользователям как один из ведущих поставщиков видеокарт на базе графических процессоров AMD. В нашем тестировании приняли участие две модели видеокарт, которые относятся к среднему ценовому сегменту рынка, сочетая в себе высокую производительность и достойное качество изображения при относительно низкой цене. Обе модели — Sapphire Radeon HD5770 Vapor-X и Radeon HD5750 Vapor-X — отличаются от референсных моделей, представленных AMD, системой охлаждения. Технические инновации, примененные в системах охлаждения Vapor-X, уже не раз освещались в нашем журнале, поэтому напомним лишь основные преимущества данной системы охлаждения.



Рисунок

Рисунок

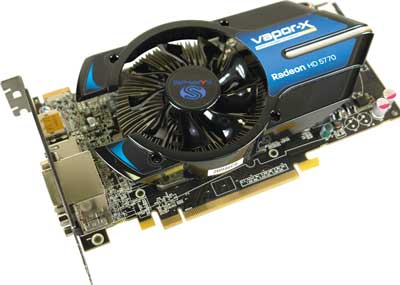

В видеокарте Sapphire Radeon HD5770 Vapor-X используется полноценная версия системы охлаждения, в которой применяется фирменная двухслотовая система охлаждения Vapor-X с технологией испарительной камеры Vapor Chamber Technology. В обеих видеокартах используется восемь микросхем памяти Hynix H5GQ1H24AFA T2C, которые не имеют дополнительного охлаждения, что исключает их экстремальный разгон.

Модель Sapphire Radeon HD 5770 Vapor-X 1GB GDDR5 оборудована оригинальным по дизайну кулером с верхней крышкой из пластика. Под крышкой скрываются медная испарительная камера и расположенный на ней круглый алюминиевый радиатор с раздваивающимися на концах пластинами, увенчанный крупным 60-миллиметровым 4-контактным вентилятором с особой изогнутой формой лопастей.

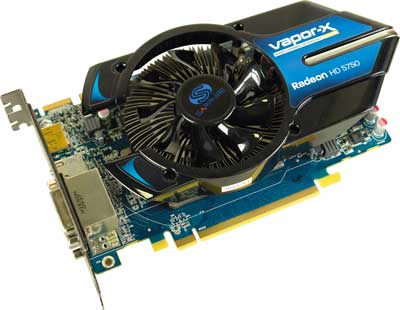

Модель Sapphire Radeon HD 5750 Vapor-X оснащена внешне практически такой же системой охлаждения, за исключением того, что в этой модели используется не 4-контактный, а двухконтактный вентилятор, что подразумевает невозможность динамического и плавного изменения скорости воздушного потока. Также плата имеет меньший размер, при этом все остальные важные элементы платы идентичны имеющимся в старшей модели Sapphire Radeon HD 5770 Vapor-X.

Отметим, что температура графических ядер при максимальной нагрузке у этих моделей отличается всего на 2 °C (65 и 67 °C). При этом в видеокартах на базе данных графических чипов со штатной системой охлаждения температура выше и составляет более 70 °C.

Видеокарта MSI Radeon HD5670

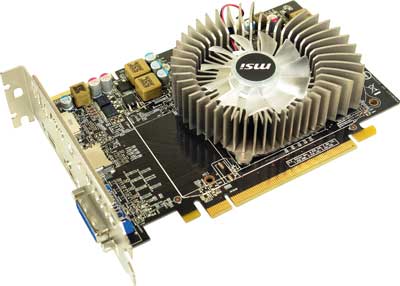

Видеокарта MSI Radeon HD5670, как и большинство других моделей в нашем тестировании, имеет нештатную систему охлаждения, отличающуюся от референсной. Технические характеристики этой видеокарты такие же, как у референсной модели, представленной компанией AMD.



Рисунок

Относясь в большей степени к бюджетному классу, данная видеокарта не имеет разъема для дополнительного питания, поскольку в ней установлен достаточно слабый графический процессор.

Система охлаждения представляет собой алюминиевый радиатор, охлаждаемый двухконтактным вентилятором диаметром 50 мм. Увы, по высоте видеокарта за счет кулера занимает два слота, что ограничивает использование данной модели в небольших медиацентрах. Этот кулер охлаждет только сам графический процессор. Чипы памяти GDDR5, представленные микросхемами K4G10325FE-HC05 производства компании Samsung, не имеют дополнительного охлаждения. При максимальной нагрузке на графическое ядро его температура не превышала 69 °С.

Видеокарта AMD Radeon HD5570

Данная модель относится к бюджетному классу. Видеокарта AMD Radeon HD5570 имеет штатную систему охлаждения и представлена в низкопрофильном варианте. При этом стоит отметить, что медный кулер в этой модели охлаждает не только сам графический чип, но и память GDDR3, которая представлена восемью микросхемами Samsung K4W1G1646E-HC11. Поскольку радиатор в данной модели полностью сделан из меди, эта видеокарта довольно тяжелая.



Рисунок

В целом это отличный вариант для построения домашних медацентров.

Видеокарта AMD Radeon HD5450

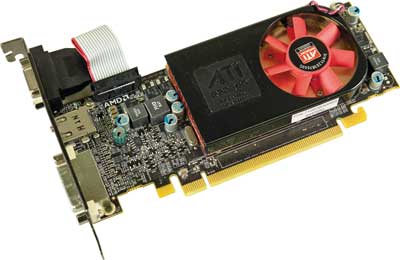

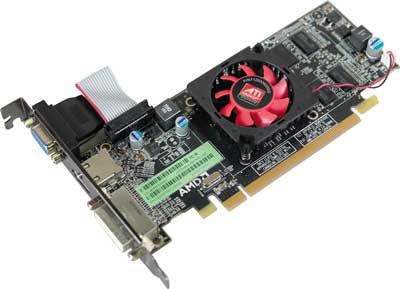

Данная видеокарта имеет низкопрофильную конструкцию и однослотовую систему охлаждения. Маленький алюминиевый кулер охлаждает только графический процессор. Другая референсная модель этой видеокарты и вовсе оснащена пассивной системой охлаждения. В данной модели используются такие же чипы памяти, как и в видеокарте AMD Radeon HD5570. Данная видеокарта относится к классу сверхбюджетных видеокарт и является идеальным вариантом для построения HTPC.



Рисунок

Выводы

По результатам тестирования новой серии видеокарт можно сказать сдедующее. Новая модель видеокарты HD5870, представленная разогнанным вариантом MSI Radeon HD5870 Lightning, безусловно опережает референсную модель. Это объясняется большей тактовой частотой графического ядра. Но если учитывать, что разгон данной модели может быть еще больше и определяется пользователем, то конечная разница в производительности может быть и более существенной. Если говорить о других участниках тестирования, то можно отметить, что разница в производительности между видеокартами HD5830 и HD5770 не так велика, при этом цена на устройства несопоставима с разницей в производительности. Также стоит обратить внимание на видеокарту MSI Radeon HD5670, которая при большей производительности имеет цену, сопоставимую с ценой на видеокарту AMD Radeon HD 5570. Таким образом, можно говорить о том, что оптимальным вариантом по соотношению «цена/качество» для создания домашних мультимедиацентров является самая младшая модель AMD Radeon HD 5450.
