Двухдиапазонный беспроводной роутер Zyxel Keenetic Extra II

С момента  основания в 1989 году компания Zyxel Communications акцентирует свое внимание на рынке устройств и средств для передачи информации, опираясь при этом в основном на собственные разработки и исследования. Начав с выпуска модемов и маршрутизаторов, в настоящее время компания является одним из крупнейших игроков рынка сетевых устройств класса SOHO, поставляя свою продукцию более чем в 70 стран мира. В России компания работает с 1992 года и с тех пор держит взятый курс на как можно более полную адаптацию своей продукции к российским условиям. Такой подход позволил уверенно занять лидирующие позиции в этом секторе рынка и удерживать их по настоящее время с отрывом от конкурентов.

Выпускаемые сегодня интернет-центры серии Keenetic можно использовать для решения широкого спектра задач — от простейшего подключения к Интернету до IP-телевидения, IP-телефонии и VPN. Все, что требуется от пользователя, — это как можно более  грамотно сформулировать свои требования к оборудованию, и подходящая модель сетевого устройства обязательно найдется в реестре компании Zyxel. Важной особенностью является тот факт, что это  решение будет уже изначально совместимо с большинством интернет-провайдеров нашей страны. Имея такие предустановленные настройки, самый рядовой пользователь сможет установить и запустить роутер всего за несколько минут.

Перед самым новым 2017 годом компания Zyxel порадовала своих потребителей выпуском двух моделей: Keenetic Air и Keenetic Extra II. Обе  они ориентированы на популярный сегодня сегмент беспроводных роутеров AC1200 и имеют две точки доступа: 802.11n в диапазоне 2,4 ГГц с максимальной скоростью подключения 300 Мбит/с и 802.11ac в диапазоне 5 ГГц с максимальной скоростью подключения 867 Мбит/с. Оба устройства  функционируют под управлением фирменной прошивки NDMS, которая разработана программистами с учетом особенностей российских интернет-провайдеров. Новые модели не относятся к топовому сегменту беспроводных роутеров, а, скорее, являются чем-то средним между недорогими маршрутизаторами с поддержкой только протокола 802.11n (Keenetic Viva, Keenetic III) и высокопроизводительными моделями с гигабитными портами (Keenetic Giga, Keenetic Ultra). В этой статье мы поговорим о модели Keenetic Extra II, которая дополнила линейку Extra, но вначале отметим несколько моментов, касающихся беспроводных роутеров с поддержкой протокола 802.11ac.

По мере широкого распространения беспроводных сетей и выделенных линий пользователи многоквартирных домов мегаполисов стали испытывать проблемы, связанные с загруженностью беспроводного диапазона 2,4 ГГц. Если в первое время пользователей спасал переход с протокола от 802.11g на 802.11n, который обеспечивал увеличение зоны охвата и увеличение пропускной способности сети, то дальше ситуация стала только усугубляться. Технологии не стояли на месте, и несколько лет назад на рынок вышли устройства с поддержкой сразу двух диапазонов — 2,4 и 5 ГГц, что позволило если не расширить зону охвата, то хотя бы получить стабильную скорость передачи данных по протоколу 802.11n. Увы, массовое внедрение технологии GPON для стационарных телефонов от МГТС еще более усугубило ситуацию в диапазоне 2,4 ГГц. При этом диапазон 5 ГГц с поддержкой протокола 802.11n отличался высоким уровнем затухания сигнала на дальние дистанции, и в квартирах с двумя-тремя комнатами беспроводной роутер едва добивал до ее «окраин». При этом количество устройств и сетей в диапазоне 2,4 ГГц только росло,  а следовательно, скорость домашней сети могла порой снижаться просто катастрофически. Это произошло еще и потому, что в каждой квартире теперь установлен еще и роутер от МГТС, беспроводная связь которого по умолчанию включена. Самое удивительное, что беспроводная сеть в большинстве моделей включена по умолчанию, независимо от того, заказана ли услуга доступа в Интернет от МГТС или нет. Таким образом, количество роутеров в районах с подключенными стационарными телефонами по технологии GPON удвоилось. И снова на помощь пользователям пришли новые технологии в виде нового протокола 802.11ac. Вначале поддержка этого протокола была реализована только в топовых моделях беспроводных роутеров, а конечных устройств, поддерживающих этот стандарт, было совсем немного. Но постепенно ситуация изменилась, и теперь даже бюджетные модели смартфонов порой обладают поддержкой 802.11ac. Соответственно, многие производители беспроводных маршрутизаторов начали выпускать более дешевые модели устройств с поддержкой этого актуального на данный момент протокола. Однако надо понимать, что недорогие модели с поддержкой 802.11ac в первую очередь нацелены на обеспечение качественной связью устройств и увеличение зоны охвата беспроводной сети. Рассматриваемый в этой статье роутер Keenetic Extra II относится именно к таким устройствам. По своей производительности он не может соревноваться с топовыми решениями, но для создания современной беспроводной сети в небольшом офисе или дома он подходит как нельзя лучше. Итак, рассмотрим нашего «героя» поближе.

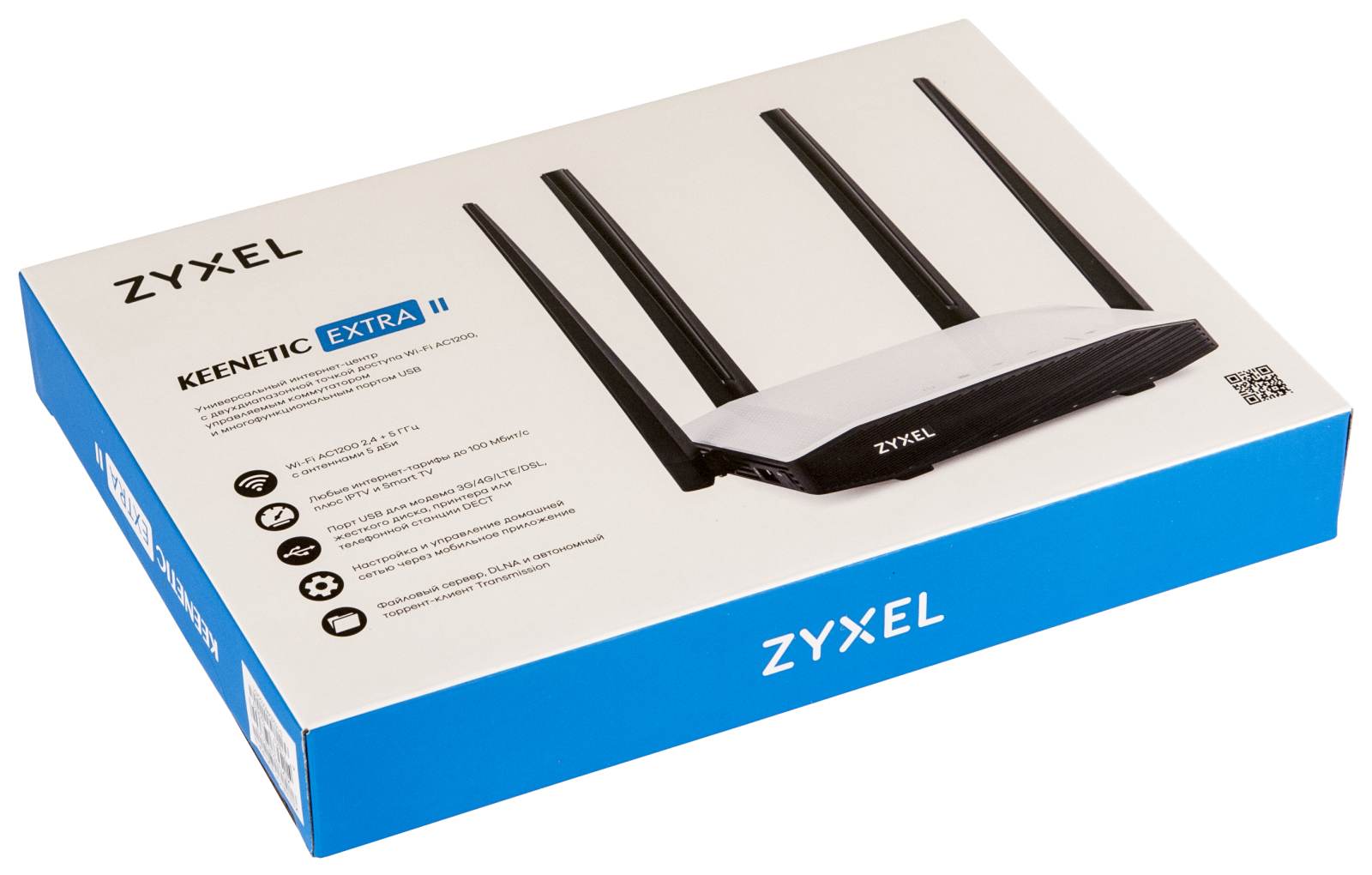

Новая модель Zyxel Keenetic Extra II поставляется в простой картонной коробке, оформление которой несколько отличается от уже привычного. Это связано с тем, что Zyxel впервые за свою историю изменила логотип и отныне наименование компании следует писать Zyxel, а не ZyXEL, как было ранее. Также был изменен и девиз, который выглядит как «Your Networking Ally», но для русскоязычных рынков была выбрана фраза «На вашей стороне», как наиболее семантически близкая и благозвучная.

Как это обычно принято, на лицевой стороне упаковки приведена самая необходимая информация,  которая может заинтересовать потенциального покупателя. И, конечно же, изображение устройства, которое находится в коробке. В данном случае  на коробке указано, что это двухдиапазонный интернет-центр с точкой доступа Wi-Fi AC1200, который имеет по две антенны по каждому из диапазонов (2,4 и 5 ГГц). Это самое важное.

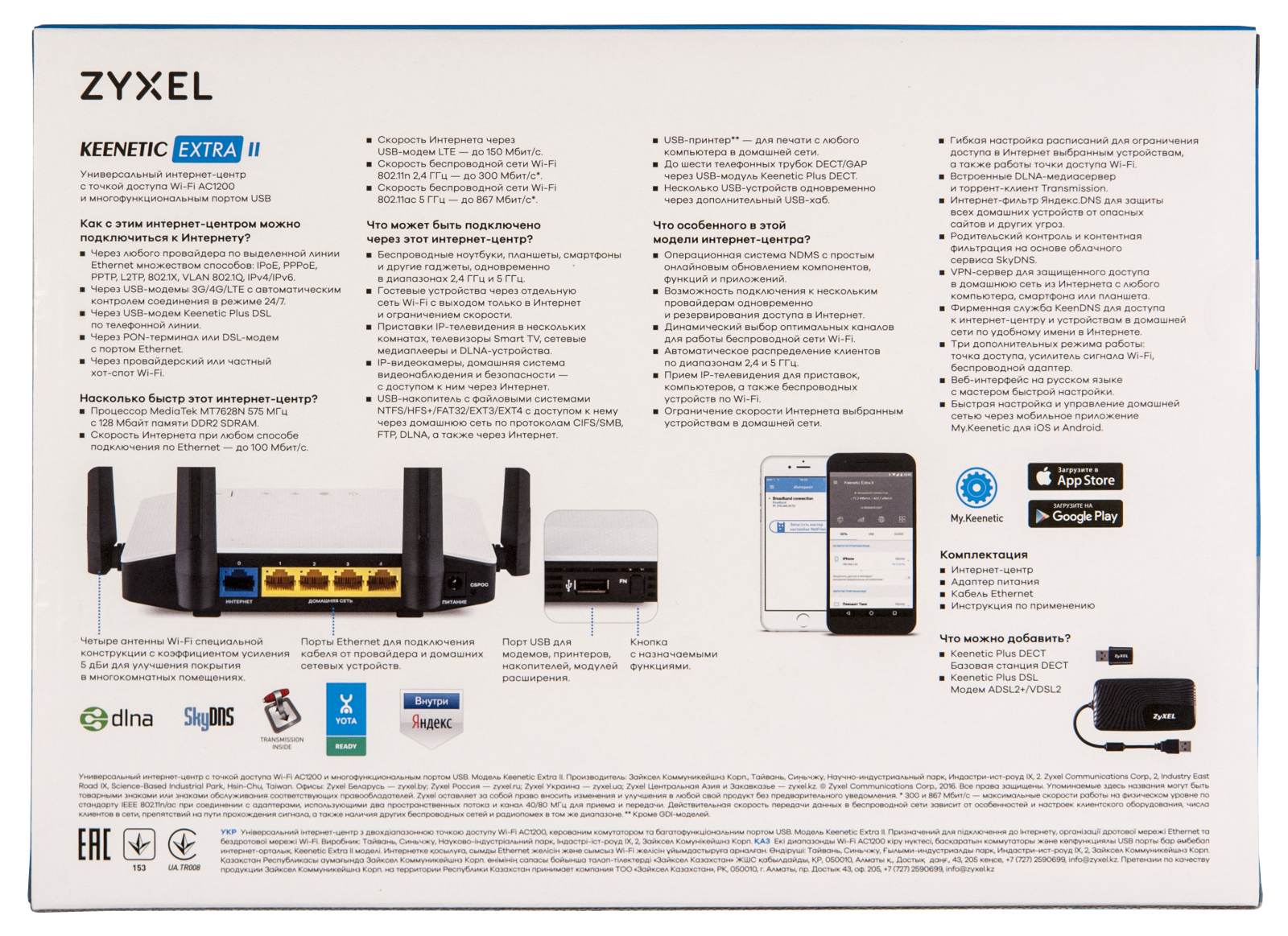

А вот на оборотной стороне потенциальный покупатель может ознакомиться практически с полной информацией по интернет-центру:  как можно подключить устройство к провайдеру интернет-услуг; скоростные возможности данного оборудования; что можно подключить к этому интернет-центру, и конечно же, его особенности, выделяющие это изделие из ряда подобных. На нескольких небольших рисунках изображены основные разъемы Zyxel Keenetic Extra II и указано, для чего они могут быть использованы. Все это позволяет покупателю сделать осознанный выбор, не вскрывая упаковку.

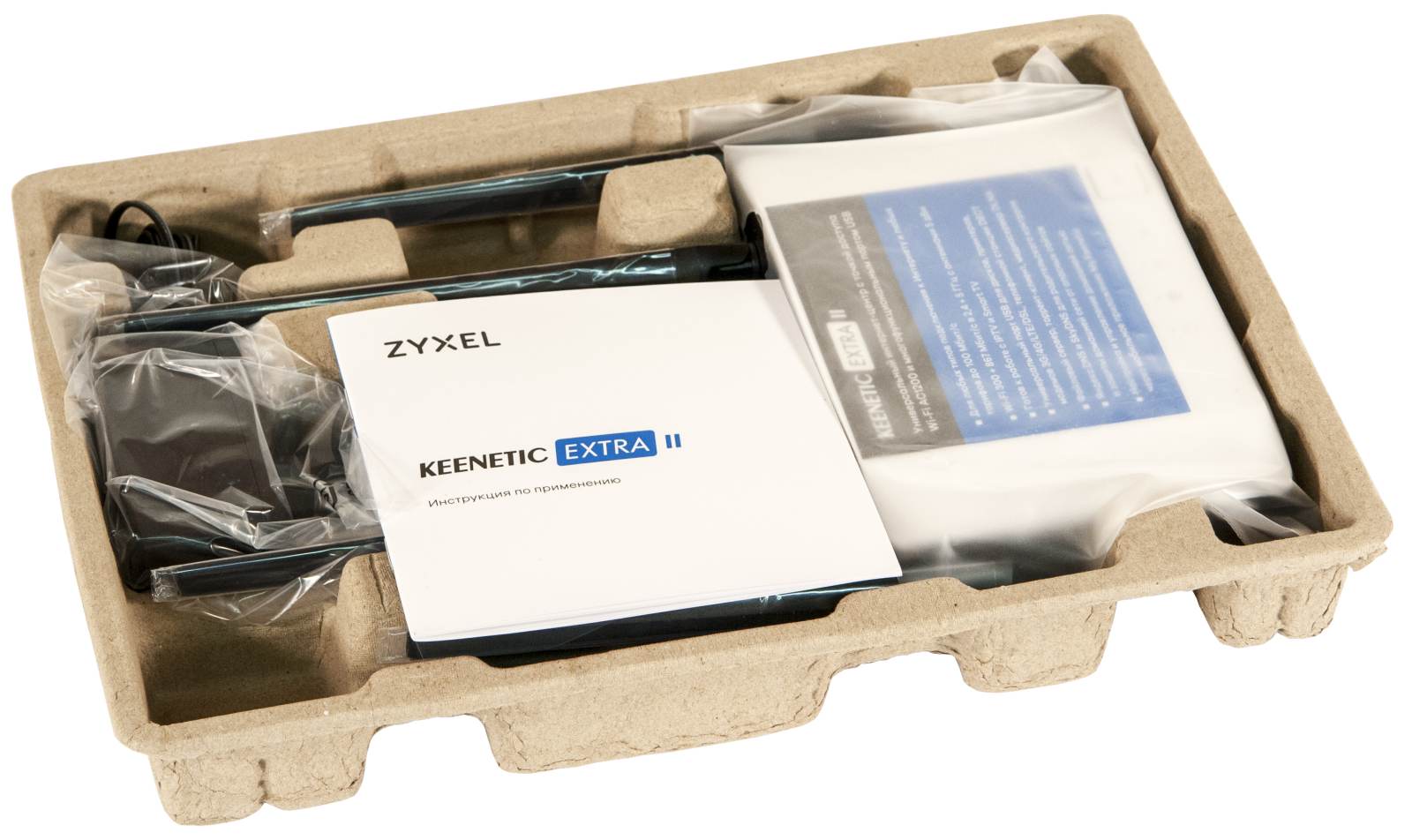

Все содержимое изделия помещено в коробку из плотного картона, который надежно защищает содержимое от повреждений, которые иногда случаются при транспортировке.

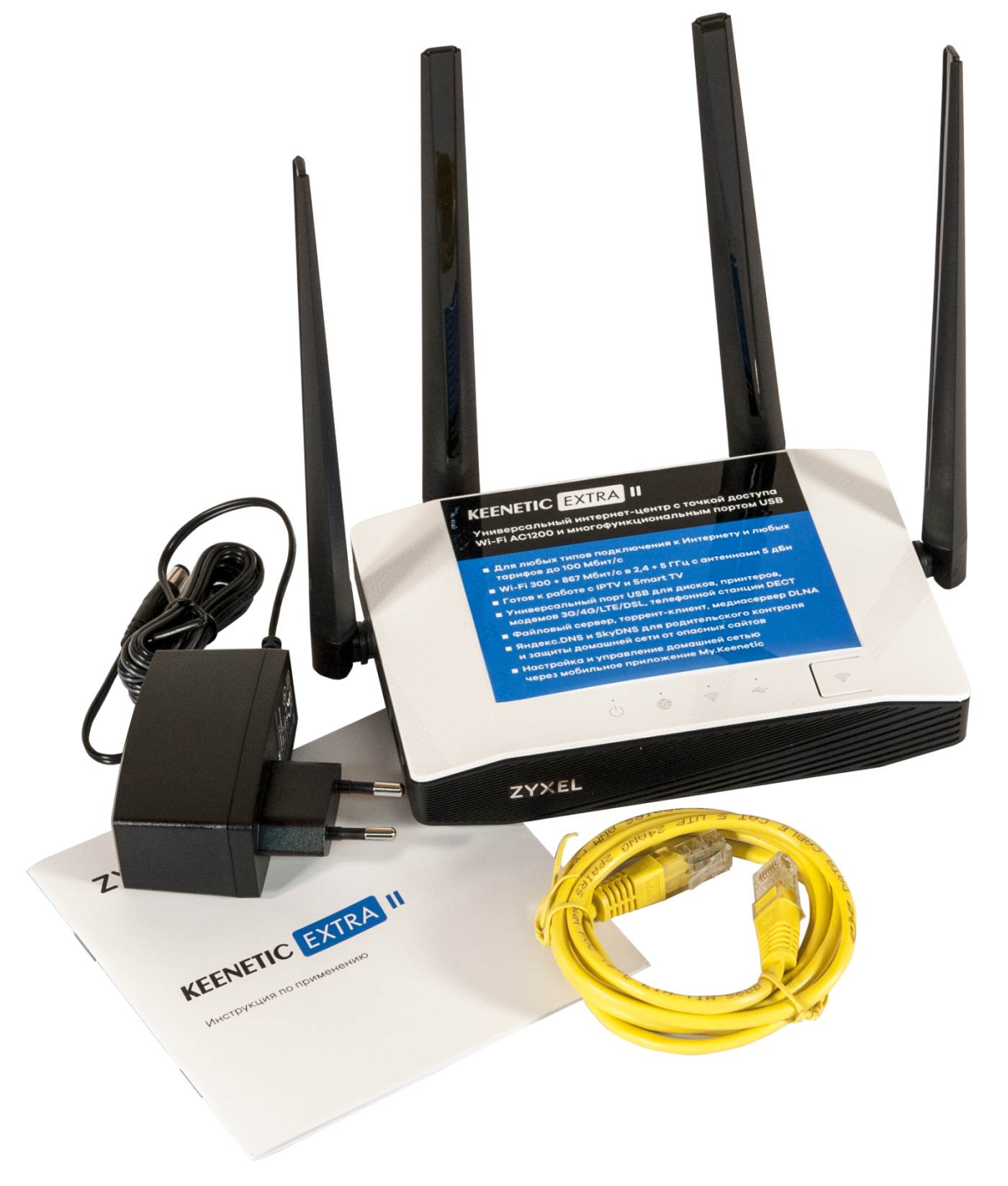

Комплектация Zyxel Keenetic Extra II не слишком богатая, но при этом содержит все самое необходимое для подключения. Помимо самого интернет-центра, в нее входит блок питания, краткая инструкция пользователя и желтый сетевой кабель, рассчитанный на скорость передачи данных не выше 100 Мбит/с.

Изменения в корпоративном дизайне, наиболее заметно выразившиеся в логотипе и девизе компании, затронули и сами устройства, выпускаемые Zyxel. Если подавляющее большинство интернет-центров представляло собой простые прямоугольные конструкции, то теперь это уже не так. Возможно, подобные изменения формы корпуса затронут и последующие модели.

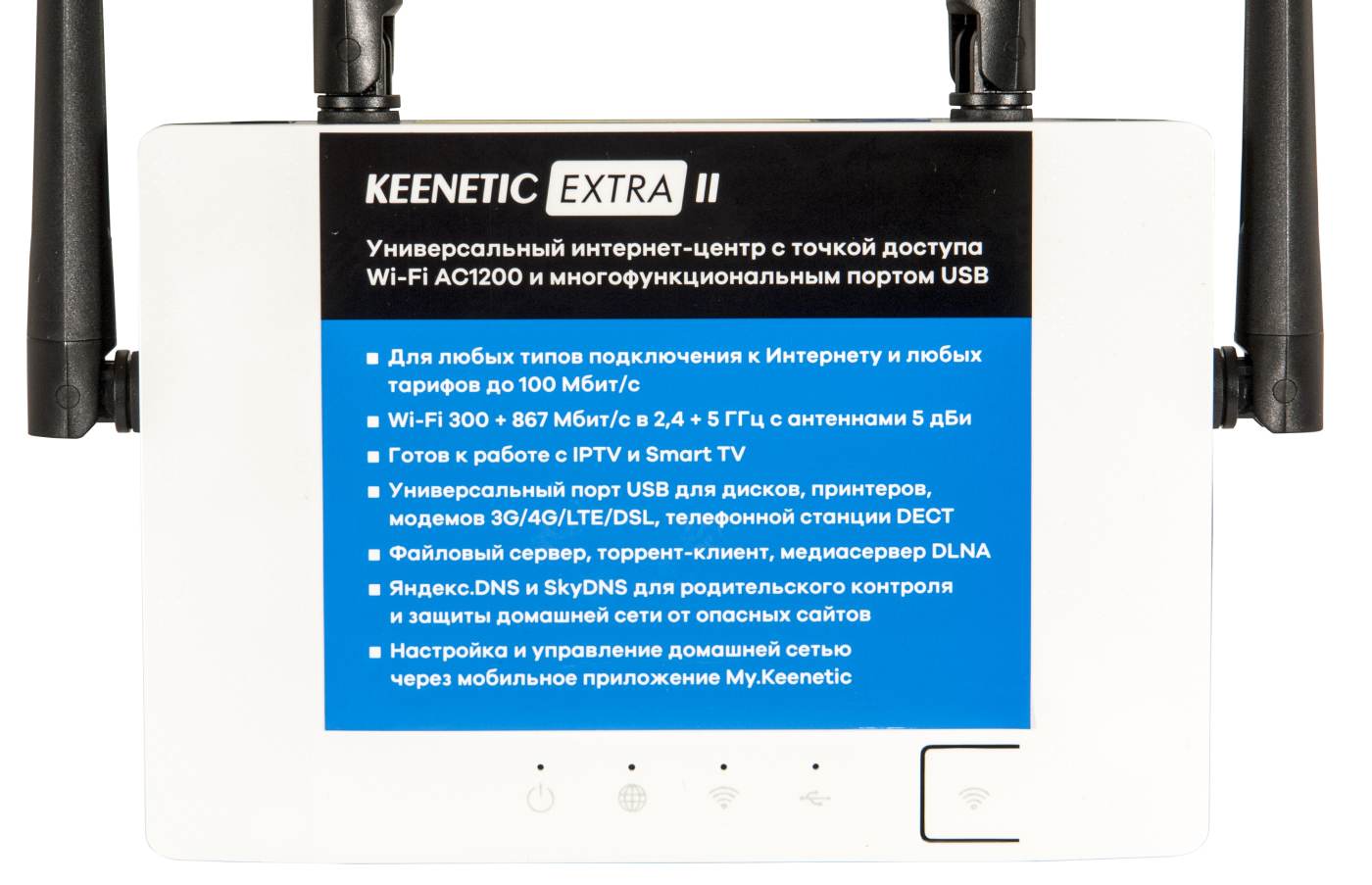

Расположенная на верхней крышке, выполненной из белого пластика, кнопка по умолчанию позволяет запускать WPS и отключать Wi-Fi, но через веб-интерфейс можно присвоить ей и включение других функций. Причем предоставляется выбор из трех вариантов нажатий: короткого, длинного и двойного. Здесь расположена и индикация работы из четырех зеленых светодиодов, которая показывает, включено ли устройство, есть ли подключение к Интернету, работает ли Wi-Fi-диапазон и есть ли подключение чего-либо по USB. Рекламная наклейка ничего важного не закрывает и при необходимости может быть безболезненно снята.

Антенны (по две на каждый из диапазонов 2,4 и 5 ГГц) с коэффициентом усиления 5 dBi каждая расположены по обеим боковым сторонам и сзади. Они выполнены несъемными и имеют шарниры с двумя степенями свободы. Их длина — около 17 см.

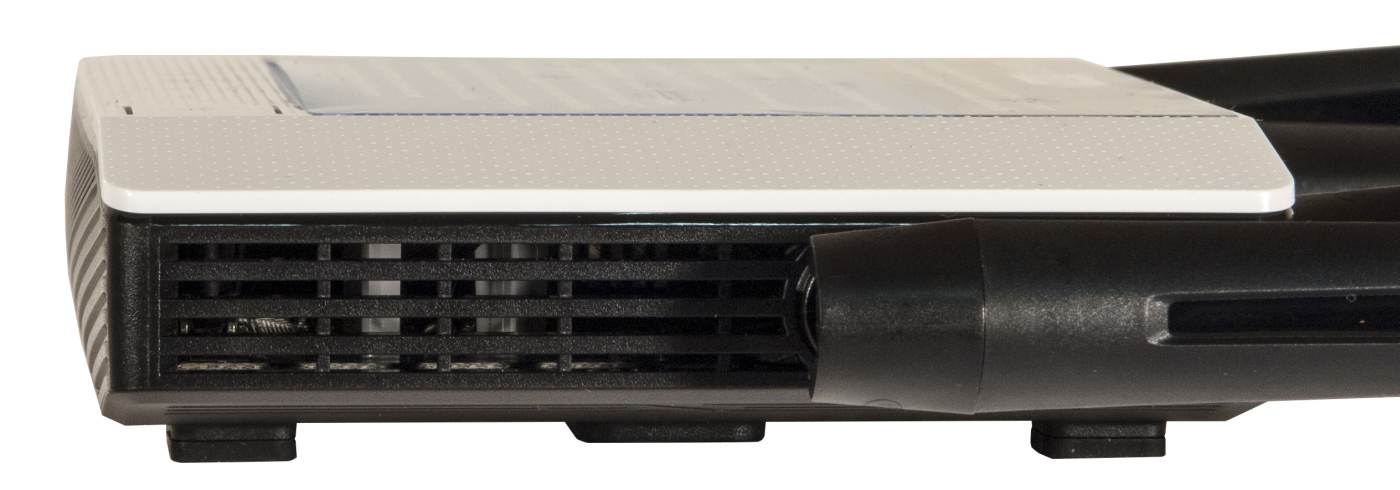

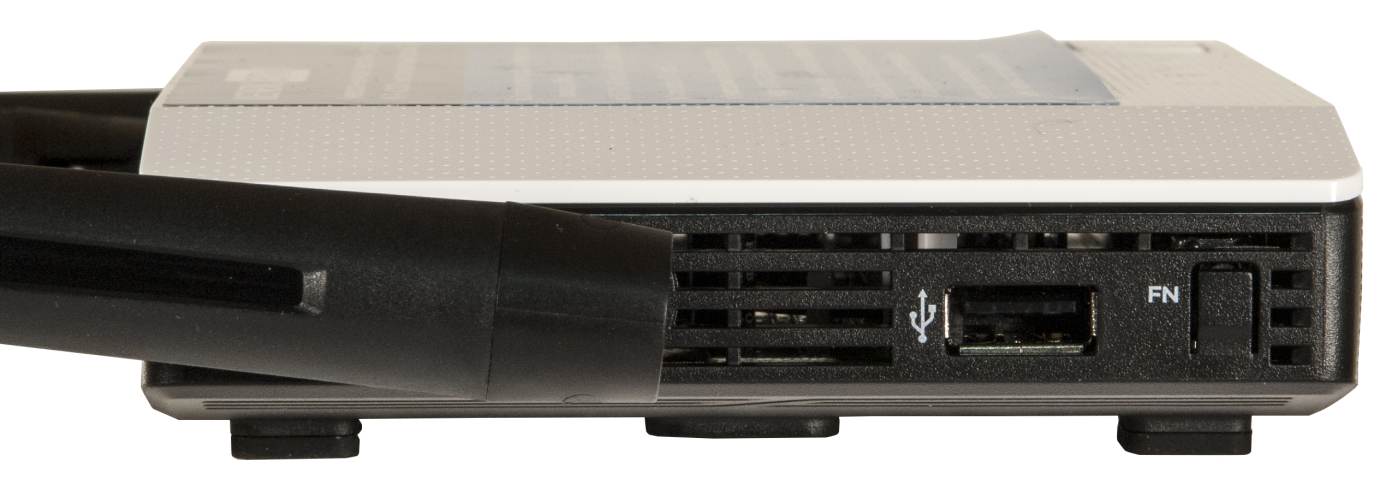

Если на правой боковой стороне корпуса нет ничего, кроме решетки вентиляции, то на левой, помимо нее, находится гнездо разъема USB 2.0, а также кнопка Fn, которую можно настроить в прошивке интернет-центра. USB-порт предназначен для подключения таких устройств, как USB-модем 3G/4G, накопитель или принтер. Полный список совместимых устройств можно найти на сайте компании Zyxel.

На задней стороне интернет-центра Zyxel Keenetic Extra II находятся разъемы для подключения к сети провайдера интернет-услуг, а также четыре порта для подключения домашних компьютеров или иных сетевых устройств. Перепутать невозможно, так они выполнены из пластмассы разных цветов, а кроме того, еще и подписаны. С краю находится разъем для подключения питания и скрытая кнопка «Сброс», удерживая которую в течение примерно 10 с можно вернуть аппарат к заводским настройкам.

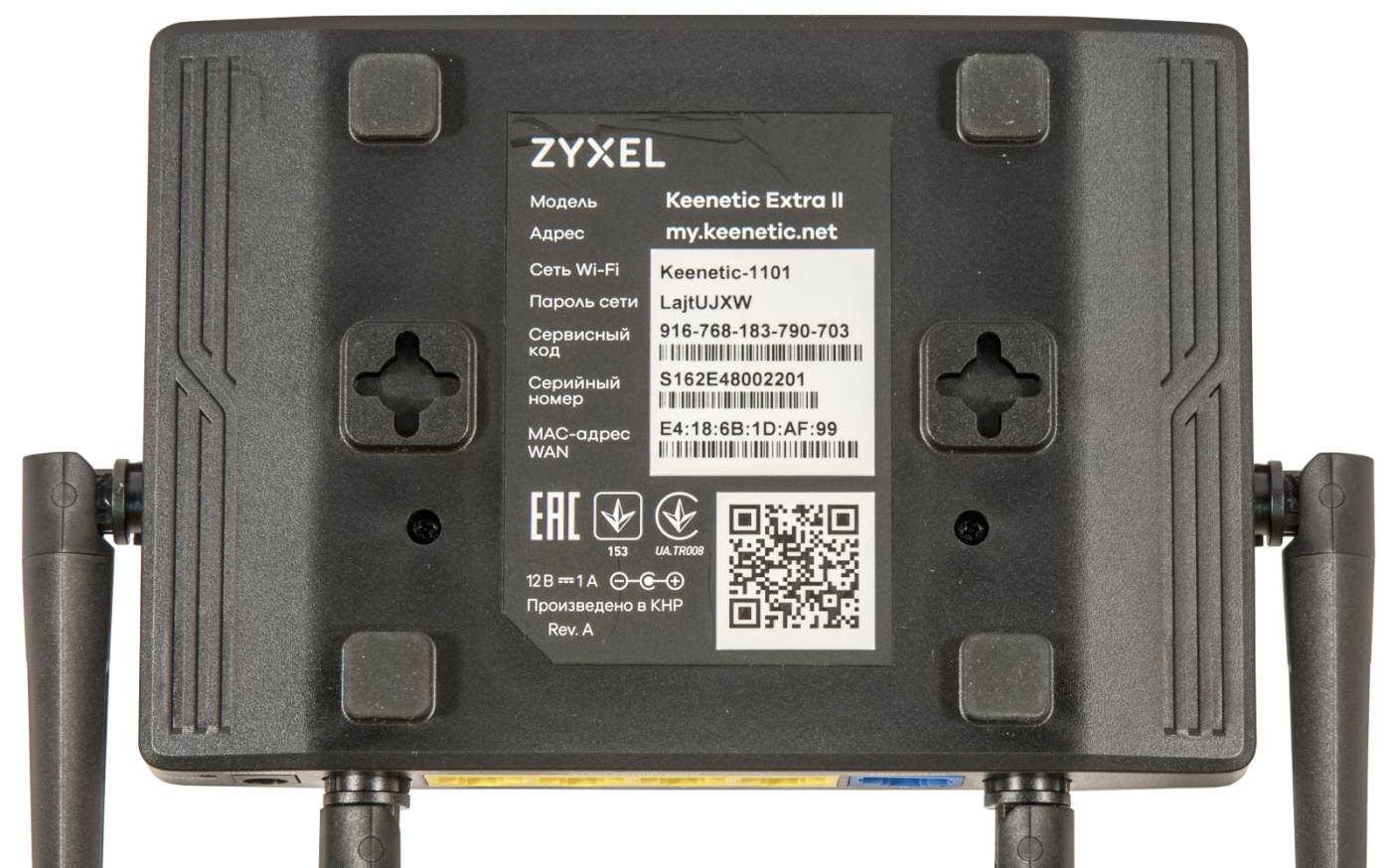

Необходимые данные для подключения конкретного устройства (серийный номер, сервисный код, MAC-адрес WAN, интернет-адрес для настройки, сеть Wi-Fi и пароль к ней) расположены на оборотной стороне устройства. При первом вхождении по указанному интернет-адресу автоматически будет запущен мастер быстрой настройки NetFriend, который позволит даже неопытному пользователю корректно настроить Zyxel Keenetic Extra II.

Все ножки интернет-центра сделаны с прорезиненными вставками, надежно удерживающими его даже на лакированных поверхностях. А две специальные пластмассовые петли позволят очень просто закрепить его на стене, что гораздо практичнее.

В табл. 1 приведены основные характеристики интернет-центра Zyxel Keenetic Extra II.

Таблица 1. Основные характеристики интернет-центра Zyxel Keenetic Extra II

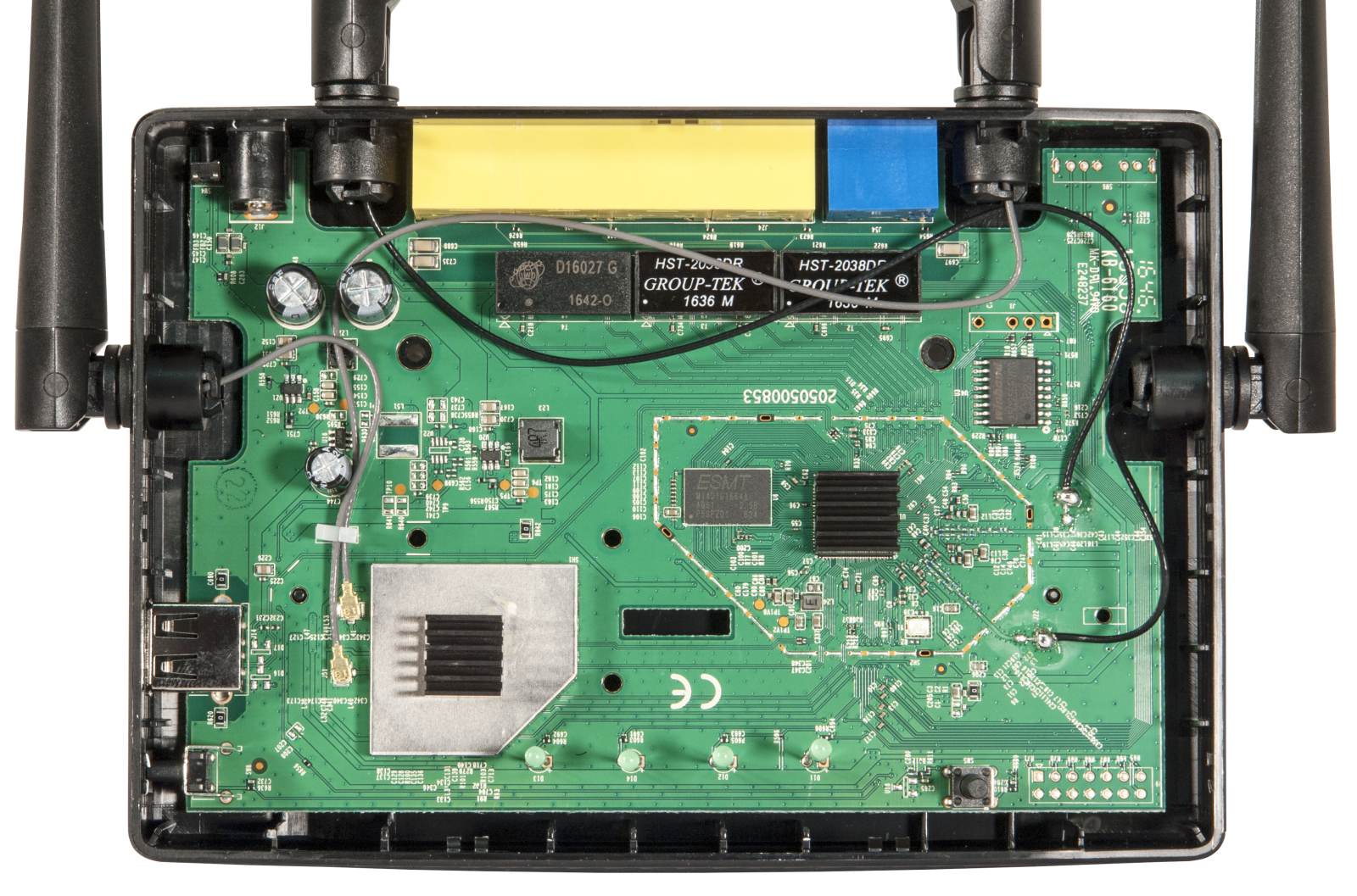

Аппаратная часть интернет-центра Zyxel Keenetic Extra II основана на уже проверенном SoC MediaTek MT7628N, работающем на частоте в 580 МГц. Для уверенной работы устройство имеет оперативную память DDR2-800 объемом 128 Мбайт (ESMT M14D1G1664A) и 32 Мбайт Flash-памяти (Winbond 25Q256FVFG) для хранения прошивки. Поскольку процессор MT7628N имеет только один встроенный радиомодуль, отвечающий за диапазон 2,4 ГГц (формула 2:2×2), для обеспечения возможности работы в диапазоне 5 ГГц к процессору подключен дополнительный радиомодуль на базе чипа MediaTek MT7612E, отвечающий за работу в диапазоне 5 ГГц по протоколам 802.11a/n/ac (формула 2:2×2). Оба чипа имеют пассивные радиаторы, которых хватает для надежного охлаждения в домашних условиях и небольших офисах. Нельзя  обойти вниманием тот факт, что провода антенн для диапазона 2,4 ГГц припаяны к плате, в то время как провода антенн 5 ГГц подключены через разъемы MMCX.

В качестве небольшой ремарки отметим, что модель Zyxel Keenetic Air практически в точности повторяет Zyxel Keenetic Extra II. Разница между ними заключается в наличии USB-порта, количестве LAN-портов и наличии кнопки переключения режимов у младшей модели.

Интерфейс управления

Мы уже не раз рассматривали панель управления интернет-центрами Keenetic. В новых моделях также используется операционная система NDMS 2 с удобным web-интерфейсом.

Имеющийся USB-порт можно использовать не только для подсоединения 4G-модема, но и для подключения внешнего накопителя, что значительно расширяет возможности устройства за счет появления доступа к таким функциям, как встроенный торрент-клиент, SMB/CIFS-, FTP- или DLNA-сервер. Данные сервисы не потребуют от пользователя установки каких-либо приложений, так как могут быть сконфигурированы в центре управления устройством.

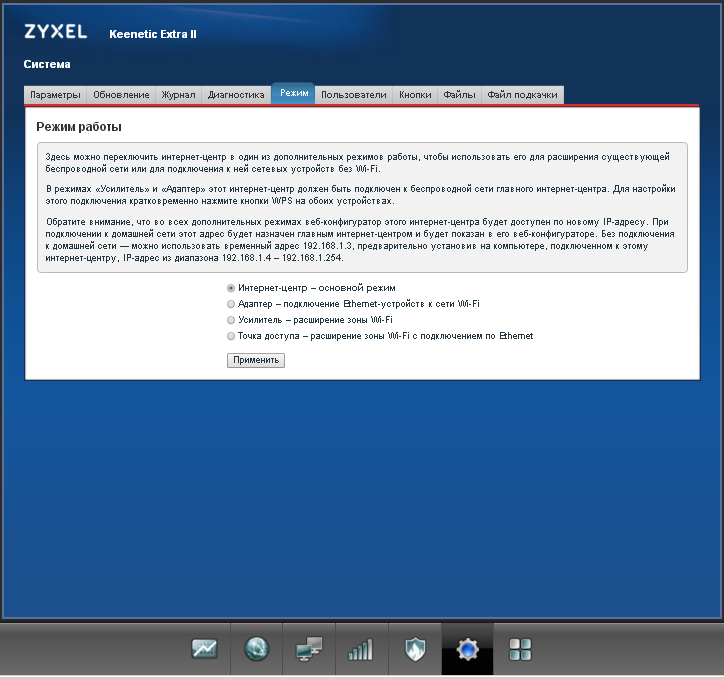

Интернет-центр Zyxel Keenetic Extra II поддерживает выбор одного из четырех режимов работы, что позволяет более гибко интегрировать эту модель в уже существующую домашнюю сеть или внутреннюю сеть предприятия.

My.Keenetic — управление Keenetic через облако

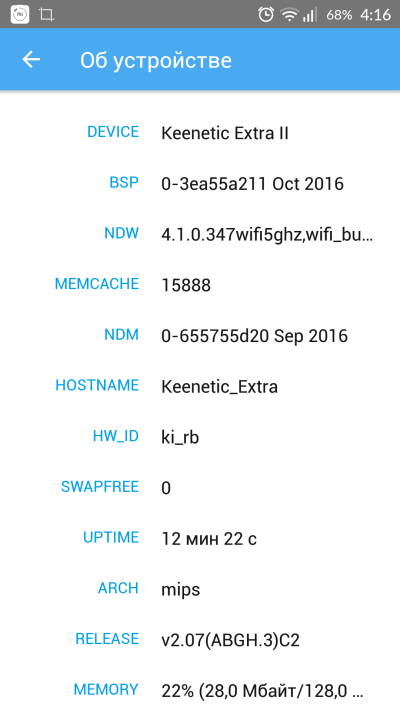

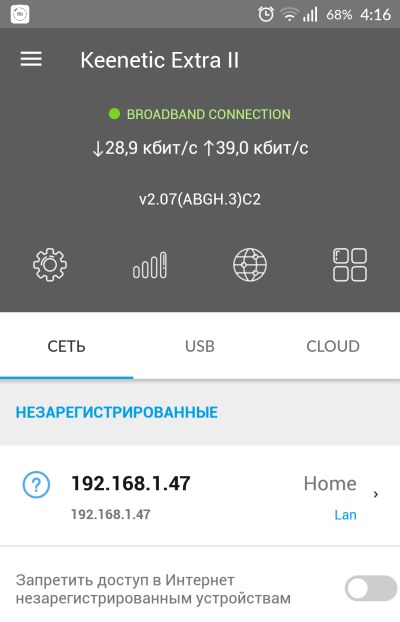

В последних версиях Keenetic появилась очень удобная функция по настройке и мониторингу интернет-центра с помощью мобильного приложения My.Keenetic. Это приложение доступно для бесплатной загрузки для устройств на базе iOS и Android и, по сути, является удобной оболочкой для единого управления устройствами Keenetic. My.Keenetic имеет достаточно широкие возможности по управлению интернет-центром удаленно. Однако нельзя не отметить, что более «тонкую» настройку можно произвести только через web-интерфейс управления.

При этом поддерживается управление сразу несколькими интернет-центрами Keenetic,  независимо от того, подключен ли пользователь через сеть интернет-центра или уже управляет им удаленно (в этом случае должна быть активирована функция облачного клиента).

К примеру, с помощью My.Keenetic можно легко обновить устройство до актуальной версии или же добавить необходимые пакеты. В нем есть все основные функции, доступные в стандартной панели управления. С учетом того, что многие современные пользователи предпочитают стационарному ПК или ноутбуку мобильные устройства, управление с помощью телефона или планшета будет весьма востребованной функцией.

Тестирование

Тестирование беспроводного и проводного сегментов сети

Тестирование маршрутизатора проходило в три этапа. На первом этапе оценивалась производительность собственно маршрутизатора при передаче данных между сегментами WAN и LAN, на втором — между локальными сегментами LAN и WLAN маршрутизатора, а на последнем этапе — между проводными локальными клиентами (LAN и LAN). При тестировании скорости передачи данных между LAN- и WAN-сегментами сети мы добавили тест для туннельных соединений PPPoE, PPTP и L2TP. Для этого был собран специальный стенд на базе процессора Intel Core i7 960, в который были установлены три гигабитных адаптера Intel: два внешних — PCI-Express x1 Intel 82574L и интегрированный в плату Intel DX58SO сетевой контроллер Intel 82567-LM2. На стенде было установлено несколько виртуальных машин, работающих под управлением гипервизора Vmware ESXi 5.0, которые имитировали различные сегменты сети, включая серверы PPPoE, PPTP и L2TP. Таким образом, мы сократили количество дополнительных компьютеров, необходимых для тестирования маршрутизатора в различных режимах. В качестве клиента беспроводной сети использовались отдельные компьютеры с установленными беспроводными адаптерами ASUS PCE-AC68 и USB-AC56 (диапазоны 2,4 и 5 ГГц, 802.11ac) и интегрированными проводными сетевыми адаптерами Realtek RTL8401E. Тестирование производительности выполнялось посредством специального программного обеспечения NetIQ Chariot версии 6.7. С помощью этого ПО генерировался трафик от одного ПК к другому, при этом скорость измерялась в мегабитах в секунду (Мбит/с).

Тест 1. Скорость маршрутизации WAN — LAN (проводной сегмент)

Первоначально измерялась пропускная способность маршрутизатора при передаче данных между сегментами WAN и LAN без использования туннельных соединений. Для этого к WAN-порту маршрутизатора подключался виртуальный компьютер, имитирующий внешнюю сеть, а к LAN-порту — компьютер, имитирующий внутреннюю сеть. С помощью программного пакета NetIQ Chariot 6.7 измерялся трафик по протоколу TCP между этими компьютерами, подключенными к маршрутизатору, для чего в течение 5 мин запускались скрипты, эмулирующие передачу и получение файлов соответственно. Инициирование на передачу данных происходило из внутренней LAN-сети к компьютеру, который находился за WAN-портом. Передача данных от LAN- к WAN-сегменту эмулировалась с применением скрипта Filesndl.scr (передача файлов), а в обратном направлении — с помощью скрипта Filercvl.scr (получение файлов). При тестировании в устройстве активировался встроенный брандмауэр, а все алгоритмы по приоритезации трафика на основе QOS, кроме WMM (Wi-Fi Multimedia), который является частью беспроводного стандарта 802.11n, были отключены.

После этого между маршрутизатором и компьютером во внешней сети устанавливался виртуальный компьютер на базе CentOS 6. На нем были последовательно включены сервисы серверов PPPoE, PPTP и L2TP, а маршрутизатор подключался к нему.  При этом происходил обмен данными между локальным клиентом маршрутизатора и компьютером, имитирующим внешнюю сеть Интернет. После этого тест повторялся, но с добавлением еще одного компьютера, который имитировал сервер в локальной сети провайдера, то есть, по сути, в этом случае тестировался режим соединения Russia PPPoE/PPTP/L2TP. При этом одновременно происходил обмен данными между локальным клиентом маршрутизатора и двумя ПК: сервером в Интернете и сервером провайдера.

Сразу отметим один важный момент: провайдеры в основном используют аппаратные серверы для туннельных соединений, поэтому во многих случаях настройки туннельных подключений в значительной мере разнятся между собой. Мы не ставили перед собой задачу проверить совместимость беспроводного маршрутизатора при работе по туннельным протоколам передачи данных, а только попытались определить возможную скорость передачи данных в этом случае. В свойствах сервиса PPPoE на сервере был отключен режим шифрования MPPE. Для сервера PPTP была отключена компрессия данных MPPC и шифрование MPPE. Для сервиса x2ltp было отключено шифрование IPSec.

Тест 2. Скорость маршрутизации WLAN — LAN (беспроводной сегмент)

На следующем этапе оценивалась скорость маршрутизации при передаче данных между внутренними интерфейсами маршрутизатора — беспроводным и проводным. Для этого к порту LAN подключался компьютер, а затем между ним и еще одним ПК с беспроводным адаптером TP-Link TL-WDN4800 происходила передача данных по протоколу 802.11n. Измерение скорости маршрутизации производилось так же, как в предыдущем тесте. Стоит отметить, что подключение двух клиентов в диапазоне 2,4 ГГц снижало скорость передачи данных для каждого из них практически наполовину. Таким образом, клиенты обменивались данными с подключенным к LAN-порту компьютером, а обмена между самими беспроводными клиентами не происходило. Во всех случаях в настройках точки доступа на маршрутизаторе выставлялся режим 802.11n с шириной канала 40 МГц, который предполагал включение функции WMM (Wi-fi Multimedia). Перед тестированием выбирался шестой канал связи, на котором в нашей комнате не было других точек доступа, а следовательно, эфир был достаточно чист.

Тест 3. Скорость маршрутизации LAN — LAN (проводной сегмент)

В этом тесте измерялась скорость передачи данных между двумя локальными клиентами маршрутизатора. Два виртуальных компьютера с гигабитными сетевыми адаптерами были подключены к LAN-портам маршрутизатора. Затем между ними происходила передача данных, а измерение скорости маршрутизации в обоих случаях производилось так же, как в предыдущих тестах.

Результаты тестирования

Таблица 2. Проводной сегмент

Таблица 3. Беспроводной сегмент

Таблица 4. Проводной сегмент при туннельном подключении

Исходя из результатов тестирования (табл. 2), скорость проводного сегмента, впрочем, как и беспроводного, определяется наличием встроенного коммутатора 100 Мбит/с. Несмотря на то что скорость передачи данных между клиентами LAN выше, чем при передаче данных LAN — WAN, скорость остается очень высокой (более 180 Мбит/с в режиме Full Duplex). Безусловно, такой скорости хватит для работы в сетях большинства российских провайдеров, немногие из которых предоставляют скорость на порту пользователя выше 100 Мбит/с. Для пользователей, подключенных по высокоскоростным каналам к Интернету и ресурсам домовой сети, это означает, что сам по себе маршрутизатор не станет узким местом при передаче данных.

Во втором тесте (табл. 3) стоит отметить типичную скорость передачи данных для беспроводного клиента. Безусловно, наибольшая скорость наблюдается у устройств, работающих по протоколу 802.11ac в диапазоне 5 ГГц — до 190 Мбит/с. Для клиентов, подключенных к сети в диапазоне 2,4 ГГц, скорость несколько ниже, однако наличие двух диапазонов позволяет разгрузить один диапазон и подключать разные устройства к беспроводному маршрутизатору. Важной особенностью данной модели является хорошая зона охвата беспроводной сети в диапазоне 5 ГГц. Увы, из-за наличия встроенного коммутатора 100 Мбит/с скорость маршрутизации с внешней сетью ограничена именно его пропускной способностью, с другой стороны, беспроводные клиенты 802.11ac в диапазоне 5 ГГц имеют значительный запас по производительности.

Результаты третьего теста (табл. 4) свидетельствуют, что маршрутизатор полностью справляется с возложенной на него задачей по передаче трафика в условиях российских сетей. Обмен между его клиентом и двумя серверами — в Интернете и локальной сети провайдера осуществляется одновременно. По скоростным показателям в туннельных соединениях данную модель можно рекомендовать к использованию в сетях большинства провайдеров с тарифными планами до 100 Мбит/с. Отметим, что при подключении через туннель L2TP скорость несколько ниже, чем через подключение посредством протоколов PPTP и PPPoE.

Выводы

Все выпускаемые компанией Zyxel интернет-центры хороши — каждый по-своему. Они прекрасно подходят как для домашнего использования, так и для офисов малого бизнеса. Zyxel Keenetic Extra II, как устройство класса AC1200, прекрасно будет работать в условиях, когда вокруг есть несколько Wi-Fi-сетей, принадлежащих другим пользователям. Поэтому такое устройство сейчас весьма востребовано на рынке, а в связи с широким распространением беспроводных клиентов (смартфонов, планшетов и ноутбуков) с поддержкой протокола 802.11ac эта модель будет отличным выбором для построения современной беспроводной инфраструктуры — как дома, так и в офисе. Нельзя не отметить и тот факт, что стоимость Zyxel Keenetic Extra II не слишком высока по сравнению с аналогичными решениями, представленными на рынке. Если говорить о производительности в целом, то проверенная временем платформа SoC Mediatek полностью удовлетворяет текущим запросам пользователей. Ее производительности хватает для обеспечения маршрутизации и реализации всех дополнительных сервисов, включая удаленный доступ через VPN-каналы и доступ к USB-накопителям. Несмотря на появление тарифов с гигабитным подключением к сети Интернет, большая часть пользователей до сих пор пользуется тарифами с максимальной скоростью до 100 Мбит/с, поэтому  применение 100-мегабитного коммутатора в Zyxel Keenetic Extra II вполне оправданно. Кроме того, не все провайдеры позволяют подключить гигабитные выделенные линии по медной паре, так как в целях экономии ранее протягивали клиентам лишь 4-жильные, а не 8-жильные провода. В заключение отметим, что, по данным ЯндексМаркета, цена на Zyxel Keenetic Extra II составляет всего около 3600 руб., а его младшего собрата Zyxel Keenetic Air — 2900 руб., что наверняка сделает новые устройства  широко востребованным на рынке.
